刀具设计步骤

矩形花键拉刀及成形车刀设计说明书目录1。

前言 (1)2。

绪论 (2)3.刀具设计3.1圆孔式拉刀的设计过程 (3)3。

2 矩形花键铣刀的设计 (8)4．小结 (15)5．致谢 (15)6．参考文献 (15)1、前言大学三年的学习即将结束，在我们即将进入大四,踏入社会之前，通过课程设计来检查和考验我们在这几年中的所学，同时对于我们自身来说，这次课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相关联.为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的基础。

我的课程设计课题目是矩形花键拉刀与矩形花键铣刀的设计。

在设计过程当中,我通过查阅有关资料和运用所学的专业或有关知识,比如零件图设计、金属切削原理、金属切削刀具、以及所学软件AUTOCAD的运用，设计了零件的工艺、编制了零件的加工程序等。

我利用此次课程设计的机会对以往所有所学知识加以梳理检验，同时又可以在设计当中查找自己所学的不足从而加以弥补，使我对专业知识得到进一步的了解和系统掌握。

由于本人水平有限,设计编写时间也比较仓促,在我们设计的过程中会遇到一些技术和专业知识其它方面的问题，再加上我们对知识掌握的程度，所以设计中我们的设计会有一些不尽如人意的地方, 为了共同提高今后设计设计的质量，希望在考核和答辩的过程中得到各位指导老师的谅解与批评指正,不胜感激之至。

2、绪论2。

1刀具的发展随着社会的发展,时代的进步,刀具在生产中的用途越来越广.刀具的发展在一定程度上决定着生产率，中国加入WTO后，各行各业面临的竞争越来越激烈，一个企业要有竞争力，其生产工具必须具有一定的先进性.中国作为一个农业大国，其在机械方面的发展空间相当大,而要生产不同种类的零件,不管其大小与复杂程度，都离不开刀具。

目前,在金属切削技术领域中，我国和先进的工业国家之间还存在着不小的差距，但这种差距正在缩小。

随着工厂、企业技术改造的深入开展，各行各业对先进刀具的需要量将会有大幅度的增长，这将有力地促进金属切削刀具的发展2。

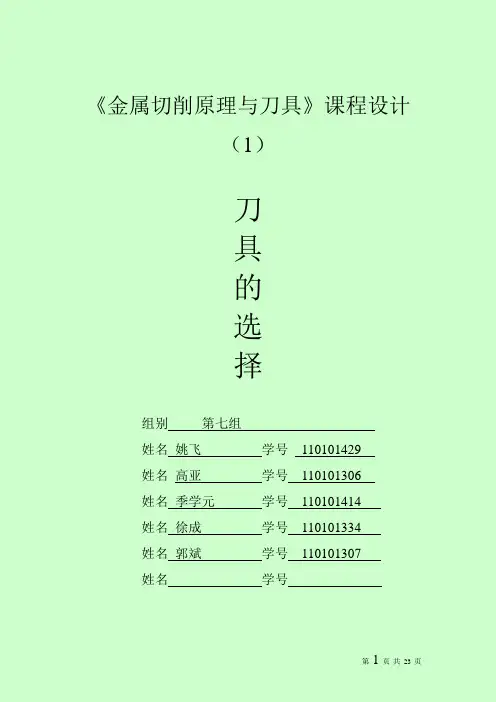

《金属切削原理与刀具》课程设计（1）刀具的选择组别第七组姓名姚飞学号*********姓名高亚学号*********姓名季学元学号*********姓名徐成学号*********姓名郭斌学号*********姓名学号题目：用P10（YT15）车刀粗车（精车）40Cr齿轮锻坯，加工工艺系统刚性为中等，试选择刀具几何参数和切削用量。

内容：1、画出毛坯图2、确定加工表面3、材料的切削加工性能分析4、确定刀具的几何参数并画图：几何角度、刃形、刀尖形状、刀面型式、断屑槽、刀杆形状和尺寸5、切削用量的选择（注：切削速度进行计算）6、切削液的选择7、机床的选择及功率校核8、切削效果评估目录题目 (2)第一章毛坯图 (4)第二章材料的切削加工性能分析 (5)第三章确定加工表面 (6)第四章确定刀具的几何参数并画图 (7)第五章切削用量的选择 (17)第六章切削液的选择 (20)第七章机床的选择及功率校核 (21)第八章切削效果评估 (23)第一章毛坯图40Cr齿轮锻坯第二章材料的切削加工性能分析1. 锻坯的材料分析（1）材料为40Cr合金结构钢、（2）40cr钢材化学成分和力学性能成分：碳0.37—0.45%，硅0.17—0.37%，锰0.5—0.8，铬0.8～1.1% 退火硬度：小于207HBS :正火硬度：小于250HBS调质处理：试样直径：25mm，850度淬火加热油淬，520度回火后：抗拉1000兆帕，屈服800兆帕，延伸9％，断面收缩45％，冲击韧性588.3千焦/平方米。

2. 加工性能分析40Cr有一定的韧性,切削时易缠刀和工件,不易断屑,在普通车床上加工采用YT15,粗加工时,刀具刃磨时前角不宜过大,适当留一些平刃(0.5mm-0.8mm),采用低速大进给量切削加工.第三章加工表面圆柱面加工表面为圆柱面（如图）第四章确定刀具的几何参数刀具材料是P10（YT15），是T类硬质合金的突出优点是硬度高、耐热性好、高温时的硬度和抗压强度比YG类高、抗氧化性能好。

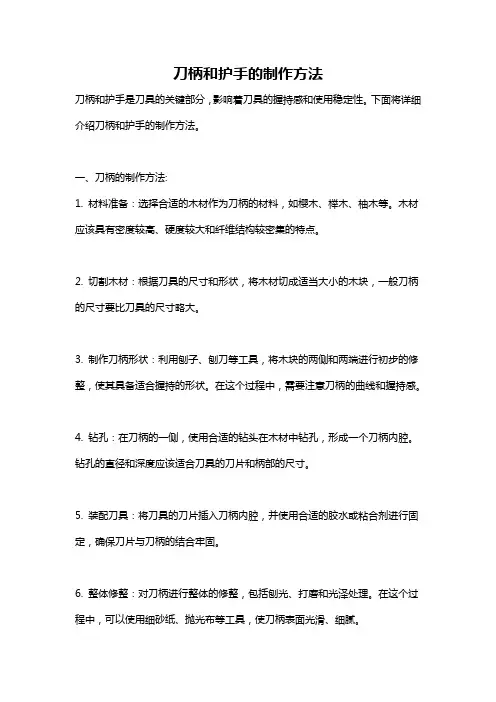

刀柄和护手的制作方法刀柄和护手是刀具的关键部分，影响着刀具的握持感和使用稳定性。

下面将详细介绍刀柄和护手的制作方法。

一、刀柄的制作方法:1. 材料准备：选择合适的木材作为刀柄的材料，如樱木、榉木、柚木等。

木材应该具有密度较高、硬度较大和纤维结构较密集的特点。

2. 切割木材：根据刀具的尺寸和形状，将木材切成适当大小的木块，一般刀柄的尺寸要比刀具的尺寸略大。

3. 制作刀柄形状：利用刨子、刨刀等工具，将木块的两侧和两端进行初步的修整，使其具备适合握持的形状。

在这个过程中，需要注意刀柄的曲线和握持感。

4. 钻孔：在刀柄的一侧，使用合适的钻头在木材中钻孔，形成一个刀柄内腔。

钻孔的直径和深度应该适合刀具的刀片和柄部的尺寸。

5. 装配刀具：将刀具的刀片插入刀柄内腔，并使用合适的胶水或粘合剂进行固定，确保刀片与刀柄的结合牢固。

6. 整体修整：对刀柄进行整体的修整，包括刨光、打磨和光泽处理。

在这个过程中，可以使用细砂纸、抛光布等工具，使刀柄表面光滑、细腻。

7. 上油：对刀柄进行上油处理，使其具备一定的防潮和防腐的性能。

可以选择木器专用的蜡油、亚麻油等进行上油处理。

二、护手的制作方法:1. 材料准备：选择合适的金属材料作为护手的材料，如不锈钢、铜、铝等。

材料应该具备耐磨性和耐腐蚀性。

2. 绘制设计图纸：根据刀具的形状和尺寸，绘制护手的设计图纸。

图纸中应包括护手的外形轮廓、孔洞位置和尺寸等。

3. 材料切割：将选定的金属材料按照设计图纸进行切割。

可以使用金属锯、剪刀等工具进行切割。

4. 打磨加工：使用砂纸、砂轮等工具对切割好的金属板进行打磨加工，使其表面平整、光滑。

5. 钻孔：根据设计图纸，在金属板上进行钻孔，形成孔洞。

孔洞的位置和数量应与刀具的形状相匹配，以确保护手与刀柄的稳固连接。

6. 抛光处理：对打磨好的金属板进行抛光处理，以提高其表面的光泽和美观度。

可以使用抛光膏、抛光机等工具进行抛光。

7. 安装固定：将制作好的护手与刀柄进行固定安装。

专用刀具设计标题：专用刀具设计（圆体）引言：在制造与工业领域中，专用刀具是至关重要的工具。

它们用于切削、钻孔、磨削和其他加工任务。

本文将重点介绍一种特殊的专用刀具设计，即圆体刀具。

圆体刀具是一种具有圆柱形状的刀具，广泛用于车削、铣削和钻孔等任务中。

我们将探讨它的设计原理、制造工艺以及应用领域。

一、设计原理：圆体刀具的设计原理是充分利用其圆柱形状的特点。

它通常由刀柄和刀片两部分组成。

刀柄是用来握持和固定刀片的部分，通常由金属材料制成。

刀片是用来进行实际切削的部分，要根据具体任务而选择合适的材料。

在圆体刀具的设计中，刀片的切削边缘是一个重要的考虑因素。

切削边缘应该具有足够的硬度和锐利度，以确保高效的切削。

此外，切削边缘的形状也需要合理设计，以适应不同材料的切削要求。

这涉及到刀片的几何参数，如刀尖半径、刀片倾角等。

圆体刀具的设计还需要考虑刀片的刚性。

在高速切削过程中，刀片需要具有足够的刚性，以避免振动和变形。

因此，刀片的材料选择和几何设计需要充分考虑刚性的要求。

二、制造工艺：制造圆体刀具的工艺通常包括以下几个步骤：1.选材：根据具体任务的要求，选择合适的材料作为刀柄和刀片的原料。

通常，刀柄采用高强度材料，如优质钢或硬质合金。

而刀片则需要选择具有高硬度和耐磨性的材料，如钨钢或陶瓷。

2.加工刀柄：通过数控机床等设备对刀柄进行加工。

加工内容包括车削、铣削、钻孔等步骤，以形成刀柄的最终形状。

3.制造刀片：根据刀片的几何要求，通过切削或电火花加工等方法制造刀片。

刀片的几何参数可以通过数控机床等设备进行精确控制。

4.安装组装：将制造好的刀片固定在刀柄上，通常采用机械紧固或焊接等方法。

在组装过程中需要确保刀片的位置和刚性。

5.表面处理：为了提高刀具的使用寿命和切削性能，可以采用表面处理技术，如渗碳、镀膜等方法。

三、应用领域：圆体刀具广泛应用于制造与工业领域。

以下是一些常见的应用领域：1.车削：圆体刀具可以用于车削任务，如车削圆形零件、内外圆筒面等。

刀具设计步骤范文第一步：需求分析和定义在刀具设计之前，需要对刀具的需求进行分析和定义。

这包括了刀具的应用场景、使用目的、切削材料等方面的要求。

根据这些需求，可以进一步明确刀具的功能、形状、尺寸等基本参数。

第二步：研究材料特性和选择根据刀具的使用场景和需求，需要研究不同材料的特性，并选择最合适的材料用于刀具的制作。

刀具可以使用各种钢材、硬质合金、陶瓷等材料制作，每种材料都有其特定的性能和应用范围。

第三步：设计刀具形状根据刀具的应用场景和功能需求，设计刀具的形状。

刀具的形状包括刀片的形状、刀刃的形状、刀具整体的形状等。

这需要考虑切削力的传递、切削过程的稳定性、刀具的刚度等因素。

第四步：确定刀具尺寸和比例根据刀具的功能和指定的材料，确定刀具的尺寸和比例。

这包括刀片的长度、宽度，刀尖圆弧的半径，刀具整体的长度、宽度等。

这些尺寸需要根据切削力的大小、刀具使用的稳定性和刚度等因素进行合理的选择。

第五步：考虑工艺制作在设计刀具时，需要考虑刀具的工艺制作过程。

这包括刀具的加工工艺、热处理工艺等。

刀具的工艺制作可以直接影响刀具的性能和寿命，在设计中需要充分考虑这些因素。

第六步：进行刀具力学分析一个刀具的设计必须经过力学分析，以确保刀具在使用过程中能够承受切削力和其他载荷的作用。

力学分析可以通过计算或模拟软件进行，以确定刀具的切削性能和使用寿命。

第七步：制作和测试原型在设计确定后，可以制作和测试刀具的原型。

原型制作后进行实际使用和测试，以验证刀具的设计和性能是否符合预期。

根据测试结果，可以对刀具进行改进和优化。

第八步：批量生产和使用在经过原型测试后，如果刀具设计满足要求，可以进入批量生产阶段。

在批量生产过程中，需要选择合适的制造商，并进行质量控制，确保刀具的品质和性能的稳定性。

生产的刀具可以应用于实际的切削加工中，并根据使用情况进行维护和保养。

刀具设计是一个复杂而又创造性的过程，需要综合考虑功能需求、材料特性、刀具形状、尺寸比例等多个因素。

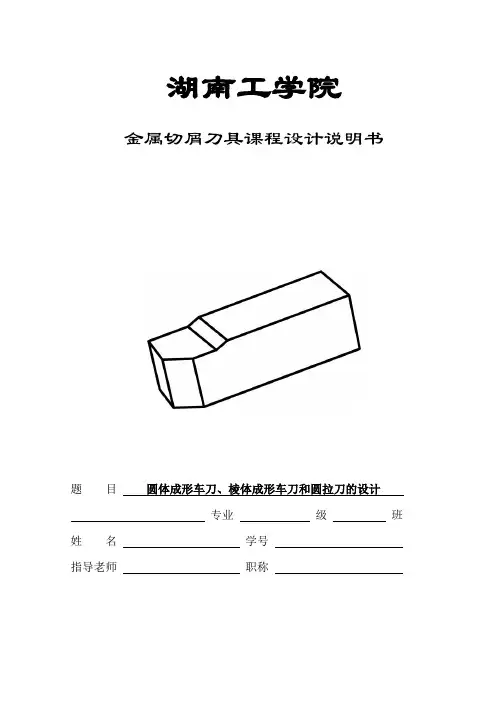

湖南工学院金属切屑刀具课程设计说明书题目圆体成形车刀、棱体成形车刀和圆拉刀的设计专业级班姓名学号指导老师职称圆体成形车刀设计设计说明及计算备注设计课题：工件如下图所示，材料为ζb=0.65GPa碳钢棒料，成形表面粗糙度为Ra3.2um，在C1336型单轴自动车床上加工。

要求设计圆体成形车刀。

设计步骤如下：1) 选择刀具材料查高速钢牌号及用途表，选用普通高速钢W18Cr4V制造。

2) 选择前角γf及后角αf根据材料的力学性能，查成形车刀的前角和后角表得：γf=10°，αf=12°。

3）画出刀具廓形（包括附加刃）计算图如下取k r=20°，a=2mm，b=1.5mm，c=5mm，d=1mm。

标出工作廓形各组成点1-12。

以0-0线（通过9-10段切削刃）为基准（以便于对刀），计算出1-12各点处的计算半径r jx（为避免尺寸偏差值对计算准确性的影响，故常采用计算尺寸、计算半径、计算长度和计算角度来计算）：a、b、c、d ------ 成形车刀的附加刀刃；a ------ 为避免切削刃转角处过尖而设的附加刀刃宽度，常取为0.5—3mm；b ------ 为考虑工件端面的精加工和倒角而设的附加刀刃宽度，其数值应大于端面精加工余量和倒角宽度。

为使该段刀刃在主剖面内有一定后角，常做成偏角k r=15°--45°，b值取为1—3mm；如工件有倒角，k r值应等于倒角角度值，b值比倒角宽度大1—1.5mm；c ------ 为保证后续切断工序顺利进行而设的预切槽刀刃宽度，c值常取3—8mm；d ------ 为保证成形车刀刃延长到工件毛坯表面之外而设的附加刀刃宽度，常取d=0.5—2mm。

高速钢牌号及用途表出自金属切削刀具设计简明手册第113页附表5。

注：在本课程设计中本书后面简称刀具设计手册。

成形车刀前角和后角表见刀具设计手册第28页表2-4。

r jx=基本半径±(半径公差/2) r j1=22.64/2mm=11.32mmr j2=28/2mm=14mmr j4=25/2mm=12.5mm再以1点为基准点，计算出计算长度l jxl j2=10mml j3=20mml j4=27mml j5=35mm4) 计算切削刃总宽度Lc ，并校验Lc/d min 之值 Lc=lj5+a+b+c+d=35+2+1.5+5+1=44.5mm d min =2×rj1=2×11.32=22.64mm 则5.29655.164.225.44min <==mmmmd L c ，允许。

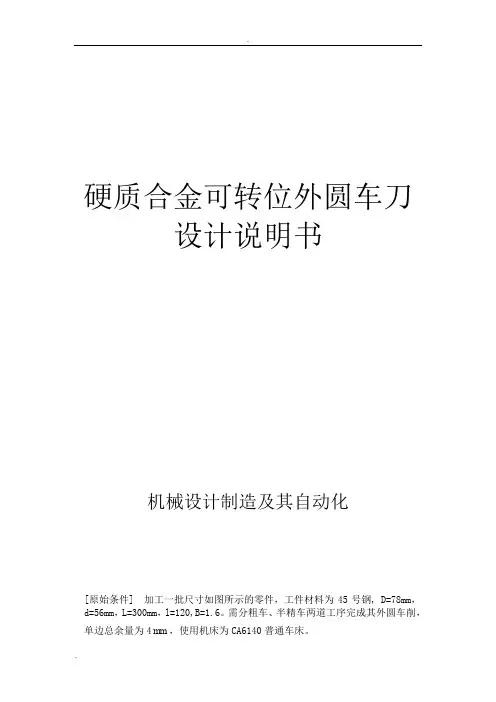

硬质合金可转位外圆车刀设计说明书机械设计制造及其自动化[原始条件] 加工一批尺寸如图所示的零件，工件材料为45号钢, D=78mm，d=56mm，L=300mm，l=120,B=1.6。

需分粗车、半精车两道工序完成其外圆车削，单边总余量为4mm，使用机床为CA6140普通车床。

试设计一把硬质合金可转位外圆车刀。

[设计步骤]⑴ 选择刀片夹固结构。

考虑到加工在CA6140普通车床上进行，且属于连续切削，参照表典型刀片夹固结构简图和特点，采用偏心式刀片夹固结构。

⑵ 选择刀片材料。

由原始条件给定：被加工工件材料为45号钢（正火），连续切削，完成粗车、半精车两道工序，按照硬质合金的选用原则，选取刀片材料(硬质合金牌号)为YT15。

⑶ 选择车刀合理角度。

根据刀具合理几何参数的选择原则，并考虑到可转位车刀几何角度的形成特点，选取如下四个主要角度：①前角 140=γ；②后角 70=α；③主偏角︒=90r κ；④刃倾角 5-=s λ。

后角0α的实际数值以及副后角0α'和副偏角r κ'在计算刀槽角度时，经校验后确定。

⑷ 选择切削用量。

根据切削用量的选择原则，查表确定切削用量。

粗车时：背吃刀量mm a p 7=，进给量r mm f 6.0=，切削速度c v 如下得出：242=v c 15.0=v x 35.0=v y 2.0=m866.0735.0637.0==mv k 9.0=sv k 1=tv k 81.0=v r k κ 63.0=⋅⋅⋅=v tv sv mv v r k k k k k κ min 60=Tmin 04.6063.06.0760242135.015.02.0m k f a T c v v y xp m v c vv =⨯⨯⨯=⋅⋅⋅=min /64.612m k fa T c Vc v y xp m v vv =⋅⋅⋅=min/2.19110014.304.601000110001r dw Vc n ⨯⨯==π 根据标准可得 min /180r n = min /52.5610001m dwn Vc ==πmin /26.2288614.364.611000210002r dw Vc n =⨯⨯==πmin /200r n = min /01.5410002m dwnVc ==π精车时：背吃刀量mm a p 1=，进给量r mm f 4.0=，切削速度c v 如下得出：291=v c 15.0=v x 2.0=v y 2.0=m 63.0=⋅⋅⋅=v tv sv mv v r k k k k k κ min 60=Tmin 53.1113m k fa T c v v y xp m vc vv =⋅⋅⋅=则m in r 444=理论n ，则选用min 303r n =机床，则实际速度m in 89.82m v c =。

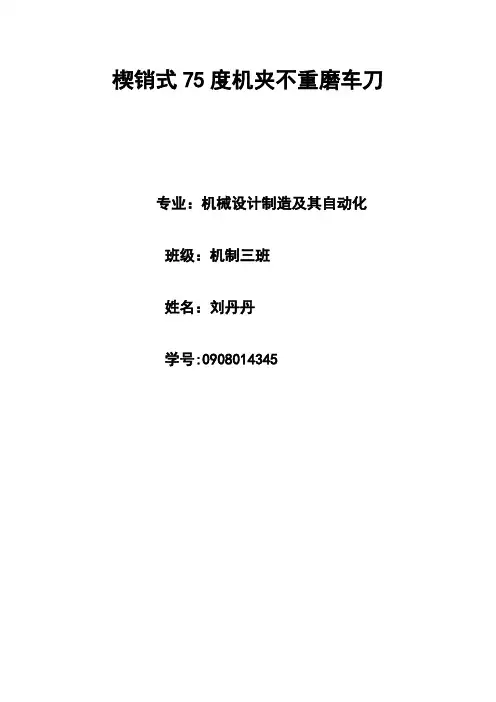

楔销式75度机夹不重磨车刀专业：机械设计制造及其自动化班级：机制三班姓名：刘丹丹学号:0908014345目录一选择刀片夹紧结构二、选择刀片材料三、选择车刀合理角度四、选择切削用量五、选择刀片的形状和尺寸六、确定刀垫的型号和尺寸七、计算刀槽角度八、计算铣制刀槽角度九、选择刀杆的材料和尺寸十、设计螺钉一选择刀片夹紧结构可转位车刀的典型刀片夹固结构有：偏心式、杠杆式、上压式、楔销式、拉垫式和杠销式等。

这里选择楔销式，结构比较简单，夹紧力大，夹紧可靠，刀尖位置精度高，操作方便，不阻碍切屑流动，便于观察切削区的工作情况。

缺点是夹紧力与切削力的方向相反。

二选择刀片材料硬质合金是由难熔金属碳化物（如WC、TiC℉、TaC、NbC等）和金属粘结剂经粉末冶金方法制成的。

硬质合金分为三类：YT,YG,YW。

YG类硬质合金主要用于加工铸铁和有色金属，YT类主要用于加工钢料，YW 类抗弯强度、疲劳强度和冲击韧度高，抗氧化能力和耐磨性也比较好，可用于加工铸铁及有色金属。

YT类硬质合金适于加工钢料。

加工钢料时，金属塑性变形大，摩擦很剧烈，切削温度很高。

YT类硬质合金具有较高的硬度和耐磨性，特别是较高的耐热性，抗粘结扩散能力和抗氧化能力也很好。

在加工钢料时，刀具磨损小，刀具耐用度较高，所以在加工40Cr材料工件时应选择YT类硬质合金作为刀具材料。

选取刀片材料为YT15。

三选择车刀的合理角度1.主偏角主偏角kr主偏角对可转位车刀的寿命影响较大。

一般来说，减小主偏角可提高刀具工作寿命。

但当工艺系统或被加工工件刚性不足时，减小主偏角会增大径向力，从而加大变形挠度，引起加工振动，降低加工精度和加工表面质量，同时影响刀具寿命，因此，应针对不同的加工条件选择不同的主偏角。

设计刀具时的主偏角推荐值见表1。

表1可转位车刀主偏角推荐值2.前角的选择加工塑性材料时（钢），应选用较大前角。

切削钢料时，切削变形很大，切屑与前刀面的接触面积较长，刀屑之间的压力和摩擦力都很大，为了减小切屑的变形和摩擦，宜选用较大的前角。

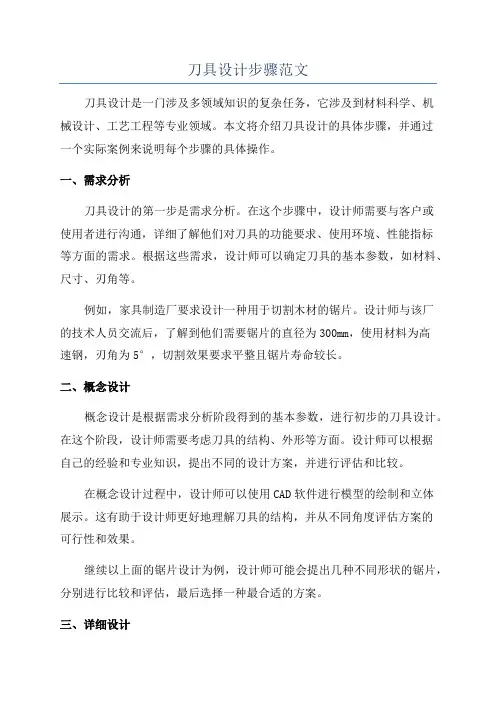

刀具设计步骤范文刀具设计是一门涉及多领域知识的复杂任务，它涉及到材料科学、机械设计、工艺工程等专业领域。

本文将介绍刀具设计的具体步骤，并通过一个实际案例来说明每个步骤的具体操作。

一、需求分析刀具设计的第一步是需求分析。

在这个步骤中，设计师需要与客户或使用者进行沟通，详细了解他们对刀具的功能要求、使用环境、性能指标等方面的需求。

根据这些需求，设计师可以确定刀具的基本参数，如材料、尺寸、刃角等。

例如，家具制造厂要求设计一种用于切割木材的锯片。

设计师与该厂的技术人员交流后，了解到他们需要锯片的直径为300mm，使用材料为高速钢，刃角为5°，切割效果要求平整且锯片寿命较长。

二、概念设计概念设计是根据需求分析阶段得到的基本参数，进行初步的刀具设计。

在这个阶段，设计师需要考虑刀具的结构、外形等方面。

设计师可以根据自己的经验和专业知识，提出不同的设计方案，并进行评估和比较。

在概念设计过程中，设计师可以使用CAD软件进行模型的绘制和立体展示。

这有助于设计师更好地理解刀具的结构，并从不同角度评估方案的可行性和效果。

继续以上面的锯片设计为例，设计师可能会提出几种不同形状的锯片，分别进行比较和评估，最后选择一种最合适的方案。

三、详细设计详细设计是在概念设计基础上进行的细化，包括刀具的内部结构设计、材料选择、工艺参数确定等。

在这个阶段，设计师需要详细考虑刀具的制造工艺和性能指标，并进行逐步优化。

对于锯片设计，设计师需要进一步确定材料的种类和规格，并结合切割木材的特性进行定制。

此外，设计师还需考虑切割过程中对锯片的磨损情况，设计锯片的红硬度和刃角等参数。

四、制造验证制造验证是将设计加工成实物，并进行性能测试的过程。

在这个阶段，设计师需要与制造工厂合作，将刀具制造出来，并进行相应的测试和验证。

对于锯片设计，设计师需要与锯片制造厂商合作，共同制造出锯片，并在木材切割实验中测试其切割效果、寿命等性能指标。

五、反馈和改进根据制造验证的结果，设计师可以对刀具的设计进行反馈和改进。

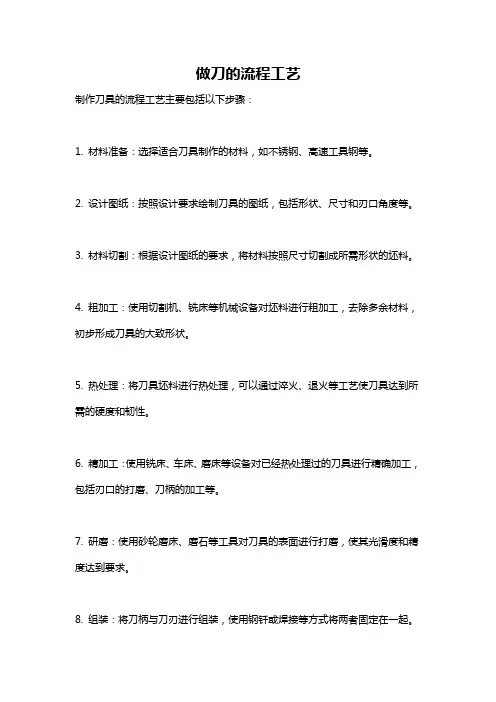

做刀的流程工艺
制作刀具的流程工艺主要包括以下步骤：
1. 材料准备：选择适合刀具制作的材料，如不锈钢、高速工具钢等。

2. 设计图纸：按照设计要求绘制刀具的图纸，包括形状、尺寸和刃口角度等。

3. 材料切割：根据设计图纸的要求，将材料按照尺寸切割成所需形状的坯料。

4. 粗加工：使用切割机、铣床等机械设备对坯料进行粗加工，去除多余材料，初步形成刀具的大致形状。

5. 热处理：将刀具坯料进行热处理，可以通过淬火、退火等工艺使刀具达到所需的硬度和韧性。

6. 精加工：使用铣床、车床、磨床等设备对已经热处理过的刀具进行精确加工，包括刃口的打磨、刀柄的加工等。

7. 研磨：使用砂轮磨床、磨石等工具对刀具的表面进行打磨，使其光滑度和精度达到要求。

8. 组装：将刀柄与刀刃进行组装，使用钢钎或焊接等方式将两者固定在一起。

9. 清洗与涂层：对刀具进行清洗，去除表面的油污和残留物。

如需要，可以进行刀具涂层，提高刀具的耐磨性和防锈性。

10. 检验与调试：对制作好的刀具进行质量检验，检验刀具的尺寸、硬度和刃口锋利度等是否符合要求。

11. 包装和出厂：完成刀具的包装，然后将其出厂，准备交付给客户。

需要注意的是，不同类型的刀具制作工艺可能有所不同，例如厨房刀具和工业刀具的制作过程可能会有些差异。

此外，一些特殊的刀具，如折刀、剃刀等，可能还需要额外的工艺步骤。

S刀片45°直头外圆车刀已知: 工件材料40Cr，使用机床C630，加工后dm=140,Ra=3.2,需半精车完成，加工余量2.0mm，设计装S刀片45°直头外圆车刀。

设计步骤：1.1选择刀片夹固结构考虑到加工是在C630普通机床上进行，属于连续切削，参照表2-1典型车刀夹固结构简图和特点，采用杠杆式刀片夹固结构。

1.2选择刀片材料由原始条件结构给定：被加工工件材料为40Cr，连续切削，完成粗车、半精车两道工序，按照硬质合金的选用原则，选取刀片材料（硬质合金牌号）为YT15。

1.3选择车刀合理角度根据刀具合理几何参数的选择原则，并考虑到可转位车刀：几何角度的形成特点，选取如下四个主要角度(1)前角=15°，(2)后角=4.96°,(3)主偏角=45°，(4)刃倾角=-5°的实际数值以及副后角和副偏角在计算刀槽角度时，经校验后确定。

后角1.4选择切削用量根据切削用量的选择原则，查表确定切削用量为：半精车时:a=1mm，f=0.25mm/r，v=140m/minp1.5选择刀片型号和尺寸1.5.1选择刀片有无中心固定孔由于刀片夹固结构已选定为杠杆式，因此应选用有中心固定孔的刀片。

1.5.2选择刀片形状按选定的主偏角=45°，选用正方形刀片。

1.5.3选择刀片精度等级选用U 级1.5.4选择刀片边长内切圆直径d （或刀片边长L ）根据已选定的p a ,k r s λ，可求出刀刃的实际参加工作长度se L 。

为； L se =sr pk a λcos sin =)5cos(45sin 1oo - =1.42mmL>1.5L se =2.13mm因为是正方形，L=d>2.13 1.5.5选择刀片厚度S根据a p ,f ，利用诺模图，得S ≥1.6，因此取刀片厚度为6.35 mm 。

1.5.6选择刀尖圆半径r ε根据a p ,f, 利用诺模图，得连续切削r ε=0.5。

圆形成形刀具设计方案圆形成形刀具设计方案一、设计目标本设计方案的目标是设计一种圆形成形刀具，用于在金属加工过程中进行圆形成形操作，具有高精度、高效率、易使用等特点。

二、设计原理圆形成形刀具的设计原理是利用刀具的切削作用，将金属材料按照设计要求进行圆形成形。

三、设计要求1. 刀具的材料要求具有良好的切削性能和耐磨性能；2. 刀具的设计要求符合人体工程学，易于操作；3. 刀具的设计要具有高精度和高效率的特点。

四、设计方案1. 刀具材料选择：选用硬质合金材料，具有良好的切削性能和耐磨性能。

2. 刀具形状设计：刀具的形状采用圆形设计，便于进行圆形成形操作。

3. 刀具刃口设计：刀具的刃口采用尖锐的设计，以增加切削效果。

4. 刀具手柄设计：刀具的手柄采用人体工程学设计，符合人体手部力学特点，易于操作。

5. 刀具定位设计：刀具的定位设计采用精确的定位方案，以确保圆形成形操作的精度。

6. 刀具尺寸设计：刀具的尺寸设计要根据具体应用需求进行合理确定，保证切削效果和使用便捷性。

五、设计流程1. 确定设计目标；2. 确定设计原理；3. 分析设计要求；4. 选择合适的刀具材料；5. 进行刀具形状设计；6. 进行刀具刃口设计；7. 进行刀具手柄设计；8. 进行刀具定位设计；9. 进行刀具尺寸设计；10. 进行刀具制造和试用；11. 对刀具进行测试和改进。

六、设计优势1. 刀具材料选用硬质合金，具有良好的切削性能和耐磨性能，增加刀具寿命；2. 刀具形状采用圆形设计，使刀具易于进行圆形成形操作；3. 刀具刃口采用尖锐的设计，增加切削效果；4. 刀具手柄采用人体工程学设计，易于操作；5. 刀具定位设计精确，确保切削精度；6. 刀具尺寸设计合理，保证切削效果和使用便捷性。

七、设计结果通过以上设计方案，可设计出一种圆形成形刀具，具有良好的切削性能、耐磨性能、高精度、高效率和易使用等特点，可广泛应用于金属加工领域。

金属切削原理与刀具课程设计指导书一、刀具课程设计目的金属切削原理与刀具课程设计是机械制造专业学生在学习《金属切削原理》与《金属切削刀具》课程及其他有关课程后，并进行了生产实习，又一个重要教学环节，其目的是巩固和加深理论教学内容，培养学生综合运用所学理论，解决实际刀具设计问题的能力。

通过刀具课程设计，学生应达到：1.掌握设计、计算刀具的能力；2.学会绘制刀具工作图，标注必要的技术条件；3.学会运用各种设计资料、手册及国家标准等。

二、刀具课程设计内容设计内容为以下两种刀具：1.成形车刀设计。

2.圆孔拉刀设计。

三、设计步骤以上二种类型刀具具体设计时虽有所不同，但设计步骤和应考虑的问题大同小异，可归纳如下：⒈选择刀具的类型。

⒉选择刀具材料。

⒊确定刀具合理的几何角度。

⒋确定刀具的结构参数，包括刀体尺寸、刀齿齿数、刀齿及容屑槽的形状和尺寸、刀具装夹部分的尺寸等。

⒌设计计算刀具的廓形（对成形刀具）。

⒍制定合理的技术条件，包括重要尺寸公差、形位公差、各重要表面的粗糙度、对刀具材料及热处理的要求等。

⒎考虑刀具的制造工艺和检验方法。

⒏绘制刀具的工作图。

四、设计要求⒈对刀具工作图的要求⑴刀具工作图应包括制造及检验该刀具所需的全部图形、尺寸、公差、粗糙度要求及技术条件等。

⑵工作图应反应出该刀具各部分的形状，同时又应使各视图的配置与安排整洁、匀称。

图中有些细小部分可以放大画出，如切削刃上的分屑槽、刀具上的刃带、小圆角等。

⑶刀具工作图中允许采用简化画法，如拉刀正投影图中可采用简化画法：粗切齿、精切齿、校准齿等各类刀齿允许只画出少数刀齿，其余刀齿用简化画法，齿顶用粗实线表示，容屑槽底用细实线表示，同时各个刀齿的尺寸及公差不标注在投影图中，而用尺寸表的方式写在拉刀工作图上。

⑷刀具图的图形、尺寸标注、公差标注等都应符合国家标准。

刀具的各表面都应标明表面粗糙度。

⑸工作图一般可采用1:1的比例。

但对尺寸比较小的刀具或尺寸很大的刀具，应采用放大或缩小的比例画出。
