墙体开凿埋管技术交底
- 格式：docx
- 大小：116.66 KB
- 文档页数：8
下载文档原格式
合集下载
墙体配管技术交底

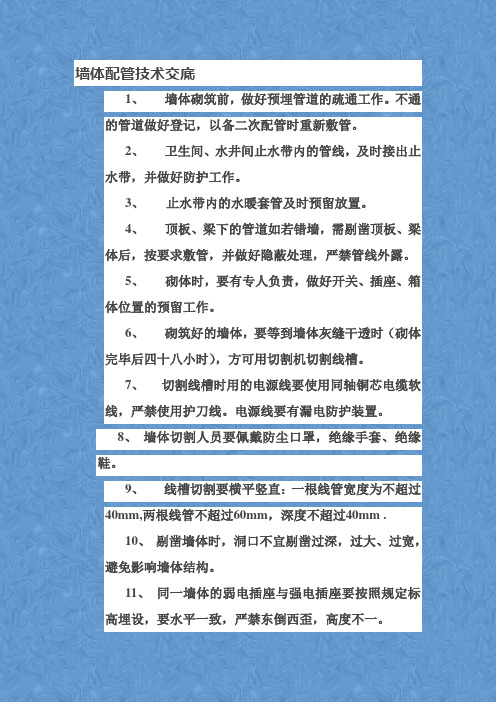

墙体配管技术交底1、墙体砌筑前，做好预埋管道的疏通工作。
不通的管道做好登记，以备二次配管时重新敷管。
2、卫生间、水井间止水带内的管线，及时接出止水带，并做好防护工作。
3、止水带内的水暖套管及时预留放置。
4、顶板、梁下的管道如若错墙，需剔凿顶板、梁体后，按要求敷管，并做好隐蔽处理，严禁管线外露。
5、砌体时，要有专人负责，做好开关、插座、箱体位置的预留工作。
6、砌筑好的墙体，要等到墙体灰缝干透时（砌体完毕后四十八小时），方可用切割机切割线槽。
7、切割线槽时用的电源线要使用同轴铜芯电缆软线，严禁使用护刀线。
电源线要有漏电防护装置。
8、墙体切割人员要佩戴防尘口罩，绝缘手套、绝缘鞋。
9、线槽切割要横平竖直：一根线管宽度为不超过40mm,两根线管不超过60mm，深度不超过40mm .10、剔凿墙体时，洞口不宜剔凿过深，过大、过宽，避免影响墙体结构。
11、同一墙体的弱电插座与强电插座要按照规定标高埋设，要水平一致，严禁东倒西歪，高度不一。
12、开关、插座、箱体埋设高度为砌体好墙体的10mm。
（未粉刷）13、严禁在没有切割线槽的墙体上剔凿，严禁使用电镐剔凿墙体。
14、切割线槽时，要用墨斗弹线，确定开关、插座、箱体位置。
15、剔凿后的垃圾要每天清理，保持好现场卫生。
16、敷设的管道连接处要用胶水粘接，严禁大管套小管。
17、开关插座距地高度严格按照图纸所标尺寸安装.入户开关距离砌筑好门边距离为200±20mm，可视对讲距离入户开关为200±20mm。
18、开关、插座、箱体要用适合管径的锁母连接。
19、构造柱内的线盒，要在构造柱绑扎完毕后进行，管、盒，要绑扎牢固，盒体平直。
配合土建浇注，派人看守，防止管线移位和损伤。
20、线槽内的管与线盒固定前，线槽要用水喷洒，湿润。
21、线槽内的管与线盒好用水泥固定牢靠，严禁线管露出墙体。
固定的水泥砂浆要饱满，不得高于墙体。
22、线管口朝上的管线，在管线配好后，用管帽封堵，严禁粉墙时，灰土落入管线。
墙面开槽安全技术交底模板
一、交底目的为确保墙面开槽作业安全、高效进行，防止安全事故的发生，特进行本次安全技术交底。
二、交底对象参与墙面开槽作业的所有施工人员、管理人员及监督人员。
三、交底内容1. 作业前的安全注意事项（1）施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
（2）施工现场应设置警示标志，禁止无关人员进入作业区域。
（3）施工前，应对施工现场进行全面检查，确保无安全隐患。
2. 墙面开槽操作规范（1）施工人员应熟悉开槽机具的使用方法和操作规程。
（2）开槽前，应根据设计图纸要求，确定开槽位置、深度和宽度。
（3）开槽过程中，应保持操作平稳，避免因振动过大导致墙体开裂。
（4）开槽深度应一致，槽线顶直，确保槽内无杂物。
（5）开槽过程中，若发现墙体有异常情况，应立即停止作业，并及时上报。
3. 电气安全注意事项（1）开槽前，应确认线路位置，避免损坏电线。
（2）若需穿越线路，应使用专用工具进行穿越，并确保线路安全。
（3）施工过程中，严禁将电源开关处于开启状态。
4. 通风、防尘措施（1）开槽作业过程中，应确保现场通风良好，降低粉尘浓度。
（2）施工人员应佩戴防尘口罩，减少粉尘吸入。
5. 紧急情况处理（1）若发现墙体开裂、坍塌等紧急情况，应立即停止作业，撤离现场。
（2）若发生人员受伤，应立即进行现场急救，并及时联系医疗救护。
四、交底要求1. 施工人员应认真学习本次安全技术交底内容，确保掌握各项安全操作规程。
2. 施工现场应严格执行安全技术交底内容，确保作业安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
4. 施工单位应定期对施工现场进行安全检查，确保无安全隐患。
五、交底人及接受交底人交底人：________接受交底人：________安全员：________日期：____年__月__日。
墙体开洞安全技术交底
墙体开洞安全技术交底
对于墙体开洞施工，确保脚手架、安全防护合理铺设。
开洞完毕以后应及时做好安全措施，排除安全隐患，并做好围护。
一、施工工艺：按照设计要求，原结构混凝土墙体必须采用无震动方法进行切割，以求避免对原结构产生破坏、扰动。
针对此要求，在切割施工中，选用水钻切割施工，其优点是施工作业速度快、效率高、无震动，对于整体建筑结构不会造成破坏。
二、施工工序如下：定位放线、在所开洞口四角开钻定位、按照边线依次开水钻、吊离混凝土块、渣土运至指定垃圾堆放点。
三、施工方法：
1）放线：按照设计图纸及现场实际情况施放切除边缘线，若发现现场情况与图不符时应及时与总包及设计联系尽快解决。
2）定位:根据所施放的线，在构件上安装水钻进行控制点施工，水钻钻头用φ的钻头与水钜配合施工。
根据行业标准、施工过程安全以及混凝土运输安全，混凝土分块不得大于xx且每块不得超过。
墙体开洞大小为xx。
3）切除:根据现场具体部位进行切成。
4）清运：待洞口完工后，进行渣土外运并清理现场。
四、其他注意事项;从项目经理到各级管理人员必须将文明施工及治安、卫生等工作列为重要的工作职责，协调与外界各有关单位的关系，共同做好工地文明施工。
由项目经理、施工负责人督促检查工地文明施工，设场地管理员，做好现场文明施工的实施及检查工作，做好文明施工记录。
墙体配管技术交底
2、盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确。
四、电线管敷设的控制要点：
敷设管路时，应尽量减少弯曲，PVC电线管应采用套管粘接和专用接头进行连接，接口处应用胶粘剂粘接牢固。管路垂直或倾斜敷设时，每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。管进盒、箱，一箱一孔，先接端接头然后用内锁母固定在盒、箱上。在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。
五、管槽的修补控制：
管槽在修补前应对管路开槽部位进行浇水湿润，然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍，强度达到后再浇水湿润，最用等级不小于M10的水泥沙浆抹面保护至墙面平，保护层厚度大于15mm，且修补完成的沙浆饱满平整。
六、箱盒的成品保护：
1、箱盒固定和修补完成，对箱盒内部用泡沫再次封堵，确保箱盒的净洁及防止箱盒内的管线堵塞
3、然后根据规范要求产品质量实测实量操作指引及线管的管径、根数，用长直尺画出垂直管路。线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。（例一根PVC管Ф20的电线管开槽的宽度为60mm，双管开槽为90 mm。多根并排敷设管与管之间间距为10mm）
4、卫生间设有局部等电位箱，卫生间插座如有PE线引入,PE线要与LEB箱连接.，需预留相应的管线到LEB箱。
二、墙体开槽的控要点：
1、砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。
2、砌体沟槽只能竖向或斜向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；
3、砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20~30mm内妥善处理到位。
四、电线管敷设的控制要点：
敷设管路时，应尽量减少弯曲，PVC电线管应采用套管粘接和专用接头进行连接，接口处应用胶粘剂粘接牢固。管路垂直或倾斜敷设时，每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。管进盒、箱，一箱一孔，先接端接头然后用内锁母固定在盒、箱上。在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。
五、管槽的修补控制：
管槽在修补前应对管路开槽部位进行浇水湿润，然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍，强度达到后再浇水湿润，最用等级不小于M10的水泥沙浆抹面保护至墙面平，保护层厚度大于15mm，且修补完成的沙浆饱满平整。
六、箱盒的成品保护：
1、箱盒固定和修补完成，对箱盒内部用泡沫再次封堵，确保箱盒的净洁及防止箱盒内的管线堵塞
3、然后根据规范要求产品质量实测实量操作指引及线管的管径、根数，用长直尺画出垂直管路。线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。（例一根PVC管Ф20的电线管开槽的宽度为60mm，双管开槽为90 mm。多根并排敷设管与管之间间距为10mm）
4、卫生间设有局部等电位箱，卫生间插座如有PE线引入,PE线要与LEB箱连接.，需预留相应的管线到LEB箱。
二、墙体开槽的控要点：
1、砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。
2、砌体沟槽只能竖向或斜向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；
3、砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20~30mm内妥善处理到位。

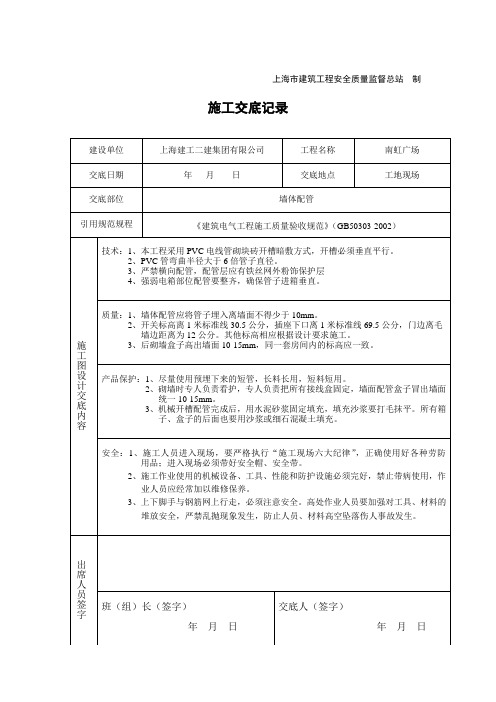

施工交底(墙体配管)
上海市建筑工程安全质量监督总站制施工交底记录建设单位上海建工二建集团有限公司工程名称南虹广场交底日期年月日交底地点工地现场交底部位墙体配管引用规范规程《建筑电气工程施工质量验收规范》（GB50303-2002）施工图设计交底内容技术：1、本工程采用PVC电线管砌块砖开槽暗敷方式，开槽必须垂直平行。
2、PVC管弯曲半径大于6倍管子直径。
3、严禁横向配管，配管层应有铁丝网外粉饰保护层4、强弱电箱部位配管要整齐，确保管子进箱垂直。
质量：1、墙体配管应将管子埋入离墙面不得少于10mm。
2、开关标高离1米标准线30.5公分，插座下口离1米标准线69.5公分，门边离毛墙边距离为12公分。
其他标高相应根据设计要求施工。
3、后砌墙盒子高出墙面10-15mm，同一套房间内的标高应一致。
产品保护：1、尽量使用预埋下来的短管，长料长用，短料短用。
2、砌墙时专人负责看护，专人负责把所有接线盒固定，墙面配管盒子冒出墙面统一10-15mm。
3、机械开槽配管完成后，用水泥砂浆固定填充，填充沙浆要打毛抹平。
所有箱子、盒子的后面也要用沙浆或细石混凝土填充。
安全：1、施工人员进入现场，要严格执行“施工现场六大纪律”，正确使用好各种劳防用品；进入现场必须带好安全帽、安全带。
2、施工作业使用的机械设备、工具、性能和防护设施必须完好，禁止带病使用，作业人员应经常加以维修保养。
3、上下脚手与钢筋网上行走，必须注意安全。
高处作业人员要加强对工具、材料的堆放安全，严禁乱抛现象发生，防止人员、材料高空坠落伤人事故发生。
出席人员签字班（组）长（签字）年月日交底人（签字）年月日。
墙面开槽布管安全技术交底模板

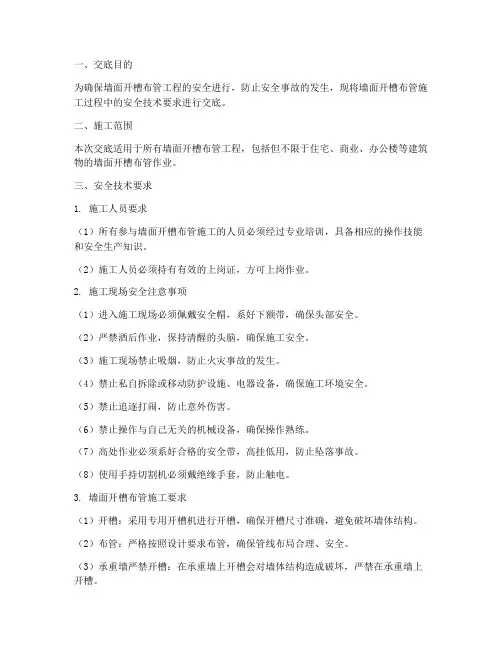

一、交底目的为确保墙面开槽布管施工过程中的安全，防止安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工人员安全注意事项（1）施工人员必须佩戴安全帽、安全带、绝缘手套等个人防护用品。
（2）严禁酒后作业、疲劳作业，确保施工人员精神状态良好。
（3）施工过程中，注意保持施工现场整洁，不得随意堆放材料、工具。
（4）操作机械设备时，必须按照操作规程进行，确保设备运行正常。
2. 施工现场安全注意事项（1）进入施工现场必须遵守施工现场规章制度，服从现场管理。
（2）施工现场禁止吸烟、喝酒，不得携带火种。
（3）禁止在施工现场追逐打闹、大声喧哗，确保施工环境安静。
（4）禁止私自拆除或移动防护设施、电器设备。
（5）禁止操作与自己无关的机械设备。
3. 墙面开槽布管施工安全注意事项（1）开槽前，必须检查墙面是否有裂缝、空鼓等情况，如有，应先进行处理。
（2）开槽时，严禁在承重墙上开槽，如需在承重墙上布管，应采用专用开槽机，并确保槽宽、槽深符合规范要求。
（3）开槽过程中，注意保持开槽工具清洁，避免划伤墙面。
（4）布管时，线管之间保持一定间距，防止交叉、重叠。
（5）布管完成后，用黄沙或水泥砂浆进行封槽，确保封槽牢固。
（6）封槽过程中，注意保护墙面，避免损坏墙面。
（7）施工过程中，如发现安全隐患，应立即停止施工，并向现场负责人报告。
4. 墙面开槽布管施工规范要求（1）开槽尺寸要求：宽度比管的外径大10mm左右，槽深不小于管外径加15mm。
（2）墙面水平开槽的长度不得大于80cm，以免破坏墙体结构安全。
（3）管路放入槽后，每隔0.5m左右须用铁钉固定，不得松脱。
（4）管道固定好后，用水泥砂浆先暂时修补（砂浆强度等级不低于M10），再交付由土建统一面层抹灰做面层处理。
三、交底总结本次安全技术交底已结束，请各施工人员认真学习并严格遵守以上安全要求，确保施工安全。
如有疑问，请及时向现场负责人咨询。
四、交底时间及地点时间：____年____月____日地点：____项目施工现场五、交底人员交底人：____记录人：____备注：本交底内容仅供参考，具体施工要求以现场实际情况为准。
墙体配管(JDG管)技术交底
3、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
4、预制大楼板就位完毕，及时配合土建在整理板缝锚固筋时，将管路弯曲连接部位按要求做好。
5、预制空心板，配合土建就位同时配管。
6、随墙(砌体)配合施工立管。
（二）施工工艺：
1、预留箱盒位置
根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,左右各大50～100mm，上下各大150～200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。为以后安装箱盒施工方便,焊接钢管不能进入箱盒洞内太长,以便采用接短管的办法与箱盒连接。
6、面板、盖板的规格型号与所用盒配套，外形完整无损，颜色均匀一致，有产品合格证。
7、圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
8、螺栓、螺丝、胀管螺栓、螺母、热圈等应采用镀锌件。
9、其他材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。
（二）主要机具
1、煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
5、对管口处设置塑料护口并用胶带进展包扎封堵；
6、对完成的配管及时进展交接，由各专业增加人员对已完工内容进展成品保护。
五、安全措施：
1、进入施工现场必须戴平安帽，并系好平安帽扣带。特殊工种必须持证上岗；
2、现场动火时必须开用火证，明确看火人，并配有灭火器材；
3、使用电焊机时，电焊机的外壳必须接地良好。电源装拆应由电工进展。拉、合电源开关时，面部不能朝向开关。工作完毕，应切断焊机电源；
4、管路的切断
切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐、不得有斜口,锯断后应用圆锉清除毛刺。
5、管路的套丝
4、预制大楼板就位完毕，及时配合土建在整理板缝锚固筋时，将管路弯曲连接部位按要求做好。
5、预制空心板，配合土建就位同时配管。
6、随墙(砌体)配合施工立管。
（二）施工工艺：
1、预留箱盒位置
根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,左右各大50～100mm，上下各大150～200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。为以后安装箱盒施工方便,焊接钢管不能进入箱盒洞内太长,以便采用接短管的办法与箱盒连接。
6、面板、盖板的规格型号与所用盒配套，外形完整无损，颜色均匀一致，有产品合格证。
7、圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
8、螺栓、螺丝、胀管螺栓、螺母、热圈等应采用镀锌件。
9、其他材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。
（二）主要机具
1、煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
5、对管口处设置塑料护口并用胶带进展包扎封堵；
6、对完成的配管及时进展交接，由各专业增加人员对已完工内容进展成品保护。
五、安全措施：
1、进入施工现场必须戴平安帽，并系好平安帽扣带。特殊工种必须持证上岗；
2、现场动火时必须开用火证，明确看火人，并配有灭火器材；
3、使用电焊机时，电焊机的外壳必须接地良好。电源装拆应由电工进展。拉、合电源开关时，面部不能朝向开关。工作完毕，应切断焊机电源；
4、管路的切断
切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐、不得有斜口,锯断后应用圆锉清除毛刺。
5、管路的套丝
二次墙面开槽布管技术交底
五、箱盒的成品保护：
1.箱盒固定和修补完成后，盒内用防锈漆做好防腐处理，再对箱盒内部用泡沫封堵，确保箱盒内部清洁及防治箱盒内的管道堵塞。
2.搬运物件或设备时不得砸伤管路及箱盒。
3.施工完成后做好落手清工作，做好施工区域的清洁，不得污染或破坏其它专业的成品。
项目（专业）技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。交底日期：2014-11-01
管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。
7.敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm。用铁钉加扎丝固定，固定点间距不大于1000mm。连接点外侧一端200mm处，增设固定点。
项目（专业）技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。交底日期：2014-11-01
工程名称
万仕诚药业厂房
施工单位
南通四建机电设备安装分公司
交底部位
各单体
工序名称
二次墙体JDG管暗敷
交底提要：施工工艺、质量控制措施，成品保护措施
交底内容:
四、管槽的修补控制：
1.管槽在修补前应对管路开槽部位浇水润湿，然后采用强度等级不小于M10的水泥砂浆抹面修补，第一次修补宜凹进墙面2mm左右，待强度达到后再浇水润湿保养。最后用强度等级不小于M10的水泥砂浆修补平整。管路保护层厚度应大于15mm。
2.如遇混凝土面需开槽的，不得破坏柱内钢筋，影响主体结构。在混凝土平面20~30mm内妥善处理到位，并及时修复。
项目（专业）技术负责人
交底人
接Hale Waihona Puke 人注：本记录一式两份，一份交底单位存，一份接受交底单位存。交底日期：2014-11-01
1.箱盒固定和修补完成后，盒内用防锈漆做好防腐处理，再对箱盒内部用泡沫封堵，确保箱盒内部清洁及防治箱盒内的管道堵塞。
2.搬运物件或设备时不得砸伤管路及箱盒。
3.施工完成后做好落手清工作，做好施工区域的清洁，不得污染或破坏其它专业的成品。
项目（专业）技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。交底日期：2014-11-01
管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。
7.敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm。用铁钉加扎丝固定，固定点间距不大于1000mm。连接点外侧一端200mm处，增设固定点。
项目（专业）技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。交底日期：2014-11-01
工程名称
万仕诚药业厂房
施工单位
南通四建机电设备安装分公司
交底部位
各单体
工序名称
二次墙体JDG管暗敷
交底提要：施工工艺、质量控制措施，成品保护措施
交底内容:
四、管槽的修补控制：
1.管槽在修补前应对管路开槽部位浇水润湿，然后采用强度等级不小于M10的水泥砂浆抹面修补，第一次修补宜凹进墙面2mm左右，待强度达到后再浇水润湿保养。最后用强度等级不小于M10的水泥砂浆修补平整。管路保护层厚度应大于15mm。
2.如遇混凝土面需开槽的，不得破坏柱内钢筋，影响主体结构。在混凝土平面20~30mm内妥善处理到位，并及时修复。
项目（专业）技术负责人
交底人
接Hale Waihona Puke 人注：本记录一式两份，一份交底单位存，一份接受交底单位存。交底日期：2014-11-01
砌体墙开槽技术交底
砌体墙开槽技术交底二次结构砌体配管及预埋技术交底鲁DQ-004-1工程名称分项工程名称长沙路33号XXX紫台项目砌体墙开槽、敷管技术交底施工单位交底日期XXX年月日交底内容：施工工艺流程弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→上报验收→墙槽修复→成品保护一、定位弹线的控制要点：1、根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
2、根据土建实际的水平线（标高为1000mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加30mm并标出尺寸画好线。
（注意标高定位时要考虑低盒与面板之间误差。
例普通单相二三孔插座设计为300mm，扣除插座面板比低盒高出的5mm，定水平标高在土建的水平线向下695mm，为插座盒底的标高。
其余各种低盒标高确定同例）。
3、线盒、箱体位置每处按所发施工图间隔定位以保证定位正确。
2、墙体开槽的掌握要点：1、线槽形式：砌体墙面电线管应采用预留、预埋或机械开槽与开洞，严禁人工打凿；墙槽用水泥砂浆填补密实，且与砌体墙平；小型空心砌块墙体的竖向电管线应随墙体砌筑埋设在小砌块孔洞内，并在安装完后用水泥砂浆或细石砼灌实；墙槽用水泥砂浆填补密实，且与砌体墙平。
砌体沟槽只能竖向或斜向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
2、按弹出的水平线及画好的箱盒线，复核对照设计图找出盒、箱的准确位置，进行机械切割，然后剔洞。
3、线槽尺寸：线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm。
（例一根PVC管Ф20的电线管开槽的宽度为60mm，双管开槽为90 mm。
多根并排敷设管与管之间间距为10mm），实心砌块程度沟槽长度小于500mm。
三、固定盒箱的掌握要点：1、按弹出的水平线，复核对照设计图找出盒、箱的准确位置，正确无误后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。
墙体开槽安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位]4. 项目经理：[项目经理姓名]5. 施工班组：[施工班组名称]二、安全注意事项1. 严格遵守国家有关建筑施工安全生产的法律法规，确保施工安全。
2. 施工人员必须持证上岗，了解掌握墙体开槽施工的安全技术要求。
3. 施工现场必须设置安全警示标志，并配备必要的安全防护设施。
4. 施工前必须对施工人员进行安全技术交底，确保施工人员了解掌握施工过程中的安全风险。
三、施工前准备1. 熟悉施工图纸，了解墙体结构、线路、水路等布置情况。
2. 准备好墙体开槽工具，如切割机、电锤、錾子等，并检查工具是否完好。
3. 检查施工现场的电源、水源，确保符合安全要求。
4. 清理施工现场，排除施工过程中的安全隐患。
四、施工过程安全注意事项1. 开槽前，施工人员必须佩戴安全帽、防护眼镜、防尘口罩等防护用品。
2. 使用切割机、电锤等电动工具时，必须确保设备接地良好，防止触电事故发生。
3. 开槽过程中，注意观察墙体结构，发现钢筋、预埋管线等，应立即停止施工，并与设计、监理、施工方协商处理。
4. 开槽时，严格控制开槽尺寸，宽度比管的外径大10mm左右，槽深不小于管外径加15mm。
5. 墙面水平开槽的长度不得大于80cm，以免破坏墙体结构安全。
6. 管路放入槽后，每隔0.5m左右须用铁钉固定，不得松脱。
7. 管道固定好后，用水泥砂浆先暂时修补（砂浆强度等级不低于M10）。
8. 抹灰做面层处理：采用10mm×10mm×0.5-0.8钢丝网。
9. 挂网，超过管道两边不小于10cm。
保护面层不小于15mm。
10. 施工过程中，注意观察墙体结构变化，发现异常情况立即停止施工，报告相关部门。
五、施工结束后注意事项1. 施工结束后，清理施工现场，确保无安全隐患。
2. 对施工过程中存在的问题进行总结，为以后类似工程提供借鉴。
3. 做好施工记录，包括施工时间、施工人员、施工部位、施工情况等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑兄弟平台住宅项目电气工程墙体埋管施工技术质量交底优创建筑工程有限公司2018年12月目录一、编制依据 (2)二、墙体埋管施工程序及工艺要求（详细熟读图纸，清楚了解墙体埋管） (2)三、操作工艺 (2)（一）弹线定位 (2)（二）墙体开槽 (3)（三）加工弯管 (3)（四）管子敷设 (3)（五）配管固定3（六）抹灰修补 (4)（七）扫管穿钢丝 (5)四、质量标准 (5)（一）基本项目： (5)（二）管路保护 (5)五、成品保护 (5)六、注意事项 (6)七、其它有关措施 (7)电气工程墙体埋管施工技术、质量交底本项目墙体工程按设计要求进行施工，为更完善各分项工程的施工工序及工艺做法，以使整个项目各班组施工的统一性，本项目部特制定本施工技术交底，各道工序的施工质量必须严格按照施工规范及验收标准实施，本工程竣工验收、核定质量目标为：一次验收合格率100%，1#、2#、3#、4#、5#、6#、7#确保区优质工程。
本工程施工技术质量交底必须严格按照本交底中的施工顺序进行施工，每道工序完成后，需项目部验收合格后方能进行下道工序的施工，同时，做好每天的落手清工作。
一、编制依据1、《建筑工程质量验收统一标准》GB-50300—20132、《建筑电气工程施工质量验收规范》GB-50303-20023、智能建筑工程质量验收规范 GB 50339-20134、《建筑电气照明装置施工与验收规范》GB50617-20105、设计施工蓝图6、施工组织设计二、墙体埋管施工程序及工艺要求（详细熟读图纸，清楚了解墙体埋管）：（一）、施工准备1.材料的品种规格符合设计要求，有合格证，检测报告。
2.熟悉施工图纸。
3.相关机具设备配置齐全：弯管器、塑料弯管弹簧、手电钻、钻头、切割机、开槽机、电锤、焊机、开孔器等。
4作业条件：墙上水平线已经弹出；砖墙砌筑7天后方可进行开槽切割。
三、操作工艺工艺流程：弹线定位→墙体开槽→加工弯管→管子敷设→配管固定→粉刷修补→扫管穿钢丝。
（一）弹线定位：墙体砌筑完毕后，应根据图纸和规范要求准确找出位置，进行测量后弹出水平墨线，标出开关盒、插座等的具体位置和标高。
（二）墙体开槽：1、根据已弹好的线，采用切割机割深度为管直径+15mm，宽度确定为管直径+20mm，如是多根并排敷设，宽度为N《根数》×《管直径》+30mm（各套管间距20mm如左图），开槽机、切割机切割后，在用扁錾子剔除。
2、位置切割应在已确定的位置处根据所下盒、配电箱的尺寸进行切割，盒、配电箱的四周间隙确定为盒、配电箱体尺寸+20mm，以便于封实，盒口、配电箱口应高出毛墙10mm 为宜，盒、配电箱四周用砂浆粉宽10mm45o护坡。
（三）加工弯管：1、根据设计图纸和现场情况，管子敷设中需要改变方向时，应预先进行弯曲加工，管子弯曲也可以在管子切断前进行。
钢导管的弯曲，应将配管本身进行煨制。
在弯曲时不但要掌握一定的技巧，在弯曲过程中还要注意，弯曲处不应有折皱、凹穴、和裂缝现象，弯曲程度不应大于管外径的10%，弯曲角度一般不宜小于900。
弯曲半径不应小于管外径的10倍。
2、阻燃PVC管采用冷煨法，将弯管弹簧插入PVC管内需要煨弯处，两手抓牢煨弯处两端逐步煨出所需弯度，然后抽出弹簧。
（四）管子敷设：1、管路连接：焊接钢管连接〉DN50采用套管焊接，≤50DN采用丝扣连接，钢管内外做防腐处理，管口处平齐不歪斜，管口用刮刀铣光滑，扫管后无毛刺，管内铁屑处净，管道敷设时，尽量减少弯曲，当直角弯有三组且长度较长时，均应按规范在中途装设接线盒。
2、阻燃PVC管使用套管连接（包括端接头）。
用小刷子粘配套的塑料管粘接剂均匀涂抹在管外壁上，将管子插入套管，管口应到位。
粘接剂性能要求粘接后1分钟内不移动，粘性保持时间场，并具有防水性。
（五）配管固定1、在管道两侧用铁钉钉入墙内，用铁丝将管子绑牢，管路垂直敷设，不允许切割水平槽（如左图），在弯曲部位应以圆弧中心点为始点距两端300—500mm处各加一个固定点，保持牢固无松动现象。
2、管进盒、配电箱，一管一孔，先接端接头然后用内锁母固定在盒、配电箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口。
（六）抹灰修补：1、把管槽清理干净，洒水湿润冲刷，用水泥素浆刷槽，然后用混合砂浆把槽沟粉刷凹进毛墙面5mm。
2、修补缝隙采用1:2.5水泥砂浆煨填，缝隙过大时，可用细石砼填充，要求煨填饱满、不空鼓。
3、线槽深度50mm以上的，采用细石混凝土浇筑后，用1：2.5水泥砂浆作保护层。
4、深度超过30~50mm的，分两次抹灰，保证每次抹灰厚度不超过25mm，避免抹灰层开裂。
5、砼板面开洞的修复措施：开孔洞尺寸大于200mm的，孔洞周围另加Φ4@150单层双向钢筋网片予以加固。
待安装完毕，在孔洞周围用比现浇板高一级强度的细石砼浇筑，并振捣密实。
开孔洞尺寸小于200mm的直接用高一级强度的细石砼进行浇筑，并振捣密实。
6、墙板凿槽的修复措施：（1）板面凿槽埋管固定后，清理槽内杂物，浇水润湿后，采用不低于M10的水泥砂浆或高一级强度的细石砼进行修复作业，要求隙缝接口到位，填补密实；（2）墙面凿槽或开洞作业后，待预埋管、件安装固定完成，浇湿四壁、清理杂物后，采用M10水泥砂浆或高一级强度的细石砼将槽洞周围缝隙填实，孔洞过大的，支模留槽，用高一级强度细石砼灌入捣实。
7、凡开槽（洞）尺寸大于100mm的墙面，在灌注细石砼或砂浆后，在墙面抹灰中采用5mm厚抗裂砂浆，并张挂钢丝网（或网格布），钢丝网（或网格布）延出范围不低于墙面开槽（洞）边尺寸100mm；8、所剔孔洞尺寸大于盒、配电箱尺寸，但不宜大于盒、配电箱尺寸30mm。
洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。
依照预埋管的走向敲掉盒子、配电箱的敲落孔，再用高强度的水泥砂浆将盒、配电箱按要求稳入洞中，待水泥砂浆凝固后，采用1：2.5水泥砂浆将盒、配电箱周围缝隙填实；若缝隙过大的，宜设模留槽灌入高一级强度的细石混凝土。
9、上述交底未涉及的构造部位，若涉及相同情况，参照上述交底要求进行处理。
（七）扫管穿钢丝对于二次结构墙体，在抹灰前进行扫管，有问题时修改管路。
经过扫管后确认管路畅通，及时穿好钢丝，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二层堵塞管路现象。
四、质量标准（一）基本项目：1、管路连接紧密，管口光滑，保护层大于15mm，钢管使用焊接紧密、牢固，阻燃PVC 管使用胶粘剂连接紧密、牢固。
2、盒和配电箱设置正确，固定可靠，管子进入盒、配电箱处顺直，一孔一管，以端接头与内锁母将管固定在盒、配电箱孔处，牢固不松动。
（二）管路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如，穿过建筑物和设备基础处，应加保护管；补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确。
五、成品保护1、剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或剔槽的过大、过宽，甚至影响土建结构质量。
2、管路敷设完毕后注意成品保护：3、在混泥土墙上剔洞时，注意剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面碰孔洞。
4、配合土建浇灌混凝土时，应派电工看护，以防管路位移或受机械损伤形成死管。
5、严禁图省事野蛮施工，不仅破坏了建筑承重结构，还会造成给附近的其他管线造成损坏。
六、注意事项1、保护层＜15mm，管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。
2、稳埋盒、配电箱有歪斜；暗盒、配电箱有凹进、凸出墙面现象；盒、配电箱破口；座标标出允许偏差值。
对于稳埋盒、配电箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。
暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。
3、由于墙厚度较薄，箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，在抹灰找平齐。
4、管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直径）。
煨弯应该要求进行操作其弯曲半径应大于6D。
5、弯路不通，朝上管口未及时堵好管堵，造成杂物落入管中。
应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管径，避免造成管路堵塞。
6、砌体沟槽只能竖向开槽，严禁横向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；7、墙上挂钢丝网（网格布）后顶砌口，过量影响管线盒安装应在土建施工工序前完善，严禁二次开槽、打洞，以保护土建墙体成品结构质量；8、墙上线管宽度、深度要求，并排线管间距、间隙大于15mm，槽深与砌体略低10mm~20mm，确保有20mm的砂浆保护层，以保证槽内暗敷管侧填充细石混凝土；9、线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
10、砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20~30mm内妥善处理到位；11、对管线不到位，套管位置不对的处理方法按已通过的整改方案执行；12、剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。
洞口不宜剔得过大、过宽、严禁造成土建结构缺陷。
暗敷设管路时稳筑或预埋的盒、配电箱有歪斜、坐标不准，灰浆不饱满等现象：稳筑盒、配电箱时一定要找准位置，先注入适量的水泥砂浆，再用线坠找正，然后用水泥砂浆将盒、配电箱周围的缝隙填实。
七、其它有关措施：在施工过程中，必须随时将垃圾清理干净。
做到工完料净场地清，文明施工。
交底人:交底审批人：被交底人：项目部2018年12月。
