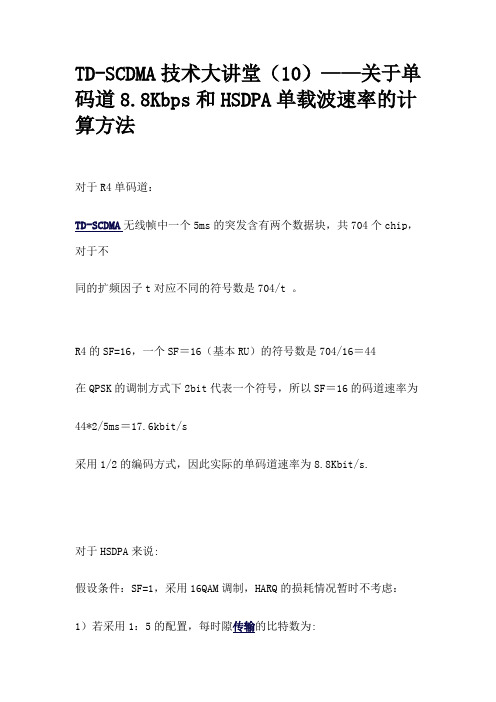

TD-SCDMA技术大讲堂（10）——关于单码道8.8Kbps和HSDPA单载波速率的计算方法
对于R4单码道：
TD-SCDMA无线帧中一个5ms的突发含有两个数据块，共704个chip，对于不
同的扩频因子t对应不同的符号数是704/t 。

R4的SF=16，一个SF＝16（基本RU）的符号数是704/16＝44
在QPSK的调制方式下2bit代表一个符号，所以SF＝16的码道速率为44*2/5ms＝17.6kbit/s
采用1/2的编码方式，因此实际的单码道速率为8.8Kbit/s.
对于HSDPA来说:
假设条件：SF=1，采用16QAM调制，HARQ的损耗情况暂时不考虑：1）若采用1：5的配置，每时隙传输的比特数为:
704×4（16AQM调制）＝2816bits
每个子帧：2816×5（5个时隙传下行）＝14080bits
则：传输速率：14080/0.005＝2.816Mbps
2）若采用满时隙配置，即6个时隙全部用于传下行数据，则传输速率：
（2816*6）/0.005＝3.38Mbps
故单载波的HSDPA的传输速率是2.8Mbps（理论值）；多载波HSDPA的传输速率是：
3.38*2＋2.816＝9.576Mbps，近似为9.6Mbps。

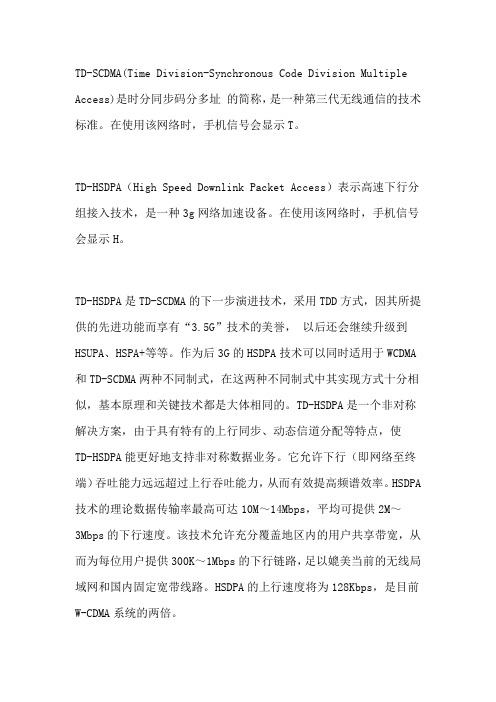

TD-SCDMA(Time Division-Synchronous Code Division Multiple Access)是时分同步码分多址的简称，是一种第三代无线通信的技术标准。

在使用该网络时，手机信号会显示T。

TD-HSDPA（High Speed Downlink Packet Access）表示高速下行分组接入技术，是一种3g网络加速设备。

在使用该网络时，手机信号会显示H。

TD-HSDPA是TD-SCDMA的下一步演进技术，采用TDD方式，因其所提供的先进功能而享有“3.5G”技术的美誉，以后还会继续升级到HSUPA、HSPA+等等。

作为后3G的HSDPA技术可以同时适用于WCDMA 和TD-SCDMA两种不同制式，在这两种不同制式中其实现方式十分相似，基本原理和关键技术都是大体相同的。

TD-HSDPA是一个非对称解决方案，由于具有特有的上行同步、动态信道分配等特点，使
TD-HSDPA能更好地支持非对称数据业务。

它允许下行（即网络至终端）吞吐能力远远超过上行吞吐能力，从而有效提高频谱效率。

HSDPA 技术的理论数据传输率最高可达10M～14Mbps，平均可提供2M～
3Mbps的下行速度。

该技术允许充分覆盖地区内的用户共享带宽，从而为每位用户提供300K～1Mbps的下行链路，足以媲美当前的无线局域网和国内固定宽带线路。

HSDPA的上行速度将为128Kbps，是目前W-CDMA系统的两倍。

大唐作为TD-SCDMA标准核心专利的拥有者，较早地参与TD-HSDPA的研究工作，也是成果最多的厂家。

TD-SCDMA基站设备技术介绍1. 背景TD-SCDMA（Time Division-Synchronous Code Division Multiple Access）是中国独立发展的第三代移动通信标准，作为标准中国移动通信产业中的重要技术，对基站设备的技术要求也相应提高。

本文将介绍TD-SCDMA基站设备的相关技术。

2. TD-SCDMA基站设备组成TD-SCDMA基站设备主要由三部分组成：无线传输子系统（RBS），传输网关系统（TGS）和网络管理系统（NMS）。

2.1 无线传输子系统（RBS）无线传输子系统（RBS）是TD-SCDMA基站设备的核心部分，主要包括射频单元（RFU）和基带单元（BBU）。

2.1.1 射频单元（RFU）射频单元负责将数字信号转换为无线电频率的信号。

它包括收发信机和天线，用于无线信号的发送和接收。

射频单元还具有功率调节和信号放大的功能，以确保信号的传输质量和覆盖范围。

2.1.2 基带单元（BBU）基带单元是TD-SCDMA基站设备的处理中心，负责信号的调制解调、信号处理和数据处理等任务。

基带单元通过数字信号与射频单元进行数据交互，并将处理好的信号传输到传输网关系统。

2.2 传输网关系统（TGS）传输网关系统（TGS）是基站设备与核心网之间的传输节点，负责将基站设备传输的数据传送到核心网。

传输网关系统采用高速数据传输技术，如光纤传输、以太网传输等，以确保数据的高速传输和稳定性。

2.3 网络管理系统（NMS）网络管理系统（NMS）是对TD-SCDMA基站设备进行监控和管理的系统。

通过NMS，运营商可以实时监测基站设备的状态、性能和故障情况，并进行远程配置和管理。

NMS还提供了统计分析和报告功能，以便运营商全面了解网络的运行情况。

3. TD-SCDMA基站设备技术特点3.1 高速传输TD-SCDMA基站设备采用先进的传输技术，具备高速传输数据的能力。

通过光纤传输和以太网传输等技术，可以实现大容量、高速的数据传输，支持高品质的语音通话和数据传输。

电子知识HSDPA(77)TD-HSDPA是TD-SCDMA的下一步演进技术，采用TDD方式。

作为后3G的HSDPA技术可以同时适用于WCDMA 和TD-SCDMA两种不同制式，在这两种不同制式中其实现方式十分相似，基本原理和关键技术都是大体相同的。

TD-HSDPA 由于具有特有的上行同步、动态信道分配等特点，使TD-HSDPA能更好地支持非对称数据业务。

TD-SCDMA核心技术之一：TDD时分双工TD-SCDMA在3GPP标准中称为TDDLCR，其广为人知的智能天线技术，联合检测技术及上行同步技术等关键技术的开发与实现均是基于TDD时分双工的工作方式而深入展开的，可见TDD时分双工是TD-SCDMA相对其它FDD(频分双工)技术而言最具特色的，并且还将对未来TD-SCDMA标准的演进及系统设计产生持续的影响。

(见图1)TDD时分双工的概念说起来非常简单，无非就是在通信过程中，上行链路占用某个时隙，而下行链路则占用同一帧结构中的其它时隙，采用不同的时隙来实现双工通信方式，不同于FDD频分双工的上下行链路要占用两个频点，依靠不同的频率来承载上下行业务。

显然TDD技术在节省频率资源，灵活调配时隙数量和支持非对称业务等方面具有较大优势，但同时也增加了时隙同步，导频干扰控制等技术细节实现的难度。

TD-HSDPA作为3GPPR5(TDDLCR)新增的主要技术，依然标的着TDD的内核，HS-PDSCH的传输时间间隔为5ms，NB调度的HSDPA共享资源为一个TTI内的各下行时隙中的码道，图2给出了上下行时隙分配为2：4时，同时支持7个HSDPA 用户的资源占用分析。

TD-SCDMA核心技术之二：多载波小区TD-SCDMA单小区多载波是指，在一个小区内同时支持多个载波，其中定义一个主载波，其它载波为辅载波。

只有主载波(TS0)上有公共控制信道，专用信道可配置在主载波和辅载波。

这样，在不增加小区数量，不影响邻区关系和TS0公共物理信道覆盖的前提下，通过增加载波扩大了小区吞吐量(容量)。

wcdma的演进步骤WCDMA（Wideband Code Division Multiple Access）是第三代移动通信技术（3G）之一，它在2G的CDMA技术基础上进行了很多改进和升级，以提高数据速率和网络容量。

WCDMA的演进步骤如下：1. WCDMA初期标准定义（1999-2001年）在WCDMA初期，标准主要定义了基础架构，包括物理层、通信协议、网络架构等，以及相关的技术标准和测试要求。

2. HSDPA技术（2002年）HSDPA（High Speed Downlink Packet Access）技术是WCDMA的第一个升级版本，主要用于提高下行数据速率和网络容量。

HSDPA技术在物理层引入了多种技术，如快速自适应调制、混合自适应调制、快速衰落补偿等等，可以将下行数据速率提高到10Mbps以上。

3. HSUPA技术（2005年）HSUPA（High Speed Uplink Packet Access）技术是WCDMA的第二个升级版本，主要用于提高上行数据速率。

HSUPA技术在物理层引入了多种技术，如快速上行调度、快速自适应调制、快速功率控制等等，可以将上行数据速率提高到5.76Mbps以上。

4. HSPA+技术（2008年）HSPA+（High Speed Packet Access Plus）技术是WCDMA的第三个升级版本，主要用于进一步提高数据速率和网络容量。

HSPA+技术在物理层引入了多种技术，如MIMO（多输入多输出）、64QAM调制、双载波等等，可以将下行数据速率提高到84Mbps以上，上行数据速率提高到23Mbps以上。

5. DC-HSDPA技术（2010年）DC-HSDPA（Dual Carrier High Speed Downlink Packet Access）技术是WCDMA的第四个升级版本，主要用于进一步提高下行数据速率和网络容量。

DC-HSDPA技术在物理层引入了双载波技术，可以将下行数据速率提高到42Mbps以上。
