四川省宜宾市2017-2018学年高二物理上学期第2周(一学月)试题

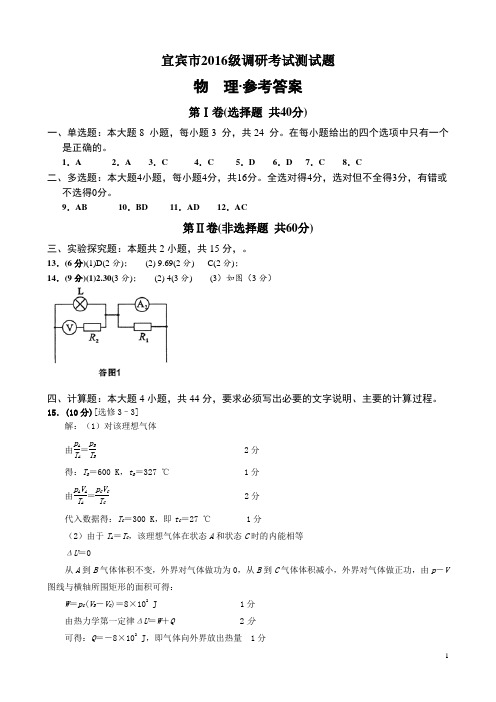

宜宾市2016级调研考试测试题物理∙参考答案第Ⅰ卷(选择题共40分)一、单选题：本大题8 小题，每小题3 分，共24 分。

在每小题给出的四个选项中只有一个是正确的。

1．A 2．A 3．C 4．C 5．D 6．D 7．C 8．C二、多选题：本大题4小题，每小题4分，共16分。

全选对得4分，选对但不全得3分，有错或不选得0分。

9．AB 10．BD 11．AD 12．AC第Ⅱ卷(非选择题共60分)三、实验探究题：本题共2小题，共15分，。

13．(6分)(1)D(2分)；(2) 9.69(2分) C(2分)；14．(9分)(1)2.30(3分)；(2)4(3分) (3）如图（3分）四、计算题：本大题4小题，共44分，要求必须写出必要的文字说明、主要的计算过程。

15．(10分)[选修3–3]解：（1）对该理想气体由p AT A＝p BT B2分得：T B＝600 K，t B＝327 ℃ 1分由p A V AT A＝p C V CT C2分代入数据得：T C＝300 K，即t C＝27 ℃ 1分（2）由于T A＝T C，该理想气体在状态A和状态C时的内能相等ΔU＝0从A到B气体体积不变，外界对气体做功为0，从B到C气体体积减小，外界对气体做正功，由p－V 图线与横轴所围矩形的面积可得：W＝p C(V B－V C)＝8×102 J 1分由热力学第一定律ΔU＝W＋Q 2分可得：Q＝－8×102 J，即气体向外界放出热量 1分15.（10分）[选修3–4]解：（1）如图所示光路图，在E 点刚好发生全反射有几何知识可得：045=θ 1分 由θsin 1=n 2分得：2=n 1分（2）光线从G 点入射，到H 点第一次射出由几何知识得：42=FH =G E L1分22=EF L1分又v cn = 2分v FGEF GE t ++= 1分得：c Lt 2= 116.（10分）解：(1)电荷在磁场B 1和B 2中运动如图所示，设在B 1和B 2中的半径分别为R 1 和R 2，周期分别为T 1和T 2 有：1210R vm B qv = 2分2220R v m B qv = 2分得：211221==B B R R 1分(2) 磁场B 1中：01112v RT t π== 2分磁场B 2中0222v RT t π== 2分从O 点又回到O 点的总时间qBm qB m qB m t t t πππ222121=+=+= 1分17.（12分）解：（1）物块由静止释放到O 点的过程甲、乙做匀加速直线运动.设加速度大小为a对物块甲在与弹簧接触前,根据牛顿第二定律得对于甲有: 3分对于乙有: 3分得出：mg T 2021= 1分（2）物块甲位于N 点时,由能量守恒可以知道,弹簧所储存的弹性势能的最大4分得：mgL E pm 83= 1分18.（13分）解：(1)滑块第一次到达B 点由牛顿第二定律有：r v m mg N B2=- 3分又滑块从B 点到D 点，由机械能守恒有：2221212D B mv mv r mg -= 3分解得:gr v D 2= 1分（2）滑块从B 点到D 点的过程滑块做曲线运动在竖直方向做自由落体运动，在水平方向先做匀减速只想运动在做匀加速直线运动速度大小仍为v D 竖直方向有：2212gt r = 1分水平方向有：F =ma 1分t a v D 21= 1分又有P 到B 对滑块由动能定理有：0212-=B PB mv Fx 2分解得： r x PB 223= 1分。

四川省宜宾市一中2018-2019学年高二物理上学期第13周周考试题40分钟满分：100分第二部分：试题2017级物理第十三周周考试题班级_____姓名_____得分______1．(单项选择)两带电小球，电荷量分别为＋q和－q，固定在一长度为l的绝缘杆两端，置于电场强度为E的匀强电场中，杆与场强方向平行，其地址如图1所示，若此杆绕过O点垂直于杆的轴转过180°，则在此过程中静电力做功为( )A．0 B．qEl C．2qEl D．πqEl2．(单项选择)以下列图，闭合开关S，滑动变阻器R2的滑片向下滑动的过程中（）A．电源的输出功率变大B．电压表的示数变小C．流过电阻R3的电流方向是a→b D．电容器的电量变小3．(单项选择)某同学先用多用电表“×10”档对未知电阻进行测量，依照正确的步骤操作后，发现指针偏转角度过小，为了使多用电表测量的结果改正确，该同学接着测量前应该完成以下步骤中的（）A．换“×1”档再机械调零B．换“×1”档再欧姆调零C．换“×100”档再机械调零D．换“×100”档再欧姆调零4．(单项选择)以下列图，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A．全向里B．全向外C．a向里，b、c向外D．a、c向外，b向里5．(单项选择)质量为m，长为L的导体棒电阻为R，初始静止于圆滑的水平轨道上，电源电动势为E，内阻不计．匀强磁场的磁感觉强度为B，其方向与轨道平面成键闭合后导体棒开始运动（）A．导体棒向左运动B．电键闭合刹时导体棒MN所受安培力为BEL/RC．电键闭合刹时导体棒MN所受安培力为BEL sinθ/RD．电键闭合刹时导体棒MN的加速度为BEL/mR6．(多项选择)一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（）A．向右翱翔的正离子B．向左翱翔的正离子C．向右翱翔的负离子D．向左翱翔的负离子7．(多项选择)在如图电路中，电源电动势为12V，电源内阻为1.0Ω，电路中的电阻R0为1.5Ω，小型直流电动机M的内阻为0.5Ω，电流表内阻不计．闭合开关S后，电动机转动，电流表的示数为2.0A．则以下判断中正确的选项是()A．电动机两端的电压为1.0V B．电动机两端的电压为7.0VC．电动机的热功率为4.0W D．电动机输出的机械功率为12W8．(多项选择)以下列图,一带电小球固定在圆滑水平绝缘的无量大支撑面上的O点,虚线a、b、c、d是它的四条等距离的等势线．一个带电小滑块从等势线d上的1处以水平初速度v0运动,结果形成了实线所示的小滑块运动轨迹．1、2、3、4、5是等势线与小滑块运动轨迹的一些交点,由此可以判断（）A．固定球与小滑块电性必然相同B．在1、2、3、4、5五个地址上小滑块拥有的动能与电势能之和必然相等C．在整个过程中小滑块的加速度先变大后变小D．小滑块从地址1到2和从地址3到4的过程中,电场力做功的大小关系是W12=3W34 三、实验题9．（9分）以以下列图所示，A、B、C是多用电表在进行不相同测量时变换开关分别指示的地址，D是多用表表盘指针在测量时的偏转地址。

2017～2018学年度第一学期期末联考试卷高二物理一、选择题（本题共12小题，每小题4分。

第1—8题只有一项符合题目要求，第9—12题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分，共48分。

）1．将可变电容器的动片旋出一些，减小动片间的正对面积，下列说法正确的是A. 电容器的电容增大B. 电容器的电容减小C. 电容器的电容不变D. 以上说法都有可能2．环形导线中有一小磁针如图1所示悬挂放置，此时环形导线未通电。

当通电后环形导线左端为正极，右端为负极，小磁针稳定后N 极所指的方向是A ．垂直纸面向里B ．垂直纸面向外C ．水平向左D ．水平向右3．如图2所示，在场强为E 的匀强电场中有A 、B 两点，AB 连线长L ，与电场线夹角为α．则AB 两点的电势差为 A ．0 B ．EL C ．EL cos α D ．EL sin α 4．下列说法正确的是 A ．沿磁感线方向，磁场逐渐减弱 B ．放在匀强磁场中的通电导线一定受到安培力 C ．磁场的方向就是通电导体所受安培力的方向D ．通电直导线所受安培力的方向一定垂直于磁感应强度和直导线所决定的平面5．如图3所示，匀强电场中A 、B 两点的场强分别用E A 、E B 表示，电势分别用ϕA 、ϕB 表示。

关于E A和E B 、ϕA 和ϕB 的大小关系，下列说法正确的是A ．E A =EB B ．E A <E BC ．ϕA =ϕBD ．ϕA <ϕB 6．如图4所示，在x 轴上方存在垂直纸面向里的匀强磁场，磁感应强度大小为B ，x 轴下方存在垂直纸面向外的匀强磁场，磁感应强度大小为2B ，两磁场右边界均足够宽。

一带负电的粒子质量为m ，电荷量为q ，从原点O 与x 轴成30°角斜向上射入磁场，且在x 轴上方磁场中的运动半径为R ，下列说法正确的是A ．粒子经偏转一定能回到原点OB ．粒子完成一次周期性运动的时间为qB m πC ．粒子在x 轴上方和下方两磁场中运动的半径之比为2:1D ．粒子从原点出发后到第二次穿过x 轴时，沿x 轴前进2R7．如图5所示，开关S 闭合后，竖直放置的平行板电容器C 两板间有一带电微粒m 处于静止，现将滑动变阻器R 的滑动片P 向下滑动一些（A 灯与B 灯均未被烧坏），待电路稳定后，与滑动片P 滑动前相比，下列说法正确的是A ．A 灯变暗，B 灯变亮B ．内阻r 消耗的热功率减小C ．带电微粒m 将加速向上运动D ．通过滑动变阻器R 的电流增大8．如图6所示，实线表示电场线，虚线表示等势面，相邻两个等势面之间的电势差相等。

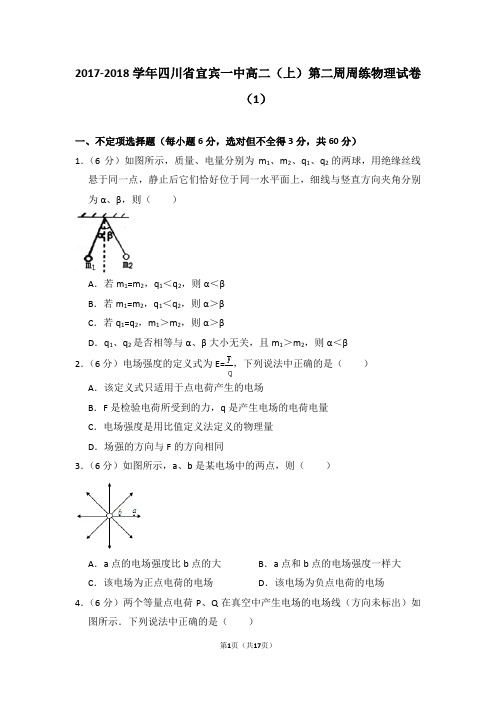

2017-2018学年四川省宜宾一中高二（上）第二周周练物理试卷（1）一、不定项选择题（每小题6分，选对但不全得3分，共60分）1．（6分）如图所示，质量、电量分别为m1、m2、q1、q2的两球，用绝缘丝线悬于同一点，静止后它们恰好位于同一水平面上，细线与竖直方向夹角分别为α、β，则（）A．若m1=m2，q1＜q2，则α＜βB．若m1=m2，q1＜q2，则α＞βC．若q1=q2，m1＞m2，则α＞βD．q1、q2是否相等与α、β大小无关，且m1＞m2，则α＜β2．（6分）电场强度的定义式为E=，下列说法中正确的是（）A．该定义式只适用于点电荷产生的电场B．F是检验电荷所受到的力，q是产生电场的电荷电量C．电场强度是用比值定义法定义的物理量D．场强的方向与F的方向相同3．（6分）如图所示，a、b是某电场中的两点，则（）A．a点的电场强度比b点的大B．a点和b点的电场强度一样大C．该电场为正点电荷的电场D．该电场为负点电荷的电场4．（6分）两个等量点电荷P、Q在真空中产生电场的电场线（方向未标出）如图所示．下列说法中正确的是（）A．P、Q 是两个等量正电荷B．P、Q 是两个等量负电荷C．P、Q 是两个等量异种电荷D．P、Q 产生的是匀强电场5．（6分）如图所示，a、b为某电场中一条电场线上的两点，哪点的电场强度大？（）A．a点B．b点C．一样大D．条件不足，无法确定6．（6分）如图所示，质量相同的两个带电粒子P、Q以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中，P从两极板正中央射入，Q从下极板边缘处射入，它们最后打在上极板的同一点上（带电粒子的重力不计）．则从开始射入到打到上极板的过程中（）A．它们运动的时间t Q＞t PB．它们运动的加速度a Q＜a PC．它们所带的电荷量之比q P：q Q=1：2D．它们的动能增加量之比△E kP：△E kQ=1：27．（6分）一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的。

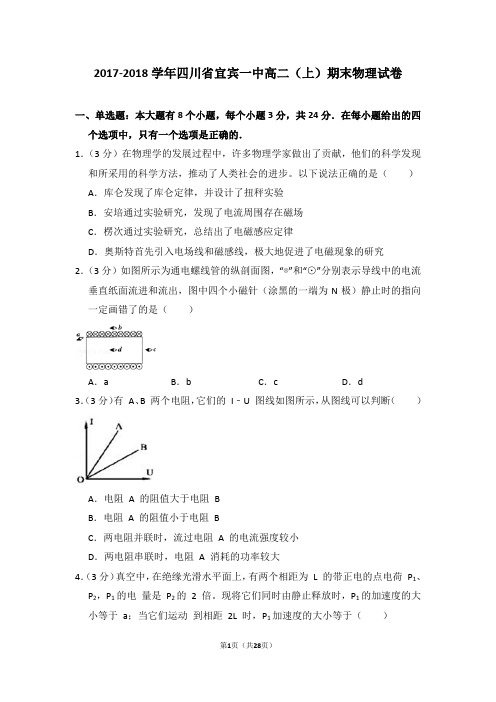

2017-2018学年四川省宜宾一中高二（上）期末物理试卷一、单选题：本大题有8个小题，每个小题3分，共24分．在每小题给出的四个选项中，只有一个选项是正确的．1．（3分）在物理学的发展过程中，许多物理学家做出了贡献，他们的科学发现和所采用的科学方法，推动了人类社会的进步。

以下说法正确的是（）A．库仑发现了库仑定律，并设计了扭秤实验B．安培通过实验研究，发现了电流周围存在磁场C．楞次通过实验研究，总结出了电磁感应定律D．奥斯特首先引入电场线和磁感线，极大地促进了电磁现象的研究2．（3分）如图所示为通电螺线管的纵剖面图，“⊗”和“⊙”分别表示导线中的电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向一定画错了的是（）A．a B．b C．c D．d3．（3分）有A、B 两个电阻，它们的I﹣U 图线如图所示，从图线可以判断（）A．电阻A 的阻值大于电阻BB．电阻A 的阻值小于电阻BC．两电阻并联时，流过电阻A 的电流强度较小D．两电阻串联时，电阻A 消耗的功率较大4．（3分）真空中，在绝缘光滑水平面上，有两个相距为L 的带正电的点电荷P1、P2，P1的电量是P2的2 倍。

现将它们同时由静止释放时，P1的加速度的大小等于a；当它们运动到相距2L 时，P1加速度的大小等于（）A．B．C．2a D．4a5．（3分）如图所示，P、Q是两个电荷量相等的正点电荷，它们连线的中点是O，A、B是中垂线上的两点，且OA＜OB，电子在A、B两点受到的电场力大小和具有的电势能分别用F A、F B、E PA、E PB表示，则（）A．一定有F A＞F B B．一定有E PA＜E PBC．一定有F A=F B D．可能有E PA=E PB6．（3分）在如图所示的电路中，闭合开关S，在安全范围内将滑动变阻器滑片P向右移动（不计灯L电阻的变化，图中均为理想电表），在此过程中（）A．灯泡L 变暗B．电压表示数变小C．电流表示数变小D．电容器正在充电7．（3分）初速度为v0的电子（重力不计），沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则（）A．电子将向右偏转，动量不变B．电子将向左偏转，动量变化C．电子将向左偏转，动能变化D．电子将向右偏转，动能不变8．（3分）1922年英国物理学家阿斯顿因质谱仪的发明和同位素的研究荣获了诺贝尔奖。

嗦夺市安培阳光实验学校2017～2018学年度上学期高二月考（一）理科物理试题 2017.9 选对不全得2分）1．下面说法正确的是( )A. 我们通常所说的1号干电池的容量比7号干电池的容量大B. 电源电动势等于电源正、负极之间的电势差C. 同一电源接入不同的电路，电动势会发生变化D. 电动势和电势差的单位相同，电动势实质上就是电势差2．A 为已知电场中的一固定点，在A 点放一个电荷量为q 的正的点电荷，所受的电场力为F ，A 点的场强为E ，则：A. 若在A 点换上点电荷-q ，A 点的场强方向将发生变化B. 若在A 点换上点电荷-q ，电荷的受力方向将发生变化C. 若将A 点的电荷移去，A 点的场强将变为零D.若在A 点换上电荷量为2q 的点电荷，所受力为2F ，A 点的场强变为2E 3．铜的摩尔体积为V ，密度为ρ，每摩尔铜原子有n 个自由电子，今有一根横截面为S 的铜导线，当通过的电流为I 时，电子平均定向移动的速率为（ ）A. I neSρ B. I neSC.I neSVD.VIneS4．如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线 和等势线。

则（ ）A. 场强E a >E b ，E b >E cB. 电势φa >φb ，φc >φbC. 沿cb a 路径移动质子与电子，电荷的电势能改变是一样的D. 沿bc 方向直线射入的电子有可能做曲线运动5．带正电的空心金属球壳置于绝缘支架上，将4个原来不带电的金属小球按图示位置放置，A 球用绝缘轻绳竖直悬挂，B 球接地，C 球用导线与球壳内部相连，D 球与球壳内部接触。

设大地电势为零，当达到静电平衡时，下列说法正确的是（ ）A. 由于静电感应，A 球带负电，电势为正B. B 球接地不带电，电势为零C. C 球带正电，电势与球壳电势相等D. D 球带正电，电势为零6．如图所示，水平方向的匀强电场中，有一质量为m 的带电小球，用长为l 的细线悬于点O ，当小球平衡时，细线和竖直方向的夹角为θ，现给小球一个初速度，速度方向和细线垂直，使小球恰能在竖直平面内做圆周运动，则圆周运动过程中速度的最小值为（ ） A. gl B. glcos θ C.gl cos θD. 07．如图所示是电阻R 的I-U 曲线，图中α=370由此可得（ ）A ．电阻与其两端的电压成正比B ．I －U 图象的斜率表示电阻的倒数，所以R ＝1/tan37°＝4/3 ΩC ．此导体的电阻R ＝U/I =2 ΩD ．在R 两端加6.0 V 电压时，每秒通过导体截面的电荷量是3.0 C8．如图所示，匀强电场中某直线上的两点A 、B 相距0.2 m ，正电荷电量q ＝10-6C ，10 20 U/V从A 移到B ，电场力做功为2×10-6J ，则( )A. 该电场的场强为10 V/mB. 该电场的场强方向由A 指向BC. A 、B 间的电势差为2 VD. A 点的电势比B 点的高9.如图所示，R 是一个定值电阻，A 、B 为水平正对放置的两块平行金属板，B板接地，两板间带电微粒 P 处于静止状态，则下列说法正确的是( )A ．若增大A 、B 两金属板的间距，则有向右的电流通过电阻RB ．若错开A 、B 两金属板的间距，P 保持原静止状态C ．若紧贴A 板内侧插入一块一定厚度的金属片，P 将向上运动D ．若紧贴B 板内侧插入一块一定厚度的陶瓷片，P 原位置电势减小10．如图所示，a 、b 、c 、d 四个质量均为m 的带电小球恰好构成“三星拱月”之形，其中a 、b 、c三个完全相同的带电小球在光滑绝缘水平面内的同一圆周上绕O 点做半径为R 的匀速圆周运动，三小球所在位置恰好将圆周等分．小球d 位于O 点正上方h 处，且在外力F 作用下恰处于静止状态，已知a 、b 、c 三小球的电荷量均为q ，d 球的电荷量为6q ，h=2R ．重力加速度为g ，静电力常量为k ，则（ ） A. 小球d 一定带正电 B. 小球b 的周期为23R mRT qkπ=C. 小球c 的加速度大小为2233kq mRD. 外力F竖直向上，大小等于2226kq mg R+ 二、实验题（每小题8分，共16分）11．如图所示实验装置可用来探究影响平行板电容器电容的因素，其中电容器左侧极板和静电计外壳接地，电容器右侧极板与静电计金属球相连．（1）使电容器带电后与电源断开（选填变大，变小或不变）①将左极板上移，可观察到静电计指针偏转角_______；②将极板间距离减小时，可观察到静电计指针偏转角_____；③两板间插入一块玻璃，可观察到静电计指针偏转角______；（2）下列关于实验中使用静电计的说法中正确的有（ ）A ．使用静电计的目的是观察电容器电压的变化情况B ．使用静电计的目的是测量电容器电量的变化情况C ．静电计可以用电压表替代D ．静电计可以用电流表替代E 1E12.如图甲为某同学描绘额定电压为3.8V 的小灯泡伏安特性曲线的实验电路图。

2017-2018学年度第一学期期末考试（难度中）高二物理试卷(90分钟、100分)第Ⅰ卷一、选择题（每小题4分，共48分）下列各题给出的四个答案中只有一个答案是正确的，请将正确答案选出。

1.真空中有完全相同的两个金属小球，固定在绝缘平面上相距r ，其中一个小球带电量为q 的正电，另一个小球带电量为2q 的负电，两球间的静电力是F ，要使两球间的静电力为4F ，下列选项可行的是A. 将带正电的球带电量扩大2倍B. 将带负电的球带电量扩大2倍C. 将两球之间的距离扩大2倍D. 将两球之间的距离缩小2倍2.如图A 、B 两电荷均带正电，且电荷B 的带电量是电荷A 的2倍，P 点在A 、B 连线的中点，电荷A 在P 点形成的电场强度大小是E ，则P 点的合场强大小和方向分别是 A. 3E ，向左 B. 3E ，向右 C. E ，向左 D. E ，向右3.如图A 、B 是场源电荷+Q 的电场中的两点，将一负电荷q 从A 移到B ，下列正确的是 A. 电场力做正功，电势能增加 B. A 点电势比B 点高 C. 电场力不做功，电势能减少 D. A 点电势比B 点低4.如图所示是利用静电计研究平行板电容器的电容与哪些因素有关的实验装置示意图，下面的叙述符合实际观测结果的是A. a 板向右平移，静电计指针偏转角度变小B. a 板向上平移，静电计指针偏转角度变小C. a 板向左平移，静电计指针偏转角度变小D ．在ab 间插入一块绝缘介质，静电计指针偏转角度变大5.一个电动势为E 内阻为r 的电源，接有阻值是R 的外电路，用U R 表示路端电压，U r 表示内电压，用I 表示通过电源的电流强度，下列关系式中错误．．的是 A.E=U R +U r B.E=U R +Ir C. E=U R +U r +Ir D. E=I(R+r)+ A + B•P a b+ Q • B•A6.一个额定电压为U 的电动机正常工作时的电流强度是I ，电动机的直流电阻是R ，在该电动机正常工作的情况下，下列说法正确的是A. 电动机的输入总功率是I 2RB. 电动机的热功率是UIC. 电动机输出的机械功率是UI-I 2RD. 电动机输出的机械功率是UI7.一根均匀的电阻丝，阻值是R ，下列说法正确的是A.将电阻丝均匀拉长一倍，阻值为2RB.将电阻丝对折起来拧在一起，阻值为2RC.将电阻丝均匀拉长一倍，阻值为4RD.将电阻丝对折起来拧在一起，阻值为R/28.如图所示的电路中电源的内阻不能忽略，当滑动变阻器的滑动触点向上移动时，下列分析正确的是A. 电压表读数增大，电流表读数减小B. 电压表读数减小，电流表读数增大C. 电压表读数和电流表读数都减小D. 电压表读数和电流表读数都增大9.关于磁通量、磁通密度和磁感应强度的理解，下列正确的是A. 单位面积穿过的磁感线的多少叫做磁通量，磁通量的单位是“韦伯”B. 磁通量是描述磁场强弱的物理量，磁通量越大表示磁场越强C. 磁通密度是描述磁场强弱的物理量，其单位是“特斯拉”D. 若在磁感应强度为B 的匀强磁场中有垂直于磁场的平面S ，则磁通密度是BS10.有两根导线相距较近，当两导线通有电流I 时会有相互作用，下列正确的是 A. I 同向时相互排斥，相距越近斥力越大 B. I 同向时相互吸引，相距越近引力越小 C. I 反向时相互吸引，相距越近引力越大 D. I 反向时相互排斥，相距越近斥力越大11.如图表示电场和磁场同时存在的区域，一个不计重力的正电荷以某一初速度进入该区域后将会沿着虚线方向直线通过该区域，下列分析正确的是 A. 若撤掉电场而保留磁场，电荷将向上偏并沿抛物线运动 B. 若撤掉电场而保留磁场，电荷将向上偏并沿圆弧运动-+× × × ×× × × × × × × ×+C. 若撤掉电场而保留磁场，电荷将向下偏并沿圆弧运动D. 若撤掉磁场而保留电场，电荷将向下偏并沿圆弧运动12.如图甲所示电路中，电流表A 1和A 2的内阻相同，A 2与R 1串联，当电路两端接在电压恒定的电源上时，A 1的示数为3A ，A 2的示数为2A ，；现将A 2改为与R 2串联，如图乙所示，再接在原来的电源上，那么 A. A 1示数增大，A 2示数减小 B. A 1示数增大，A 2示数增大 C. A 1示数减小，A 2示数减小 D. A 1示数减小，A 2示数增大第Ⅱ卷二、实验题（24分）13．有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度. 用它测量一小球的直径，如图甲所示的读数是mm. 用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是 mm.甲 乙 14．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:A.电池组（3 V,内阻1Ω）B.电流表（0～3 A,内阻0.0125Ω）C.电流表（0～0.6 A,内阻0.125Ω）D.电压表（0～3 V,内阻3 k Ω）E.电压表（0～15 V,内阻15 k Ω）F.滑动变阻器（0～20Ω,额定电流1 A ）G.滑动变阻器（0～2 000Ω,额定电流0.3 A ）H.开关、导线（1）上述器材中应选用的是 ；（填写各器材的字母代号） （2）实验电路应采用电流表 接法；（填“内”或“外”）[来源:学科网] （3）设实验中,电流表、电压表的某组示数如下图所示，图示中I = A ，U = V 。

2017-2018学年四川省宜宾一中高二（上）期中物理试卷一、选择题（本小题共10小题，每小题6分，共60分，全选对的得6分，未选全得3分，有错选的得0分）1．（6分）在做“奥斯特实验”时，下列操作中现象最明显的是（）A．沿电流方向放置磁针，使磁针在导线的延长线上B．沿电流方向放置磁针，使磁针在导线的正下方C．电流沿南北方向放置在磁针的正上方D．电流沿东西方向放置在磁针的正上方2．（6分）地球是一个大磁体：①在地面上放置一个小磁针，小磁针的南极指向地磁场的南极；②地磁场的北极在地理南极附近；③赤道附近地磁场的方向和地面平行；④北半球地磁场方向相对地面是斜向上的；⑤地球上任何地方的地磁场方向都是和地面平行的．以上关于地磁场的描述正确的是（）A．①②④B．②③④C．①⑤D．②③3．（6分）一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图所示，那么这束带电粒子可能是（）A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束4．（6分）如图所示，螺线管中通有电流，如果在图中的a、b、c三个位置上各放一个小磁针，其中a在螺线管内部，则（）A．放在a处的小磁针的N极向左B．放在b处的小磁针的N极向右C．放在c处的小磁针的S极向右D．放在a处的小磁针的N极向右5．（6分）在地球赤道附近地磁场的方向近似为水平向北．在一根东西方向水平驾设的直流输电导线中，通有自西向东方向的电流．由于地磁场的作用，该导线受到安培力的方向为（）A．向上B．向下C．向南D．向北6．（6分）一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈圆心重合，当两线圈通入如图所示的电流时，从左向右看，线圈L1将（）A．不动B．顺时针转动C．逆时针转动D．向纸面内平动7．（6分）质量为m，长度为L的金属细杆放在倾角为θ的斜面上，杆与斜面间的动摩擦因数为μ．杆中通有垂直纸面向里的恒定电流．整个装置处在如图所示的匀强磁场中，金属杆处于静止状态．其中杆与斜面间的摩擦力可能为零的是（）A．①③B．②③C．①②④D．②③④8．（6分）如图所示为三根通电平行直导线的断面图．若它们的电流大小都相同，且ab=ac=ad，则a点的磁感应强度的方向是（）A．垂直纸面指向纸里B．垂直纸面指向纸外C．沿纸面由a指向b D．沿纸面由a指向d9．（6分）如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为（）A．πBR2B．πBr2C．nπBR2D．nπBr2 10．（6分）如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，并以OO′为轴转动，则穿过平面的磁通量的情况是（）A．如图所示位置时等于BSB．若从初始位置转过60°角，磁通量为BSC．若从初始位置转过90°角，磁通量为零D．若从初始位置开始，转过180°角，磁通量变化为0二．实验题11．（12分）如图为一正在测量中的多用电表表盘．使用时红表笔插入多用表的正（+）插孔，则：（1）测电压时，电流从表笔流入多用电表；测电阻时，电流从表笔流出多用电表；测电流时，电流从表笔流入多用电表．（2）如果是用直流10V挡测量电压，则读数为V．（3）如果是用“×1”挡测量电阻，则读数为Ω．（4）如果是用直流5mA挡测量电流，则读数为mA．12．（10分）为测定某一电池组的电动势和内阻，实验原理如图甲所示，虚线框内为用灵敏电流计改装的电流表，为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻．（1）已知灵敏电流计G的满偏电流I g=100μA、内阻r g=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；（2）根据图甲，用笔画线代替导线将图乙连接成完整电路；某次试验的数据如表所示：该小组借鉴“研究匀变速直线运动”实验中计算加速度的方法（逐差法），计算出电池组的内阻r=Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是．三．计算题13．（8分）如图所示，在与水平方向夹角为60°的光滑金属导轨间有一电源，在相距1m的平行导轨上放一质量为m=0.3kg的金属棒ab，通以从b→a，I=3A 的电流，磁场方向竖直向上，这时金属棒恰好静止．求：（1）匀强磁场磁感应强度的大小；（2）ab棒对导轨的压力．（g=10m/s2）14．（10分）如图所示，水平放置的两导轨P、Q间的距离L=0.5m，垂直于导轨平面的竖直向上的匀强磁场的磁感应强度B=2T，垂直于导轨放置的ab棒的质量m=1kg，系在ab棒中点的水平绳跨过定滑轮与重量G=3N的物块相连．已知ab棒与导轨间的动摩擦因数μ=0.2，电源的电动势E=10V、内阻r=0.1Ω，导轨的电阻及ab棒的电阻均不计．要想ab棒处于静止状态，R应在哪个范围内取值？（g取10m/s2）2017-2018学年四川省宜宾一中高二（上）期中物理试卷参考答案与试题解析一、选择题（本小题共10小题，每小题6分，共60分，全选对的得6分，未选全得3分，有错选的得0分）1．（6分）在做“奥斯特实验”时，下列操作中现象最明显的是（）A．沿电流方向放置磁针，使磁针在导线的延长线上B．沿电流方向放置磁针，使磁针在导线的正下方C．电流沿南北方向放置在磁针的正上方D．电流沿东西方向放置在磁针的正上方【分析】根据地磁场的方向，小磁针静止时，南北指向，当通电后，发生转动，即可确定电流周围存在磁场，从而即可求解．【解答】解：小磁针，只有地磁场的作用下，处于南北方向，A、当使磁针在导线的延长线上时，没有磁场作用，故现象不明显，故A错误；B、当垂直导线方向放置磁针，使磁针在导线的正下方，由右手螺旋定则可知，小磁针不会转动，故B错误；C、当导线沿南北方向放置在磁针的正上方，可知，小磁针会向东西方向偏，故C正确；D、当沿东西方向放置在磁针的正上方，仍不会偏转，故D错误；故选：C。

2017-2018学年四川省宜宾一中高二（上）第二周周练物理试卷（2）一、选择题（本小题共8题，1-6题每题6分，7、8题全选对得8分，未选全得4分，有选错的0分）1．（6分）如图的装置叫做“雅各布天梯”，两个用金属丝弯成的电极A，B分别与起电机的正、负两级相连，金属丝电极上能够聚焦大量的正、负电荷，正、负电荷通过电极间的空气放电，产生明亮的电弧，电弧随着热空气上升，就像以色列的祖先雅各布梦中见到的天梯，在电极放电过程中，下列说法正确的是（）A．电极A得到的电荷数多于电极B失去的电荷数B．电极A得到的电荷数等于电极B失去的电荷数C．电极A得到的电荷数少于电极B失去的电荷数D．条件不足，不能判定电极A，B得失电荷间的数量关系2．（6分）将一束塑料包扎带一端打结，另一端撕成细条后，用手迅速捋细条，观察到细条散开现象的分析中，正确的是（）A．撕成细条后，由于空气浮力使细条散开B．撕成细条后，所受重力减小，细条自然松散C．由于摩擦起电，细条带同种电荷，相互排斥散开D．细条之间相互感应起电，相互排斥散开3．（6分）如图所示，在光滑的水平绝缘桌面上，带电小球A固定，带电小球B在AB间库仑力的作用下以速率v0绕A做半径为r的匀速圆周运动，若使其绕A做匀速圆周运动的半径变为2r，则B球的速度大小应变为（）A．B．C．2v0D．4．（6分）如图所示，以O为圆心的圆周上有六个等分点a、b、c、d、e、f．等量正、负点电荷分别放置在a、d两处时，在圆心O处产生的电场强度大小为E．现将a处点电荷移至其他位置，O点的电场强度随之改变，下列说法中正确的是（）A．移至c处，O处的电场强度大小为E，方向沿OeB．移至b处，O处的电场强度大小为，方向沿OdC．移至e处，O处的电场强度大小为，方向沿OcD．移至f处，O处的电场强度大小为E，方向沿Oe5．（6分）如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方向飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则（）A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的动能，一个增加一个减小6．（6分）如图所示，在某一点电荷Q产生的电场中，有a、b两点．其中a点的场强大小为E a，方向与ab连线成120°角；b点的场强大小为E b，方向与ab 连线成150°角．则关于a、b两点场强大小及电势高低说法正确的是（）A．E a=3E b B．C．?a＞?b D．?a＜?b7．（6分）图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子（）A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化大于由b点到c点的动能变化8．（6分）如图所示，长为L，倾角为θ的光滑绝缘斜面处于电场中，一带电量为+q，质量为m的小球，以初速度v0由斜面底端的A点开始沿斜面上滑，到达斜面顶端的速度仍为v0，则（）A．A、B两点的电势差一定为B．小球在B点的电势能一定大于小球在A点的电势能C．若电场是匀强电场，则该电场的场强最小值一定是D．若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是正电荷二、计算题：9题16分，10题20分，11题26分9．（16分）如图所示，一质量为m=1.0×10﹣2kg，带电量大小为q=1.0×10﹣6C 的小球，用绝缘细线悬挂在水平向右的匀强电场中，假设电场足够大，静止时悬线向左与竖直方向成37°角．小球在运动过程中电量保持不变，重力加速度g取10m/s2．（1）小球带的电性（2）求电场强度E．（3）若在某时刻将细线突然剪断，求经过1s时小球的速度大小v及方向．（sin =0.8）37°=0.6，cos 37°10．（10分）如图所示，质量m=2.0×10﹣4kg、电荷量q=1.0×10﹣6C的带正电微粒静止在空间范围足够大的电场强度为E1的匀强电场中．取g=10m/s2．（1）求匀强电场的电场强度E1的大小和方向；（2）在t=0时刻，匀强电场强度大小突然变为E2=4.0×103N/C，且方向不变．求在t=0.20s时间内电场力做的功；（3）在t=0.20s时刻突然撤掉电场，求带电微粒回到出发点时的动能．11．（26分）如图，板间距为d、板长为4d的水平金属板A和B上下正对放置，并接在电源上．现有一带电的质点沿两板中心线以某一速度水平射入，当两板间电压U=U0，且A接负时，该质点就沿两板中心线射出；当A接正时，该质点就射到B板距左端为d的C处．取重力加速度为g，不计空气阻力．（1）求质点射入两板时的速度；（2）当A接负时，为使带电质点能够从两板间射出，求：两板所加恒定电压U的范围（结果用电压U0表示）．2017-2018学年四川省宜宾一中高二（上）第二周周练物理试卷（2）参考答案与试题解析一、选择题（本小题共8题，1-6题每题6分，7、8题全选对得8分，未选全得4分，有选错的0分）1．（6分）如图的装置叫做“雅各布天梯”，两个用金属丝弯成的电极A，B分别与起电机的正、负两级相连，金属丝电极上能够聚焦大量的正、负电荷，正、负电荷通过电极间的空气放电，产生明亮的电弧，电弧随着热空气上升，就像以色列的祖先雅各布梦中见到的天梯，在电极放电过程中，下列说法正确的是（）A．电极A得到的电荷数多于电极B失去的电荷数B．电极A得到的电荷数等于电极B失去的电荷数C．电极A得到的电荷数少于电极B失去的电荷数D．条件不足，不能判定电极A，B得失电荷间的数量关系【分析】在电极放电过程中，电荷的总量保持不变．【解答】解：根据电荷守恒定律可知，电荷既不能凭空产生，也不会凭空消失，电荷的总量保持不变，所以在电极放电过程中，电极A得到的电荷数等于电极B失去的电荷数。

四川省宜宾市2017-2018学年高二上学期期末物理试卷一、选择题：（本大题有10个小题，每个小题4分，共40分．在每小题给出的四个选项中，有一个或一个以上的选项正确，全选对的得4分，选对但不全的得3分，有错或不答的得0分．）1．（4分）下列说法正确的是（）A．卡文迪许通过扭秤实验测出了静电力常量B．电流的磁效应是法拉第发现的C．摩擦起电是在摩擦的过程中创造了电荷D．E=是通过比值法来定义物理量2．（4分）真空中有两个点电荷Q1、Q2相距为r，若将Q2的电荷量增加为原来的3倍，并将两个点电荷间的距离减为原来的一半，那么在前后两种情况下，两个点电荷之间的作用力之比为（）A．1：16 B．1：12 C．12：1 D．6：13．（4分）如图所示是电饭锅电路原理示意图，S是感温材料制造的开关．电饭锅工作时有两种状态：一种是锅内水烧开前的加热状态，另一种是锅内水烧开后的保温状态，已知电饭锅的额定电压为220V，加热功率为550W，保温功率为22W．当开关S闭合时，电饭锅所处的工作状态和R2的阻值分别是（不考虑R1、R2的电阻受温度变化的影响）（）A．加热，88ΩB．加热，2200ΩC．保温，88ΩD．保温，2200Ω4．（4分）如图所示，在离子发生器正下方有一根水平放置的通电直导线，电流方向向右，则发生器向右发出的正离子束将（）A．向下偏转B．向上偏转C．向纸外偏转D．向纸里偏转5．（4分）在如图所示的电路中，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A．灯泡L变亮B．电压表读数变小C．电流表读数变大D．电容器C上电荷量增大6．（4分）如图所示，实线是点电荷形成的电场线，一个电子以v a的速度从a点运动到b 点，速度变为v b，虚线为该粒子的运动轨迹，则下列说法中正确的是（）A．A B所在的电场线的方向从A到BB．电子在a处的加速度一定大于在b处的加速度C．电子在a处的电势能大于在b处的电势能D．电子在a处的动能大于在b处的动能7．（4分）如图所示，线圈M和线圈N绕在同一铁芯上，线圈M所在的电路中串联着电池、开关与滑动变阻器，线圈N两端与电流计相连，若电流从左（右）侧进入电流计则电流计的指针向左（右）侧偏转．则以下说法正确的是（）A．开关S闭合的瞬间，电流计指针向右偏B．开关S闭合后其他部分不动，则电流计指针会逐渐回到原位置处C．开关S闭合，滑片P向左滑动，则电流计的指针向左偏D．开关S闭合后其他部分不动，只增大N的匝数，则穿过线圈N的磁通量增大8．（4分）如图所示，电阻均匀分布的金属正方形线框的边长为L，正方形线框的一半放在垂直于线框平面向里的匀强磁场中，其中A、B为上下两边的中点．在磁场以变化率k均匀减弱的过程中（）2A．线框产生的感应电动势大小为kLB．A B两点之间的电势差大小为C．A B两点之间的电势差大小为D．线框中的感应电流方向沿ADBCA9．（4分）如图，两极板间有竖直向下的匀强电场，一不计重力的带电粒子，先后两次从两极板间的左端某点垂直于电场线进入匀强电场中，第一次刚好从上极板右边缘射出，第二次正好打在上极板的中点．则（）A．粒子带正电B．先后两次在电场中运动的时间之比为2：1C．先后两次进入电场的速度之比为2：1D．先后两次动能的增加量之比为1：110．（4分）如图所示，光滑水平轨道与半径为R的光滑竖直半圆轨道在B点平滑连接．在过圆心O的水平界面MN的下方分布有水平向右的匀强电场．现有一质量为m，电量为+q 的小球从水平轨道上A点由静止释放，小球运动到C点离开圆轨道后，经界面MN上的P 点进入电场（P点恰好在A点的正上方．小球可视为质点，小球运动到C点之前电量保持不变，经过C点后电量立即变为零）．已知A、B间距离为2R，重力加速度为g．在上述运动过程中，（）A．小球经过C点时的速度大小为B．电场强度大小E=C．小球经过B点时动能最大D．小球的最大动能为mgR（1+）二．实验题（本题共2个小题，满分15分）11．（6分）利用通电导线在磁场中受到的安培力与磁感应强度的关系就可以测定磁感应强度的大小．实验装置如图所示，弹簧测力计下端挂一矩形多匝线圈，将矩形线圈的短边全部置于蹄形磁铁N极、S极间磁场中的待测位置且短边保持水平．为了简化测量过程，放置矩形线圈时，矩形线圈所在的平面要与N极S极的连线（填“垂直”或“平行”）；当开关未闭合时弹簧测力计的读数为F0，它表示的是；接通电路开关，调节滑动变阻器的滑动片使电流表读数为I，此时弹簧测力计的读数增大为F；再测出线框在磁场中的这条边的长度L，如果线圈匝数为N，可以得出待测磁场的磁感应强度B=．12．（9分）某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图（a）所示的电路．ab是一段电阻率较大的粗细均匀的电阻丝，滑动片P与电阻丝接触始终良好．（1）实验中用如图（b）所示的仪器测量电阻丝的直径，该仪器叫．（2）实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记录如表：X（m）0.10 0.20 0.30 0.40 0.50 0.60U（V） 1.50 1.72 1.95 2.00 2.10 2.18I（A）0.49 0.43 0.38 0.33 0.31 0.28U/I（Ω） 3.06 4.00 5.13 6.06 6.77 7.79①一同学根据实验数据绘制了如图（c）所示的U﹣I图象，可得电源的电动势E=V；内阻r=Ω；②请你根据表中数据在图（d）上描点连线作U/I和x关系图线；③根据测得的直径可以算得金属丝的横截面积s=0.12×10﹣6m2，利用图（d）图线，可求得电阻丝的电阻率ρ为Ω？m（保留两位有效数字）．三．计算题（本题共4个小题，满分45分．要写出必要的文字说明、公式，只有答案的不给分）13．（10分）如图，两条光滑金属导轨MN、EF相互平行地固定在水平桌面上，导轨之间的间距d=0.2m，导轨处于磁感应强度B=1T、方向竖直向下的匀强磁场中，两导轨左端接有一阻值R=0.4Ω的小灯泡．电阻R cd=0.1Ω的导体cd垂直放置在导轨上，当用一水平恒力作用在导体cd上，使之以v=5m/s的速度匀速向右运动，小灯泡恰能正常发光（除灯泡和cd杆外其余电阻不计）．求：（1）感应电动势的大小；（2）水平恒力的大小；（3）小灯泡的额定功率．14．（10分）如图所示，倾角θ=30°的光滑斜面固定在水平地面上，斜面顶端a离地高度h=2.5cm，整个装置处于水平向左的匀强电场中．一个质量m=0.3kg，带电量q=+0.01C的物体（可视为质点）从斜面顶端静止释放，经过t=0.2s到达斜面底端b点（g取10m/s2）．求：（1）物体到达斜面底端b时的速度大小；（2）电场强度E的大小；（3）电场中a到b两点之间的电势差．。
