螺纹规格大全————————————————————————————————作者：————————————————————————————————日期:螺纹规格大全.我找了好久.很有用．第一章国标螺纹的一般知识一. 螺纹的分类ﻫ1.螺纹分内螺纹和外螺纹两种；2．按牙形分可分为：1）三角形螺纹2)梯形螺纹３)矩形螺纹４)锯齿形螺纹；3．按线数分单头螺纹和多头螺纹;ﻫ4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加ＬH,如M２4×１.5LH;5．按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、6０°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹１．米制普通螺纹用大写M表示，牙型角2α=60°(α表示牙型半角）;2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1．粗牙普通螺纹标记一般不标明螺距,如Ｍ２0表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M３0×1.5表示细牙螺纹、其中螺距为1.５。

２.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。

3. 米制普通螺纹的标记：M２0－6H、M2０×1.５ＬH-6g-40,其中Ｍ表示米制普通螺纹,20表示螺纹的公称直径为20ｍm,1．5表示螺距，ＬH表示左旋，６H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度;3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ=公称直径－P;铸铁φ＝公称直径-1.０5~1.1P；加工外螺纹光杆直径取φ=公称直径－0.1３P)：ﻫ表1常用米制普通粗牙螺纹的直径/螺距ﻫ公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M５0.8 ４.1 4.2 ４．9 M２4 3 20．821 23.7Ｍ６1 4.9 5 5.9 M27 3 23．8 24 ２6.7 ﻫＭ8 1.25 ６.6 6.7 ７.９M３0 3.５２6.3 2６.5 ２9.6ﻫM1０１.5 8.３8.5 ９.8 M33 3.5２9.３2９.5 ３２.6 ﻫM1２1．75１0.3 １0.４11.8Ｍ3６ 4 3１.7 32 3５．5 ﻫM１４２11.7１2 13.7 M42 4.5 ３7.２３７.5 41.5 ﻫM16 ２1３．8 １4 １5.7 M4８５4２.5 43 47.5Ｍ18 ２.5 15．3 15．５17．7 Ｍ5６5.5 ５0 50.555.5 ﻫM2０2.5 １7．317.5 １9.7 Ｍ64 ６５7.5 58 ６3．５ﻫ３.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算:d＝D-1．0８25P，其中Ｄ为公称直径,Ｐ为螺距。

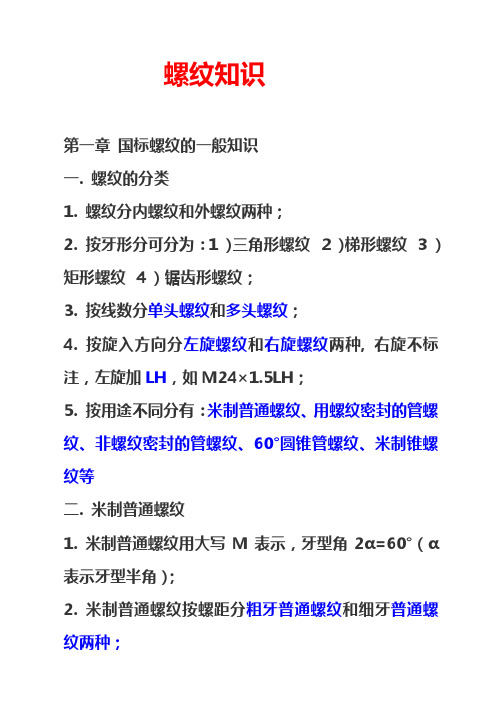

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

一.名词解释1. 外螺纹：在圆柱外表面上的螺纹。

也叫阳螺纹，如螺栓2. 内螺纹：在圆柱内表面（即圆孔）上的螺纹。

也叫阴螺纹，如螺母3. 螺距：螺纹相邻两牙尖之间的轴向距离4. 旋向：螺栓拧进螺母时的旋转方向，有左旋和右旋两种5. 圆锥管螺纹：带锥度的螺纹，如果是外螺纹，螺纹头部的直径小，根部的直径大；如果是内螺纹，前面口部的直径大，后面尾部的直径小。

（注：圆锥管螺纹有55゜牙形角和60゜牙形角两种，后者也叫NPT螺纹）二．常见的螺纹1. 普通螺纹，代号M，公制2. 圆柱管螺纹，代号G，英制3. 圆锥管螺纹，英制，分为两种：A：55゜牙形角圆锥管螺纹：a：圆锥内螺纹，代号Rcb：与圆锥外螺纹配合的圆柱内螺纹，代号Rpc：圆锥外螺纹，代号RB：60゜牙形角圆锥管螺纹，代号NPT（注：一般，若需注明内，外螺纹，可在NPT后加F（内螺纹）、M（外螺纹），但不知什么原因，在我们的K-TEK产品选型样本中，他们将F和M加在了NPT的前面）4. 另外，我国还有两种螺纹标记ZG和Z，ZG表示55゜牙形角圆锥管螺纹，相当于现在的R;Z表示60゜牙形角圆锥管螺纹，相当于现在的NPT三. 举例说明eg 1：Rc 1/2——55゜牙形角圆锥管螺纹，尺寸代号1/2NPT 1/2——60゜牙形角圆锥管螺纹，尺寸代号1/2eg 2：M10——表示公称直径为10mm的普通螺纹M24*1.5——表示公称直径为24mm，螺距为1.5mm的细牙普通螺纹右旋：符合右手定则，右手握拳，将右手的大拇指指向螺旋件的运动方向，其余四指方向指向螺旋件的旋转方向。

上紧右旋螺丝（尤其是螺丝）适合右手用力的生理特点，因此作为一个标准规范被执行。

常见的螺丝、螺栓，如果不加以说明，都是右旋的。

右旋有时也用来起区分的作用，比如:助燃气体气瓶和惰性气体气瓶是右旋螺纹。

左旋：符合左手定则。

用于右旋螺纹不能满足的地方。

二.例如:因为运动方向可能导致松动的地方---自行车的左脚踏板芯轴；保证右旋习惯的地方----机床进给丝杠；起区分的作用----可燃气体气瓶；双向运动---拉器等....。

螺纹知识大全( 最全)螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“柱/锥”和“锥/锥”配合的管螺纹则同时具有连接和密封之双重功效.另外,我公司部份产品中所用的慢开阀芯(螺旋阀芯)的螺纹副则属于传动类螺纹,这类螺纹多为梯形螺纹、矩形螺纹或锯齿形螺纹,它们主要用于传动类用途,但也可用于连接用途. 今天，我将简单介绍一下几类常用螺纹的基本知识及其相关的加工工艺。

因为本人才识有限，所编讲稿中必有一些错误之处，希望各位能及时给予指出与纠正，谢谢！螺纹的分类方法1) 用途分类法分为:紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等.2) 牙型分类法分为:梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60∘及55∘螺纹等.3) 配合性质或型式法分为:过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱/锥”配合螺纹、“柱/柱”配合螺纹等.4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等.5) 单位分类法分为: 英制螺纹和米制螺纹.6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等.上述六种分类法中,用途分类法为最基本的分类方法.卫浴行业常用螺纹汇总卫浴行业常用螺纹的标注形式举列第一章公制普通螺纹1.1 公制普通螺纹综述普通螺纹是联接螺纹的基本形式,其牙型呈三角形,牙型角为60∘,它是米制螺纹中应用最广的一种螺纹.公制普通螺纹是销住欧洲、澳洲和国内产品中应用最为广泛的一种螺纹. 中国的普通螺纹标准与ＩＳＯ标准基本相同,其它各国的米制普通螺纹标准也基本上与ＩＳＯ标准相同．我们在这里介绍的就是中国的普通螺纹国家标准.其系列标准代号可在后面附录中查询.其它国家的公制普通螺纹标准如下:英国BS 3643;德国DIN 13;法国NFE03-013;日本JIS B0205、JIS B0207;国际ISO 68、ISO 261、ISO 724、ISO 965/1~965/3.日常的设计工作中应依椐产品销售地的不同选择相应的标准进行设计和生产指导.在世界主要工业国中，德国和法国的普通螺纹使用米制而不用英寸制；日本的普通螺纹是米制和英寸制并存且以米制为主；而美、英虽也颁布了米制普通螺纹国家标准,但美国实际使用却较少，他大量使用的是英寸制统一螺纹.在英国米制普通螺纹的应用范围正逐渐扩大,大部分厂家现在同时使用米制普通螺纹和英寸制统一螺纹,早期的英寸制惠氏螺纹正逐步被淘汰.普通螺纹要素尺寸由直径和螺距二者所组成.普通螺纹将螺纹大径的基本尺寸作为代表螺纹尺寸的直径即公称直径.其直径分为三个系列,规定应优先选用第一系列,其次是第二系列,第三系列尽可能不用.普通螺纹有粗、细牙之分,其中对小于和等于68mm的直径,可分为粗牙和细牙两种.对于大于68mm的螺纹,标准给定的所有规格全部为细牙螺纹.普通螺纹的螺纹代号是由字母“M”、“公称直径X螺距”及“旋向”所组成的.螺纹代号中普通螺纹的粗牙螺距不标示但细牙螺距必标示,右旋普通螺纹在螺纹代号中其旋向“右”不标示, 但左旋必标示“左”. 如:M24 表示公称直径为24mm的粗牙右旋普通螺纹,其螺距为3mm. M24X1.5左表示公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.普通螺纹中公差带的两个要素是公差等级(表示公差带大小)和基本尺寸偏差(表示公差带位置)(见表1-1和表1-2).表1-1 内、外螺纹各直径的公差等级螺纹直径公差等级内螺纹小径D1 4、 5、 6、 7、 8内螺纹中径D2 4、 5、 6、 7、 8外螺纹大径d 4、6、8外螺纹中径d2 3、 4、 5、 6、 7、 8、 9表1-2内、外螺纹的基本偏差螺纹基本偏差公差带位置描述内螺纹G、H H的基本偏差是下偏差且为零G的基本偏差为下偏差是正值外螺纹e、f、g、h h的基本偏差是上偏差且为零e、f、g的基本偏差为上偏差是负值考虑到旋合长度对螺纹的配合精度有一定影响,新国标将同一直径螺纹的旋合长度分为短、中、长三组,其螺纹旋合长度代号列于表1-3中.一般情况下尽可能采用中等旋合长度.螺纹精度由公差带和旋合长度共同组合而定,可分为精密、中等和粗糙三种.Q/GOBOJS006-2002 ~3~表1-3螺纹旋合长度分组短旋合长度中等旋合长度长旋合长度代号S N L普通螺纹的螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.中径或顶径公差带代号由公差等级数字和公差位置字母所组成,数字在前,字母在后.1.2 公制普通螺纹公差带的选择为了减少量刃具的规格,对内、外螺纹规定了一些常用公差带作为选用公差带.同时按短、中、长三组旋合长度给定了精密、中等、粗糙三种精度,见表1-4和表1-5.表1-4 内螺纹选用公差带(GB197-81) 精度公差带位置G 公差带位置HS N L S N L精密4H 4H5H 5H6H中等(5G) (6G) (7G) *5H *6H *7H 粗糙(7G) 7H表1-5 外螺纹选用公差带(GB197-81)精度公差带位置e 公差带位置f 公差带位置g 公差带位置hS N L S N L S N L S N L精密(3h4h) *4h (5h4h)中等*6e *6f (5g6g) *6g (7g6g) (5h6h) *6h (7h6h)粗糙8g(8h)精密级主要用于精密螺纹,当要求配合性质变动较小时采用;中等精度用于一般用途;粗糙级在对精度要求不高或制造比较困难时采用.内螺纹选用公差带共11种,外螺纹选用公差带共13种.其中的中等旋合长度下的6级公差带是最常用、最基本的公差等级.选用公差带的原则(1) 带*的公差带应优先选用,不带*的公差带其次,括号内的公差带尽可能不用.(2) 大量生产的精制紧固件螺纹,推荐采用带方框的公差带.(3) 内、外螺纹的选用公差带可以任意组合,即并不一定要求所选内、外螺纹的公差带在表中所处的位置一一对应,但为了保证足够的接触高度(即保证螺纹有足够的连接强度),完工后的零件最好组合成H/g、H/h或G/h的配合.对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合.通常米制普通螺纹多组合成6H/6g和7H/8g,其中6H/6g属中等精度用于一般要求的螺纹,而7H/8g属粗糙级用于精度要求不高的螺纹.对于不同配合要求的螺纹应选择相适应的内、外螺纹公差带进行组合.特别是需要涂镀保护层的螺纹在组合选择中还应结合工厂镀前螺纹尺寸的控制方式及镀后的合格率情况做出综合评估和选择.这一点目前在公司也算是一大难题,虽然属于加工工艺方面的难题,但产品结构设计人员也可在平时的工作中加以关注和研究.英国BS 5412和欧洲EN 817的水龙头标准中就明确规定起泡器产品上选公制普通细牙螺纹副M22X1-6H/6g 、M24X1-6H/6g或M28X1-6H/6g.可见在水龙头行业中,公制普通螺纹一般应组合成6H/6g.对于精度要求不高的非重要用途的螺纹副,从制造成本上考虑可组合成7H/8g.卫浴配件产品上的公制螺纹一般均可组合成7H/8g.但对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合,以保证其有足够的连接强度.1.3 公制普通螺纹的标记方法a.螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号所组成.b.螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.公差带代号是由表示其大小的公差等级数字和表示其位置的字母所组成,例如:6H、6g、7H、8g等.c.在一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度确定.必要时,在螺纹公差带代号之后加注旋合长度代号S或L,中间用“-”分开.例如:M10-5g6g-S M10-7H-L普通螺纹标记示例如下:M10左-5g6g M10X1-6H顶径公差带代号中径公差带代号中径和顶径公差带代号(相同)螺纹代号螺纹代号d.内、外螺纹装配在一起,其公差带代号用斜线分开,左边表示内螺纹公差带代号,右边表示外螺纹公差带代号.例如:M20X2-6H/6g M10X2左-6H/5g6g目前,我公司产品资料中，对于公制普通螺纹大多只是标注了螺纹代号如:M4、M5和M12X1等,实际上这只是标注了螺纹的规格，是一种不完整的标记,会给生产技术的准备工作带来不便,从而在一定程度上影响了产品的生产质量。

螺纹基础知识大全————————————————————————————————作者：————————————————————————————————日期:螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上,沿着螺旋线形成的、具有相同断面的连续凸起和沟槽，如图１所示。

注:牙顶：牙的顶端表面牙底:沟槽底部表面图１生产实际中加工螺纹有多种方法，图２为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。

1．螺纹的结构要素(摘自ＧB／T14791，圆柱螺纹）（1）螺纹牙型:在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。

常见的螺纹牙型见表1。

表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G TｒＢ（无）代号图样(２）大径、中径、小径:表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径（即螺纹的最大直径)小径d１、D1与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d２、D2在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、Ｄ）、(d１、D１)、（d2、D2）中，小写字母代表外螺纹直径,大写字母代表内螺纹直径。

（3)线数:圆柱端面上螺纹的数目,用n表示。

沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹,为多线螺纹,如图3所示。

(ａ）单线螺纹(b) 双线螺纹图３(4) 螺距和导程：如图3所示。

螺距（代号：P）:相邻两牙中径线上对应两点间的轴向距离。

导程(代号:Ph):螺旋线形成的螺纹上的相邻两牙,在中径线上对应两点间的轴向距离。

对于单线螺纹，螺距=导程，对于多线螺纹，螺距＝导程/线数。

(5）旋向：如图４(b)所示。

顺时针旋转时旋入的螺纹,称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。

螺纹知识第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

螺纹的各种类型及其法与标注螺纹是一种常见的机械连接方式，在工业中广泛应用。

螺纹的类型繁多，不同类型的螺纹适用于不同的场景。

本文将介绍常见的螺纹类型及其标注法，以帮助读者更好地了解和使用螺纹。

一、螺纹类型1. 三角形螺纹三角形螺纹是最常见的螺纹类型，也是最简单的一种。

它具有等边三角形的截面形状，通常用于一些一般性的连接，如螺栓和螺母等。

2. 矩形螺纹矩形螺纹与三角形螺纹类似，但其截面形状呈矩形。

矩形螺纹由于其边缘分布更加均匀，具有更好的刚性和密封性能，广泛应用于一些高要求的连接领域。

3. 梯形螺纹梯形螺纹的截面形状呈梯形，其边缘分布更加平缓，适用于一些负载较大的连接。

梯形螺纹具有较高的精度要求，常见于汽车、机床等工业领域。

4. 锯齿螺纹锯齿螺纹也被称为斜面螺纹，其截面形状呈船底状，常用于一些需要快速拧紧和紧固的场合。

二、螺纹标注法1. UN标准螺纹UN标准螺纹是美国标准，广泛应用于机械工程和制造业。

其标注形式为“UN”加上螺纹直径和螺距，例如“UN 1/4-20”。

其中，“1/4”表示螺纹直径，单位为英寸；“20”表示每英寸螺纹的螺距。

2. ISO标准螺纹ISO标准螺纹是国际标准组织制定的标准，被广泛应用于全球范围内的工业领域。

其标注形式为“M”加上螺纹直径和螺距，例如“M6x1”。

其中，“6”表示螺纹直径，单位为毫米；“1”表示每毫米螺纹的螺距。

3. 通用螺纹标注法通用螺纹标注法通常用于一些特殊情况下，标注形式为“D”加上螺纹直径和螺距，例如“D10x1”。

其中，“10”表示螺纹直径，单位为毫米；“1”表示每毫米螺纹的螺距。

三、螺纹的法与标注1. 内螺纹法与标注对于内螺纹，法与标注与外螺纹类似，标注位置为螺纹孔的内表面。

常见的标注方法有直径符号“Ø”加上螺纹直径和螺距，例如“Ø10x1”。

需要注意的是，内螺纹的螺距是指两个相邻螺纹之间的距离。

2. 外螺纹法与标注对于外螺纹，法与标注较为简单直接，通常标注在螺纹柱面的外表面。

螺纹的基础知识目录一、螺纹的基本概念 (2)1.1 螺纹的定义 (3)1.2 螺纹的形成 (4)1.3 螺纹的分类 (5)二、螺纹的要素 (6)2.1 主要要素 (7)2.2 次要要素 (8)三、螺纹的主要参数 (9)四、螺纹的几何特性 (10)4.1 线性尺寸 (11)4.2 径向尺寸 (12)五、螺纹的机械性能 (13)5.1 螺纹的强度 (14)5.2 螺纹的硬度 (15)5.3 螺纹的疲劳强度 (16)六、常用螺纹类型及应用 (17)6.1 普通螺纹 (18)6.2 英制螺纹 (19)6.3 精密螺纹 (20)七、螺纹的制造工艺 (21)八、螺纹的检测与质量评估 (22)8.1 形状检测 (23)8.2 尺寸检测 (24)8.3 表面质量检测 (25)九、螺纹的选用与设计 (26)9.1 选用原则 (27)9.2 设计步骤 (29)9.3 设计实例 (30)十、螺纹的维护与保养 (32)10.1 使用注意事项 (33)10.2 维护保养方法 (34)10.3 常见问题及解决方法 (35)一、螺纹的基本概念螺纹是一种广泛应用于机械、建筑、电子等领域的连接元件，它能够实现物体的紧密连接和传递力矩。

螺纹由两个或多个螺旋形的斜面组成，这些斜面在空间中相互配合，形成一条连续的螺纹线。

根据其截面形状，螺纹可分为三角形、矩形、梯形和锯齿形等。

螺纹的主要参数包括螺纹的公称直径（大径）、小径、中径、螺距和导程等。

公称直径是螺纹的最大直径，通常用于表示螺纹的规格和尺寸。

小径是螺纹的最小直径，通常与中径相等。

中径是螺纹的平均直径，用于计算螺纹的强度和应力分布。

螺距是相邻两个螺纹峰之间的距离，导程是螺纹旋转一周时沿轴向前进的距离。

螺纹的类型繁多，按照使用要求和性能特点，可以分为普通螺纹、特殊螺纹和管螺纹等。

普通螺纹适用于一般传动和连接，如螺钉、螺母等。

特殊螺纹适用于需要较高承载能力和耐磨性的场合，如梯形螺纹和锯齿形螺纹。

螺纹的基础知识螺纹是机械制造中常见的一种连接形式，具有重要的作用。

本文将介绍螺纹的基础知识，包括螺纹的定义、分类、标注和应用等方面内容。

一、螺纹的定义螺纹是一种具有螺旋形状的结构，由螺纹山和螺纹谷组成。

螺纹分为内螺纹和外螺纹，内螺纹是指螺纹在孔内的形式，外螺纹是指螺纹在轴上的形式。

二、螺纹的分类根据螺纹的用途和形状，螺纹可以分为很多种类，常见的有三角形螺纹、梯形螺纹和圆弧形螺纹等。

其中，三角形螺纹是最常见的一种，具有较高的连接强度和密封性能。

三、螺纹的标注螺纹标注是描述螺纹的重要方式，常用的标注方法有两种，即直径制和公称直径制。

直径制是以螺纹的内径或外径作为标准，公称直径制是以螺纹的公称直径作为标准。

螺纹标注通常包括螺纹直径、螺距和螺纹类型等信息。

四、螺纹的应用螺纹广泛应用于机械制造、汽车制造、航空航天等领域。

在机械制造中，螺纹可以用于连接零件、调整间隙、传递力量等；在汽车制造中，螺纹用于连接发动机和其他部件，保证汽车的正常运行；在航空航天领域，螺纹用于连接飞机的结构件，确保飞机的安全性能。

五、螺纹的加工螺纹的加工通常有多种方法，包括车削、铣削、切割和磨削等。

其中，车削是最常用的螺纹加工方法，可以通过车床进行内外螺纹的加工；铣削适用于一些特殊形状的螺纹加工；切割适用于大批量螺纹的加工；磨削适用于高精度的螺纹加工。

六、螺纹的注意事项在进行螺纹加工时，需要注意以下几点。

首先，螺纹加工前需要进行合理的工艺规划，确保加工质量和效率；其次，在加工过程中，要根据螺纹的要求选择合适的工具和切削参数，以避免加工过程中产生的问题；最后，完成螺纹加工后，需要进行质量检验，确保螺纹的尺寸和形状满足要求。

螺纹是一种常见的连接形式，具有广泛的应用。

了解螺纹的基础知识对于机械制造行业的从业人员至关重要，只有掌握了螺纹的定义、分类、标注和加工等方面的内容，才能更好地应用于实际生产中，提高工作效率和质量水平。

螺纹的基本三要素
螺纹的基本三要素是螺纹的牙型、大径和螺距。

1. 牙型：牙型是指螺纹的形状，常见的牙型有三角形、梯形、矩形等。

不同的牙型适用于不同的应用场景，例如，三角形牙型通常用于紧固和连接，而梯形牙型则常用于传动。

2. 大径：大径是指螺纹的外径，也就是螺纹的最大直径。

大径的大小决定了螺纹的尺寸和强度，同时也影响了螺纹的承载能力和适用范围。

3. 螺距：螺距是指螺纹上相邻两个牙之间的距离。

螺距的大小会影响螺纹的自锁性能、传动效率和拧紧力矩。

较小的螺距会产生较大的自锁力，但传动效率较低；较大的螺距则会提高传动效率，但自锁力可能会降低。

这三个要素相互影响，共同决定了螺纹的特性和应用。

在设计和使用螺纹时，需要根据具体需求选择合适的牙型、大径和螺距，以确保螺纹能够满足所需的功能和性能要求。

希望以上解释对你有所帮助！如果你对螺纹的其他方面还有疑问，欢迎继续提问。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

螺纹的基本知识
螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和沟槽。

生产实际中加工螺纹有多种方法，图2为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。

一、螺纹的结构要素（摘自GB/T14791，圆柱螺纹）
（1）螺纹牙型：在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。

（2）大径、中径、小径
（3）线数：圆柱端面上螺纹的数目，用n表示。

沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，为多线螺纹，（4）螺距和导程：。

螺距（代号：P）：相邻两牙中径线上对应两点间的轴向距离。

导程（代号：Ph）：螺旋线形成的螺纹上的相邻两牙，在中径线上对应两点间的轴向距离。

对于单线螺纹，螺距= 导程，
对于多线螺纹，螺距= 导程/线数。

（5）旋向：
顺时针旋转时旋入的螺纹，称为右旋螺纹
逆时针旋转时旋入的螺纹，称为左旋螺纹。

国标管螺纹和各种螺纹讲解
国标管螺纹和各种螺纹的讲解如下：
1.国标管螺纹：也称为G螺纹，是一种55度的非螺纹密封管螺纹，主要用于水管、气管等管路的连接。

其标记为G，国家标准可查阅GB/T7307-2001。

2.直螺纹：也称为圆柱螺纹，是一种以螺旋形式缠绕在圆柱体或圆锥体上制成的连续凸起的螺旋线形的脊。

这种螺纹将旋转运动转换为线性运动从而实现线性移动物体。

3.锥型螺纹：也称为锥形螺纹，是一种由螺纹由一圆锥面加工而成的连续凸起的螺旋线形的脊。

这种螺纹常用于水管接头等需要配合的地方。

4.英制螺纹：以代号B的锯齿形螺纹为代表，只以单方向传递动力。

英制螺纹是等腰55度牙型，美制螺纹则是60度。

5.美制螺纹：美制螺纹分为粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

6.英寸制统一螺纹：在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

螺纹基础知识大全螺纹是一种常见的机械连接方式，广泛应用于各个领域。

以下是对螺纹基础知识的详细且丰富的介绍。

1.螺纹的定义与分类-螺纹定义：螺纹是一种沿轴线上呈螺旋形的凸起和凹陷的装配结构。

-螺纹分类：常见的螺纹可以分为内螺纹（孔螺纹）和外螺纹（柱螺纹）两种类型。

2.螺纹表示方法-直径表示法：使用螺纹直径（d）和螺距（P）来表示，如M12×1.75表示直径为12mm、螺距为1.75mm的度量制螺纹。

-齿数表示法：使用螺纹齿数（n）和螺距（P）来表示，如1/4-20表示齿数为20、螺距为1/4英寸的英制螺纹。

3.螺纹尺寸与参数-螺纹直径：指螺纹的最大直径，通常使用公称直径（d）表示。

-螺距：指螺纹的螺旋线在轴向上的推移距离，通常使用公称螺距（P）表示。

-螺纹齿高：指螺纹齿的高度，即螺纹凸起和凹陷之间的距离。

-螺纹迹长：指螺纹完整一周的长度，即沿螺纹轴线上的线段长度。

4.常见螺纹类型-三角形螺纹：最常见的螺纹类型，包括等腰三角形螺纹（ISO螺纹）、矩形螺纹和锥形螺纹等。

-圆柱螺纹：圆柱螺纹主要用于密封和连接，如火花塞螺纹。

-特殊螺纹：还有一些特殊的螺纹类型，如圆锥管螺纹、圆锥接合螺纹等。

5.螺纹制造与加工方法-切削加工：使用切削工具（如螺纹刀具）按照预定的螺纹规格进行加工。

-滚压加工：将螺纹材料通过滚压机进行塑性变形，形成螺纹结构。

-滚切加工：使用滚刀沿着螺纹轴向滚动，逐步形成螺纹。

6.螺纹连接的特点与应用-特点：螺纹连接具有拧紧力大、结构简单、拆卸方便等优点，但对于高载荷和高精度要求的情况不适用。

-应用：螺纹连接广泛应用于机械设备、汽车、航空航天、建筑等领域，如螺栓、螺母、螺杆等。

7.螺纹相关标准-ISO标准：国际标准化组织（ISO）制定了一系列螺纹标准，如ISO68-1（度量制螺纹）、ISO965（公称尺寸及公差）等。

-ANSI/ASME标准：美国国家标准学会（ANSI）和美国机械工程师学会（ASME）制定了一系列英制螺纹标准。
