板式换热器知识大全

板式换热器知识大全

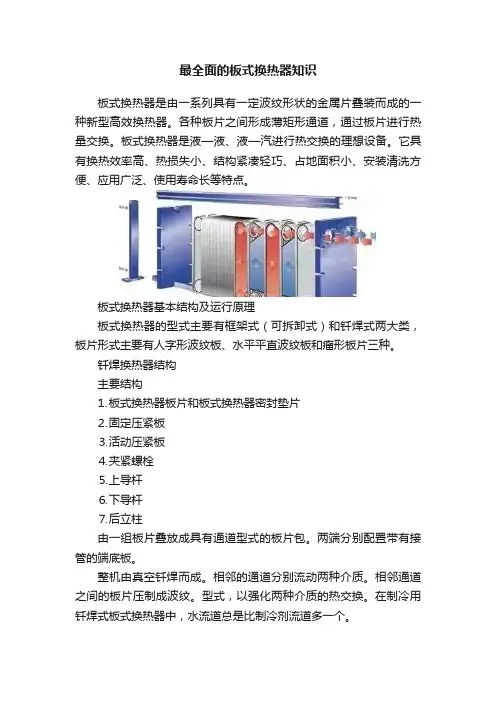

板式换热器原理

板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。

其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密圭寸周边较长，容易泄漏，不能承受高压。

板式换热器有哪几部分组成？有什么作用？

板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。

各部件作用如下：

一、传热板片

传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。

二、密封垫片

板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。

三、两端压板

两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。

四、夹紧螺栓

夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。

五、挂架

主要是支承换热板片，使其拆卸、清洗、组装等方便。

换热器的安装和使用方法

板式换热器按照有无鞍式支架分为两种安装方式。第一种，对于没有鞍式支架的板式换热器，应把换热器安装在砖砌的鞍形基础上，安装后的板式换热器此刻不用与基础固定，整个板换可随着膨胀的改变自由移动。

第二种，对于有鞍式支座的板换，应首先在基础上平铺混凝土，待完全干透后用地脚螺栓将鞍式支座与地面混凝土完全固定起来。

在安装板式换热器的过程中，应在换热器前后两端留出足够的空间以便维护和清洗。换热器不得在超过铭牌规定的条件下运行，对于换热器介质的温度和压力要进行察看和分析，防止换热器出现异常运行情况。

换热器的换热效果和水垢有很大关系，水垢越多，换热效果越不理想。因此，对于换热片上的水垢要及时清洗。以免积垢过多影响换热效果。

换热器的清洗及日常养护方法

由于水中含有少量钙镁离子以及细菌等微生物，换热器在长期使用后光洁的板片上难免会有水垢聚集，细菌滋生。

水垢是由于水中含有钙镁盐类，部分钙镁盐类的溶解度随着温度的升高而下降，析出的结晶盐聚集附着在板片上形成水垢。水垢导热性差，附着在板片上势必会影响板片的换热效果。若长时间得不到有效的清理，越积越多的水垢将减小流通截面（如图中板片的波纹面），加大流通阻力，严重时甚至堵塞流通截面。

因此，定期清洗水垢是保证板换换热效果的基础。目前最常用的清洗方法是化学清洗杀菌法。在清洗时，加入化学剂和杀菌剂，让板片上的水垢，浮锈，细菌等与试剂发生化学反应清洗后排除，还原板片光洁表面。

此外，在日常维护方面，可以适当加入缓蚀阻垢剂，防止钙镁离子结晶沉淀。条件好的可

以采用磁化及离子棒防垢处理，钠离子交换处理等方法。

板式换热器的传热机理及应用范围

板式换热器的传热机理是根据热力学定律：热量总是从温度高的物体向温度低的物体传递，当两种物体间存在温差就必然有热量传递的过程。”两种液体在板式换热器板片两侧

对流时，热量从温度高的的那侧液体传向温度低的那侧液体（一般情况下，高温侧在一次侧，低温侧在二次侧）。由于板片采用了瓦楞波结构优化设计，其换热效率可以达到92% 左右，如此以来，高温侧的热量可以有效被低温侧吸收，利用。具体来说如图所示，在高温侧，深红色箭头所指向的是高温侧的进口，粉红色指向的是高温侧的出口；在低温侧，深蓝色指向的是低温侧的进口，天蓝色指向的是低温侧的出口。当液体从深红色的进口进入后，经过对流，热量通过板片传递给由深蓝色进口进入的低温侧液体。在高温侧液体温度降低后，液体由粉红色的出口流出；在低温侧液体温度升高后，液体由天蓝色的出口流出。此时，液体完成换热过程。

板式换热器具有结构紧凑，换热效率高，安装方便，占地面积小，维护成本低等诸多优点，现已广泛应用于电力、石油、化工、冶金、机械、食品、医药、船舶、家庭等领域板式换热器的分类

1•直接传热式换热器。一种不需传热壁面，由冷流体与热流体直接接触进行换热的操作过程的换热器，此类换热器常用于工业生产中。

2•间壁传热式换热器。冷、热流体通过管子、板等壁面进行热量交换的传热操作过程的换热器,是最普通的也最常用的换热器，冷、热流体都是流体，可以是空气、烟气、蒸汽、水。

3•蓄热式换热器。系间歇传热，在废热再生器中是切实可行有效的回收废热的方式，常被用于回收燃烧气体的废热以及蒸汽等用量不均时作为调节手段。

智能换热机组中水泵的相关知识

智能换热机组是板式换热器更高级别的应用。在实际应用中，智能换热机组可根据实际需要调节管道内流体流量大小，从而实现温度调节。另一方面，流量改变后，不需要被利用的热量不会被损失掉，从而实现了节能效果。

在智能换热机组中，水泵是一个必不可少的工业设备，在水泵的选型中必须考虑两点：流量、扬程。

水泵的流量是反应水泵输水能力的量，指水泵在单位时间内输送水的数量，单位通常为吨每小时或者立方米每小时。

水泵的扬程指水泵能够扬水的高度，用H表示，单位是m。水泵的扬程由两部分组成，以叶轮中心线为基准，至水源面的垂直高度叫吸水扬程简称吸程。以叶轮中心线为基准，至水池的垂直高度，即水泵把水压上去的高度叫压水扬程，简称压程。水泵的扬程由吸程和压程组成。需要注意的是管道水流受摩擦阻力会引起扬程损失，在选型时这部分损失要考虑。否则可能会吸不上来。

减压阀的原理

减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。

减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀，如定比式减压阀，其构造原理如图14. 2-2所示。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。

减压阀通常有DN50〜DN100等多种规格，阀前、后的工作压力分别为v 1MPa和0.1〜0. 5MPa,调压范围误差为为％〜10%。

应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。

什么是蝶阀

蝶阀又名翻板阀，是一种调节阀，又可用于低压管道的开关控制。蝶阀的关闭件为圆盘，圆盘围绕阀轴旋转，从而达到开关和调节的作用。全开和全关通常是小于90度的。蝶阀无自锁功能，为了定位，通常要加装蜗轮减速器，加装蜗轮减速器后蝶阀不仅可以自锁，使蝶阀停止在任意位置，还可以改善蝶阀的操作性能。
