斜拉索施工方案精选文档

类似工程参考资料（仅供编制施工方案时参考，对其内容的可靠性不作保证）一、挂索与张拉施工方案1、总体施工方法缆索采用先挂塔端，再挂梁端的方法进行。

在塔端挂设时，采用塔吊起吊，手拉葫芦在索头牵引的方法进行，一次性将索头螺母拧上到位，并将索头对准锚板中心固定就位。

梁端挂设时要求对缆索的轴向牵引力很大，故根据牵引力从小到大变化特点分成两步进行。

首先用卷扬机在索头牵引，到索头距索道管口3～5m时，再在索头安装软牵引钢束，用YCW100A型千斤顶进行软牵引，将索头牵引至露出锚板并及时拧上螺母。

随后在油顶提供的牵引力范围内尽可能的将缆索收紧，收紧至每根缆索索力达到1000KN为止，以保证塔柱受力平衡。

缆索采用梁端单端张拉。

缆索张拉在全桥12根缆索全部挂完后再进行。

张拉前在索头用张拉接长杆将缆索接长，并用撑脚，油顶及张拉杆螺母配合进行张拉。

缆索总体张拉顺序是先曲线外侧，再曲线内侧，张拉时先张拉曲线外侧6根缆索，张拉完成后，再张拉曲线内侧的另6根索。

缆索张拉时分级对称进行。

具体如下：缆索外侧索张拉时从主塔根部向梁端依次进行。

程序为同步张拉S3、S3＇→同步张拉S2、S2＇→同步张拉S1、S1＇，首次分级张拉至5000KN(初拟)，再重复以上过程到曲线外侧索全部达到10000KN。

在曲线外侧缆索全部张拉至10000KN后，再将油顶移到曲线内侧，用同样的方法张拉内侧索。

缆索张拉过程中，其总体顺序及索力值以设计院最后确定为准，我们将严格按设计要求执行。

2、挂索前的准备工作2.1、技术准备技术人员对图纸充分熟悉，并对作业人员进行详细的技术交底。

做好实施性施工组织设计，对塔端脚手平台、支架、挂索使用的临时设施进行结构设计，并要有足够的安全储备。

对梁面荷载进行全面统计，制定索力测试与梁体线型监控方案，确保挂索过程中与设计部门的及时沟通，控制好全桥线型和结构受力，确保施工过程中结构的安全。

在锚板上放线并加焊索头定位角钢等，确保索头轴线与设计位置一致并在索道管内居中。

斜拉桥斜拉索施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。

备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作；④、斜拉索锚具组装和安装斜拉索各部件单独包装运输，现场组装。

斜拉索挂索前，对锚具进行组装和安装。

对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。

对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。

大桥主梁及斜拉索施工技术方案一、概述大桥主梁及斜拉索施工技术方案的编制，是为了保证大桥建设工程的质量与安全，正确操作施工，使施工总体加速，减小投资成本，保证建设工程的经济效益，在较短的时间内完成大桥主梁及斜拉索施工任务。

二、大桥主梁施工大桥主梁施工采用预制箱梁施工，即通过工厂预制出大桥各个部位的箱梁，运至现场进行拼装。

具体施工步骤如下：1. 交通组织方案施工场地周围交通组织是非常重要的，必须进行规划和管理，确保施工的安全性和高效性。

2. 箱梁制作方案预制箱梁是大桥主梁的重要构成部分。

箱梁的制作应根据设计图纸，预先布置梁体现场外表面的放线器。

然后按照预定的模板进行模板调整并模板上盖板、梁体预埋件的增加。

3. 箱梁吊装方案箱梁吊装是箱梁的安装过程中最重要的环节。

箱梁的吊装必须有严格的方案，包括吊装机构的布置、起吊、悬挂长度、吊点选定、吊点数量等。

同时，吊装人员必须进行相应的安全培训。

4. 箱梁安装方案箱梁安装必须按照设计图纸和施工方案进行。

箱梁内部预埋件应先固定后焊接，因为这样可以更有效地保证梁在安装过程中的质量。

5. 补梁与连接方案大桥主梁与箱梁连接处需要进行补梁，补梁主要是为了加强器件与之间的连接结构，同时增强大桥的整体稳定性。

三、大桥斜拉索的施工大桥斜拉索的施工是大桥主梁施工的重要组成部分，施工是保障大桥施工质量和安全的关键性因素。

1. 加固箱梁侧面在进行斜拉索施工之前，必须对箱梁进行侧面加固，保证箱梁与斜拉索之间的结构牢固。

2. 斜拉索吊装方案斜拉索在安装时需要进行吊装，吊装是施工的重要步骤，在吊装过程中要保证吊点选取准确、吊装机构结构稳定，同时要考虑吊装过程中的安全问题。

3. 斜拉索调整方案斜拉索在吊装过程中，需要进行调整以达到设计参数，确保斜拉索的质量和稳定性。

调整需要遵循严格的方案，同时进行通力合作。

4. 斜拉索连接方案斜拉索连接是大桥斜拉索施工中最重要的一部分。

连接需要经过严格设计和施工，遵循安全、稳定和经济的原则。

XX大桥斜拉索安装施工技术方案编制：审核：目录第一章概述 (1)一、概况 (1)二、气象条件 (3)第二章斜拉索牵引力计算 (3)一、计算公式 (3)二、软牵引受力计算 (3)第三章、总体施工工艺及流程 (6)一、总体施工方案选择 (6)二、施工工艺流程 (6)第四章斜拉索施工设备 (8)一、桥面门机吊 (8)1、门机吊布置位置 (8)2、门机吊结构设计 (8)3、门机吊性能参数 (8)4、门机吊安装 (9)二、塔吊及汽车吊 (10)1、塔吊 (10)2、汽车吊 (11)三、塔顶牵引平台及牵引设备 (13)1、斜拉索塔顶牵引平台 (13)2、斜拉索塔顶牵引设备 (18)3、塔外侧操作平台 (19)四、斜拉索桥面放索及牵引设备 (19)1、桥面放索设备布置 (19)2、斜拉索桥面放索设备 (24)4、梁端牵引设备 (26)五、斜拉索软牵引机具 (28)1、斜拉索软牵引结构 (28)2、软牵引工具设计因素 (30)3、软牵引机具 (31)六、斜拉索张拉机具 (33)1、斜拉索张拉结构 (33)2、张拉工具设计因素 (34)3、张拉机具 (34)第五章斜拉索施工工艺 (36)一、施工前准备工作 (36)1、成品索的检验 (36)2、索套管的处理 (36)二、0#～2#索施工工序 (36)三、3#～23#索施工工序 (38)1、船舶就位 (38)2、斜拉索整体上桥面 (38)3、斜拉索在桥面上的运输 (41)4、索盘在桥面上放索 (41)5、安装塔端软牵引及吊点包箍 (42)6、斜拉索空中牵引至相应的索道管并锚固 (43)7、将斜拉索梁端锚杯引入钢箱梁锚箱并锚固 (46)8、用软牵引将斜拉索牵引到位 (48)9、软牵引拆除、张拉设备就位 (49)10、斜拉索的张拉 (50)四、长重索施工 (51)1、梁端牵引方法 (52)2、塔端牵引方法 (53)3、塔端张拉方式 (54)五、斜拉索牵引施工阶段施工要点 (54)六、斜拉索的减振 (55)1、斜拉索的临时减振 (55)2、索力调整、减振器安装 (56)七、斜拉索的施工保护措施 (56)八、软牵引长度控制 (57)第六章文明与安全施工 (60)一、文明施工 (60)二、安全施工 (60)1、起重工安全操作规程 (60)2、架子工安全操作规程 (61)3、斜拉索张拉安全操作规程 (62)4、卷扬机操作规程 (62)5、高空作业操作规程 (64)第七章人员与劳动力使用计划 (65)一、人员使用计划 (65)二、机械使用计划 (66)三、工期 (66)第一章概述一、概况上海长江大桥主桥为混凝土塔柱钢箱梁双索面五跨连续斜拉桥，其跨径布置为92+258+730+258+92=1430m，采用全漂浮结构体系。

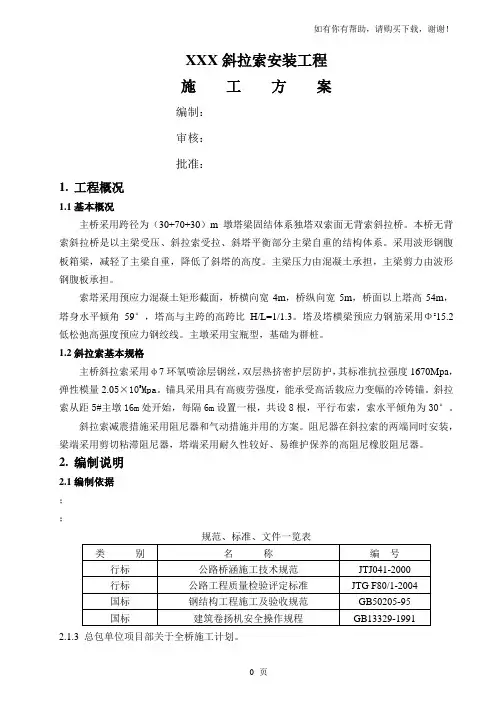

XXX斜拉索安装工程施工方案编制：审核：批准：1.工程概况1.1基本概况主桥采用跨径为（30+70+30）m墩塔梁固结体系独塔双索面无背索斜拉桥。

本桥无背索斜拉桥是以主梁受压、斜拉索受拉、斜塔平衡部分主梁自重的结构体系。

采用波形钢腹板箱梁，减轻了主梁自重，降低了斜塔的高度。

主梁压力由混凝土承担，主梁剪力由波形钢腹板承担。

索塔采用预应力混凝土矩形截面，桥横向宽4m，桥纵向宽5m，桥面以上塔高54m，塔身水平倾角59°，塔高与主跨的高跨比H/L=1/1.3。

塔及塔横梁预应力钢筋采用Φs15.2低松弛高强度预应力钢绞线。

主墩采用宝瓶型，基础为群桩。

1.2斜拉索基本规格主桥斜拉索采用φ7环氧喷涂层钢丝，双层热挤密护层防护，其标准抗拉强度1670Mpa，弹性模量2.05×105Mpa。

锚具采用具有高疲劳强度，能承受高活载应力变幅的冷铸锚。

斜拉索从距5#主墩16m处开始，每隔6m设置一根，共设8根，平行布索，索水平倾角为30°。

斜拉索减震措施采用阻尼器和气动措施并用的方案。

阻尼器在斜拉索的两端同时安装，梁端采用剪切粘滞阻尼器，塔端采用耐久性较好、易维护保养的高阻尼橡胶阻尼器。

2.编制说明2.1编制依据；；规范、标准、文件一览表2.1.3 总包单位项目部关于全桥施工计划。

2.2 编制目的2.2.1 按质按量按时完成斜拉索施工任务满足总包单位全桥施工计划。

，争取优质高效组织施工。

，确保方案的切实可行，全面指导斜拉索各步骤施工。

，确保斜拉索施工质量满足设计要求及国家有关规范标准。

2.3编制范围，其主要工序为：材料二次运输、与斜拉索相关的预埋件的安装、挂索、张拉、调索、减振器安装、斜拉索防护。

3、施工部署3.1工程目标主体结构工程质量目标为：斜拉索安装工程一次性交验合格率100%；满足合同约定的技术要求。

斜拉索施工工期为：240日历天。

确保无重大伤亡事故。

确保省文明工地，争创省示范文明工地。

3.9.1概述本桥主桥采用双塔单索面斜拉桥，主跨120m，边跨70m。

斜拉索采用钢绞线，每束拉索由31根φj15.25mm镀锌钢绞线组成，标准强度R b y=1860Mpa，最大索力控制在3230KN左右，两端采用钢绞线拉索锚具。

斜拉索在主梁上的纵向基本间距为5m，纵立面上的每根斜索由横桥向并排两根组成，横向间距为 1.0m，塔上竖向间距为 2.33m，索与梁的水平夹角为25°，斜拉索在塔顶连续通过鞍座，两侧对称锚于梁体。

每个塔上设有8对32束斜拉索，全桥共64束。

3.9.2斜拉索安装工艺流程图。

3.9.3斜拉索是斜拉桥的生命线，其制作的质量至关重要。

斜拉索的制作由专业厂家完成，其具体工艺要求如下：3.9.3.1 镀锌钢丝3.9.3.1.1斜拉索采用标准强度为1860Mpa的Φj15.25mm镀锌钢绞线制作。

将其断面排成正六边形或缺角六边形，且进行大捻距轴心左旋扭绞。

斜拉索采用双重防腐措施，每股镀锌钢绞线外包裹PE，钢绞线外套PE管，这样大大减少了斜拉索松散的可能性。

位于索鞍处的钢绞线为裸索，也采取相应的防腐措施。

进货验收时应对材料制作方法、机械性能、尺寸及允许偏差、加工成品和表面要求、试样数量、质量证明书、包装和标准等进行检查。

3.9.3.1.2检验规则a、检验分类产品检验分为出厂检验和型式检验出厂检验可由生产厂的质量检验部门在日常生产中进行也可由用户指定的第三方代理机构进行。

生产厂家的质量检验部门或第三方代理机构应出具每批产品的检验报告，作为该批产品的质量依据。

型式检验凡属下列情况之一者，应进行型式检验：a）原料、工艺等有较大改变时；b）生产设备改造后或生产过程中设备发生较大故障时；c）产品长期停产后，恢复生产时；d）出厂检验结果与上型式检验有较大差异时；e）国家质量监督机构提出进行型式检验时。

b、判定规则和复检a）当全部检验项目均符合本标准规定时，试样所代表的产品为合格产品。

b)当检验中有不符合本标准规定的技术要求的检验项目时应在同一盘中进行双倍重新取样，对该项目进行重复检验。

斜拉索施工方案1. 引言本文档旨在详细描述斜拉索的施工方案。

斜拉索作为结构工程中的重要组成部分，承担着承载荷载和维持结构稳定性的功能。

准确、高效地进行斜拉索施工是保证结构安全的重要环节。

2. 斜拉索施工准备在斜拉索施工之前，需要进行详细的施工准备工作。

包括材料准备、设备检查、场地布置等。

2.1 材料准备斜拉索的主要材料包括索材、接头件和固定件等。

在施工前，需要对这些材料进行检查，确保其质量符合要求，并按照设计要求进行分类和存放。

2.2 设备检查斜拉索施工需要使用各种设备和工具，例如吊车、起重机、钢丝绳等。

在施工前，应对这些设备进行检查，确保其正常运行，并做好相应的维护。

2.3 场地布置在斜拉索施工过程中，需要合理布置施工场地，确保施工过程的安全和顺利进行。

包括划定施工区域、设置临时施工道路、安放施工设备等。

3. 斜拉索施工步骤斜拉索的施工一般可以分为以下几个步骤：索槽制作、吊装索材、索材连接、固定件安装和张拉调整等。

3.1 索槽制作索槽是用于固定索材的结构，其制作需要按照设计要求进行。

制作索槽时，需要确保其尺寸和位置准确，以便后续的索材连接和固定件安装。

3.2 吊装索材吊装索材是斜拉索施工的重要环节。

在进行吊装前，需要对索材进行检查，确保其完好无损。

同时，应合理选择和配置起重设备，并确保吊装过程中遵循安全规范。

3.3 索材连接索材连接是将吊装好的索材进行连接的过程。

根据设计要求，可以采用焊接、螺栓连接等方式进行。

在连接过程中，需要确保连接质量和连接点的强度。

3.4 固定件安装固定件的安装是将斜拉索固定在吊装点和支撑点的过程。

根据设计要求，可以采用吊装、焊接或螺栓连接等方法进行安装。

要注意固定件的选择和安装质量，以确保其可靠性和稳定性。

3.5 张拉调整张拉调整是为了使斜拉索达到设计要求的预紧力或工作力。

根据设计要求，可以采用液压张拉、螺栓张拉等方法进行。

在张拉调整过程中，需要通过测量和调整，确保斜拉索的力学性能和工作状态符合要求。

斜拉索施工方案拉索由锚固段+过渡段+自由段+塔柱内段+自由段+过渡段+锚固段构成（见结构示意图（二）、（三））。

1、锚固段+过渡段组成——锚板、夹片、螺母、支承筒、密封装置、承压板、预埋管、减振器和防松装置等组成。

1.1在锚固段张拉锚具中，夹片、锚板、支承筒、螺母是加工上主要控制件，也是结构上的主要受力件。

1.2密封装置：其主要起防止漏浆、防水的密封作用。

它由隔板、O型密封圈、内外密封板、密封圈构成。

1.3预埋管、支承筒在体系中起承力作用，预埋管除起锚固区的支承筒空间外，还由于它和砼结构接触面大而比承压板传力更大，管内应该有排水孔道。

1.4减振器：对索体的横向振动起减振作用，从而提高锚固效率及索整体寿命而不影响调索。

1.5防松装置：主要由锁紧螺母和压板构成，在钢绞线单根张拉结束后整体调索之前安装。

对夹片起防松、挡护作用。

2自由段组成——由带HDPE护套的镀锌钢绞线、索夹及外护套防护HDPE套管构成。

2.1钢绞线为拉索的传力单元。

2.2管口索夹因受力大而采用钢质索夹。

它是在紧索完成后安装的。

2.3外防护HDPE管：主要对钢绞线起防护作用，本工程采用整体圆式段管为7米的HDPE套管。

其连接方式采用发热式工具对焊。

3塔柱内段组成——由内管、外管、塔顶锚碇板和抗滑索夹组成。

外管埋设于砼塔内，内管置于外管内，斜拉索穿过内管。

在两侧斜拉索出口处设抗滑索夹，以防止斜拉索相对滑动。

施工工艺及方案1、工艺流程2、下料及运输2.1下料场地根据施工现场及拉索钢绞线下料长度等具体情况，下料无法在桥面进行。

所有钢绞线必须在桥址附近地面下料，下料场地要求清理平整、无堆积杂物且坚实。

占地面积约为8×200m，，下料时应保护钢绞线HDPE护套不受损伤。

2.2下料用机具设备及辅助材料（见一览表）2.3下料① .下料长度按下列公式列表计算出无应力状态下的自由长度，校核无误后供下料人员执行。

A、下料长度计算公式为：L=L0+2L1+2A1+L3+L4+5cm式中：L0——边、中跨锚固端垫板底面之间的中心线或弧长（由设计院提供）；A1——锚固端锚具长度；L1——锚固端张拉时工作长度；L3——有圆管限制的垂度影响长度；L4——塔梁施工误差的影响长度。

斜拉桥斜拉索施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12 对斜拉索，全桥共24 对斜拉索，其规格为15-27 、15-31 、15-34 、15-37 、15-43 、15-55 、15-61 共 7 种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表 3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装； HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

序号设备名称设备规格数量用途1 HDPE管材热熔焊接机SHD3502 台HDPE外套管接长焊接用2 单孔千斤顶及配套油泵SM22-200 5 套钢绞线单根张拉用3 单孔振弦式压力传感器JMZX-3103 5 台钢绞线索力监测用4 穿心式千斤顶及配套油1500T 2 台斜拉索整体调索用泵5 卷扬机5T 4 台钢绞线穿索用6 张拉反力架15-85 和 15-91 4 套钢绞线单根张拉用7 紧索器15-91 2 套斜拉索紧索用8 放线架自制 4 台钢绞线单根穿索放线用9 其它辅助设备斜拉索张拉、附件安装用③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

斜拉索施工方案范文一、工程概况斜拉索是一种以索力作为主要受力构件的结构，广泛应用于大跨度桥梁、建筑物和塔楼等工程中。

斜拉索通过预应力张拉使其成为具有良好抗拉性能的构件，能够有效分担主体结构的荷载，从而保证结构的稳定和安全。

二、施工前准备工作1.斜拉索设计与材料准备：根据工程要求，由设计单位完成斜拉索的设计工作，并确定斜拉索所需的材料类型和规格。

2.斜拉索预制：根据设计要求和计划进度，斜拉索的预制工作一般在工厂完成，包括钢缆的制造、预应力张拉和预拟合度的检查等。

3.安全保障：施工前需进行安全论证，确定施工过程中可能存在的安全风险和控制措施。

4.施工方案编制：根据设计要求和实际施工条件，制定详细的施工方案，并确定关键工序和施工工艺。

三、施工工艺与流程1.施工顺序：按照施工方案的要求，分阶段进行斜拉索的安装和张拉工作。

一般施工工艺的顺序为：基础施工-支撑结构安装-主体结构搭设-斜拉索安装-斜拉索预应力张拉。

2.基础施工：对斜拉索的支撑结构进行基础施工，包括基坑开挖、地基处理、基础垫层施工等。

3.支撑结构安装：根据施工方案要求，对支撑结构进行安装，包括支撑柱、支撑架等。

4.主体结构搭设：按照设计要求，在支撑结构的基础上进行主体结构的搭设，包括主梁、横梁等。

5.斜拉索安装：根据施工方案要求，对预制好的斜拉索进行安装，包括固定端的连接和吊装工作。

6.斜拉索预应力张拉：通过预应力张拉设备对斜拉索进行预应力张拉，使其在设计要求的张拉力下达到预应力状态，并进行张拉力的校验和调整。

四、施工关键技术要点1.斜拉索悬挂：斜拉索的悬挂是施工过程中的关键技术环节。

要根据设计要求和实际情况，选择适当的悬挂方法和设备，确保斜拉索的正确安装和稳定悬挂。

2.斜拉索预应力张拉：预应力张拉是斜拉索施工过程中最重要的环节之一、张拉过程要在控制力矩和应力水平的基础上进行，避免过度张拉或应力不足等问题。

3.斜拉索固定：在斜拉索的固定过程中，要注意固定端的连接牢固性和防止索扣滑动等问题，确保斜拉索的安全可靠。

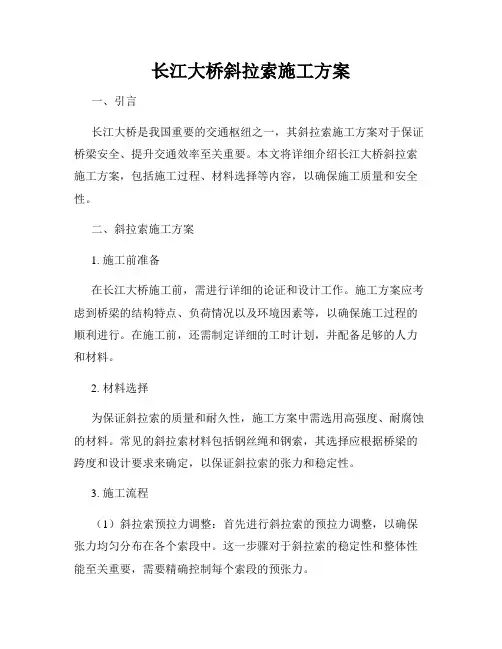

长江大桥斜拉索施工方案一、引言长江大桥是我国重要的交通枢纽之一，其斜拉索施工方案对于保证桥梁安全、提升交通效率至关重要。

本文将详细介绍长江大桥斜拉索施工方案，包括施工过程、材料选择等内容，以确保施工质量和安全性。

二、斜拉索施工方案1. 施工前准备在长江大桥施工前，需进行详细的论证和设计工作。

施工方案应考虑到桥梁的结构特点、负荷情况以及环境因素等，以确保施工过程的顺利进行。

在施工前，还需制定详细的工时计划，并配备足够的人力和材料。

2. 材料选择为保证斜拉索的质量和耐久性，施工方案中需选用高强度、耐腐蚀的材料。

常见的斜拉索材料包括钢丝绳和钢索，其选择应根据桥梁的跨度和设计要求来确定，以保证斜拉索的张力和稳定性。

3. 施工流程（1）斜拉索预拉力调整：首先进行斜拉索的预拉力调整，以确保张力均匀分布在各个索段中。

这一步骤对于斜拉索的稳定性和整体性能至关重要，需要精确控制每个索段的预张力。

（2）索段固定：在调整完斜拉索的预张力后，需要固定每个索段的两端。

这一步骤需仔细斟酌索段长度和张力调整，以确保索段的稳定性。

（3）索段之间的连接：斜拉索的各个索段之间需进行连接，以便形成整体结构。

常用的连接方式有焊接和螺纹连接，选择合适的连接方式需根据索段长度和工期等因素来确定。

（4）张拉调整：完成斜拉索的连接后，进行张拉调整，保证斜拉索的张力符合设计要求。

张拉调整需严格依照设计方案进行，以确保斜拉索的负荷分配均匀和安全稳定。

（5）保护措施：一旦完成斜拉索的施工，还需采取相应的保护措施。

常见的保护措施包括防腐蚀处理和定期巡检等，以延长斜拉索的使用寿命和保证桥梁的安全性。

4. 安全措施斜拉索施工过程中，安全是至关重要的。

在施工方案中，应详细考虑和规划各种安全措施，包括工人的安全防护措施、施工设备的安全使用、防止过载等。

此外，还需制定应急预案，以应对突发事件。

三、总结长江大桥斜拉索施工方案是确保桥梁质量和安全性的关键一步。

这需要精心设计和认真执行，保证施工的准确性和高效性。

斜拉索施工方案斜拉索是一种高空作业的绳索施工方式，常用于大型建筑物的外墙施工和维修。

斜拉索施工方案需要充分考虑施工安全和效率，以下是一个斜拉索施工方案的示例，供参考。

一、施工准备工作：1. 组织施工人员进行培训，了解斜拉索施工的安全注意事项和操作规程。

2. 准备好必要的施工设备，包括绳索、固定点等。

3. 对施工现场进行勘测，确定施工区域和固定点位置，确保施工安全。

二、施工步骤：1. 确定固定点位置：根据建筑物结构和斜拉索所需张力的大小，确定固定点的位置和数量。

2. 固定绳索：将绳索固定在建筑物顶部的固定点上，确保牢固可靠。

3. 拉紧绳索：利用绳索的特性，将绳索逐渐拉紧，达到所需的张力。

4. 搭设工作平台：根据施工需要，搭设工作平台，方便施工人员进行作业。

5. 进行施工作业：施工人员利用斜拉索进行外墙的清洁、维修或其他作业。

6. 施工完毕：完成施工作业后，施工人员将绳索逐渐松开，卸下固定点的绳索，施工现场恢复原状。

三、施工安全措施：1. 施工人员必须佩戴安全帽、安全绳和安全带等必要的个人防护设备。

2. 施工现场必须设置警示标语，防止他人误入。

3. 施工人员必须经过专门培训，了解斜拉索施工的相关知识和技能，严禁未经培训人员进行施工作业。

4. 在施工过程中，必须保证绳索的张力稳定，避免发生断裂或松脱等事故。

5. 施工现场必须注意安全防护措施，避免工具或物品从高空坠落，造成伤害。

斜拉索施工方案的实施需要严格按照相关规定进行操作，确保施工人员的安全和施工质量。

同时，施工方案需要根据具体建筑物的特点进行调整和优化，以提高施工效率和安全性。

斜拉索施工方案斜拉索是一种用于大跨度桥梁、建筑物等的结构工程技术，它可以有效地承载重量，同时又具有美观的外观和灵活性。

本文将介绍一个700字的斜拉索施工方案。

施工目标：1. 安全施工，确保工人和周围环境的安全。

2. 高质量施工，确保斜拉索结构稳固可靠。

3. 按时完成施工，确保工程进度。

施工步骤：1. 斜拉索预制区域准备：a. 清理施工区域，确保没有杂物和障碍物。

b. 配置机械设备和施工材料。

2. 斜拉索预制：a. 设计斜拉索的形状、长度和钢索规格。

b. 现场搭建模板，按照设计要求进行预制。

c. 进行钢索的拉拔和拉伸，保证钢索的强度和稳定性。

3. 斜拉索的架设：a. 确定斜拉索的架设位置和支撑点。

b. 使用吊车将斜拉索架设到预定位置。

c. 使用螺栓或焊接进行固定。

4. 相关设备和系统安装：a. 安装张拉系统，确保斜拉索的紧固度和稳定性。

b. 安装相关设备，比如照明设备和安全系统等。

5. 最后的调试和检查：a. 对斜拉索结构进行调试，确保其稳固可靠。

b. 进行质量检查，确保符合规范和设计要求。

c. 进行安全检查，确保施工区域的安全。

安全措施：1. 工人必须佩戴个人防护装备，如安全帽、防滑鞋等。

2. 确保施工区域的临时围栏和标识徽标。

3. 工作人员必须接受相关培训，并熟悉使用相关设备。

4. 施工过程中设立专门的监控人员，随时监测施工环境和斜拉索结构。

总结：通过以上的斜拉索施工方案，可以确保施工的安全性、质量和进度。

同时，还需要协调好相关的人员和设备，与监管部门保持密切的沟通和合作。

在施工过程中，及时解决问题，确保施工进行顺利。

最终，应进行相关的验收和备案工作，确保斜拉索结构的安全和稳定。

斜拉索施工方案一、斜拉索工程概述XX河特大桥主桥边主塔为单索面、中主塔为双索面，各索面斜拉索均呈扇形布置。

全桥共计四索面64根斜拉索（贯通桥塔）。

顺桥向近塔端斜拉索下吊点布置在距桥塔中心线15.0m处，索距7.5m、依次向桥端和桥梁中心方向排开；斜拉索上吊点锚固在桥塔上，沿桥塔中心线竖直间距为1.2m。

斜拉索采用49×Φj15.2、55×Φj15.2预应力钢绞线（标准强度Rby=1860Mpa），通过塔顶分丝管索鞍构造向两侧下吊点方向延伸至设置在主梁悬臂翼板下方的混凝土锚块、并于混凝土锚块斜下方进行同时对称张拉及锚固。

全桥拉索布置如图所示。

斜拉索装配图如图所示。

全桥拉索布置图图斜拉索装配图二、拉索施工1、工艺流程施工准备工作→下料及运输、HDPE管焊接→预埋件及分丝管检查→张拉端锚具及抗滑锚安装定位→梁端调整护管及单根张拉支座安装→拉索自由段（HDPE管）组装及吊装到位→单根挂索张拉、锚固→锚固筒内钢绞线段剥皮、清洗→梁端紧索、减振器及索夹安装→张拉端锚具防松装置安装→整体张拉至设计索力→塔端锚固筒、减振器及连接装置安装→塔端锚固筒内灌注环氧砂浆→全桥无粘结筋专用防护灌注。

2、下料及运输（1）、下料长度按下列公式列表计算出无应力状态下的自由长度1）、下料长度计算公式为：L=L0+2(L1+A1+ A2 +L3+L4)式中： L0——两侧梁端垫板底面之间的中心线或弧长(mm),该数据由设计院提供；A1——锚板外露长度(mm)；A2——锚固螺母厚度(mm)；L1——张拉端工作长度(mm)，一般取1900mm；L3——有圆管限制的垂直影响长度(mm)；L4——塔梁施工误差的影响长度(mm)，一般取5－10mm。

（2）、钢绞线HDPE剥除长度：张拉端 L张=L1+A3+A4-L5塔端 L塔=满足环氧砂浆体锚固长度需要、同时要小于塔端锚筒长度。

式中：A3——锚板外露长度(mm)；A4——密封筒长度(mm)；L5——为HDPE护套进入锚具内的长度(mm)。

大门斜拉索施工方案(幕墙)一、工程概况屋盖结构平面尺寸为56m×12m，由两跨21.5m波浪式钢筋混凝土井式梁板(梁高60cm)组成，两端成悬臂状态。

中间设一根1.2m×2.5m 的钢筋混凝土柱，用20根斜拉索拉住屋面梁板，见图8-94。

.二、斜拉索构造1.拉索材料拉索材料选用1860级中φ15.24低松弛钢绞线。

拉索设计索力一般为钢索极限索力的1/3。

所需的钢绞线根数见表8-10。

表8-10斜拉索设计索力与钢绞线根数拉索编号拉索根数设计索力/kN 每束钢绞线a 4 320 4φs15.24b 4 340 4φs15.24C 4 250 3φs15.24d 4 200 3φs15.24e 4 200 3φs15.242.拉索防腐处理’第一道采用涂防腐油脂外包PE管，壁厚增至1.2mm；第二道采用直径75mm的PVC硬塑料管，壁厚4mm；第三道采用水泥浆将管道内的空隙灌满，达到全封闭要求。

3.锚具选用拉索张拉端位于屋盖井式梁交点处，采用0VMXGl5-4(3)系杆锚具。

该锚具为三片式，特殊齿形，有防松装置，以防低应力状态下滑索；其锚板具有外螺纹并配有螺母，供最后整体张拉用。

拉索固定端采用0VM1.5P挤压锚具。

4.节点构造拉索张拉端的构造见图8-95，由钢垫板、螺旋筋及φ70(60)mm金属波纹管组成。

在屋面处插一段φ60mm×2.5mm无缝钢管，并设置一道止水钢环。

拉索固定端的构造见图8-96，由锚垫板(钻有3或4个φ20mm孔)、螺旋筋及φ80mm金属波纹管组成。

为防止锚板与金属波纹管连接处漏浆，在锚板上焊有封口钢管。

三、斜拉索施工1.工艺流程屋盖梁板模板钢筋安装→张拉端埋件安装→屋盖混凝土浇筑→中间立柱模板钢筋安装→固定端埋件安装→中间立柱混凝土浇筑→穿拉索→装PVC套管→拉索单根张拉φ拉索整体张拉→拉索张拉端锚具封头→PVC管竖向灌浆。

2.预埋件安装根据设计图样要求，计算每个张拉端预埋孔道的水平偏移角及垂直偏移角，按此角度严格控制预埋孔道的安装位置及角度，并与周围钢筋焊牢，混凝土浇筑时派人跟踪检查，以确保预埋孔道的位置与角度符合要求。

一、编制依据1、《朝阳市珠江桥桥梁工程施工图设计》（沈阳市市政工程设计研究院二O一0年六月）2、国家和交通部现行有关标准、规范、导则、规程、办法等1)《公路桥涵施工技术规范》(JTG/T F50—2011）2)《公路工程质量检验评定标准》（JTJ F80/1—2004)3）《公路斜拉桥设计规范》（试行）(JTJ027—96）4）《建筑结构静力计算手册》(中国建筑工业出版社2009。

12）5）《工程测量规范》（GB/50026-2007）6）《公路工程施工安全技术规程》（JTJ076-95）7）《施工现场临时用电安全技术规范》（JGJ46-2005）3、项目相关部门批准的相关文件。

二、斜拉索施工技术方案1、概述1。

1、工程概况本项目位于朝阳市市区东部，跨越大凌河，是朝阳市老城区珠江路的延伸。

工程起点为老城区内的凌河街，终点为凤凰组团内的凌凤大街，连接老城区与凤凰组团。

本工程桥梁主桥为3跨预应力混凝土半漂浮体系斜拉桥，长度为340m，跨径布置为80+180+80=340m。

斜拉索为双索面,横桥向对称布置在索区内，全桥共设置52对斜拉索,在主塔内张拉锚固，塔上索距为2m（虚交点）,梁上中跨索距6。

5m，边跨索距5.4m。

主桥斜拉索总体布置图见图2—1。

图2—1 主桥斜拉索总体布置图1.2、斜拉索概况本桥斜拉索采用双塔双索面布置，每塔每索面共13对斜拉索,全桥共104根斜拉索。

斜拉索采用PES系列拉索,采用塑包平行钢丝束，钢丝采用，7mm镀锌高强平行钢丝，ƒpk=1670Mpa，护套采用热挤高密度聚乙烯材质。

成品索在应力幅200MPa时，能承受200万次脉冲加载，且各部件无损坏,拉索聚乙烯护套无损伤。

全桥斜拉索规格共5种，即：PES7-85、PES7—109、PES7—139、PES7-151、PES7—187.全桥斜拉索中最长索为A13、A13ˊ索，长约99.4米，重约4.89吨；最重索为B13、B13ˊ，长约88。
