冲压模具术语newmaker冲裁冲裁是利用冲模使部分材料或工序件与另一部分材料、工(序)件或废料分离的一种冲压工序。
冲裁是切断、落料、冲孔、冲缺、冲槽、剖切、凿切、切边、切舌、切开、整修等分离工序的总称。
切开切开是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被切开而分离的材料位于或基本位于分离前所处的平面。
切边切边是利用冲模修边成形工序件的边缘，使之具有一定直径、一定高度或一定形状的一种冲压工序。
切舌切舌是将材料沿敞开轮廓局部而不是完全分离的一种冲压工序。
被局部分离的材料，具有工件所要求的一定位置，不再位于分离前所处的平面上。
切断切断切断是将材料沿敞开轮廓分离的一种冲压工序，被分离的材料成为工件或工序件。
扩口扩口是将空心件或管状件敞开处向外扩张的一种冲压工序。
冲孔冲孔是将废料沿封闭轮廓从材料或工序件上分离的一种冲压工序，在材料或工序件上获得需要的孔。
冲缺冲缺是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓形成缺口，其深度不超过宽度。
冲槽冲槽是将废料沿敞开轮廓从材料或工序件上分离的一种冲压工序，敞开轮廓呈槽形，其深度超过宽度。
冲中心孔冲中心孔是在工序件表面形成浅凹中心孔的一种冲压工序，背面材料并无相应凸起。
精冲精冲是光洁冲裁的一种，它利用有带齿压料板的精冲模使冲件整个断面全部或基本全部光洁。
连续模连续模是具有两个或更多工位的冲模，材料随压力机行程逐次送进一工位，从而使冲件逐步成形。
单工序模单工序模是在压力机一次行程中只完成一道工序的冲模。
组合冲模组合冲模是按几何要素(直线、角度、圆弧、孔)逐副逐步形成各种冲件的通用、可调式成套冲模。
平面状冲件的外形轮廓一般需要几副组合冲模分次冲成。
压凸压凸是用凸模挤入工序件一面，迫使材料流入对面凹坑以形成凸起的一种冲压工序。
压花压花是强行局部排挤材料，在工序件表面形成浅凹花纹，图案、文字或符号的一种冲压工序。
被压花表面的背面并无对应于浅凹的凸起。
模具部件术语上模上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
上模座上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
下模下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
下模座下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
刃壁刃壁是冲裁凹模孔刃口的侧壁。
刃口斜度刃口斜度是冲裁凹模孔刃壁的每侧斜度。
气垫气垫是以压缩空气为原动力的弹顶器。
参阅"弹顶器"。
反侧压块反侧压块是从工作面的另一侧支持单向受力凸模的零件。
导套导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
导板导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
导柱导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
导正销导正销是伸入材料孔中导正其在凹模内位置的销形零件。
导板模导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
导料板导料板是引导条（带、卷）料进入凹模的板状导向零件。
导柱模架导柱模架是导柱、导套相互滑动的模架。
参阅"模架"。
冲模冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
凸模凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
凹模凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
防护板防护板是防止手指或异物进入冲模危险区域的板状零件。
压料板（圈）压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。
压料筋压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。
压料槛压料槛是断面呈矩形的压料筋特称。
广东模具术语广东模具术语深圳方言模具术语: 模胚类: 唧嘴---浇口衬套法兰---定模浇口衬套定位环, 扶针---回针, 垃圾钉---顶针板止停销, 杯头螺丝---内六角沉孔螺丝模具类: 前模---又叫A模或定模, 后模---又叫B模或动模, 行位---滑块, 钶---镶在后模上的芯子(或叫模仁), 机械类工具类: 锣床---铣床, 锣床批土---铣床虎口钳, 磨床批土---磨床打直角虎门钳, 匙把揦---活钳或开口扳手的一种称呼刀具工具类: 牙嗒---丝攻, 坑手-攻牙用的扳手, 机转---铁圆规,奔子---磨成尖头用于敲击划线相交定位点的工具产品类: 止口---夹口美术线,又称遮丑线, 啤把---拨模斜度, 火箭脚---位于司柱的加强筋机米螺丝：无头螺丝中山方言模具术语模具类: 斜导柱=斜边锁紧块=铲鸡东莞模具术语：机械工具类：虎钳------批士；C形夹-----虾公码；钻孔------钻窿；加工中心-电脑锣；偷胶 -------减胶火山口-------司筒底部的减胶位；公模肉＝后模；母模肉＝前模環保標志=回收章細水口=針點澆口潛水=針點澆口；鑲件=入子；排氣槽=逃氣道披鋒=毛邊；加膠=加料；密封圈=膠圈中托司=頂出導柱(套)=哥林柱水口扣針＝拉料頂針插穿(碰穿)＝靠破曬紋＝咬花波子螺絲＝定位珠开模器=拉胶模胚类：水口边细水口或简化型模胚的从水口板上贯下来的那支导柱中托司顶针板导柱 ;零度块方型辅助器模具类斜顶------斜方水塔，水桶------模仁上钻个深孔，中间用铜片或亚加力板隔开，运水一边进一边出来冷却的水喉，水嘴-----冷却水接口 ;呵----模仁铜公-----放电用的电极 ;弹弓---弹簧 ;入水---进胶点模具加工类的飞模------合模好象用白话说的外（音是如此，估计是WIRE）---线切割放电-----打火花 ;省模，打光----抛光光刀---我们这是用来指CNC精加工加工模仁，多用于公模开粗---粗加工，留少许余量开框---模胚上加工放模仁的位置穿线孔---线割时用来穿钼丝的产品类加强筋---加强用的骨位 ;美工线---上下盖装配的中间的间隙（可有效防上错位）行位 >滑块 ;司筒 >套筒入子 >镶件（INSERT）入子为台灣叫法 ;斜顶 >斜顶块或斜顶杆 KO孔 > 顶棍孔 ;司筒针 > 套筒针撑头 > 支撑柱(防止B板变形的) ;铲鸡 >行位锁紧块治具 > 工具(夹具) ；喉咀 > 水管头；行位波仔 >滑块斜器；中托司 >浇口衬套水口板 >流道板；细水口板 >分流道板勾针 >拉料杆；B 板 >动模板；A板 >定模板产品的夹线 >分型线；运水 >冷却水道；回针 >复位顶针；隔热板 >热流道模上用的撬模位 >用来公开AB板的；码模坑 >注射时固定上下模的通框 >把框开成通；大水口模----二板模；小水口模----三板模斜顶(又叫推方)----楣仔方；方铁----凳仔方夹水纹----熔胶线火花纹----电火花加工后留下的纹粗公----电火花粗加工用的铜公精公----电火花精加工用的铜公晒字----做好菲林再拿去加字体的加工方法开模器=拉胶=拉模扣密封圈=膠圈 =防水胶圈=O型圈波子螺絲＝定位珠 =弹弓波子扣机就是控制多板分型的机械装置模具类： K.O孔——顶棍孔——用来顶顶针板的。

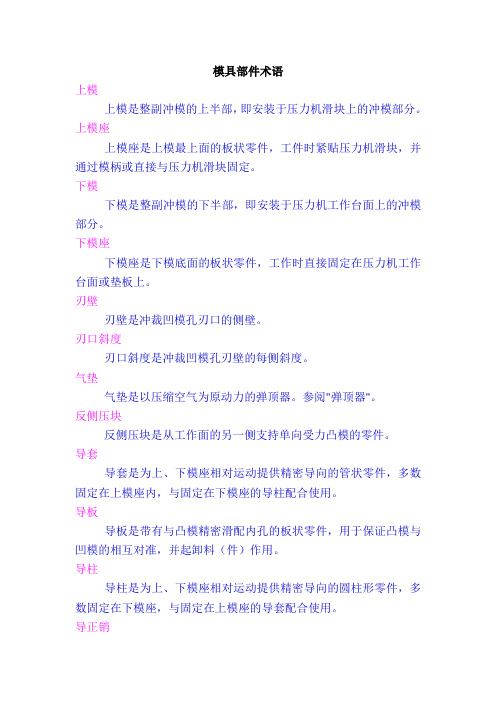

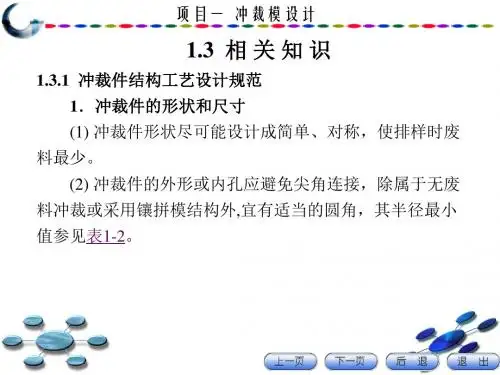

冲裁模具部件及设计术语模具部件术语上模上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
上模座上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
下模下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
下模座下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
刃壁刃壁是冲裁凹模孔刃口的侧壁。
刃口斜度刃口斜度是冲裁凹模孔刃壁的每侧斜度。
气垫气垫是以压缩空气为原动力的弹顶器。
参阅"弹顶器"。
反侧压块反侧压块是从工作面的另一侧支持单向受力凸模的零件。
导套导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
导板导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
导柱导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
导正销导正销是伸入材料孔中导正其在凹模内位置的销形零件。
导板模导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
导料板导料板是引导条（带、卷）料进入凹模的板状导向零件。
导柱模架导柱模架是导柱、导套相互滑动的模架。
参阅"模架"。
冲模冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
凸模凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
凹模凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
防护板防护板是防止手指或异物进入冲模危险区域的板状零件。
压料板（圈）压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。
压料筋压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。
压料槛压料槛是断面呈矩形的压料筋特称。
参阅"压料筋"。
承料板承料板是用于接长凹模上平面，承托冲压材料的板状零件。
侧刃侧刃是在条（带、卷）料侧面切出送料定位缺口的凸模。
侧压板侧压板是对条（带、卷）料一侧通过弹簧施加压力，促使其另一侧紧靠导料板的板状零件。
顶杆顶杆是以向上动作直接或间接顶出工（序）件或序料的杆状零件。
齿圈齿圈是精冲凹模或带齿压料板上的成圈齿形突起，是凹模或带齿压料板的局部结构而不是单独的零件。
限位套限位套是用于限制冲模最小闭合高度的管状零件，一般套于导柱外面。
限位柱限位柱是限制冲模最小闭合高度的柱形件。
定位销（板）定位销（板）是保证工序件在模具内有不变位置的零件，以其形状不同而称为定位销或定位板。
固定板固定板是固定凸模的板状零件。
固定卸料板固定卸料板是固定在冲模上位置不动的卸料板。
参阅"卸料板"。
固定挡料销（板）固定挡料销（板）是在模具内固定不动的挡料销（板），。
参阅"挡料销（板）"。
卸件器卸件器是从凸模外表面卸脱工（序）件的非板状零件或装置。
卸料板卸料板是将材料或工（序）件从凸模上卸脱的固定式或活动式板形零件。
卸料板是有时与导料板做成一体，兼起导料作用，仍称卸料板。
卸料螺钉卸料螺钉是固定在弹压卸料板上的螺钉，用于限制弹压卸料板的静止位置。
废料切刀废料切刀有两种。
1．装于拉深件凸缘切边模上用于割断整圈切边废料以利清除的切刀。
2．装于压力机或模具上用于将条（带、卷）状废料按定长切断以利清除的切刀。
始用挡料销（板）始用挡料销（板）是供材料起始端部送进时定位用的零件。
始用挡料销（板）都是移动式的。
拼块拼块是组成一个完整凹模、凸模、卸料板或固定板等的各个拼合零件。
挡块（板）挡块（板）是供经侧刃切出缺口的材料送进时定位用的淬硬零件，兼用以平衡侧刃所受的单面切割力。
挡块（板）一般与侧刃配合使用，参阅"侧刃"。
挡料销（板）挡料销（板）是材料沿送进方向的定位零件，以其形状不同而称为挡料销或挡料板。
挡料销（板）是固定挡料销（板）、活动挡料销（板）、始用挡料销（板）等的统称。
垫板垫板是介于固定板（或凹模）与模座间的淬硬板状零件，用以减低模座承受的单位压缩应力。
复合模是在压力机一次行程中，在同一工位上完成两道或更多工序的冲模。
保持圈保持圈是滚珠导柱模架中容纳并限制滚珠（子）位置的多孔管状零件。
活动挡料销（板）活动挡料销（板）是在模具内可以上下或左右活动的挡料销（板），参阅"挡料销（板）"。
带齿压料板带齿压料板是精冲模中压料板的特称，因压料面带齿圈而得名。
参阅"压料板（圈）"。
推杆推杆是以向下动作直接或间接推出工（序）件或废料的杆状零件。
浮动模柄浮动模柄是随上模座同时上下，但其中心轴孔与上模座平面所成的角度可在一定范围内自由活动的模柄。
推板推板是在凹模或模块内活动的板状零件，以向下动作直接或间接推出工（序）件或废料。
斜楔是模具中改变直线运动方向的楔形零件，多数斜楔使垂直运动变为水平运动。
弹顶器弹顶器是装于压力机工作台下或模座下的冲压辅助装置，由气压、液压、弹簧、橡胶等推动，对下模的顶板，顶杆等提供向上压力和促使其向上移动。
弹压卸料板弹压卸料板是由弹簧、橡胶、液压、气压等作用的活动卸料板。
参阅"卸料板"。
硬质合金冲模硬质合金冲模是以硬质合金作为模具工作部分材料的冲模。
漏料孔漏料孔是与冲裁凹模也直接贯通，用于排除废料或工（序）件的孔。
漏料斜度漏料斜度是刃壁以下凹模孔的每侧斜度。
漏料斜度用以使废料或工（序）件畅通坠落。
锥形压料圈锥形压料圈是压料面呈凸锥形的拉深模压料圈。
参阅"压料板（圈）"。
滚珠导柱模架滚珠导柱模架是导柱与导套分别对滚珠（子）相互滚动的模架，简称滚珠模架。
参阅"模架"。
模柄模柄是突出于上模座顶面的圆柱形零件，工作时伸入压力机滑块孔中并被夹紧固定。
模架模架是上、下模座和导柱、导套的组合件，可以带模柄或不带模柄。
大多数模架是标准件。
模框模框是容纳凹模拼块的基体。
顶板顶板是在凹模或模块内活动的板状零件，以向上动作直接或间接顶出工（序）件或废料。
模具设计术语上极点上极点是压力机滑块上下运动的上端终点。
下极点下极点是压力机滑块上下运动的下端终点。
毛刺毛刺是冲裁后冲件断面边缘锋利的凸起。
毛刺面毛刺面是边缘有毛刺的冲裁件平面。
对于落料，毛刺面是接触凸模的平面；对于冲孔，毛刺面是接触凹模的平面。
毛面毛面是冲裁件被撕裂的毛糙的断面）。
中性层中性层是指弯曲的冲件中应变为零的一层材料。
突耳突耳是拉深件上口边缘的耳形突起。
中性层系数中性层系数是用以确定中性层位置的系统。
双面间隙双面间隙是从一侧至对面另一侧的间隙或两侧空隙之和（。
参阅"间隙"。
出件装置出件装置是使已冲过的工（序）件从模具中外出的装置。
正回弹正回弹是成形冲件从模具中取出后曲率半径增大的回弹，或冲裁件从模具中逸出后材料实体增大的回弹。
参阅"回单"。
冲件冲件是坯料经过一道或多道冲压工序后的统称，也就是工序件和工件的统称。
光面光面是冲裁件被切出的光亮断面。
回弹回弹有两种，一种是成形冲件从模具内取出后的尺寸与模具相应尺寸的差值。
对于弯曲件，一般以角度差或半径差表示。
另一种是从模具中逸出的冲裁件外形尺寸与凹模相应尺寸的差值或内形尺寸与凸模相应尺寸的差值。
闭合高度闭合高度是冲模在工作位置下极点时上模座上平面或下模座平面的距离。
行程行程是压力机滑块上下运动两端终点间的距离。
习惯上把压力机滑块的上下运动也称为行程，如"行程向下"、"行程向上"、"每分钟行程次数"等等。
负回弹负回弹是成形冲件从模具中取出后曲率半径减小的回弹，或冲裁件从模具中逸出后材料实体缩小的回弹。
参阅"回弹"。
夹持送料装置夹持送料装置是利用机械、气压或液压机的夹紧、放松和往复动作将原材料送入冲模的装置。
寿命寿命是指冲模每修磨一次能冲压的次数或模具报废前能冲压的次数。
前者称为刃磨寿命，后者称为总寿命。
步距步距是可用于多次冲压的原材料每次送进的距离。
间隙间隙是相互配合的凸模和凹模相应尺寸的差值或其间的空隙。
单面间隙单面间隙是从中心至一侧的间隙或一侧的空隙。
参阅"间隙"。
坯料坯料是未经过冲压的，大多只用于一次冲压的原材料。
坯料有时称为毛坯或毛料。
卷料卷料是可用于多次冲压的成卷原材料。
板料板料是可用于多次冲压的板状原材料。
条料条料是可用于多次冲压的条状原材料。
拉痕拉痕是冲件在成形过程中，材料表面与模具工作面的摩擦印痕。
拉深比拉深比是拉深系数的倒数。
参阅"拉深系数"。
拉深系数拉深系数是本工序圆筒形拉深件直径与前工序拉深件直径的比值。
对于第一道拉深，拉深系数是拉深件直径与展开直径的比值。
突耳突耳是拉深件上口边缘的耳形突起。
送料送料是将原材料送入模具以供冲压。
送料装置送料装置是将原材料送入模具的装置。
常见的送料装置有滚轴式、夹持式、钩式等，参阅有关名词。
料斗料斗是带有使成形冲件自动定向送出机构的斗形容器。
弯曲半径弯曲半径是冲件弯曲处的内半径。
展开图展开图是与成形冲件相对应的平面工序件图形。
展开尺寸展开尺寸是与成形冲件尺寸相对应的平面工序件尺寸。
起拱起拱是冲件表面产生拱形不平的现象名称。
起皱起皱是拉深件凸缘产生波浪形皱裥的现象名称。
料槽料槽是使冲件顺序进入或离开模具的槽形通道。
钩式送料装置钩式送料装置是利用往复运动的钩子伸入孔内带动原材料送入冲模的装置。
理件理件是将冲件（绝大多数为冲裁件）理齐堆叠。
理件装置理件装置是将冲件理齐堆叠的装置。
排样排样是完成排样图的冲模设计过程。
有时也把排样图简称为排样。
参阅"排样图"。
排样图排样图是描述冲件在条（带、卷）料上逐步形成的过程，最终占有的位置和相邻冲件间关系的布局图。
粘模粘模是冲模工作表面与冲件材料粘合的现象名称。
崩刃崩刃是凸模或凹模刃口小块剥落的现象名称。
最小弯曲半径最小弯曲半径是指能成功地进行弯曲的最小的弯曲半径。
参阅"弯曲半径"。
搭边搭边是排样图中相邻冲件轮廓间的最小距离，或冲件轮廓与条料边缘的最小距离。
塌角塌角有两个含义，一个是指冲裁件外缘近凹模面或内缘近凸模面呈圆角的现象，另一是指冲裁件断面呈塌角现象部分的高度hg。
塌角面塌角面是边缘呈塌角的冲裁件平面，即毛刺面的对面。
参阅"毛刺面"。
试模试模是指模具装配完成后进行的试验性冲压，以考核模具性能及冲件质量。
滚轴送料装置滚轴送料装置是利用成对滚轴将原材料夹紧并送入冲模的装置。
材料的送进是通过滚轴的周期性旋转完成的。
