煤矿井下安全避险讲义“六大系统”建设的目标要求

煤矿山安全避险六大系统设计方案系统设计原则及依据1.1设计原则（1）科学合理性原则井下安全避险“六大”系统监测监控位置、方法选取应科学合理，符合相关安全规程和规定；系统管理软件操作界面具有合理性，符合技术人员操作习惯。

（2）经济实用性原则系统方案设计时在满足系统要求的前提下，考虑经济实用性原则，优化设计方案，做到“无重复、不缺少”，保证系统稳定运行；充分利用现有资源，根据现场情况制定不同的系统配置方案，降低系统造价，完善系统功能，提高系统档次，使系统具有较高的性能价格比；凡是原系统已具备的功能或结构装置，只要准确有效，都采用系统整合的方法加以利用，不作重复建设；对监测系统所涉及的技术方法，在保证长期可靠有效的前提下，采用最经济的方案。

（3）系统可扩展性原则在系统方案要求改进时，本次投入的软硬件设备能够继续使用，最大限度减少重复投入；系统输出的数据信息采用国际或国内通用的标准格式，便于系统功能扩充和监测成果的开发；系统预留接口，为系统升级与改造做铺垫，使系统具有可扩展性。

（4）可靠性和可维护性原则能够保障在恶劣环境下可靠工作，同时，硬件设备稳定可靠，免维护或维护量小；系统设备均采取良好的接地保护装置，结合防雷模块，具备良好的防雷、防浪涌和抗干扰能力。

系统本身应符合电磁兼容性和电气隔离性能设计要求，不影响设备正常工作；系统具有自诊断功能，能够有效判别外界对于监管系统的恶意破坏和系统自身故障，并给出报警提示。

（5）先进性与实用性原则系统所采用技术与设备代表该领域先进产品，代表技术发展方向，具有先进性；系统所使用设备性价比高，技术成熟，实用性强。

（6）施工便捷原则由于项目周期短，工作量较大，任务紧，项目实施时需要采用快速建设原则，确保项目按时完成；方案设计采用系统集成方法，达到快速施工、调试、验收。

（7）技术成熟原则系统技术方案为长期研究内容和领域，具有研发基础，技术方案成熟；由于具备成熟的解决方案，无需长时间开发即可应用。

目录1 任务来源------------------------------------------------------------------------------------------------------------12 井下安全避险“六大系统”建设的必要性和紧迫性-------------------------------------------------13 本次井下安全避险“六大系统”设计范围--------------------------------------------------------------34 某煤矿井下安全避险“六大系统”设计-----------------------------------------------------------------3 4.1 基本情况---------------------------------------------------------------------------------------------------------3 4.2 井下安全避险“六大系统”设计------------------------------------------------------------------------81 任务来源按照《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）以及《关于建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔2010〕146号）的要求，北京华宇工程有限公司受陕西某能源有限公司某煤矿委托，根据煤矿井下安全避险“六大系统”的相关技术规范，编制本矿井“六大系统”设计方案。

2 井下安全避险“六大系统”建设的必要性和紧迫性2010年7月19日，国务院为进一步加强国家安全生产工作，全面提高企业安全生产水平，下发了《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）。

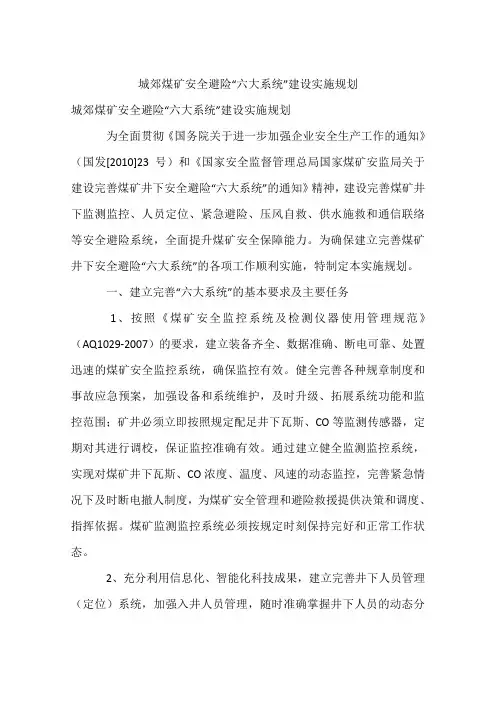

城郊煤矿安全避险“六大系统”建设实施规划城郊煤矿安全避险“六大系统”建设实施规划为全面贯彻《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）和《国家安全监督管理总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》精神，建设完善煤矿井下监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等安全避险系统，全面提升煤矿安全保障能力。

为确保建立完善煤矿井下安全避险“六大系统”的各项工作顺利实施，特制定本实施规划。

一、建立完善“六大系统”的基本要求及主要任务1、按照《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）的要求，建立装备齐全、数据准确、断电可靠、处置迅速的煤矿安全监控系统，确保监控有效。

健全完善各种规章制度和事故应急预案，加强设备和系统维护，及时升级、拓展系统功能和监控范围；矿井必须立即按照规定配足井下瓦斯、CO等监测传感器，定期对其进行调校，保证监控准确有效。

通过建立健全监测监控系统，实现对煤矿井下瓦斯、CO浓度、温度、风速的动态监控，完善紧急情况下及时断电撤人制度，为煤矿安全管理和避险救援提供决策和调度、指挥依据。

煤矿监测监控系统必须按规定时刻保持完好和正常工作状态。

2、充分利用信息化、智能化科技成果，建立完善井下人员管理（定位）系统，加强入井人员管理，随时准确掌握井下人员的动态分布情况；健全机构和相关制度，积极稳妥做好系统应用和升级改造工作，所使用的系统必须符合《煤矿井下作业人员管理系统使用规范》（AQ1048-2007）的要求；发挥人员定位系统在防治超定员作业、监督领导干部下井带班等工作中的作用，不断增强系统在现场管理和预防事故方面的功能。

通过建立健全人员定位系统，实现对煤矿入井人员的动态管理，准确掌握各个区域作业人员的情况，加强对人员的安全管理和及时有效避险。

3、建设完善井下紧急避险系统。

一要为井下作业人员配备随身携带额定防护时间不低于30分钟的自救器，为灾变发生后人员快速脱险到达安全避灾地点提供支持，构成井下第一级紧急避险；二要从采掘工作面步行，凡在自救器所能提供的额定防护时间内不能安全撤到地面的，必须在距离采掘工作面1000米范围内建设避难硐室或救生舱，配备一定数量的食物、饮水和呼吸支持系统，使逃生人员能够就近快速进入安全环境紧急避险，构成井下第二级区域避险；三要在采区上下山附近或井底车场建设固定式避难所，利用压风、供水、通讯等系统为避难所内持续输送氧气和洁净水，实现通讯、环境监测等功能，具备可靠等待救援的能力，为整个采区或矿井避灾人员提供应急避难空间，构成井下第三级紧急避险。

矿井“六大系统”建设的基本要求1、永久避难硐室是指服务于整个矿井、水平或采区，服务年限一般不低于5年的避难硐室。

临时避难硐室是指设置在采掘区域或采区避灾路线上，主要服务于采掘工作面及其附近区域，服务年限一般不大于5年的避难硐室。

2、避难硐室的总容量应满足突发紧急情况下所服务区域全部人员紧急避险的需要，包括生产人员、管理人员及可能出现的其他临时人员，并应有一定的备用系数。

永久避难硐室的备用系数不低于1.2。

3、紧急避险设施应与矿井安全监测监控、人员定位、压风自救、供水施救、通信联络等系统相连接，形成井下整体性的安全避险系统。

矿井安全监测监控系统应对紧急避险设施外和避难硐室内的甲烷、一氧化碳等环境参数进行实时监测。

矿井人员定位系统应能实时监测井下人员分布和进出紧急避险设施的情况。

矿井压风自救系统应能为紧急避险设施供给足量氧气，接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3MPa之间，供风量不低于0.3m3/min•人，连续噪声不大于70分贝。

矿井供水施救系统应能在紧急情况下为避险人员供水，并为在紧急情况下输送液态营养物质创造条件。

接入的矿井供水管路应有专用接口和供水阀门。

矿井通信联络系统应延伸至井下紧急避险设施，紧急避险设施内应设置直通矿调度室的电话。

6、避难硐室的设置要与矿井避灾路线相结合，避难硐室应有清晰、醒目的标识牌，并悬挂于避难硐室外。

7、避难硐室内应有简明、易懂的使用和操作步骤说明，以指导避险人员正确使用避难设施，安全避险。

煤矿应建立健全“六大系统”管理机构，配备管理人员、专业技术人员、值班人员和维护人员等。

煤矿应建立健全“六大系统”管理制度，明确责任。

煤矿井下“六大系统”建设要求一、监控系统建设标准1.系统主机必须双机备份，备机能在5min内启动，监控主机必须有声光报警装置。

有打印及数据输出设备。

主机、联网及机房要求2.甲烷、一氧化碳、风速及负压、温度传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。

上述传感器应按规定要求配置并安装到位。

3.瓦斯采煤工作面及回风巷必须设置甲烷传感器；高瓦斯和煤与瓦斯突出矿井必须在工作面及其回风巷、工作面上隅角设置甲烷传感器（或便携式甲烷检测报警仪），高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时必须在回风巷中部增设甲烷传感器。

4.瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面必须在工作面及回风流中设置甲烷传感器；高瓦斯、煤与瓦斯突出矿井必须在掘进工作面及其回风流中设置甲烷传感器；高瓦斯与煤与瓦斯突出矿井掘进工作面长度大于1000m必须在掘进巷道中部增设甲烷传感器。

5.采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器；采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪；煤与瓦斯突出矿井采煤工作面的甲烷传感器不能控制其进风巷内全部非本质安全型电气设备时，必须在进风巷设置甲烷传感器。

5.掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设置甲烷传感器；掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪；设在加回风流中的机电设备硐室进风侧必须设置甲烷传感器；高瓦斯矿井进风的主要运输巷道内使用架线电机车时，装煤点、瓦斯涌出巷道的下风流中必须安装甲烷传感器。

7.瓦斯抽放泵站必须在室内安装甲烷传感器；井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器；抽放泵输入管路中宜设置高浓度甲烷、流量、温度和压力传感器，利用瓦斯时还应在输出管路中设置高浓度甲烷、流量、温度、压力传感器；不利用瓦斯，采用干式抽放设备时，输出管路中也应设置甲烷传感器。

蛟河市鑫源煤矿井下平安避险“六大系统”建设计划和方案二〇一一年二月十五日蛟河市鑫源煤矿井下平安避险“六大系统”建设计划和方案依照国家安监总煤装[2020]146号文件《国家平安监管总局国家煤矿安监局关于建设完善煤矿井下平安避险“六大系统”的通知》和吉林省《关于转发<国家平安监管总局国家煤矿安监局关于建设完善煤矿井下平安避险“六大系统”的通知>的通知》的精神，为全面提升我矿平安健康能力，经矿委会组织有关人员认真学习领会通知精神，结合矿井实际情形，通过讨论研究。

特制定该建设计划和方案。

一、矿井简介蛟河市鑫源煤矿于2004年与吉林镍业公司合股并购了原宏进煤矿属个人独资企业，2020年进行矿井整合其间蛟河市鑫源煤矿为单独保留矿井，同年兼并了邻矿蛟河市守志煤矿，矿井名称为蛟河市鑫源煤矿，2020年矿井生产能力提升为9万/年。

蛟河市鑫源煤矿位于吉林省蛟河市奶子山街友联村，行政划归吉林省蛟河市奶子山街管辖，矿区范围地理坐标为东经127°25′59″~127°26′52″，北纬43°41′56″~43°42′39″。

距蛟河市城区11Km，长图铁路从蛟河市通过，长图高速入口距矿区13Km公路铁路运输十分方便。

蛟河市鑫源煤矿井田开采范围位于原蛟河煤矿四井井田范围内，蛟河煤矿四井始创于1958年，1973年矿井报废后转交给蛟河市煤矿，蛟河市煤矿矿产转制后为私营蛟河市宏进煤矿，该矿井开采了50余年。

该井田内大部份区段以采空，现采的2.3.4.号煤层属原国有煤矿开采后遗弃的小于以下的不可采煤层，和开采后设计留设的，绞车道爱惜煤柱，采取隔离煤柱断层爱惜煤柱等零星块段。

该矿井瓦斯品级经吉林省能源局，吉能审批【2020】207号文件批复。

相对瓦斯涌出量m³/t,绝对瓦斯涌出量m³/min属于低瓦斯矿井，没有煤（岩）与瓦斯（CO2）突显现象。

煤层自燃偏向品级为二类自燃，煤尘具有弱爆炸性。

安全避险“六大系统”安装标准及要求第一篇：安全避险“六大系统”安装标准及要求安全避险“六大系统”安装标准及要求金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。

根据安监总管一〔2010〕168号文要求，地下矿山应按规定要求安装使用安全避险“六大系统”，并加强日常管理和维护，确保各系统正常运行。

安全避险“六大系统”安装标准及要求监测监控系统安全监测监控系统，包括有毒有害气体浓度监控装置、通风系统动态监测装置、地压监测监控装置、作业人员出入视频监控装置。

本石场不属于开采高硫等有自然发火危险矿床的地下矿山企业，不属于存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，不属于开采与煤共（伴）生矿体的地下矿山企业。

按照安监总管一〔2010〕168号要求，本石场需要安装一氧化碳浓度监控装置、通风系统动态监测装置及作业人员出入视频监控装置。

监测监控系统在井口值班房设置具有数据显示、传输、存储、处理、打印、声光报警、控制等功能的监控终端，所有监测监控装置通过信号电缆连接至监控终端，所有监测监控结果及数据均能及时反馈至监控终端。

一氧化碳浓度监控装置本石场开采矿体为中厚层状生物碎屑白云质灰岩，围岩为灰岩或石英砂岩、粉砂岩，矿岩岩性稳定，对人体健康和周围环境不会造成影响。

但开采过程中，由于需要进行爆破作业，并采用内燃设备装运矿石，火药燃烧后产生的炮烟及内燃设备排出的尾气含有大量一氧化碳等有毒有害物质，当其大量积聚于采场、运输巷道等作业场所而不能及时排出地表，超过一定浓度时，容易造成人员中毒事故。

为实现对井下一氧化碳等有毒有害气体浓度的动态监控，确保作业场所的安全，设计选用GTH1000型一氧化碳传感器按要求安装于井下各部位。

GTH1000型一氧化碳传感器是新一代智能型一氧化碳传感器,采用标准信号输出，可与各种监控系统配套使用，连续监测工作环境中的一氧化碳浓度。
