下载文档原格式

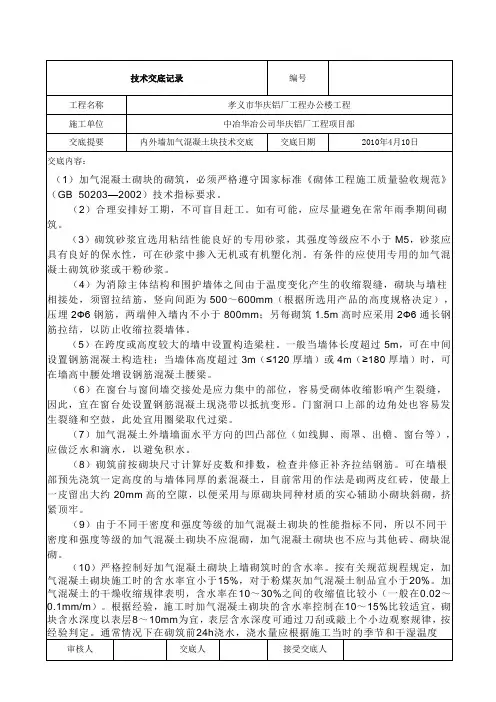

技术交底记录编号工程名称孝义市华庆铝厂工程生活区综合楼工程施工单位中冶华冶公司华庆铝厂工程项目部交底提要内外墙加气混凝土块技术交底交底日期2010年4月10日交底内容：6抗裂柱截面不宜大于墙厚×0.2m、或墙厚×窗间墙长度。
拉结筋设置同结构柱，纵筋不小于4φ12，纵筋中心间距不大于0.2m，纵筋搭接长度不小于0.6m，上下楼层交接处纵筋应连续贯通，端部进入基础梁或屋面梁的锚固长度各不小于0.5m，箍筋φ6＠200，纵筋搭接范围内箍筋间距减半。
7 抗裂柱的混凝土应分段浇筑。
上段柱的混凝土强度等级同结构柱并与结构柱一齐浇筑，下段柱的混凝土应待上层抗裂柱的上段柱浇筑完毕后再浇筑，混凝土强度等级不宜小于C20，如图3.6.2所示。
下段柱的进料口宜留在有砌体一侧，混凝土浇筑高度比上段柱柱底高0.1m，砌块锯成相应形状与其砌结，露出砌体部分应待浇筑7d后再凿除。
图3.6.2 抗裂柱模板安装、钢筋安装及分段浇筑混凝土示意8支承在悬臂板上的抗裂柱，与梁同标高部位应与梁同时安装模板、钢筋和浇筑混凝土，如图3.6.1节点①、②所示。
9墙高每隔1.4～1.5m处宜沿砌体设置通长的钢筋砂浆带，截面宽同墙厚、高宜为40mm，审核人交底人接受交底人工程名称孝义市华庆铝厂工程生活区综合楼工程施工单位中冶华冶公司华庆铝厂工程项目部交底提要内外墙加气混凝土块技术交底交底日期2010年4月10日砌体宽度不大于0.15m时配2φ10纵筋、大于0.15m时配3φ10纵筋，横向配φ6＠300筋；砂浆的品种、性能同砌筑砂浆。
纵筋进入混凝土墙柱长度宜符合锚固要求，纵筋宜采用单面焊接，长度不小于10倍纵筋直径。
当钢筋砂浆带碰上洞口时，应设至洞边处；当纵横两个方向的钢筋砂浆带连接时应符合图3.6.3要求：图3.6.3 沿砌体设置通长的钢筋砂浆带转角处纵筋锚固大样10通长窗的窗台下宜按3.6.1要求设置抗裂柱。
通长窗的窗台处宜设钢筋混凝土压顶。
蒸压加气混凝土墙板应用技术规程1蒸压加气混凝土墙板的发展蒸压加气混凝土墙板（SPC）是一种新型的砌筑材料，具有较强的防水性和高强度。
它由多种混凝土材料组成，通过蒸压固定和加气处理而成，具有经久耐用、抗冻融并具有良好的耐候性能，是当今砌筑行业中应用广泛的新型砌砖材料之一。
在构成蒸压加气混凝土墙板的同时，还有钢筋、预制钢筋网、裂缝补偿剂和粘结剂，以保证墙板质量的一致性及高强度，使其在房屋不同的结构中表现出良好的性能。
2蒸压加气混凝土墙板的应用技术蒸压加气混凝土墙板是建筑行业最流行的墙体材料，其应用技术能够有效地提高建筑物的安全性能和使用寿命。
其技术要求如下：（1）在施工过程中使用专用的空心混凝土墙板，其厚度和面积应与图纸和规程相一致，以确保墙板施工质量。
（2）在施工前，应将墙板浸泡在水中，使其能够有效吸收和拉伸，以保证墙体的均一性和质量。
（3）使用不低于M16的螺栓进行螺栓连接，每块墙板应使用5份螺栓。
（4）目前应墙板的垂直应力可以使用粘结剂和预制的钢筋网，以确保墙体的安全性能。
3规程的要求普通住宅屋面蒸压加气混凝土墙板施工规程如下：（1）墙与墙板之间要有足够的通风空隙，以保证墙板在施工其他部位时能够及时得到通风。
（2）施工时，墙体和墙板要用抗静电海绵剂敷铺，以防止电磁波的泄漏和电磁辐射。
（3）室内使用蒸压加气混凝土墙板时，要注意地面处理，应使用至少两层防水层，以保证其使用寿命。
（4）施工后，应及时冲洗墙体表面，以防止釉面材料受潮而开裂，从而影响外观效果。
4蒸压加气混凝土墙板的优势蒸压加气混凝土墙板具有无接缝、耐久耐用、阻燃、耐候性好等特点，具有优良的结构安全性，可有效避免屋体受压的情况，极大地保障了建筑物的使用寿命。
它对环境污染和热损耗也影响不大，因此也是实现绿色建筑的理想材料。
此外，蒸压加气混凝土墙板施工方便，施工速度快，使用成本低，为使用者节省了大量的时间和金钱，大大提高了施工效率。
蒸压加气混凝土墙板（ALC墙板）技术交底及应用1. 概述蒸压加气混凝土墙板（Autoclaved Lightweight Concrete Wall Panel，简称ALC墙板）是一种新型建筑材料，主要由水泥、砂、石灰石粉和气体发泡剂等原材料经过混合、浇注、养护、切割等工艺制成。
该墙板具有轻质、高强、防火、隔声、保温等优点，广泛应用于建筑墙体、楼板等领域。
2. 技术参数（1）密度：300-500kg/m³；（2）抗压强度：≥6MPa；（3）抗折强度：≥6MPa；（4）导热系数：0.09-0.16W/(m·K)；（5）防火等级：A1级；（6）隔声效果：≥45dB。
3. 施工工艺3.1 施工准备（1）材料准备：确保ALC墙板质量符合设计要求；（2）施工工具：切割机、吊车、手动葫芦、撬棍、胶枪等；（3）施工人员：培训合格的工人，掌握ALC墙板施工方法及注意事项。
3.2 安装流程（1）测量放线：按照设计图纸，进行墙体测量放线；（2）预埋件安装：预埋件应固定牢固，确保预埋件位置准确；（3）板材安装：采用吊车将ALC墙板吊至预定位置，用撬棍调整板材高度，使其符合设计要求；（4）接缝处理：采用专用胶浆填充接缝，确保接缝密实、美观；（5）设备安装：根据设计要求，安装电气设备、给排水管道等；（6）验收：施工完成后，进行验收，确保工程质量符合要求。
3.3 注意事项（1）ALC墙板运输过程中，应避免剧烈振动和碰撞，以免影响产品质量；（2）施工过程中，应严格按照设计图纸和施工方案进行，确保工程质量；（3）接缝处理应采用专用胶浆，不得使用其他材料替代；（4）安装过程中，如需切割ALC墙板，应采用专业切割机进行，确保切割尺寸准确；（5）施工期间，应做好安全防护措施，确保施工人员安全。
4. 应用领域ALC墙板广泛应用于以下领域：（1）建筑墙体：室内外墙体、隔断墙等；（2）楼板：屋面保温层、楼层隔断等；（3）隧道：地铁、隧道等市政工程；（4）其他：声屏障、围护结构等。
加气混凝土砌块的砌筑和抹灰施工要点加气混凝土砌块砌块的特性①多孔轻质一般蒸压加气混凝土砌块的孔隙达70％~80％，平均孔径约在1mm。
蒸压加气混凝土砌块的表观密度小,一般为粘土转的1/3.②保温隔热性能好其导热系数为0.14～0.28W·m/K，只有粘土砖的1/5，保温隔热性能好.用作墙体可降低建筑物采暖、制冷等使用能耗.③有一定的吸声能力，但隔声性能较差蒸压加气混凝土砌块的吸声系数为0。
2～0.3。
由于其孔结构大部并非通孔，吸声效果受到一定的限制.轻质墙体的隔声性能都较差，蒸压加气混凝土砌块也不例外.这是由于墙体隔声受“质量定律”支配，即单位面积墙体重量越轻，隔声能力越差。
④干燥收缩较大和其他材料一样蒸压加气混凝土砌块干燥收缩，吸湿膨胀.在建筑应用中，如果干燥收缩过大，在有约束阻止变形时,收缩形成的应力超过了制品的抗拉强度或粘结强度,制品或接缝处就会出现裂缝。
为避免墙体出现裂缝，必须在结构和建筑上采取一定的措施.而严格控制制品上墙时的含水率也是极其重要的，最好控制上墙含水率在20％以下.⑤吸水导湿缓慢由于蒸压加气混凝土砌块的气孔大部分为“墨水瓶”结构的气孔,只有少部分是水分蒸发形成的毛细孔.所以，孔肚大口小，毛细管作用较差，导致砌块吸水导湿缓慢的特性。
蒸压加气混凝土砌块体积吸水率和粘土砖相近，而吸水速度却缓慢得多。
蒸压加气混凝土砌块的这个特性对砌筑和抹灰有很大影响。
在抹灰前如果采用与粒土砖同样方式往墙上浇水,粘土砖容易吸足水量，而蒸压加气混凝土砌块表面看来浇水不少，实则吸水不多。
抹灰后砖墙壁上的抹灰层可以保持湿润,而蒸压加气混凝土砌块墙抹灰层反被砌块吸去水分而容易产生干裂。
还需说明的是，蒸压加气混凝土砌块应用于外墙时，应进行饰面处理或憎水处理。
因为风化和冻融会影响蒸压加气混凝土砌块的寿命。
长期暴露在大气中，日晒雨淋，干湿交替，蒸压加气混凝土砌块会风化而产生开裂破坏。
在局部受潮时，冬季有时会产生局部冻融破坏。

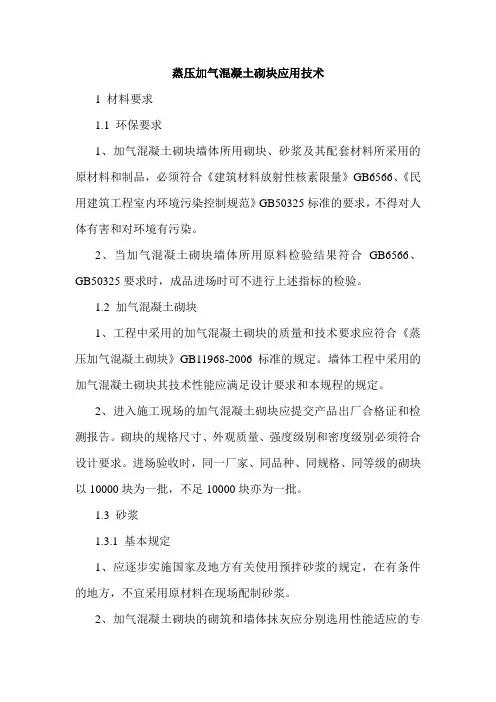

蒸压加气混凝土砌块应用技术1 材料要求1.1 环保要求1、加气混凝土砌块墙体所用砌块、砂浆及其配套材料所采用的原材料和制品，必须符合《建筑材料放射性核素限量》GB6566、《民用建筑工程室内环境污染控制规范》GB50325标准的要求，不得对人体有害和对环境有污染。
2、当加气混凝土砌块墙体所用原料检验结果符合GB6566、GB50325要求时，成品进场时可不进行上述指标的检验。
1.2 加气混凝土砌块1、工程中采用的加气混凝土砌块的质量和技术要求应符合《蒸压加气混凝土砌块》GB11968-2006标准的规定。
墙体工程中采用的加气混凝土砌块其技术性能应满足设计要求和本规程的规定。
2、进入施工现场的加气混凝土砌块应提交产品出厂合格证和检测报告。
砌块的规格尺寸、外观质量、强度级别和密度级别必须符合设计要求。
进场验收时，同一厂家、同品种、同规格、同等级的砌块以10000块为一批，不足10000块亦为一批。
1.3 砂浆1.3.1 基本规定1、应逐步实施国家及地方有关使用预拌砂浆的规定，在有条件的地方，不宜采用原材料在现场配制砂浆。
2、加气混凝土砌块的砌筑和墙体抹灰应分别选用性能适应的专用砂浆。
3、加气混凝土砌块的砌筑分普通砌筑和薄浆干砌两种，所用的砂浆性能均应符合本规程及有关标准的规定。
1.3.2 原材料要求1、水泥：应符合《通用硅酸盐水泥》GB175-2007标准的相应规定。
2、砂：应符合《建筑用砂》GB/T14684标准的规定。
3、水：应符合《混凝土用水》JGJ63标准的规定。
4、外加剂、掺合料等：均应符合相应标准的规定。
1.4 其它材料1.4.1 防裂、增强材料1、用于砌体基面、墙体抹灰层或面层，采用的纤维网、短切纤维，含有机或无机、天然或人造纤维均应为耐碱纤维，并应符合设计及有关标准的规定。
2、用于砌体的拉结钢筋、钢网片，用于内、外墙抹灰层的钢丝网、钢筋网、钢板网所用的钢材，均应符合设计要求和建筑用钢材标准的有关规定。
蒸压加气混凝土砌块主要技术指标和物理性能Document number：NOCG-YUNOO-BUYTT-UU986-1986UT蒸压加气混凝土砌块主要技术指标和物理性能蒸压加气混凝土砌块选用时应考虑的主要技术指标：强度，干密度，干燥收缩值、抗冻性和导热系数，放射性。
蒸压加气混凝土砌块的有以下八个物理性能：1轻质性蒸压加气混凝土砌块的容重一般为400kg/m3~700kg/m3,相当于空心黏土砖的1/3、实心黏土砖的1/5、混凝土的1/4,也低于一般轻集料混凝土的容重。
因而,采用蒸压加气混凝土砌块作墙体材料可以大大减轻建筑物的自重,节约建筑材料和工程费用。
2保温性蒸压加气混凝土砌块内部含有大量气泡和微孔,因而有良好的保温性能。
容重400kg/m3~700kg/m3的加气混凝土导热系数通常为(m·K)~(m·K),保温能力是黏土砖的3~4倍、普通混凝土的4~8倍。
3抗压性06级蒸压加气混凝土砌块抗压强度为,07级为。
蒸压加气混凝土砌块整体强度大,每个砌块一般相当于10块黏土砖,因此其砌体的强度利用率高,强度利用系数为.7~,而黏土砖的强度利用系数只有~。
4耐火性蒸压加气混凝土砌块导热系数低,热迁移慢,能有效抵抗火灾,并保护结构不受火灾影响。
其耐火温度高达700℃,为一级耐火材料,属无机不燃物,高温下不会产生有害气体,是消防免检产品。
5吸声性蒸压加气混凝土具有球状密闭多孔结构,因而有一定的吸声性能,吸声系数为~,吸声性能优于普通的混凝土,适用于对吸声有特殊要求的建筑墙体。
加气混凝土墙的隔声量,100mm厚为45dB,180mm厚为53dB,240mm厚为58dB。
6耐久性600mm×300mm×300mm的试件在大气中暴露一年后抗压强度提高25%,10年强度仍然保持稳定,大部分加气混凝土在自然碳化后强度略有提高,这说明加气混凝土具有良好的耐久性能。
7抗渗水性蒸压加气混凝土具有密闭独立球状结构,因而吸水导湿缓慢。

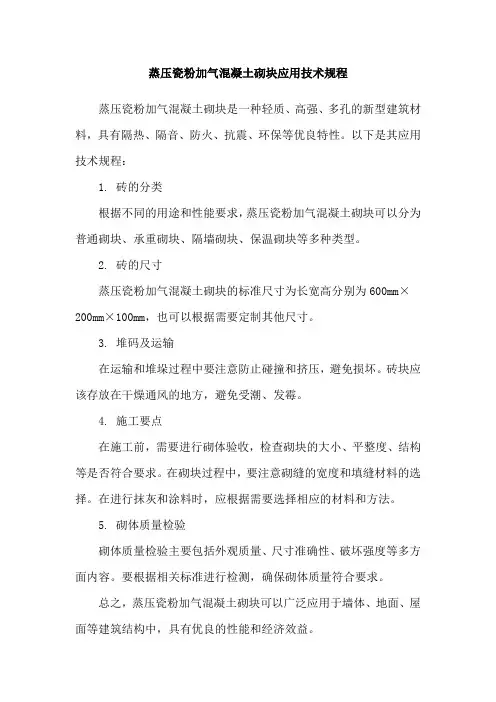

蒸压瓷粉加气混凝土砌块应用技术规程
蒸压瓷粉加气混凝土砌块是一种轻质、高强、多孔的新型建筑材料，具有隔热、隔音、防火、抗震、环保等优良特性。
以下是其应用技术规程：
1. 砖的分类
根据不同的用途和性能要求，蒸压瓷粉加气混凝土砌块可以分为普通砌块、承重砌块、隔墙砌块、保温砌块等多种类型。
2. 砖的尺寸
蒸压瓷粉加气混凝土砌块的标准尺寸为长宽高分别为600mm×200mm×100mm，也可以根据需要定制其他尺寸。
3. 堆码及运输
在运输和堆垛过程中要注意防止碰撞和挤压，避免损坏。
砖块应该存放在干燥通风的地方，避免受潮、发霉。
4. 施工要点
在施工前，需要进行砌体验收，检查砌块的大小、平整度、结构等是否符合要求。
在砌块过程中，要注意砌缝的宽度和填缝材料的选择。
在进行抹灰和涂料时，应根据需要选择相应的材料和方法。
5. 砌体质量检验
砌体质量检验主要包括外观质量、尺寸准确性、破坏强度等多方面内容。
要根据相关标准进行检测，确保砌体质量符合要求。
总之，蒸压瓷粉加气混凝土砌块可以广泛应用于墙体、地面、屋面等建筑结构中，具有优良的性能和经济效益。

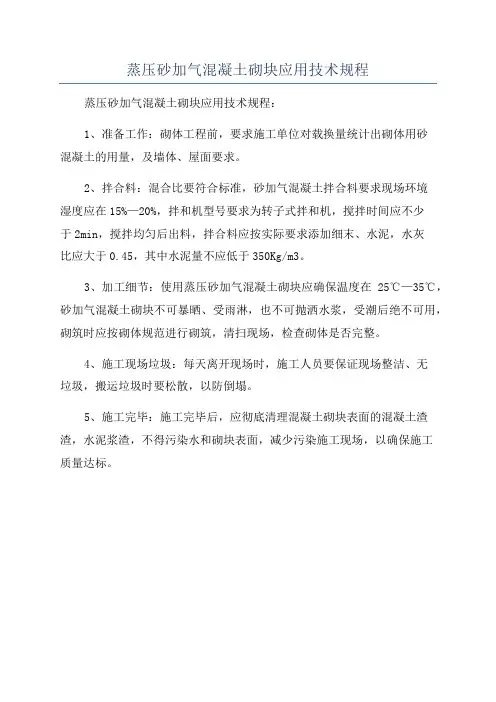

蒸压砂加气混凝土砌块应用技术规程
蒸压砂加气混凝土砌块应用技术规程：
1、准备工作：砌体工程前，要求施工单位对载换量统计出砌体用砂
混凝土的用量，及墙体、屋面要求。
2、拌合料：混合比要符合标准，砂加气混凝土拌合料要求现场环境
湿度应在15%—20%，拌和机型号要求为转子式拌和机，搅拌时间应不少
于2min，搅拌均匀后出料，拌合料应按实际要求添加细末、水泥，水灰
比应大于0.45，其中水泥量不应低于350Kg/m3。
3、加工细节：使用蒸压砂加气混凝土砌块应确保温度在25℃—35℃，砂加气混凝土砌块不可暴晒、受雨淋，也不可抛洒水浆，受潮后绝不可用，砌筑时应按砌体规范进行砌筑，清扫现场，检查砌体是否完整。
4、施工现场垃圾：每天离开现场时，施工人员要保证现场整洁、无
垃圾，搬运垃圾时要松散，以防倒塌。
5、施工完毕：施工完毕后，应彻底清理混凝土砌块表面的混凝土渣渣，水泥浆渣，不得污染水和砌块表面，减少污染施工现场，以确保施工
质量达标。
混凝土加气砌块隔热(防水)屋面的应用技术广东省中山市三角镇某中学教学主楼于2000年建成投入使用，主楼屋面为现浇钢筋混凝土的上人屋面，2003年屋面空心灰砂隔热砖因风化、人踩，空心灰砂隔热砖破损严重，基本丧失了隔热效果。
2003年，该校采用混凝土加气砌块隔热屋面，到目前，屋面隔热保温、防水效果良好。
一、设计要求
1、屋面允许荷载和屋面结构刚度均足够。
2、为确保使结构层、隔热层能自由变形，减少结构层、原防水层、隔热层之间相互影响，在隔热层与原防水层之间设置厚约30mm、1：10石灰炉渣的隔离层。
3、设置分格缝。
为使隔热层适应结构层变形的需要，分格缝隙设置原则：屋脊线处；对应主框架梁的中线处；当檐口与屋脊线间距大于6m时，应在中间增设一道纵向分格缝。
隔热层在分格缝处全部断开，分格缝抹面后宽度约30mm，用聚氯乙烯胶泥或油膏嵌缝。
4、石灰炉渣的隔离层、加气混凝土砌块隔热层和防水砂浆完成施工后，屋面坡度应与原结构坡度保持一致，且保持平整，以减少因积水引致渗水隐患。
加气混凝土砌块隔热层构造见图1
二、主要材料
1、加气混凝土砌块：规格：长度600mm，宽度300mm，厚度150 mm ；密度小于650kg/m3；立方体抗压强度≥3.4 n/mm2。
2、选择耐磨、防水抗渗性能较好的水泥，优先选用普通硅酸盐水层，标号不低于425号；
3、其它材料：防水剂、河砂、3#钢丝网（规格双向10*10）。
三、准备工作
检查屋面是否有渗、漏水痕迹，对有渗、漏水部位做好修补；清理干净基层表面，并洒水润湿；平铺石灰炉渣作隔离层，平整表面，偏差不大于5mm。
屋面水漏斗等预留孔和埋件须埋设准确稳妥，表面清理干净并洒水润湿。
四、施工工艺
（1）以分格缝为基准带线施工，混凝土加气块边注意留15mm
的防水砂浆抹面，抹面后使分格缝正好保留30mm宽。
（2）严格按配合比拌制防水砂浆。
砂、水、防水剂等材料应称量准确。
（3）搅拌时先将搅拌筒转动，并加入70%掺防水剂的水，再投入砂和水泥，经30s搅拌后加入剩余的掺防水剂的水，直至搅拌均匀。
（4）平铺底层防水砂浆25mm，随即平铺加气混凝土砌块。
铺砌加气混凝土砌块时应将底层砂浆边搓压密实，边带部分砂浆挤实五分之三砖缝。
灰缝宽度为15-25mm, 混凝土加气块底保留搓压密实的砂浆20mm厚。
每一加气混凝土砌块应一次铺砌完成，不得形成
冷缝。
5、加气混凝土砌块面层防水砂浆施工前须对加气混凝土砌块面层进行处理。
其做法是：浇水一遍，冲去面层渣末；刷1：0.37～0.4（加适量建筑胶）水泥浆一遍；刷素水泥浆后应立即抹防水砂浆，不得在浆面干燥后再抹灰。
防水砂浆抹灰分三遍成活：第一遍为7厚1：2.5防水砂浆打底扫毛，砂浆终凝后应洒水养护1-2d。
铺设钢丝网，抹第二遍为13厚1：2.5防水砂浆垫层；第三遍为5厚1：2.5防水砂浆罩面压光。
每遍砂浆应一次完工。
6、天沟防水砂浆施工：填实水漏斗缝隙，抹20mm厚防水砂浆。
7、面层防水砂浆终凝后洒水养护1d，用草袋覆盖浇水养护不少于15d。
8、分格缝施工，嵌缝油膏先灌3/5缝高，用木棒搅动，待嵌缝油膏与缝壁搓擦粘结良好后，再灌满缝，将溢出缝面的嵌缝油膏用刮板收齐，堆于缝槽中部。
五、防水砂浆配合比
防水砂浆配合比，常采用水泥：砂=1:2.5，防水剂掺量为水泥用量的5%，水灰比控制在0.55内，用水量含防水剂用量。
防水剂必须按设计配合比掺入水中并搅拌均匀。
严禁将防水剂原液直接投入搅拌机内。
六、质量要求
（1）水泥砂浆至少留2组试块，强度、耐磨性应符合设计要求。
（2）面层平整光洁，平整度允许偏差5mm，不空鼓、不起砂、
颜色一致、坡度符合原屋面设计要求。
（3）分格缝平直，嵌缝整齐。
七、加气混凝土块屋面的隔热机理
加气混凝土砌块是球状密闭多孔结构材料，其空隙达70%以上，另外，加气混凝土砌块内外有密闭的砂浆阻隔，球状密闭孔和砂浆层形成了两次密闭空气，阻隔空气对流，空气自身导热系数为
0.025w/mk，所以加气混凝土砌块隔热层可以发挥出良好的隔热作用。
八、加气混凝土块防水机理
用防水砂浆铺砌加气混凝土砌块、外做防水砂浆的屋面，相当于150mm厚墙体两面作防水层，与原屋面防水层形成有效整体防水。
同時，表层防水砂浆内铺钢丝网，有效避免了砂浆本身干缩、冷热变形使屋面防水层开裂、起壳造成渗水。
即使表层砂浆开裂，底层防水砂浆短时间内可滞留一部分水，延缓向下渗漏。
由于加气混凝土砌块按席纹状铺砌，在温度影响下，一般不会在板块中间发生开裂通缝或面层、底层开裂串缝而引致屋面板漏水。
九、实用分析
该校教学主楼屋面改造近8年，屋面未出现渗、漏水现象，加气混凝土砌块隔热（防水）层表面基本完好，整体隔热、防水效果良好。
上人屋面要求屋面隔热层有较强的承载力、抗风化的耐性，一般架空隔热砖经过2至3年的风化后，其承载力会明显下级，无法满足上人要求。
而加气混凝土砌块隔热层中的加气混凝土砌块有
砂浆保护，其受风化影响明显减低，隔热层整体抗风化力较强，使用寿命延长，隔热层的承载力和隔热能力得到保持；同时，加气混凝土砌块的上下两层防水砂浆、结构板面的放水层、现浇结构板共同构成了屋面整体防水，有效增强屋面防水能力。
