直流电动机实验原理引言直流电动机是一种将直流电能转换为机械能的电机。
它广泛应用于工业生产、交通运输、家用电器等领域。
本文将介绍直流电动机的实验原理，包括其工作原理、组成结构以及实验过程。
一、工作原理直流电动机的工作原理基于电磁感应和洛伦兹力。
当直流电流通过电动机的定子绕组时，产生的磁场与电动机的磁场相互作用，产生力矩使转子转动。
二、组成结构直流电动机主要由定子、转子和集电器三部分组成。
1. 定子：定子由绕组、磁极和铁芯构成。
绕组通电产生磁场，磁极将磁场集中在空间中。
2. 转子：转子由绕组和铁芯构成。
当定子磁场与转子绕组中的电流相互作用时，产生力矩使转子转动。
3. 集电器：集电器是连接电源和电动机绕组的部分，用于实现电流的正向传递。
三、实验过程进行直流电动机实验时，需要准备以下实验器材和材料：1. 直流电源：提供电流给电动机。
2. 直流电动机：用于转换电能为机械能。
3. 电流表和电压表：用于测量电动机的电流和电压。
4. 电阻器：用于调节电动机的负载。
5. 电线和连接器：用于连接电动机和电源。
实验步骤如下：1. 将直流电源连接到电动机的正负极。
2. 将电流表和电压表分别连接到电动机的电流和电压测量点上。
3. 打开直流电源，调节电阻器使电动机转速适中。
4. 分别记录电动机的电流和电压值。
5. 改变电阻器的阻值，观察电动机的转速变化，并记录相应的电流和电压值。
6. 分析实验结果，得出直流电动机的特性曲线。
四、实验结果与分析通过实验可以得到直流电动机的特性曲线，其中包括电流-转速曲线和电压-转速曲线。
这些曲线可以用来评估电动机的性能和效率。
在实验中，我们可以观察到当负载增加时，电动机的转速会下降，电流和电压也会相应增加。
这是因为在负载增加的情况下，电动机需要提供更大的力矩来克服负载的阻力，因此需要更多的电流和电压来保持转速稳定。
通过实验可以得出直流电动机的效率公式为：η = Pout / Pin，其中η表示效率，Pout表示输出功率，Pin表示输入功率。

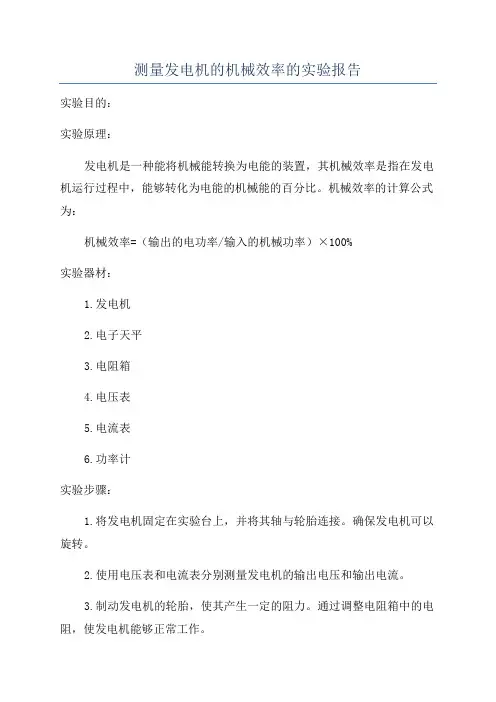

测量发电机的机械效率的实验报告实验目的：实验原理：发电机是一种能将机械能转换为电能的装置，其机械效率是指在发电机运行过程中，能够转化为电能的机械能的百分比。
机械效率的计算公式为：机械效率=（输出的电功率/输入的机械功率）×100%实验器材：1.发电机2.电子天平3.电阻箱4.电压表5.电流表6.功率计实验步骤：1.将发电机固定在实验台上，并将其轴与轮胎连接。
确保发电机可以旋转。
2.使用电压表和电流表分别测量发电机的输出电压和输出电流。
3.制动发电机的轮胎，使其产生一定的阻力。
通过调整电阻箱中的电阻，使发电机能够正常工作。
4.使用功率计测量电阻箱的功率，即为输入的机械功率。
5.记录发电机输出的电功率和输入的机械功率。
实验数据记录：输出电压：U=10V输出电流：I=5A输入机械功率：Pm=20W输出电功率：Pe=U×I=10V×5A=50W实验结果计算：机械效率=（输出电功率/输入机械功率）×100%=（50W/20W）×100%=250%实验分析：通过本实验，我们测量了发电机的机械效率为250%。
可能造成机械效率高于100%的原因有失误，例如测量数据的误差、实验仪器的维护不良等。
此外，在实际应用中，发电机的机械效率通常会受到磨损、摩擦力、导线电阻等因素的影响，导致机械效率低于100%。
实验总结：本实验通过测量发电机的机械功率和电功率，计算机械效率，了解了发电机的能量转换过程。
实验结果显示，发电机的机械效率高于100%，可能存在实验误差的影响。
在实际应用中，我们应该注意保养发电机，减少能量损耗，提高机械效率。
电动机试验报告范文1.引言电动机是现代工业中广泛使用的一种电动设备，其作用是将电能转化为机械能，提供动力给各类机械设备。
为了验证电动机的性能和可靠性，进行电动机试验是必不可少的环节。
本试验旨在对型号电动机进行性能测试和运行特性分析。
2.试验目的与要求2.1目的（1）验证电动机额定功率和转速；（2）测试电动机的工作效率和功率因数；（3）分析电动机的负载特性和响应能力。
2.2要求（1）完成额定功率和转速的测试；（2）记录电流、电压和功率因数的变化曲线；（3）分析电动机在不同工作负载下的性能。
3.试验装置与试验方案3.1试验装置本次试验采用了以下装置：（1）电动机：型号电动机，额定功率为XX kW，额定电压为XX V，额定转速为XX rpm；（2）功率分析仪：用于测量电流、电压、功率因数等参数；（3）负载：通过机械装置提供不同工作负载；（4）数据采集系统：用于记录电流、电压和功率因数的变化。
3.2试验方案（1）按照额定电压和额定负载进行试验，并记录电流、电压和功率因数的变化曲线；（2）通过调节负载，测试电动机在不同工作负载下的性能和响应能力；（3）利用功率分析仪测量电动机的工作效率。
4.试验过程与结果分析4.1试验过程（1）按照试验方案连接电动机和功率分析仪，并保持电动机运行稳定；（2）记录电流、电压和功率因数的数值，并绘制曲线；（3）依次改变负载，记录电动机在不同工作负载下的参数变化。
4.2结果分析（1）根据试验记录，计算电动机的实际功率和效率，并与额定值进行比较，验证电动机的性能；（2）根据负载试验数据，分析电动机在不同负载下的响应速度和能力。
5.试验结论本次试验对型号电动机的性能进行了测试和分析，得出以下结论：（1）电动机的额定功率和转速符合设计要求；（2）电动机的工作效率达到预期值，并且在不同负载下变化不大；（3）电动机的响应速度和能力良好，能够适应不同工作负载的要求。
6.经验总结与改进建议通过本次试验，我们对电动机的性能有了更深入的了解。
三相异步电动机实验报告三相异步电动机实验报告引言：三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。
本实验旨在通过实际操作和数据分析，深入了解三相异步电动机的工作原理和性能特点。
实验目的：1. 掌握三相异步电动机的基本结构和工作原理；2. 了解三相异步电动机的性能参数及其测量方法；3. 分析电动机的效率、功率因数和转矩特性。
实验设备和材料：1. 三相异步电动机2. 电动机控制器3. 电压表和电流表4. 功率因数表5. 转矩表6. 电源实验步骤：1. 连接电动机控制器和电源，确保电源电压和频率符合电动机的额定要求。
2. 将电动机轴与负载轴连接，确保转动灵活。
3. 分别测量电动机的电压、电流、功率因数和转矩，并记录数据。
4. 根据测得的数据，计算电动机的效率、功率因数和转矩特性。
实验结果和分析：1. 电动机的电压和电流测量结果显示，随着电压的增加，电流也相应增加，符合电动机的特性。
2. 功率因数是衡量电动机负载能力的重要指标，实验结果显示，电动机的功率因数随负载增加而降低。
3. 转矩是电动机输出功率的关键参数，实验结果显示，转矩与负载之间存在线性关系，随着负载增加，转矩也相应增加。
4. 通过计算，得到电动机的效率，发现电动机在额定负载下效率最高，随着负载增加或减少，效率都会降低。
结论：通过本次实验，我们对三相异步电动机的工作原理和性能特点有了更深入的了解。
电动机的电压、电流、功率因数和转矩等参数对其工作性能有重要影响。
在实际应用中，需要根据具体要求选择合适的电动机，并合理控制电压和负载，以提高电动机的效率和性能。
展望：在今后的学习和研究中，我们将进一步深入探索三相异步电动机的工作原理和性能特点。
通过更多的实验和数据分析，提高对电动机的理解和应用能力，为电动机的优化设计和应用提供更多的参考和支持。
旋转电机损耗和效率的试验测定方法
旋转电机的损耗和效率可以通过以下试验测定方法来进行测量：
1. 铜损耗测定：通过测量电机的电流和电压，计算出电机的铜损耗。
首先，连接电机的绕组与电源，并测量电流和电压。
然后，使用以下公式计算铜损耗：
铜损耗 = 电流^2 * 电阻
2. 机械损耗测定：通过测量电机的输入功率和输出功率，计算出电机的机械损耗。
首先，将电机的轴与负重连接，并测量输入功率和输出功率。
然后，使用以下公式计算机械损耗：
机械损耗 = 输入功率 - 输出功率
3. 总损耗测定：通过测量电机的输入功率和总损耗，计算出电机的总损耗。
首先，测量电机的输入功率和总损耗。
然后，使用以下公式计算总损耗：
总损耗 = 输入功率 - 输出功率
4. 效率测定：通过测量电机的输出功率和输入功率，计算出电机的效率。
首先，测量电机的输出功率和输入功率。
然后，使用以下公式计算效率：
效率 = 输出功率 / 输入功率 * 100%
需要注意的是，为了确保测量结果的准确性，试验中应尽量避免电机过载或过热，同时使用准确的电流和电压测量设备。
三相异步电动机在不同负载率时的效率探究分析摘要：般配电用塑壳断路器额定电流大于等于线路计算负荷电流，断路器瞬时脱扣整定电流应大于一般电动机正常起动时7~8倍额定电流。
规定短路脱扣器应在脱扣器短路整定电流的80%和120%下进行验证，规定断路器瞬时过电流脱扣器整定电流值动作准确度一般应在±15%以内（即8.5~11.5In），塑壳断路器瞬时整定误差在最小下偏差的8In（舰船用塑壳断路器为8.5In），所以一般配电用塑壳断路器瞬时整定在10In左右，论上可以满足电机正常起动7~8倍额定工作电流而瞬时不动作。
而电动机直接起动或转速切换时都会产生较大的瞬间起动电流，通过仿真计算和试验实测电机起动瞬时值都超过电机产品标准规定的最大堵转电流要求值。
关键词：三相异步电动机；不同负载率；效率探究引言异步电机定子线圈故障是导致电机失效的主要原因之一，电机故障的３０％～４０％是由定子故障引起的，因此对电机定子进行早期的故障检测与诊断有着重要意义。
然而，大型异步电机工作的环境相对复杂，诊断与检修的条件有限，对电机故障的快速定位比较困难，需要在电机出现故障的前期就需要快速定位电机的故障点，以及时止损。
在三相异步电动机的各类故障中，缺相故障极为常见，具体包括电源欠相（断相）、定子绕组极相组断相、并联支路端线和并绕导线线股断线等。
定子绕组出现断路故障的原因往往是一相绕组接头焊接不良，运行中故障点产生局部过热，导致其他两相绕组过电流运转，长时间运转后绕组温度过高，造成电机绕组烧坏。
1三相异步电机设计原理交流电机是实现交流电能和机械能之间转换的电机，其中可以将其分为同步电机和异步电机两大类，同步电机通常作为发电机使用，而异步电机主要作为电动机。
异步电机中，使用量较大的是三相异步电机。
三相异步电机以三相对称交流电为驱动源，通过特定的机械结构和电磁作用原理，实现电能到机械能的转化，从而作为现代工业生产和日常生活中的动力源。
直流电动机特性的测定
一、简介
直流电动机是工业中广泛应用的一种电动机，了解其特性对于工程师来说是至关重要的。
直流电动机的性能特性包括转速、转矩、效率等等。
本文将介绍如何进行直流电动机特性的测定。
二、测定方法
1. 转速-转矩特性的测定
步骤: 1. 将直流电动机连接到电源，并保持电动机负载适中。
2. 使用转速计测量电动机的转速，同时测量负载轴上的转矩。
3. 调整负载，重复步骤2，得出不同负载下的转速-转矩特性曲线。
2. 效率特性的测定
步骤: 1. 运行直流电动机，测量输入电流和电压。
2. 测量输出轴上的转矩和转速。
3. 计算效率=输出功率/输入功率，得出不同负载下的效率曲线。
3. 励磁特性的测定
步骤: 1. 测量不同励磁电流下的电动机转速。
2. 绘制励磁电流-转速曲线，以了解电动机的励磁特性。
三、实验数据分析
通过对直流电动机的特性进行测定，我们可以获得丰富的数据，包括转速-转矩曲线、效率曲线以及励磁特性曲线。
这些数据对于电动机的性能评估和优化具有重要意义。
四、结论
通过本文介绍的测定方法，我们可以全面了解直流电动机的特性，为电动机的选型和应用提供依据。
希望本文能够帮助读者更深入地理解直流电动机的工作原理和特性。
电动机试验作业指导书引言概述电动机试验是对电动机性能进行评估和验证的重要工作，旨在确保电动机的安全、可靠和高效运行。
本文将为大家提供一份电动机试验作业指导书，详细介绍电动机试验的步骤、注意事项和数据分析方法，以匡助读者顺利完成电动机试验工作。
一、试验前准备1.1 试验设备准备- 确保试验设备完好无损，如电动机试验台、电能表、转速表等。
- 根据试验要求，检查试验设备的额定参数是否符合要求。
- 清洁试验设备，确保无杂物和腐蚀物。
1.2 试验样品准备- 检查电动机的外观是否完好，无损坏和腐蚀。
- 检查电动机的绝缘电阻和绝缘电压是否符合要求。
- 清洁电动机，确保无灰尘和油污。
1.3 试验环境准备- 确保试验环境通风良好，温度适宜。
- 检查试验环境的电源和接地是否正常。
- 确保试验环境安全，无明火和易燃物。
二、试验步骤2.1 试验前检查- 检查试验设备的连接是否坚固，接线是否正确。
- 检查试验设备的仪表是否校准准确。
- 检查试验设备的保护装置是否正常。
2.2 试验参数设置- 根据试验要求，设置电动机的额定电压、额定电流和额定转速。
- 设置试验过程中的采样频率和数据记录方式。
- 设置试验过程中的保护装置的动作参数。
2.3 试验操作步骤- 打开试验设备的电源，确保试验设备正常运行。
- 启动电动机，观察电动机的运行状态和噪音情况。
- 根据试验要求，逐步增加电动机的负载，记录相应的电流、转速和功率数据。
- 在试验过程中，注意观察电动机的振动情况和温度变化。
- 完成试验后，逐步减少电动机的负载，最终住手电动机的运行。
三、试验注意事项3.1 安全注意事项- 在试验过程中，严禁触摸电动机和试验设备的运转部件。
- 试验人员应穿戴好防护用具，如安全帽、防护眼镜和防护手套。
- 确保试验设备的接地良好，防止触电事故的发生。
3.2 数据记录和分析- 在试验过程中，准确记录电动机的电流、转速和功率等数据。
- 对试验数据进行分析，绘制电流-转速和功率-转速曲线。

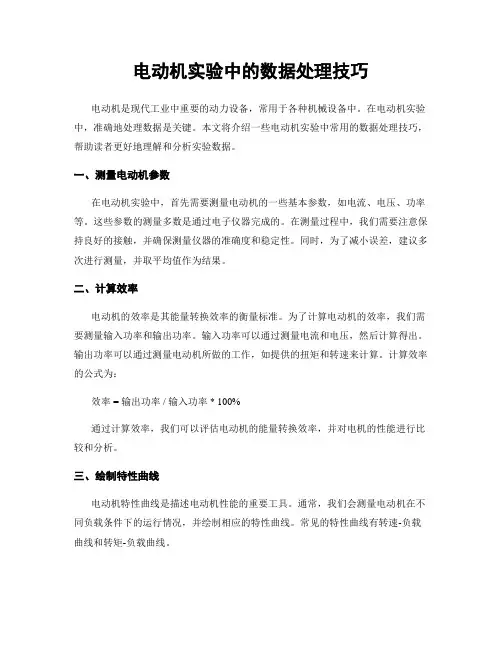

电动机实验中的数据处理技巧电动机是现代工业中重要的动力设备，常用于各种机械设备中。
在电动机实验中，准确地处理数据是关键。
本文将介绍一些电动机实验中常用的数据处理技巧，帮助读者更好地理解和分析实验数据。
一、测量电动机参数在电动机实验中，首先需要测量电动机的一些基本参数，如电流、电压、功率等。
这些参数的测量多数是通过电子仪器完成的。
在测量过程中，我们需要注意保持良好的接触，并确保测量仪器的准确度和稳定性。
同时，为了减小误差，建议多次进行测量，并取平均值作为结果。
二、计算效率电动机的效率是其能量转换效率的衡量标准。
为了计算电动机的效率，我们需要测量输入功率和输出功率。
输入功率可以通过测量电流和电压，然后计算得出。
输出功率可以通过测量电动机所做的工作，如提供的扭矩和转速来计算。
计算效率的公式为：效率 = 输出功率 / 输入功率 * 100%通过计算效率，我们可以评估电动机的能量转换效率，并对电机的性能进行比较和分析。
三、绘制特性曲线电动机特性曲线是描述电动机性能的重要工具。
通常，我们会测量电动机在不同负载条件下的运行情况，并绘制相应的特性曲线。
常见的特性曲线有转速-负载曲线和转矩-负载曲线。
转速-负载曲线描述了电动机在不同负载条件下的转速变化情况。
通过转速-负载曲线，我们可以评估电动机的负载能力和速度控制性能。
转矩-负载曲线描述了电动机在不同负载条件下的输出转矩变化情况。
通过转矩-负载曲线，我们可以评估电动机的扭矩稳定性和负载能力。
绘制特性曲线的过程需要测量电动机在不同负载下的转速、负载和电流等参数。
然后，通过绘制曲线图，我们可以直观地了解电动机的性能特点。
四、分析与对比在电动机实验中，我们经常需要对不同类型的电动机进行分析和对比。
例如，我们可能需要比较两种不同型号的电动机在相同负载下的转速和效率。
为了进行这样的比较，我们首先需要获得相应的实验数据，并进行适当的数据处理。
数据处理技巧包括数据清洗、数据分析和统计。
他励直流电动机机械特性的测定实验报告实验报告：直流电动机机械特性的测定引言：直流电动机是一种常见的电动机类型，广泛应用于工业生产中。
机械特性是指电动机在不同负载条件下的转速、转矩和功率之间的关系。
通过测定直流电动机的机械特性，可以了解电动机在不同负载下的性能指标，为电动机的选择和应用提供参考。
实验目的：1.测定直流电动机的转速-负载特性曲线；2.测定直流电动机的转速-电机电枢电流特性曲线；3.测定直流电动机的效率。
实验原理：1.转速-负载特性曲线实验原理：通过改变电动机的负载，测量不同负载下的转速和转矩，并计算功率，得到转速-负载特性曲线。
2.转速-电机电枢电流特性曲线实验原理：通过改变电动机的电枢电流，测量不同电流下的转速和转矩，并计算功率，得到转速-电机电枢电流特性曲线。
3.效率测定原理：根据直流电动机的输入功率（电源电压×电机电枢电流）和输出功率（机械功率），计算出直流电动机的效率。
实验步骤：1.测定转速-负载特性曲线：（1）将电动机空载转动，通过转速计测量电动机的空载转速；（2）依次添加不同的负载，分别测量旋钮开度、载荷质量、电机输出转矩；（3）根据测得的数据，计算负载对应的转速和功率；（4）绘制转速-负载特性曲线。
2.测定转速-电机电枢电流特性曲线：（1）设置电动机的负载为一定值，将旋钮开度调至合适位置；（2）改变电动机电枢电流的大小，使用电流表测量电枢电流；（3）测量电动机的转速和转矩；（4）根据测得的数据，计算电枢电流对应的转速和功率；（5）绘制转速-电机电枢电流特性曲线。
3.测定效率：（1）选择一个转速和负载，测量相应的电机电枢电流、输入功率和输出功率；（2）根据测得的数据，计算出效率。
实验结果和数据处理：1.转速-负载特性曲线：[插入转速-负载特性曲线图]2.转速-电机电枢电流特性曲线：[插入转速-电机电枢电流特性曲线图]3.效率测定：根据测得的数据计算得到效率为XX%。
YXKK500-4高效节能型异步电动机的效率测试分析摘要：现我国电机行业能源消耗大，促使国家推广高效节能的电机技术。
泰豪沈阳电机有限公司研发了yxkk500-4高效节能型异步电动机，通过测试分析计算，该电机效率达到了国家高效节能的标准。
关键词：高效节能、效率一、背景随着我国国民经济的快速发展，能源的消耗也呈现同步的增长趋势，国家对高效节能型电机十分重视，有很多的优惠政策，财建[2011]62号文件规定，对高压高效电机的财政补贴为26元/千瓦，以本项目为例，国家的财政补贴为4.16万元/台，这将对高效电机的推广起到积极作用。
高效电机的推广势在必行，尤其电机的用电量约占工业用电量的66%，初步预计在未来的30年内，高效电机将逐步取代传统低效率电机成为市场上的主流产品。
该电机主要驱动的设备为引风机，适用于电站、石化、煤炭、造纸、冶金等行业，应用领域较广。
高效电机的发展动向：高效率、高功率因数、节约能源、温升低、噪声低、振动小、运行稳定可靠、外形小型化、维修使用方便快捷。
二、主要难点此电机要求大转动惯量，如何克服负载转动惯量较大，保证电机正常起动；此电机的转子结构故采用铸铝结构，其转子铝耗、杂散损耗较大，如达到高效标准，则必须精确的计算各种损耗，有一定的难度。
三、设计分析在大转动惯量方面，解决方案是转子采用铸铝结构，本项目在设计时计算电机起动过程温升及相关实验数据，能够保证电机设计的准确性、安全性；在损耗方面，为了有效的降低铁耗，定转子冲片均采用武钢生产的50w350牌号硅钢片；在削弱机械耗方面，设计优化了电机内部风路及风扇；并且利用计算机优化设计，在满足成本、性能等约束条件下，合理确定各项参数，从而获得效率的最大可能提高。
七、试验方法电机效率的测试采用e1--损耗分析及推荐负载杂散损耗。
八、试验数据对比因为采用了高牌号的硅钢片,降低了铁耗,并且优化的风扇和风路有效的降低了机械耗；通过试验测试数据的计算、校核、对比，该电机效率为96.02%，达到了国家高效节能电机的标准要求。
三相异步电动机工作特性及参数测定实验三相异步电动机的工作特性主要包括转速-转矩特性、效率特性和功率因数特性。
转速-转矩特性是指电动机在不同负载下的转速和转矩的关系。
通常来说，电动机的转速与其转矩成反比关系，也就是转速越高，转矩越小。
通过测定电动机在不同负载下的转速和转矩，可以绘制出转速-转矩特性曲线，用于电动机的选型和工作状态的评估。
效率特性是指电动机在不同负载下的效率变化情况。
电动机的效率是指输出功率与输入功率之间的比值，通常以百分比表示。
通过测定电动机在不同负载下的输入功率和输出功率，可以计算出电动机的效率，并绘制出效率-负载特性曲线，用于评估电动机的能量利用效率。
功率因数特性是指电动机在不同负载下的功率因数的变化情况。
功率因数是指电动机输入功率与有功功率之比，它描述了电动机输入电网的电力质量。
通常来说，功率因数越高，表示电动机对电网的影响越小。
通过测量电动机在不同负载下的功率因数，可以绘制功率因数-负载特性曲线，用于评估电动机对电网的影响程度。
对于三相异步电动机工作特性及参数测定实验，一般可以按照以下步骤进行：1.实验仪器准备：准备好实验所需的电动机、测功仪、转速传感器、负载电阻等仪器设备，并进行检查和校准。
2.实验电路连接：根据实验要求，连接好电动机、测功仪、转速传感器和负载电阻等设备，确保电路连接正确。
3.实验参数调节：根据实验要求，调节电源电压和频率，使其符合电动机的额定工作参数。
4.实验数据记录：在实验过程中，记录电动机的转速、输入功率、输出功率、转矩、功率因数等相关参数，并按照实验要求进行数据记录和整理。
5.数据处理和分析：根据实验记录的数据，进行数据处理和分析，计算出电动机在不同负载下的转速、转矩、效率和功率因数等参数，并绘制相应的特性曲线。
6.结果与讨论：根据实验结果，进行结果的分析、比较和讨论，验证实验的准确性，并对实验结果进行解释和说明。
总结：通过三相异步电动机工作特性及参数测定实验，可以深入理解电动机的工作原理和性能特点，为电动机的选型和运行维护提供依据。
电动机的性能分析与运行特性评估方法电动机是现代社会中不可或缺的设备，在各个领域都有广泛的应用。
为了确保电动机的高效运行和可靠性，进行性能分析和运行特性评估就显得非常重要。
本文将介绍电动机性能分析的基本原理和常用的评估方法。
一、电动机性能分析的基本原理电动机性能分析是指通过实验和测试来评估电动机的各项性能参数，包括额定功率、效率、功率因数、转矩特性等。
这些性能参数对于电机的运行和选择具有重要的指导作用。
在进行性能分析时，需要借助专业仪器和测试设备，如功率分析仪、电流表、电压表等。
二、电动机性能分析的几种常用方法1. 额定功率测试额定功率是指电动机在额定电压和额定频率下所能输出的额定功率。
通过测试，可以准确了解电动机是否能够满足实际工作需求，并为后续的性能分析提供基准数据。
2. 效率测试电动机的效率是指电能转化为机械能的比率。
通过测量输入功率和输出功率，可以计算出电动机的效率。
效率测试可以评估电机的运行效率，提高能源利用率。
3. 功率因数测试功率因数是指电动机所需要的实际有功功率与视在功率之比。
功率因数测试可以了解电动机的功率因数情况，及时发现并解决功率因数过低的问题，避免功率损耗和能源浪费。
4. 转矩特性测试转矩特性是指电动机输出扭矩与电机转速之间的关系。
通过测试不同负载下的转矩和转速，可以绘制出电动机的转矩特性曲线，评估电机的输出能力和工作范围。
三、电动机运行特性评估的方法除了性能分析，还需要对电动机的运行特性进行评估，以确保其在实际工作环境中的可靠性和安全性。
1. 温升测试电动机长时间工作会产生一定的热量，温升测试可以评估电动机的散热效果和温升情况。
通过测量电机运行一段时间后的温度变化，可以判断其是否存在过热问题，及时进行修理和维护。
2. 振动测试振动测试可以评估电动机在运行过程中产生的振动情况。
过高的振动会导致电机零部件的损坏和故障，因此振动测试可以帮助及早发现问题并采取措施进行修复。
3. 噪音测试电动机在运行时会产生一定的噪音，通过噪音测试可以评估电机的噪音水平是否符合要求。
实验二直流并励电动机一、实验目的1．掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2．掌握直流并励电动机的调速方法。
二、预习要点1．什么是直流电动机的工作特性和机械特性?2．直流电动机调速原理是什么?三、实验项目1．工作特性和机械特性（自然和人工）保持U＝U N和I f＝I fN不变，R1=0，测取n、M2、n＝f(I a)及n=f(M2)。
保持U＝U N和I f＝I fN不变，R1+R a=100％R aN，测取n、M2、n＝f(I a)及n=f(M2)。
2．调速特性(1)改变电枢电压调速保持U＝U N，I f＝I fN常值，M0＝常值，测取n＝f(U a)。
(2)改变励磁电流调速保持U＝U N，M2＝常值，R1＝0，测取n＝f(I f)。
四、实验内容及要求1、并励电动机的工作特性和机械特性实验线路如图2—1所示。
2－1 直流并励电动机接线图要求：1、计算出I a 、P 2和η，并绘出n 、M 、n ＝f(I a )及n ＝f(M 2)的自然特性曲线。
电动机输出功率 P 2＝0.105nM 2式中输出转矩M 2的单位为N ．M ，转速n 的单位为r ／min 。
电动机输入功 P 1＝U （I a ＋I fN ） 电动机效率 η＝12P P ×100％ 由工作特性求出转速变化率： Δn ＝NNn n n -0×l00％ 2．由表2－1在同一坐标纸上画出R 1+R a =100％R aN 时的人工机械特性曲线。
测量固有机械特性表2—1 U=U N ＝__220___V I f =I f N ＝__0.122___A R 1＝_0__Ω说明：实验测得额定电流、额定电压下转速为1301/min N n r =实 验 数 据I(A) 0.163 0.218 0.285 0.345 0.367 0.427 0.523 0.609 0.676 0.770 0.943 1.216 1.532n(r/min) 1405139813891381137913711363135313461338132313071294M 2(N·m ）0.085 0.180 0.269 0.299 0.384 0.530 0.638 0.740 0.860 1.086 1.418 1.757 用matlab 最小二乘拟合得以下固有特性n-Te(mN ·m)曲线图1由以上求得Te=0时，n0≈1399，Te=800时，n ≈1347，∴β≈0.06用matlab最小二乘拟合得以下固有特性n-Ia曲线图2由以上求得Ia=0时，n≈1409；Ia=1.1时，n≈1317计算数据I a(A) 0.163 0.218 0.285 0.345 0.367 0.427 0.523 0.609P2(W)012.4771526.252139.0063543.2937155.2787275.8509590.63747η(%)0.0016.6829.3237.9740.240.460.530.56Δn(%) 7.997.46 6.76 6.15 6.00 5.38 4.77 4.00（说明：Δn＝NNn×l00％中Nn取1301r/min）测量串电阻．．．人工机械特性表2—2 U=UN＝__220____V I f=I f N＝___0.118__A R1＝____178_Ω实验数据I(A) 1.009 0.936 0.859 0.773 0.691 0.620 0.544n(r/min)111 192 293 406 513 606 705M2(N·m）1.195 1.104 1.008 0.891 0.784 0.686 0.584用matlab最小二乘拟合得以下n-Te(mN·m)人工特性曲线图3由以上求得n0≈1278r/min,β≈0.9782．调速特性(1)改变电枢端电压的调速(2)改变励磁电流的调速要求：绘出并励电动机调速特性曲线n＝f(U)和n＝f(If)。
电机实验报告电机实验报告本次实验是关于电机的基础理论和实验操作的学习。
通过实验，我们深入了解了电机的工作原理、参数计算方法和性能测试。
同时，在实际操作中，我们掌握了电机的安装、调试、运行和保护等技能，对电机的应用也有了更深入的认识。
一、实验原理电机是将电能转换为机械能的装置，它的工作原理是通过磁场作用实现电能和机械能之间的转换。
电机的主要参数包括电压、电流、功率、转速、效率、力矩等，这些参数都是影响电机性能的重要因素。
在实验中，我们通过控制电压和电流，可以检测电机的转速、电流和温度等参数，从而评估电机的性能和质量。
二、实验内容1. 电动机的安装和连接首先，我们需要将电动机安装在实验台上，连接好电源和仪器，确保电机接地良好、电源正常。
注意安装过程中要严格遵守安全操作规程，保证实验的安全性。
2. 电机性能测试在实际操作中，我们分别测试了不同电压下电机的转速、电流和温度等参数，并记录下相关数据。
测试结果表明，电机的转速和电流随着电压的升高而增加，但温度也相应增大。
考虑到电机在长时间高电压下运行会损坏电机，因此在实际应用中要适当降低电压，以保护电机的性能和寿命。
三、实验案例1. 在电动车电机的开发中，需要对不同类型的电机进行测试和评估。
例如，针对高功率电机，需要测试其峰值功率、扭矩和温度等参数，以确保其在高负荷下的稳定性和寿命。
2. 在机器人应用中，电机是机器人移动和动作的关键装置。
因此，在机器人开发中，需要对电机的转速、力矩和功率等参数进行测试和优化，以保证机器人运动的精度和灵活性。
3. 在工业生产中，电机被广泛应用于各种机械设备中。
例如，电机在输送带上的应用，需要能够快速启动和停止，具有高效率和耐用性等特点，从而提高生产效率和质量。
四、实验结论通过本次实验，我们深入了解了电机的工作原理、参数计算方法和性能测试。
同时，在实际操作中，我们掌握了电机的安装、调试、运行和保护等技能，对电机的应用也有了更深入的认识。
