二、技术管理 1.收集和建立设备档案 2.应建立和保存的规程 3.应具备的技术图纸 4.应挂示的图表 5.应有记录簿
工厂供电技术学习情景8

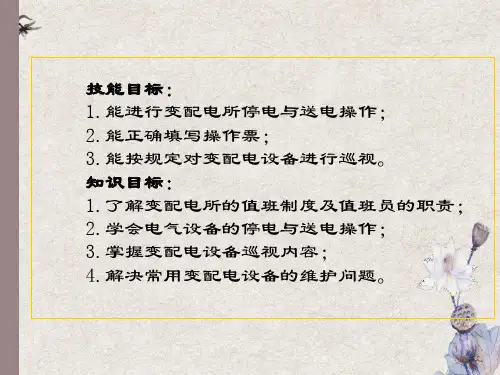

任务8.1 变配电所停电与送电操作
三、电气设备交接试验与验收 对于新建的变电所或新安装和大修后的电气设备，
都要按规定进行交接试验，用户单位要与试验部门 办理交接验收手续。
⑻ 配电变压器由检修转运行拆地线： 例： ①拆1T 10kv侧1＃接地线；
②拆1T 0.4kv侧2＃接地线； ③检查待恢复供电范围内接地线，短路线 已拆除
工厂供电技术学习情景8
任务8.1 变配电所停电与送电操作
手车式高压开关柜倒闸操作标准术语： ⑴ 手车式开关柜的三个工况位置： ① 工作位置：指小车上、下侧的插头已经插入插 嘴(相当于高压隔离开关合好)，开关拉开，称热备 用，开关合上，称运行； ② 试验位置：指小车上、下插头离开插嘴，但小 车未全部拉至柜外，二次回路仍保持接通狀态，称 为冷备用； ③ 检修位置，指小车已全部拉至柜外，一次回路 和二次回路全部切断。
②在201-2线路侧挂1＃地线。 ⑷ 全站由检修转运行时拆地线： 例：①拆201-2线路侧1＃地线；
②检查待恢复供电范围内接地线，短路线 已拆除
工厂供电技术学习情景8
任务8.1 变配电所停电与送电操作
⑸ 出线开关由运行转检修验电、挂地线： 例：①在211-4开关侧验电应无电； ②在211-4开关侧挂1＃接地线； ③在211-2开关侧验电应无电； ④在211-2开关侧挂2＃接地线； ⑤取下2ll操作保险； ⑥取下211合闸保险(CDIO)；(或拉开211储
电源开关CT7，CT8)
工厂供电技术学习情景8
任务8.1 变配电所停电与送电操作
⑺ 配电变压器由运行转检修验电，挂地线 例： ①在1T lOkv侧验电应无电；

工厂供电技术学习情景

工厂供电技术学习情景

⑶ 隔离开关 ① 线路侧和变压器侧为2，如201-2、211-2、401-
2……。 ② 母线侧随母线号，如201-4、211-4、221-5、402-
5……。 ③ 电压互感器隔离开关为9，前面加母线号或开关号。 如：49为4#母线上电压互感器隔离开关；201-9为201
开关线路侧电压互感器隔离开关。 ④ 避雷器隔离开关为8，原则与电压互感器隔离开关相同。
例： ①在1T lOkv侧验电应无电；
2. 在1T lOkv侧挂1＃地线； 3. 在1T 0.4kv侧验电应无电； 4. 在1T 0.4kv侧挂2＃地线；
01
配电变压器由检修转运行拆地线： 例： ①拆1T 10kv侧1＃接地线；
② 拆1T 0.4kv侧2＃接地线； ③ 检查待恢复供电范围内接地线，短路线已拆除
2 任务8.1 变配电所停电与送电操作
四．值班制度及值班员的职责
1. 配电室值班制度 2. 配电室巡视检查制度
配电室操作规程 配电室防火制度 操作票制度 3. 变配电值班长的职责 4. 变配电所值班员的职责
五、变配电所值班注意事项 1.不论高压设备带电与否，值班员不得单独移开或跨越高压 设备的遮栏进行工作。如有必要移开遮栏时，须有监护人在 场，并符合DL408－91《电业安全工作规程》规定的设备不停 电时的安全距离。10kV及以下，安全距离为0.7m；20～35kV， 安全距离为1m。 2.雷雨天巡视室外高压设备时，应穿绝缘靴，并且不得靠近 避雷针和避雷器。 3.高压设备发生接地时，室内不得接近故障点4m以内，室外 不得接近故障点8m以内。进入上述范围的人员必须穿绝缘靴， 接触设备的外壳和构架时，应戴绝缘手套。
任务8.1 变配电所停电与送 电操作
三．电气设备交接试验与验收

工厂供电技术学习情景1

工厂供电技术学习情景1

2.两台主变压器的总降压变电所主电路图
内桥式接线
外桥式接线
采用全桥式接线
工厂供电技术学习情景1
1.2.3 6-10KV车间和小型变电所的主接线图
• 1．车间变电所的定义和分类 • （1）定义 车间变电所和小型工厂变电所是将6～ 10KV的配电电压降为220/380V的低压用电，再直接 供电给用电设备的一种终端变电所。 • （2）类型 从其电源接线的情况的不同，可分为 两类： • 1）有总降压变电所或高压配电所的非独立式变电 所 • 2）无总降压变电所或高压配电所的独立式变电所
图1-1-2是高压配电室及其附设车间变电所的平 面图和剖面图，车间配电室中的开关柜为双列布置， 按照GB150060-1992《3～10KV高压配电室装置设 计规范》规定，操作通道的最小宽度为2米。本设计 取2.5米，从而使运行和维护更为安全便捷；变压器 室的尺寸是按照所装设变压器容量大一级来考虑的， 高低压室也都留有裕量，以适应将来变电所增大负 荷时，更换更大容量的变压器和增设高低压开关柜 的需要。
工厂供电技术学习情景1
一台半断路器接线
一台半断路器呈环形接线
工厂供电技术学习情景1
单元接线
扩大单元接线
工厂供电技术学习情景1
5）桥式接线
• 桥式接线是指在两路电源进线之间跨接一 个断路器，犹如一座桥，有内桥式接线和外 桥式接线两种： • ①内桥式接线 断路器跨接在进线断路器 的内侧，靠近变压器，称为内桥式接线，如 图1-2-17a所示； • ②外桥式接线 断路器跨在进线断路器的 外侧，靠近电源侧，称为外桥式接线
工厂供电技术学习情景1
2020/11/12
工厂供电技术学习情景1
学习情景1 工厂变配电所及一次主接线的识读

工厂供电技术学习情景6_变配电所防雷和接地共68页

工厂供电技术学习情景6_变配电所防雷和接地共68页
工厂供电技术学习情景6_变配电所防 雷和接地
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
ቤተ መጻሕፍቲ ባይዱ
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

工厂供电技术学习情景1工厂供配电系统的概念

工厂供电技术学习情景1工厂供配电系统的概念

Why? 消弧线圈对电容电流的补偿可以有三种方式： （1）全补偿； 在电力系统中一般不采用完 （2）欠补偿； 全补偿的方式，而采用过补 偿运行方式 （3）过补偿。
消弧线圈对电容电流的补偿有三种方式：
（1）全补偿IL=IC ； （2）欠补偿IL＜IC ； （3）过补偿IL＞IC。 实际上都采用过补偿，以防止由全补偿引起的电 流谐振，损坏设备或欠补偿由于部分线路断开造 成全补偿。 中性点经消弧线圈接地系统，发生单相接地时， 各相对地电压和对地电容电流的变化情况与中性 点不接地系统相同。
图1-4 用电设备和发电机额定电压说明
1.2 电力系统的额定电压
4、电力变压器的额定电压：
+5%
T1
+10%
UN
+0%
T2
+5%
G
M
电力变压器的额定电压
(1)一次绕组的额定电压： 当变压器直接与发电机相连时(如T1)，其一次绕组的额定电 压应与发电机的额定电压相同，即高于同级电网额定电压的5％。 当变压器不与发电机相连，而是连接在线上(如T2)，则可看 作是线路的用电设备，因此其一次绕组的额定电压应与电网额定 电压相同。
任务1.1
电力系统的概念
２、电力网 电力网由变配电所和各种不同等级的线路组成，它的 作用是将发电厂生产的电能输送、变换和分配到电能用户 。电力网按电压高低和供电范围的大小分为区域网（２２ ０ＫＶ以上）和地方网（１１０ＫＶ以下）。
任务1.1
电力系统的概念
电力系统及动力系统示意图
2．变电所 变电所是变换电能电压和接受分配电能的场所。如果 仅用以接受电能和分配电能，则称为配电所（站），仅用 以把交流电能变换成直流电能，则称为变流所。变电所

工厂供电技术学习情景

工厂供电技术学习情景

备用电源与不间断电源
备用电源配置
了解工厂供电系统中备用电源的配置原则和 方法，包括备用电源的选择、容量计算等。
不间断电源应用
掌握不间断电源（UPS）的工作原理及应用 场景，了解UPS的性能参数及选型要点。
04
工厂供电节能与环保
节能型供电设备与技术
节能变压器
采用新型的节能变压器，如非晶合金 变压器，具有空载损耗低、负载损耗 低等优点，可以有效降低能源消耗。
工厂供电故障应急处理
断电处理
紧急维修
在遇到设备故障时，应首先切断电源，避 免故障扩大。
在遇到紧急故障时，应尽快联系专业人员 进行维修处理。
安全保护
记录分析
在处理故障时，应采取必要的安全措施， 如穿戴防护服、使用安全工具等。
对发生的故障进行记录和分析，找出故障 原因，制定预防措施，避免类似故障再次 发生。
智能化
利用先进的信息技术实 现供电系统的远程监控
和智能管理。
高效化
采用高效节能的电气设 备，降低能耗，提高能
源利用效率。
绿色化
推广清洁能源，减少对 环境的污染和排放。
自动化
实现供电系统的自动化 控制和调度，提高供电
可靠性。
02
工厂供电设备与设施
电源设备
电源设备种类
包括发电机、蓄电池、不间断电源（ UPS）等，用于提供电能。
电源设备的选择
需要根据工厂的负荷需求、运行环境 和可靠性要求，选择合适的电源设备 。
变压器
变压器的作用
变压器用于改变电压等级，将高电压转换成低电压或将低电压转换成高电压， 以满足不同设备的需求。
变压器的种类
包括油浸式变压器、干式变压器、组合式变压器等，根据工厂的实际情况选择 合适的变压器。

工厂供电技术学习情景7_工厂照明装置敷设维护

工厂供电技术学习情景7_工厂照明装置敷设维护

化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
2.照明灯具的安装
图7-1-15 吊钩安装方法
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
3.开关、插座的安装
图7-1-16 明、暗装开关及插座安装方法
化学工业出版社
用于250V以下的移动电器 用于250V以下的移动电器 用于250 V以下的移动电器，耐热105℃
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图 四、照明灯具、开关、插座安装 1.灯头盒位置的确定
图7-1-11 现浇混凝土楼板屋顶头位盒位置
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图 四、照明灯具、开关、插座安装 1.灯头盒位置的确定
图7-1-9 灯头线保险扣
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
5.吊链灯导线应编插在链中，导线不应受力。 6.灯具重量：lkg以下可采用灯头软线吊挂；lkg～3kg采用 吊链吊杆；大于3kg需设预埋件，并应按灯具重量的l.25倍作 过载试验。预埋件结构如图7-1-10所示。
图7-1-10 预埋件结构
7.吊杆灯，管内径不小于10mm，钢管壁厚不小于1.5mm， 导线穿入管中，并不许有接头。
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图 8.距地面低于2.4m灯具，需做接地。接地时，必 须经灯具专用接地螺丝接地，接地线经平垫片及 弹簧垫片压紧。保护接地线需用铜芯导线，截面 不小于l.5mm2。 9.室外灯具引入线需做防水弯；灯具可能产生凝 结水时，需打泄水孔。 10.荧光灯灯管、镇流器、启辉器，必须与灯管 的容量相匹配。 11.嵌入顶棚内灯具安装。灯具固定在专设的框 架上，电源线不能贴近灯具外壳，并留有余量， 灯罩的边框边缘应紧贴在顶棚面上。

工厂供电技术学习情景22高低压配电装置的运行与检修

工厂供电技术学习情景22高低压配电装置的运行与检修

任务2.2 高压配电装置选择与校验
• 三相短路电流的计算：
• 必须注意:在计算短路电路的阻抗时,如果电路内含有电力 变压器,则电路内各元件的阻抗都应统一换算到短路点的短 路计算电压去。阻抗等效换算的条件是元件的功率损耗不变。 • 电抗换算的公式为：
工厂供电技术学习情景22高低压配电 装置的运行与检修
则；； • 4．掌握高压电流互感器和电压互感器选择原则。 • 5．了解如何确定变压器的台数和容量。
工厂供电技术学习情景22高低压配电 装置的运行与检修
任务2.2 高压配电装置选择与校验
2.2.1负荷计算 一、负荷的分级
工厂的电力负荷，按GB50052-95规定，根据其对 供电可靠性的要求及中断供电造成的损失或影响的 程度分为三级：一级负荷、二级负荷、三级负荷。
任务2.2 高压配电装置选择与校验
• （2）二项式系数法
• 用二项式系数法进行负荷计算时，既考虑用电设 备组的设备总容量，又考虑几台最大用电设备引起 的大于平均负荷的附加负荷。
• 1）单组用电设备组的计算负荷
工厂供电技术学习情景22高低压配电 装置的运行与检修
任务2.2 高压配电装置选择与校验 • （2）二项式系数法
工厂供电技术学习情景22高低压配电 装置的运行与检修
任务2.2 高压配电装置选择与校验
• 2．无功功率补偿
• 若功率因数达不到0.85，就需进行人工补偿。提高功率 因数的方法可采用同步补偿机或装设补偿电容器。
工厂供电技术学习情景22高低压配电 装置的运行与检修
任务2.2 高压配电装置选择与校验
3．无功补偿后的工厂计算负荷
工厂供电技术学习情景22高低压配电 装置的运行与检修
任务2.2 高压配电装置选择与校验
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图7-1-10 预埋件结构
7.吊杆灯，管内径不小于10mm，钢管壁厚不小于1.5mm， 导线穿入管中，并不许有接头。
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
8.距地面低于2.4m灯具，需做接地。接地时，必
须经灯具专用接地螺丝接地，接地线经平垫片及弹
簧垫片压紧。保护接地线需用铜芯导线，截面不小
四、照明灯具、开关、插座安装 1.灯头盒位置的确定
图7-1-11 现浇混凝土楼板屋顶头位盒位置
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
四、照明灯具、开关、插座安装 1.灯头盒位置的确定
图7-1-12 预制楼板灯头盒安装方作法
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图 2.照明灯具的安装
学习情景7 工厂照明装置的敷设维护
技能目标： 1.能根据厂地选择合适的电光源和灯具； 2.能认读电气照明系统图和平面图； 3.能进行照明线路常见故障和处理。 知识目标： 1.了解常用照明光源和灯具； 2.掌握灯具的布置方式； 3.能分析照明供电的系统图及平面布置图； 4.学会车间照明线路的敷设方法的方法和原则。
三、照明灯具安装要求 1.灯泡容量l00W及以下时，可用胶木灯口；l00W以上及潮 湿场所，防潮封闭式灯具用瓷质灯口。 2.相线经开关进入灯头，接在螺扣灯头中心的接线柱上， 零线接在螺口的接线柱上。 3.导线的绝缘强度，不低于500V。自在器式吊灯灯头线放 开长度至地面0.8m为宜。 4.灯头线两端(吊盒及灯头)导线不能受力，需系保险扣见 图7-1-9，软线需涮锡。顺时针弯环，接入接线柱并压紧，剪 断多余部分。
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
7.1.2光源的选择 一、 工厂照明的要求 1.照度及均匀度 2. 光色及显色性 3. 环境条件 二、照明光源的选择
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
7.1.3灯具的选择照度标准 照度是工程中的常见量，它说明了被照面或
图7-1-13 常见照明灯具安装固定方式
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图 2.照明灯具的安装
图7-1-14 嵌入式照明灯具在吊顶上的安装方式 （a）吊杆安装 （b）吊链安装
于l.5mm2。
9.室外灯具引入线需做防水弯；灯具可能产生凝
结水时，需打泄水孔。
10.荧光灯灯管、镇流器、启辉器，必须与灯管
的容量相匹配。
11.嵌入顶棚内灯具安装。灯具固定在专设的框
架上，电源线不能贴近灯具外壳，并留有余量，灯
罩的边框边缘应紧贴在顶棚面上。
工厂供电技术学习情景

化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
7.1.1照明方式 照明方式是指照明设备按其安装部位或使用功能
而构成的基本制式。 一、一般照明 二、分区一般照明 三、局部照明 四、混合照明 五、控制室与检验工作室的照明 六、特殊厂房的照明 七、无窗厂房照明
工厂供电技术学习情景
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
【任务描述】 车间照明系统图及平面布置图是工厂照明装置
的敷设维护的理论基础，也是工厂照明装置敷设 的重要依据。本任务主要是正确识读车间照明系 统图及平面布置图并根据车间照明系统图及平面 布置图解决实际问题。
工厂供电技术学习情景
电箱可向厂家直接订购，非标准配电箱可自行制作。 1.悬挂式照明配电箱的安装
悬挂式(明装) 照明配电箱既可安装在墙上，也 可安装在柱上。 2.嵌入式照明配电箱的安装
嵌入式照明配电箱的安装(暗装)一般与土建配 合进行，砌墙时将箱体预埋在墙内。
工厂供电技术学习情景
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图
化学工业出版社
任务7.1 识读车间照明系统图及平面布置图

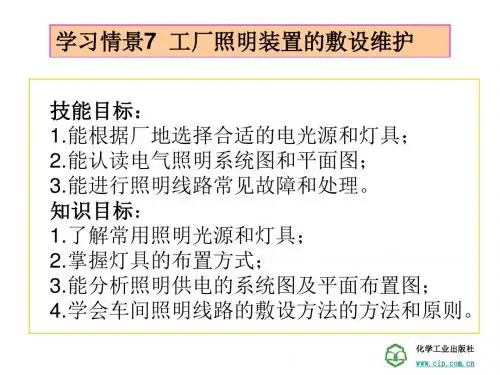

【任务目标】 技能目标： 1.能识别车间照明系统图与平面布置图； 2.能根据给定图纸正确识读车间照明系统图及平面布置图。 知识目标： 1.了解常用的照明方式、光源和照度标准的选择； 2.掌握车间常用照明配电箱及照明灯具的安装要求； 3.了解车间照明系统图及平面布置图的含义； 4.能解决车间照明系统图及平面布置图中的实际问题。
