山东省春季高考技能考试机械类专业样题

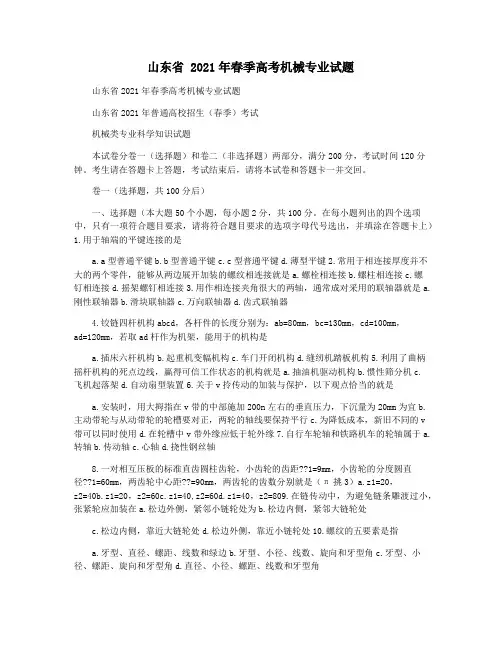

山东省 2021年春季高考机械专业试题山东省2021年春季高考机械专业试题山东省2021年普通高校招生（春季）考试机械类专业科学知识试题本试卷分卷一（选择题）和卷二（非选择题）两部分，满分200分，考试时间120分钟。

考生请在答题卡上答题，考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分后）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1.用于轴端的平键连接的是a.a型普通平键b.b型普通平键c.c型普通平键d.薄型平键2.常用于相连接厚度并不大的两个零件，能够从两边展开加装的螺纹相连接就是a.螺栓相连接b.螺柱相连接c.螺钉相连接d.摇架螺钉相连接3.用作相连接夹角很大的两轴，通常成对采用的联轴器就是a.刚性联轴器b.滑块联轴器c.万向联轴器d.齿式联轴器4.铰链四杆机构abcd，各杆件的长度分别为：ab=80mm，bc=130mm，cd=100mm，ad=120mm，若取ad杆作为机架，能用于的机构是a.插床六杆机构b.起重机变幅机构c.车门开闭机构d.缝纫机踏板机构5.利用了曲柄摇杆机构的死点边线，赢得可信工作状态的机构就是a.抽油机驱动机构b.惯性筛分机c.飞机起落架d.自动扇型装置6.关于v拎传动的加装与保护，以下观点恰当的就是a.安装时，用大拇指在v带的中部施加200n左右的垂直压力，下沉量为20mm为宜b.主动带轮与从动带轮的轮槽要对正，两轮的轴线要保持平行c.为降低成本，新旧不同的v带可以同时使用d.在轮槽中v带外缘应低于轮外缘7.自行车轮轴和铁路机车的轮轴属于a.转轴b.传动轴c.心轴d.挠性钢丝轴8.一对相互压板的标准直齿圆柱齿轮，小齿轮的齿距??1=9mm，小齿轮的分度圆直径??1=60mm，两齿轮中心距??=90mm，两齿轮的齿数分别就是（π挑3）a.z1=20，z2=40b.z1=20，z2=60c.z1=40,z2=60d.z1=40，z2=809.在链传动中，为避免链条雕渡过小，张紧轮应加装在a.松边外侧，紧邻小链轮处为b.松边内侧，紧邻大链轮处c.松边内侧，靠近大链轮处d.松边外侧，靠近小链轮处10.螺纹的五要素是指a.牙型、直径、螺距、线数和绿边b.牙型、小径、线数、旋向和牙型角c.牙型、小径、螺距、旋向和牙型角d.直径、小径、螺距、线数和牙型角11.采用蜗杆传动的起重装置，蜗杆的头数z1=2，蜗轮的齿数z2=40，蜗杆转一转时，蜗轮转过的转数是a.20b.2c.0.5d.0.0512.代号为6208的轴承是a.圆锥滚子轴承b.升力球轴承c.角碰触球轴承d.深沟球轴承13.负荷很大、输出功率较低的内燃机等关键机械设备，常用的杀菌方式就是a.油环杀菌b.喷油杀菌c.压力强制性杀菌d.油浴和溅杀菌14.以下螺纹的防松方法中，属摩擦防松的就是a.弹簧垫圈b.止动垫片c.串联金属丝d.胶接15.节流阀串联在液压泵和液压缸之间，此变频电路称作a.旁路节流变频电路b.回油节流变频电路c.进油节流变频电路d.容积变频电路16.机床刀架或工作台的切削机构中常采用a.传力螺旋传动b.差动螺旋传动c.复式螺旋传动d.传导螺旋传动17.压入法检验成品或半成品的零件硬度，应采用的测定方法是a.维氏硬度b.洛氏硬度c.布氏硬度d.莫氏硬度18.适合制造木工工具的材料是a.t8ab.q345hpc.55si2mnd.crwmo19.中等繁杂形状的高碳钢工件和很大尺寸的合金钢工件，宜使用的淬火方法就是a.单液b.双液c.马氏体分级d.贝氏体等温20.关于co2维护焊接，以下描述恰当的就是a.能够冲压1mm以下的薄板件b.多用作不锈钢的冲压c.焊后无熔渣，焊缝表面成形好，易实现自动化d.电弧穿透力强，熔池深，焊接速度快21.能够用以生产形状繁杂，对力学性能建议较低的零件使用的材料就是a.ht250b.zgmn13-5c.q235d.qt450-1022.加工长径比大于25的细长轴时，应增加的车床附件是a.尾座b.鸡心夹头c.跟刀架d.花盘23.数控加工程序中指令g04的功能就是a.快速定位b.暂停c.程序完结d.包住24.例如图1-1右图，锯削圆管的恰当操作方法就是25.万能角度尺拆去直尺和角尺后，测量工件的数值如图1-2所示，则测量值是a.92°30’b.108°30’c.272°28’d.287°28’26.图1-3右图的铣床加工方法，以下观点恰当的就是a.铣刀磨损量小b.铣床稳定c.属逆铣d.易产生乌刀现象27.工件表面粗糙度值越大,则a.加工越困难，成本越高b.加工精度越高，工件质量越好c.表面越粗糙，连接密封性越差d.越有利于改善表面疲劳强度28.通常公差就是所指在车间通常加工条件下可以确保的公差，分成f、m、c、v四个等级，其中m则表示a.最粗级b.粗糙级c.中等级d.精密级29.下面的几何公差项目中，无基准要求的是a.b.c.jd.30.具备划线和量挑尺寸功能的划线工具就是a.划规b.样冲c.划线盘d.弹簧划出针31.锯条的锯齿在制造时按一定规律左右错开，是为了a.增加锯削失控，防止锯缝碎裂b.增加尖头补时锯条左右偏挂c.并使排屑成功，锯削省力d.提升锯条强度，难于崩齿32.粗加工较硬材料时应挑选a.粗齿锉刀，顺向锉b.粗齿锉刀，交叉锉c.中齿锉刀，推锉d.油光锉刀，横向交叉锉33.铰孔时导致孔径小于设计尺寸的原因可能是a.切削速度快b.铰刀超过磨损标准c.切削余量大d.铰刀与孔轴线不重合34.检测锉削平面的方法是a.样块比较法b.传感器不触针法c.刀口尺隔热法d.百分表校正法35.恰当的钻削操作方式诀窍就是a.钻孔时为保护人身安全，必须戴手套b.钻孔直径大于?30mm时，通常必须分两次钻削c.钻削过程中，需以吹风机对准钻削部位，以便散热器d.扣浅孔时，一定必须一次钻削至深度尺寸，以防止钻头碎裂36.在扰动供电系统中，人体出现单相触电时所忍受的电压就是a.380vb.330vc.220vd.36v37.图1-4所示，该电路的节点数、网孔数分别是a.2、3b.2、6c.3、3d.3、638.图1-5右图，磁场中的扁平导轨上置放两导体，若导体ab向右滑动，则导体cda.向右滑动b.向左滑动c.视ab运动速度的大小而定d.静止不动39.图1-6所示，流过硅二极管的电流是a.0mab.2.3mac.2.7mad.3ma40.在桥式整流电容滤波电路中，若功率的平均值电压为24v，则变压器的次级电压就是a.20vb.24vc.28vd.17v41.晶闸管导通的条件中加正极性电压的是a.只有阳极b.只有门级c.阳极和门极d.阴极和门极42.正弦交流电流i?10sin(100?t?a．3?)a,则该交流电的初相位是23?b.c.?d.?222343.一理想变压器原、副线圈匝数之比是5：1，若在圆线圈上有u?311sin(100?t?交流电压，则在副线圈的两端用交流电压表测出的电压就是a.36vb.44vc.55vd.62.2v44.以下电器中没采用温度传感器的就是a.电子秤b.电冰箱c.空调d.电饭煲2)v的45.用钳形电流表测量交流大电流时，为了获得较精确的读数，把被测的导线在活动的铁心中拖5圈，则被测电流a.直接读数b.读数除5c.读数乘5d.读数乘2546.图1-7所示，斜面的斜度值表达正确的是a.??2/??1b.??1/??2c.??2/??1d.tan??47.图1-8所示，下列四组视图中，尺寸标注完全正确的是48.图1-9右图,以下四组视图所抒发的物体中存有3个水平面的就是。

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。

A ．（A）型 B．（B）型C．（C）型 D．（B）型或（C）型2．普通平键连接的主要用途是使轴与轮毂之间。

A．沿轴向固定并传递轴向力B．沿轴向可做相对滑动并具有导向作用C．沿周向固定并传递转矩 D．安装与拆装方便3．普通螺旋转动时，和从动件做直线移动的方向无关的因素是。

A．螺旋的旋向 B．螺纹的回转方向C．螺纹的导程 D．螺纹的类型4．不属于滑动摩擦螺旋传动的是。

A．普通螺旋传动B．差动螺旋传动C．滚动螺旋传动D．单螺旋传动5．联轴器与离合器的根本区别是。

A．联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B．联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C．联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D．联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性6．洗衣机的定时器是属于部分。

A．动力B．工作C．传动装置D．控制7．图1-1中，的运动副A是高副。

图1-1A．图a B．图b C．图c D．图d8．图1-2所示为脚踏砂轮机构，该机构是类型的应用实例。

图1-2 图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D．转动导杆机构9．图1-3所示曲柄摇杆机构中，C1D与C2D是摇杆CD的极限位置，C1、C2连线通过曲柄转动中心A，该机构的行程速度变系数K 是。

A．K=1 B．K＜1 C．K ＞1 D．K=010．图1-4中所示凸轮机构的从动件与凸轮之间是滑动摩擦，且磨损快，只适用于传力不大的低速场合。

山东省2024年春季高考技能测试机电技术类专业考试范围依据《山东省春季高考统一考试招生专业类别考试标准(2024年版)》(山东省教育招生考试院2023年12月1日发布)、《2024年山东省春季高考统一考试招生专业类别考试“知识”部分考试说明》(山东省教育招生考试院2024年1月12日发布)和《山东省2024年春季高考统一考试招生技能测试工作实施办法》(山东省教育招生考试院2024年1月31日发布)，山东省2024年春季高考技能测试机电技术类专业考试范围为“技能模块1:机械测绘模块”与“技能模块6:PLC 控制线路的安装与调试”两个模块融合考核。

本次测试实行无纸化考试，分为理论和实操两个部分，其中理论部分为机考，与实操部分在同一个考核平台上一次性完成，考试总时间60分钟。

请考生在考前认真学习主考院校网站上公布的测试系统使用说明、实操部分测试平台操作方法说明和介绍视频。

理论部分：理论部分包含机械测绘模块10个单项选择题，考核内容:1.机械制图的国家标准和技术规范要求:判断平面图形的尺寸类型及尺寸基准:平面图形的尺寸标注:平面图形的尺寸计算:绘图比例、实物尺寸、图形尺寸间的换算关系。

2.正等轴测图的轴间角、轴向伸缩系数;根据平面立体、圆柱视图上的点，识别其正等轴测图上对应点。

3.对组合体进行线、面分析;根据组合体立体图识别组合体的三视图;根据形体的三视图识别立体图;根据组合体的两面视图识别第三面视图;分析组合体尺寸类型和尺寸基准。

4.螺纹的基本要素、标记和分类;判定螺纹的类型;螺纹主要几何参数计算;螺纹视图的绘制标准;检验螺纹的合格性。

5.标准直齿圆柱外齿轮的参数;测量标准直齿圆柱外齿轮的参数;标准直齿圆柱外齿轮尺寸计算:标准直齿圆柱外齿轮视图的绘制标准。

6.剖视图的种类;根据形体的两面视图识别剖视图;根据零件模型剖视情况识别剖视图。

7.常用测量工具的用途、测量精度;根据测量要求选用合理的测量工具;使用游标卡尺和螺旋测微器(千分尺)测量轴套类零件，并正确读数8.绘图软件(AuOCAD、CAXA电子图版)中常用绘图、修改命令的用法;识别表面结构代号;识别几何特征符号，并判断其几何公差类型;轴套类零件几何公差的标注;轴套类零件尺寸公差的标注。

*********学校2015-2016学年第二次阶段考试制造类专业理论试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分160分，考试时间120分钟。

第Ⅰ卷（选择题，共80分）一、单项选择题（本大题共40个小题，每小题2分，共80分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1．下列生产设备利用“死点”现象实现工作要求的是（）A．车门启闭机构 B．钻床的夹紧机构C．脚踏式缝纫机 D．雷达俯仰装置2. 下列应用了移动凸轮的是( )A.内燃机配气机构B.靠模凸轮机构C.刀具进给凸轮机构D.机床卡盘控制机构3. 关于带传动的安装与维护准确的是( )A.用大拇指在每条带中部施加20N左右垂直压力，下沉量30mm为宜B.两轮槽要对正、两轮的轴线要保持平行C.当需要更换V带时一般只更换一根D.V带外缘应高于轮外缘10mm4．闭式齿轮传动的主要失效形式是齿面点蚀，主要发生部位是在（）。

A．轮齿表面 B．靠近节线的齿根部位C．靠近节线的齿顶部位 D．齿轮根部5. 能够实现两轴转向相同的齿轮传动是（）。

A．外啮合圆柱齿轮传动 B．内啮合圆柱齿轮传动C．锥齿轮传动 D．齿轮齿条传动6.如图所示，螺孔尺寸标注最合理的是( )A B C D7．如图所示的蜗杆传动中，蜗轮转向标注正确的是（）ＡＢＣＤ8. 套筒滚子链中，滚子与套筒采用间隙配合，目的是（）A．缓和冲击 B．连接两链节C．使链条具有挠性 D．滚子能够转动，减小与轮齿间的磨损9. 下列关于关于联轴器、离合器说法正确的是( )A. 摩擦式离合器接合平稳，适用于高速下接合B. 齿式联轴器适应于低速、轻载，经常正反转的场合C. 嵌合式离合器外形尺寸大，传递转矩小，适应于停机或低速时接合D. 弹性柱销联轴器利用柱销上套装的橡胶弹性套伸入半联轴器上的孔中，实现两轴连接10. 关于带传动的安装与维护准确的是( )A.用大拇指在每条带中部施加20N左右垂直压力，下沉量30mm为宜B.两轮槽要对正、两轮的轴线要保持平行C.当需要更换V带时一般只更换一根D.V带外缘应高于轮外缘10mm11. 对支架、箱体类等非回转体零件，选择主视图时，一般遵循的原则是（）。

山东省2019年普通高校招生(春季)考试机械类专业知识试题本试卷分卷一(选择题)和卷二(非选择题)两部分,满分200分,考试时间120分钟㊂考生请在答题卡上答题,考试结束后,请将本试卷和答题卡一并交回㊂卷一(选择题共100分)一㊁选择题(本大题50个小题,每小题2分,共100分㊂在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项字母代号选出,并填涂在答题卡上)1.机床工作台的进给机构采用的螺旋传动是()A.传力螺旋B.传导螺旋C.差动螺旋D.复式螺旋2.A型普通平键的键宽为b㊁健高为h㊁键长为L,其有效工作长度l等于()A.LB.L-0.5bC.L-bD.L-2b3.下列防松措施中,属于摩擦防松的是()A.对顶螺母防松B.串联金属丝防松C.开口销与槽形螺母防松D.止动垫片与圆螺母防松4.补偿偏移能力强,适用于大功率机械传动的联轴器是()A.凸缘联轴器B.套筒联轴器C.蛇形弹簧联轴器D.弹性套柱销联轴器5.铰链四杆机构A B C D,已知A B=80mm,B C=130mm,C D=100mm,A D=120mm,若该机构具有急回特性,则摇杆是()A.A B杆B.B C杆C.C D杆D.A D杆6.曲柄摇杆机构行程变化系数k与极位夹角θ有关,若θ=36ʎ,则k等于()A.1.6B.1.5C.1.4D.1.37.常用内燃机配气凸轮机构中,从动件的形状是()A.平底B.滚子C.尖顶D.曲面8.下列齿轮传动中,能实现交错轴间传动的是()A.弧齿轮传动B.斜齿锥齿轮传动C.直齿圆柱齿轮传动D.斜齿圆柱齿轮传动9.在低㊁中速传动中,理想的蜗杆蜗轮的材料组合是()A.钢与钢B.钢与青铜C.钢与铸铁D.青铜与青铜10.一对正确啮合的标准直齿圆柱齿轮,转向相同,已知小齿轮的模数为4mm,齿数为25,大齿轮的齿数为55,则两齿轮的中心距是() A.160mm B.108mm C.100mm D.60mm11.下列V带型号中,其截面尺寸最小的是()A.BB.EC.YD.Z2.在阶梯轴上设计退刀槽的目的是()A.为减少应力集中B.满足加工工艺要求C.对轴上零件周向定位D.对轴上零件轴向定位13.为保证润滑油引入并均匀分布在轴颈上,油沟应设在()A.轴瓦端部B.上轴瓦承载区C.下轴瓦承载区D.上轴瓦非承载区14.采用热装法安装滚动轴承时,应将温度控制在()A.80ħ~90ħB.100ħ~110ħC.120ħ~130ħD.140ħ~150ħ15.对于润滑点密集㊁负荷较大㊁转速较高的机械设备,常采用的润滑方法是()A.滴油润滑B.油环润滑C.喷油润滑D.压力强制润滑16.气压传动系统中,气源三联件包括()A.干燥器㊁油雾器和溢流阀B.干燥器㊁贮气罐和安全阀C.压力表㊁贮气罐和顺序阀D.空气过滤器㊁油雾器和减压阀17.下列滑阀机能中,能实现液压缸双向锁紧和液压泵卸荷的是()A.H型B.M型C.O型D.P型18.下列划线工具中,不能与划针配合使用的是()A.钢直尺B.直角尺C.划线角度规D.高度游标卡尺19.锯削以下工件时,应选择粗齿锯条的是()A.软棒料B.硬棒料C.软材料薄板D.硬材料薄管20.下列锉刀中,其规格不是用锉身长度表示的是()A.平锉B.圆锉C.三角锉D.半圆锉21.钻削加工中,不符合安全文明操作规程的是()A.在开车状态下使用量具对工件进行测量B.停车时应让主轴自然停止,严禁用手制动C.清除切屑时不能用嘴吹和用手拉,要用毛刷清扫D.开动钻床前,应检查钻夹头钥匙或斜铁是否插在钻床主轴上22.铰孔是孔的精加工方法之一,但是不能提高孔的()A.位置精度B.尺寸精度C.形状精度D.表面粗糙度23.套螺纹时,圆杆直径等于()A.外螺纹大径+0.13PB.外螺纹大径-0.15PC.外螺纹大径+0.15PD.外螺纹大径-0.13P24.下列符号中,用来表示塑性力学性能指标的是()A.R e LB.KC.ZD.R m25.下列金属材料牌号中,不代表最低抗拉强度的是()A.Q235A中的 235B.H T350中的 350C.Q T40015中的 400D.Z G230450中的 45026.对质量要求高的合金钢铸锭㊁铸件和锻坯,常采用的热处理工艺是( )A.正火B .球化退火C .完全退火 D.均匀化退火27.对于尺寸公差带,代号为A~H 的基本偏差是( )A.上极限偏差,正值B .上极限偏差,负值C .下极限偏差,正值 D.下极限偏差,负值28.孔的下极限偏差是( )A.e sB .e iC .E SD.E I29.35+0.039 0孔与35-0.009-0.034的轴相配合,配合后的最小间隙是( )A.+0.009mm B .+0.03mm C .+0.034mmD.+0.073mm30.下列表示方向公差符号的是()31.为测量形状复杂的表面,并适用于计算机进行数据处理,采用的检测原则是( )A.测量跳动原则B .测量坐标值原则C .测量特征参数原则 D.控制实效边界原则32.在金属切削机床型号中,表示机床的规格大小和工作能力的是( )A.通用特性代号B .机床的主参数C .结构特性代号 D.重大改进顺序号33.下列金属切削机床中,主运动不是旋转运动的是( )A.车床B .铣床C .钻床 D.刨床34.需在Z 4012型钻床上钻削6mm 通孔,钢板厚度为5mm ,背吃刀量是( )A.2mmB .3mmC .5mmD.6mm 35.下列焊接方法中,属于压焊的是( )A.气焊B .埋弧焊C .激光焊 D.电阻焊36.正弦交流电流i =52s i n 31.4t -π6æèçöø÷A ,下列描述正确的是( )A.有效值是52A B .初相位是-π6C .周期是0.02s D.频率是50H z37.图11所示,当滑动变阻器触头向下滑动时,灯H L 1㊁H L 2亮度变化是( )A.H L 1㊁H L 2均变亮B .H L 1㊁H L 2均变暗C .H L 1变亮,H L 2变暗D.H L 1变暗,H L 2变亮38.图12所示电路中,节点㊁支路㊁网孔数分别是( )A.3㊁4㊁5B .4㊁5㊁6C .4㊁6㊁3D.6㊁5㊁4图11图12图1339.图13所示,当导线中通入电流时,小磁针N极偏转的方向是()A.垂直纸面向里B.垂直纸面向外C.平行纸面向上D.平行纸面向下40.三相四线制线路中任意两线间的电压,U23=U24=380V,U12=220V,则中性线是()A.1号线B.2号线C.3号线D.4号线41.用于整流的二极管是()A.2A K4B.2A P9C.2C Z14FD.2C W20A42.用指针式万用表的电阻挡检测二极管引脚极性及其好坏,应选择的电阻挡是()A.Rˑ1挡B.Rˑ10挡C.Rˑ100挡D.Rˑ10k挡43.三相异步电动机的定子绕组通入三相对称交流电,在气隙中产生的磁场是()A.脉动磁场B.恒定磁场C.水久磁场D.旋转磁场44.电动机铭牌上标有 220/380V ㊁ Δ/Y ,采用YΔ降压起动时,绕组两端电压为()A.127VB.220VC.311VD.380V45.普通车床上的照明变压器是()A.380V/220VB.380V/36VC.220V/36VD.36V/220V46.下列说法不符合机械制图基本规定的是()A.尺寸标注时,角度的尺寸数字一律水平书写B.用尺规绘图时,图样中的汉字应书写成仿宋体C.图纸的基本幅面中最小的为A4幅面,最大的为A0幅面D.标题栏一般位于图纸右下角,标题栏中的文字方向为看图方向47.下列关于机件表示法的叙述中,不符合机械制图标准的是()A.视图主要用于表达机件外部结构形状B.视图分为基本视图㊁向视图㊁局部视图和斜视图四种C.局部放大图可画成视图,也可画成剖视图,但必须用放大比例绘制D.根据剖切范围的大小,剖视图可分为全剖视图㊁半剖视图和局部剖视图48.针对组合体而言,下列说法错误的是()A.组合体的组合形式有叠加型㊁切割型和综合型三种B.组合体中形体的相邻表面之间可能形成共面㊁相切或相交三种特殊关系C.组合体应标注各部分定形尺寸㊁定位尺寸和总体尺寸,相贯线上也应标注定形尺寸D.读组合体视图时,运用形体分析法把几个视图联系起来读图,分析各部分的形状和相对位置及连接关系,综合想象物体的形状49.一基本体在主视图上的投影为长方形,在左视图上的投影为等腰三角形,则该基本体是() A.长方体B.三棱锥C.回转体 D.三棱柱50.下列画法中,不符合机械图样特殊表示法的是()A.用全剖视图表达内外螺纹旋合时,旋合部分的内螺纹画法与旋合前的画法一致B.在两直齿圆柱齿轮啮合的全剖视图中,啮合区内一个齿轮的齿顶线画成虚线C.螺纹紧固件的连接画法中,当剖切平面通过螺杆的轴线时,螺栓,螺柱㊁螺钉以及螺母㊁垫圈等均按视图绘制D.在普通平键链接的断面图中,键与键槽的两个侧面配合,只画一条线㊂键的顶面与轮毂键槽的底面之间间隙很小,可采用夸大画法,画两条线卷二(非选择题共100分)二㊁简答作图题(本大题8个小题,共50分)1.(本小题5分)图21为电动机点动与连续运行控制电路原理图㊂将电器的文字符号及导线补画完整㊂图212.(本小题6分)图22为某车床的液压传动系统原理图,能够实现两缸顺序动作,阀1的调定压力为4M P a,阀2的调定压力为2M P a㊂看懂原理图,完成下列问题:(1)在虚线框内补画单向变量泵㊂(2)写出阀1㊁阀2的名称㊂(3)当1Y A通电时,写出两缸的动作顺序㊂(4)写出阀1的开启条件㊂图223.(本小题5分)加工一批齿轮,现有的金属材料牌号是:08㊁45㊁20C r㊁C r WM n㊂回答下列问题:(1)加工变速齿轮,应选择的金属材料牌号是哪一个?(2)上述金属材料牌号中,硬度最高和最低的分别是哪一个?(3)变速齿轮在粗加工之前为改善切削加工性能,应采用哪一种热处理工艺?(4)加工传动齿轮,应选择的金属材料牌号是哪一个?4.(本小题6分)图23为一轴的尺寸公差带图,回答下列问题:(1)轴的实际尺寸为45.022mm,则实际偏差是多少?判断该轴是否合格㊂(2)若此轴与45+0.0390的孔相配合,则该组配合属于哪种配合制?(3)该轴的极限尺寸是多少?图23 5.(本小题8分)制作一批图24所示的六角螺母,毛坯采用车削加工后直径为32ʃ0.02mm㊁厚度为12ʃ0.1mm的圆钢㊂回答下列问题:(1)使用万能分度头进行划线时,分度头的手柄在分度盘中有66个孔的孔圈上,每次划线转6圈后再转多少个孔?(2)依次进行锯㊁锉加工时,正六方体表面的加工顺序应是1ң①ң3ң②ң2ң③,写出①㊁②㊁③所对应加工面的顺序号㊂(3)为保证基准面的平面度要求,加工时用什么方法进行检测?与刀口形直尺配合使用的量具是什么?(4)攻制M12螺纹,起攻时应选用哪一支丝锥?图246.(本小题5分)根据图2-5所给视图,绘制其正等轴测图㊂图257.(本小题5分)根据图26所给视图,绘制其全剖左视图㊂图268.(本小题10分)根据图27所示零件图,回答下列问题:图27(1)左视图中36圆柱孔的定位尺寸有哪两个?(2)按自左向右的排列顺序,写出零件表面A㊁B㊁C㊁D四个点在空间的位置㊂(3)根据图中标注的尺寸,按1ʒ2比例绘制该零件的右视图(只画可见轮廓线,铸造圆角省略不画)㊂三㊁分析计算题(本大题2个小题,共15分)1.(本小题5分)如图31所示,已知理想电源E,R1=R2=2Ω,R3=4Ω,U R3=16V㊂求:(1)电阻R1两端的电压U R1㊂(2)电阻R2消耗的功率P R2㊂(3)电源电动势E㊂图312.(本小题10分)图32为某一机构传动简图,电动机的转速n=960r/m i n,该传动系统中的齿轮均为标准齿轮,模数m=2.5mm,齿数如图所示㊂分析传动简图,回答下列问题:图32(1)齿条的移动速度有几种?(2)判断齿条的移动方向㊂(3)齿条的最大移动速度是多少?(计算时π取整数)(4)齿轮8的齿数是多少?(5)当齿轮5与齿轮7啮合时,主轴转一转,工作台移动的距离是多少?四㊁综合应用题(本大题3个小题,共35分)1.(本小题10分)图41所示的单相变压器中,1㊁2为一个绕组的两端,3㊁4为另一绕组的两端,1㊁2间接直流电源,3㊁4间接毫安表㊂完成下列问题:(1)变压器的工作原理是什么?(2)铁心所用的冷轧硅钢片的厚度是多少?(3)铜损耗和铁损耗有何关系时,变压器的效率最高?(4)当开关S闭合瞬间,毫安表指针正向偏转,则哪一端和1端为同名端?(5)理想变压器,原绕组线圈为500匝,副绕组线圈为100匣,当原绕组接220V交流电吋,副绕组输出的电压是多少?图412.(本小题15分)加工图42所示的阶梯轴㊂毛坯采用55ˑ238的棒料,粗㊁精加工分开,采用双顶尖装夹保证加工精度㊂完成下列问题:图42(1)将表41中括号内的工序内容填写在答题卡相应位置㊂表41 阶梯轴加工工艺卡片工序工种工步工序内容1下料55ˑ238棒料2热处理正火3车(1)三爪卡盘装夹,车端面,钻中心孔,(①)(2)调头装夹,车右端面,保总长,(②)(3)一夹一顶,粗车32㊁22外圆,粗车锥面(4)双顶尖装夹,精车50㊁32外圆㊁台阶,(③)(5)调头,双顶尖装夹,精车32㊁22外圆㊁台阶,精车锥面,(④),倒角,(⑤)4钳划出键槽加工线5铣铣键槽工序工种工步工序内容6热处理调质处理7检验检验入库(2)解释金属切削机床型号C A6140中 40 的含义㊂(3)精车阶梯轴时,切削用量中对表面粗糙度影响最大的是哪一个?(4)为保证加工精度,需在加工过程中使用测量工具进行测量㊂现提供:游标卡尺㊁千分尺㊁万能角度尺㊁螺纹环规㊁百分表和V形铁㊂根据所提供的测量工具,补全表格㊂测量项目测量工具直径尺寸同轴度锥度螺纹(5)零件左端轴尺寸32+0.042+0.017,其基本偏差代号为n,公差等级为7级,用公差带代号和偏差值的形式写出该尺寸㊂3.(本小题10分)图43所示蝴蝶阀是用于管道上截断气流的阀门装置,它是通过齿轮㊁齿条机构来控制阀门实现截流㊂当外力推动齿杆12左右移动时,与齿杆啮合的齿轮8带动阀杆4转动,使阀门3开启或关闭㊂根据蝴蝶阀装配图,完成下列问题:图43(1)74㊁44㊁16H8f8各是什么尺寸?(2)画出1号件阀体的仰视图(尺寸从图中量取,只画可见轮廓线,铸造圆角省略不画)㊂。

《机械根底》一、选择题1、一般平键连接的两个键按180。

布置，进展强度校核时，需依据几个键进展（A、1. 2B、1.4C、1. 5D、22、适于传递横向载荷的螺纹连接类型是（）oA、一般螺栓连接B、钱制孔用螺栓连接C、双头螺柱连接D、螺钉连接3、以下螺旋传动应用中属于传导螺纹的是（）oA、螺旋起重机B、螺旋压力机C、卧式车床中滑板横向进给螺旋传动D、镣刀杆微调机构4、后轮驱动的汽车，动力由变速箱传递到后桥需选用（）。

A、凸缘联轴器B、套筒联轴器C、滑块联轴器D、万向联轴器5、如图IT所示的四杆机构，其中与脚踏缝纫机踏板四杆机构应用类型一样的图1”6、曲柄转动导杆机构应用于（）。

A、插床Bs牛头刨床C、汽车式吊车Ds手摇唧筒7、关于内燃机配气凸轮机构，以下说法错误的选项是（）oA、承受弹簧锁合方式B、承受盘形凸轮C、从动件往复直线运动D、承受重力锁合方式8、数控机床的伺服进给电动机带传动所承受的传动带类型是（）。

A、V带B、平带C、圆带D、同步带9、以下一般V带型号中，截面尺寸最小的是（）。

A、A型B、B型C、C型D、E型10、链传动中两链轮轴线相对位置应当（）oA、相交成直角B、相互平行C、成直角穿插D、相交成肯定角度11、C6140卧式车床溜板箱与床身之间承受了（）。

A、锥齿轮传动B、齿轮齿条传动C、内啮合齿轮传动D、穿插轴齿轮传动12、用展成法加工的正交变位直齿圆柱齿轮，不发生变化的是（）oA、分度圆齿厚B、齿根圆直径C、齿轮模数D、轮齿的抗弯强度13、以下不是平行轴轮系传动特点的是（）。

A、能够获得较大的传动比B、能够获得多种输出转速C、可以实现变向要求D、效率较低，发热量大14、轴的构造中用来安装轮毂的局部称为（）。

A、轴颈B、轴头C、轴肩D、轴身15、滚动轴承中不行缺少的零件是（）0A、内圈B、外圈C、滚动体D、保持架16、以下轴承代号表示角接触球轴承的是（ ）oA 、 61904B 、 NU2210EC 、 7306D 、 5120418、如图1-2所示液压泵的图形符号中，为双向变量泵的是（）。

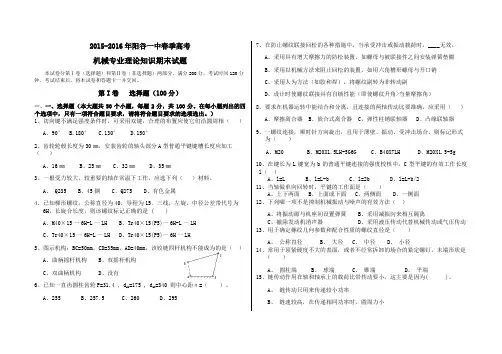

2015-2016年阳谷一中春季高考机械专业理论知识期末试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分200分，考试时间120分钟．考试结束后，将本试卷和答题卡一并交回。

第I卷选择题（100分）一、一、选择题（本大题共50个小题，每题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出。

）1、切向键不满足强度条件时，可采用双键，合理的布置应使它们沿圆周相（）A、90° B.180° C.130° D.150°2、齿轮轮毂长度为30㎜，安装齿轮的轴头部分A型普通平键键槽长度应加工（）A、16㎜B、25㎜C、32㎜D、35㎜3、一根受力较大，较重要的轴在常温下工作，应选下列（）材料。

A、 Q235B、45钢C、Q275D、有色金属4、已知梯形螺纹，公称直径为40，导程为15，三线，左旋，中径公差带代号为6H，长旋合长度，则该螺纹标记正确的是 ( )A、M40×15一6H-L一LHB、Tr40×15(P5)一6H-L一LHC、Tr40×15一6H-L一LHD、Tr40×15(P5)一6H一LH5、图示机构：BC=50mm，CD=35mm，AD=40mm，该铰链四杆机构不能成为的是（）A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构D、没有6、已知一直齿圆柱齿轮P=31.4 , df1=175 , da2=340 则中心距α=（）。

A、255B、257.5C、260D、295 7、在防止螺纹联接回松的各种措施中，当承受冲击或振动载荷时，____无效。

A、采用具有增大摩擦力的防松装置，如螺母与被联接件之间安装弹簧垫圈B、采用以机械方法来阻止回松的装置，如用六角槽形螺母与开口销C、采用人为方法（如胶和焊），将螺纹副转为非转动副D、设计时使螺纹联接具有自锁性能（即使螺纹升角>当量摩擦角）8、要求在机器运转中能结合和分离，且连接的两轴传动比要准确，应采用（）A、摩擦离合器B、嵌合式离合器C、弹性柱销联轴器D、凸缘联轴器9、一螺纹连接，顺时针方向旋出，且用于薄壁、振动、受冲击场合，则标记形式为（）A、M20B、M20X1.5LH-5G6GC、B40X7LHD、M20X1.5-5g10、在键长为L键宽为b的普通平键连接的强度校核中，C型平键的有效工作长度l（）A、l=LB、l=L-bC、l=2bD、l=L-b/211、当轴做单向回转时，平键的工作面是（）A、上下两面B、上面或下面C、两侧面D、一侧面12、下列哪一项不是抑制机械振动与噪声的有效方法（）A、将振动源与机座间设置弹簧B、采用减振沟来相互隔离C、撤除发动机消声器D、采用液压传动代替机械传动或气压传动13、用于确定螺纹几何参数和配合性质的螺纹直径是（）A、公称直径B、大径C、中径D、小径14、常用于顶紧硬度不大的表面，或者不经常拆卸的场合的紧定螺钉，末端形状是（）A、圆柱端B、球端C、锥端D、平端15、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为( )。

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200 分，考试时间120分钟。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1. 普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择______ 为宜。

A. （A）型B . （B）型 C. （C）型D . （B）型或（C）型2. __________________________________________ 普通平键连接的主要用途是使轴与轮毂之间_________________________ 。

A. 沿轴向固定并传递轴向力B. 沿轴向可做相对滑动并具有导向作用C. 沿周向固定并传递转矩D .安装与拆装方便3. ________________________________________________________ 普通螺旋转动时，和从动件做直线移动的方向无关的因素是__________ 。

A. 螺旋的旋向B .螺纹的回转方向C.螺纹的导程 D .螺纹的类型4. ______________________________ 不属于滑动摩擦螺旋传动的是___________________________________ 。

C.滚动螺旋传动D.单螺旋传动5. ______________________________ 联轴器与离合器的根本区别是。

A. 联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B. 联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C. 联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D. 联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性图1-16. _________________________ 洗衣机的定时器是属于部分。

青岛市2016年春季高考第一次模拟考试机械类专业知识试题本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200分, 考试时间120分钟。

考试结束后, 请将本试卷和答题卡一并交回。

卷一（选择题, 共100分）一、选择题（本大题50个小题, 每小题2分, 共100分。

在每小题列出的四个选项中, 只有一项符合题目要求, 请将符合题目要求的选项字母代号选出, 并填涂在答题卡上）1．轴与齿轮的轮毂之间用键连接, 键的主要作用是A. 实现轴向固定并传递轴向力B. 实现周向的相对转动C. 实现周向固定并传递转矩D. 实现轴向的相对滑动2．能压入轴上凹坑, 固定两零件的相对位置的紧定螺钉, 末端形状是A. 圆柱端B. 平端C. 锥端D. 球端3．在螺旋压力机的螺旋副机构中, 常用的是A. 锯齿型螺纹B. 梯形螺纹C. 普通螺纹D. 矩形螺纹4．某金属切削机床中, 两轴要求在任何转速下都可接合, 并有过载保护, 宜选用A. 嵌合式离合器B. 摩檫式离合器C. 超越离合器D. 离心离合器5．如图1-1所示的汽车轮转向机构, 属于A. 曲柄摇杆机构B. 曲柄滑块机构C. 双曲柄机构D. 双摇杆机构图1-16. 内燃机配气凸轮机构, 要求受力平稳, 传动效率高, 应选用的从动件类型是A. 尖顶式从动件B. 平底式从动件C. 滚子式从动件D. 曲面式从动件7．普通V带传动中, V带的锲角是A. 34°B. 36°C. 38°D. 40°8. 水平布置链传动时, 链条的紧边在上, 松边在下, 目的是A．链条可平稳工作, 且噪声小B．松边下垂后不致与链轮齿相干扰C. 可减轻链条的磨损D. 可使链传动的达到张紧的目的9. 能够实现两轴转向相同的齿轮传动是A. 外啮合圆柱齿轮传动B. 内啮合圆柱齿轮传动C. 锥齿轮传动D. 齿轮齿条传动10. 标准直齿圆柱外齿轮的齿顶圆直径为110mm, 齿数为20, 分度圆直径为A. 105 mmB. 100 mmC. 90 mmD. 80 mm11. 手动简单起重设备中的蜗杆传动, 一般应采用的蜗杆为A. 单头, 小导程角B. 多头, 小导程角C. 单头, 大导程角D. 多头, 大导程角12．润滑良好, 散热不良的闭式蜗杆传动会发生的失效形式是A. 齿面点浊B. 齿面胶合C. 齿面磨损D. 轮齿折断13. 轴肩与轴环的作用是A. 对零件轴向定位和固定B. 对零件进行周向固定C. 使轴外形美观D. 有利于轴的加工14. 滚动轴承接触式密封采用是A. 毡圈密封B. 油沟式密封C. 迷宫式密封D. 甩油密封15. 整体式滑动轴承的特点是A. 结构简单、制造成本低B. 拆装方便C. 磨损后可调整径向间隙D. 比剖分式滑动轴承应用广泛16. 液压系统中常用的压力控制阀是A. 节流阀B. 单向阀C. 溢流阀D. 换向阀17．液压系统中的工作机构在短时间内停止运动时, 为达到节省动力损耗, 减少系统发热, 延长泵的使用寿命的目的, 要采用A. 调压回路B. 减压回路C. 卸荷回路D. 换向回路18．如图1-2所示, 已知主、俯视图, 正确的左视图是图1-219. 如图1-3所示, 退刀槽尺寸标注最合理的是A B C D图1-320. 如图1-4所示, 关于内、外螺纹主、俯视图的规定画法全部正确的是图1-421. 关于直齿圆柱齿轮的画法, 下列不符合规定的是A．主视图选择非圆方向为投影方向 B．在剖视图中, 轮齿按不剖处理C. 分度圆、分度线用细点划线绘制D. 齿根圆、齿根线用粗实线绘制22．下列划线工具中, 用于立体划线及矫正工件位置的是A B C DA B C DA. 万能角度尺B. 划规C. 划线盘D. 样冲23．锯削管子、薄板及硬材料时, 应选用24． A. 细齿锯条 B. 中齿锯条 C. 粗齿锯条 D. 双面齿形锯条在锉削加工余量大, 精度等级和表面质量要求低的低硬度工件时, 应选用的锉刀是A. 细齿锉B. 粗齿锉C. 粗油光锉D. 细油光锉25. 常用于大工件及多孔工件钻孔的钻床是A. 台式钻床B. 立式钻床C. 摇臂钻床D. 卧式钻床26．钻削深孔, 当钻进深度达到直径3倍时, 钻头需要经常退出, 其目的是A. 防止孔径扩大B. 防止孔不圆C. 防止孔的轴线歪斜D. 排屑和散热27. 手攻螺纹操作, 下列错误的是A. 攻螺纹前螺纹底孔要倒角B. 攻右旋螺纹, 丝锥应顺向旋进, 反向旋出C. 攻通孔螺纹时, 丝锥校准部分应全部攻出头D. 攻塑性材料的螺孔时, 要加切削液28. 关于铰孔操作, 下列正确的是A. 铰刀顺向旋进反向旋出B. 为提高生产效率, 选择大切削速度和进给量C. 铰削余量的大小对孔表面质量无影响D. 铰削时加入适当的切削液, 提高铰孔质量29．数控车床与普通车床相比, 在机械结构上差别最大的是A. 主轴箱B. 后尾座C. 刀架D. 进给传动机构30. 图1-5所示千分尺的读数是A. 5.52B. 6.68C. 7.41D. 7.8931. 基本偏差是A. 上偏差B. 下偏差C. 上偏差和下偏差D. 上偏差或下偏差32．当孔的下偏差大于相配合的轴的上偏差时, 此配合性质是A. 间歇配合B. 过渡配合C. 过盈配合D. 无法确定33. 下列计量器具中不属于通用量具的是A. 钢直尺B. 量块C. 游标卡尺D. 千分尺34. 同轴度公差属于A. 形状公差B. 定位公差C. 定向公差D. 跳动公差35. 零件表面用铸造的方法获得, 标注表面粗糙度时应采用的符号是..A...... B....... C...... D.36．下列配合中, 公差等级选择不合适的是A. H7/g6B. H7/h8C. H9/g9D. M8/h837. 下列材料中硬度最高的是A. 65MnB. T10C. 45钢D. 08F38．机床床身用铸铁制造, 是利用了其 A. 减磨性 B. 减震性 C. 切削加工性 D. 低的缺口敏感性39. 下列材料最适合制造汽车板簧的是A. 40CrB. 20CrMnTiC. W18Cr4V2D. 50CrVA 40．为细化组织, 提高硬度, 改善切削加工性, 常对低碳钢进行的热处理是 A. 完全退火 B. 正火 C. 球化退火 D. 去应力退火41．用T12钢制造锯条, 淬火后应选择的热处理是A. 低温回火B. 中温回火C. 高温回火D. 调质42．操作最方便、生产率高, 并能保证焊接质量的是A. 平焊B. 立焊C. 仰焊D. 横焊43． 有一电阻用色环来标注阻值, 各色环的颜色依次为黄、黑、红、金, 则该电阻值为（ ） A. 402Ω % B. 204K Ω % C. 4K Ω % D. 40K Ω %44．如图1-6所示, 三盏灯完全相同, 当闭合开关时, 灯B 的亮度变化为 A. 比原来更亮 B. 比原来更暗 C. 一样亮 D. 无法判断45. 如图1-7所示, i1=6 sin(314t+300)A,i2=8 sin(314t-600)A, 则电流表的读数为A. 14.14AB. 1.414AC. 10AD. 8A46．如图1-8所示, 已知工频正弦交流电的波形, 则下列说法正确的是A. 最大值为100AB. 初相位为-30ºC. 周期为0.2sD. 有效值为100A47. 已知某负载两端的端电压u=220 sin314t V, 流过负载的电流i=2 sin(314t-3150)A, 则该负载是A. 容性负载、阻抗 、有功功率是311W图1-6图1-7 Ai1i 2图1-8B. 感性负载、阻抗 、有功功率是880WC. 纯电感负载, 阻抗 、有功功率是220WD ．纯电容负载, 阻抗 、有功功率是440W48. 有关直流电流表、直流电压表使用正确的说法是 A. 指针偏转到刻度尺的中间位置为量程合适 B. 直流电流表、直流电压表测量前必须进行欧姆调零C. 使用直流电流表测电流时,电流必须从正接线柱流入, 从负接线柱流出 D. 直流电压表应串联在被测电路中, 直流电流表应并联在被测电路的两端。

2015-2016年阳谷一中春季高考机械专业理论知识期末试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分200分，考试时间120分钟．考试结束后，将本试卷和答题卡一并交回。

第I卷选择题（100分）一、一、选择题（本大题共50个小题，每题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出。

）1、切向键不满足强度条件时，可采用双键，合理的布置应使它们沿圆周相（）A、90° B.180° C.130° D.150°2、齿轮轮毂长度为30㎜，安装齿轮的轴头部分A型普通平键键槽长度应加工（）A、16㎜B、25㎜C、32㎜D、35㎜3、一根受力较大，较重要的轴在常温下工作，应选下列（）材料。

A、 Q235B、45钢C、Q275D、有色金属4、已知梯形螺纹，公称直径为40，导程为15，三线，左旋，中径公差带代号为6H，长旋合长度，则该螺纹标记正确的是 ( )A、M40×15一6H-L一LHB、Tr40×15(P5)一6H-L一LHC、Tr40×15一6H-L一LHD、Tr40×15(P5)一6H一LH5、图示机构：BC=50mm，CD=35mm，AD=40mm，该铰链四杆机构不能成为的是（）A、曲柄摇杆机构B、双摇杆机构C、双曲柄机构D、没有6、已知一直齿圆柱齿轮P=31.4 , df1=175 , da2=340 则中心距α=（）。

A、255B、257.5C、260D、295 7、在防止螺纹联接回松的各种措施中，当承受冲击或振动载荷时，____无效。

A、采用具有增大摩擦力的防松装置，如螺母与被联接件之间安装弹簧垫圈B、采用以机械方法来阻止回松的装置，如用六角槽形螺母与开口销C、采用人为方法（如胶和焊），将螺纹副转为非转动副D、设计时使螺纹联接具有自锁性能（即使螺纹升角>当量摩擦角）8、要求在机器运转中能结合和分离，且连接的两轴传动比要准确，应采用（）A、摩擦离合器B、嵌合式离合器C、弹性柱销联轴器D、凸缘联轴器9、一螺纹连接，顺时针方向旋出，且用于薄壁、振动、受冲击场合，则标记形式为（）A、M20B、M20X1.5LH-5G6GC、B40X7LHD、M20X1.5-5g10、在键长为L键宽为b的普通平键连接的强度校核中，C型平键的有效工作长度l（）A、l=LB、l=L-bC、l=2bD、l=L-b/211、当轴做单向回转时，平键的工作面是（）A、上下两面B、上面或下面C、两侧面D、一侧面12、下列哪一项不是抑制机械振动与噪声的有效方法（）A、将振动源与机座间设置弹簧B、采用减振沟来相互隔离C、撤除发动机消声器D、采用液压传动代替机械传动或气压传动13、用于确定螺纹几何参数和配合性质的螺纹直径是（）A、公称直径B、大径C、中径D、小径14、常用于顶紧硬度不大的表面，或者不经常拆卸的场合的紧定螺钉，末端形状是（）A、圆柱端B、球端C、锥端D、平端15、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为( )。

山东省2024年春季高考技能测试机械制造类专业样题请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效项目一 机械零件测量 测量图1所示零件实物。

1.用游标卡尺测量尺寸D 、F 、G 、H 、J 、K （保留小数点后1位），填入表2中。

2.用外径千分尺测量尺寸B 、E （保留小数点后2位），填入表2中。

3.用内径千分尺测量尺寸A （保留小数点后2位），填入表2中。

4.用游标卡尺测量螺纹M 公称直径（圆整为整数），用60°螺纹样板测量螺纹M 螺距，将螺纹尺寸代号填入表2中。

注：将被测零件表面的打标编号填入表1中，否则成绩无效。

项目二 绘制零件图（绘制在答题纸上）表3 普通平键键槽的尺寸与公差（摘自GB/T1095-2003）轴的直径 d 键尺寸b ×h键槽宽度b深度 基本尺寸极限偏差轴t 1 正常连接 基本尺寸极限偏差 轴N9>10～12 4×4 4 0-0.030 2.5 +0.1 0 >12～17 5×5 5 3.0 >17～22 6×6 6 3.5 >22～30 8×7 8 0 -0.0364.0 +0.2 0>30～3810×8105.0注：（d-t 1）组合尺寸的极限偏差按相应的t 1的极限偏差选取，但（d-t 1）极限偏差应取负号（—）。

根据图1所示零件实物及题目中其他要求，在答题纸上绘制零件图，绘图尺寸使用实物测量尺寸（圆整为整数），图幅A3，比例1:1。

要求如下：1. 视图关系要求符合中华人民共和国国家标准。

2019年山东省春季高考技能考试机械类专业样题
姓 名：
注：
1.本样题适用于2019年山东省春季高考机械类
专业技能考试。

2.本样题仅作为考生准备考试的参考，试题在考
试范围与形式上与样题一致。

3.考试时间：60分钟。

场
次
考场座号
00000 1
11
1
1
2
2
22
2
3333
4444
555
66
77
88
99
注
意
事
项
1、场次、考场、座号必须使用2B铅笔填涂。

2、请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸上
答题无效。

3、保持答题纸面清洁，不要折叠、不要弄破，禁用涂改液及涂改胶条。

4、禁止使用胶带、图钉固定答题纸。

填涂样例正确填涂$错误填涂%^&*缺考标记
`
是否作弊`。

、三视图的投影规律为：主视俯视，主视左视，俯视左视。

、按剖切范围分，剖视图可分为、和三类。

基本尺寸_ ___, __ _,配合种类____ ;基本视图是指：、、、、、等一张完整的零件图包括：、、及等基本内容。

6螺纹为M18ⅹ1.5:其M代表的是、公称直径是__ __ ;螺距是_ ___ 。

二、作图并计算三、已知圆柱被截切后的主、俯视图，求作左视图。

图｡2、泵盖上有_______个销孔,_______个沉孔,_______个盲孔｡沉孔的直径是_____,深是_________｡3、尺寸28.76 0.016是____________尺寸｡4、泵盖左视图中的定位尺寸有_________、_____________、___________｡5、泵盖表面质量要求最高的表面是____________,其表面粗糙度aR值为________｡6、标题栏中的HT200表示_______________｡11、折角阀由____个零件组成，其中标准件有______个。

2、折角阀的主视图采用了________画法，其中扳手（件5）采用了__________画法。

3、俯视图中的双点画线是一种________画法，表示__________________________.4、图中的B-B是__________图，主要表达________________________________.5、C向是___________图，表示________________________.件2C向图形中的两个小圆孔结构的作用是____________________________________.6、螺塞（件2）与阀座（件1）是________联接，扳手（件5）与阀芯（件4）是_____联接。

7、解释的含义_______________________________.8、图中G1／2是________尺寸，∮142是________尺寸，205是_______尺寸，是_______尺寸。

青岛市2017年春季高考第一次模拟考试机械类专业理论基础试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

第Ⅰ卷1至6页，第Ⅱ卷7至12页。

满分200分，考试时间120分钟。

考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1. 普通平键连接的两个键按180°布置，进行强度校核时需按照几个键进行校核（）A.1.2B.1.4C.1.5D.22. 汽车发动机气缸与缸盖之间的连接大多采用（）A.螺栓连接B.紧定螺钉连接C.双头螺栓连接D.螺钉连接3.要求机器在运转中接合或分离，且连接两轴的传动比要准确应采用（）A.凸缘联轴器B.齿式联轴器C.超越离合器D.嵌合式离合器4.已知曲柄摇杆机构行程速度变化系数K=1.4，其极位夹角θ是（）A.15°B.20°C.30°D.36°5.有一尖顶从动件凸轮机构，若凸轮不变，改用滚子从动件，其运动规律（）A.改变B.不变C.失真D.不一定改变6.有一对转向相同的两齿轮互相啮合，已知大齿轮z1=22，m=4mm，求大齿轮齿顶圆直径（）A.96B.80C.78D.967.同步带的轮齿有圆形齿和（）A.渐开线形齿B.矩形齿C.梯形齿D.V形齿8.链传动张紧的目的主要是（）A.同带传动一样B.提高链传动工作能力C.避免松边垂度过大D.增大小链轮包角9.根据承受载荷情况，下列各轴与火车轮轴属于相同类型的是（）A.滑轮轴B.齿轮减速器输出轴C.汽车变速箱与后桥连接轴D.内燃机曲轴10.有一双头丝杠传动，螺距为5mm，要求螺母移动0.1mm时，刻度盘转过一格。

此刻度盘（固定在丝杠端部）圆周应均匀刻度线数为（）A.50B.80C.100D.12011.以下属于非接触式密封方式的是（）A.毡圈密封B.唇型密封圈密封C.机械密封D.缝隙沟槽密封12.具有适当的润滑和密封，在安装和维护正常的情况下，经长时间工作，滚动轴承易发生（）A.塑性变形B.疲劳点蚀C.磨粒磨损D.滚动体破裂13.代号为1212轴承内圈的内径是（）A.12mmB.10mmC.2mmD.60mm14.已知单出杆活塞式液压缸的活塞直径D为活塞杆直径d 的两倍，差动连接的快进速度等于快退速度的（）A.1倍B.2倍C.3倍D.4倍15.常用于滚动轴承相配合的轴向定位方式是（）A.螺钉锁紧挡圈B.弹性挡圈C. 轴端挡圈D.圆锥面16.使用划规时，只能在半成品表面上划线的是（）A.弹簧划规B.普通划规C.长划规D.扇形划规17.为延长锯条的使用寿命，锯条的行程应不小于锯条长的（）A.3/4B.2/3C.1/2D.1/318.锉削零件上的特殊表面，应选用（）A.异形锉B.整形锉C.钳工锉D.半圆锉19.在操作钻床时，以下说法正确的是（）A. 当钻头上缠有长铁屑时，可以直接用刷子或铁钩将铁屑清除B.操作钻床时，必须佩戴手套、护目镜等防护用具C.钻孔过程中需要检测时，可以边钻边检测D.钻薄件或通孔时要垫上垫块，以免损伤工作台20.如铰孔速度过快，会造成（）A.孔呈多边形B.孔中心歪斜C.孔径缩小D.孔表面粗糙21.攻螺纹时，造成丝锥折断的原因是（）A.起攻时未作垂直度检查B.工件材料过硬或夹有硬点C.底孔直径太大D.未加注切削液22.当板牙切入材料1～2圈时，要及时检查并校正板牙的位置，校正的方向是（）A.前后B.左右C.前后、左右D.上下、左右23.在钢件和铸铁件上分别加工相同直径的内螺纹，其底孔直径（）A.相差两个螺距B.一样大C.钢件比铸件稍大D.铸件比钢件稍大24.精度为0.0.mm的游标卡尺，当读数为30.42mm时，游标副尺哪条刻线与主尺刻线对齐（）A.22B.21C.30D.4225.用来检定和校准量具和量仪的基准，同时也能调整测量量器具零位的量具是（）A.百分表B.水平仪C.正弦规D.量块26.下列各尺寸标注，错误的是（）A.Φ500039.0- B.Φ50039.0045.0-- C.Φ50039.0045.0+- D.Φ50039.0045.0++27.不能与Φ45H8形成基准制间隙配合的是（）A.Φ45e7B.Φ45m7C.Φ45f7D.Φ45g728.下列几何公差项目，属于位置公差中定向公差的是（）29.表面粗糙度反映的是零件被加工表面上的（ ）A.微观几何形状误差B.表面波纹度C.宏观几何形状误差D.形位误差 30.在实际生产中，几何公差的检测原则有（ ）A.4种B.5种C.6种D.7种 31.金属材料在断裂前吸收变形能量的能力称为（ ）A.塑性B.韧性C.硬度D.强度 32.下列钢中，最适合用来制造机床主轴的是（ ）A.W18CrVB.40CrC.20CrMnTiD.Q235 33.下列牌号的碳钢适于制造深冲容器的是（ ）A.08B.45C.T9D.6534.为保证较好的综合力学性能，对轴、齿轮、连杆等重要零件，一般采用的热处理方式是（ ） A.退火 B.淬火 C.回火 D.调质35.数控机床各组成部分中，能将指令转换成机床相关部件的运动，从而对加工轨迹实现控制的部分是（ ）A.输入装置B.数控装置C.机床本体D.伺服系统 36.为提高焊缝的质量宜选用（ ）A.酸性焊条B.碱性焊条C.中性焊条D.都可以37.一般情况下，热继电器的整定电流为电动机额定电流的（ ）倍。

山东省2023年春季高考技能测试设备维修类专业样题一、项目考核内容与要求1.考核时间：90分钟。

2.考核内容采用锯削、锉削等钳工加工方法对试题中板件进行加工，要求考生看懂零件图，合理安排加工顺序，采用相应的加工方法，完成零件的加工。

（1）掌握划线、锯削、锉削、钻孔等钳工操作技能；（2）掌握常用测量工具的使用；（3）了解钳工加工安全操作技术规范；（5）掌握钳工配作工艺，保证配合间隙及其它技术要求。

二、工具、量具及材（4）要求锯、锉削面平整，保证零件的尺寸、形状、位置公差以及表面粗糙度等；料（一）考场提供工具、量具及材料1.设备：虎钳、钳工台；2.工具：划线平板、V 型块、铜刷、毛刷、清洁用棉纱；3.量具：划线高度尺；4.工作场所照明良好光线充足，安全设施齐全，整洁规范；5.毛坯：见毛坯图（1）规格：长×宽：112mm×70.5mm，厚度8mm；（2）材料：Q235钢板。

（二）考生自备工具、量具1.工具：锉刀（按需求自备）、手锯弓、锯条等；2.量具：直角尺、刀口尺、游标卡尺、深度游标卡尺、千分尺（25-50mm）、塞尺等。

三、注意事项1.考生要服从监考人员安排，遵守考场纪律；2.考生应按操作规范穿工作服、戴好防护帽；3.着装不能带有显示考生和学校信息的标志；4.所有操作须在90分钟内完成，包括工量具校准检查、划线等准备工作，以及工量具整理、卫生整理等工位复位工作；5.考生应按试题要求进行零件配作，装配时零件Ⅰ与零件Ⅱ标识号同面；6.考核时间结束，停止一切操作，在监考人员安排下有序退场，不允许提前退场；7.考生迟到15分钟不得进入考场。
