全国卷高考物理试题分类汇总-专题7：力学实验

全国各地高考招生试题汇编--力学实验1【2013上海高考】．(8分)如图，研究平抛运动规律的实验装置放置在水平桌面上，利用光电门传感器和碰撞传感器可测得小球的水平初速度和飞行时间，底板上的标尺可以测得水平位移。

保持水平槽口距底板高度h ＝0.420m 不变。

改变小球在斜槽导轨上下滑的起始位置，测出小球做平抛运动的初速度v 0、飞行时间t 和水平位移d ，记录在表中。

(1)由表中数据可知，在h 一定时，小球水平位移d 与其初速度v 0成＿＿＿＿关系，与＿＿＿＿无关。

v 0(m/s) 0.7411.034 1.318 1.584 t (ms)292.7 293.0 292.8 292.9 d (cm) 21.7 30.3 38.6 46.4(2)一位同学计算出小球飞行时间的理论值220.420=289.8ms 10h t g ⨯==理发现理论值与测量值之差约为3ms 。

经检查，实验及测量无误，其原因是＿＿＿＿。

(3)另一位同学分析并纠正了上述偏差后，另做了这个实验，竞发现测量值t ′依然大于自己得到的理论值t '理，但二者之差在3－7ms 之间，且初速度越大差值越小。

对实验装置的安装进行检查，确认斜槽槽口与底座均水平，则导致偏差的原因是＿＿＿＿。

1答案.（1）正比 飞行时间t（2）计算时重力加速度取值（10m/s 2）大于实际值（3）小球直径过大、小球飞过光电门需要时间（或光电门安装在斜槽端口的内侧了） 2(2013北京高考).在实验操作前应该对实验进行适当的思考和分析。

研究平抛运动的实验装置示意如图。

小球每次都从斜槽的同一位置无初速度释放，并从斜槽末端水平飞出。

改变水平板的高度，就改变了小球在板上落点的位置，从而可描绘出小球的运动轨迹。

某同学设想小球先后三次做平抛，将水平板依次放在如图1、2、3的位置，且1与2的间距等于2与3的间距。

若三次实验中，小球从抛出点到落点的水平位移依次是x 1，x 2，x 3，机械能的变化量依次为△E 1，△E 2，△E 3，忽略空气阻力的影响，下面分析正确的是A ．x 2- x 1= x 3- x 2,, △E 1=△E 2=△E 3B ．x 2- x 1>x 3- x 2,, △E 1=△E 2=△E 3C ．x 2- x 1>x 3- x 2,, △E 1<△E 2<△E 3D ．x 2- x 1< x 3- x 2,, △E 1<△E 2<△E 3答案：B解析：1、做平抛运动的物体只受重力的作用，故运动过程中机械能守恒，所以3次实验中小球到达1、2、3挡板处时的机械能都是相等的，都等于小球离开水平桌面时的机械能，故斜槽轨道 光电门传感器 小球 碰撞传感器以离开水平桌面时为初始位置则有每一次机械能的变化量，而离开桌面前的机械能变化量（机械能的损失量）也都相同，所以选项被排除；2、竖直方向上小球做自由落体运动，竖直速度越来越大，通过相同的竖直高度所用时间越来越短；而水平方向上小球做匀速直线运动，其水平速度不变，故通过相同高度的过程中的水平位移越来越小。

力学试验目录一、必修实验【题型一】 纸带类问题【题型二】弹簧、橡皮条类实验【题型三】 平抛实验二.选修实验【题型四】单摆实验【题型五】碰撞实验三．力学创新实验一、必修实验【题型一】纸带类问题【解题指导】1.平衡摩擦力的两个实验及方法探究加速度与力、质量的关系及探究做功与速度变化的关系两个实验均需平衡摩擦力，平衡摩擦力的方法是垫高有打点计时器的一端，给小车一个初速度，小车能匀速下滑。

2.三个关键点(1)区分计时点和计数点：计时点是指打点计时器在纸带上打下的点；计数点是指测量和计算时在纸带上所选取的点。

要注意“每五个点取一个计数点”与“每隔四个点取一个计数点”的取点方法是一样的。

(2)涉及打点计时器的实验均是先接通电源。

打点稳定后，再释放纸带。

(3)实验数据处理可借助图象，充分利用图象斜率、截距等的物理意义。

1(2023上·四川绵阳·高三绵阳中学校考开学考试)某同学利用如图甲所示的装置研究小车的匀变速直线运动，实验时将打点计时器接在频率为50Hz的交流电源上，得到一条纸带如图乙所示。

(1)实验时必要的措施是。

(填正确选项前的字母标号)A.细线必须与长木板平行B.先接通电源再释放小车C.小车的质量远大于钩码的质量D.平衡小车与长木板间的摩擦力(2)图乙中A、B、C、D、E、F、G为依次选取的计数点(每相邻两个计数点间还有四个点未画出)，已知s1=7.08cm，s2=7.70cm，s3=8.29cm，s4=8.91cm，s5=9.50cm，s6=10.11cm，则小车的加速度大小为m/s2。

(结果保留两位有效数字)2(2023上·内蒙古赤峰·高三统考阶段练习)某同学利用下面方法间接测量物体质量M，并利用此装置验证系统机械能守恒。

装置如图甲所示，一根轻绳跨过轻质定滑轮与两个相同的重物P、Q相连，重物P、Q质量均为m=200g，在重物Q的下面通过轻质挂钩悬挂待测物块Z，重物P的下端与穿过打点计时器的纸带相连，已知当地重力加速度为g=9.8m/s2。

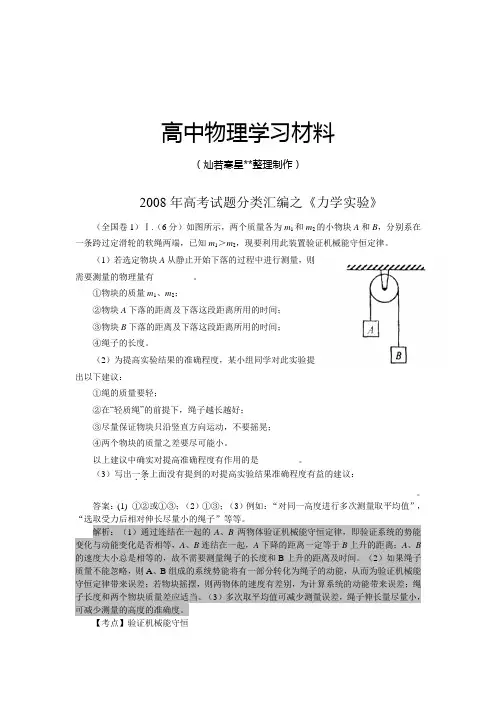

高中物理学习材料（灿若寒星**整理制作）2008年高考试题分类汇编之《力学实验》（全国卷1）Ⅰ.（6分）如图所示，两个质量各为m1和m2的小物块A和B，分别系在一条跨过定滑轮的软绳两端，已知m1＞m2，现要利用此装置验证机械能守恒定律。

（1）若选定物块A从静止开始下落的过程中进行测量，则需要测量的物理量有_________。

①物块的质量m1、m2；②物块A下落的距离及下落这段距离所用的时间；③物块B下落的距离及下落这段距离所用的时间；④绳子的长度。

（2）为提高实验结果的准确程度，某小组同学对此实验提出以下建议：①绳的质量要轻；②在“轻质绳”的前提下，绳子越长越好；③尽量保证物块只沿竖直方向运动，不要摇晃；④两个物块的质量之差要尽可能小。

以上建议中确实对提高准确程度有作用的是_________。

（3）写出一条．．上面没有提到的对提高实验结果准确程度有益的建议：______________________________________________________________________________。

答案：(1)①②或①③；（2）①③；（3）例如：“对同一高度进行多次测量取平均值”，“选取受力后相对伸长尽量小的绳子”等等。

解析：（1）通过连结在一起的A、B两物体验证机械能守恒定律，即验证系统的势能变化与动能变化是否相等，A、B连结在一起，A下降的距离一定等于B上升的距离；A、B 的速度大小总是相等的，故不需要测量绳子的长度和B上升的距离及时间。

（2）如果绳子质量不能忽略，则A、B组成的系统势能将有一部分转化为绳子的动能，从而为验证机械能守恒定律带来误差；若物块摇摆，则两物体的速度有差别，为计算系统的动能带来误差；绳子长度和两个物块质量差应适当。

（3）多次取平均值可减少测量误差，绳子伸长量尽量小，可减少测量的高度的准确度。

【考点】验证机械能守恒【点评】此题为一验证性实验题。

要求根据物理规律选择需要测定的物理量，运用实验方法判断如何减小实验误差。

高考物理实验专题力学实验专题物理《考试说明》中确定的力学实验有：研究匀变速直线运动、探究弹力和弹簧伸长的关系、验证力的平行四边形定如此、验证牛顿运动定律、探究动能定理、验证机械能守恒定律。

其中有四个实验与纸带的处理有关，可见力学实验局部应以纸带的处理，打点计时器的应用为核心来展开复习。

近几年力学实验中与纸带处理相关的实验、力学创新实验是高考的热点内容，以分组或演示实验为背景，考查对实验方法的领悟情况、灵活运用学过的实验方法设计新的实验是高考实验题的新趋势。

要求考生掌握常规实验的数据处理方法，能将课本中分组实验和演示实验的实验原理、实验方法迁移到新的背景中，深刻理解物理概念和规律，并能灵活运用，要求考生有较强的创新能力。

在复习过程中，应以掌握常规实验原理、实验方法、规范操作程序、数据处理方法等为本，同时从常规实验中，有意识的、积极的提取、积累一些有价值的方法。

逐步过渡到灵活运用学过的实验方法设计新的实验。

〔一〕打点计时器系列实验中纸带的处理1．纸带的选取：一般实验应用点迹清晰、无漏点的纸带中选取有足够多点的一段作为实验纸带。

在“验证机械能守恒定律〞实验中还要求纸带包含第一、二点，并且第一、二两点距离接近2.0mm 。

2．根据纸带上点的密集程度选取计数点。

打点计时器每打n 个点取一个计数点，如此计数点时间间隔为n 个打点时间间隔，即T=0.02n 〔s 〕。

一般取n ＝5，此时T=0.1s 。

3．测量计数点间距离。

为了测量、计算的方便和减小偶然误差的考虑，测量距离时不要分段测量，尽可能一次测量完毕，即测量计数起点到其它各计数点的距离。

如下列图，如此由图可得：1s S I =，12s s S II -=，23s s S III -=，34s s S IV -=，45s s S V -=，56s s S VI -=4．判定物体运动的性质：⑴假设I S 、II S 、III S 、IV S 、V S 、VI S 根本相等，如此可判定物体在实验误差范围内作匀速直线运动。

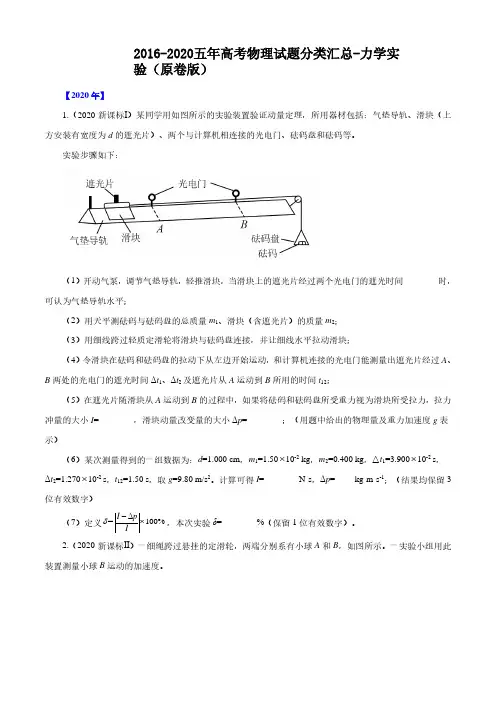

2016-2020五年高考物理试题分类汇总-力学实验（原卷版）【2020年】1.（2020·新课标Ⅰ）某同学用如图所示的实验装置验证动量定理，所用器材包括：气垫导轨、滑块（上方安装有宽度为d的遮光片）、两个与计算机相连接的光电门、砝码盘和砝码等。

实验步骤如下：（1）开动气泵，调节气垫导轨，轻推滑块，当滑块上的遮光片经过两个光电门的遮光时间________时，可认为气垫导轨水平；（2）用天平测砝码与砝码盘的总质量m1、滑块（含遮光片）的质量m2；（3）用细线跨过轻质定滑轮将滑块与砝码盘连接，并让细线水平拉动滑块；（4）令滑块在砝码和砝码盘的拉动下从左边开始运动，和计算机连接的光电门能测量出遮光片经过A、B两处的光电门的遮光时间Δt1、Δt2及遮光片从A运动到B所用的时间t12；（5）在遮光片随滑块从A运动到B的过程中，如果将砝码和砝码盘所受重力视为滑块所受拉力，拉力冲量的大小I=________，滑块动量改变量的大小Δp=________；（用题中给出的物理量及重力加速度g表示）（6）某次测量得到的一组数据为：d=1.000 cm，m1=1.50⨯10-2 kg，m2=0.400 kg，△t1=3.900⨯10-2 s，Δt2=1.270⨯10-2 s，t12=1.50 s，取g=9.80 m/s2。

计算可得I=________N·s，Δp=____ kg·m·s-1；（结果均保留3位有效数字）（7）定义Δ=100%I pIδ−⨯，本次实验δ=________%（保留1位有效数字）。

2.（2020·新课标Ⅱ）一细绳跨过悬挂的定滑轮，两端分别系有小球A和B，如图所示。

一实验小组用此装置测量小球B运动的加速度。

令两小球静止，细绳拉紧，然后释放小球，测得小球B释放时的高度h0=0.590 m，下降一段距离后的高度h=0.100 m；由h0下降至h所用的时间T=0.730 s。

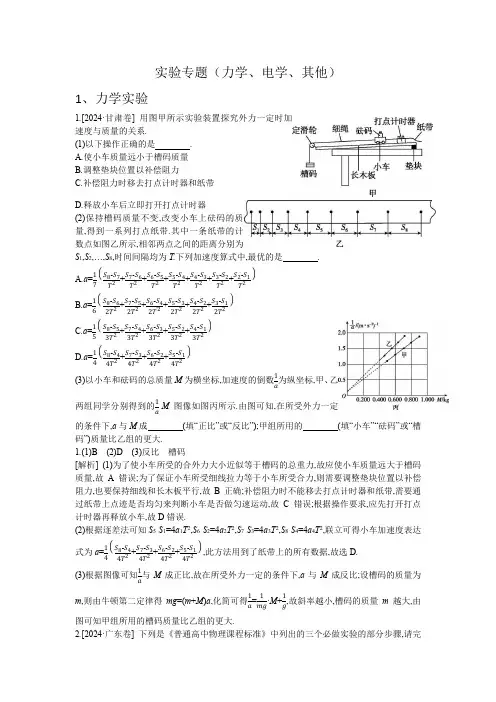

实验专题（力学、电学、其他）1、力学实验1.[2024·甘肃卷] 用图甲所示实验装置探究外力一定时加速度与质量的关系.(1)以下操作正确的是 . A .使小车质量远小于槽码质量 B .调整垫块位置以补偿阻力C .补偿阻力时移去打点计时器和纸带D .释放小车后立即打开打点计时器(2)保持槽码质量不变,改变小车上砝码的质量,得到一系列打点纸带.其中一条纸带的计数点如图乙所示,相邻两点之间的距离分别为S 1,S 2,…,S 8,时间间隔均为T.下列加速度算式中,最优的是 . A .a =17S 8-S 7T 2+S 7-S 6T 2+S 6-S 5T 2+S 5-S 4T 2+S 4-S 3T 2+S 3-S 2T 2+S 2-S 1T2B .a =16S 8-S 62T 2+S 7-S 52T 2+S 6-S 42T '2+S 5-S 32T 2+S 4-S 22T 2+S 3-S 12T 2C .a =15S 8-S 53T 2+S 7-S 43T 2+S 6-S 33T 2+S 5-S 23T 2+S 4-S 13T 2D .a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2(3)以小车和砝码的总质量M 为横坐标,加速度的倒数1a为纵坐标,甲、乙两组同学分别得到的1a -M 图像如图丙所示.由图可知,在所受外力一定的条件下,a 与M 成 (填“正比”或“反比”);甲组所用的 (填“小车”“砝码”或“槽码”)质量比乙组的更大.1.(1)B (2)D (3)反比 槽码[解析] (1)为了使小车所受的合外力大小近似等于槽码的总重力,故应使小车质量远大于槽码质量,故A 错误;为了保证小车所受细线拉力等于小车所受合力,则需要调整垫块位置以补偿阻力,也要保持细线和长木板平行,故B 正确;补偿阻力时不能移去打点计时器和纸带,需要通过纸带上点迹是否均匀来判断小车是否做匀速运动,故C 错误;根据操作要求,应先打开打点计时器再释放小车,故D 错误.(2)根据逐差法可知S 5-S 1=4a 1T 2,S 6-S 2=4a 2T 2,S 7-S 3=4a 3T 2,S 8-S 4=4a 4T 2,联立可得小车加速度表达式为a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2,此方法用到了纸带上的所有数据,故选D .(3)根据图像可知1a 与M 成正比,故在所受外力一定的条件下,a 与M 成反比;设槽码的质量为m ,则由牛顿第二定律得mg =(m +M )a ,化简可得1a =1mg ·M +1g ,故斜率越小,槽码的质量m 越大,由图可知甲组所用的槽码质量比乙组的更大.2.[2024·广东卷] 下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤,请完成实验操作和计算.(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图.图中木板右端垫高的目的是 .图乙是实验得到的纸带一部分,每相邻两计数点间有四个点未画出,相邻计数点的间距已在图中给出.打点计时器电源频率为50 Hz,则小车的加速度大小为 m/s 2(结果保留3位有效数字).(2)在“长度的测量及其测量工具的选用”实验中,某同学用50分度的游标卡尺测量一圆柱体的长度,示数如图丙所示,图丁为局部放大图,读数为 cm .(3)在“用双缝干涉实验测量光的波长”实验调节过程中,在光具座上安装光源、遮光筒和光屏.遮光筒不可调节.打开并调节 ,使光束沿遮光筒的轴线把光屏照亮.取下光屏,装上单缝、双缝和测量头.调节测量头,并缓慢调节单缝的角度直到目镜中观察到 .2.(1)平衡摩擦力 2.86 (2)4.122 (3)光源 清晰的干涉条纹[解析] (1)“探究加速度与物体受力、物体质量的关系”实验中,图中木板右端垫高的目的是平衡摩擦力;打点计时器打点的周期T =1f =150 s=0.02 s,因为纸带上每相邻两计数点间有四个点未画出,故纸带上每相邻两计数点间的时间间隔为Δt =5T =0.1 s,由逐差法可得小车的加速度大小为a =Δx (Δt )2=[(16.29+13.43+10.59)-(7.72+4.88+2.01)]×10-2(3×0.1)2m/s 2≈2.86 m/s 2.(2)根据游标卡尺读数规则,读数为41 mm+11×0.02 mm=41.22 mm=4.122 cm .(3)在“用双缝干涉实验测量光的波长”实验中,安装完元件后,应打开并调节光源,使光束沿轴线照亮光屏.取下光屏,装上单缝、双缝和测量头,调节测量头,并缓慢调节单缝的角度直到目镜中观察到清晰的干涉条纹.3.[2024·海南卷] 水平圆盘上紧贴边缘放置一密度均匀的小圆柱体,如图甲所示,图乙为俯视图,测得圆盘直径D =42.02 cm,圆柱体质量m =30.0 g,圆盘绕过盘心O 的竖直轴匀速转动,转动时小圆柱体相对圆盘静止.甲乙丙为了研究小圆柱体做匀速圆周运动时所需要的向心力情况,某同学设计了如下实验步骤: (1)用秒表测圆盘转动10周所用的时间t =62.8 s,则圆盘转动的角速度ω= rad/s(π取3.14).(2)用游标卡尺测量小圆柱体不同位置的直径,某次测量的示数如图丙所示,该读数d = mm,多次测量后,得到平均值恰好与d 相等.(3)写出小圆柱体所需向心力表达式F = (用D 、m 、ω、d 表示),其大小为 N(保留2位有效数字).3.(1)1 (2)16.1 (3)mω2·(D -d )26.1×10-3[解析] (1)圆盘转动10周所用的时间t =62.8 s,则圆盘转动的周期为T =62.810s=6.28 s,根据角速度与周期的关系有ω=2πT =1 rad/s .(2)根据游标卡尺的读数规则有1.6 cm+1×0.1 mm=16.1 mm . (3)小圆柱体做圆周运动的半径为r =D -d2,则小圆柱体所需向心力表达式F =mω2·(D -d )2,代入数据得F ≈6.1×10-3 N .4.[2024·海南卷] 为验证两个互成角度的力的合成规律,某组同学用两个弹簧测力计、橡皮条、轻质小圆环、木板、刻度尺、白纸、铅笔、细线和图钉等器材,按照如下实验步骤完成实验:a.用图钉将白纸固定在水平木板上;b.如图甲、乙所示,橡皮条的一端固定在木板上的G点,另一端连接轻质小圆环,将两细线系在小圆环上,细线另一端系在弹簧测力计上,用两个弹簧测力计共同拉动小圆环到某位置,并标记圆环的圆心位置为O点,拉力F1和F2的方向分别过P1和P2点,大小分别为F1=3.60 N、F2=2.90 N;撤去拉力F1和F2,改用一个弹簧测力计拉动小圆环,使其圆心到O点,在拉力F的方向上标记P3点,拉力的大小为F=5.60 N.请完成下列问题:(1)在图乙中按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F'.(2)比较F和F',写出可能产生误差的两点原因.4.(1)如图所示(2)①没有做到弹簧测力计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计[解析] (1)按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F',如图所示.(2)F和F'不完全重合的误差可能是:①没有做到弹簧测力量计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计.5.[2024·江西卷] 某小组探究物体加速度与其所受合外力的关系.实验装置如图1所示,水平轨道上安装两个光电门,小车上固定一遮光片,细线一端与小车连接,另一端跨过定滑轮挂上钩码.(1)实验前调节轨道右端滑轮高度,使细线与轨道平行,再适当垫高轨道左端以平衡小车所受摩擦力.(2)小车的质量为M1=320 g.利用光电门系统测出不同钩码质量m时小车加速度a.钩码所受重力记为F,作出a-F图像,如图2中图线甲所示.(3)由图线甲可知,F较小时,a与F成正比;F较大时,a与F不成正比.为了进一步探究,将小车的质量增加至M2=470 g,重复步骤(2)的测量过程,作出a-F像,如图2中图线乙所示.(4)与图线甲相比,图线乙的线性区间,非线性区间.再将小车的质量增加至M3=720 g,重复步骤(2)的测量过程,记录钩码所受重力F与小车加速度a,如下表所示(表中第9~14组数据未列出).序号12345钩码所受重力0.0200.0400.0600.0800.100F/(9.8 N)小车加速度0.260.550.821.081.36a/(m·s-2)序号6789~1415钩码所受重力0.1200.1400.160…0.300F/(9.8 N)小车加速度1.671.952.20…3.92a/(m·s-2)(5)请在图2中补充描出第6至8三个数据点,并补充完成图线丙.(6)根据以上实验结果猜想和推断:小车的质量 时,a 与F 成正比.结合所学知识对上述推断进行解释:.5.(4)较大 较小 (5)如图所示(6)远大于钩码的质量 对钩码根据牛顿第二定律有F -F T =ma ,对小车根据牛顿第二定律有F T =Ma ,联立解得F =(M +m )a ,变形得a =1M+mF ,当m ≪M 时,可认为m +M ≈M ,则a =1MF ,即a 与F成正比[解析] (4)根据题图2分析可知,与图线甲相比,图线乙的线性区间较大,非线性区间较小.(5)在坐标系中进行描点,结合其他点用平滑的直线连接各点,使尽可能多的点在线上,不在线上的点均匀地分布在线的两侧.作出图线丙如图所示.2、电学实验1.[2024·安徽卷] 某实验小组要将电流表G(铭牌标示:I g=500 μA,R g=800 Ω)改装成量程为0~1 V和0~3 V的电压表,并用标准电压表对其进行校准.选用合适的电源、滑动变阻器、电阻箱、开关和标准电压表等实验器材,按图甲所示连接电路,其中虚线框内为改装电路.(1)开关S1闭合前,滑片P应移动到(填“M”或“N”)端.(2)根据要求和已知信息,电阻箱R1的阻值已调至1200 Ω,则R2的阻值应调至Ω.(3)当单刀双掷开关S2与a连接时,电流表G和标准电压表V的示数分别为I、U,则电流表G 的内阻可表示为.(结果用U、I、R1、R2表示)(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,经排查发现电流表G 内阻的真实值与铭牌标示值有偏差,则只要即可.(填正确答案标号)A.增大电阻箱R1的阻值B.减小电阻箱R2的阻值C.将滑动变阻器的滑片P向M端滑动(5)校准完成后,开关S2与b连接,电流表G的示数如图乙所示,此示数对应的改装电压表读数为V.(保留2位有效数字)1.(1)M(2)4000(3)U-R1-R2(4)A(5)0.86I[解析] (1)由图可知,该滑动变阻器采用分压式接法,为了保护仪表安全,在开关S1闭合前,滑片P应移到M端;(2)当开关S2接b时,电压表量程为0~1 V,根据欧姆定律有U1=I g(R g+R1),当开关S2接a时,电压表量程为0~3 V,根据欧姆定律有U2=I g(R g+R1+R2),其中R1=1200 Ω,联立解得R2=4000 Ω; (3)当开关S2接a时,根据欧姆定律有U=I(R g+R1+R2),则电流表G的内阻可表示为R g=U-R1-R2;I(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,可知电流表G内阻的真实值小于铭牌标示值,根据闭合电路的欧姆定律知,可以增大两电阻箱的阻值.故选A. (5)根据闭合电路欧姆定律可得U V=I A(R g+R1)=430×10-6×(800+1200) V=0.86 V.2.[2024·甘肃卷] 精确测量干电池电动势和内阻需要考虑电表内阻的影响.可用器材有:电压表(量程0~1.5 V,内阻约为1.5 kΩ)、电流表(量程0~0.6 A)、滑动变阻器、开关、干电池和导线若干.某小组开展了以下实验.甲乙(1)考虑电流表内阻影响①用图甲所示电路测量电流表的内阻.从图乙电压表和电流表读数可得电流表内阻R A=Ω(保留2位有效数字).②用图丙所示电路测量干电池电动势和内阻.电压表读数、电流表读数、干电池内阻和电流表内阻分别用U、I、r和R A表示.则干电池电动势E=U+(用I、r和R A表示).③调节滑动变阻器测得多组电表读数,作出图丁所示的U-I图像.则待测干电池电动势E= V(保留3位有效数字)、内阻r=Ω(保留1位小数).丁(2)考虑电压表内阻影响该小组也尝试用图戊所示电路测量电压表内阻,但发现实验无法完成.原因是.A.电路设计会损坏仪器B.滑动变阻器接法错误C.电压太大无法读数D.电流太小无法读数2.(1)①1.0②I(r+R A)③1.401.0(2)D[解析] (1)①由图乙可知,电压表读数为U=0.60 V,电流表读数为I=0.58 A,根据欧姆定律可得电流表内阻为R A=UI =0.600.58Ω≈1.0 Ω;②由闭合电路欧姆定律可知,干电池电动势的表达式为E=U+I(r+R A);③根据E=U+I(r+R A)变形得到U=-(r+R A)I+E,根据图像可知,纵截距b=E=1.40 V,斜率的绝对值|k|=r+R A=1.40-1.000.20-0Ω=2.0 Ω,所以待测干电池电动势为E=1.40 V,内阻为r=1.0 Ω.(2)由于将电压表串联接在电路中,电压表内阻很大,电路中电流太小,故无法完成实验的原因可能是电流太小无法读数,故选D.3.[2024·广东卷] 某科技小组模仿太阳能发电中的太阳光自动跟踪系统,制作光源跟踪演示装置,实现太阳能电池板方向的调整,使电池板正对光源.图甲是光照方向检测电路.所用器材有:电源E(电动势3 V);电压表V1和V2(量程均有0~3 V 和0~15 V,内阻均可视为无穷大);滑动变阻器R;两个相同的光敏电阻R G1和R G2;开关S;手电筒;导线若干.图乙是实物图.图中电池板上垂直安装有半透明隔板,隔板两侧装有光敏电阻,电池板固定在电动机转轴上.控制单元与检测电路的连接未画出.控制单元对光照方向检测电路无影响.请完成下列实验操作和判断.(1)电路连接.图乙中已正确连接了部分电路,请完成虚线框中滑动变阻器R、电源E、开关S和电压表V1间的实物图连线.(2)光敏电阻阻值与光照强度关系测试.①将图甲中R的滑片置于端,用手电筒的光斜照射到R G1和R G2,使R G1表面的光照强度比R G2表面的小.②闭合S,将R的滑片缓慢滑到某一位置.V1的示数如图丙所示,读数U1为V,V2的示数U2为1.17 V.由此可知,表面光照强度较小的光敏电阻的阻值(选填“较大”或“较小”).③断开S.(3)光源跟踪测试.①将手电筒的光从电池板上方斜照射到R G1和R G2.②闭合S,并启动控制单元.控制单元检测并比较两光敏电阻的电压,控制电动机转动.此时两电压表的示数U1<U2,图乙中的电动机带动电池板(填“逆时针”或“顺时针”)转动,直至时停止转动,电池板正对手电筒发出的光.3.(1)如图所示(2)①b②1.63(1.61~1.65均可)较大(3)②逆时针U1=U2(或R G1=R G2)[解析] (1)由题图甲可知,V1测R G1两端电压,V2测R G2两端电压,滑动变阻器采用分压式接法,由题图乙可知,此时V2已并联在R G2两端,V1未并联在电路中,故应将V1的“3”接线柱连到滑动变阻器右上接线柱处,滑动变阻器分压式接入电路中.(2)①从安全性角度考虑,一开始应将题图甲中R的滑片置于b端,使两个电压表的示数均为零.②由题图丙知电压表的分度值为0.1 V,根据读数原则需估读到0.1 V的下一位,读数为1.63 V.由串联电路中电流相等,电阻之比等于电压之比,可知电压较大时对应的电阻较大.由题图甲知,V1测R G1两端电压,V2测R G2两端电压,且U1>U2,则R G1>R G2,由①可知R G1表面的光照强度比R G2表面的小,说明表面光照强度较小的光敏电阻的阻值较大.(3)②U1<U2,说明R G1电阻小,对应光照强度大,而R G2电阻大,对应光照强度小,因此光是从左上方斜向右下方照射,所以应逆时针转动电池板,使光线和太阳能电池板垂直,直至U1=U2时停止转动,此时R G1=R G2,两板对应光照强度相同,电池板正对手电筒发出的光.4.[2024·广西卷] 某同学为探究电容器充、放电过程,设计了图甲实验电路.器材如下:电容器,电源E(电动势6 V,内阻不计),电阻R1=400.0 Ω,电阻R2=200.0 Ω,电流传感器,开关S1、S2,导线若干.实验步骤如下:(1)断开S1、S2,将电流传感器正极与a节点相连,其数据采样频率为5000 Hz,则采样周期为s;(2)闭合S 1,电容器开始充电,直至充电结束,得到充电过程的I -t 曲线如图乙,由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为 mA(结果保留3位有效数字);(3)保持S 1闭合,再闭合S 2,电容器开始放电,直至放电结束,则放电结束后电容器两极板间电压为 V;(4)实验得到放电过程的I -t 曲线如图丙,I -t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.018 8 C,则电容器的电容C 为 μF .图丙中I -t 曲线与横坐标、直线t =1 s 所围面积对应电容器释放的电荷量为0.003 8 C,则t =1 s 时电容器两极板间电压为 V(结果保留2位有效数字). 4.(1)15000(2)15.0 (3)2 (4)4.7×103 5.2[解析] (1)采样周期为T =1f =15000 s .(2)由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为15.0 mA .(3)放电结束后电容器两极板间电压等于R 2两端电压,根据闭合电路欧姆定律得电容器两极板间电压为U C =ER 1+R 2·R 2=2 V . (4)充电结束后电容器两端电压为U C '=E =6 V,故可得ΔQ =(U C '-U C )C =0.018 8 C,解得C =4.7×103 μF;设t =1 s 时电容器两极板间电压为U C ″,得(U C '-U C ″)C =0.003 8 C,代入数值解得U C ″≈5.2 V .5.[2024·海南卷] 用如图甲所示的电路观察电容器的充放电现象,实验器材有电源E 、电容器C 、电压表、电流表、电流传感器、计算机、定值电阻R 、单刀双掷开关S 1、开关S 2、导线若干.(1)闭合开关S 2,将S 1接1,电压表示数增大,最后稳定在12.3 V .在此过程中,电流表的示数 .(填选项标号) A .一直稳定在某一数值 B .先增大,后逐渐减小为零C .先增大,后稳定在某一非零数值(2)先后断开开关S 2、S 1,将电流表更换成电流传感器,再将S 1接2,此时通过定值电阻R 的电流方向为 (选填“a →b ”或“b →a ”),通过传感器将电流信息传入计算机,画出电流随时间变化的I -t 图像,如图乙,t =2 s 时I =1.10 mA,图中M 、N 区域面积比为8∶7,可求出R = kΩ(保留2位有效数字).5.(1)B (2)a →b 5.2[解析] (1)电容器充电过程中,当电路刚接通后,电流表示数从0增大至某一最大值,后随着电容器的不断充电,电路中的充电电流在减小,当充电结束电路稳定后,此时电路相当于断路,电流为0,故选B .(2)根据电路图可知充电结束后电容器上极板带正电,将S 1接2,电容器放电,此时通过定值电阻R 的电流方向为a →b ;t =2 s 时,I =1.10 mA,可知此时电容器两端的电压为U 2=IR ,电容器开始放电前两端电压为12.3 V ,根据I -t 图像与横轴围成的面积表示放电荷量可得,0~2 s 的放电荷量为Q 1=ΔU ·C =(12.3-1.10×10-3·R )C ,2 s 后到放电结束放电荷量为Q 2=ΔU'·C =1.10×10-3·RC ,根据题意Q 1Q 2=87,解得R ≈5.2 kΩ.6.[2024·河北卷] 某种花卉喜光,但阳光太强时易受损伤.某兴趣小组决定制作简易光强报警器,以便在光照过强时提醒花农.该实验用到的主要器材如下:学生电源、多用电表、数字电压表(0~20 V)、数字电流表(0~20 mA)、滑动变阻器R (最大阻值50 Ω,1.5 A)、白炽灯、可调电阻R 1(0~50 kΩ)、发光二极管LED 、光敏电阻R G 、NPN 型三极管VT 、开关和若干导线等. (1)判断发光二极管的极性使用多用电表的“×10 k”欧姆挡测量二极管的电阻.如图甲所示,当黑表笔与接线端M 接触、红表笔与接线端N 接触时,多用电表指针位于表盘中a 位置(见图乙);对调红、黑表笔后指针位于表盘中b 位置(见图乙).由此判断M 端为二极管的 (选填“正极”或“负极”).(2)研究光敏电阻在不同光照条件下的伏安特性①采用图丙中的器材进行实验,部分实物连接已完成.要求闭合开关后电压表和电流表的读数从0开始.导线L 1、L 2和L 3的另一端应分别连接滑动变阻器的 、 、接线柱(以上三空选填接线柱标号“A”“B”“C”或“D”).②图丁为不同光照强度下得到的光敏电阻伏安特性曲线,图中曲线Ⅰ、Ⅰ和Ⅰ对应光敏电阻受到的光照由弱到强.由图像可知,光敏电阻的阻值随其表面受到光照的增强而(选填“增大”或“减小”).(3)组装光强报警器电路并测试其功能图戊为利用光敏电阻、发光二极管、三极管(当b、e间电压达到一定程度后,三极管被导通)等元件设计的电路.组装好光强报警器后,在测试过程中发现,当照射到光敏电阻表面的光强达到报警值时,发光二极管并不发光,为使报警器正常工作,应(选填“增大”或“减小”)可调电阻R1的阻值,直至发光二极管发光.6.(1)负极(2)①A A C(或D)[或者三空分别为:C(或D)A B]②减小(3)增大[解析] (1)使用多用电表欧姆挡测二极管电阻时,电流也是“红进黑出”,即表内电源正极与黑表笔相连,电源负极与红表笔相连,且测二极管正向电阻时阻值很小,测二极管反向电阻时阻值无穷大.当黑表笔与接线柱M接触、红表笔与接线柱N接触时,多用电表指针位于表盘中a 位置(电阻无穷大),而对调红、黑表笔后指针位于表盘中b位置(电阻很小),说明黑表笔(连接电源正极)与接线柱N接触时测的是二极管正向电阻,即N端为二极管的正极.(2)①要求闭合开关后电压表和电流表的读数从0开始,所以滑动变阻器应采用分压式接法,导线L2应连接A接线柱,导线L1和导线L3应“一上一下”连接滑动变阻器的接线柱,可以导线L1连接A接线柱,导线L3连接C或D接线柱,或者导线L3连接B接线柱,导线L1连接C或D接线柱.②伏安特性曲线上的点与原点连线的斜率的倒数表示电阻,由所给伏安特性曲线图可知,曲线Ⅰ、Ⅰ、Ⅰ对应的电阻在减小,说明随着光照由弱到强,光敏电阻的阻值减小.(3)在测试过程中发现,当照射在光敏电阻表面的光强达到报警值时,发光二极管并不发光,说明三极管未被导通,这是因为b、e间电压较小,未达到是三极管导通的值,为使报警器正常工作,应调大R1两端分得的电压直至发光二极管发光,由于R1与R G串联后总电压一定,所以要调大R1的阻值.7.[2024·江苏卷] 某同学在实验室做“测定金属的电阻率”的实验,除被测金属丝外,还有如下实验器材可供选择:A.直流电源:电动势约为3 V,内阻可忽略不计;B.电流表A:量程0~100 mA,内阻约为5 Ω;C.电压表V:量程0~3 V,内阻为3 kΩ;D.滑动变阻器:最大阻值为100 Ω,允许通过的最大电流为0.5 A;E.开关、导线等.(1)该同学用刻度尺测得金属丝接入电路的长度L=0.820 m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示,从图中读出金属丝的直径为mm.(2)用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时,多用电表的示数如图乙所示,从图中读出金属丝电阻约为Ω.(3)若该同学根据伏安法测出金属丝的阻值R=10.0 Ω,则这种金属材料的电阻率为Ω·m.(结果保留两位有效数字)7.(1)0.787(0.785~0.788均可)(2)9.0(3)5.9×10-6[解析] (1)根据螺旋测微器的读数规律,该读数为d=0.5 mm+28.7×0.01 mm=0.787 mm.(2)根据欧姆挡的读数规律,该读数为R x=9.0×1 Ω=9.0 Ω.(3)根据电阻定律有R=ρLS =ρLπ(d2)2=4ρLπd2,解得ρ=πd2R4L,代入数据得ρ=5.9×10-6 Ω·m.8.[2024·江西卷] 某小组欲设计一种电热水器防触电装置,其原理是:当电热管漏电时,利用自来水自身的电阻,可使漏电电流降至人体安全电流以下.为此,需先测量水的电阻率,再进行合理设计.(1)如图1所示,在绝缘长方体容器左右两侧安装可移动的薄金属板电极,将自来水倒入其中,测得水的截面宽d=0.07 m和高h=0.03 m.(2)现有实验器材:电流表(量程0~300 μA,内阻R A=2500 Ω)、电压表(量程0~3 V或0~15 V,内阻未知)、直流电源(3 V)、滑动变阻器、开关和导线.请在图1中画线完成电路实物连接.(3)连接好电路,测量26 ℃的水在不同长度l时的电阻值R x.将水温升到65 ℃,重复测量.绘出26 ℃和65 ℃水的R x-l图线,分别如图2中甲、乙所示.(4)若R x-l图线的斜率为k,则水的电阻率表达式为ρ=(用k、d、h表示).实验结果表明,温度(选填“高”或“低”)的水更容易导电.(5)测出电阻率后,拟将一段塑料水管安装于热水器出水口作为防触电装置.为保证出水量不变,选用内直径为8.0×10-3m的水管.若人体的安全电流为1.0×10-3A,热水器出水温度最高为65 ℃,忽略其他电阻的影响(相当于热水器220 V的工作电压直接加在水管两端),则该水管的长度至少应设计为m.(保留2位有效数字)8.(2)如图所示(4)kdh高(5)0.46[解析] (2)由于电流表阻值已知,因此电流表采用内接法时,水的电阻R =U I-R A ,可消除伏安法测电阻的系统误差;因电源电动势为3 V ,则电压表选用0~3 V 量程.实物连线如图所示. (4)根据电阻定律有R x =ρl S ,又S =dh ,联立可得R x =ρdℎl ,故R x -l 图像的斜率k =ρdℎ,解得ρ=kdh ;根据题图2可知,65 ℃水的R x -l 图像的斜率比26 ℃水的R x -l 图像的斜率小,说明温度高的水的电阻率较小,更容易导电.(5)根据欧姆定律和电阻定律有R =UI =ρl 'πD 24,其中ρ=kdh ,由题图2可知,65 ℃水的R x -t 图像的斜率k =80.7×103 Ω/m,代入数据解得l'≈0.46 m,故该水管长度的最小值为0.46 m .9.[2024·辽宁卷] 某探究小组要测量电池的电动势和内阻.可利用的器材有:电压表、电阻丝、定值电阻(阻值为R 0)、金属夹、刻度尺、开关S 、导线若干.他们设计了如图所示的实验电路原理图.(1)实验步骤如下:①将电阻丝拉直固定,按照图甲连接电路,金属夹置于电阻丝的 (选填“A ”或“B ”)端; ②闭合开关S,快速滑动金属夹至适当位置并记录电压表示数U ,断开开关S,记录金属夹与B 端的距离L ;③多次重复步骤②,根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ;④按照图乙将定值电阻接入电路,多次重复步骤②,再根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ.(2)由图线得出纵轴截距为b ,则待测电池的电动势E = .(3)由图线求得Ⅰ、Ⅰ的斜率分别为k 1、k 2,若k2k 1=n ,则待测电池的内阻r = (用n 和R 0表示).9.(1)A (2)1b(3)R 0n -1[解析] (1)为了保护电路,避免通过电源的电流过大,闭合开关前,金属夹应置于使电阻丝接入电路的阻值最大处,即应该置于A 端.(2)对于图甲电路,根据闭合电路欧姆定律有U =E -Ir ,设金属丝的电阻率为ρ,横截面积为S ,根据欧姆定律和电阻定律有I =UR ,R =ρLS ,联立可得U =E -USρL r ,整理可得1U =1E +Sr Eρ·1L ,对于图乙电路,根据闭合电路欧姆定律有U =E -I (r +R 0),根据欧姆定律和电阻定律有I =UR,R =ρL S,联立并整理可得1U =1E+S (r+R 0)Eρ·1L ,所以图线的纵轴截距b =1E ,解得E =1b .(3)由题意可知k 1=SrEρ,k 2=S (r+R 0)Eρ,又k2k 1=n ,联立解得r =R0n -1. 10.电阻型氧气传感器的阻值会随所处环境中的氧气含量发生变化.在保持流过传感器的电流(即工作电流)恒定的条件下,通过测量不同氧气含量下传感器两端的电压,建立电压与氧气含量之间的对应关系,这一过程称为定标.一同学用图甲所示电路对他制作的一个氧气传感器定标.实验器材有:装在气室内的氧气传感器(工作电流1 mA)、毫安表(内阻可忽略)、电压表、电源、滑动变阻器、开关、导线若干、5个气瓶(氧气含量分别为1%、5%、10%、15%、20%).(1)将图甲中的实验器材间的连线补充完整,使其能对传感器定标; (2)连接好实验器材,把氧气含量为1%的气瓶接到气体入口;(3)把滑动变阻器的滑片滑到 端(选填“a ”或“b ”),闭合开关;。

高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。

理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。

（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。

（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。

由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。

（4）图像中图线发生弯曲的原因是___________。

【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。

（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。

（3）[4]根据胡克定律F=kx可知，图像的斜率大小等于劲度系数大小，由图像求出劲度系数为k=15.00.047N/m=319.1 N/m[5]根据Sk YL=可得62319.10.1198Pa 3.010Pa0.0039993.14()2kLYS⨯===⨯⨯（4）[6]当弹力超过其弹性限度时，胡克定律不再适用，即不再遵循伸长量x与弹力F成正比的规律，故图线发生弯曲。

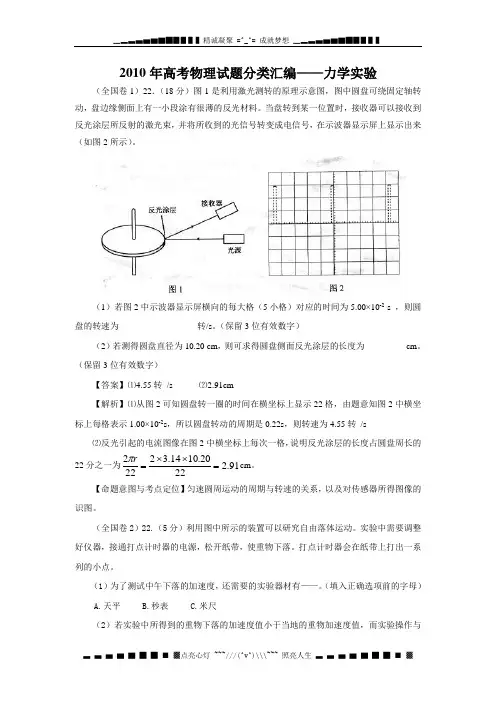

2010年高考物理试题分类汇编——力学实验（全国卷1）22．（18分）图1是利用激光测转的原理示意图，图中圆盘可绕固定轴转动，盘边缘侧面上有一小段涂有很薄的反光材料。

当盘转到某一位置时，接收器可以接收到反光涂层所反射的激光束，并将所收到的光信号转变成电信号，在示波器显示屏上显示出来（如图2所示）。

（1）若图2中示波器显示屏横向的每大格（5小格）对应的时间为5.00×10-2 s ，则圆盘的转速为__________________转/s 。

（保留3位有效数字）（2）若测得圆盘直径为10.20 cm ，则可求得圆盘侧面反光涂层的长度为 ________ cm 。

（保留3位有效数字）【答案】⑴4.55转 /s ⑵2.91cm【解析】⑴从图2可知圆盘转一圈的时间在横坐标上显示22格，由题意知图2中横坐标上每格表示1.00×10-2s ，所以圆盘转动的周期是0.22s ，则转速为4.55转 /s⑵反光引起的电流图像在图2中横坐标上每次一格，说明反光涂层的长度占圆盘周长的22分之一为91.22220.1014.32222=⨯⨯=r πcm 。

【命题意图与考点定位】匀速圆周运动的周期与转速的关系，以及对传感器所得图像的识图。

（全国卷2）22.（5分）利用图中所示的装置可以研究自由落体运动。

实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落。

打点计时器会在纸带上打出一系列的小点。

（1）为了测试中午下落的加速度，还需要的实验器材有——。

（填入正确选项前的字母）A.天平B.秒表C.米尺（2）若实验中所得到的重物下落的加速度值小于当地的重物加速度值，而实验操作与数据处理均无错误，写出一个你认为可能引起此错误差的原因：。

【答案】（1）C；（2）打点计时器与纸带之间存在摩擦。

【解析】（1）时间由打点计时器测定，用米尺测定位移，答案C。

（2）打点计时器与纸带之间存在摩擦。

（新课标卷）22、(4分)如图为验证机械能守恒定律的实验装置示意图.现有的器材为：带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平.回答下列问题(1)为完成此实验，除了所给的器材，还需要的器材有______.(填入正确选项前的字母)A、米尺B、秒表C、0～12V的直流电源D、0～12V的交流电源(2)实验中误差产生的原因有______.(写出两个原因)答案：（1）AD（2）纸带与打点计时器之间有摩擦，用米尺测量纸带上点的位置时读数有误差，计算势能变化时，选取始末两点距离过近，交流电频率不稳定。

2019 年高考物理试题分类汇编：力学实验1． (2018 全国理 ). （ 11 分）1 牛 第二定律的 装置示意 。

中打点 器的 源 50Hz 的交流源，打点的 隔用 t 表示。

在小 量未知的情况下，某同学 了一种方法用来研 究“在外力一定的条件下，物体的加速度与其 量 的关系” 。

（ 1）完成下列 步 中的填空：①平衡小 所受的阻力：小吊 中不放物 ， 整木板右端的高度，用手 小 ，直到打点 器打出一系列 ________的点。

②按住小 ，在小吊 中放入适当 量的物 ，在小 中放入砝 。

③打开打点 器 源， 放小 ， 得 有点列的 袋， 在 袋上 出小 中砝 的 量 m 。

④按住小 ，改 小 中砝 的 量，重复步 ③。

⑤在每条 上清晰的部分，没 5 个 隔 注一个 数点。

量相 数点的 距 s 1，s 2，⋯。

求出与不同 m 相 的加速度 a 。

⑥以砝 的 量 m 横坐1坐 ， 在坐 上做出1m 关系 。

若加速度与小aa和砝 的 量成反比，1与 m 成 _________关系（填“ 性”或“非 性”）。

（2）完成下列填空： a（ⅰ） 本 中， 了保 在改 小 中砝 的 量 ，小 所受的拉力近似不 ，小吊和 中物 的 量之和 足的条件是 _______________________ 。

（ⅱ） 上三个相 数点的 距s 1、s 2、s 3。

a 可用 s 1、s 3 和 t 表示 a=__________。

2 用米尺 量某一 上的 s 1、s3 的情况，由 可 出 s 1=__________mm ，s 3=__________。

由此求得加速度的大小 a=__________m/s 2。

（ⅲ） 3 所得 的示意 。

中直 的斜率 k ，在 上的截距 定律成立， 小 受到的拉力 ___________，小 的 量 ___________。

【解析与答案】 （ 1） 距相等的点。

（ 2） 性（2）（ i ） 小于 mb ，若牛(ii) as 3 s 1s 3 s 150( t )22(5 t )2s 1 3.681.252.43cms312.00 7.28 6.72cms3s1(6.72 2.43)1022.15m / s . at )22(50.02)22(5(iii) 设小车的质量为m' ，则有F(m m') a ，变形得11mm', 所以1m 图象的a F F a斜率为1k ，所以作用力 F1，1m 图象的截距为m'b ，所以 m' b 。

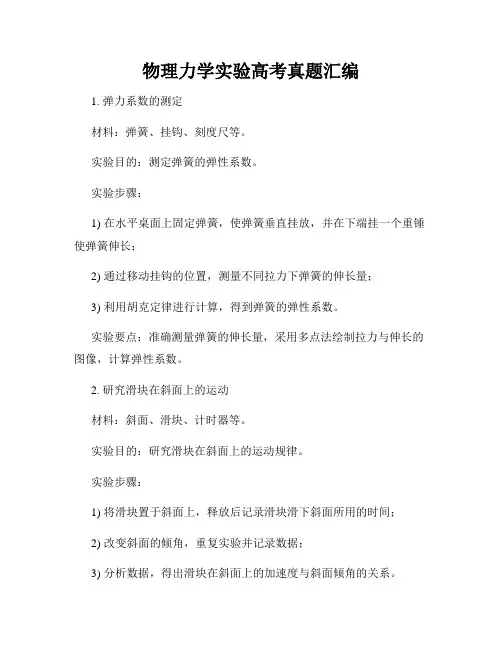

物理力学实验高考真题汇编1. 弹力系数的测定材料：弹簧、挂钩、刻度尺等。

实验目的：测定弹簧的弹性系数。

实验步骤：1) 在水平桌面上固定弹簧，使弹簧垂直挂放，并在下端挂一个重锤使弹簧伸长；2) 通过移动挂钩的位置，测量不同拉力下弹簧的伸长量；3) 利用胡克定律进行计算，得到弹簧的弹性系数。

实验要点：准确测量弹簧的伸长量，采用多点法绘制拉力与伸长的图像，计算弹性系数。

2. 研究滑块在斜面上的运动材料：斜面、滑块、计时器等。

实验目的：研究滑块在斜面上的运动规律。

实验步骤：1) 将滑块置于斜面上，释放后记录滑块滑下斜面所用的时间；2) 改变斜面的倾角，重复实验并记录数据；3) 分析数据，得出滑块在斜面上的加速度与斜面倾角的关系。

实验要点：准确测量滑块的下滑时间，注意斜面的光滑度及倾角的调整。

3. 弹簧振子的振动实验材料：弹簧振子、定时器、尺等。

实验目的：研究弹簧振子的振动规律。

实验步骤：1) 将弹簧振子吊起，拉至一侧并释放，记录振动的周期；2) 改变振动幅度或弹簧的劲度系数，观察振动规律的变化；3) 通过实验数据绘制振动周期与振幅的关系曲线。

实验要点：准确测量振动周期和振幅，注意调整弹簧的初始位置和观察振动过程。

4. 摆锤与弹簧的共振现象实验材料：摆锤、弹簧、调节器等。

实验目的：研究摆锤与弹簧的共振现象。

实验步骤：1) 调整摆锤的长度，使其与弹簧的振动频率相同；2) 改变摆锤长度，观察共振现象的变化；3) 测量共振频率并分析实验数据。

实验要点：准确调整摆锤长度，观察共振现象的变化，记录共振频率并进行分析。

通过以上几道物理力学实验的高考真题汇编，学生在实验中掌握了物理力学实验的基本原理和实验技能，有助于提升实验操作能力和理论应用能力，为高考物理的备考打下坚实的基础。

希望同学们能够认真对待实验课程，善于动手实践，不断提高自身的实验能力和科学素养。

祝愿大家取得优异的成绩，实现自己的理想和目标！。

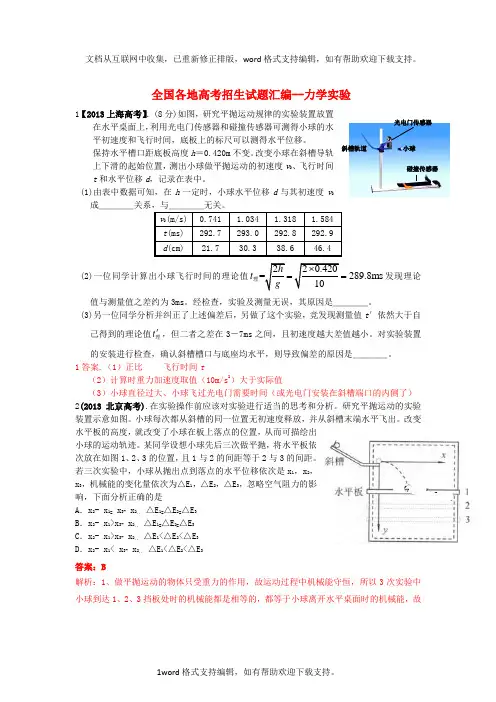

全国各地高考招生试题汇编--力学实验1【2013上海高考】．(8分)如图，研究平抛运动规律的实验装置放置在水平桌面上，利用光电门传感器和碰撞传感器可测得小球的水平初速度和飞行时间，底板上的标尺可以测得水平位移。

保持水平槽口距底板高度h ＝0.420m 不变。

改变小球在斜槽导轨上下滑的起始位置，测出小球做平抛运动的初速度v 0、飞行时间t和水平位移d ，记录在表中。

(1)由表中数据可知，在h 一定时，小球水平位移d 与其初速度v 0成＿＿＿＿关系，与＿＿＿＿无关。

v 0(m/s)0.741 1.034 1.318 1.584 t (ms)292.7 293.0 292.8 292.9 d (cm)21.7 30.3 38.6 46.4(2)一位同学计算出小球飞行时间的理论值220.420=289.8ms 10h t g ⨯==理发现理论值与测量值之差约为3ms 。

经检查，实验及测量无误，其原因是＿＿＿＿。

(3)另一位同学分析并纠正了上述偏差后，另做斜槽轨道 光电门传感器 小球 碰撞传感器了这个实验，竞发现测量值t′依然大于自，但二者之差在3－7ms之己得到的理论值t理间，且初速度越大差值越小。

对实验装置的安装进行检查，确认斜槽槽口与底座均水平，则导致偏差的原因是＿＿＿＿。

1答案.（1）正比飞行时间t（2）计算时重力加速度取值（10m/s2）大于实际值（3）小球直径过大、小球飞过光电门需要时间（或光电门安装在斜槽端口的内侧了）2(2013北京高考).在实验操作前应该对实验进行适当的思考和分析。

研究平抛运动的实验装置示意如图。

小球每次都从斜槽的同一位置无初速度释放，并从斜槽末端水平飞出。

改变水平板的高度，就改变了小球在板上落点的位置，从而可描绘出小球的运动轨迹。

某同学设想小球先后三次做平抛，将水平板依次放在如图1、2、3的位置，且1与2的间距等于2与3的间距。

若三次实验中，小球从抛出点到落点的水平位移依次是x1，x2，x3，机械能的变化量依次为△E1，△E2，△E3，忽略空气阻力的影响，下面分析正确的是A．x2- x1=x3-x2,,△E1=△E2=△E3B．x2- x1>x3-x2,,△E1=△E2=△E3C．x2- x1>x3-x2,,△E1<△E2<△E3D．x2- x1< x3-x2,,△E1<△E2<△E3答案：B解析：1、做平抛运动的物体只受重力的作用，故运动过程中机械能守恒，所以3次实验中小球到达1、2、3挡板处时的机械能都是相等的，都等于小球离开水平桌面时的机械能，故以离开水平桌面时为初始位置则有每一次机械能的变化量ΔE=0，而离开桌面前的机械能变化量（机械能的损失量）也都相同，所以C、D选项被排除；2、竖直方向上小球做自由落体运动，竖直速度越来越大，通过相同的竖直高度所用时间越来越短；而水平方向上小球做匀速直线运动，其水平速度不变，故通过相同高度的过程中的水平位移越来越小。

高考物理全国甲、乙卷3年（2021-2023）真题汇编-07力学实验一、实验题1．（2023·全国·统考高考真题）在“验证力的平行四边形定则”的实验中使用的器材有：木板、白纸、两个标准弹簧测力计、橡皮条、轻质小圆环、刻度尺、铅笔、细线和图钉若干。

完成下列实验步骤：①用图钉将白纸固定在水平木板上。

②将橡皮条的一端固定在木板上，另一端系在轻质小圆环上。

将两细线也系在小圆环上，它们的另一端均挂上测力计。

用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计，小圆环停止时由两个测力计的示数得到两拉力1F和2F的大小，并___________。

（多选，填正确答案标号）A．用刻度尺量出橡皮条的长度B．用刻度尺量出两细线的长度C．用铅笔在白纸上标记出小圆环的位置D．用铅笔在白纸上标记出两细线的方向③撤掉一个测力计，用另一个测力计把小圆环拉到_________，由测力计的示数得到拉力F的大小，沿细线标记此时F的方向。

④选择合适标度，由步骤②的结果在白纸上根据力的平行四边形定则作1F和2F的合成图，得出合力F'的大小和方向；按同一标度在白纸上画出力F的图示。

⑤比较F'和F的________，从而判断本次实验是否验证了力的平行四边形定则。

2．（2023·全国·统考高考真题）某同学利用如图（a）所示的实验装置探究物体做直线运动时平均速度与时间的关系。

让小车左端和纸带相连。

右端用细绳跨过定滑轮和钩码相连。

钩码下落，带动小车运动，打点计时器打出纸带。

某次实验得到的纸带和相关数据如图（b）所示。

（1）已知打出图（b）中相邻两个计数点的时间间隔均为0.1s．以打出A点时小车位置为初始位置，将打出B、C、D、E、F各点时小车的位移x∆填到表中，小车发生对应位移区间AB AC AD AE AF()Δcm x 6.6014.60AD x ∆34.9047.30（3）从实验结果可知，小车运动的v -表示，其中k =________2cm /s ，b =（4）根据（3）中的直线方程可以判定小车做匀加速直线运动，得到打出度大小A v =________，小车的加速度大小3．（2022·全国·统考高考真题）利用图示的实验装置对碰撞过程进行研究。

1.【2014·福建卷】（6分）某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为cm和mm2．（6 分）【2014·全国大纲卷】现用频闪照相方法来研究物块的变速运动。

在一小物块沿斜面向下运动的过程中，用频闪相机拍摄的不同时刻物块的位置如图所示。

拍摄时频闪频率是10Hz；通过斜面上固定的刻度尺读取的5个连续影像间的距离依次为x1、x2、x3、x4。

已知斜面顶端的高度h和斜面的长度s。

数据如下表所示。

重力加速度大小g=9.80m/s2。

根据表中数据，完成下列填空：（1）物块的加速度a＝m/s2（保留3位有效数字）。

（2）因为，可知斜面是粗糙的。

3.【2014·山东卷】（8分）某实验小组利用弹簧秤和刻度尺，测量滑块在木板上运动的最大速度。

实验步骤：①用弹簧秤测量橡皮泥和滑块的总重力，记作G；②将装有橡皮泥的滑块放在水平木板上，通过水平细绳和固定弹簧秤相连，如图甲所示。

在A端向右拉动木板，待弹簧秤示数稳定后，将读数记作F；③改变滑块上橡皮泥的质量，重复步骤①②；实验数据如下表所示：④如图乙所示，将木板固定在水平桌面上，滑块置于木板上左端C处，细绳跨过定滑轮分别与滑块和重物P 连接，保持滑块静止，测量重物P离地面的高度h；C、间的距离s。

⑤滑块由静止释放后开始运动并最终停在木板上的D点（未与滑轮碰撞），测量D完成下列作图和填空：（1）根据表中数据在给定坐标纸上作出G F -图线。

（2）由图线求得滑块和木板间的动摩擦因数_________=μ（保留2位有效数字）。

（3）滑块最大速度的大小__________=v （用μ、、s h 和重力加速度g 表示）。

【答案】（1）如图所示 （2）0.40（0.38、0.39、0.41、0.42均正确）；（34.【2014·浙江卷】（10分）在“探究弹力和弹簧伸长的关系”时，某同学把两根弹簧如图1连接起来进行探究。
