《建筑地面工程施工质量验收规范》GB-50209-20221.0.2本规范适用于建筑地面工程(含室外散水、明沟、踏步、台阶和坡道)施工质量的验收。
不适用于超净、屏蔽、绝缘、防止放射线以及防腐蚀等特殊要求的建筑地面工程施工质量验收。
1.0.3建筑地面工程施工中采用的承包合同文件、设计文件及其他工程技术文件对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5建筑地面工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准规范的规定。
2术语2术语2.0.1建筑地面buildingground建筑物底层地面和楼(层地)面的总称。
2.0.2面层urfacecoure直接承受各种物理和化学作用的建筑地面表面层。
2.0.4基层baecoure面层下的构造层，包括填充层、隔离层、绝热层、找平层、垫层和基土等。
2.0.5填充层fillercoure建筑地面中具有隔声、找坡等作用和暗敷管线的构造层。
2.0.6隔离层iolatingcoure防止建筑地面上各种液体或地下水、潮气渗透地面等作用的构造层；当仅防止地下潮气透过地面时，可称作防潮层。
2.0.7绝热层inulatingcoure用于地面阻挡热量传递的构造层。
2.0.8找平层levelingcoure在垫层、楼板上或填充层(轻质、松散材料)上起整平、找坡或加强作用的构造层。
2.0.9垫层underlayer承受并传递地面荷载于基土上的构造层。
2.0.10基土foundationearthlayer底层地面的地基土层。
2.0.11缩缝hrinkagecrack防止水泥混凝土垫层在气温降低时产生不规则裂缝而设置的收缩缝。
2.0.12伸缝tretchingcrack防止水泥混凝土垫层在气温升高时在缩缝边缘产生挤碎或拱起而设置的伸胀缝。
2.0.13不发火(防爆)面层mihiring(e某ploion-proof)layer面层采用的材料和硬化后的试件，与金属或石块等坚硬物体进行摩擦、冲击或冲擦等机械试验时，不会产生火花(或火星)，不具有致使易燃物起火或爆炸的建筑地面。

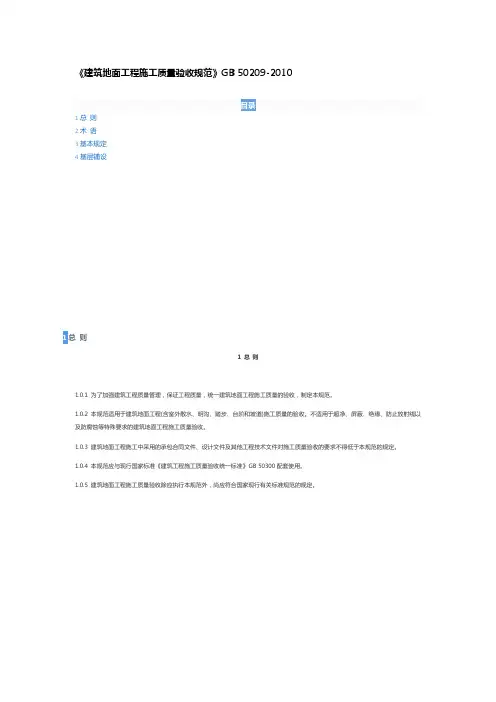

《建筑地面工程施工质量验收规范》GB 50209-20101总则2术语3基本规定4基层铺设1总则1 总则1.0.1 为了加强建筑工程质量管理，保证工程质量，统一建筑地面工程施工质量的验收，制定本规范。
1.0.2 本规范适用于建筑地面工程(含室外散水、明沟、踏步、台阶和坡道)施工质量的验收。
不适用于超净、屏蔽、绝缘、防止放射线以及防腐蚀等特殊要求的建筑地面工程施工质量验收。
1.0.3 建筑地面工程施工中采用的承包合同文件、设计文件及其他工程技术文件对施工质量验收的要求不得低于本规范的规定。
1.0.4 本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB 50300配套使用。
1.0.5 建筑地面工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准规范的规定。
2术语2 术语2.0.1 建筑地面building ground建筑物底层地面和楼(层地)面的总称。
2.0.2 面层surface course直接承受各种物理和化学作用的建筑地面表面层。
2.0.3 结合层combined course面层与下一构造层相联结的中间层。
2.0.4 基层base course面层下的构造层，包括填充层、隔离层、绝热层、找平层、垫层和基土等。
2.0.5 填充层filler course建筑地面中具有隔声、找坡等作用和暗敷管线的构造层。
2.0.6 隔离层isolating course防止建筑地面上各种液体或地下水、潮气渗透地面等作用的构造层；当仅防止地下潮气透过地面时，可称作防潮层。
2.0.7 绝热层insulating course用于地面阻挡热量传递的构造层。
2.0.8 找平层leveling course在垫层、楼板上或填充层(轻质、松散材料)上起整平、找坡或加强作用的构造层。
2.0.9 垫层under layer承受并传递地面荷载于基土上的构造层。
2.0.10 基土foundation earth layer底层地面的地基土层。

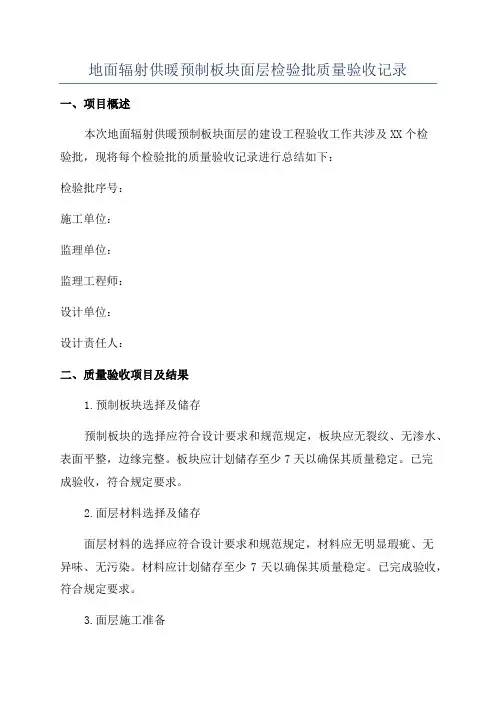

地面辐射供暖预制板块面层检验批质量验收记录一、项目概述本次地面辐射供暖预制板块面层的建设工程验收工作共涉及XX个检验批，现将每个检验批的质量验收记录进行总结如下：检验批序号：施工单位：监理单位：监理工程师：设计单位：设计责任人：二、质量验收项目及结果1.预制板块选择及储存预制板块的选择应符合设计要求和规范规定，板块应无裂纹、无渗水、表面平整，边缘完整。
板块应计划储存至少7天以确保其质量稳定。
已完成验收，符合规定要求。
2.面层材料选择及储存面层材料的选择应符合设计要求和规范规定，材料应无明显瑕疵、无异味、无污染。
材料应计划储存至少7天以确保其质量稳定。
已完成验收，符合规定要求。
3.面层施工准备施工前应做好施工准备工作，包括保护周边设施、清理施工区域、检查施工设备等。
已完成验收，符合规定要求。
4.面层施工工艺面层施工应按照设计要求和工艺规范进行，包括面层材料的铺设、粘贴、拼接等工艺，施工过程中应注意面层的平整度、强度及防水性能。
已完成验收，符合规定要求。
5.面层施工质量检验在施工过程中应进行质量检验，包括面层材料的厚度、强度、平整度、防水性能等方面的检查。
已完成验收，符合规定要求。
6.温度湿度控制施工过程中应对温度和湿度进行控制，避免面层材料的变形、开裂等问题。
已完成验收，符合规定要求。
7.面层施工记录和报验施工过程中应及时记录施工情况，包括施工时间、施工人员、材料使用量等，并及时报验相关部门。
已完成验收，符合规定要求。
三、质量验收结论经过对地面辐射供暖预制板块面层的1200字以上质量验收记录进行综合评价，本次工程的质量验收结果符合设计要求和规范规定，具备使用条件。
验收工作结束后，施工单位应整理验收材料，并给出质量验收报告。
四、质量验收意见和建议1.施工单位应加强对预制板块选择和储存的控制，确保板块的质量稳定。
2.监理单位应加强对面层施工工艺和质量检验的监督，及时发现并纠正施工中存在的问题。
3.设计单位应加强对面层材料的选择指导和质量控制，确保选择材料的符合设计要求。
1
1
/2/3/4
/6/1/2/3////////
施工单位 检查结果
监理单位 验收结论
/面层强度等级设计要求C
主控项目一
般
项
目
545楼梯
、台阶踏
步
面层
允许
偏差项目专业质量检查
员：
年 月 日
专业监理工程师：
缝格平直3mm
专业工长：表面平整度5mm 踢脚线上口平直4mm 每踏步两端宽度差10mm 旋转楼梯踏步两端 宽度
5mm 踏步尺寸及面层质量第5.9.9条楼层梯段相邻踏步 高度差
10mm 表面坡度
第5.2.8条踢脚线与墙面结合第5.2.9条面层与下一层结合第5.2.6条表面质量第5.2.7条骨料粒径第5.2.3条外加剂的技术性能、品种 和参量
第5.2.4条地面辐射供暖的整体面层 采用的材料产品
第5.11.3条分格缝及面层与柱墙间隙第5.11.4条施工依据
验收依据
《建筑地面工程施工质量验收
规范》GB50209-2010验收项目
设计要求及 规范规定 最小/实际 抽样数量
检查记录
检查 结果
分包单位分包单位 项目负责人
检验批部位
施工单位
项目负责人检验批容量
地面辐射供暖水泥混凝土面层检验批质量验收记录
GD-C5-711152单位（子单位）
工程名称
咪咪
分部（子分部）
工程名称 分项工程名
称
验收结论
年 月 日。
《建筑地面工程施工质量验收规范》GB-50209-20221.0.2本规范适用于建筑地面工程(含室外散水、明沟、踏步、台阶和坡道)施工质量的验收。
不适用于超净、屏蔽、绝缘、防止放射线以及防腐蚀等特殊要求的建筑地面工程施工质量验收。
1.0.3建筑地面工程施工中采用的承包合同文件、设计文件及其他工程技术文件对施工质量验收的要求不得低于本规范的规定。
1.0.4本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。
1.0.5建筑地面工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准规范的规定。
2术语2术语2.0.1建筑地面buildingground建筑物底层地面和楼(层地)面的总称。
2.0.2面层surfacecourse直接承受各种物理和化学作用的建筑地面表面层。
2.0.4基层basecourse面层下的构造层，包括填充层、隔离层、绝热层、找平层、垫层和基土等。
2.0.5填充层fillercourse建筑地面中具有隔声、找坡等作用和暗敷管线的构造层。
2.0.6隔离层isolatingcourse防止建筑地面上各种液体或地下水、潮气渗透地面等作用的构造层；当仅防止地下潮气透过地面时，可称作防潮层。
2.0.7绝热层insulatingcourse用于地面阻挡热量传递的构造层。
2.0.8找平层levelingcourse在垫层、楼板上或填充层(轻质、松散材料)上起整平、找坡或加强作用的构造层。
2.0.9垫层underlayer承受并传递地面荷载于基土上的构造层。
2.0.10基土foundationearthlayer底层地面的地基土层。
2.0.11缩缝shrinkagecrack防止水泥混凝土垫层在气温降低时产生不规则裂缝而设置的收缩缝。
2.0.12伸缝stretchingcrack防止水泥混凝土垫层在气温升高时在缩缝边缘产生挤碎或拱起而设置的伸胀缝。
2.0.13不发火(防爆)面层mishiring(explosion-proof)layer面层采用的材料和硬化后的试件，与金属或石块等坚硬物体进行摩擦、冲击或冲擦等机械试验时，不会产生火花(或火星)，不具有致使易燃物起火或爆炸的建筑地面。

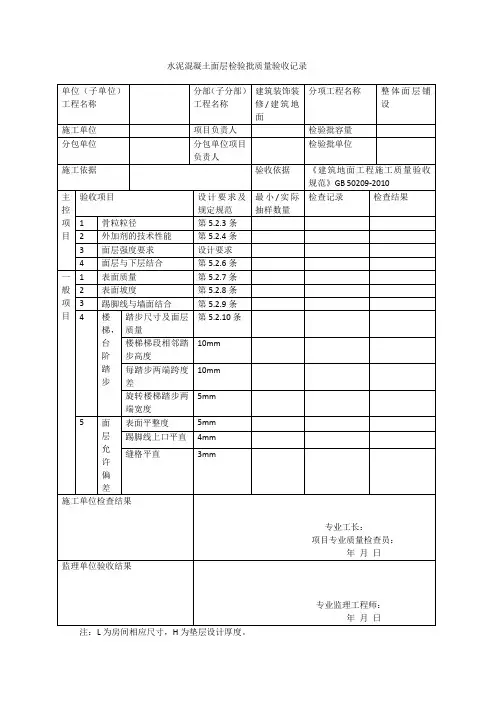

水泥混凝土面层检验批质量验收记录
注：L为房间相应尺寸，H为垫层设计厚度。
注：L为房间相应尺寸，H为垫层设计厚度。
注：L为房间相应尺寸，H为垫层设计厚度。
注：L为房间相应尺寸，H为垫层设计厚度。
防油渗面层检验批质量检验记录
注：L为房间相应尺寸，H为垫层设计厚度。
不发火（防爆）面层检验批质量验收记录
注：L为房间相应尺寸，H为垫层设计厚度。
注：L为房间相应尺寸，H为垫层设计厚度。
注：L为房间相应尺寸，H为垫层设计厚度。
注：L为房间相应尺寸，H为垫层设计厚度。

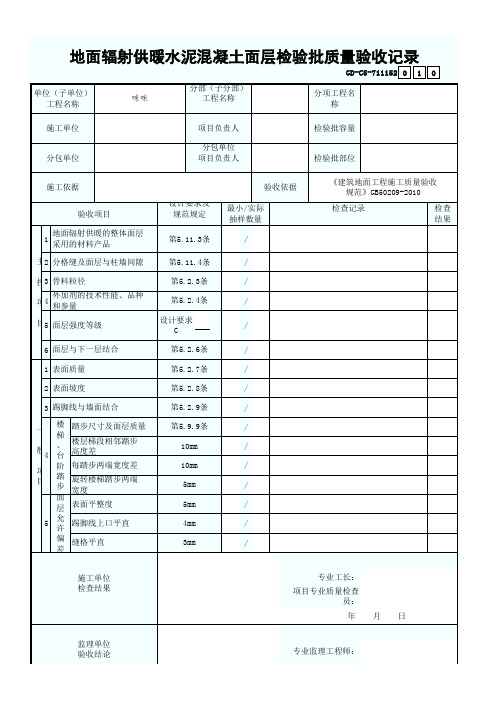

地面辐射供暖水泥混凝土面层检验批质量验收记录
注：L为房间相应尺寸，H为垫层设计厚度。
地面辐射供暖水泥砂浆面层检验批质量验收记录
注：L为房间相应尺寸，H为垫层设计厚度。

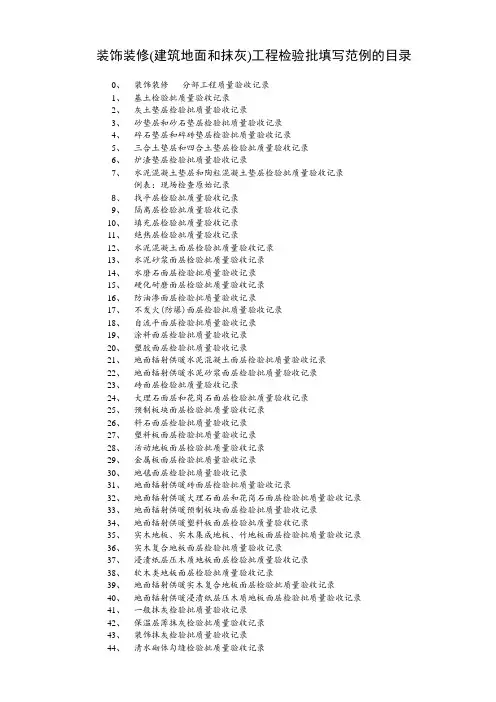

装饰装修(建筑地面和抹灰)工程检验批填写范例的目录0、装饰装修分部工程质量验收记录1、基土检验批质量验收记录2、灰土垫层检验批质量验收记录3、砂垫层和砂石垫层检验批质量验收记录4、碎石垫层和碎砖垫层检验批质量验收记录5、三合土垫层和四合土垫层检验批质量验收记录6、炉渣垫层检验批质量验收记录7、水泥混凝土垫层和陶粒混凝土垫层检验批质量验收记录例表：现场检查原始记录8、找平层检验批质量验收记录9、隔离层检验批质量验收记录10、填充层检验批质量验收记录11、绝热层检验批质量验收记录12、水泥混凝土面层检验批质量验收记录13、水泥砂浆面层检验批质量验收记录14、水磨石面层检验批质量验收记录15、硬化耐磨面层检验批质量验收记录16、防油渗面层检验批质量验收记录17、不发火(防爆)面层检验批质量验收记录18、自流平面层检验批质量验收记录19、涂料面层检验批质量验收记录20、塑胶面层检验批质量验收记录21、地面辐射供暖水泥混凝土面层检验批质量验收记录22、地面辐射供暖水泥砂浆面层检验批质量验收记录23、砖面层检验批质量验收记录24、大理石面层和花岗石面层检验批质量验收记录25、预制板块面层检验批质量验收记录26、料石面层检验批质量验收记录27、塑料板面层检验批质量验收记录28、活动地板面层检验批质量验收记录29、金属板面层检验批质量验收记录30、地毯面层检验批质量验收记录31、地面辐射供暖砖面层检验批质量验收记录32、地面辐射供暖大理石面层和花岗石面层检验批质量验收记录33、地面辐射供暖预制板块面层检验批质量验收记录34、地面辐射供暖塑料板面层检验批质量验收记录35、实木地板、实木集成地板、竹地板面层检验批质量验收记录36、实木复合地板面层检验批质量验收记录37、浸渍纸层压木质地板面层检验批质量验收记录38、软木类地板面层检验批质量验收记录39、地面辐射供暖实木复合地板面层检验批质量验收记录40、地面辐射供暖浸渍纸层压木质地板面层检验批质量验收记录41、一般抹灰检验批质量验收记录42、保温层薄抹灰检验批质量验收记录43、装饰抹灰检验批质量验收记录表G __装饰装修__分部工程质量验收记录编号：□□注：1、地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监理工程师参加并签字。
《地面辐射供暖水泥混凝土面层检验批质量验收记录》表格示例
及填写说明
【规范名称及编号】《建筑地面工程施工质量验收规范》（GB 50209-2010）【条文摘录】
摘录一：
3.0.21 建筑地面工程施工质量的检验，应符合下列规定：
1 基层（各构造层）和各类面层的分项工程的施工质量验收应按每一层次或每层施工段（或变形缝）划分检验批，高层建筑的标准层可按每三层（不足三层按三层计）划分检验批；
2每检验批应以各子分部工程的基层（各构造层）和各类面层所划分的分项工程按自然间（或标准间）检验，抽查数量应随机检验不应少于3间；不足3间，应全数检查；其中走廊（过道）应以10延长米为1间，工业厂房（按单跨计）、礼堂、门厅应以两个轴线为1间计算；
3 有防水要求的建筑地面子分部工程的分项工程施工质量每检验批抽查数量应按其房间总数随机检验不应少于4间，不足4间，应全数检查。
3.0.22 建筑地面工程的分项工程施工质量检验的主控项目，应达到本规范规定的质量标准，认定为合格；一般项目80％以上的检查点（处）符合本规范规定的质量要求，其他检查点（处）不得有明显影响使用，且最大偏差值不超过允许偏差值的50％为合格。
凡达不到质量标准时，应按现行国家标准《建筑工程施工质量验收统一标准》GB50300的规定处理。
5.1.7整体面层的允许偏差和检验方法应符合表5.1.7的规定。
摘录二：
5.11 地面辐射供暖的整体面层
5.11.1 地面辐射供暖的整体面层宜采用水泥混凝土、水泥砂浆等，应在填充层上铺设。
5.11.2 地面辐射供暖的整体面层铺设时不得扰动填充层，不得向填充层内楔入任何物件。
面层铺设尚应符合本规范第5.2节、5.3节的有关规定。
主控项目
5.11.3 地面辐射供暖的整体面层采用的材料或产品除应符合设计要求和本规范相应面层的规定外，还应具有耐热性、热稳定性、防水、防潮、防霉变等特点。
检验方法：观察检查和检查质量合格证明文件。
检查数量：同一工程、同一材料、同一生产厂家、同一型号、同一规格、同一批号检查一次。
5.11.4 地面辐射供暖的整体面层的分格缝应符合设计要求；面层与柱、墙之间应留不小于10mm的空隙。
检验方法：观察和用钢尺检查。
检查数量：按本规范第3.0.21条规定的检验批检查。
5.11.5 其余主控项目及检验方法、检查数量应符合本规范本章第5.2节、5.3节的有关规定。
一般项目
5.11.6 一般项目及检验方法、检查数量应符合本规范第5.2节、5.3节的有关规定。
5.2 水泥混凝土面层
5.2.1 水泥混凝土面层厚度应符合设计要求。
5.2.2 水泥混凝土面层铺设不得留施工缝。
当施工间隙超过允许时间规定时，应对接搓处进行处理。
主控项目
5.2.3 水泥混凝土采用的粗骨料，最大粒径不应大于面层厚度的2/3，细石混凝土面层采用的石子粒径不应大于16mm。
检验方法：观察检查和检查质量合格证明文件。
检查数量：同一工程、同一强度等级、同一配合比检查一次。
5.2.4 防水水泥混凝土中掺入的外加剂的技术性能应符合国家现行有关标准的规定，外加剂的品种和掺量应经试验确定。
检验方法：检查外加剂合格证明文件和配合比试验报告。
检查数量：同一工程、同一品种、同一掺量检查一次。
5.2.5 面层的强度等级应符合设计要求，且强度等级不应小于c20。
检验方法：检查配合比试验报告和强度等级检测报告。
检查数量：配合比试验报告按同一工程、同一强度等级、同一配合比检查一次；强度等级检测报告按本规范第3.0.19条的规定检查。
5.2.6 面层与下一层应结合牢固，且应无空鼓和开裂。
当出现空鼓时，空鼓面积不应大于400cm2，且每自然间或标准间不应多于2 处。
检验方法：用小锤轻击检查。
检查数量：按本规范第3.0.21条规定的检验批检查。
一般项目
5.2.7 面层表面应洁净，不应有裂纹、脱皮、麻面、起砂等缺陷。
检验方法：观察检查。
检查数量：按本规范第3.0.21条规定的检验批检查。
5.2.8 面层表面的坡度应符合设计要求，不应有倒泛水和积水现象。
检验方法：观察和采用泼水或用坡度尺检查。
检查数量：按本规范第3.0.21条规定的检验批检查。
5.2.9踢脚线与柱、墙面应紧密结合，踢脚线高度和出柱、墙厚度应符合设计要求且均匀一致。
当出现空鼓时，局部空鼓长度不应大于300mm，且每自然间或标准间不应多于2 处。
检验方法：用小锤轻击、钢尺和观察检查。
检查数量：按本规范第3.0.21条规定的检验批检查。
5.2.10 楼梯、台阶踏步的宽度、高度应符合设计要求。
楼层梯段相邻踏步高度差不应大于10mm；每踏步两端宽度差不应大于10mm，旋转楼梯梯段的每踏步两端宽度的允许偏差不应大于5mm。
踏步面层应做防滑处理，齿角应整齐，防滑条应顺直、牢固。
检验方法：观察和用钢尺检查。
检查数量：按本规范第3.0.21条规定的检验批检查。
5.2.11 水泥混凝土面层的允许偏差应符合本规范表5.1.7的规定。
检验方法：按本规范表5.1.7中的检验方法检验。
检查数量：按本规范第3.0.21条规定的检验批和第3.0.22条的规定检查。
