LDO的内部原理,工作过程及其应用

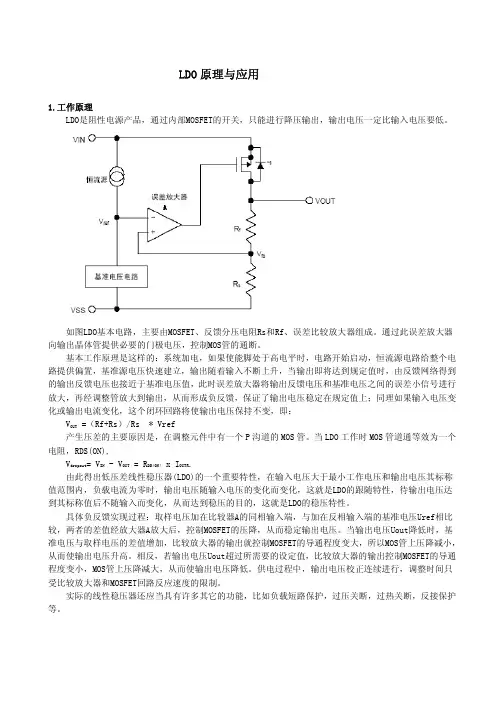

LDO原理与应用1.工作原理LDO是阻性电源产品，通过内部MOSFET的开关，只能进行降压输出，输出电压一定比输入电压要低。

如图LDO基本电路，主要由MOSFET、反馈分压电阻Rs和Rf、误差比较放大器组成。

通过此误差放大器向输出晶体管提供必要的门极电压，控制MOS管的通断。

基本工作原理是这样的：系统加电，如果使能脚处于高电平时，电路开始启动，恒流源电路给整个电路提供偏置，基准源电压快速建立，输出随着输入不断上升，当输出即将达到规定值时，由反馈网络得到的输出反馈电压也接近于基准电压值，此时误差放大器将输出反馈电压和基准电压之间的误差小信号进行放大，再经调整管放大到输出，从而形成负反馈，保证了输出电压稳定在规定值上；同理如果输入电压变化或输出电流变化，这个闭环回路将使输出电压保持不变，即：V OUT =（Rf+Rs）/Rs * Vref产生压差的主要原因是，在调整元件中有一个P沟道的MOS管。

当LDO工作时MOS管道通等效为一个电阻，RDS(ON),V dropout= V IN - V OUT = R DS(ON) x I OUTR.由此得出低压差线性稳压器(LDO)的一个重要特性，在输入电压大于最小工作电压和输出电压其标称值范围内，负载电流为零时，输出电压随输入电压的变化而变化，这就是LDO的跟随特性，待输出电压达到其标称值后不随输入而变化，从而达到稳压的目的，这就是LDO的稳压特性。

具体负反馈实现过程：取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制MOSFET的压降，从而稳定输出电压。

当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器的输出就控制MOSFET的导通程度变大，所以MOS管上压降减小，从而使输出电压升高。

相反，若输出电压Uout超过所需要的设定值，比较放大器的输出控制MOSFET的导通程度变小，MOS管上压降减大，从而使输出电压降低。

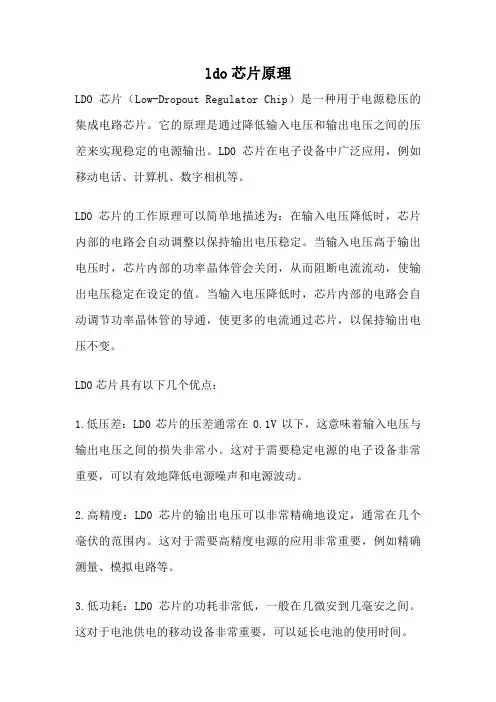

ldo芯片原理LDO芯片（Low-Dropout Regulator Chip）是一种用于电源稳压的集成电路芯片。

它的原理是通过降低输入电压和输出电压之间的压差来实现稳定的电源输出。

LD0芯片在电子设备中广泛应用，例如移动电话、计算机、数字相机等。

LD0芯片的工作原理可以简单地描述为：在输入电压降低时，芯片内部的电路会自动调整以保持输出电压稳定。

当输入电压高于输出电压时，芯片内部的功率晶体管会关闭，从而阻断电流流动，使输出电压稳定在设定的值。

当输入电压降低时，芯片内部的电路会自动调节功率晶体管的导通，使更多的电流通过芯片，以保持输出电压不变。

LD0芯片具有以下几个优点：1.低压差：LD0芯片的压差通常在0.1V以下，这意味着输入电压与输出电压之间的损失非常小。

这对于需要稳定电源的电子设备非常重要，可以有效地降低电源噪声和电源波动。

2.高精度：LD0芯片的输出电压可以非常精确地设定，通常在几个毫伏的范围内。

这对于需要高精度电源的应用非常重要，例如精确测量、模拟电路等。

3.低功耗：LD0芯片的功耗非常低，一般在几微安到几毫安之间。

这对于电池供电的移动设备非常重要，可以延长电池的使用时间。

4.快速响应：LD0芯片具有快速响应的特点，可以在输入电压变化时迅速调整输出电压。

这对于需要快速稳定的电源的应用非常重要，例如无线通信、音频放大器等。

5.过热保护：LD0芯片内部通常集成了过热保护电路，可以在温度超过一定阈值时自动关闭输出，以保护芯片不受损坏。

LD0芯片的应用非常广泛，特别是在移动设备领域。

例如，在智能手机中，LD0芯片可以用于稳定供电给处理器、显示屏等关键部件，以确保设备正常运行。

在计算机中，LD0芯片可以用于稳定供电给内存、处理器等关键电路，以提高系统的稳定性和性能。

在数字相机中，LD0芯片可以用于稳定供电给图像传感器、图像处理器等关键部件，以提高图像质量和拍摄效果。

LD0芯片是一种用于电源稳压的集成电路芯片，通过降低输入电压和输出电压之间的压差来实现稳定的电源输出。

ldo 工作原理LDO（Low Dropout Regulator），中文翻译为低压差稳压器，是一种常见的电压调节器件。

它是一种具有线性稳压功能的电源管理芯片，输如电压可以是高于或低于输出电压。

LD0稳压器的工作原理是利用负反馈技术，使输出电压稳定在设定值，不受输入电压的变化影响。

一个LDO稳压器通常由三个主要部分组成：参考源，误差放大器和功率级。

参考源是一个固定电压源，通常是基准二极管或Zener二极管。

误差放大器对参考电压和输出电压进行比较，生成一个反馈信号。

功率级根据反馈信号产生相应的输出电压，将输入电压降至输出电压以下的压差，这就是“低压差”的含义。

LDO稳压器的工作原理如下：1. 当输入电压高于输出电压时，LDO稳压器将输入电压通过功率级降至输出电压水平，这意味着LDO稳压器的负载特性是线性的。

2. 当输入电压下降，LDO稳压器必须增加其输出电流来保持输出电压恒定。

这可以通过功率级的控制来实现，功率级可以改变其大小以适应负载的变化。

3. 如果LDO稳压器输出电流很小，那么其负载特性会失去线性。

在这种情况下，LDO稳压器将变成一种不能控制其输出电压的电路，因此需要通过负载电流的限制来避免输出电压失控。

4. 如果输入电压超过LDO稳压器所能处理的最大电压，那么它将无法正常工作。

在这种情况下，需要使用其他保护手段来保护LDO稳压器。

LDO稳压器的主要优点是：它能够提供非常稳定和干净的输出电压，并能够在负载变化时保持较高的输出准确性和稳定性。

它还可以在噪声和干扰环境中工作，为模拟电路提供优质的电源供应，并且非常适用于需要低功耗、低成本和小体积的应用场景。

总之，随着技术的不断进步，LDO稳压器在电源管理领域发挥着越来越重要的作用。

LDO稳压器不仅能够有效解决电源问题，还能够使模拟电路性能得到显著提升，从而满足不同应用场景的需求。

LDO的内部原理_工作过程与应用LDO（Low Dropout Regulator）是一种线性稳压器件，它能提供稳定的输出电压，并能在输入电压与输出电压之间的电压差很小的情况下正常工作。

在这篇文章中，我们将详细介绍LDO的内部原理、工作过程以及应用。

一、内部原理LDO的内部结构主要由电流源、功率管、错误放大器、反馈网络和输出级组成。

其中，电流源负责为功率管提供恒定的电流，功率管则负责将输入电压降低到所需的输出电压，错误放大器用于检测输出电压与设定电压之间的差异，并通过反馈网络将错误信号反馈给功率管进行调节，最后输出级将调整后的电压输出。

二、工作过程1.开关掉电压调整LDO的电源输入接到V_IN端，输出从V_OUT端获得。

在初始状态下，未传导的功率管使输出电压等于输入电压，并且V_REF（设定电压）和V_FB（反馈电压）是相等的。

此时，错误放大器的输出电压为0，没有误差信号传给功率管。

2.调整电压如果输出电压下降，错误放大器会检测到V_OUT<V_REF的情况，并将错误信号传递给功率管。

功率管反应到这个信号，并调整功率管上的电流，以增加输出电压。

相反，如果输出电压上升，则错误放大器会相应地调整功率管上的电流，以减小输出电压。

3.稳定输出电压当输出电压达到设定电压时，错误放大器的输出电压为零，不会再对功率管进行调整。

此时，LDO就处于稳定状态，能提供稳定的输出电压。

三、应用LDO具有以下几个主要应用：1.电源管理LDO广泛应用于各种电源管理电路中，如移动设备、通信设备、计算机和汽车电子等。

它能稳定提供给其他电路的供电，有效控制输出电压的波动，避免系统的不稳定。

2.电池充电在移动设备和电动车等应用中，LDO经常用于控制电池充电的过程。

它可以将电池电压调整到适当的水平，并保持在设定值范围内。

3.数据转换在模数转换器（ADC）和数模转换器（DAC）中，LDO常用于提供稳定的参考电压。

这些转换器对参考电压的稳定性要求较高，LDO能够满足这一要求。

LDO的内部原理_工作过程及其应用LDO（Low DropOut）是一种线性稳压器件，其内部原理、工作过程以及应用如下：1.内部原理：LDO的工作原理基于负反馈机制，它通过将电源电压调整到输出端的目标电压，以保持输出电压的稳定性。

在负载电流不变的情况下，其输出电压与输入电压之间的差异很小，也即所谓的“压差”很低。

这使得LDO 能够在输入电压接近输出电压时工作，因此被称为“低压差降压器”。

LDO内部通常包含以下几个主要部件：- 参考电压发生器（Reference Voltage Generator）：产生稳定的参考电压，作为输出电压的参考。

- 误差放大器（Error Amplifier）：检测输出电压与参考电压之间的误差，并将其转化为控制信号。

- 电流增益放大器（Current Amplifier）：将误差放大器的控制信号转化为合适的控制电流。

- 调整管（Pass Transistor）：负责调整输入电压，并传递合适的电流至负载。

2.工作过程：LDO的工作过程如下：1）参考电压生成：在LDO输入电压中先经过一个稳压电路或稳压芯片，产生稳定的参考电压。

2）电压差放大：通过误差放大器检测输出电压与参考电压之间的误差，并将其放大。

3）电流放大：将误差信号通过电流增益放大器转化为合适的控制电流。

4）调整输出：通过调整管控制电压降低输出电压，根据误差放大器的输出信号控制调整管的导通程度。

5）输出稳定：当输出电压与参考电压之间的误差达到最小时，误差放大器输出信号也达到最小，调整管基本不导通，输出电压稳定在目标电压处。

3.应用：LDO的应用广泛，特别是在需要稳定的电源电压方面。

其主要应用包括以下几个方面：-电子设备中的电源稳压：如智能手机、平板电脑、电视机等。

-通信系统：如无线基站、通信设备、路由器等。

-工业自动化控制系统：如PLC、传感器、机器人等。

-电源管理芯片：作为电源管理芯片的一部分，提供稳定的电源电压给其他器件。

ldo的基本原理LDO的基本原理LDO，即低压差线性稳压器（Low Drop Out Linear Regulator）是一种常见的电压稳压器件。

它的基本原理是通过降低输入输出之间的电压差，实现电压稳定输出。

LDO的工作原理相对简单，但它在电子设备中扮演着重要的角色。

一、基本原理LDO的基本原理是通过控制管内功耗来实现电压稳定输出。

简单来说，LDO中的输出端被连接到负载电阻上，输入端连接到电源，通过内部的稳压电路，将输入电压调整为稳定的输出电压，并将稳定的电压提供给负载电阻。

二、内部稳压电路LDO内部的稳压电路通常由参考电压源、误差放大器、功率晶体管和反馈网络组成。

参考电压源提供一个稳定的参考电压，误差放大器将输出电压与参考电压进行比较，产生误差信号。

功率晶体管根据误差信号的大小调整管内的电流，从而控制输出端的电压。

反馈网络用于将输出电压与误差放大器进行连接，形成闭环控制。

三、电压差和负载能力LDO的一个重要指标是电压差，即输入电压和输出电压之间的差值。

电压差越小，LDO的效果越好，因为输出电压更稳定。

一般来说，LDO的电压差在几百毫伏至数伏之间。

另一个重要指标是负载能力，即LDO能够提供的最大负载电流。

负载能力越大，LDO可以连接的负载越重，从而适用范围更广。

四、优点和应用LDO具有以下优点：1. 稳定性高：LDO通过负反馈控制输出电压，使其稳定性高，适用于对电压要求严格的应用场景。

2. 噪声低：LDO内部的稳压电路可以降低输入输出之间的噪声传导，提供更干净的电源。

3. 快速响应：LDO的输出电压变化能够快速响应负载的需求变化，提供稳定的电压输出。

4. 低功耗：LDO内部功耗较低，能够提供高效能力。

基于以上优点，LDO广泛应用于各种电子设备中，如移动通信设备、计算机和工业控制系统等。

在这些应用中，LDO可以提供稳定的电源，确保设备正常运行。

五、注意事项在使用LDO时，需要注意以下几点：1. 输入电压不能超过LDO的额定电压，否则可能导致稳压电路无法正常工作。

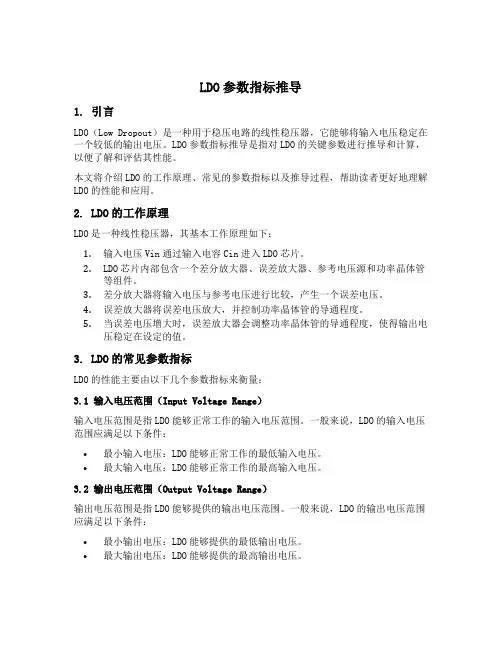

LDO参数指标推导1. 引言LDO（Low Dropout）是一种用于稳压电路的线性稳压器，它能够将输入电压稳定在一个较低的输出电压。

LDO参数指标推导是指对LDO的关键参数进行推导和计算，以便了解和评估其性能。

本文将介绍LDO的工作原理、常见的参数指标以及推导过程，帮助读者更好地理解LDO的性能和应用。

2. LDO的工作原理LDO是一种线性稳压器，其基本工作原理如下：1.输入电压Vin通过输入电容Cin进入LDO芯片。

2.LDO芯片内部包含一个差分放大器、误差放大器、参考电压源和功率晶体管等组件。

3.差分放大器将输入电压与参考电压进行比较，产生一个误差电压。

4.误差放大器将误差电压放大，并控制功率晶体管的导通程度。

5.当误差电压增大时，误差放大器会调整功率晶体管的导通程度，使得输出电压稳定在设定的值。

3. LDO的常见参数指标LDO的性能主要由以下几个参数指标来衡量：3.1 输入电压范围（Input Voltage Range）输入电压范围是指LDO能够正常工作的输入电压范围。

一般来说，LDO的输入电压范围应满足以下条件：•最小输入电压：LDO能够正常工作的最低输入电压。

•最大输入电压：LDO能够正常工作的最高输入电压。

3.2 输出电压范围（Output Voltage Range）输出电压范围是指LDO能够提供的输出电压范围。

一般来说，LDO的输出电压范围应满足以下条件：•最小输出电压：LDO能够提供的最低输出电压。

•最大输出电压：LDO能够提供的最高输出电压。

3.3 输出电压精度（Output Voltage Accuracy）输出电压精度是指LDO输出电压与设定输出电压之间的偏差。

一般来说，输出电压精度应满足以下条件：•输出电压偏差：LDO输出电压与设定输出电压之间的差值。

•输出电压精度：输出电压偏差与设定输出电压的比值，通常以百分比表示。

3.4 负载能力（Load Regulation）负载能力是指LDO在负载变化时输出电压的稳定性。

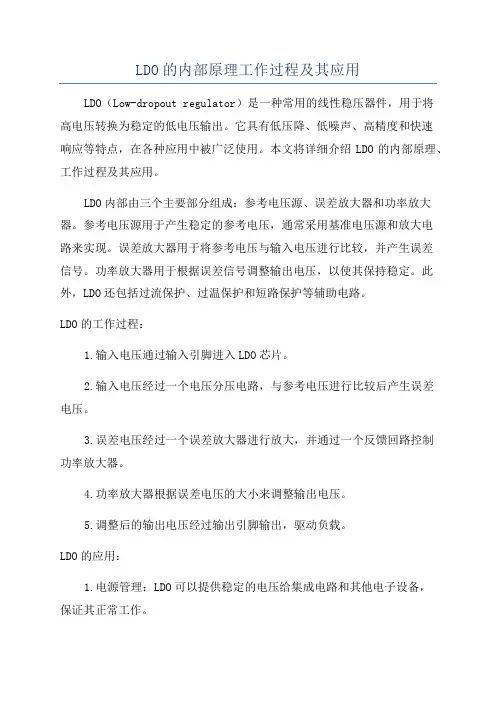

LDO的内部原理工作过程及其应用LDO（Low-dropout regulator）是一种常用的线性稳压器件，用于将高电压转换为稳定的低电压输出。

它具有低压降、低噪声、高精度和快速响应等特点，在各种应用中被广泛使用。

本文将详细介绍LDO的内部原理、工作过程及其应用。

LDO内部由三个主要部分组成：参考电压源、误差放大器和功率放大器。

参考电压源用于产生稳定的参考电压，通常采用基准电压源和放大电路来实现。

误差放大器用于将参考电压与输入电压进行比较，并产生误差信号。

功率放大器用于根据误差信号调整输出电压，以使其保持稳定。

此外，LDO还包括过流保护、过温保护和短路保护等辅助电路。

LDO的工作过程：1.输入电压通过输入引脚进入LDO芯片。

2.输入电压经过一个电压分压电路，与参考电压进行比较后产生误差电压。

3.误差电压经过一个误差放大器进行放大，并通过一个反馈回路控制功率放大器。

4.功率放大器根据误差电压的大小来调整输出电压。

5.调整后的输出电压经过输出引脚输出，驱动负载。

LDO的应用：1.电源管理：LDO可以提供稳定的电压给集成电路和其他电子设备，保证其正常工作。

2.模拟电路：LDO的低噪声和高精度特性使其成为模拟电路中的重要组成部分，用于提供稳定的参考电压和电源。

3.无线通信：LDO可以为射频模块、天线和功率放大器等提供稳定的电源，保证无线通信系统的性能。

4.汽车电子：LDO可以为汽车电子设备提供稳定的电源，如导航系统、音频系统和车载电脑等。

5.可穿戴设备：LDO的小尺寸和低功耗特性使其适用于可穿戴设备，如智能手表、智能眼镜和健康监测设备等。

6.工业控制：LDO可为工业控制系统提供稳定的电源，如PLC（可编程逻辑控制器）、传感器和执行器等。

总结：LDO是一种常用的线性稳压器件，其内部原理基于参考电压源、误差放大器和功率放大器等组成部分。

它具有低压降、低噪声、高精度和快速响应等特点，被广泛应用于电源管理、模拟电路、无线通信、汽车电子、可穿戴设备和工业控制等领域。

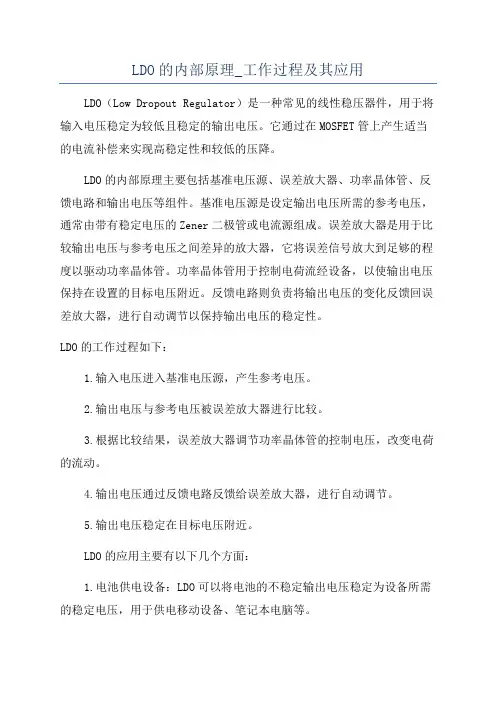

LDO的内部原理_工作过程及其应用LDO（Low Dropout Regulator）是一种常见的线性稳压器件，用于将输入电压稳定为较低且稳定的输出电压。

它通过在MOSFET管上产生适当的电流补偿来实现高稳定性和较低的压降。

LDO的内部原理主要包括基准电压源、误差放大器、功率晶体管、反馈电路和输出电压等组件。

基准电压源是设定输出电压所需的参考电压，通常由带有稳定电压的Zener二极管或电流源组成。

误差放大器是用于比较输出电压与参考电压之间差异的放大器，它将误差信号放大到足够的程度以驱动功率晶体管。

功率晶体管用于控制电荷流经设备，以使输出电压保持在设置的目标电压附近。

反馈电路则负责将输出电压的变化反馈回误差放大器，进行自动调节以保持输出电压的稳定性。

LDO的工作过程如下：1.输入电压进入基准电压源，产生参考电压。

2.输出电压与参考电压被误差放大器进行比较。

3.根据比较结果，误差放大器调节功率晶体管的控制电压，改变电荷的流动。

4.输出电压通过反馈电路反馈给误差放大器，进行自动调节。

5.输出电压稳定在目标电压附近。

LDO的应用主要有以下几个方面：1.电池供电设备：LDO可以将电池的不稳定输出电压稳定为设备所需的稳定电压，用于供电移动设备、笔记本电脑等。

2.通信设备：LDO可以将电网电压转换为电信设备所需的稳定工作电压，用于供电解码器、调制解调器等。

3.多媒体设备：LDO可以提供稳定的工作电压，用于供电音频放大器、音频编解码器、视频处理器等。

4.工业自动化设备：LDO可以将不稳定的电网电压稳定为设备所需的电压，用于供电PLC（可编程逻辑控制器）、传感器等。

5.电子系统集成：LDO可以为各类电子系统提供稳定的工作电压，用于供电微控制器、FPGA（现场可编程逻辑阵列）等。

总之，LDO通过其内部原理中的基准电压源、误差放大器、功率晶体管、反馈电路等组件，实现对输入电压的稳定转换和输出电压的自动调节。

它在各种电子设备中起到提供稳定工作电压的作用，广泛应用于电池供电设备、通信设备、多媒体设备、工业自动化设备和电子系统集成等领域。

LDO电路基本结构及工作原理分析LDO是低压差线性稳压器的简称，广泛的用于消费电子，医疗电子，汽车电子，通信设备等等各行各业。

可以说是无处不在，但是大家对LDO的工作原理是否清楚呢，下面就给大家简单的介绍下LDO的基本工作原理。

LDO是一种直流降压型的线性稳压器，其在输入电压或者负载发生变化的情况下仍然可以保持稳定的输出电压。

LDO电路具有体积小，噪声低，功耗低，应用简单等特点。

LDO电路基本结构包含电压基准源、误差放大器、调整管、反馈电阻四个模块，如图1所示。

其中电压基准源为误差放大器提供了高精度的基准电压，误差放大器、调整管以及反馈电阻组成了LDO的控制环路，当输入电压或者负载电流变化的时候，输出电压也要做出相应的变化，此时LDO通过它的控制环路的负反馈调节作用可以抑制输出电压的变化。

控制如下：当输入电压降低时，通过反馈电阻R1/R2的分压作用，反馈电压VFB 也相应的降低，基准电压源于误差放大器的反向输入端提供了稳定的参考电压，反馈电压VFB接误差放大器的正向输入端，误差放大器的输出电压相应减小，调整管的栅极电压降低，栅源电压差值增加，漏极电流增加，输出电压相应增加，抑制了输出电压的降低，从而保持在稳定的输出。

反之输入电压升高时的控制也类似，在这里就不多说。

LDO的主要性能指标包括压差电压、静态电流、效率、线性调整率、负载调整率、噪声等等。

以上几个参数是做LDO选型时最需要考虑的几个点。

现在的发展趋势是压差电压越来越低、静态电流越来越小、输出电流越来越大、输出噪声越来越低、外围器件需求越来越简单、封装体积越来越小等等。

MPS的LDO选型表见表1，标示出来的各项参数情况基本上都标示出来了，大家在选型的时候可以参考。

LDO原厂技术支持曾工：177****4538。

LDO原理结构及应用LDO（Low Dropout）是指低压差稳压器，是一种常用的线性稳压器件。

它的主要特点是在输入端和输出端之间的压差（Dropout Voltage）非常小，通常在0.1V以下。

LDO的原理和结构具体如下：原理：LDO的基本原理是通过内部的功率晶体管将输入电压稳定为输出电压。

它包括一个功率MOSFET晶体管、一个参考电压源、一个误差放大器和一个输出电压反馈回路。

LDO的工作过程如下：1.输入电压加入LDO的输入端，经过滤波电路后，供电给功率晶体管。

2.参考电压源提供一个稳定的参考电压。

3.误差放大器将输出端的电压和参考电压进行比较，产生误差信号。

4.误差信号通过控制功率晶体管的驱动电路，使其调整输出电压，使之稳定在设定值。

5.输出电压通过反馈回路回馈给误差放大器，作为比较的参考。

结构：LDO的结构主要由输入滤波电路、误差放大器、驱动电路和功率晶体管等部分组成。

输入滤波电路：LDO的输入端需要设计滤波电路，用以滤除输入电压的杂散干扰，并确保输入电压的稳定性。

误差放大器：误差放大器是LDO的核心部分，它将参考电压和输出电压进行比较，产生一个误差信号。

驱动电路：驱动电路根据误差信号调整功率晶体管的工作状态，控制输出电压的稳定。

功率晶体管：功率晶体管是LDO的输出级，根据驱动电路的控制，将输入电压稳定为设定的输出电压。

应用：LDO稳压器具有简单、可靠、成本低等优点，广泛应用于各种场合。

以下是LDO的几个主要应用领域：电子产品：LDO稳压器被广泛应用于各种电子产品，如手机、平板电脑、数码相机等。

这些产品对电路稳定性要求高，LDO通过降低输入和输出端的压差，提供稳定的电压供给。

通信设备：由于LDO稳压器的快速响应和高精度输出，它特别适用于通信设备的供电电路。

它可以提供稳定的电压，保证通信设备的正常运行。

汽车电子：随着汽车电子系统的发展，对电压稳定性和抗干扰能力的要求越来越高。

LDO稳压器可以在汽车电子系统中提供可靠的电源，确保各种设备的正常工作，如车载导航、音响系统等。

LDO稳压器工作原理详细分析随着便携式设备（电池供电）在过去十年间的快速增长，象原来的业界标准LM340和LM317这样的稳压器件已经无法满足新的需要。

这些稳压器使用NPN达林顿管，在本文中称其为NPN稳压器（NPN regulators）。

预期更高性能的稳压器件已经由新型的低压差（Low-dropout）稳压器（LDO）和准LDO稳压器（quasi-LDO）实现了。

NPN稳压器（NPN regulators）在NPN稳压器（图1：NPN稳压器内部结构框图）的内部使用一个PNP管来驱动NPN达林顿管（NPN Darlington pass transistor），输入输出之间存在至少1.5V～2.5V的压差（dropout voltage）。

这个压差为：Vdrop＝2Vbe＋Vsat（NPN稳压器）（1）LDO稳压器（LDO regulators）在LDO(Low Dropout)稳压器（图2：LDO稳压器内部结构框图）中，导通管是一个PNP管。

LDO的最大优势就是PNP管只会带来很小的导通压降，满载（Full-load）的跌落电压的典型值小于500mV，轻载（Light loads）时的压降仅有10～20mV。

LDO的压差为：Vdrop＝Vsat（LDO稳压器）（2）准LDO稳压器（Quasi-LDO regulators）准LDO（Quasi-LDO）稳压器（图3：准LDO稳压器内部结构框图）已经广泛应用于某些场合，例如：5V到3.3V转换器。

准LDO介于NPN稳压器和LDO稳压器之间而得名，导通管是由单个PNP管来驱动单个NPN管。

因此，它的跌落压降介于NPN稳压器和LDO之间：Vdrop＝Vbe＋Vsat（3）稳压器的工作原理（Regulator Operation）所有的稳压器，都利用了相同的技术实现输出电压的稳定（图4：稳压器工作原理图）。

输出电压通过连接到误差放大器（Error Amplifier）反相输入端（Inverting Input）的分压电阻（Resistive Divider）采样（Sampled），误差放大器的同相输入端（Non-inverting Input）连接到一个参考电压Vref。

ldo降压电路工作原理一、输入电压通过电感、滤波电容后进入LDO电路输入电压（Vin）首先通过电感，然后经过滤波电容，最后进入LDO电路。

电感的作用是阻止电流突变，平滑电流波动，而滤波电容则可以进一步滤除电压波动，为LDO电路提供更稳定的输入电压。

二、LDO内部的参考电压与输出电压进行比较在LDO电路内部，有一个参考电压（Vref）和一个输出电压（Vout）。

参考电压是由电路内部生成的，它反映了期望的输出电压水平。

输出电压则是由LDO电路的实际输出产生的。

通过比较参考电压和输出电压，LDO电路可以判断是否需要进行电压调节。

三、通过反馈回路调整控制管的通断来控制LDO的输出电压反馈回路是LDO电路的重要组成部分，它连接着输出电压和参考电压。

当输出电压偏离参考电压时，反馈回路会发出信号，调整控制管的通断状态。

如果输出电压高于参考电压，控制管会断开，减少电流通过功率晶体管；如果输出电压低于参考电压，控制管会导通，增加电流通过功率晶体管。

通过这种方式，LDO电路可以动态地调整输出电压，使其保持在期望的水平。

四、当输入电压高于输出电压时，LDO内部的功率晶体管打开当输入电压高于输出电压时，LDO电路需要降低输出电压以匹配负载需求。

此时，LDO内部的功率晶体管会打开，允许一部分电流通过它来降低输出电压。

这个过程中，输入电压几乎保持不变，因此称为"降低压降"(Low Dropout)。

五、总结LDO降压电路以其简单、稳定和低功耗的特点在电子设备中得到广泛应用。

其工作原理主要包括输入电压通过电感、滤波电容后进入LDO电路，内部参考电压与输出电压进行比较，并通过反馈回路调整控制管的通断来控制输出电压。

当输入电压高于输出电压时，功率晶体管打开以降低输出电压，同时保持输入电压几乎不变。

ldo串联电阻摘要：1.概述ldo 串联电阻2.ldo 串联电阻的工作原理3.ldo 串联电阻的优缺点4.ldo 串联电阻的应用领域5.结论正文：1.概述ldo 串联电阻ldo 串联电阻，全称为低压差线性稳压器串联电阻，是一种电子元器件，主要用于电源电路中，以实现稳定输出电压的功能。

它通过将一个串联电阻与一个线性稳压器相结合，能够在输入电压变化时提供稳定的输出电压。

2.ldo 串联电阻的工作原理ldo 串联电阻的工作原理主要基于线性稳压器和串联电阻的联合作用。

当输入电压发生变化时，线性稳压器会自动调整输出电压，使它保持在一个恒定范围内。

而串联电阻则起到分压作用，将输入电压的一部分转化为稳定的输出电压。

这样，即使输入电压波动较大，输出电压也能保持稳定。

3.ldo 串联电阻的优缺点ldo 串联电阻具有以下优点：- 输入电压范围宽，适用性强- 输出电压稳定，波动小- 功耗低，效率高- 电流容量大，能够满足多种应用需求然而，ldo 串联电阻也存在一些缺点：- 电流噪声较大，可能影响电路性能- 电流调整率较低，对于动态负载调整能力有限- 存在一定的压差，可能影响输出电压的精确度4.ldo 串联电阻的应用领域ldo 串联电阻广泛应用于各种电子设备和电路中，如电源电路、通信设备、计算机硬件、家电产品等。

在这些应用领域，ldo 串联电阻能够有效地保证电路的稳定性，提高设备的性能和使用寿命。

5.结论总的来说，ldo 串联电阻是一种具有广泛应用前景的电子元器件，能够有效地解决电源电路中的电压稳定性问题。

然而，它也存在一些缺点，需要在具体应用中进行权衡和选择。

ldo修调原理LDO修调原理引言：低压差稳压器（Low Dropout Regulator，简称LDO）是一种常见的电子元件，其主要功能是将输入电压稳定在设定的输出电压上。

LDO 的修调原理是指在输出电压变动时，通过内部电路的调整，使得输出电压能够保持在设定的值上。

本文将详细介绍LDO的修调原理及其工作原理。

一、LDO的基本原理LDO主要由一个差动放大器、一个误差放大器、一个比较器和一个功率放大器组成。

其基本工作原理是通过反馈控制，将输出电压与参考电压进行比较，然后根据差值调整控制回路，使输出电压保持恒定。

二、LDO的修调原理LDO的修调原理是指在输出电压发生变动时，通过内部电路的调整，使得输出电压能够保持在设定的值上。

LDO的修调原理主要包括以下几个方面：1. 反馈控制回路：LDO内部包含一个反馈控制回路，用于将输出电压与参考电压进行比较。

如果输出电压低于参考电压，控制回路会通过增大输出电流来提高输出电压；反之，如果输出电压高于参考电压，控制回路会通过减小输出电流来降低输出电压。

2. 建立稳定的参考电压：LDO的修调原理还需要建立一个稳定的参考电压作为参考。

通常情况下，LDO内部会使用电流源和电压参考器等元件来生成一个稳定的参考电压，用于与输出电压进行比较。

3. 输出电容的作用：LDO的输出端通常会连接一个输出电容，其主要作用是提供稳定的输出电压。

当输出电流突然变化时，输出电容可以提供额外的电流，保持输出电压的稳定性。

4. 控制回路的调整：LDO的修调原理还需要对控制回路进行调整，以保持输出电压的稳定。

调整控制回路可以通过改变反馈电阻、增大稳定电容等方式来实现。

三、LDO的工作原理LDO的工作原理是在基本原理的基础上，通过反馈控制和修调原理来实现稳定的输出电压。

其工作流程如下：1. 输入电压：LDO的输入端连接至电源电压，通常为较高的直流电压。

输入电压通过LDO的差动放大器进行放大，然后传递到误差放大器。

ldo串联电阻摘要：1.概述ldo 串联电阻2.ldo 串联电阻的工作原理3.ldo 串联电阻的应用领域4.ldo 串联电阻的优缺点5.结论正文：1.概述ldo 串联电阻ldo 串联电阻，全称为低压差线性稳压器串联电阻，是一种电子元器件，主要应用于电源管理领域。

它的作用是在电源系统中，通过调整串联电阻的阻值，使得输出电压稳定在一定的范围内，从而保证电子设备的正常工作。

2.ldo 串联电阻的工作原理ldo 串联电阻的工作原理主要基于基尔霍夫电压定律。

当电源电压变化时，通过改变串联电阻的阻值，使得输入电压与输出电压之差保持恒定。

具体来说，当输入电压升高时，需要增加串联电阻的阻值，使得输出电压降低；反之，当输入电压降低时，需要减小串联电阻的阻值，使得输出电压升高。

通过这种方式，ldo 串联电阻能够实现对输出电压的精确控制。

3.ldo 串联电阻的应用领域ldo 串联电阻广泛应用于各种电源管理场合，如笔记本电脑、手机、摄像机等便携式电子产品，以及工业控制、通信设备等领域。

在这些应用中，ldo串联电阻能够有效地保证电子设备的稳定运行，提高设备的可靠性和使用寿命。

4.ldo 串联电阻的优缺点ldo 串联电阻具有以下优点：a.结构简单，易于实现和调试；b.输出电压稳定性高，能够满足各种电源管理需求；c.响应速度快，能够适应不同电源波动环境；d.耐压能力强，能够承受较高的输入电压。

然而，ldo 串联电阻也存在一定的缺点：a.功耗较高，尤其是在高功率应用场合；b.电流容量有限，不适用于大电流应用场合。

5.结论总的来说，ldo 串联电阻作为一种常见的电源管理器件，具有结构简单、输出电压稳定性高等优点，广泛应用于各种电子设备中。
