拨叉零件的工艺规程及夹具设计

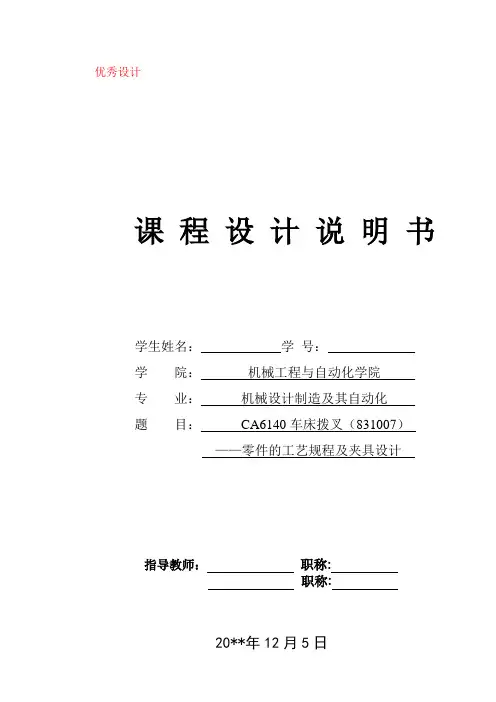

优秀设计课程设计说明书学生姓名：学号：学院：机械工程与自动化学院专业：机械设计制造及其自动化题目：CA6140车床拨叉（831007）——零件的工艺规程及夹具设计指导教师：职称:职称:20**年12月5日目录1.前言………………………………………………………………………（１）2.零件的分析………………………………………………………………（１）2.1零件的作用……………………………………………………………（１）2.2零件的工艺分析………………………………………………………（１）3.确定生产类型……………………………………………………………（２）4.确定毛坯…………………………………………………………………（２）4.1确定毛坯种类…………………………………………………………（２）4.2确定铸件加工余量及形状……………………………………………（２）4.3绘制铸件零件图………………………………………………………（３）5.工艺规程设计……………………………………………………………（３）5.1选择定位基准…………………………………………………………（４）5.2制定工艺路线…………………………………………………………（５）5.3选择加工设备和工艺设备……………………………………………（５）5.4机械加工余量、工序尺寸及公差的确定……………………………（６）6.夹具设计………………………………………………………………（１３）6.1问题的提出……………………………………………………（１３）6.2夹具设计………………………………………………………（１３）6.3钻床夹具的装配图………………………………………………（１４）7.参考文献…………………………………………………………………（１５）1前言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

拨叉（831006型号）工艺规程及专用夹具设计（完整版）拨叉(831006型号)工艺规程及专用夹具设计(完整版)目录一、零件的分析........................................................................................ 2 （一）零件的作用.................................................................................. 2 （二）零件的工艺分析.......................................................................... 2 二．工艺规程设计.................................................................................... 2 1，确定生产类型...................................................................................... 2 2，确定毛坯的制造形式.......................................................................... 2 3，基面的选择........................................................................................... 2 4，制定工艺路线...................................................................................... 3 三．夹具设计........................................................................................... 12 （一）问题的提出............................................................................... 12 （二）夹具设计.. (12)一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。

摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。

此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。

本设计先加工孔后加工面。

将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。

基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。

主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。

加工时是用镗床镗孔。

最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。

整个加工过程选用了钻床、铣床和镗床。

工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。

因此生产效率较高，适用于大批量、流水线上加工。

能够满足设计要求。

关键词加工工艺，定位，夹紧，专用夹具AbstractThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录序言 (1)1零件的工艺分析及生产类型的确定 (2)1.1零件的工艺分析 (2)1.2零件的生产类型 (2)2选择毛坯，绘制毛坯图 (3)2.1选择毛坯 (3)2.2确定机械加工余量 (3)2.3确定毛坯尺寸 (3)2.4设计毛坯 (3)3 选择加工方法，制定工艺路线 (4)3.1定位基准的选择 (4)3.2零件表面加工方法的选择 (4)3.3.制定工艺路线 (4)4.工序设计 (6)4.1 选择加工设备与工艺装备 (6)4.2确定工序尺寸（工序XIV） (6)5确定切削用量及基本时间（工序4） (8)5.1切削用量的计算 (8)5.2时间定额的计算 (8)6夹具设计 (10)6.1定位方案 (10)6.2夹紧机构 (10)6.3 对刀装置 (10)6.4夹具与机床连接元件 (10)6.5夹具体 (10)7设计体会 (11)参考文献 (12)序言机械制造技术基础课程设计是大学必修课程，它是在学习了大部分专业课，尤其是机械制造技术基础以后进行的一个注重实践性教学环节，使我们做到学以致用。

拨叉(831008)的加工工艺及钻20孔的夹具设计本文描述了CA6140车床拨叉（型号）零件的机械加工工艺规程及加工φ20孔的钻床夹具设计。

首先介绍了课程设计的重要性和个人的期望。

然后对零件进行了分析, 包括零件的作用和材料特性, 以及加工表面之间的位置要求。

接着设计了工艺规程, 包括毛坯的制造形式和基面的选择。

最后介绍了钻床夹具的设计和加工工艺过程综合卡片。

在零件的分析部分, 对拨叉的作用和结构进行了详细介绍, 并提出了加工表面位置精度要求。

在工艺规程设计部分, 选择了木摸手工砂型铸件毛坯, 并选用铸件尺寸公差等级为CT-12.在钻床夹具设计部分, 设计了一种可靠的夹具, 并提供了加工工艺过程综合卡片, 以确保加工精度和效率。

1.粗、精加工基准的选择为了保证零件的加工精度和装夹准确方便, 我们需要选择合适的基准。

根据“基准重合”原则和“基准统一”原则, 我们以粗加工后的上底面为主要的定位精基准, 以两个小头孔外圆柱表面为辅助的定位精基准。

2.制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求,以及加工方法所能达到的经济精度, 在生产纲领已确定的情况下, 我们考虑采用万能性机床配以专用工卡具, 并尽量使工序集中来提高生产率。

除此之外, 还应当考虑经济效果, 以便使生产成本尽量下降。

根据《机械制造工艺设计简明手册》, 我们选择以下工艺路线方案:1.粗、精铣Φ32的上端面, 以Φ32的外圆面为粗基准, 采用X51立式铣床加专用夹具；2.钻、扩、铰、精铰Φ20孔, 以Φ32的上端面为基准, 采用Z525立式钻床加专用夹具；3.粗、精铣Φ32和Φ72的下端面, 以Φ32的内圆面为基准。

采用X51立式铣床加专用夹具；4.粗、精铣Φ72的上端面, 以Φ32的下端面为基准。

采用X51立式铣床加专用夹具；5.铣断, 采用X60卧式铣床加专用夹具；6.粗、精镗Φ50孔, 以Φ32的下端面为基准；7.钻Φ4通孔, 钻M6孔；8.用三面刃铣刀铣斜槽面；3.机械加工余量、工序尺寸及毛皮尺寸的确定针对“CA6140车床拨叉”零件材料为HT200, 硬度200HBW, 毛坯重量1.2KG, 生产类型大中批量, 铸造毛坯的情况, 我们需要确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸。

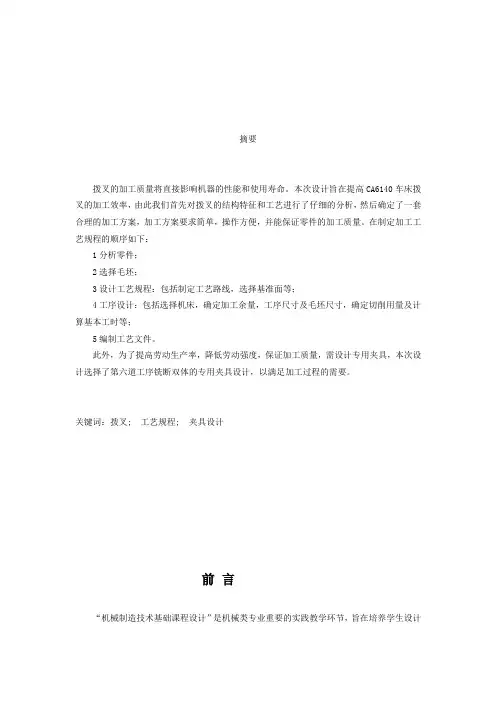

摘要拨叉的加工质量将直接影响机器的性能和使用寿命。

本次设计旨在提高CA6140车床拨叉的加工效率，由此我们首先对拨叉的结构特征和工艺进行了仔细的分析，然后确定了一套合理的加工方案，加工方案要求简单，操作方便，并能保证零件的加工质量。

在制定加工工艺规程的顺序如下：1分析零件；2选择毛坯；3设计工艺规程：包括制定工艺路线，选择基准面等；4工序设计：包括选择机床，确定加工余量，工序尺寸及毛坯尺寸，确定切削用量及计算基本工时等；5编制工艺文件。

此外，为了提高劳动生产率，降低劳动强度，保证加工质量，需设计专用夹具，本次设计选择了第六道工序铣断双体的专用夹具设计，以满足加工过程的需要。

关键词：拨叉; 工艺规程; 夹具设计前言“机械制造技术基础课程设计”是机械类专业重要的实践教学环节，旨在培养学生设计“机械加工工艺规程”和“机床卡具”的工程实践能力。

机械制造工艺规程课程设计是在我们完成了全部基础课、技术基础课、一部分专业课进行的。

大学两年半年来对机械相关知识学习的一次总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，我们应该得到下述几方面的锻炼：1、能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸的确定等问题，保证零件的加工质量。

2 、提高机械结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3 、学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

由于能力有限，本课程设计尚有很多不足之处，希望老师给予指导。

目录前言 (1)1. 零件的工艺分析 (3)1.1 零件的用途 (3)1.2 审查零件的工艺性 (4)1.3 零件的生产类型 (4)2 、确定毛坯、绘制毛皮的简图 (5)2.1 选择毛坯 (5)2.2确定毛坯的尺寸公差和机械加工余量 (5)3. 拟定拨叉工艺路线 (5)3.1 定位基准的选择 (5)3.2确定工艺路线 (6)4. 机械加工余量、工序尺寸及公差的确定: (6)1.圆柱表面工序尺寸： (6)2.平面工序尺寸： (7)精铣φ50孔端面 (7)5. 确定切削用量及基本工时 (8)工序4 (8)工序5 (8)6. 专用夹具设计 (9)(一)问题的提出 (9)(二)夹具设计 (9)总结 (10)致谢 (11)参考文献 (12)1. 零件的工艺分析1.1 零件的用途参阅车CA6140 831008零件图题目所给的零件是CA6140车床的拨叉，它位于车床变速机构中，主要起换挡作用，使按照工作者的要求工作主轴回转运动，获得所需的速度和扭矩。

课程设计报告（理工类）题目拨叉工艺规程及专用夹具设计课程名称机械制造技术基础目录第二节拨叉的工艺分析及生产类型的确定 3一、拨叉的用途 3二、拨叉的用途 3三、审查拨叉的工艺性 5四、确定拨叉的生产类型 6第二节确定毛坯、绘制毛坯简图 6一、选择毛坯 6二、绘制拨叉锻造毛坯简图 6三、确定毛坯的尺寸公差和机械加工余量 6第三节拟定拨叉工艺路线 8一、定位基准的选择 9二、各表面加工方案的确定 9三、加工阶段的划分 10四、工序的集中与分散 10五、确定工艺路线 10六、机床设备及工艺装备的选用 11七确定工艺路线 11第四节确定加工余量和工序尺寸12 一工序1和工序2——加工拨叉头两端面至设计尺寸12二、工序5和工序8——加工拨叉脚两端面至设计尺寸 15第五节确定切削用量及时间额定 17一、确定切削用量 17二、时间定额的计算 20工序卡片23课程设计示例及相关内容讲解图2-1、图2-2分别为某拖拉机用拨叉零件的零件图和三维图样。

已知：零件材料为35钢，重量为4.5kg，年产量Q=3000台/年，m=1件/台。

试为该拨叉零件编制工艺规程。

第一节零件的工艺分析及生产类型的确定一、零件的作用该拨叉应用在某拖拉机变速箱的换档机构中。

拨叉头以孔套在变速叉轴上，并用销钉经孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。

当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑动，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。

该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。

该零件的主要工作表面为拨叉脚两端面、叉轴孔Ф30+0.021 0mm(H7)和锁销孔Ф8+0.015 0mm(H7)，在设计工艺规程时应重点予以保证。

二、拨叉的技术要求该拨叉形状特殊、结构简单，属典型的叉杆类零件。

目录1、零件的分析 (1)1.1 零件的作用 (1)1.2 零件的工艺分析 (1)1.3 位置要求： (1)2、工艺规程设计 (2) (2)2.2 基面的选择 (3)2.2.1 粗基准的选择： (3)2.2.2 精基准的选择： (3)2.3 制定工艺路线 (4)2.3.1 工艺路线方案一： (4)2.3.2 工艺路线方案二 (4)2.3.3 工艺方案的比较与分析 (5)2.4 机械加工余量、工序尺寸及公差确实定: (6)3、确定切削用量及基本工时 (8)3.1工序Ⅰ (8)Ⅱ (9)Ⅲ (10)Ⅳ (11) (12)3.6工序Ⅴ (13)Ⅵ (13)Ⅷ (14)4、夹具设计 (15) (15) (16) (16) (16) (16)参考文献: (17)11 零 件 的 分 析1.1 零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22mm 孔与操纵机构相连，二下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的外表以及加工外表之间的位置要求。

需要加工的外表：1.小孔的上端面、大孔的上下端面；0.021022+-Φmm 以及与此孔相通的8Φmm 的锥销孔、8M 螺纹孔； 55Φmm ；1.3 位置要求：小头孔上端面与小头孔中心线的垂直度误差为、大孔的上下端面与小头孔中心线的垂直度误差为。

由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能到达的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证2 工艺规程设计零件材料为HT200。

拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。

- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。

2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。

- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。

3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。

- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。

4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。

- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。

5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。

- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。

铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。

2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。

- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。

3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。

- 可使用V型槽或定位销等装置来实现准确定位。

4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。

- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。

5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。

- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。

6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。

- 可使用防护罩、安全开关等措施来提高安全性。

以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。

课程设计说明书拨叉零件的机械加工工艺规程及铣床夹具设计设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（大批量生产）目录目录 (1)摘要 (2)1.绪论 (3)1.1课题背景及意义 (5)1.2CA6140型普通车床简介 (6)1.3夹具的发展趋势 (7)1.4拨叉的加工工艺 (8)1.5小结…………………………………………………………2.拨叉C的加工工艺规程设计 (8)2.1零件的分析 (9)2.1.1零件的作用......................................................2.2确定生产类型 (9)2.3确定毛坯 (9)2.3.1确定毛坯种类2.3.2确定铸件加工余量及形状2.3.3绘制铸件零件图2.4工艺工程设计 (10)2.4.1选择定位基准2.4.2制定工艺路线2.4.3选择加工设备和工艺设备2.4.4机械加工余量、工序尺寸及公差的确定2.5确定切削用量及基本尺寸 (10)2.6小结3.铣床专用夹具设计 (10)3.1铣床夹具 (11)3.11铣床夹具的主要类型 (11)3.12铣床夹具设计要点 (11)3.2夹紧装置 (12)3.2.1夹紧装置的组成 (12)3.2.2对夹紧装置的基本要求 (12)3.2.3夹紧力的作用点及其方向3.2.4基本夹具结构3.3夹具的设计3.4.1定位基准的选择3.4.2制定夹具方案3.4.3夹具元件的选择3.4.4定位元件的选择3.5小结4.结论 (13)5.致谢 (13)6.参考文献 (14)机械制造技术基础课程设计目录序言 (3)一.零件的分析 (3)1.1零件的作用 (3)1.2零件的工艺分析 (4)二.工艺规程设计 (5)2.1确定毛坯制造形式 (5)2.2基面选择 (5)2.3工艺路线方案 (6)2.4机床的选择 (6)2.5机械加工余量、工序尺寸及公差的确定 (7)2.6夹具设计 (11)三.参考文献 (13)四.小结 (14)序言机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。

课程设计（论文）任务及评语目录第一章零件工艺性分析 0第二章生产纲领计算及生产类型的确定 0第三章毛坯种类及制造方法 0第四章拟定工艺路线 (1)4.1定位基准确定 (1)4.2各表面加工方案确定 (1)4.3工序安排 (1)第五章计算各工序的加工余量、工序尺寸及公差 (3)5.1粗铣，半精铣，精铣右端面工序尺寸及公差确定 (3)5.2粗铣，半精铣，精铣左端面工序尺寸及公差确定 (3)5.3Φ20孔工序尺寸及公差确定 (4)5.4拨叉脚内表面工序尺寸及公差确定 (4)5.5Φ5销孔工序尺寸及公差确定 (5)第六章各工序机床、刀具、量具、夹具的选择 (6)第七章工序切削用量和时间定额计算 (7)7.1粗铣，半精铣，精铣右端面 (7)7.2粗铣，半精铣，精铣右端面 (9)7.3粗扩，精扩，铰Φ20孔 (9)7.4粗铣、半精铣拨叉脚内表面 (11)7.5钻，粗铰，精铰Φ5孔 (12)第八章工艺规程的编制 (15)第九章专用夹具设计 (15)9.1方案分析 (15)9.2定位误差的计算： (15)9.3夹紧力的计算： (15)第十章设计体会 (16)参考文献 (16)附录 (17)第一章零件工艺性分析拨叉零件的作用：用在变速箱换挡机构中，通过叉轴孔Φ20安装在变速叉轴上，销钉经拨叉上Φ5孔与叉轴固定，齿轮在拨叉脚内，操纵拨叉头部带动拨叉使拨叉脚内表面拨动齿轮换挡≥745MPa ,硬度HB 231-304。

本题目零件材料为球墨铸铁Q745-5,其力学性能:σb毛坯形式为铸件，轻型零件，生产纲领为大量批生产。

分析零件图，此零件需加工表面为拨叉两端面,Φ20通孔，Φ5销孔以及拨叉脚内表面。

拨叉两端面和拨叉内表面加工精度可由铣削加工保证，Φ20孔和Φ5销孔加工精度可由钻，扩，铰一次加工就可以达到要求，所有加工表面都可在正常生产条件下，采用较经济的方法保质保量地加工出来。

由此可见，该零件的工艺性很好。

第二章生产纲领计算及生产类型的确定生产纲领：N=Qn（1+a%）(1+b%)=10000×(1+0.001)(1+0.001)=10020.01 件/年生产类型：查《机械制造基础课程设计指导教程》∵质量0.15kg<4kg∴由表1-4知该零件属于轻型零件（P5）∵10020大于5000∴由表1-5知该零件属于大批生产第三章毛坯种类及制造方法毛坯材料为球墨铸铁Q745-5，根据零件生产类型，制造精度，原材料，加工余量等综合选择砂型铸造，因为是大批生产，采用砂型机器铸造。

机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。

所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。

1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。

由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。

经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。

2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。

拨叉工艺规程及专用夹具设计课程设计报告课程设计报告（理工类）题目拨叉工艺规程及专用夹具设计课程名称机械制造技术基础院部名称龙蟠专业车辆工程班级M10车辆工程学生姓名包徐平学号1021106013指导教师智淑亚金陵科技学院教务处制目录第二节拨叉的工艺分析及生产类型的确定 3一、拨叉的用途 3二、拨叉的用途 3三、审查拨叉的工艺性 5四、确定拨叉的生产类型 6 第二节确定毛坯、绘制毛坯简图 6一、选择毛坯 6二、绘制拨叉锻造毛坯简图 6三、确定毛坯的尺寸公差和机械加工余量 6 第三节拟定拨叉工艺路线 8一、定位基准的选择 9二、各表面加工方案的确定 9三、加工阶段的划分10四、工序的集中与分散10五、确定工艺路线10六、机床设备及工艺装备的选用11七确定工艺路线 11第四节确定加工余量和工序尺寸12 一工序1和工序2——加工拨叉头两端面至设计尺寸12二、工序5和工序8——加工拨叉脚两端面至设计尺寸 15第五节确定切削用量及时间额定 17一、确定切削用量 17二、时间定额的计算 20工序卡片23课程设计示例及相关内容讲解图2-1、图2-2分别为某拖拉机用拨叉零件的零件图和三维图样。

已知：零件材料为35钢，重量为4.5kg，年产量Q=3000台/年，m=1件/台。

试为该拨叉零件编制工艺规程。

第一节零件的工艺分析及生产类型的确定一、零件的作用该拨叉应用在某拖拉机变速箱的换档机构中。

拨叉头以孔套在变速叉轴上，并用销钉经孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。

当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑动，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。

该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。

该零件的主要工作表面为拨叉脚两端面、叉轴孔Ф30+0.021 0mm(H7)和锁销孔Ф8+0.015 0mm(H7)，在设计工艺规程时应重点予以保证。

攀枝花学院本科毕业设计摘要摘要此次设计是对拨叉零件的加工工艺和夹具设计，其零件为锻件，具有体积小，零件复杂的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具，特别的对于加工大头孔、槽和钻小头孔斜面小孔的工序中，选一面两销的定位方式，并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。

关键词拨叉，加工工艺，专用夹具，设计I攀枝花学院毕业设计ABSTRACTABSTRACTThis design is to dials forks the components the processing craft and the jig design, its components are the forging, has the volume to be small, components complex characteristic,Because the surface is easier than the hole to process, when formulation technological process, first the machined surface, then processes other take the surface as the datum,In which various working procedures jig all uses the unit clamp, special regarding processes the big end of hole, the trough and drills the capitellum hole incline eyelet in the working procedure, Chooses locate mode which two sells at the same time, and operates the simple manual clamp way clamp, its organization design is simple, the convenience also can satisfy the request.Key words：Dials the fork, the processing craft, unit clamp, designII攀枝花学院毕业设计目录目录摘要 (I)ABSTRACT (Ⅱ)1绪论 (1)2 拨叉的分析 (2)2.1拨叉的工艺分析 (2)2.2拨叉的工艺要求 (2)3工艺规程设计 (5)3.1加工工艺过程 (5)3.2确定各表面加工方案 (5)3.2.1影响加工方法的因素 (5)3.2.2加工方案的选择 (6)3.3确定定位基准 (6)3.2.1粗基准的选择 (6)3.2.1精基准选择的原则 (7)3.4工艺路线的拟订 (7)3.4.1工序的合理组合 (8)3.4.2工序的集中与分散 (8)3.4.3加工阶段的划分 (9)3.4.4加工工艺路线方案的比较 (10)3.5拨叉的偏差，加工余量，工序尺寸及毛坯尺寸的确定 (12)3.5.1毛坯的结构工艺要求 (12)3.5.2拨叉的偏差计算 (12)3.6确定切削用量及基本工时（机动时间） (14)3.7时间定额计算及生产安排 (22)4 镗孔夹具设计 (25)4.1研究原始质料 (25)4.2定位、夹紧方案的选择 (25)4.3切削力及夹紧力的计算 (25)1攀枝花学院毕业设计目录4.4误差分析与计算 (27)4.5零、部件的设计与选用 (28)4.5.1定位销选用 (28)4.5.2夹紧装置的选用 (29)4.6夹具设计及操作的简要说明 (29)5 铣槽夹具设计 (30)5.1研究原始质料 (30)5.2定位基准的选择 (30)5.3切削力及夹紧分析计算 (30)5.4误差分析与计算 (32)5.5零、部件的设计与选用 (33)5.5.1定位销选用 (33)5.5.2夹紧装置的选用 (33)5.5.3 定向键与对刀装置设计 (33)5.6夹具设计及操作的简要说明 (36)6 钻孔夹具设计 (37)6.1研究原始质料 (37)6.2定位基准的选择 (37)6.3切削力及夹紧力的计算 (37)6.4误差分析与计算 (38)6.5零、部件的设计与选用 (39)6.5.1定位销选用 (39)6.5.2夹紧装置的选用 (40)6.5.3 钻套、衬套、钻模板设计与选用 (40)6.6夹具设计及操作的简要说明 (41)结论 (42)参考文献 (43)致谢 (44)2攀枝花学院毕业设计 1 绪论1绪论机械设计制造及其夹具设计是我们融会贯通四年所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工作岗位打下良好的基础。

拨叉加工工艺规程及其钻Φ22孔的夹具设计摘要：本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

拨叉加工工艺规程及其钻Φ22孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。

在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺；工序；切削用量；夹紧；定位；误差序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。

机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。

我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。

从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

拨叉的加工工艺规程及其钻Φ22孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。

本次设计也要培养自己的自学与创新能力。

因此本次设计综合性和实践性强、涉及知识面广。

所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。

1.零件的工艺性分析1.1拨叉的用途题目给定的零件是CA6140拨叉,它位于车床变速机构中，主要其换挡作用。

车床拨叉零件的机械加工工艺规程及夹具设计车床拨叉是车载变速器的重要组成部分，常用于实现变速器的换档操作。

作为一种常见的机械零件，它需要经过复杂的机械加工过程才能制作完成。

本文主要介绍车床拨叉零件的机械加工工艺规程及夹具设计。

一、车床拨叉零件的机械加工工艺规程1. 材料准备车床拨叉通常使用优质合金钢材料制作，需要经过材料筛选和加工前的预热处理等工序。

在材料筛选阶段，需要根据零件的尺寸和要求选择合适的材料，避免材料的硬度和强度不足导致工件变形或断裂等质量问题。

预热处理的目的是为了提高材料的延展性和塑性，降低加工难度，避免机械加工过程中的不合格品。

2. 加工工序车床拨叉零件的机械加工工序主要包括车削、铣削、钻孔、焊接等几个环节。

具体操作步骤如下：（1）车削切削：先将材料切出所需长度，然后进行车削，车削的目的是为了将工件的粗糙表面处理成光滑平整的表面，为下一步的铣削做好铺垫。

（2）铣削：切换工具，进行铣削加工，铣削的目的是为了将工件的两端或某些不规则部位进行修整。

使用铣床时，需要进行合理的刀具选择和切削参数调整，以提高加工效率和加工质量。

（3）钻孔：将工件定位在车床上，进行钻孔加工，钻孔的位置需要提前预留，钻孔加工需要根据工件的要求和尺寸来选择合适的钻头，以确保孔径符合要求。

（4）焊接：根据工艺要求进行焊接加工，将不同零部件进行组合，成为一个完整的车床拨叉。

3. 检测和测试生产过程中，需要对车床拨叉零件进行多次检测和测试，以确保最终产品符合质量要求。

主要检测和测试包括检测工艺是否正确、工件尺寸是否合规、表面是否粗糙等方面。

检测和测试的目的是有效地控制生产质量，同时降低不合格品率。

二、夹具设计车床拨叉零件的加工需要使用夹具进行固定，夹具的设计和制作对于加工质量有着至关重要的影响。

夹具需要满足以下需求：1. 稳定性：夹具需要具备稳定性，能够使工件在加工过程中保持固定位置，避免因震动而引起的误差和变形。

2. 定位精度：夹具需要提供准确的定位，以确保每次加工的位置一致，避免加工误差，提高加工精度。

拨叉加工工艺路线制定及夹具设计摘要拨叉是一种常用的齿轮传动部件，广泛应用于工程机械、汽车等领域。

拨叉的加工工艺路线的制定及夹具设计对于提高生产效率、保证产品质量至关重要。

本文将介绍拨叉加工工艺路线的制定过程，包括工艺规程、加工工序、工艺参数的确定，并重点探讨拨叉加工夹具的设计原则和方法。

一、拨叉加工工艺路线的制定过程拨叉加工工艺路线的制定是基于产品的设计要求和工艺性能的分析，旨在确定具体的加工工序和工艺参数，以实现产品的高效加工和优质制造。

1. 工艺规程的确定工艺规程是加工工艺路线制定的基础，它是根据产品的设计要求和工艺性能，确定的各个加工工序和工艺参数的详细规定。

具体包括以下内容：•拨叉加工工序的排列顺序：根据产品的结构特点和加工工序之间的依赖关系，确定拨叉加工的工艺流程，确保加工工序之间的合理衔接和协调。

•加工工序的分解与组合：将拨叉的加工过程分解为若干个子工艺，并确定各个子工艺之间的顺序关系。

同时，要考虑到工序之间的依赖关系和可能存在的并行加工过程。

•工艺参数的设定：根据产品的设计要求和材料的特性，确定拨叉加工过程中的各个工艺参数，如加工速度、切削深度、进给速度等。

同时，要根据实际情况进行综合考虑，以保证产品质量和加工效率的平衡。

2. 加工工序的确定加工工序的确定是基于工艺规程的要求，考虑到产品的结构特点和加工工艺的特点，确定拨叉加工的具体工序。

一般包括以下几个方面：•材料的准备和加工前处理：包括原材料的检验、切割和清洗等工作，确保原材料的质量符合要求。

•切削加工：采用切削方式对拨叉进行加工，包括铣削、车削、钻孔等工序。

根据工艺规程，确定各个工序中的刀具选择、切削速度和进给速度等工艺参数。

•热处理：对拨叉进行热处理，以提高其硬度和强度，常用的热处理方法包括淬火、回火等。

•表面处理：对拨叉进行表面处理，如研磨、抛光等，以提高其表面质量和光洁度。

•检验和组装：对加工后的拨叉进行检验，以确保其质量符合要求。

机械制造工艺学课程设计题目：拨叉零件的机械加工工艺及钻Φ20孔工序的专用夹具设计姓名：班级：学号：指导教师：教师职称：目录1、零件的分析 (1) (1) (1)2、工艺规程设计 (2) (2) (2) (2)2.4机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3、确立切削用量及基本工时 (5) (6) (7) (7)3.4、精铰Φ20孔 (8)4、卡具设计 (9) (9) (9)5、设计体会 (10)参考文献 (11)1、零件的分析题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ20孔与操纵机构相连，二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

也可应用于控制离合器的啮合、断开的机构中，从而控制横向或纵向进给。

两件零件铸为一体，加工时分开。

如图所示，拨叉需要加工的表面以及加工表面之间的位置要求： 1、左端φ20021.00+孔，孔的精度达到IT7。

以及与此孔相通的Φ8的锥孔、M6螺纹孔。

2、右端半圆孔φ5050.025.0++，孔的精度达到IT12。

3、拨叉底面、小头孔端面、大头半圆孔端面。

φ5050.025.0++的孔上下两个端面与φ20021.00+的孔中心线的垂直度误差为0.07mm 。

上端面与孔有位置要求，垂直度误差为0.05mm 。

由上面分析可知，可以粗加工拨叉下端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。

2、工艺规程设计确定毛坯的制造形式零件材料为HT200。

考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择铸件毛坯。

查《机械加工工艺规程设计》第70页常用的毛坯类型，根据砂型铸造机器造型铸件尺寸精度高、表面粗糙度值小，可以减少加工余量，适用于中批或大批量生产的特点，选择砂型铸造机器造型毛坯。

拨叉831007零件工艺规程及夹具设计1前言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

2零件的分析2.1零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

2.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：2.2.1小头孔0.02122+-Φ以及与此孔相通的8Φ的锥孔、8M 螺纹孔2.2.2大头半圆孔Ф4.0552.2.3拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。

由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。

3 确定生产类型已知此拨叉零件的生产类型为中批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。

4确定毛坯4.1 确定毛坯种类：零件材料为HT200。
