03-OSPF命令

OSPF 开放式最短路径优先算法Open Shortest Path First（OSPF将时间和距离的资源最优化，这种最优化的结果就是速度的最优化，每个时间片和时系分隔中总有空隙的路径资源存在，使得空隙路径资源被最大化的利用，如果能够将此算法用于“智能交通管理”中，那将是一大突破）(参见：OSPF 开放式最短路径优先算法Open Shortest Path First) 1．router ospf<ProcessID>启动OSPF路由协议进程并进入OSPF配置模式。

若进程已经启动，则该命令的作用就是进入OSPF配置模式。

其中Process ID(PID)是OSPF的进程号，它的范围是1~65535，ID 可以在指定的范围内随意设置，它只对本地路由器内部有意义，不同的路由器PID可以相同，也可以不同。

Router-test(config)#router ospf 10 //路由器启动ospf进程，进程号为102．network address wildmask area area-idNetwork ip<子网号><子网掩码的反码>area<区域号>配置OSPF运行的接口并指定这些接口所在的区域ID。

OSPF路由协议进程将对每一个network配置，搜索落入address wildmask范围（可以是无类别的网段）的接口，然后将这些接口信息放入OSPF链路状态信息数据库相应的area-id中。

(OSPF的SPF 要覆盖全网络的路径，所以使用wildmask，而RIP的V_D只是一个很小的局部范围，因此不能使用wildmask 进行覆盖，其中子网掩码的反码的计算方法为，将子网掩码表示成2进制，然后各位取反，再转换成10进制即可。

如：子网掩码：255.0.0.0的反码为0.255.255.255)OSPF协议交互的是链路状态信息而不是具体路由信息。

OSPF路由是对链路状态信息数据库调用SPF算法（参见：SPF算法）计算出来的。

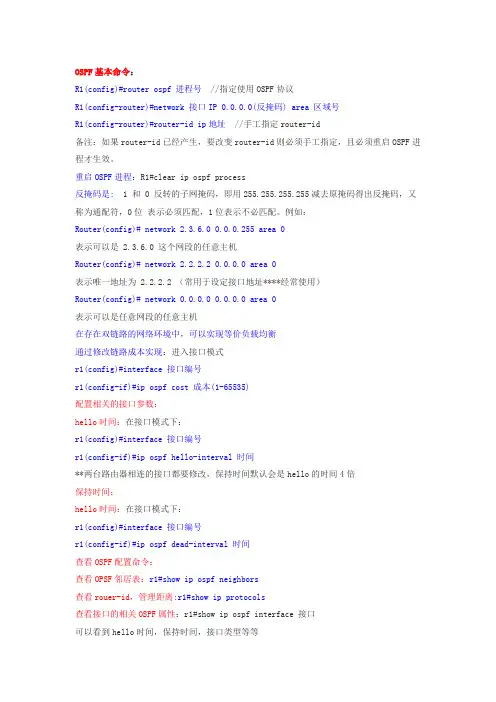

OSPF基本配置命令ospf是一种广泛应用的基于链路状态的动态路由协议，它具有区域化的层次结构，扩展性好，收敛速度快，适合部署在各种规模的网络上。

在OSPF中，每台路由器都必须有一个Router-ID来标识自己。

为了使网络更加稳定可靠，每台路由器通常都会启用Loopback接口，并配特定的IP地址，且将此作为自己的Router-ID。

OSPF定义了四种网络类型：广播网络（broadcast网络）、NBMA （Non-broadcast Multi-access）网络、点到点网络（point-to-point也P2P）、点到多点网络（point-to-Multipoint也称P2MP）。

在广播网络和NBMA网络中需要进行DR（Designated Router）和BDR（Backup Designated Router）选举。

关于DR和BDR选举规则如下：1、由路由器接口的DR优先级来决定，优先级高的路由器选为DR，次之为BDR；2、如果优先级相同，则具有最高Router-ID的路由器选为DR，次之为BDR。

基本的配置命令：［R1］router id 1.1.1.1 -------------在全局配置模式下设置Router-ID［R1］ospf -------------进入OSPF进程，直接回车是进程1［R1-ospf-1］area 0 -----------进入OSPF进程1中的区域0.［R1-ospf-1-area-0-0-0-0］network 10.0.12.1 0.0.0.0 --------宣布网路10.0.12.1位于区域0<R1>displsy ospf peer brief ----------------查看路由器R1上的邻居关系建立情况<R1>displsy ip routing-table ------------查看R1的ip路由表<R1>displsy ospf interface -----------查看R1上DR/BDR的选举情况［R1］interface GigabitEthernet0/0/1［R1-GigabitEthernet0/0/1］ospf dr-priority 2-------修改R1上接口GE0/0/1的优先级为2，使其成为DR。

华为认证ospf配置命令华为认证ospf配置命令随着华为在中国市场的发展,华为认证也成为了IT届的宠儿,就跟着我们一起来学习华为ospf是怎么配置的吧.使用的拓扑图如下:配置命令如下:R1:interface Serial0/0/0link-protocol pppip address 192.168.14.1 255.255.255.0#interface Serial0/0/1link-protocol pppip address 192.168.12.1 255.255.255.0#interface LoopBack0ip address 1.1.1.1 255.255.255.255#ospf 1area 0.0.0.0network 192.168.12.1 0.0.0.0network 1.1.1.1 0.0.0.0R2:interface Serial0/0/0link-protocol pppip address 192.168.12.2 255.255.255.0#interface Serial0/0/1link-protocol pppip address 192.168.23.2 255.255.255.0#interface LoopBack0ip address 2.2.2.2 255.255.255.255#ospf 1area 0.0.0.0network 192.168.12.2 0.0.0.0network 192.168.23.2 0.0.0.0network 2.2.2.2 0.0.0.0R3:interface Serial0/0/0link-protocol pppip address 192.168.23.3 255.255.255.0#interface Serial0/0/1link-protocol pppip address 192.168.35.3 255.255.255.0#interface LoopBack0ip address 3.3.3.3 255.255.255.255#ospf 1area 0.0.0.0network 192.168.23.3 0.0.0.0network 3.3.3.3 0.0.0.0配置命令对于学习cisco的'学员可能会有一点绕,但是敲的时候也是很有意思的.结果如下:R1:[Huawei]dis ip rouRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 12 Routes : 12Destination/Mask Proto Pre Cost Flags NextHop Interface1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack02.2.2.2/32 OSPF 10 1562 D 192.168.23.2 Serial0/0/13.3.3.3/32 OSPF 10 3124 D 192.168.23.2 Serial0/0/1127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0192.168.12.0/24 Direct 0 0 D 192.168.12.1 Serial0/0/1192.168.12.1/32 Direct 0 0 D 127.0.0.1 Serial0/0/1192.168.23.0/24 OSPF 10 3124 D 192.168.23.2 Serial0/0/1192.168.23.2/32 Direct 0 0 D 192.168.23.2 Serial0/0/1R1:[Huawei]ping 3.3.3.3 ip-forwardingPING 3.3.3.3: 56 data bytes, press CTRL_C to breakReply from 3.3.3.3: bytes=56 Sequence=1 ttl=254 time=60 msReply from 3.3.3.3: bytes=56 Sequence=2 ttl=254 time=60 msReply from 3.3.3.3: bytes=56 Sequence=3 ttl=254 time=30 msReply from 3.3.3.3: bytes=56 Sequence=4 ttl=254 time=30 msReply from 3.3.3.3: bytes=56 Sequence=5 ttl=254 time=70 ms--- 3.3.3.3 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 30/50/70 ms路由学习没有任何问题,ping通测试也是OK的,这就是所有ospf 的基本配置了.【华为认证ospf配置命令】。

华为路由器OSPF协议配置命令华为路由器OSPF协议配置命令华为路由器OSPF协议配置命令4.7.13 ip ospf network-type设置接⼝的⽹络类型。

no ip ospf network-type 取消设置。

[ no ] ip ospf network-type { nonbroadcast | point_to_multipoint }【参数说明】nonbroadcast设置接⼝的⽹络类型为⾮⼴播NBMA类型。

point_to_multipoint设置接⼝的⽹络类型为点到多点。

【命令模式】接⼝配置模式【使⽤指南】在没有多址访问能⼒的⼴播⽹上，应该将接⼝配置成NBMA⽅式。

当⼀个NBMA⽹络中，不能保证任意两台路由器之间都是直接可达的话，应将⽹络设置为点到多点的⽅式。

【举例】配置接⼝Serial0为⾮⼴播NBMA类型。

Quidway(config-if-Serial0)#ip ospf network-type nonbroadcast【相关命令】4.7.14 ip ospf neighborip ospf pollinterval在NBMA和点到多点接⼝上配置发送轮询HELLO报⽂的时间间隔，no ip ospf pollinterval 命令恢复为缺省值。

ip ospf pollinterval timeno ip ospf pollinterval【参数说明】time为发送轮询HELLO报⽂的时间间隔，以秒为单位，合法的范围是0~65535。

【缺省情况】接⼝缺省发送轮询HELLO报⽂的时间间隔为120秒。

【命令模式】接⼝配置模式【使⽤指南】在NBMA和点到多点⽹络中，当⼀台路由器的邻居⼀直没有响应时(时间间隔超过了dead-interval )，仍然有必要继续发送HELLO 报⽂，但发送的频率要降低为以pollinterval的频率发送。

所以pollinterval要远⼤于hello- interval的值，⾄少为两分钟（120秒）。

华为OSPF配置命令详解网络技术2009-07-11 15:22:36 阅读946 评论0 字号：大中小订阅【命令】ospf network-type { broadcast | nbma | p2mp | p2p }undo ospf network-type { broadcast | nbma | p2mp | p2p }【视图】接口视图【参数】broadcast：设置接口网络类型为广播类型。

nbma：设置接口网络类型为NBMA 类型。

p2mp：设置接口网络类型为点到多点。

p2p：设置接口网络类型为点到点。

【描述】ospf network-type 命令用来设置OSPF 接口网络类型，undo ospfnetwork-type 命令用来删除接口指定的网络类型。

需要注意的是：当接口被配置为新的网络类型后，原接口网络类型将自动取消。

【举例】# 配置接口Serial0 为NBMA 类型。

[Quidway-Serial0] ospf network-type nbma【命令】ospf peer ip-address [ eligible ]undo ospf peer ip-address【视图】接口视图【参数】ip-address：NBMA、点到点和点到多点接口的相邻路由器的IP 地址。

eligible：表明该邻居具有选举权。

【描述】ospf peer 命令用来设定对端路由器IP 地址。

undo ospfpeer 命令用来取消对端路由器IP 地址的设定。

缺省情况下，不设定任何对端路由器IP 地址。

对于NBMA 网络，如X.25 或帧中继等不支持广播方式的网络上，还需要进行一些特殊的配置。

由于无法通过广播Hello 报文的形式发现相邻路由器，必须手工为该接口指定相邻路由器的IP 地址，以及该相邻路由器是否有选举权等，若未指定eligible 关键字时，就认为该相邻路由器没有选举权。

【举例】# 配置接口Serial0 的相邻路由器IP 地址为10.1.1.4。

OSPF要求每台运行OSPF的路由器都了解整个网络的链路状态信息，这样才能计算出到达目的地的最优路径。

OSPF的收敛过程由链路状态公告LSA（Link State Advertisement）泛洪开始，LSA中包含了路由器已知的接口IP地址、掩码、开销和网络类型等信息。

收到LSA的路由器都可以根据LSA提供的信息建立自己的链路状态数据库LSDB（Link State Database），并在LSDB的基础上使用SPF算法进行运算，建立起到达每个网络的最短路径树。

最后，通过最短路径树得出到达目的网络的最优路由，并将其加入到IP路由表中。

OSPF直接运行在IP协议之上，使用IP协议号89。

OSPF有五种报文类型，每种报文都使用相同的OSPF报文头。

Hello报文：最常用的一种报文，用于发现、维护邻居关系。

并在广播和NBMA（None-Broadcast Multi-Access）类型的网络中选举指定路由器DR（Designated Router）和备份指定路由器BDR（Backup Designated Router）。

DD报文：两台路由器进行LSDB数据库同步时，用DD报文来描述自己的LSDB。

DD报文的内容包括LSDB中每一条LSA的头部（LSA的头部可以唯一标识一条LSA）。

LSA头部只占一条LSA的整个数据量的一小部分，所以，这样就可以减少路由器之间的协议报文流量。

LSR报文：两台路由器互相交换过DD报文之后，知道对端的路由器有哪些LSA是本地LSDB 所缺少的，这时需要发送LSR报文向对方请求缺少的LSA，LSR只包含了所需要的LSA的摘要信息。

LSU报文：用来向对端路由器发送所需要的LSA。

LSACK报文：用来对接收到的LSU报文进行确认。

邻居和邻接关系建立的过程如下：Down：这是邻居的初始状态，表示没有从邻居收到任何信息。

Attempt：此状态只在NBMA网络上存在，表示没有收到邻居的任何信息，但是已经周期性的向邻居发送报文，发送间隔为HelloInterval。
