一次回风空调系统

一次回风空调系统是空调系统中最为基本的形式之一,一次回风空调系统成为近年来各个领域关注的焦点问题,因此本文对一次回风空调系统进行了较为详细的分析,以提高对一次回风空调系统的认知。

1一次回风空调系统简介一次回风空调系统就是空调系统在集中处理空气的过程中,将室内的回风和室外的新风进行充分的混合之后,然后由表冷器对混合的空气进行降温,然后直接送入空调房间或者在加热之后送入空调房间的回风方式称为是一次回风空调系统。

其主要的流程图如图1所示所示[1]:图1一次回风空调系统流程图从以上流程图中可以看出,空调系统送到室内的新风在吸收了室内的温度和湿度之后变成图中N 的状态,N 状态后的空气有一部分被排放到室外,另一部分贝送至混合箱,然后和室外的新风在此混合,然后被表冷器进行处理释放出来热量Q1,状态改变为I,再次加热之后释放出来热量Q2,最后被送至空调房间。

一次回风空调系统对室内温度的调节如下图所示。

[2]图2一次回风空调系统对室内温度的调节2一次回风空调系统的优缺点一次回风空调是最为基本的空调系统之一,是最先发展起来的空调形式,一次回风空调具有自身独特的优势,同样一次回风空调在实际的运用中也存在很多的不足和问题。

2.1一次回风空调系统的优点一次回风空调系统主要的优点有以下几个方面:第一,一次回风空调的投资较少,为基本的最初投资,其设备相对简单;第二,一次回风空调系统能够较为严格的对室内的空气温度以及空气湿度进行控制,能够达到房间的基本要求;第三,由于一次回风空调能够充分的进行室内空气和室外空气的交换,因此可以使得室内的空气条件较好,保持较好的卫生条件;第四,一次回风空调系统设备的维修和保养较为容易;第五,一次回风空调系统能够在全年不同的工况条件下正常运行,实现对空气的全方位调节;第六,一次回风空调系统的使用寿命较长;第七,可以采用多种手段和方式对一次回风空调系统进行消声和防震处理。

[3]2.2一次回风空调系统的缺点一次回风空调系统与二次回风空调系统相比较,其主要的缺点有以下几个方面:第一,一次回风空调系统机房面积大,在安装过程中需要占用较大面积的建筑空间;第二,一次回风空调系统各种管道复杂,给安装和布置增添更多的工序;第三,一次回风空调系统采用的不是单对单的供给,而是由一个空调机组系统供应多个区域,这就使得在区域负荷不同的情况下不能够进行精确的调节;第四,一次回风空调系统可能会导致不同房间之间的相互污染;第五,一次回风空调系统需要较长的工期进行安装,设备与管道安装的工作量相比于二次回风空调系统而言要大。

一次回风系统属于集中式空调系统出现最早、最基本、最典型的空调系统。

主要特征
为：回风与新风在热湿处理设备前混合，适用于送风温差可取较大值时或室内散湿量较大时。

一次回风详细介绍
空调机组集中设置在空调机房，房间内所需风量用空调机组进行冷却、加热、加湿、初效和中效（如果是洁净空调系统），而后用送风机通过送风管送到房间的
吊顶上方，再经过高效过滤器（洁净房间）或普通风口（普通房间）送到室内。

室
内的空气由回风口收集后，再由回风管送回到空调机组的回风段，与新风混合后再
次循环。

一次回风详细介绍
空调机组集中设置在空调机房，房间内所需风量用空调机组进行冷却、加热、加湿、初效和中效（如果是洁净空调系统），而后用送风机通过送风管送到房间的
吊顶上方，再经过高效过滤器（洁净房间）或普通风口（普通房间）送到室内。

室
内的空气由回风口收集后，再由回风管送回到空调机组的回风段，与新风混合后再
次循环。

一次回风系统的优点
1、设备简单，节省最初投资；
2、可以严格的控制室内温度和相对湿度；
3、可以充分进行通风换气，室内卫生条件好：
4、空气处理机组集中在机房内，维修管理方便；
5、可以实现全年多工况节能运行调节；
6、使用寿命长；
7、可有效的采取消声和隔振措施；
一次回风系统的缺点
1、机房面积达，风道断面大，占用建筑空间多；
2、风管系统复杂，布置困难；
3、一个系统供给多个区域，当区域负荷变化不一样时，无法进行精确调节；
4、空调房间之间有风管连通，使各房间相互污染；
5、设备与风管安装量较大，周期较长。

一次回风全空气系统原理
回风全空气系统是一种能够实现室内空气净化和循环利用的装置。

其原理是通过管道将室内空气引入系统中经过过滤净化处理后再重新送回室内，从而实现空气的循环利用和净化。

下面将详细介绍一次回风全空气系统的原理和工作过程。

一次回风全空气系统由空气处理机组、空气回风管道、过滤净化设备、送风口等组成。

工作时，室内空气通过送风口进入空气处理机组，经过初级过滤网、高效过滤器等过滤净化设备进行净化处理，去除空气中的颗粒物、细菌、病毒等有害物质，保证送风口送出的空气质量达到国家标准。

经过净化处理的空气再经由空气回风管道送回室内，实现了室内空气的循环利用。

在这个过程中，系统还可以根据室内空气质量的监测数据对空气进行智能控制，调节送风口的开度和送风速度，保持室内空气的新鲜度和舒适度。

一次回风全空气系统的优点在于能够有效净化室内空气、节约能源、提高空调系统的工作效率和环保性。

通过循环利用室内空气，不仅可以减少室外空气对室内的污染，还可以降低空调系统的能耗，减少空调系统对环境的影响。

总的来说，一次回风全空气系统是一种能够实现空气净化和循环利用的节能环保装置。

通过对空气进行净化处理和循环利用，可以有
效提高室内空气质量，保障人们的健康和舒适，同时也能够节约能源、降低运行成本，是一种环保节能的室内空气处理系统。

希望通过本文的介绍，读者能够对一次回风全空气系统有一个更深入的了解。

一次回风全空气系统原理
一次回风全空气系统是一种高效的建筑空气处理系统，它通过回收建筑内部的空气，并将其过滤净化后再送回室内使用，避免了大量新风的进入，既能够降低建筑的用能成本，又能够提高室内空气的质量，保障人们的健康。

该系统的原理主要基于空气的回收和净化。

首先，从室内空气中采集一定比例的回风，将其引入空气处理设备中进行处理，包括过滤、换气和调节温湿度等环节。

其中，过滤环节是该系统的关键环节之一，采用高效的过滤器能够有效滤除空气中的有害物质和微粒，如PM2.5、细菌、病毒等，保障室内空气的质量。

经过处理后的空气再通过送风管道送回室内，为室内提供清新的空气。

为了达到较好的效果，系统需要灵活的调节，包括了调节送风速度和送风的温湿度等，让室内气候更加适宜。

与传统的空调系统不同，一次回风全空气系统通过回收内部空气并进行净化，减少了向室内引入大量新风的需要，降低了冷负荷和热负荷，从而减少了建筑的用能成本，提高了能源利用效率。

此外，该系统还具有减少噪音和减少对环境的污染等优点，同时在回收空气的过程中减少了对自然资源的消耗，较好地实现了节约能源和保护环境的目的。

总的来说，一次回风全空气系统原理简单并且实用，能带给用户清新的室内空气
与低成本高效的通风体验，逐渐成为了现代建筑的首选通风系统。

洁净空调系统中不同回风形式的比较与分析比较分析了洁净空调系统中不同新风比时，一次回风不同回风形式的优缺点，为开展空调节能研究、实现洁净厂房节能和广大设计人员如何选择回风形式提供参考。

标签：空调系统；回风形式；空调能耗1 前言净化空调系统的耗电、耗热和冷负荷，冷冻机组的耗电，洁净室的能量消耗是一般写字楼的10-30倍。

各类能量消耗中除生产设备随产品品种、生产工艺不同而不同外，能量消耗总量中比例消耗较大的是冷冻机的电耗，通常要占总量的15-35%，洁净室净化空调系统的冷负荷是一般空调的5-15倍。

2 一次回风空调系统的耗冷量的计算与分析2.1 一次回风空调系统的两种形式（1）洁净空调系统多采用集中式组合式空调系统，按照系统处理的空气来源可以分为封闭式系统，直流式系统和混合式系统三种。

混合式系统又可分为一次回风系统和二次回风系统。

本文未考虑新风预热的问题。

（2）一次回风系统可分为两种情况：第一种为新回风先混合以后，再经过表冷挡水段冷却至露点，然后经过加热段加热至送风温度，简称先混后冷，其处理过程见图1，在焾湿图上的表示见图2；第二种情况为：先将新风经过表冷挡水段冷却至露点，再跟新风混合，然后再经过表冷挡水段冷却至送风温度，简称先冷后混，其处理过程见图3，在焾湿图上表示见图4。

2.2 不同新风比时两种回风形式空调机组冷量计算2.2.1 计算例子某医药洁净厂房，空调系统送风量为10000m3/h，洁净室温度要求为18～26℃，相对温℃45～65%，室内空气含湿量9.4g/kg。

新风比变从10%--100%，试计算两种回风形式耗冷量。

以下两种回风形式的耗冷量比较都是在空调机组处理风量相同的前提条件下进行的。

2.2.2 先混后冷时耗冷量计算随着新风比的增加，耗冷量为化情况见图5。

由图5可以看出随着新风比的增加，耗冷量的变化呈直线上升，曲线的斜率不变，说明随着新风比的增加，耗冷量的增加速度保持不变。

2.2.3 先冷后混时耗冷量计算随着新风比的增加，耗冷量为化情况见图6。

一次回风混合点焓值计算公式
一次回风系统，送风状态点O与房间的总冷负荷Q是已知的，确定新风量G1即可求出总的送风量G及Q1，Q2，G2，或者确定总送风量G即可求出新风量G1及Q1，Q2，G2。

计算公式如下：
Q=G(Ic-Io)，又Ic*G=In*G1+Iw*(G-G1)，已知G1即可求出G，或已知G即求出G1。

通常房间要满足最小新风要求，所以通常要根据规范规定的最新新风量G1来求得一次回风系统的空调机组的总送风量G，如果是根据空调机组样本上的总冷负荷Q所对应的送风量G来选择空调机组时，这时要根据样本上的总送风量G来计算出新风量G1，核对G1是否满足规范规定的最小新风量要求。

通常一次回风系统，采用的是机器露点温度送风，就室内温度Tn的露点温度Tn,l，送风状态点为Tn,l的等温线与相对湿度线90%的交点O，或者是按规范规定的最大温差送风（具体见周继红《中央空调工程设计与施工》67页），所以送风状态点O肯定是固定不变的，已知的，同时还已知的是房间的总冷负荷Q，那么此时总冷负荷Q中，具体新风负荷Q1和用于消除室内余热冷负荷Q2都是未知的，按道理来说，送风状态点O的参数已知，那么总的送风量G就只跟室内余热冷负荷Q2有关了，即G=Q2/(In-Io)，但是总冷负荷Q中新风负荷Q1和余热冷负荷Q2具体分配比例多少是未知的，所以此时总送风量G无法确定，只有当新风量确定时，那么新风负荷Q1就确定了，那么
Q2就确定了，那么总的送风量G就确定了，或者当先确定了总的送风量G，那么就确定了Q2，那么就确定了Q1，那么新风量G1就确定了。

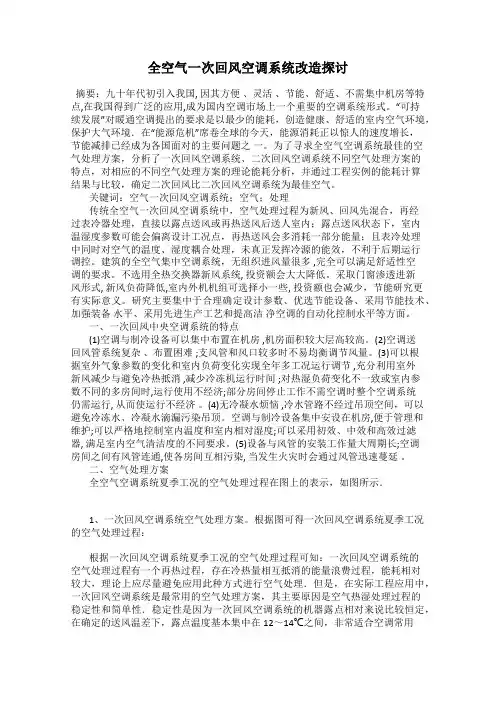

全空气一次回风空调系统改造探讨摘要：九十年代初引入我国, 因其方便、灵活、节能、舒适、不需集中机房等特点,在我国得到广泛的应用,成为国内空调市场上一个重要的空调系统形式。

“可持续发展”对暖通空调提出的要求是以最少的能耗，创造健康、舒适的室内空气环境，保护大气环境．在“能源危机”席卷全球的今天，能源消耗正以惊人的速度增长，节能减排已经成为各国面对的主要问题之一。

为了寻求全空气空调系统最佳的空气处理方案，分析了一次回风空调系统、二次回风空调系统不同空气处理方案的特点，对相应的不同空气处理方案的理论能耗分析，并通过工程实例的能耗计算结果与比较，确定二次回风比二次回风空调系统为最佳空气。

关键词：空气一次回风空调系统；空气；处理传统全空气一次回风空调系统中，空气处理过程为新风、回风先混合，再经过表冷器处理，直接以露点送风或再热送风后送人室内；露点送风状态下，室内温湿度参数可能会偏离设计工况点，再热送风会多消耗一部分能量；且表冷处理中同时对空气的温度、湿度耦合处理，未真正发挥冷源的能效，不利于后期运行调控。

建筑的全空气集中空调系统，无组织进风量很多 ,完全可以满足舒适性空调的要求。

不选用全热交换器新风系统, 投资额会大大降低。

采取门窗渗透进新风形式, 新风负荷降低,室内外机机组可选择小一些, 投资额也会减少，节能研究更有实际意义。

研究主要集中于合理确定设计参数、优选节能设备、采用节能技术、加强装备水平、采用先进生产工艺和提高洁净空调的自动化控制水平等方面。

一、一次回风中央空调系统的特点(1)空调与制冷设备可以集中布置在机房 ,机房面积较大层高较高。

(2)空调送回风管系统复杂、布置困难 ;支风管和风口较多时不易均衡调节风量。

(3)可以根据室外气象参数的变化和室内负荷变化实现全年多工况运行调节 ,充分利用室外新风减少与避免冷热抵消 ,减少冷冻机运行时间 ;对热湿负荷变化不一致或室内参数不同的多房间时,运行使用不经济;部分房间停止工作不需空调时整个空调系统仍需运行, 从而使运行不经济。
