走出漏电保护器的误区

分析漏电断路器的常见问题及解决办法摘要：按照过去多年的实际调查结果来看，如果能积极推广、应用漏电断路器，可以在一定程度上减少触电伤亡等各类事故发生的概率和可能性，最大化避免因为漏电而导致的火灾等事故问题，其正向效果和作用非常突出。

目前我国在漏电断路器的安装和应用上存在着一定不足，在未来，如果想要发挥出漏电断路器的最正向价值，相关技术和使用人员必须结合现存不足展开进一步的分析并且在此基础上设定科学的解决方法。

关键词：漏电断路器；常见问题；解决措施与方法目前，漏电断路器在我国的应用比较普及，但需要明确，在日常漏电断路器的选购、安装以及后期使用过程中，仍然面临着不少问题，针对这些问题，需要展开持续深入的分析，找到个中原因，然后在此基础上设定科学的解决方法，如此能最大化避免漏电断路器可能诱发的潜在问题，让漏电断路器的价值被最大化释放出来[1]。

一、漏电断路器的类型介绍按照各个要素区分，漏电断路器可以被分成多种不一样的分类，如：按检测的物理量，可以分成电压、电流这两种，而电流型又可以进一步地被细分为电磁、电子这两种类型。

电压型的漏电断路器用于变压器中性点不接地的低压电网中，这一设备的主要特点是：当人触电的时候，零线对地会出现一个大的电压，这时候电源开关就会直接跳开。

因为电压型漏电，结构复杂，受外界干扰，稳定性差，容易误动作，保护不精准，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电器主要是被用于变压器中性点接地的低压配电系统中，它的主要特点是，当人触电的时候由于零序电流互感器会检测到一个漏电电流值，只要这一个漏电电流的数值是高于预设值的，那么就会引起继电器的动作，让电源开关直接断开。

它是通过运算所有穿过互感器的导线的电流矢量和，感应得来的。

正常没有漏电时，矢量和为零，当有电流从穿过互感器内的导体之外的地方流走，矢量和的大小等于从其他地方泄漏的电流值。

根据设定漏电电流值的大小，动作跳闸断开电路。

漏电保护器的技术误区.txt——某天你一定会感谢那个遗弃你的人，感谢那个你曾深爱着却置之你不顾的人。

做一个没心没肺的人,比什么都强。

________舍不得又怎样到最后还不是说散就散。

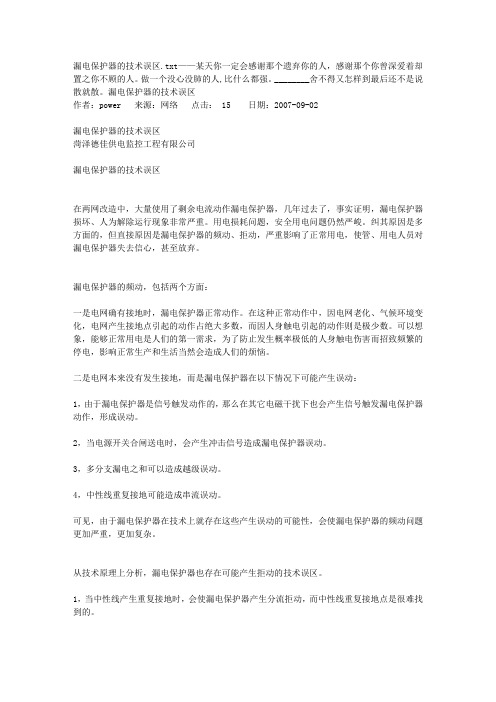

漏电保护器的技术误区作者：power 来源：网络点击： 15 日期：2007-09-02漏电保护器的技术误区菏泽德佳供电监控工程有限公司漏电保护器的技术误区在两网改造中，大量使用了剩余电流动作漏电保护器，几年过去了，事实证明，漏电保护器损坏、人为解除运行现象非常严重。

用电损耗问题，安全用电问题仍然严峻。

纠其原因是多方面的，但直接原因是漏电保护器的频动、拒动，严重影响了正常用电，使管、用电人员对漏电保护器失去信心，甚至放弃。

漏电保护器的频动，包括两个方面：一是电网确有接地时，漏电保护器正常动作。

在这种正常动作中，因电网老化、气候环境变化，电网产生接地点引起的动作占绝大多数，而因人身触电引起的动作则是极少数。

可以想象，能够正常用电是人们的第一需求，为了防止发生概率极低的人身触电伤害而招致频繁的停电，影响正常生产和生活当然会造成人们的烦恼。

二是电网本来没有发生接地，而是漏电保护器在以下情况下可能产生误动：1，由于漏电保护器是信号触发动作的，那么在其它电磁干扰下也会产生信号触发漏电保护器动作，形成误动。

2，当电源开关合闸送电时，会产生冲击信号造成漏电保护器误动。

3，多分支漏电之和可以造成越级误动。

4，中性线重复接地可能造成串流误动。

可见，由于漏电保护器在技术上就存在这些产生误动的可能性，会使漏电保护器的频动问题更加严重，更加复杂。

从技术原理上分析，漏电保护器也存在可能产生拒动的技术误区。

1，当中性线产生重复接地时，会使漏电保护器产生分流拒动，而中性线重复接地点是很难找到的。

2，当电源缺相，所缺相又正好是漏电保护器的工作电源时，会产生拒动。

由以上分析可以看出，漏电保护器在实际使用中发生的频动、拒动问题，既有客观环境和管理的原因，也有漏电保护器本身技术上的误区。

漏电保护器安装与运行中常见问题的探讨简介漏电保护器是一种常见的电气安全保护装置，主要用于检测电气线路中的漏电情况，当漏电超过设定值时，漏电保护器会自动切断电路，以保护人身安全。

本文将从漏电保护器的安装和运行中常见问题展开探讨，帮助大家更好地理解和使用漏电保护器。

安装问题安装位置的选择漏电保护器的安装位置非常关键，必须选择在接地可靠、电压稳定的位置，以确保电气安全。

一般来说，漏电保护器应该选择在照明或者动力电路的首端，也就是主要的配电线路口，这样可以保证所有电器设备都被保护到。

接线问题漏电保护器的接线非常关键，任何错误都可能导致电气安全事故。

在进行漏电保护器的接线前，必须先断开电源，确保电路是完全的断开状态。

漏电保护器有两个连接端，一个是进线端，一个是出线端，一定要按照进出线指示进行接线，接线时应该注意接线的方向，必须保证进线端连接的是电源，出线端连接的是负载设备。

接线时必须使用正确的电线规格，同时接线处必须进行绝缘处理，以确保接线的安全可靠。

运行问题漏电保护器的正常运行对于电气安全非常关键，以下是漏电保护器运行中常见问题的探讨：假跳故障漏电保护器在运行过程中，有时会出现假跳故障，即漏电保护器误判出现漏电情况。

这个问题经常发生在有灯泡、电动机、变压器等功率设备的电路中，主要是这些设备本身有一定的漏电容量，或者防雨等级不够导致漏电，从而触发漏电保护器。

解决这个问题的办法是在电路中添加RC滤波器或者电源滤波器，对电路进行过滤，减小漏电容量，从而避免假跳故障。

灯闪问题有时在使用漏电保护器的时候，会出现灯的闪烁问题。

这个问题一般出现在灯的功率较小的情况下，是由于漏电保护器在工作时会产生一定的电容谐振现象，进而影响灯的亮度，从而出现灯闪现象。

解决这个问题的方法是调整漏电保护器的动作灵敏度，或者替换使用带有电容滤波器的漏电保护器。

结语漏电保护器在现代电气安全保护中起着关键的作用，但是在安装和运行过程中仍然会遇到一些常见问题，我们需要深刻了解这些问题，并采取相应的措施，以确保漏电保护器的正常运行，保障人身安全。

走出漏电保护器的误区参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月走出漏电保护器的误区参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1 引言漏电保护器主要作为人身保护之用，也可用来防止设备绝缘损坏，产生接地故障电流而引起的火灾危险。

《住宅设计规范》GB50096—1999已于1999年6月1日开始实施。

这就使得漏电保护器得到更加广泛的应用，大幅度提高了安全用电水平。

但正确安装和使用漏电保护器的知识并没有得到广泛的普及，如果使用不当，不但不能起保护作用，而且还会造成不应有的损失。

下面谈一谈人们对漏电保护器在住宅安全用电存在的六种错误观点。

2 漏电保护器是万能的有些居民认为，安装漏电保护器后，就可以不注意用电安全甚至以身作实验，把漏电保护器当成万能的。

装上漏电保护器就不可能触电，这是极其错误的观念。

因任何一种产品都不能保证永远处在工作可靠的状态，而且还与正确安装接线有很大关系。

因此要特别注意用电安全，并且每隔一个月在通电状态下按压一下试验按钮“T”(雷雨季节应增加试验次数)，以检查其是否能正常工作。

3 漏电保护器可对任何触电方式起保护作用漏电保护器仅对负载侧接触相线或带电壳体与大地的漏电进行保护，对同时接触两线的触电不能起保护作用。

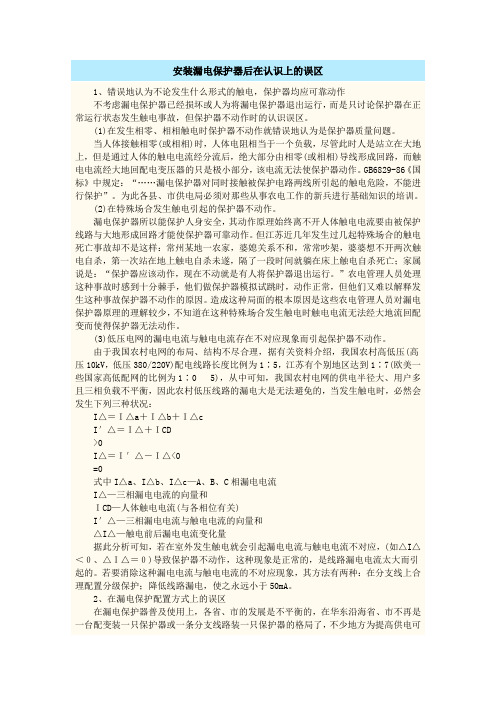

安装漏电保护器后在认识上的误区1、错误地认为不论发生什么形式的触电，保护器均应可靠动作不考虑漏电保护器已经损坏或人为将漏电保护器退出运行，而是只讨论保护器在正常运行状态发生触电事故，但保护器不动作时的认识误区。

(1)在发生相零、相相触电时保护器不动作就错误地认为是保护器质量问题。

当人体接触相零(或相相)时，人体电阻相当于一个负载，尽管此时人是站立在大地上，但是通过人体的触电电流经分流后，绝大部分由相零(或相相)导线形成回路，而触电电流经大地回配电变压器的只是极小部分，该电流无法使保护器动作。

GB6829-86《国标》中规定：“……漏电保护器对同时接触被保护电路两线所引起的触电危险，不能进行保护”。

为此各县、市供电局必须对那些从事农电工作的新兵进行基础知识的培训。

(2)在特殊场合发生触电引起的保护器不动作。

漏电保护器所以能保护人身安全，其动作原理始终离不开人体触电电流要由被保护线路与大地形成回路才能使保护器可靠动作。

但江苏近几年发生过几起特殊场合的触电死亡事故却不是这样：常州某地一农家，婆媳关系不和，常常吵架，婆婆想不开两次触电自杀，第一次站在地上触电自杀未遂，隔了一段时间就躺在床上触电自杀死亡；家属说是：“保护器应该动作，现在不动就是有人将保护器退出运行。

”农电管理人员处理这种事故时感到十分棘手，他们做保护器模拟试跳时，动作正常，但他们又难以解释发生这种事故保护器不动作的原因。

造成这种局面的根本原因是这些农电管理人员对漏电保护器原理的理解较少，不知道在这种特殊场合发生触电时触电电流无法经大地流回配变而使得保护器无法动作。

(3)低压电网的漏电电流与触电电流存在不对应现象而引起保护器不动作。

由于我国农村电网的布局、结构不尽合理，据有关资料介绍，我国农村高低压(高压10kV，低压380/220V)配电线路长度比例为1∶5，江苏有个别地区达到1∶7(欧美一些国家高低配网的比例为1∶0 5)，从中可知，我国农村电网的供电半径大、用户多且三相负载不平衡，因此农村低压线路的漏电大是无法避免的，当发生触电时，必然会发生下列三种状况：I△＝Ｉ△a＋Ｉ△b＋Ｉ△cI′△＝Ｉ△＋ＩCD>0I△＝Ｉ′△－Ｉ△<0=0式中I△a、I△b、I△c—A、B、C相漏电电流I△—三相漏电电流的向量和ＩCD—人体触电电流(与各相位有关)I′△—三相漏电电流与触电电流的向量和△I△—触电前后漏电电流变化量据此分析可知，若在室外发生触电就会引起漏电电流与触电电流不对应，(如△I△＜０、△Ｉ△＝０)导致保护器不动作，这种现象是正常的，是线路漏电电流太大而引起的。

漏电保护器使用时应注意事项漏电保护器是一种用来保护人们电击伤害的装置，它在家庭和工业用电中起着非常重要的作用。

使用漏电保护器时，我们应该注意以下几点：1. 购买正规品牌的产品：选择一个可靠且经过认证的品牌的漏电保护器是非常重要的。

这些品牌的产品经过了严格的测试和质量控制，使用起来更加安全可靠。

2. 定期进行漏电保护器的检测：漏电保护器应该定期进行测试，以确保其正常工作。

在使用之前应该按下测试按钮来检测漏电保护器是否正常工作。

如果测试按钮无法引起跳闸，或者漏电保护器无法正常工作，应该立即更换或维修。

3. 安装时应注意正确接线：漏电保护器的安装应该由专业电工进行，确保接线正确无误。

错误的接线可能会导致保护器无法正常工作，甚至增加触电的风险。

4. 不要用湿手触摸漏电保护器：漏电保护器是用电压来检测电流的，如果用湿手触摸保护器可能会导致误判或触电危险。

所以在触摸漏电保护器时，应该用干手触摸，并保持良好的绝缘状况。

5. 注意保持漏电保护器干燥：漏电保护器应该放置在干燥的地方，避免水和潮气的浸泡。

长期的潮湿环境可能会导致漏电保护器发生故障或腐蚀，影响其正常工作效果。

6. 避免长时间高电流运行：漏电保护器适用于常规家庭用电和一般工业用电，不能长时间高电流负荷下工作。

如果需要长时间高电流负荷下工作，应该选择更大额定电流的漏电保护器。

7. 定期清洁漏电保护器：漏电保护器应该定期清洁，避免沉积灰尘或其他杂物影响其正常工作。

清洁时应使用干净干燥的布擦拭。

8. 不要私自修改漏电保护器参数：漏电保护器的参数是根据特定的电路设计的，私自修改参数可能会导致漏电保护器误判或无法正常工作。

如果需要调整参数，应该由专业人员进行。

9. 学习正确使用漏电保护器：使用漏电保护器前应该仔细阅读说明书，了解其正确的使用方法和注意事项。

掌握正确的使用方法可以更好地发挥漏电保护器的作用。

10. 如果漏电保护器触发了，请及时排除故障并修复，不要继续使用。

( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
使用漏电保护器应注意的问题
(标准版)
Safety management is an important part of production management. Safety and production are in
the implementation process
使用漏电保护器应注意的问题(标准版)
漏电保护器是工矿企业和家庭中较为常见的一种保护电器，尤其是在手持电动工具中使用较为普遍，但是，由于使用着认识上有误和使用不正确，使得漏电保护器在实际使用中起不到应有的保护作用。

存在问题有：
一、选型不适当，用于防止触电的漏电保护器应选用高灵敏度快速型，其动作电流与动作时间的乘积不应超过30mAs。

二、认识有误,有的使用者误认为手持电动工具装了漏电保护器就万事大全了，省略了接零保护，使保护电器失去了漏电保护作用，只起到了触电保护作用。

三、使用不规范，在单相漏电保护器中保护零线与工作零线未分开，漏电保护功能失效，一旦工具外壳漏电，短路电流还将烧毁漏电保护器；或者保护零线与工作零线虽然分开了，但在电源插座中地线端悬空，实际为虚假接地,使漏电保护仍然起不到应有的保护
作用。

云博创意设计
MzYunBo Creative Design Co., Ltd.。

漏电断路器多见缺点及处理漏电断路器，也称为漏电保护器或地漏保护器，是一种用于保护家庭电气系统的电气设备。

它主要用于检测电气系统中的漏电情况，并在发现漏电时迅速中断电路，以防止电流通过人体导致触电事故的发生。

然而，漏电断路器也存在一些常见的缺点，需要引起我们的重视和处理。

首先，一个主要的缺点是误断。

由于漏电断路器依靠检测电流的差异来判断是否有漏电发生，因此在一些情况下可能会发生误判断。

例如，在家庭电气系统中，存在一些正常的漏电现象，如灯泡的漏电，电视机的漏电等。

如果漏电断路器对这些正常的漏电也进行了中断，则会导致频繁触发断路器，影响正常用电。

因此，我们需要对漏电断路器进行正确的设置和调试，以避免误判的发生。

其次，漏电断路器在使用过程中可能会出现故障。

例如，漏电断路器的触发器可能会因为长时间未使用而生锈，导致灵敏度下降；漏电断路器的电磁线圈可能会由于工作电压超出范围而烧坏等。

当漏电断路器发生故障时，它将失去正常工作的能力，无法提供有效的漏电保护。

因此，定期检查和维护漏电断路器，以确保其正常工作是至关重要的。

此外，漏电断路器还存在一些适用范围的限制。

由于漏电断路器基于电流差异来工作，因此它只能用于直流和交流电的保护，对于其他类型的电流保护无效。

同时，漏电断路器在保护电路的过程中以快速中断电路的方式，对于一些需要稳定电源的设备，如计算机、高精度仪器等，可能会引起不必要的中断。

针对这些情况，我们需要根据具体的用电设备和需求，选择合适的断路器类型和设置参数。

针对上述漏电断路器的缺点，我们可以采取一些处理措施，以提高其性能和稳定性。

首先，应定期对漏电断路器进行检查和维护，及时发现和处理潜在的故障。

其次，对于误断问题，我们需要根据具体情况进行设置和调试，避免对正常的漏电现象进行中断。

此外，应根据实际需求选择合适的断路器类型和参数，以确保能够提供稳定而有效的漏电保护。

总之，漏电断路器在家庭电气系统中起着重要的保护作用，但同时也存在一些缺点。

漏电保护器的原理应用及存在的技术误区【摘要】漏电保护器的安装和使用有严格要求，它是在人体在触及漏电设备时及时切断电源，用来保证人身安全。

经过多年的实际运行检验发现，受到各因素的影响和技术及认识上的误区的制约，漏电保护器经常发生频动、拒动，造成漏电保护器非正常损坏、人为解除退出运行的现象非常严重，影响到安全用电。

【关键词】漏电保护器；原理；应用；技术误区0 引言漏电保护器具有安装简单，使用方便，脱扣迅速，高灵敏度的特点，已广泛应用与工业和民用领域，在电气安全保障方面体现较高应用价值。

但是在实际应用当中，正是由于其高灵敏度造成的频动和技术应用上误区造成的拒动，人们工作和生活中的正常用电受到不同程度的影响，人们对漏电保护器的可靠性产生怀疑并失去信心，造成漏电保护器非正常损坏、人为解除退出运行的现象非常严重，安全用电问题亟待解决。

1 漏电保护器的原理和构成在正确的安装和使用条件下，漏电保护器将充分体现其灵敏性高和动作快速的优点，可最大程度保障人身在设备漏电时的安全。

对于自动空气开关和熔断器而言，只能在发生相间短路或大电流接地故障时迅速切断电源，但不能判断检测发生漏电时的微弱电流。

正常状态运行时，漏电保护器检测不到系统的剩余电流，当发生漏电故障时它可检测到的微弱的剩余电流（动作值可以整定得很小，一般为mA级）。

如果出现较大的剩余电流，漏电保护器的检测发现后会立即可靠地动作，切断电源。

电流型漏电保护器灵敏度高，目前应用广泛。

它的构成如下：（1）检测单元：检测单元是通过一个零序电流互感器实现漏电检测功能。

相线和中线同时穿过铁心构成了一次绕组，铁芯上缠的绕组构成二次绕组。

在正常运行状态下，即在无漏电情况发生，那么流过一次绕组的总电流向量和等于零，二次绕组上就产生不了感应电势和电流。

假如有漏电情况发生，一次绕组的总电流向量和不等于零，二次绕组必然产生感应电势和电流，故障信号就会进一步送到中间环节进行处理。

（2）中间单元：通常将放大器、比较器、脱扣器都纳入到中间环节。
