实验五利用MATLAB绘制系统根轨迹一、实验目的（1）熟练掌握使用MA TLAB绘制控制系统零极点图和根轨迹图的方法；（2）熟练使用根轨迹设计工具SISO；（2）学会分析控制系统根轨迹的一般规律；（3）利用根轨迹图进行系统性能分析；（4）研究闭环零、极点对系统性能的影响。

二、实验原理及内容1、根轨迹与稳定性当系统开环增益从变化时，若根轨迹不会越过虚轴进入s右半平面，那么系统对所有的K值都是稳定的；若根轨迹越过虚轴进入s右半平面，那么根轨迹与虚轴交点处的K值，就是临界开环增益。

应用根轨迹法，可以迅速确定系统在某一开环增益或某一参数下的闭环零、极点位置，从而得到相应的闭环传递函数。

2、根轨迹与系统性能的定性分析1）稳定性。

如果闭环极点全部位于s左半平面，则系统一定是稳定的，即稳定性只与闭环极点的位置有关，而与闭环零点位置无关。

2）运动形式。

如果闭环系统无零点，且闭环极点为实数极点，则时间响应一定是单调的；如果闭环极点均为复数极点，则时间响应一般是振荡的。

3）超调量。

超调量主要取决于闭环复数主导极点的衰减率，并与其它闭环零、极点接近坐标原点的程度有关。

4）调节时间。

调节时间主要取决于最靠近虚轴的闭环复数极点的实部绝对值；如果实数极点距虚轴最近，并且它附近没有实数零点，则调节时间主要取决于该实数极点的模值。

5）实数零、极点影响。

零点减小闭环系统的阻尼，从而使系统的峰值时间提前，超调量增大；极点增大闭环系统的阻尼，使系统的峰值时间滞后，超调量减小。

而且这种影响将其接近坐标原点的程度而加强。

【自我实践5-1】在实验内容（2）中控制系统的根轨迹上分区段取点，构造闭环系统传递函数，分别绘制其对应系统的阶跃响应曲线，并比较分析。

1：阻尼比=0.00196，k=5.942：阻尼比=0.246,k=2.163：阻尼比=0.669 k=0.6694：阻尼比=1.0,k=0,3855：阻尼比=1.2（无此阻尼，取-0.2）,k=24.5将数据填入实验数据记录表中。

自动控制原理实验（二）一、实验名称：基于MATLAB的控制系统频域及根轨迹分析二、实验目的：（1）、了解频率特性的测试原理及方法；（2）、理解如何用MATLAB对根轨迹和频率特性进行仿真和分析；（3）、掌握控制系统的根轨迹和频率特性两大分析和设计方法。

三、实验要求：（1）、观察给定传递函数的根轨迹图和频率特性曲线；（2）、分析同一传递函数形式，当K值不同时，系统闭环极点和单位阶跃响应的变化情况；（3）、K值的大小对系统的稳定性和稳态误差的影响；（4）、分析增加系统开环零点或极点对系统的根轨迹和性能的影响。

四、实验内容及步骤（1）、实验指导书：实验四（1）、“rlocus”命令来计算及绘制根轨迹。

会出根轨迹后，可以交互地使用“rlocfind”命令来确定点击鼠标所选择的根轨迹上任意点所对应的K值，K值所对应的所有闭环极点值也可以使用形如“[K, PCL] = rlocfind(G1)”命令来显示。

（2）、波特图：bode(G1, omga)另外，bode图还可以通过下列指令得出相位和裕角：[mag,phase,w] = bode(sys)（3）、奈奎斯特图：nuquist(G, omega)（2）课本：例4-1、4-2、4-7五实验报告要求（1）、实验指导书：实验四思考题请绘制下述传递函数的bode图和nyquist图。

1. 根据实验所测数据分别作出相应的幅频和相频特性曲线；2. 将思考题的解题过程(含源程序)写在实验报告中。

幅频特性曲线相频特性曲线Gs = zpk([10], [-5; -16; 9], 200)subplot(1, 2, 1)bode(Gs)gridsubplot(1, 2, 2)nyquist(Gs)grid（2）课本：例4-1、4-2、4-7图像结果：程序：Gs = zpk([-1], [0; -2; -3],1) rlocus(Gs)图像结果：程序：Gs = zpk([-2], [-1-j; -1+j],1) rlocus(Gs)程序：K=[0.5 1 2]for i=1:1:3num=[1,1,0,0]; den=[1,1,K(i)]; sys=tf(num,den); rlocus(sys); hold ongrid onend图像结果：目标：改变增益K和转折频率依次调节源程序：k1=[4.44,10,20];num=[1,2];den=conv([1,1],[1,2,4]);%一阶转折频率 1/T（wn1=2,wn2=1）二阶转折频率 wn3=wn'=2，伊布西塔=1/2 num1=[1,1];den1=conv([1,2],[1,2,4]);%一阶转折频率 1/T（wn1=1,wn2=2）二阶转折频率 wn3=wn'=2，伊布西塔=1/2 t=[0:0.1:7]; %for i=1:3g0=tf(k1(i)*num,den);g=feedback(g0,1);[y,x]=step(g,t);c(:,i)=y;g1=tf(k1(i)*num1,den1);g(1)=feedback(g1,1);[y1,x]=step(g(1),t);c1(:,i)=y1;endplot(t,c(:,1),'-',t,c(:,2),'-',t,c(:,3),'-',t,c1(:,1),'-',t,c1(:,2), '-',t,c1(:,3),'-');gridxlabel('Time/sec'),ylabel('out')结果分析：在本题中（1）改变k值：k值越大，超调量越大，调节时间越长，峰值时间越短，稳态误差越小（2）改变转折频率：超调量，调节时间，峰值时间，稳态误差同样有相应的变化。

实验一 MATLAB 及仿真实验（控制系统的时域分析）一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点1、 系统的典型响应有哪些2、 如何判断系统稳定性3、 系统的动态性能指标有哪些 三、实验方法（一） 四种典型响应1、 阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。

2、),(Tn sys step ；表示时间范围0---Tn 。

3、),(T sys step ；表示时间范围向量T 指定。

4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。

2、 脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0〉==⎰∞t x f dx x f其拉氏变换为：)()()()(1)(s G s f s G s Y s f ===所以脉冲响应即为传函的反拉氏变换。

脉冲响应函数常用格式： ① )(sys impulse ； ②);,();,(T sys impulse Tn sys impulse③ ),(T sys impulse Y =（二） 分析系统稳定性 有以下三种方法：1、 利用pzmap 绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容 (一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性2． 用Matlab 求出253722)(2342++++++=s s s s s s s G 的极点。

%Matlab 计算程序num=[3 2 5 4 6];den=[1 3 4 2 7 2];G=tf(num,den);pzmap(G);p=roots(den)运行结果： p =+ - + -P ole-Zero MapReal AxisI m a g i n a r y A x i s-2-1.5-1-0.500.5-1.5-1-0.50.511.5图1-1 零极点分布图由计算结果可知，该系统的2个极点具有正实部，故系统不稳定。

利用MATLAB绘制系统根轨迹————————————————————————————————作者：————————————————————————————————日期：第4章 利用MATLAB 绘制系统根轨迹一、 利用MATLAB 绘制系统根轨迹相关知识假设闭环系统中的开环传递函数可以表示为：)()())(()())(()(021********s KG p s p s p s z s z s z s K den numK a s a s a s b b s b s K s G n m nn n n m m m m k =+⋅⋅⋅+++⋅⋅⋅++==++⋅⋅⋅++++⋅⋅⋅++=---- 则闭环特征方程为： 01=+dennumK特征方程的根随参数K 的变化而变化，即为闭环根轨迹。

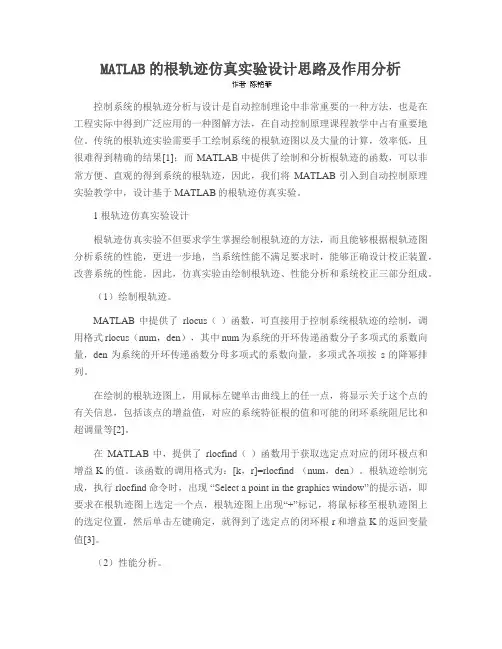

控制系统工具箱中提供了rlocus()函数，可以用来绘制给定系统的根轨迹，它的调用格式有以下几种：rlocus(num ，den) rlocus(num ，den ，K) 或者 rlocus(G) rlocus(G ，K)以上给定命令可以在屏幕上画出根轨迹图，其中G 为开环系统G 0(s)的对象模型,K 为用户自己选择的增益向量。

如果用户不给出K 向量，则该命令函数会自动选择K 向量。

如果在函数调用中需要返回参数，则调用格式将引入左端变量。

如[R ，K]=rlocus(G)此时屏幕上不显示图形，而生成变量R 和K 。

R 为根轨迹各分支线上的点构成的复数矩阵，K 向量的每一个元素对应于R 矩阵中的一行。

若需要画出根轨迹，则需要采用以下命令：plot(R ，¹¹)plot()函数里引号内的部分用于选择所绘制曲线的类型，详细内容见表1。

控制系统工具箱中还有一个rlocfind()函数，该函数允许用户求取根轨迹上指定点处的开环增益值，并将该增益下所有的闭环极点显示出来。

这个函数的调用格式为：[K ，P]=rlocfind(G)这个函数运行后，图形窗口中会出现要求用户使用鼠标定位的提示，用户可以用鼠标左键点击所关心的根轨迹上的点。

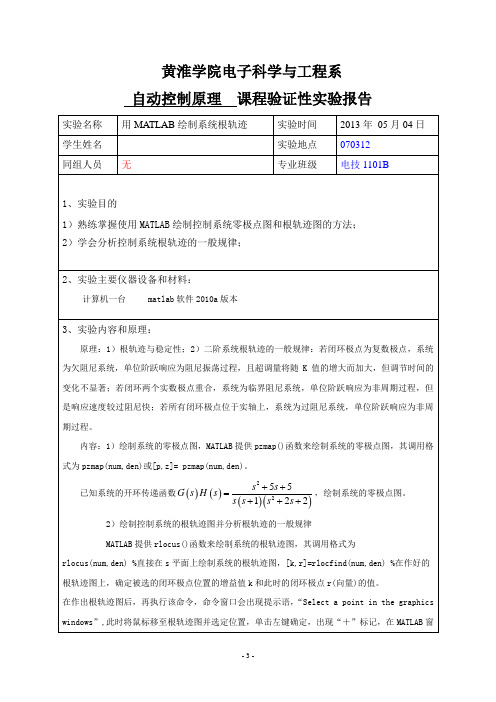

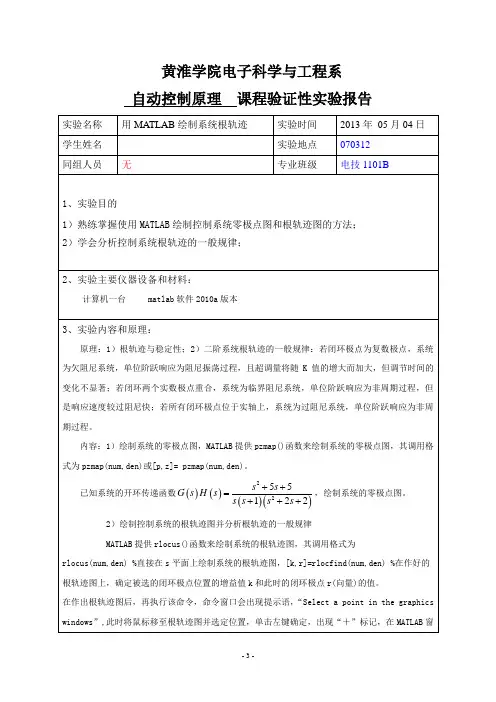

基于MATLAB的根轨迹分析一.实验目的:1. 学习利用MATLAB的语言绘制控制系统根轨迹的方法。

2. 学习利用根轨迹分析系统的稳定性及动态特性。

二.实验内容：1. 应用MATLAB语句画出控制系统的根轨迹。

2. 求出系统稳定时，增益k的范围。

3. 分析系统开环零点和极点对系统稳定性的影响。

三.实验步骤1•给定某系统的开环传递函数G(s)H(s)=k/s(s*s+4s+16)用MATLAB与语言绘出该系统的根轨迹。

程序如下：num=[1];den=[1,4,16,0];G=tf(nu m,de n)G1=zpk(G)Z=tzero(G)P=pole(G)pzmap( nu m,de n);title('pole-zero Map')rlocus( nu m,de n)根轨迹如图-2-6-8-8Root Locus 结论：由上图可知增益k的取值范围：0<k<642.将系统的开环传递函数改为：G(s)H(s)=k/s(s*s+4s+5)绘出该系统根轨迹图，观察增加了开环零点后根轨迹图的变化情况。

程序如下：num=[1,1];den=[1,4,5,0];G=tf(nu m,de n)G1=zpk(G)Z=tzero(G)P=pole(G)pzmap( nu m,de n);title('pole-zero Map')rlocus( nu m,de n)根轨迹如图Root LocusrRrxA-2-2.5 -2 -1.5 -1-0.5Real Axis结论：增加了开环零点后根轨迹的变化tax A■『r r L ■iJ 1「「⑴改变了根轨迹在实轴上的分布。

(2) 改变了根轨迹渐近线的条数、倾角及截距口(3) 若增加的廿坏零点和某个极点車合或距离很近，构成开坏偶极子，则两者和互抵消。

因此，可加入•个零点來抵消有损于系统性能的极点耳(4) 根轨迹曲线将向左倔移，有利于改善系统的动态件能，而且，所加的零点越靠近虚轴，彫响越大。

实验一 典型环节的MATLAB 仿真 一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、实验内容① 比例环节1)(1=s G 和2)(1=s G ；Simulink 图形实现：示波器显示结果：② 惯性环节11)(1+=s s G 和15.01)(2+=s s GSimulink 图形实现：示波器显示结果：③ 积分环节s s G 1)(1Simulink 图形实现：示波器显示结果：④ 微分环节s s G )(1Simulink 图形实现：波器显示结果：⑤ 比例+微分环节（PD ）2)(1+=s s G 和1)(2+=s s G1）、G1（s ）=s+2Simulink 图形实现：示波器显示结果：2）、G2（s）=s+1 Simulink图形实现：示波器显示结果：⑥ 比例+积分环节（PI ）s s G 11)(1+=和s s G 211)(2+=1）、G1（1）=1+1/sSimulink 图形实现：示波器显示结果：2）G2（s）=1+1/2s Simulink图形实现：示波器显示结果：三、心得体会通过这次实验我学到了很多，对课本内容加深了理解，熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法，加深对各典型环节响应曲线的理解，这为对课程的学习打下了一定基础。

实验二线性系统时域响应分析一、实验目的1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。

2．通过响应曲线观测特征参量ζ和nω对二阶系统性能的影响。

3．熟练掌握系统的稳定性的判断方法。

二、实验内容1．观察函数step( )的调用格式，假设系统的传递函数模型为243237()4641s s G s s s s s ++=++++绘制出系统的阶跃响应曲线？2．对典型二阶系统222()2n n n G s s s ωζωω=++1）分别绘出2(/)n rad s ω=，ζ分别取0,0.25,0.5,1.0和2.0时的单位阶跃响应曲线，分析参数ζ对系统的影响，并计算ζ=0.25时的时域性能指标,,,,p r p s ss t t t e σ。

第4章 利用MATLAB 绘制系统根轨迹一、 利用MATLAB 绘制系统根轨迹相关知识假设闭环系统中的开环传递函数可以表示为：)()())(()())(()(021********s KG p s p s p s z s z s z s K den numK a s a s a s b b s b s K s G n m nn n n m m m m k =+⋅⋅⋅+++⋅⋅⋅++==++⋅⋅⋅++++⋅⋅⋅++=---- 则闭环特征方程为： 01=+dennumK特征方程的根随参数K 的变化而变化，即为闭环根轨迹。

控制系统工具箱中提供了rlocus()函数，可以用来绘制给定系统的根轨迹，它的调用格式有以下几种：rlocus(num ，den) rlocus(num ，den ，K) 或者 rlocus(G) rlocus(G ，K)以上给定命令可以在屏幕上画出根轨迹图，其中G 为开环系统G 0(s)的对象模型,K 为用户自己选择的增益向量。

如果用户不给出K 向量，则该命令函数会自动选择K 向量。

如果在函数调用中需要返回参数，则调用格式将引入左端变量。

如[R ，K]=rlocus(G)此时屏幕上不显示图形，而生成变量R 和K 。

R 为根轨迹各分支线上的点构成的复数矩阵，K 向量的每一个元素对应于R 矩阵中的一行。

若需要画出根轨迹，则需要采用以下命令：plot(R ，¹¹)plot()函数里引号内的部分用于选择所绘制曲线的类型，详细内容见表1。

控制系统工具箱中还有一个rlocfind()函数，该函数允许用户求取根轨迹上指定点处的开环增益值，并将该增益下所有的闭环极点显示出来。

这个函数的调用格式为：[K ，P]=rlocfind(G)这个函数运行后，图形窗口中会出现要求用户使用鼠标定位的提示，用户可以用鼠标左键点击所关心的根轨迹上的点。

这样将返回一个K 变量，该变量为所选择点对应的开环增益，同时返回的P 变量则为该增益下所有的闭环极点位置。
