直流电机调速系统的设计直流电机调速系统是控制直流电机转速的一个重要工程应用领域。
在很多工业领域中，直流电机的转速控制是非常重要的，因为直流电机的转速对于机械设备的运行效率和稳定性有着重要影响。
本文将详细介绍直流电机调速系统的设计原理和步骤。
一、直流电机调速系统的基本原理直流电机调速系统的基本原理是通过改变电机的电压和电流来控制电机的转速。
一般来说，直流电机的转速与电机的电压和负载有关，转速随电压增加而增加，转速随负载增加而减小。
因此，当我们需要调节直流电机的转速时，可以通过改变电机的电压和负载来实现。
二、直流电机调速系统的设计步骤1.确定设计要求：在设计直流电机调速系统之前，首先需要确定系统的设计要求，包括所需的转速范围、响应速度、控制精度和负载要求等。
这些设计要求将指导系统的设计和选择适当的控制器。
2.选择控制器：根据设计要求，选择适当的控制器。
常见的直流电机调速控制器有PID控制器、模糊控制器和自适应控制器等。
根据实际情况，选择最合适的控制器来实现转速调节。
3.选择传感器：为了实时监测电机的转速和位置，需要选择合适的传感器来进行测量。
常见的传感器有光电编码器、霍尔效应传感器和转速传感器等。
根据实际需求，选择合适的传感器进行安装和测量。
4.搭建电路：根据控制器的要求，搭建合适的电路来实现控制和测量功能。
通常需要安装电压和电流传感器来实时监测电机的电压和电流，并将测量结果反馈给控制器。
5.调试和测试：在电路搭建完成后，需要进行调试和测试来验证系统的性能。
首先调整控制器的参数，使得系统能够按照设计要求进行转速调节。
然后进行负载试验，测试系统在不同负载下的转速调节性能。
对系统进行调试和测试，可以发现问题并及时解决，确保系统能够正常工作。
6.性能优化：根据测试结果，对系统进行性能优化。
根据实际需求，调整控制器的参数和传感器的位置，改善系统的转速调节性能和响应速度。
优化后的系统将更好地满足设计要求。
三、直流电机调速系统的工程应用总结：本文详细介绍了直流电机调速系统的设计原理和步骤。

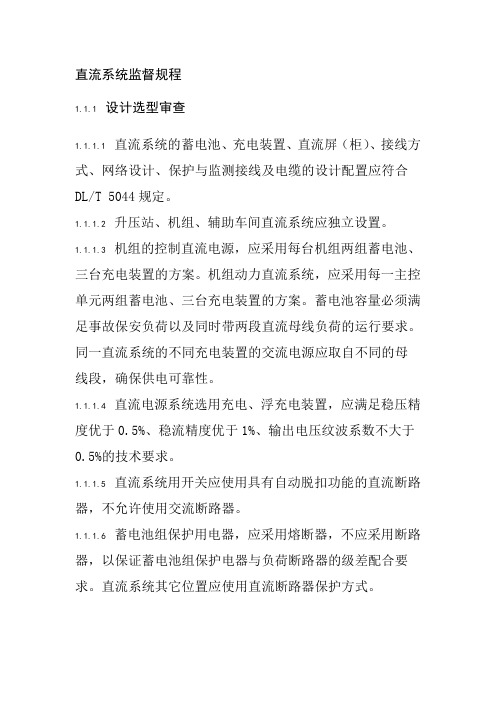

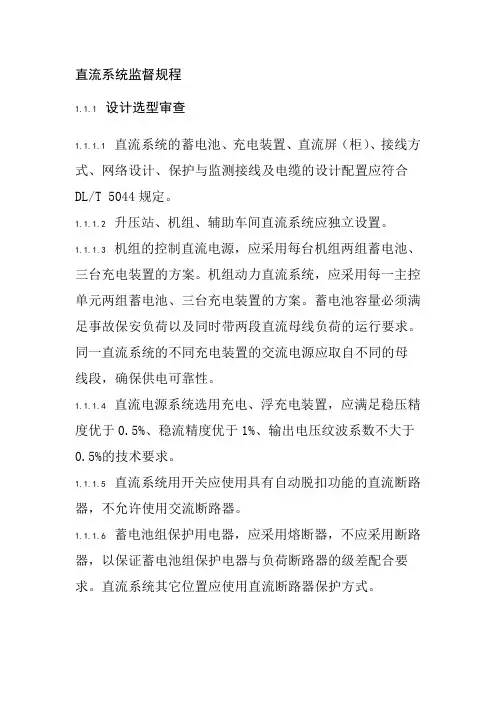

直流系统监督规程1.1.1 设计选型审查1.1.1.1 直流系统的蓄电池、充电装置、直流屏（柜）、接线方式、网络设计、保护与监测接线及电缆的设计配置应符合DL/T 5044规定。
1.1.1.2 升压站、机组、辅助车间直流系统应独立设置。
1.1.1.3 机组的控制直流电源，应采用每台机组两组蓄电池、三台充电装置的方案。
机组动力直流系统，应采用每一主控单元两组蓄电池、三台充电装置的方案。
蓄电池容量必须满足事故保安负荷以及同时带两段直流母线负荷的运行要求。
同一直流系统的不同充电装置的交流电源应取自不同的母线段，确保供电可靠性。
1.1.1.4 直流电源系统选用充电、浮充电装置，应满足稳压精度优于0.5%、稳流精度优于1%、输出电压纹波系数不大于0.5%的技术要求。
1.1.1.5 直流系统用开关应使用具有自动脱扣功能的直流断路器，不允许使用交流断路器。
1.1.1.6 蓄电池组保护用电器，应采用熔断器，不应采用断路器，以保证蓄电池组保护电器与负荷断路器的级差配合要求。
直流系统其它位置应使用直流断路器保护方式。
1.1.1.7 直流电源系统绝缘监测装置，不应采用注入式测量原理。
应具各检监测蓄电池组和单体蓄电池绝缘状态的功能以及交流窜直流故障的测记和报警功能。
1.1.1.8 升压站直流系统的馈出网络应采用辐射状供电方式，严禁采用环状供电方式。
1.1.1.9 发电机组直流系统对负荷供电，应按所供电设备所在段配设置分电屏，不应采用直流小母线供电方式。
1.1.1.10 直流母线采用单母线供电时，应采用不同位置的直流开关，分别带控制用负荷和保护用负荷。
1.1.1.11 防误闭锁装置电源应使用专用的、与继电保护直流电源分开的电源。
1.1.1.12 厂(站)用电系统、直流系统端子排应标记清楚，现场机构箱内应避免交、直流接线出现在同一段或一串端子排上，交、直流端子排要尽量远离或有效隔离。
1.1.1.13 直流系统的电缆应采用阻燃电缆。
直流系统设备安装施工方案一、前言直流系统设备在现代电力系统中扮演着重要的角色，其正确安装施工对系统的正常运行和设备的寿命具有至关重要的影响。
本文将介绍直流系统设备安装施工方案，包括前期准备、详细施工步骤以及后续验收等内容，以确保设备安全可靠地投入使用。
二、前期准备1.确认设备型号和规格，准备必要的工具和材料。
2.制定详细的安装方案和工作计划，包括施工流程和安全措施。
3.确保施工现场通风良好，安全设备完善。
三、施工步骤1. 施工前准备•根据设计图纸确定设备安装位置，清理施工区域。
•检查所需的安全防护设施和工具是否齐全。
•安排好施工人员，明确各自任务和责任。
2. 安装设备•按照设计要求、设备说明书和技术规范来进行设备组装和安装。
•严格按照电气连接图纸进行线路连接，确保接线正确可靠。
•完成设备的固定和调试，保证设备安装牢固且运行正常。
3. 系统调试•对安装完成的直流系统设备进行系统电气连接的调试。
•检查电气设备的工作状态，确保各项指标符合设计要求。
•进行系统运行试验，保证系统正常运行稳定。
4. 安全验收•对安装完成的设备进行全面检查，确保设备符合相关安全标准。
•进行设备的性能测试和运行试验，验证系统的稳定性和可靠性。
•完成安装施工记录和验收报告，准备设备投运前的准备工作。
四、总结直流系统设备的安装施工是一个需要高度注意和细致操作的过程，本文介绍了直流系统设备安装的全套方案，包括前期准备、施工步骤和安全验收等内容。
只有严格按照规范要求进行施工，才能确保设备的正常运行和系统的安全可靠性。
希望本文对直流系统设备安装有所帮助，为相关工程的顺利实施提供指导。
110～500kV变电所直流电源系统现场验收规范浙江省电力公司发布目 次前言 (Ⅱ)1范围 (1)2术语和定义 (1)3现场竣工验收的总体要求 (1)附录A （规范性附录）110～500kV变电所直流电源系统现场验收记录卡 (11)参考文献 (40)前 言为加强变电设备现场验收管理，进一步规范变电设备现场验收工作，严格控制好电气设备安装调试质量，确保新设备投入电网的安全运行，提高供电可靠性，特制定本标准。
本标准的附录A是规范性附录。
本标准由浙江省电力公司生产技术部提出。
本标准由浙江省电力公司科技信息部归口。
本标准主要起草单位：浙江省电力公司生产技术部、金华电业局。
本标准主要起草人：张永生 应高亮 钱平 张学飞 李一鸣 方旭光本标准由浙江省电力公司生产技术部负责解释。
110kV～500kV变电所直流电源系统现场竣工验收范1范围本标准规定了浙江省电力公司所辖110～500kV变电所直流电源系统现场竣工验收的项目和标准。
本标准适用于浙江省电力公司所辖110～500kV变电所直流电源系统新建、扩建及改建工程的现场竣工验收。
2术语和定义2.1直流电源系统直流电源系统包括交流输入回路、充电装置、馈电屏、蓄电池组、监控装置（含馈线状态监测单元）、绝缘监测装置（含接地选线）、硅降压回路、蓄电池监测装置、直流分电屏及馈线网络等组成。
2.2现场竣工验收现场竣工验收指设备现场安装调试完毕后，由建设单位组织的变电所直流电源系统启动投运前的验收。
现场竣工验收包括对变电所直流电源系统的设备安装质量和运行环境进行验收，以及对系统各项性能、每个指标、每项功能的正确性进行验收。
3 现场竣工验收的总体要求3.1 现场竣工验收应具备的条件3.1.1 变电所直流电源系统（包括交流输入、充电装置和高频开关电源模块、监控装置、蓄电池组、电压监测、馈电屏、蓄电池监测装置、绝缘监察装置、硅降压回路等）及二次回路已按设计要求安装完毕。
3.1.2 直流电源系统及二次回路的调试工作已全部完成。

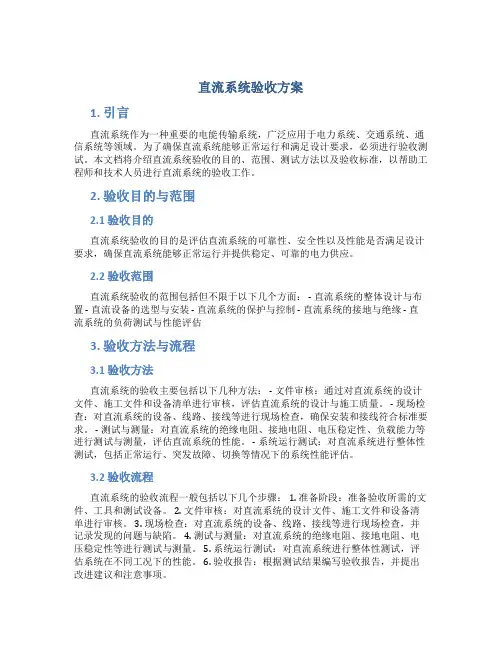

直流系统验收方案1. 引言直流系统作为一种重要的电能传输系统，广泛应用于电力系统、交通系统、通信系统等领域。
为了确保直流系统能够正常运行和满足设计要求，必须进行验收测试。
本文档将介绍直流系统验收的目的、范围、测试方法以及验收标准，以帮助工程师和技术人员进行直流系统的验收工作。
2. 验收目的与范围2.1 验收目的直流系统验收的目的是评估直流系统的可靠性、安全性以及性能是否满足设计要求，确保直流系统能够正常运行并提供稳定、可靠的电力供应。
2.2 验收范围直流系统验收的范围包括但不限于以下几个方面： - 直流系统的整体设计与布置 - 直流设备的选型与安装 - 直流系统的保护与控制 - 直流系统的接地与绝缘 - 直流系统的负荷测试与性能评估3. 验收方法与流程3.1 验收方法直流系统的验收主要包括以下几种方法： - 文件审核：通过对直流系统的设计文件、施工文件和设备清单进行审核，评估直流系统的设计与施工质量。
- 现场检查：对直流系统的设备、线路、接线等进行现场检查，确保安装和接线符合标准要求。
- 测试与测量：对直流系统的绝缘电阻、接地电阻、电压稳定性、负载能力等进行测试与测量，评估直流系统的性能。
- 系统运行测试：对直流系统进行整体性测试，包括正常运行、突发故障、切换等情况下的系统性能评估。
3.2 验收流程直流系统的验收流程一般包括以下几个步骤： 1. 准备阶段：准备验收所需的文件、工具和测试设备。
2. 文件审核：对直流系统的设计文件、施工文件和设备清单进行审核。
3. 现场检查：对直流系统的设备、线路、接线等进行现场检查，并记录发现的问题与缺陷。
4. 测试与测量：对直流系统的绝缘电阻、接地电阻、电压稳定性等进行测试与测量。
5. 系统运行测试：对直流系统进行整体性测试，评估系统在不同工况下的性能。
6. 验收报告：根据测试结果编写验收报告，并提出改进建议和注意事项。

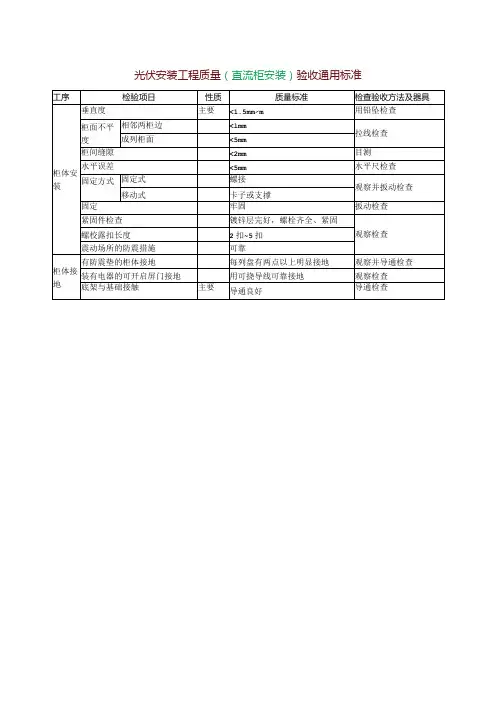

4. 验收标准与参数要求4.1 验收标准直流系统的验收标准一般参考国家标准、行业标准以及设计文件中的规定，具体验收标准由实际情况决定。
直流系统设备安装施工方案目的本文旨在规范直流系统设备的安装施工方案，确保施工过程中的安全和有效性。
2.适用范围本方案适用于所有直流系统设备的安装施工，包括但不限于电站、变电站、工业企业等。
3.编制依据本方案的编制依据包括国家相关法律法规、行业标准、技术规范以及工程实践经验。
4.工程概况本工程为直流系统设备的安装施工，包括设备的安装、调试和验收等工作。
工程地点位于XX地区，总面积为XXX平方米。
5.主要工程量本工程的主要工程量包括设备的安装、电缆敷设、接线调试等。
具体工程量详见施工图纸和技术规范。
6.施工准备6.1 技术准备施工前，需要进行技术准备，包括但不限于准备施工图纸、工艺流程表、施工计划等。
同时，需要对施工人员进行技术培训，确保施工质量和安全。
6.2 作业人员的配置、资格及要求在进行任何施工作业之前，必须确保作业人员的配置、资格和要求得到满足。
作业人员必须具备相关的工作经验和技能，以确保施工作业的顺利进行。
6.3 主要施工机械、作业工器具为了保证施工作业的高效性和准确性，必须配置适当的施工机械和作业工器具。
这些设备必须符合相关的安全标准和规定，以确保作业人员的安全。
6.4 设备材料要求在进行施工作业时，必须使用符合标准的设备和材料。
这些设备和材料必须经过严格的检测和测试，以确保其质量和安全性。
6.5 工序交接要求在施工作业的不同阶段之间，必须进行工序交接。
这些交接必须精确和准确，以确保施工作业的连续性和高效性。
6.6 其他除了上述要求之外，还必须遵守所有相关的法律法规和标准。
同时，还必须采取适当的安全措施，以确保作业人员的安全和健康。
7.1 主要施工程序在进行施工作业时，必须遵循一系列的主要施工程序。
这些程序必须经过严格的计划和控制，以确保施工作业的质量和安全。
本文介绍了旭阳化工10万吨/年已内酰胺及配套2*220锅炉+25M及发电项目直流系统设备安装工程的施工方案。
该方案的目的是保证施工质量，提高工程施工技术水平，并确保直流系统设备安装的安全。
1 直流系统设计1．1 系统接线避免采用了两台充电机，一组阀控蓄电池的接线方式。
某些变电站的典型设计中的直流系统采用了两台充电机，一组阀控蓄电池的接线方式。
这种设计不太合理。
两台充电机，一组蓄电池的设计是沿袭原来采用相控充电机、固定防酸蓄电池时的设计思想。
殊不知设备情况已发生了变化。
原来的相控充电机可靠性不高，因此一般采用两台充电机；而固定防酸蓄电池造价高、寿命长、可靠性高，所以一般采用一组蓄电池。
目前采用的高频开关电源的充电机为N+1备份，且各模块可脱离监控单元独立进行工作，充电机的可靠性已大大提高。
而阀控蓄电池虽使用安全、日常维护量小但其可靠性和寿命明显不如固定防酸蓄电池。
MCHAELR．M00RE通过对超过7万5千只阀控蓄电池近1O年的研究表明，阀控蓄电池的实际使用寿命为4～8年，远低于其1O～20年的设计使用寿命。
因此合理的设计应重点加强蓄电池的可靠性。
应采用双套充电机、双组蓄电池而非双套充电机、单组蓄电池。
为不提高投资，蓄电池的容量可选用原蓄电池容量的一半。
这样本质上为两套直流系统，两组蓄电池电、两台充电机、两面馈线屏，正常运行为分裂运行，充电机或蓄电池检修时并列运行。
系统方式灵活，每段母线上的充电机和蓄电池可同时撤出系统，当撤出系统后充电机和放电回路可对本段母线的蓄电池进行核对性充放电。
1．2 蓄电池的选用变电站的蓄电池常选用阀控蓄电池和固定防酸蓄电池。
目前变电站的阀控蓄电池主要采用2V和12V两种。
各有其优缺点。
2V蓄电池的优点是电池设计寿命长并且可靠性高，损坏1～2节可将其短接，不会对系统电压有大的影响，缺点是造价较高、维护量大、占地面积大。
12V蓄电池的优点是每组仅18块(220V 系统)，维护、更换都比较方便，造价比相同容量的2V电池低、结构紧凑、占地面积小，缺点是设计寿命少于2V电池，损坏1～2节对系统电压影响较大，不能短接，一般需更换。
权衡利弊后11OkV变电站宜采用2组12V、100AH的蓄电池；330kV及以上变电站宜采用2组2V、大于等于300AH的蓄电池。
固定式防酸蓄电池可靠性和鲁棒性优于阀控蓄电池，但占地面积大，需进行加水、测密度、调酸等日常维护工作，且易产生酸雾，对蓄电池室有特定的要求，对环境污染较大。
对于特别重要、可靠性要求特别高的变电站建议采用固定式防酸蓄电池。
1．3 放电回路蓄电池的核对性充放电，对蓄电池的寿命和整个直流系统的安全至关重要，是以后运行过程中的一项长期、经常性的工作。
为日后的运行维护方便，应设计蓄电池放电回路、并带有放电模块，运行中可将单台充电机、单组蓄电池撤出运行进行核对性充放电。
并要求具有智能放电功能，可根据放电电流、单瓶截止电压、整组截止电压、放电时间等参数设置放电方式。
1．4 馈线方式变电站直流网络的馈线应采用何种形式更为合理。
DL／T 5044—2004《电力工程直流系统设计技术规定》4．6．1条规定“直流网络宜采用辐射供电方式”。
而《国家电网公司十八项电网重大反事故措施》13．3．1．1规定“新、扩建或改造的变电所(站)直流系统的馈出网络应采用辐射状供电方式，不应采用环状供电方式。
在用设备如采用环状供电方式的，应尽快改造成辐射状供电方式。
”相比而言设计规范的规定比较合理，反措的规定有些片面。
330kV及以上变电站一般设有保护小室，采用辐射状供电时的电缆敷设距离短(电缆仅需从馈线屏辐射到各保护小室的分电屏，从分电屏辐射到各保护装置)，且蓄电池的容量大，易满足馈线网络的多级级差配合。
因此在330kV及以上变电站采用辐射状供电方式较合理。
11OkV变电站有多条1OkV出线，且目前的保护设计多为就地设计，直流如采用辐射供电方式，电缆用量多，造价高。
反措中要求辐射供电是为了提高可靠性，在辐射供电方式下如果一条1OkV出线保护的电源开关越级跳闸，不会使上一级保护由于失去电源而不能动作，造成事故扩大。
其实只要对主变和母联间隔的1OkV开关操作、保护电源单独从直流馈线，其他1OkV出线仍采用传统的环网供电就可很好地平衡可靠性和造价。
1．5 其它每个充电机有两路交流输入，当运行的交流输入失去时能自动切换到备用交流输入供电。
交流输入应设有防雷保护环节。
在动力母线(或蓄电池输出)与控制母线间设有母线调压装置的系统，必须采用防止母线调压装置开路造成控制母线失压的双通道设计(如采用备用硅链等措施)。
2 直流系统的验收2．1 验收的总体原则直流系统不仅包含直流屏，还包含其馈出线网络，对其验收应本着先部分、后整体，先元件后系统的原则进行。
例如可先对蓄电池、充电机、绝缘监察(测)、馈线屏等主要部件的性能进行验收，再对整个直流系统进行整体验收。
2．2 蓄电池的验收应由运行单位对蓄电池进行核对性充放电试验、进行蓄电池内阻(电导)的测试，检验其容量是否满足要求、记录其内阻(电导)的原始值，并应与厂家提供的放电曲线、内阻(电导)值相吻合。
应测量蓄电池连接条的内阻(电导)，保证蓄电池连接良好。
蓄电池核对性充放电的目的是用放电来定量地检测蓄电池容量，是检验蓄电池质量的重要试验手段。
施工单位一般无专业仪器，往往利用电阻进行放电，难以保持放电电流的稳定，对截止电压的控制采用人工控制，放电容量不够准确。
在实际工作中，由于人员业务技术素质等原因的影响，往往不能够做好这项工作，甚至对蓄电池组造成损害，缩短其使用寿命。
因此，为加强对蓄电池组核对性充放电的管理，应由运行单位的专业班组进行此项重要试验，确保试验的可靠性。
蓄电池的内阻是反映运行中蓄电池健康状态(SOH)的一项重要的参数。
但不同仪器测试的结果偏差较大，且同一蓄电池内阻进行纵向比较才与SOH有较高的相关性。
因此，验收中运行单位应该用自己内阻测试仪记录蓄电池内阻的原始值并作为参考数值，运行中定期测量蓄电池的内阻并与参考值相比较。
2．3 充电机的验收充电机主要进行稳压、稳流、充电程序转换的验收，如果有条件还应进行纹波系数的验收。
对采用高频开关电源的充电机应验收其模块间的均流特性。
2．4 馈线屏和馈出线网络的验收馈线屏和馈出线网络宜结合起来进行验收。
一是验收直流馈出线网络中，尤其是开关柜、保护屏是否采用了交流空开；二是验收直流馈出线网络是否满足级差配合；三是验收馈出线网络的接线是否和图纸相符，并逐路进行接地试验，验证是否能正确选线。
2．5 其他项目和整体试验包括进线交流电源的自动切换、交流失压报警、直流系统电压异常等试验项目以及直流系统的各种遥信、遥测信号与变电站后台进行对点。
3 直流系统运行维护3．1 运行中阀控蓄电池的核对性充放电周期的确定目前直流系统中的蓄电池多采用阀控蓄电池。
阀控蓄电池运行中易出现问题，过充、过放、渗液、环境温度过高、浮充电压过高等均会影响蓄电池的健康。
因此，蓄电池是直流系统中的关键和薄弱环节，运行中对其健康状态要加强监控。
核对性充放电能最直接地反映蓄电池的腱康状态，需要定期进行。
对于阀控蓄电池核对性充放电的周期，不同规程的规定也不完全相同。
IEEE标准1188—2005(IEEE推荐的对固定使用的阀控蓄电池的维护、试验和更换标准)规定“阀控蓄电池的核对性充放电周期不大于2年，当达到85％的设计寿命或容量小于90％后每年进行一次容量测试”。
DL／T724—2000(电力系统用蓄电池直流电源装置运行与维护技术规程)和国家电网公司《直流电源系统管理规范》规定“新电池安装后每2～3年进行一次核对性试验，运行6年以后的，应每年进行一次”。
从笔者对3 000余只阀控蓄电池近8年运行数据来看，4年以后容量不满足要求比率较高，发生故障的蓄电池中运行4年以上的占80．3％。
因此，建议4年内每2年进行一次核对性充放电，4年后每年进行一次核对性充放电；容量小于90％且大于等于80％的蓄电池组应每年进行一次核对性充放电；容量小于80％的蓄电池组应尽快更换，在更换前应将核对性充放电周期缩短为3个月至半年。
同时结合平时内阻测试及时发现蓄电池的隐患。
3．2 对蓄电池的均衡充电频繁进行均衡充电都对蓄电池组不利，具体应遵守制造厂的规定，还需要结合蓄电池组的运行状况，对其当前状态进行*估后，确定是否应进行均衡充电。
不建议将直流系统的均衡充电设置为三个月自动进行。
对个别落后的蓄电池，应对单电瓶进行均衡充电处理，使其恢复容量，若处理无效，应更换。
不宜采用对整组蓄电池进行均衡充电的方法处理个别落后蓄电池，防止多数正常电池被过度充电。
3．3 运行中蓄电池的不一致性蓄电池的不一致性是指同一规格型号的单体蓄电池组成电池组后，其电压、荷电量、容量及其衰退率、内阻及其随时间变化率、寿命、温度影响、自放电率及其随时间变化率等参数存在一定的差别，其对外表现为串联使用时的单瓶浮充电压的差别。
蓄电池即使成组前经过筛选电池的一致性较好，经过一段时间的使用后也会出现差异，其不一致性随着其单瓶浮充电压的差别增加而逐渐加重，呈现恶性循环，从而造成整组蓄电池寿命的下降。
造成蓄电池不一致的原因主要由电池及电池组设计引起的差异、初期性能的差异、使用过程中出现的差异等。
传统的改善蓄电池一致性的方法是整组均衡充电，这种均衡的代价是对电压高的蓄电池造成损害，尤其是阀控蓄电池因其贫液结构，易产生失水、热失控等现象。
对均衡充电的改进的方法是进行单瓶的均衡充电维护，有一定的效果，但缺点是需要将蓄电池退出系统，操作费时费力且无法根本解决问题。
目前解决运行中蓄电池不一致较先进的方法是蓄电池的主动均衡技术，其原理是在蓄电池组加装均衡器，通过外回路来强制将单瓶的充电电压差控制一定范围内，对2V的蓄电池一般控制在10mV内。
3．4 直流系统的定期检测每年应对直流系统进行定期检测，可结合变电站的春查和秋查进行，主要项目包括蓄电池、充电装置、监控装置、绝缘监察装置等的检测，具体检测内容和方法可参考国网公司《直流电源系统管理规范》中的相关规定。
4 结论直流系统是变电站的一个重要组成部分，对变电站的正常运行起着重要的作用，它的设计方案是否合理、验收是否能够严格把关、日常维护是否到位直接影响着变电站的可靠性。
在变电站直流系统的设计、验收、运行维护的各个环节中要认真对待、抓住其关键点，这样才能确保变电站的安全运行。
