可燃气体检测报警器培训

一、专业基础知识
又CO的分子量为28，所以该混合气体中CO的摩尔
数应为：
nCO

100 103 28

3.57 103(mol)
所以CO气体的摩尔比浓度为：
3.57 103 3.57 103 41.06

85.8106 (mol/mol
)
例2：将0℃，一个大气压下摩尔比为100×10-6 （mol/mol）氮气中异丁烷表示为体积比。
公正、严细、科学、准确
一、专业基础知识
（3）物质量的单位：摩尔。任何一摩尔物质所包含的基本单元（原子、分
子、离子或电子等其他粒子）与0.012kg碳-12的原子数是相等的。1摩尔物质的粒子数是6.02×1023个。（4）气体定律 •理想气体状态方程 PV=nRT
其中：P—压力，V—体积， n—气体摩尔数，T— 气体绝对温度，R—常数。
图1 流量控制器
公正、严细、科学、准确
三、检定规程解读
对于扩散式仪器标定罩侧面开口的作用，一是排掉传感器表面空气；二是以免压力增大影响仪器准确度。
对于抽吸式仪器旁通流量计作用是，通过监测确保标准气体的组分不被空气稀释。 5.1.2.3零点气体
清洁空气或氮气（氮气纯度99.99%）。 5.1.2.4秒表 5.1.2.5减压阀和气路 5.1.2.6标定罩 5.1.2.7绝缘电阻表
≦±5%FS -2%FS
公正、严细、科学、准确
检定规程学习小结
一、检定过程应注意的问题
1、注意检定规程的适用范围 2、注意报警器各种计量性能指标的表现形式 • 相对误差与引用误差的区别 • 相对误差与绝对误差的区别 3、外观检查中防爆标志确认 4、确认检定环境 • 环境温湿度 • 干扰被测气体 • 强电场、磁场和振源

气体检测报警仪检定／校准基础知识培训课件

爆炸极限
可燃气体(蒸汽、粉尘)与空气的混合物达到一定浓度时，遇火源即会发生爆炸，发生爆炸的浓度称为爆炸浓度极限，最低浓度称为爆炸下限，英文Lower Explosive Limited 简写LEL。最高浓度称为爆炸上限，英文Upper Explosive Limit的简写UEL。爆炸极限一般用百分数%表示，如爆炸下限表示为%LEL。
由于有毒有害气体的危害与接触时间有关，标准中一般规定有15分钟(1小时)、8(24)小时、(40小时)年的加权平均值浓度限值，如居住区二氧化硫1小时、24小时、年的平均限值分别为(二级) 500，150，60 μg/m3 (体积分数：0.78，0.23，0.09×10-6 )。 (一级)150，50，20 μg/m3 (体积分数：0.23，0.09，0.03×10-6)。一氧化碳1 小时、24小时平均限值分别为10，4 mg/m3 (体积分数： 12.5，5.0×10-6 )。
一、概述基本知识
低于爆炸下限，混合气中可燃气的含量不足，不能引起爆炸。高于爆炸上限，混合气中的氧气的含量不足，也不能引起爆炸。可燃气体的危险程度用爆炸极限范围与爆炸下限的百分比表示:
(UEL - LEL)/ LEL 此比值越大危险程度越高。可燃气体的含量一般按体积百分数表示，在通常情况下，其数值等于物质的量(摩尔)分数。可燃气体检测仪量程一般是按气体的爆炸下限来确定的，不管什么可燃气体，其浓度值为爆炸下限浓度时，示值都是100 ％LEL，按照比例，达到爆炸下限50％的浓度时就是50％LEL。例如标准状态下，甲烷的爆炸下限φCH4=5％，5％的甲烷就是 100%LEL，体积分数φ=3.1%的甲烷就是62%LEL。
另外，各国技术机构采用的爆炸极限并不完全相同，校准进口检测仪时应注意。（国内各气体标准、资料中爆炸极限亦不完全相同）。

气体检测仪培训教材wangchengliang

ants
有毒污染物
Atmospheric Monitoring 大气检测
Oxygen Deficiency 氧气缺乏
Atmospheric Monitoring 大气检测
OSHA Has Determined Asphyxiation to Be the Leading Cause of Death in Confined Spaces
minute period
短时间暴露极限 15分钟的平均暴露极限
The PEL for a particular gas may have only one, or may have all three terms PEL针对颗粒型气体可以是一种，也可是三种方式
TWA Calculation 平均暴露浓度计算
gases
硅中毒的探头
将首先失去检测甲烷的能力，
• As poisoning progresses the the LEL sensor will eventually lose is ability to detect any combustible gases 当LEL探头中毒时将最终失去检测任何可燃气体的能力
• Never use O2 to ventilate a confined space! 禁止使用将氧气直接通过通风进入密闭空间
• Proportionally increases the rate of many chemical reactions 相应地增加化学品反应的速率
• Can cause ordinary combustible materials to become flammable or
氯气/二氧化氯
– Ammonia (NH3)

气体检测报警仪检定校准宣贯培训

由于化学计量过程比物理计量过程复杂，化学计量不可能像其他计量领域那样，有长期不变的反复使用的基、标准和逐级进行的量值溯源和传递方式。
一个化学分析结果往往需通过不同的溯源链实现，而且随着分析过程的进行，溯源链常常被打断，实现溯源非常困难。在多数情况下，化学计量的量值溯源和传递方式是通过正确使用标准物质得以实现的。也就是说，化学计量通过标准物质、标准方法和标准数据等手段进行量值溯源和传递。
一、化学计量基础化学计量的分类
㈦电子光学和离子光学式分析仪器。包括：电子探针、扫描电子显微镜离子探针；
㈧物性分析仪器。包括：湿度计、露点仪、水分仪、粘度计、粉尘仪、烟度计、蒸汽压渗透仪、熔体流动速率仪等；
㈨气体分析仪器。气体检测分析仪器有多种不同原理，气体分析在化学计量中占有重要位置，特别是有毒有害、易燃易爆气体的检测环境等各个方面。
一、化学计量基础相关术语
(计量器具的)检定 verification
查明和确认计量器具是否符合法定要求的程序，它包括检查、加标记和(或)出具检定证书。
一、化学计量基础化学计量的分类
一般来说，化学计量大体可分为物理化学计量和分析化学计量两大部分。常用化学计量仪器按某分析原理和用途又可分为光学分析仪、电化学分析仪、水质分析仪器、分离分析仪、气体分析仪、热重分析仪及其他类等。
㈠电化学类分析仪器。包括：电位式分析仪器：PH[酸度]计、离子计、酸根自动监测仪、自动电位滴定仪等；电导式分析仪器：电导仪、电极式盐度计、温盐深测量仪等；电量式分析仪器：极谱仪：电位溶出分析仪、直接电流法测氰仪等；㈡水质分析仪器、总有机碳分析仪、水中油份浓度分析仪、化学需氧量（COD）测定仪、生物化学需氧量（BOD5）测定仪、溶解氧测定仪、浊度计等；

RBBTJ-系列便携式可燃气体报警仪培训课件解析

5.携带方法及注意事项
按照规定佩带便携式可燃气体报警仪，从开始巡线到巡线结束仪器必须保持开启状态。在巡线过程中若是发现报警，应及时通知巡线队人员，并确定好位置，等待巡线人员用专业工具是否存在泄露点。下雨或下雪天不能让雨水进入报警仪的探头内，以免损坏探头。
严禁用高浓度气体对准探头测试其灵敏性。
非全日制用工可燃气体报警仪使用保管协议
第三条对非全日制用工人员使用可燃气体报警仪的具体要求：报警仪的使用应遵守以下规定，如经查实有违反以下规定的，除赔偿相应费用外，处50元以上200元以下罚款。 1、禁止私自打开报警仪机盖，对仪器元件进行拆卸、修理、更换等； 2、不要使可燃气体报警仪接触到水、油等液体；严禁摔砸、磕碰、火烤以及高温热源处； 3、正确使用可燃气体报警仪，要及时给可燃气体报警仪进行充电。充电时需先关机，一般需充电8-10小时左右。充电后，可连续使用8小时； 4、禁止将可燃气体报警仪借于他人使用。
4.基本操作
标定（非专业人员不得操作）关机状态下，同时按下“S2键”和“S3键”，显示屏依次显示： “00F”→零点数据（越2分钟） → “00C” →标定数据（此标定数据需根据标准气体浓度及检测气体类型，通过“S1键”、“S2键”来调整→ “000”，通入标气，数值开始上升，等数值稳定下后按下“S1键”确定， 1秒后机在开机状态按下“S3键”可关闭仪器。
S3键，关机
4.基本操作
查询在正常监控状态下，按下“S2键”持续3秒，显示屏显示“OA1” （一级报警点标志），1秒后显示屏数据为一级报警点数值；依次显示 “OA2”（二级报警点标志）、二级报警点数值，然后返回监控状态。
照片
非全日制用工可燃气体报警仪使用保管协议
第四条：本协议一式两份，甲乙双方各执一份。第五条：本协议双方签字（盖章）生效。输气管理区：年月日使用保管人：年月日

仪表可燃气报警器培训

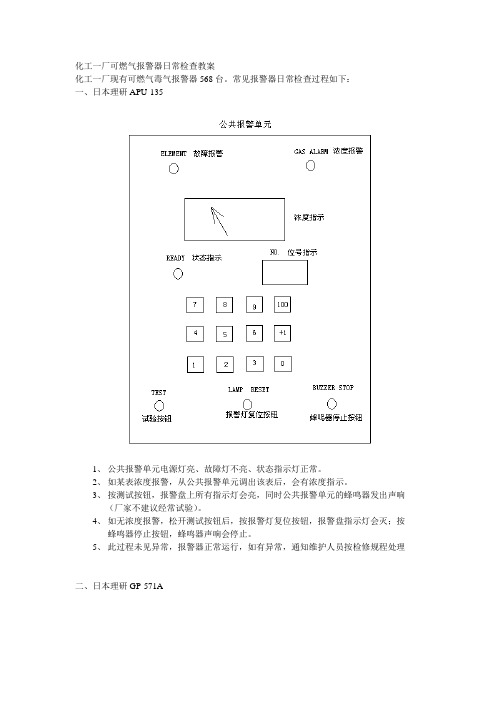

化工一厂可燃气报警器日常检查教案化工一厂现有可燃气毒气报警器568台。

常见报警器日常检查过程如下：一、日本理研APU-1351、公共报警单元电源灯亮、故障灯不亮、状态指示灯正常。

2、如某表浓度报警，从公共报警单元调出该表后，会有浓度指示。

3、按测试按钮，报警盘上所有指示灯会亮，同时公共报警单元的蜂鸣器发出声响（厂家不建议经常试验）。

4、如无浓度报警，松开测试按钮后，按报警灯复位按钮，报警盘指示灯会灭；按蜂鸣器停止按钮，蜂鸣器声响会停止。

5、此过程未见异常，报警器正常运行，如有异常，通知维护人员按检修规程处理二、日本理研GP-571A1、报警器显示单元电源灯、报警单元指示灯亮。

2、打开报警器显示单元下面门，按报警试验按钮超过5秒，报警单元蜂鸣器会响，LED柱图会显示闪烁（厂家不建议经常性试验）。

3、如现场无浓度报警，按报警单元的复位开关，蜂鸣器会停止发声，LED会恢复正常测量状态。

4、此过程未见异常，报警器正常运行，如有异常，通知维护人员按检修规程处理三、仪修厂KB21、报警器显示单元电源灯、故障指示灯灭。

2、按试验按钮，蜂鸣器发出声响，报警灯会亮。

（厂家不建议经常试验）。

3、如无浓度报警，松开试验按钮后，按复位按钮，浓度指示会恢复到测量状态；按消音按钮，蜂鸣器声响会停止。

4、此过程未见异常，报警器正常运行，如有异常，通知维护人员按检修规程处理四、日本新宇宙1、报警器显示单元电源灯、报警单元指示灯亮，故障灯灭。

2、按指示单元测试按钮，浓度指示会有反应，同时报警单元蜂鸣器发出声响（厂家不建议经常性试验）。

3、如现场无浓度报警，按报警单元的复位按钮，蜂鸣器会停止发声，浓度指示会恢复正常测量状态。

4、此过程未见异常，报警器正常运行，如有异常，通知维护人员按检修规程处理。

《气体消防培训》PPT课件

套等。
保持通风
在使用气体消防设备时，应保持现场通风良好，避免有害气体聚集。
避免与皮肤接触
对于某些有毒或腐蚀性的气体，应尽量避免与皮肤接触，及时用大量清水冲洗。
安全事故处理
立即报告
一旦发生气体消防安全事故，应立即向相关部门报告，并启动应
急预案。
紧急疏散
在确保人员安全的前提下，迅速组织现场疏散，撤离无关人员。
气体消防系统的组成
探测器
控制系统
释放装置
用于检测火灾发生的早期阶段，并向控制系统
发送信号。
接收探测器信号，判断是否启动气体消防系统。
在确定启动气体消防系统后，释放灭火气体。
管道和阀门
连接各个组件，确保气体流动的顺畅。
气体消防系统的分类
01
02
03
惰性气体系统
使用惰性气体（如氮气）稀释空气中的氧气，达到灭火效果。
04
气体消防安全培训
安全操作规程
操作前检查
确保气体消防设备在使用前已经经过全面检查，包括设备外观、压力表、阀门等。
正确使用
严格按照操作规程使用气体消防设备，避免误操作导致设备损坏或人员伤亡。
定期维护
定期对气体消防设备进行维护和保养，确保设备处于良好状态。
安全防护措施
佩戴防护装备
在使用气体消防设备时，必须佩戴合适的防护装备，如化学防护眼镜、化学防护服、化学防护手
详细描述
气体消防设备主要包括灭火器、灭火系统、自动喷水灭火系统等。其中，灭火器是便携式的，可用于扑灭小型火灾，而灭火系统则是在大型场所使用的，通过自动或手动控制释放大量的气体来扑灭火灾。自动喷水灭火系统则结合了气体消防和传统水灭火的特点，

多种气体检测仪培训手册PPT课件

STEL 报警
报警级别可以通过CC-Vision软件设置和更改声、光和振动报警周期重复出现, 屏幕交替显示 “A2” 和气体浓度闪烁图标报警无法被确认
Look at video
重设仪器后会取消TWA和STEL值.遵从所述安全操作流程.
TWA 报警
报警级别可以通过CC-Vision软件设置和更改声、光和振动报警周期重复出现屏幕交替显示 “A2” 和气体浓度闪烁图标报警无法被确认
Look at video
最大值菜单最大值菜单Look at video
显示氧气传感器的最大值. 数值从仪器上次重设起开始记录。再按 “OK”键.
按住 “OK”-键3秒钟
或者按一下“+”键仪器返回测量模式最大值功能显示重设仪器读数后氧气最低浓度值和其它气体最高浓度值。用户可以使用快捷菜单查看最大值也可利用CC viபைடு நூலகம்ion软件设置最大值数值。
注意!每次测量前，需要用空气冲洗德尔格取样管活着取样探枪.测量经验: 使用新取样管时，每米平均冲洗时间为3秒钟。测量时应加上传感器响应时间。
执行测量: 将德尔格取样管或者德尔格探枪与外置泵进气口连接执行测量完成操作: 按下松开键 LED灯闪烁绿/红灯，短暂发出鸣音外置泵自动关闭
X-AM 1/2/5000/5600外置泵操作
注释
TWA
当 TWA分析功能激活后:按住 “OK”-键3秒钟按下 “OK ”-键一次屏幕上显示图标显示最大工作浓度再次按下“OK”-键显示STEL 值.或者再按一下“+”键仪器返回测量状态
菜单功能
Look at video
菜单功能
当STEL分析功能激活后:按住“OK”键三秒钟按下 “OK ”键两次屏幕上显示图标显示STEL 值按下 “OK ”-键或者 “+”键一次仪器返回测量

燃气报警器使用培训PPT

维修步骤
06 根据排查结果，调整报警器设
置或清洁传感器，必要时更换传感器。
报警器使用中的常见问题及解答
问题1
报警器应该安装在什么位置？
01
02
答1
报警器应安装在靠近燃具和电源的位置，同时要避免安装在高温、潮湿和油烟较多的地方。
问题2
报警器如何安装？
03
问题3
报警器如何校准？
05
04
答2
安装报警器时，应先固定好传感器，再将主机安装在墙面或其他平面上，最后连接电源和气源。
教学方法多样
采用理论讲解、实际操作演示和案例分析相结合的方式，使参训人员在理解理论知识的同时，能够实际操作，加深理解和记忆。
参训人员反馈与评价
积极参与互动
建议收集整理
参训人员表现出极高的学习热情，积极参与互动，提出疑问和建议，形成了良好的学习氛围。
针对参训人员的反馈和建议，如增加实际操作练习、优化案例分析等，将进行整理并作为改进下次培训的依据。
06
答3
报警器校准通常需要使用标准气体进行测试，按照厂家提供的校准步骤进行操作即可。
04 安全使用燃气报警器的建议与案例分析
安全使用的重要性和必要性
预防燃气泄漏事故
燃气报警器能够及时检测到燃气泄漏，提醒用户采取措施，避免事故发生。
保障生命财产安全
燃气泄漏可能引发火灾、爆炸等严重事故，危及生命财产安全。
评价普遍较高
经过问卷调查和口头反馈，参训人员对本次培训的评价普遍较高，认为培训内容实用、教学方法有效，对今后工作有较大帮助。
下一步行动计划与建议
定期复习与考核
为巩固培训效果，建议定期组织复习课程和考核，确保参训人员真正掌握所学内容。

《有害气体报警》课件

维护和测试报警器
1 定期检查ห้องสมุดไป่ตู้维护
建议定期检查和维护报警器，确保其有效性和可靠性。
2 测试和校准
解释如何进行报警器的测试和校准，以保持其准确性。
3 维护记录
重要的维护指南，包括维护记录的保留和归档。
介绍如何根据空间尺寸和安全需求来确定报警器的数量和间距。
3 安装要点
注意事项和建议，确保正确和高效地安装报警器。
报警时的应急处理
1
应急措施和指导
2
提供应急处理的建议，包括撤离、通知
相关人员等。
3
警报信号的识别
教导人们如何识别不同类型的警报信号，以及如何正确应对。
实战模拟
模拟实际报警情景，并演示正确的紧急处理步骤。
1
检测和报警机制
解释报警器如何检测有害气体并触发相应的警报信号。
2
常见报警器种类
介绍气体报警器的多种类型，如电化学、红外线等。
3
技术原理
描述报警器使用的技术和原理，以确保准确和可靠的报警。
报警器的选择和安装
1 合适的位置和方向
指导在何处安装报警器以及确定其面向方向的考虑因素。
2 报警器的数量和间距
有害气体报警
本PPT课件将介绍有害气体报警的重要性、工作原理、选择和安装、紧急处理以及维护和测试等内容。
有害气体的定义和危害
有害气体定义
明确有害气体的特征和类型，如毒气、可燃气体等。
危害性分析
说明有害气体对人体和环境的危害程度。
实例分析
列举个别常见有害气体的特点和实际案例。
报警器的工作原理

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

报警设计规范 SY 6503-2000可燃气体检测报警器使用规范 JJG693-2011可燃气体检测报警器
华灿光电股份有限公司
行动、专业、协作、创新
可燃气体报警器就是气体泄露检测报警仪器。当工业环境中可燃或有毒气体泄露时，当气体报警器检测到气体浓度达到爆炸或中毒报警器设置的临界点时，可燃气体报警器就会发出报警信号，以提醒工作采取安全措施，气体报警器相当于自动灭火器那类，可驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。可燃气体报警器可以测出各种气体浓度。经常用在化工厂，石油，燃气站，钢铁厂等有气体泄警消防值班室接到现场报告或特气报警器显示，消防值班人员立即与该区域人员进行确认并观察显示器显示浓度有无上升趋势。若现场因设备维护或轻微渗漏等原因导致报警并浓度值无明显上升，消防值班人员可将报警器复位，告知现场作业人员并连续观察浓度显示
，直至降至报警值以下解除警报。
电化学型是利用传感器遇到气体产生化学反应原理检测。
华灿光电股份有限公司
行动、专业、协作、创新
一期车间安装的特气报警探头类型
一期生产车间特气探头：
序号 1 2 3 4 5 6 7
位置技术夹道技术夹道技术夹道技术夹道技术夹道技术夹道
薄膜区
检测气体氢气氢气氢气氢气氢气氢气氢气
三氯化硼（BCl3）
华灿光电股份有限公司
夹道特气柜内的特气探头及控制板位置图
65 BCl3 CL2 特气柜
4
32
特气柜 CL2 BCl3 SiH4
特气探头控制面板
5个
2 53
6
4
行动、专业、协作、创新
华灿光电股份有限公司
车间特气报警应急处理
行动、专业、协作、创新
具体操作文件可参考OA文件：《QI0111有害气体应急处理程序》
行动、专业、协作、创新
有毒
√ √
华灿光电股份有限公司
行动、专业、协作、创新
车间特气柜特气报警
装置介绍
夹道特气柜内的特气探头(5个）
特气探头
：
薄膜间特气柜内特气探头控制面板（5个）
：
BCl3 CL2 SiH4 BCl3 CL2
硅烷（ SiH4)
三氯化硼（BCl3）
氯气（ CL2）
氯气（ CL2）
催化型可燃气体探测器是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度。当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化。
半导体型是利用半导体材料（SnO2）对空气中氧分子的吸附和脱附引起半导体电势垒的变化。
红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体！
检测空气中气体的浓度。探测器将传感器检测到的气体浓度转换成电
信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体
浓度达到或超过报警控制器设置的报警点时，报警器发出报警信号，
并可启动电磁阀、排气扇等外联设备，自动排除隐患。
便携式可燃气体报警器为手持式，工作人员可随身携带，检测不
同地点的可燃气体浓度，便携式气体检测仪集控制器，探测器于一体，
位号 1号 2号 3号 4号 5号 6号 7号
一期技术夹道特气柜内探头：
序号 1
位置芯片车间夹道
2
芯片车间夹道
3
芯片车间夹道
4
芯片车间夹道
5
芯片车间夹道
序号 8 9 10 11 12 13
位置薄膜区薄膜区薄膜区光刻区薄膜区薄膜区
检测气体氢气氨气氢气氢气氨气氢气
位号 8号 9号 10号 11号 12号 13号
行动、专业、协作、创新
华灿光电股份有限公司
行动、专业、协作、创新
气体报警器标准规范
GB16808-2008《可燃气体报警控制器》 GB15322-2003《可燃气体探测器》 GB3836-2010《爆炸性环境》 GB4208-2008/IEC60529:2001 外壳防护等级（IP代码） GB50058-92(爆炸和火灾危害环境电力装置设计规范 GB50493-2009石油化工企业可燃气体和有毒气体检测
华灿光电股份有限公司
行动、专业、协作、创新
基本分类：
按照使用环境可以分为工业用气体报警器和家用燃气报警器，按
自身形态可分为固定式可燃气体报警器和便携式可燃气体报警器。
工业用固定式可燃气体报警器由报警控制器和探测器组成，控制
器可放置于值班室内，主要对各监测点进行控制，探测器安装于可燃
气体最易泄露的地点，其核心部件为内置的可燃气体传感器，传感器
检测气体硅烷（SiH4) 三氯化硼（BCl3) 氯气（Cl2) 氯气（Cl2) 三氯化硼（BCl3)
编号 HC1002
HC1003
HC1004
HC1005
HC1006 华灿光电股份有限公司
一期车间特气危害
气体名称
氢气（H2）硅烷（SiH4）
氯气(CL2) 三氯化硼(BCL3)
高压
√
危害易燃
√ √
小巧灵活。与固定式气体报警器相比主要区别是便携式气体检测仪不
能外联其他设备。
家用可燃气体报警器也可以叫做燃气报警器，主要用于检测家庭
煤气泄漏，防止煤气中毒和煤气爆炸事故的发生。
华灿光电股份有限公司
行动、专业、协作、创新
可燃气体报警是对单一或多种可燃气体浓度响应的探测器。可燃气体探测器有催化型、半导体型、红外光学型、电化学型四种类型。
（二级报警）若显示器显示现场浓度有上升趋势（可控），消防值班人员应立即通知所在区域值班人员暂时撤离作业区域，消防值班人员携带探测设备安全防护器材至气体泄露区域进行探测漏点，并协助该区域责任人员
关闭气源并进行处理。
（三级报警）若显示器显示现场浓度迅速上升引发大规模报警（不可控），消防值班人员应立即请示公司领导广播紧急疏散。现场人员接到广播后立即疏散至安全区域进行集结，警报区域人员在疏散同时应关闭相关气体
行动、专业、协作、创新
气体报警器培训教材
环境与安全部
华灿光电股份有限公司
一、气体报警器标准规范二、气体报警器的作用三、气体报警器的分类四、气体报警器的工作原理五、气体报警器的系统介绍六、气体报警器的技术指标七、气体报警器的使用说明八、常见问题及解决办法九、使用维护及注意事项
