最新eclipse油藏数值模拟新手入门

油藏数值模拟技术2023 年11 月名目一、关于“油藏数值模拟技术”〔一〕根本概念及作用〔二〕数据预备〔三〕模型初始化〔四〕生产史拟合〔五〕生产动态推测二、油藏数值模拟的主流软件系统简介三、油藏数值模拟技术的进展及进展方向〔一〕进展〔二〕进展方向四、使用 ECLIPSE 软件进展油藏数值模拟的过程简介一、关于“油藏数值模拟技术”油藏数值模拟技术是一门将油田开发重大决策纳入严格科学轨道的关键技术。

从油田投产开头，无论是单井动态，还是整个油田动态，都要进展监测与掌握。

油藏数值模拟是油田开发最优决策的有效工具。

油藏数值模拟技术从 20 世纪 50 年月开头争论至今，已进展成为一项较为成熟的技术，在油气藏特征争论、油气田开发方案的编制和确定、油气田开采中生产措施的调整和优化以及提高油气藏采收率方面，已渐渐成为一种不行欠缺的主要争论手段。

油藏数值模拟技术经过几十年的争论有了大的改进，越来越接近油气田开发和生产的实际状况。

油藏数值模拟技术随着在油气田开发和生产中的不断应用，并依据油藏工程争论和油藏工程师的需求，不断向高层次和多学科结合进展，将得到不断的进展和完善。

〔一〕根本概念及作用（1）根本概念油藏数值模拟：从地下流体渗流过程中的本质特征动身，建立描述渗流过程根本物理现象、并能描述油藏边界条件和原始状况的数学模型，借助计算机计算求解渗流数学模型，结合油藏地质学、油藏工程学重现油田开发的实际过程，用来解决实际问题。

油藏数学模型的分类，一般有四种方法：1)按流体中相的数目，划分为：单相流模型、两相流模型、三相流模型。

2)按空间维数，划分为：零维模型、一维模型、二维模型、三维模型。

3)按油藏特性类型，划分为：气藏模型、黑油模型、组分模型。

气藏模型按其组分的贫富，可以用黑油数值模型模拟，也可以用组分类型的数值模拟模型模拟。

所以，气藏模型也可以划进黑油或组分模型。

故数学模型一般分为黑油型和组分型两类模型。

4)按油藏构造特点、开采过程特征，分类为：裂缝模型、热采模型、化学驱模型、混相驱模型、聚合物驱模型等。

初学者必读ECLIPSE组分数值模拟入门指南-1我一直在考虑怎么样写组分模型数值模拟入门指南。

组分模拟要涉及到状态方程（EOS）,闪蒸计算，热动力方程等理论方面的知识。

在实际做组分模拟时，你并不需要完全掌握这些知识，但你至少应该有一定了解。

我在后面会做一点简单的介绍，但希望大家自己化些时间去学这部分知识。

我写的还是以应用为主（这部分内容可能是国内出版的数模书籍中最缺乏的），大家需要参考其他组分模拟理论方面的书籍。

做组分模拟前应该有很好的黑油模拟的基础。

你应该先把黑油模拟做好以后再开始做组分模拟。

在我写的过程中，我也假定你已经很好地掌握了黑油模型。

涉及到黑油方面的内容时我不会做重复介绍。

如果你有疑问，可以参照我以前写的黑油模拟入门指南。

关于组分模拟，大家首先会有下面一些疑问。

为什么要做组分模拟？在什么情况下需要做组分模拟？组分模拟与黑油模拟有什么区别？组分模拟结果是不是一定比黑油模拟好？组分模拟用多少组分比较好？我先试着回答一下这些基本问题，然后我再介绍具体如何做组分模拟。

我们都知道，地下的流体的组成实际上是非常复杂的，可能含有成百上千的组分。

地下流体以油或气相的形式存在。

对于大多数油藏，我们基本上可以把地下流体分为两个组分，及油组分和气组分。

油组分以油相的形式存在，气组分以气相的形式存在。

两个组分会发生物质交换，及气组分会溶解到油相，油组分也会从气相挥发（油和气都不会溶解于水）。

这两个组分之间的物质交换可以用溶解油气比和（或）挥发气油比来表示。

溶解油气比和挥发气油比都只是压力的函数。

地下油气相的密度可以通过地面油气相的密度，溶解油气比以及体积系数来计算。

油气相的体积系数也只是压力的函数。

同样地下油气相的粘度也是压力的函数。

这就是我们所熟悉的黑油模型。

对于大多数油藏，采用这样的处理方式计算结果是有保证的。

但并不是所有油藏都可以这样处理。

比如凝析气藏，气藏温度很靠近临界温度，在开发过程中有许多独特的特性。

Eclipse 100 油藏数模软件使用手册eclipse100油藏数模软件使用手册二0二2年10月目录Coordsys坐标系信息七十六copy从一个数组拷贝数据到另一数组77copybox从一个box向另外一个拷贝一组网格数据77critperm对ve节点压缩的渗透率标准78date输出日期到汇总文件79dates模拟者事先指定报告日期79datum基准面深度,用于深度校正压力的输出80bebug控制检测输出80density地面条件下流体密度81depthdiffcdiffdpdiffmmfdiffmrdiffmthtdiffmxdiffmydiffmzzdif frdiffthtdiffxdiffyydiffzdpgriddrrdrsdtdrvrdrvdtdthetadthetavdxxdxvxdyydyvydzz dzmtrxdzmtrxvdznetechoEditnncehystrendendboxendnum网格块中心深度每个PVT区域的82个分子扩散数据82限制双介质操作中的分子扩散83基体裂纹扩散倍增器83方向的扩散乘数83θ方向扩散系数乘数84方向的扩散倍增器84方向的扩散倍增器85方向的扩散倍增器85方向的扩散系数方向的86θ扩散系数86定向扩散系数87定向扩散系数87定向扩散系数88.将矩阵元素的网格数据用于裂纹元素88方向网格尺寸88溶解Gor 的最大增加率89方向网格大小（矢量）89挥发油ogr的最大增长率90θ方向的网格大小矢量角（90）91方向的网格大小91方向网格大小（矢量）91方向的网格尺寸92方向网格大小（矢量）92方向的网格大小92矩阵块的垂直尺寸93基质岩体块体的垂直尺寸（矢量）93净厚度九十三接通重复输出开关94更改非相邻连接94滞后作用参数和型号选择95标志着时间表部分的结束95恢复长方体以包含所有网格95端点校准和深度区域编号95rxyrxzenkrvd相对渗透率端点与深度关系表96enptvd饱和度端点与深度关系表97eqlnum平衡区号数98equals在目前的box 中设置数组为常数99equil平衡数据详述99extrapms对表的外插请求预告信息101fipnum流体储量区域号102gconinje对井组井/油田注入率的控制/限制102gconpri为“优先”而设的井组或油田产量限制104gconprodgconsaleGCONSUMPGCONTOLGECONGLIFTLIMEGRIFTLIMGRIDGFILEGRUPGRUTREEGSEPCondumbNummmImple SimpleIncludeInradKrgnumKrummfkrowloadMessagesMinpVMispMonitorMultipleMulltMul ltMulltSulthetAmultxxMultimultMullyMullyMultZZ104井组或油田的天然气销售控制产量一百零七井组的气消耗率和引进率109井组控制目标(产率)允许差额110井组或油田的经济极限数据111最大井组人工举升能力112地面条件下的流体密度113控制几何文件网格的容量113给井组配置修井设备113建立多级井组控制的树状结构114井组设置分离器115渗吸饱和度函数据区域号115基质―裂缝渗吸区域号116建立impes求解过程117重建全隐式求解117包含数据文件名117要求输出初始文件118径向模型的内径118标定气相对渗透率的端点118方向性相对渗透率表格数119基岩―裂缝流动饱和度表号120标定油相对渗透率端点120标定水相对渗透率端点121调入一个save文件以便执行一个快速重起动122重设置打印和停止限定的信息123设置活动网格的最小孔隙体积124建立一个有效网格的最小孔隙空间124混合区数目125请求实时显示输出125当前定义区中的数组126方向传导率乘子126方向传导率乘子127方向传导率乘子127方向传导率乘子127方向传导率乘子128Ynewton将迭代计数输出到摘要文件128newtran校准使用块角导电性128nextstep设置下一时间步的最大值129nnc非相邻连接的直接输入129noecho关闭输出响应130noggf压缩网格几何模型文件非双重孔隙的130nodppm渗透率乘数130nowarn抑制eclipse警报消息130ntg厚度净毛重比130OilapioldtrannroptionsoutradoverburdpermrrpermthtpermxpermypermzpinchPinchoutpMaxpMiscPoroporPressurePriorityPrvDpseudospvCopvDgpvTgpvtnumpvtopvtwpvtwsaltqdrillrestartresvnumrockrocknumrocktab初始原油api值，以便api示踪选择131标定块中心传导率131标定任意一块中心传导率131打开特殊程序并选择132径向模型的外半径134岩石荷载压力计135方向绝对渗透率135θ方向绝对渗透率136x方向的绝对渗透率136y方向绝对渗透率136z方向的绝对渗透率137在尖灭层的顶部和底部之间建立连接一百三十七建立尖灭层上下的连接138模拟中的最大压力138与压力有关的可混性表138网格孔隙度139网格孔隙体积140初始压力一百四十为井的优先级选项设置系数140原始压力与深度关系表142为pseudo包要求输出的数据142含气原油pvt性质142干气的pvt性质(无挥发油)144死油的pvt性质(无挥发气)145水分（含挥发油）的PVT特性一百四十五pvt区数目146活性油的pvt^性质(有溶解气)147水上私人物业148含盐的水PVT功能149个钻井队中的设置井150台重启151输入给定水库的角坐标数据153岩石的压缩系数153岩石压实表区域的数量154岩石压实数据表一百五十四。

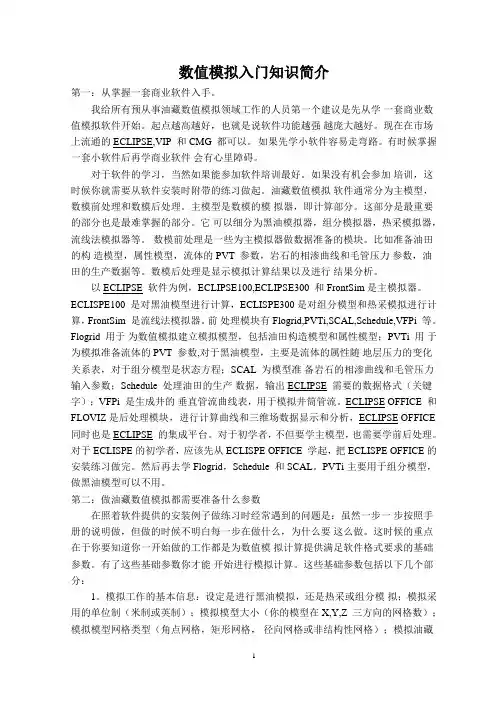

数值模拟入门知识简介第一：从掌握一套商业软件入手。

我给所有预从事油藏数值模拟领域工作的人员第一个建议是先从学一套商业数值模拟软件开始。

起点越高越好，也就是说软件功能越强越庞大越好。

现在在市场上流通的ECLIPSE,VIP 和CMG 都可以。

如果先学小软件容易走弯路。

有时候掌握一套小软件后再学商业软件会有心里障碍。

对于软件的学习，当然如果能参加软件培训最好。

如果没有机会参加培训，这时候你就需要从软件安装时附带的练习做起。

油藏数值模拟软件通常分为主模型，数模前处理和数模后处理。

主模型是数模的模拟器，即计算部分。

这部分是最重要的部分也是最难掌握的部分。

它可以细分为黑油模拟器，组分模拟器，热采模拟器，流线法模拟器等。

数模前处理是一些为主模拟器做数据准备的模块。

比如准备油田的构造模型，属性模型，流体的PVT 参数，岩石的相渗曲线和毛管压力参数，油田的生产数据等。

数模后处理是显示模拟计算结果以及进行结果分析。

以ECLIPSE 软件为例，ECLIPSE100,ECLIPSE300 和FrontSim 是主模拟器。

ECLISPE100 是对黑油模型进行计算，ECLISPE300 是对组分模型和热采模拟进行计算，FrontSim 是流线法模拟器。

前处理模块有Flogrid,PVTi,SCAL,Schedule,VFPi 等。

Flogrid 用于为数值模拟建立模拟模型，包括油田构造模型和属性模型；PVTi 用于为模拟准备流体的PVT 参数,对于黑油模型，主要是流体的属性随地层压力的变化关系表，对于组分模型是状态方程；SCAL 为模型准备岩石的相渗曲线和毛管压力输入参数；Schedule 处理油田的生产数据，输出ECLIPSE 需要的数据格式（关键字）；VFPi 是生成井的垂直管流曲线表，用于模拟井筒管流。

ECLIPSE OFFICE 和FLOVIZ 是后处理模块，进行计算曲线和三维场数据显示和分析，ECLIPSE OFFICE 同时也是ECLIPSE 的集成平台。
