三端可调式集成稳压电源电路安装

三端集成稳压器的标准连接方式三端集成稳压器的标准连接方式通常包括以下步骤：
1.输入端（IN）：这是稳压器的电源输入端，应连接到电源电压。

2.输出端（OUT）：这是稳压器的电源输出端，应连接到需要稳定电压的设备或电路。

3.地线端（GND）：这是稳压器的地线端，应连接到电源和设备或电路的公共地线。

在连接时，还需要注意以下几点：
•在输入端和地线之间，以及输出端和地线之间，通常需要连接电容，以帮助稳定电源电压和过滤噪声。

•选择合适的稳压器是非常重要的，需要考虑输入电压、输出电压、电流等参数。

•在使用过程中，需要注意稳压器的散热问题，避免过热导致性能下降或损坏。

以上就是三端集成稳压器的标准连接方式，希望对你有所帮助。

1/ 1。

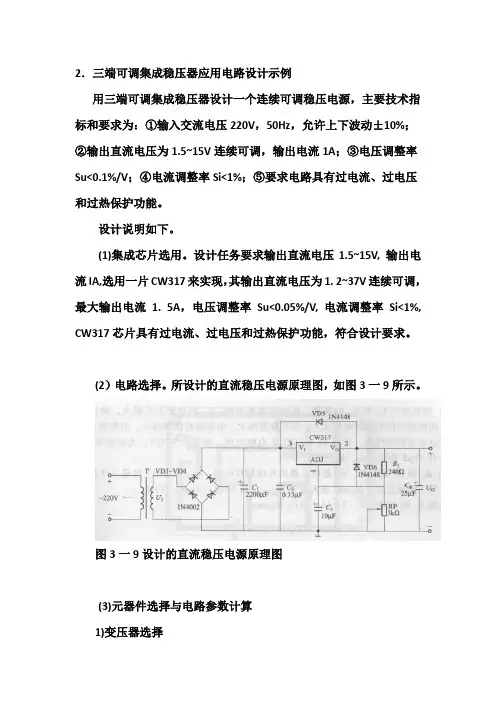

2．三端可调集成稳压器应用电路设计示例用三端可调集成稳压器设计一个连续可调稳压电源，主要技术指标和要求为：①输入交流电压220V，50Hz，允许上下波动±10%；②输出直流电压为1.5~15V连续可调，输出电流1A；③电压调整率Su<0.1%/V；④电流调整率Si<1%；⑤要求电路具有过电流、过电压和过热保护功能。

设计说明如下。

(1)集成芯片选用。

设计任务要求输出直流电压1.5~15V, 输出电流IA,选用一片CW317来实现，其输出直流电压为1. 2~37V连续可调，最大输出电流 1. 5A，电压调整率Su<0.05%/V, 电流调整率Si<1%, CW317芯片具有过电流、过电压和过热保护功能，符合设计要求。

(2）电路选择。

所设计的直流稳压电源原理图，如图3一9所示。

图3一9设计的直流稳压电源原理图(3)元器件选择与电路参数计算1)变压器选择计算选择整流变压器二次绕组的U 2和I 2。

整流变压器的一次绕组接220V 交流电压，下面计算变压器二次绕组的电压U 2和变压器容量P 。

查阅三端可调稳压器资料可知，该器件输入端的电压U 1一般要比其输出端电压高3V 左右，为保证在220x(1-10%）V, 即198V 时，仍高3V,因此可选U 1为23V 。

U I 是变压器二次绕组整流滤波后的直流电压，桥式整流电容滤波电路U 1=1.2U 2整流变压器二次绕组的U 2可选20V 。

在有电容滤波的整流电路中，整流管的电流不是正弦波，变压器二次绕组的有效值I 2是输出电流I 0的1.5~2倍，若按2倍考虑，则I 2=2I OM =2×1A=2A由此可得整流变压器的容量为P= U 2 I 2=20V ×2A=40V ·A考虑到变压器效率，在选用变压器时，应将P 2除以效率η。

查表2-1，得40V ·A 变压器η=0. 8,整流变压器的容量为40V ·A ÷0.8=50V ·A选择二次电压为20V ，二次电流为2A, 容量为50V ·A 的变压器。

实习课教案
实验过程及步骤一、实验目标
根据要求完成稳压电源的焊接和调试
二、实验要求
1、正确识读电路图
2、正确选用设备、材料、工具元件和仪表
3、正确选用仪表检测元件并判断元件品质好坏，找出不合格元件
4、完成元件组装与焊接操作，操作过程规范，焊件与焊点符合工艺要求
5、能通电试运行，操作过程规范并正确检查测试线路
三、注意事项
1、按要求完成焊接操作
2、通电前需告知教师检查，不允许私自送电电路图
作业设计
1.将电子器件进行合理布局，是电路板规范美观。

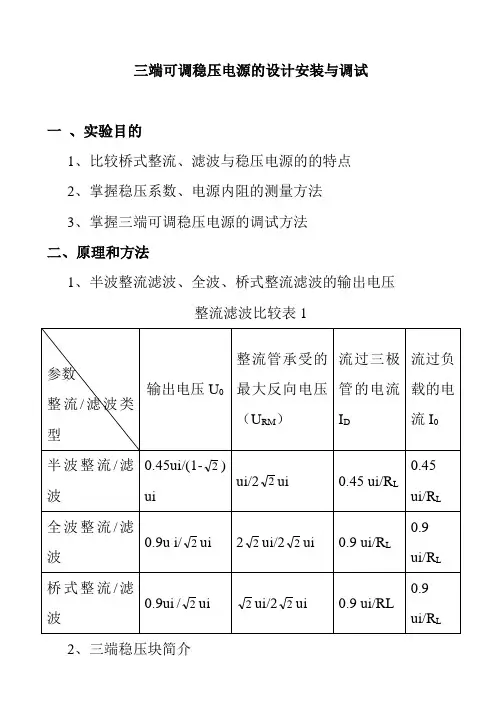

三端可调稳压电源的设计安装与调试一、实验目的1、比较桥式整流、滤波与稳压电源的的特点2、掌握稳压系数、电源内阻的测量方法3、掌握三端可调稳压电源的调试方法二、原理和方法1、半波整流滤波、全波、桥式整流滤波的输出电压整流滤波比较表12、三端稳压块简介三端稳压器比较表2型号输出电流输出极性输入输出压差管脚排列输出电压范围78 XX 78XX 1.5A+固定2—3V XX（V）78MXX500mA78LXX100mA79 XX 79XX 1.5mA—固定2—3V XX（V）79MXX500mA79LXX100mALM317 0.1—1.5A+可调<40V1.2—37（V）LM337 0.1—1.5A—可调<40V1.2—37（V）3、衡量稳压电源的性能指标：纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。

纹波系数 =交流分量的总有效值/ 直流分量74电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。

即：稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相对变化量与输入直流电压的相对变化量之比。

即：0'0|/=∆--==∆∆∆=O cc c ooo O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分量三、实验内容 1、实验线路说明实验线路如图1所示：R 的两端固定电压在1.25V ，流过的电流为1.25/R ，则U O =I R R+[I R +I ADJ ]R W ，所以I ADJ =50uA<<I R ,U O ≈I R (00=∆∆∆-=i u I u R76R W +R)=1.25(1+ R W /R) 即：将R 固定，只要调节R W ，即可改变稳压电源的输出电压。

三端可调式集成稳压器三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。

1 •分类它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。

三端可调式集成稳压器产品分类见表733 。

LM137M/237M/337M 0.5 —1.2 s — 37LM137/237/3371.5—1.2 s — 37 2 •引脚排列三端可调式集成稳压器引脚排列图如图 736所示。

除输入、输岀端外，另一端称为调整端图7.3.6 三端可调式集成稳压器引脚排列图a ) TO-220 封装b ) T0-3 封装3.三端可调式集成稳压器基本应用电路1) .基本应用电路及输岀电压估算电路如图 7.3.7 所示。

U 0=1.2~37V 连续可调。

I O E.5A , I omin > 5mA.CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计U 0=1.2 ( 1+R/R i ) VCWJ37CWJ17图7.3.7 三端可调式集成稳压电路2) .外接元器件选取为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。

U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。

C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。

3) . U I选取u I =28S40V，U| U OA3V o 当U°U omax37V,U| 40Vo。

三端可调稳压电源的设计安装与调试一、实验目的1、比较桥式整流、滤波与稳压电源的的特点2、掌握稳压系数、电源内阻的测量方法3、掌握三端可调稳压电源的调试方法二、原理和方法1、半波整流滤波、全波、桥式整流滤波的输出电压整流滤波比较表12、三端稳压块简介三端稳压器比较表2型号输出电流输出极性输入输出压差管脚排列输出电压范围78 XX 78XX 1.5A+固定2—3V XX（V）78MXX500mA78LXX100mA79 XX 79XX 1.5mA—固定2—3V XX（V）79MXX500mA79LXX100mALM317 0.1—1.5A+可调<40V1.2—37（V）LM337 0.1—1.5A—可调<40V1.2—37（V）3、衡量稳压电源的性能指标：纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。

纹波系数 =交流分量的总有效值/ 直流分量74电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。

即：稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相对变化量与输入直流电压的相对变化量之比。

即：0'0|/=∆--==∆∆∆=O cc c ooo O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分量三、实验内容 1、实验线路说明实验线路如图1所示：R 的两端固定电压在1.25V ，流过的电流为1.25/R ，则U O =I R R+[I R +I ADJ ]R W ，所以I ADJ =50uA<<I R ,U O ≈I R (00=∆∆∆-=i u I u R76R W +R)=1.25(1+ R W /R) 即：将R 固定，只要调节R W ，即可改变稳压电源的输出电压。
