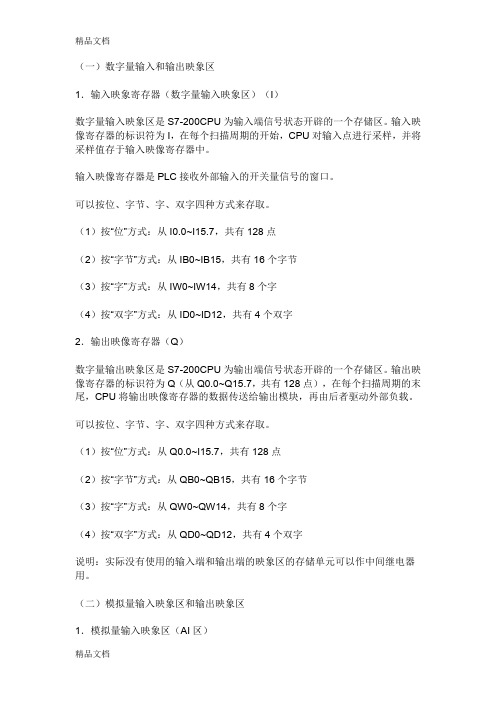

（一)数字量输入和输出映象区1．输入映象寄存器（数字量输入映象区）（I)数字量输入映象区是S7—200CPU为输入端信号状态开辟的一个存储区.输入映像寄存器的标识符为I,在每个扫描周期的开始，CPU对输入点进行采样，并将采样值存于输入映像寄存器中。
输入映像寄存器是PLC接收外部输入的开关量信号的窗口。
可以按位、字节、字、双字四种方式来存取。
(1)按“位”方式：从I0.0~I15。
7，共有128点（2）按“字节”方式：从IB0~IB15，共有16个字节（3）按“字”方式：从IW0~IW14，共有8个字（4）按“双字”方式：从ID0～ID12，共有4个双字2．输出映像寄存器（Q）数字量输出映象区是S7-200CPU为输出端信号状态开辟的一个存储区。
输出映像寄存器的标识符为Q（从Q0.0～Q15.7,共有128点），在每个扫描周期的末尾,CPU 将输出映像寄存器的数据传送给输出模块，再由后者驱动外部负载。
可以按位、字节、字、双字四种方式来存取。
(1）按“位”方式:从Q0。
0~I15.7,共有128点（2)按“字节”方式：从QB0～QB15,共有16个字节（3）按“字"方式：从QW0～QW14,共有8个字（4)按“双字"方式：从QD0～QD12，共有4个双字说明：实际没有使用的输入端和输出端的映象区的存储单元可以作中间继电器用。
（二）模拟量输入映象区和输出映象区1．模拟量输入映象区（AI区）模拟量输入映象区是S7—200CPU为模拟量输入端信号开辟的一个存储区。
S7—200将测得的模拟量（如温度、压力）转换成1个字长（2个字节）的数字量，模拟量输入映像寄存器用标识符（AI）、数据长度（W)及字节的起始地址表示。
从AIW0~AIW30，共有16个字，总共允许有16路模拟量输入。
说明:模拟量输入值为只读数据.2．模拟量输出映象区(AQ区)模拟量输出映象区是S7-200CPU为模拟量输出端信号开辟的一个存储区.S7—200将1个字长（2个字节，16位）的数字量按比例转换为电流或电压。
S7-200数据存储与寻址方式1.I/O 点数扩展和编址S7-200 CPU22X 系列的每种主机所提供的本机I/O点的I/O地址是固定的，进行扩展时，可以在CPU右边连接多个扩展模块。
每个扩展模块的组态地址编号取决于各模块的类型和该模块在I/O链中所处的位置。
输入与输出模块的地址不会冲突，模拟量控制模块地址也不会影响数字量。
编址方法是同样类型输入或输出点的模块在链中按所处的位置而递增，这种递增是按字节进行的，如果CPU或模块在为物理I/0点分配地址时未用完一个字节，那些未用的位也不能分配给I/O链中的后续模块。
例如，某一控制系统选用CPU224，系统所需的输入／输出点数为：数字量输入24点、数字量输出20点、模拟量输入6点和模拟量输出2点。
本系统可有多种不同模块的选取组合，并且各模块在I/O链中的位置排列方式也可能有多种，表1-1所示为其对应的各模块的编址情况。
表1-1A．同类型输入或输出的模块按顺序进行编制。
B. 数字量模块总是保留以8位（1个字节）递增的过程映象寄存器空间。
如果模块没有给保留字节中每一位提供相应的物理点，那些未用位不能分配给I/O链中的后续模块。
对于输入模块，这些保留字节中未使用的位会在每个输入刷新周期中被清零。
C. 模拟量I/O点总是以两点递增的方式来分配空间。
如果模块没有给每个点分配相应的物理点，则这些I/O点会消失并且不能够分配给I/O链中的后续模块。
2. S7-200 PLC的寻址方式及内部数据存储区S7-200 CPU将信息存储在不同的存储单元，每个单元都有惟一的地址。
S7-200CPU使用数据地址访问所有的数据，称为寻址。
输入／输出点、中间运算数据等各种数据类型具有各自的地址定义，大部分指令都需要指定数据地址。
本节将从S7-200的数据长度、寻址、寻址方式和内部数据存储区几个方面进行介绍。
2.1数据长度S7-200 寻址时，可以使用不同的数据长度。
不同的数据长度表示的数值范围不同。

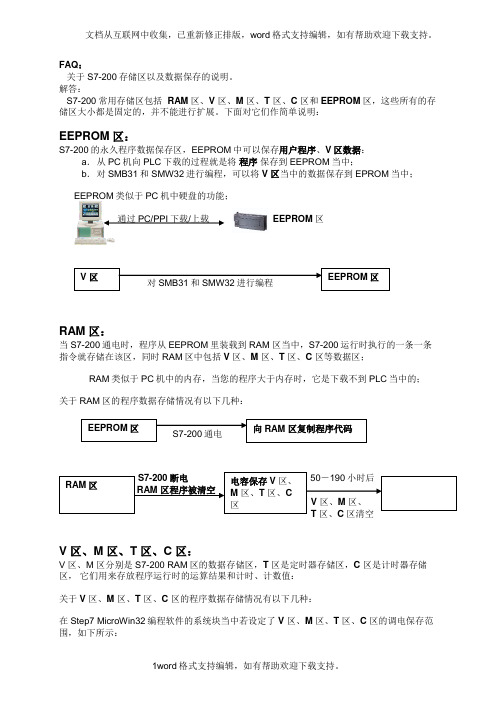

FAQ ：关于S7-200存储区以及数据保存的说明。
解答：S7-200常用存储区包括 RAM 区、V 区、M 区、T 区、C 区和EEPROM 区，这些所有的存储区大小都是固定的，并不能进行扩展。
下面对它们作简单说明：EEPROM 区：S7-200的永久程序数据保存区，EEPROM 中可以保存用户程序、V 区数据：a ． 从PC 机向PLC 下载的过程就是将 程序 保存到EEPROM 当中；b ． 对SMB31和SMW32进行编程，可以将V 区当中的数据保存到EPROM 当中；EEPROM 类似于PC 机中硬盘的功能；通过PC/PPI 下载/上载 EEPROM 区对SMB31和SMW32进行编程RAM 区：当S7-200通电时，程序从EEPROM 里装载到RAM 区当中，S7-200运行时执行的一条一条指令就存储在该区，同时RAM 区中包括V 区、M 区、T 区、C 区等数据区；RAM 类似于PC 机中的内存，当您的程序大于内存时，它是下载不到PLC 当中的；关于RAM 区的程序数据存储情况有以下几种：S7-200通电S7-200断电 50－190小时后 RAM 区程序被清空 V 区、M 区、 T 区、C 区清空V 区、M 区、T 区、C 区：V 区、M 区分别是S7-200 RAM 区的数据存储区，T 区是定时器存储区，C 区是计时器存储区， 它们用来存放程序运行时的运算结果和计时、计数值：关于V 区、M 区、T 区、C 区的程序数据存储情况有以下几种：在Step7 MicroWin32编程软件的系统块当中若设定了V 区、M 区、T 区、C 区的调电保存范围，如下所示：V 区 EEPROM 区 EEPROM 区 向RAM 区复制程序代码 RAM 区 电容保存V 区、M 区、T 区、C 区可以使用内置在S7-200中的电容保存这些数据： S7-200断电 50－190小时后 V 区、M 区、T 区、C 区清空如果在S7-200上插有专用电池则在PLC 断电后：50－190小时后 PLC 持续断电200天后 V 区、M 区、T 区、C 区清空另外： 电容充电时间为24小时，PLC 在不断电的情况下专用电池能够使用10年；EEPROM 与V 区之间数据交换的过程用户对SMB31和 S7-200断电 SMW32编程 50－190小时后 S7-200通电V 区、M 区、 T 区、C 区 电容保存V 区、M 区、T 区、C 区 电容保存V 区、M 区、T 区、C 区 电池保存V 区、M 区、T 区、C 区 V 区 电容保持的V 区被清空 V 区当中的数据复制到EEPROM 当中 EEPROM 中的数据复制到V 区关于“保存数据到CPU内置EEPROM”，新发布了一个指令库文件，其中包含使用直接和间接寻址方式保存任意V存储区和字节个数的子程序。

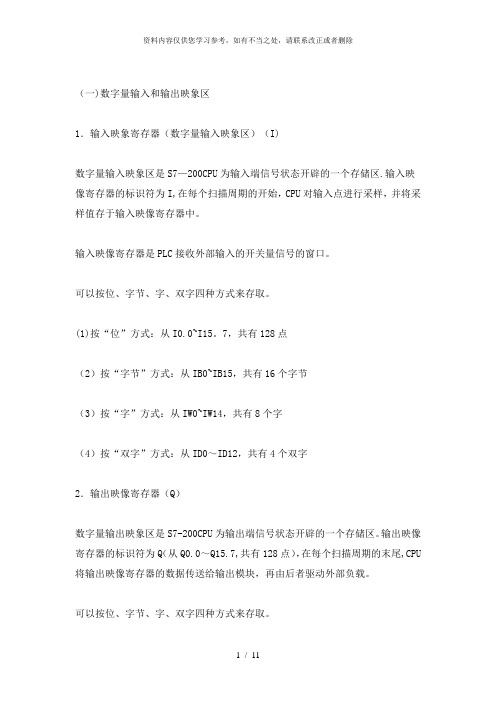

（一）数字量输入和输出映象区1．输入映象寄存器（数字量输入映象区）（I）数字量输入映象区是S7-200CPU为输入端信号状态开辟的一个存储区。
输入映像寄存器的标识符为I，在每个扫描周期的开始，CPU对输入点进行采样，并将采样值存于输入映像寄存器中。
输入映像寄存器是PLC接收外部输入的开关量信号的窗口。
可以按位、字节、字、双字四种方式来存取。
（1）按“位”方式：从I0.0~I15.7，共有128点（2）按“字节”方式：从IB0~IB15，共有16个字节（3）按“字”方式：从IW0~IW14，共有8个字（4）按“双字”方式：从ID0~ID12，共有4个双字2．输出映像寄存器（Q）数字量输出映象区是S7-200CPU为输出端信号状态开辟的一个存储区。
输出映像寄存器的标识符为Q（从Q0.0~Q15.7，共有128点），在每个扫描周期的末尾，CPU将输出映像寄存器的数据传送给输出模块，再由后者驱动外部负载。
可以按位、字节、字、双字四种方式来存取。
（1）按“位”方式：从Q0.0~I15.7，共有128点（2）按“字节”方式：从QB0~QB15，共有16个字节（3）按“字”方式：从QW0~QW14，共有8个字（4）按“双字”方式：从QD0~QD12，共有4个双字说明：实际没有使用的输入端和输出端的映象区的存储单元可以作中间继电器用。
（二）模拟量输入映象区和输出映象区1．模拟量输入映象区（AI区）模拟量输入映象区是S7-200CPU为模拟量输入端信号开辟的一个存储区。
S7-200将测得的模拟量（如温度、压力）转换成1个字长（2个字节）的数字量，模拟量输入映像寄存器用标识符（AI）、数据长度（W）及字节的起始地址表示。
从AIW0~AIW30，共有16个字，总共允许有16路模拟量输入。
说明：模拟量输入值为只读数据。
2．模拟量输出映象区（AQ区）模拟量输出映象区是S7-200CPU为模拟量输出端信号开辟的一个存储区。
