雨污水管线回填技术交底

一、交底目的为确保污水管线铺设施工过程中的安全，降低事故风险，提高施工质量，现将污水管线铺设安全技术交底如下。

二、施工范围本交底适用于污水管线铺设施工全过程，包括开挖、管道铺设、回填、验收等环节。

三、施工人员1. 施工单位项目经理、技术负责人、施工员、安全员、施工班组全体人员。

2. 施工单位管理人员、监理单位人员。

四、安全技术交底内容1. 工作场所或工作岗位可能存在的不安全因素（1）挖掘作业：可能存在坍塌、物体打击、触电等事故。

（2）管道铺设作业：可能存在高处坠落、物体打击、触电等事故。

（3）回填作业：可能存在坍塌、车辆伤害等事故。

2. 安全设施、用具和劳动防护用品的正确使用（1）挖掘作业：使用安全帽、安全带、防尘口罩、防护手套等。

（2）管道铺设作业：使用安全帽、安全带、防尘口罩、防护手套、防护眼镜等。

（3）回填作业：使用安全帽、安全带、防尘口罩、防护手套等。

3. 具体的施工工艺及安全技术操作规程（1）挖掘作业1）根据设计图纸，确定挖掘范围，做好标记。

2）挖掘过程中，密切关注边坡稳定情况，发现坍塌征兆立即停止作业。

3）挖掘过程中，严禁随意改变挖掘范围，确保挖掘深度符合设计要求。

（2）管道铺设作业1）铺设前，检查管道质量，确保管道无裂缝、变形等质量问题。

2）铺设过程中，保持管道平稳，防止管道扭曲、损坏。

3）管道连接时，确保连接牢固，防止管道脱落。

（3）回填作业1）回填前，清除沟槽内的杂物、垃圾等。

2）回填材料应选择符合设计要求的材料，确保回填质量。

3）回填过程中，分层压实，确保回填密实。

4. 安全注意事项（1）施工人员必须严格遵守操作规程，不得违章作业。

（2）施工过程中，加强安全教育培训，提高安全意识。

（3）施工区域设置安全警示标志，非施工人员不得进入。

（4）加强施工现场巡查，及时发现并消除安全隐患。

（5）遇恶劣天气，如暴雨、洪水等，暂停施工，确保人员安全。

五、验收标准1. 挖掘作业：沟槽深度、宽度、边坡稳定符合设计要求。

一、交底对象1. 施工单位全体施工人员2. 监理单位相关监理人员二、交底时间（具体时间）三、交底地点（具体地点）四、交底内容一、施工准备1. 施工单位应根据工程特点，编制详细的施工组织设计，明确施工方案、施工顺序、施工工艺及安全措施。

2. 施工人员应熟悉施工图纸，了解工程概况、施工要求及安全注意事项。

3. 严格按照国家相关标准和规范进行施工，确保工程质量及安全。

二、施工安全注意事项1. 施工现场必须贯彻“安全第一，预防为主”的方针，严格执行安全生产责任制。

2. 施工人员必须佩戴安全帽、安全带等个人防护用品，确保人身安全。

3. 施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

4. 施工现场应设置明显的警示标志，提醒施工人员注意安全。

5. 施工现场必须制定有关控制环境污染（道路保洁、噪音、施工单位给水、雨水、污水管道月日污水排放）的措施。

三、沟槽开挖安全注意事项1. 开挖前应对开挖场地进行清理，对地下管线进行调查，并予以保护。

2. 机械开挖时严禁所有人员进入其旋转半径以内。

3. 开挖时应严格按照边线进行开挖，严禁超挖。

4. 施工队伍对施工人员的安全、教育、培训和学习工作必须有针对性、需要性、动态性。

5. 正确使用个人防护用品和安全防护设施。

6. 施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

7. 要制定对施工现场危险部位的安全监控措施。

8. 根据实际需要及有关规定张挂各类安全标志、警告牌、安全标语等，渲染施工现场的安全气氛。

四、管道安装与施工安全注意事项1. 管道安装前，应检查管道质量，确保符合设计要求。

2. 安装过程中，严禁使用破损、变形的管道。

3. 管道连接处应牢固，防止泄漏。

4. 施工人员应遵守操作规程，确保管道安装质量。

五、施工结束后安全注意事项1. 施工结束后，应对施工现场进行全面清理，确保无安全隐患。

2. 施工单位应按照规定对施工现场进行封闭管理，防止无关人员进入。

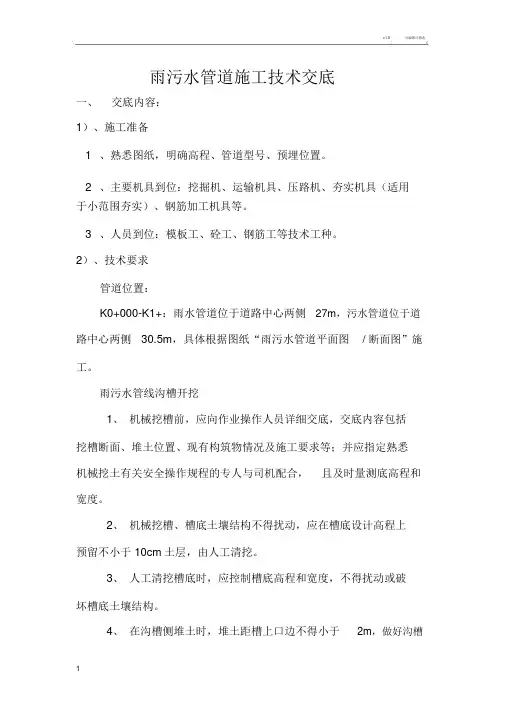

v1.0可编辑可修改雨污水管道施工技术交底一、交底内容：1）、施工准备1、熟悉图纸，明确高程、管道型号、预埋位置。

2、主要机具到位：挖掘机、运输机具、压路机、夯实机具（适用于小范围夯实）、钢筋加工机具等。

3、人员到位：模板工、砼工、钢筋工等技术工种。

2）、技术要求管道位置：K0+000-K1+：雨水管道位于道路中心两侧27m，污水管道位于道路中心两侧30.5m，具体根据图纸“雨污水管道平面图/ 断面图”施工。

雨污水管线沟槽开挖1、机械挖槽前，应向作业操作人员详细交底，交底内容包括挖槽断面、堆土位置、现有构筑物情况及施工要求等；并应指定熟悉机械挖土有关安全操作规程的专人与司机配合，且及时量测底高程和宽度。

2、机械挖槽、槽底土壤结构不得扰动，应在槽底设计高程上预留不小于 10cm土层，由人工清挖。

3、人工清挖槽底时，应控制槽底高程和宽度，不得扰动或破坏槽底土壤结构。

4、在沟槽侧堆土时，堆土距槽上口边不得小于2m，做好沟槽边坡的现场监测，并做好各种安全警示标志，严防安全事故发生。

5、挖机在架空高压线下工作。

应保持水平、垂直安全距离，必须大于下表的规定：输电线路电压垂直安全距离水平方向安全距离＜11-1520-4060-1102206、沟槽开挖断面尺寸参照图集钢筋混凝土管06MS201-1 P11和塑料排水管 06MS201-2 P54沟槽开挖尺寸说明，沟槽坡度1：，槽底根据图集数据表中管道直径确定，局部视槽体稳定情况加大板支撑，由于天气以及土质等随机发生的未知因素影响，为保证管道沟槽施工的安全，必须征得现场施工负责人同意后，方可采取放坡等措施。

7、槽底高程允许偏差为±20mm，沟槽平整，边坡坡度符合本技术交底中技术要求的规定。

3）、地基处理1、槽底土壤发生扰动应会同有关部门及设计单位研究处理措施并办理洽商手续。

2、挖槽应控制槽底高程，槽底局部超挖宜按以下方法处理：含水量接近最佳含水量的疏干槽超挖深度小于或等于15cm 时，可用含水量接近最佳含水量的挖槽原土回填夯实，其压实度不应低于原天然地基土的密实度，或用石灰土处理，其压实度不低于 95%。

管道工程技术交底一、本项目概况本标段排水工程主要有各种材质、规格的雨水管3436m、污水管1891m。

1、雨水管道污水管道埋设于南侧绿化带，距离道路中心线9.7米（渠化段13.2米）。

污水排至横山路污水管中。

雨水管埋设于道路两边人行道下，南侧距离道路中心线8米（渠化段11.5米），北侧距离道路中心线9.3米（渠化段12.8米），管径≤800mm雨水管采用柔性塑料管。

管径＞800mm的雨水管采用Ⅱ级承插钢筋混凝土排水管。

雨水支管采用D300，坡度i=0.01接入干管。

2、管道基础及构筑物：雨水管材采用钢筋砼二级管，钢筋砼管采用承插式，接口为水泥砂浆接口，管道基础采用180°钢筋砼基础。

雨水、污水管材采用柔性塑料管，具有质量轻、水力条件好、施工方便快速、不需做砼管基、柔性管材，HDPE管接口采用承插式连接，塑钢缠绕管接口采用电热熔连接，下层200mm厚石屑垫层，上层再覆500mm厚石屑。

雨水、污水检查井参照国标给水排水图集06MS201和省标给水排水图集S01-2001进行施工。

二、管道施工准备及部署1、沟槽开挖1）、根据设计平面图，沿道路排水管线布置，从管道下游向上游进行分段开挖施工，分段长度为每段150米左右，道路雨、污水管沟可同时错开工作面进行施工。

沟槽开挖宜分段快速施工，敞沟时间不宜过长。

2）、沟槽开挖放坡时，沟槽放坡系数采用0.67，沟槽大于3m以上要加大放坡系数。

3）、开挖沟槽时无论深浅，应有沟槽两端设立安全设施和警告标志，如护栏、路障及危险旗，在夜晚应悬挂红色警示灯。

3、雨水管道、污水管道用挖掘机单槽一次性开挖至距设计标高0.2m处，再由人工进行修底修坡。

开挖时根据各条管沟的走向，从管沟的下游向上游挖进。

施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。

在挖至设计标高时，应及时安排人员进行清除余土,排干沟槽积水，做到基槽一开挖立即进行管道基础施工，不得使基底暴露过久，基底设计标高以上20cm 厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。

工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：米以下时方可进行管道铺设等其它工序。

⑧沟槽开挖达到设计标高后，应会同建设单位、设计单位、勘察单位、监理单位和施工单位验槽。

3、管材标准及要求①本工程排水管道均采用钢筋混凝土管，管材应符合国标的要求。

地下水对混凝土结构具有若腐蚀性，地下水对钢筋混凝土结构中的钢筋在长期浸水环境中具微腐蚀性，在干湿交替环境中具中腐蚀性。

管道要求混凝土强度不小于C35级，S6，水泥用量≥320kg/m³，水灰比≤水灰比≤0.45，氯离子含量≤0.10%。

覆土小于4m 的钢筋混凝土管道外表面需涂刷耐中等腐蚀性防腐涂料，具体做法:涂沥青冷底子油2 遍，沥青胶泥涂层，干膜厚度大于500 微米。

覆土大于4m 的钢筋混凝土管道外表面需涂刷耐弱等腐蚀性防腐涂料：具体做法：涂环氧沥青，干膜厚度大于300 微米。

d300mm ~ d1500mm采用承插口钢筋混凝土排水管②管级选择：承插口钢筋混凝土管管级选择：参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”施做。

根据管道覆土厚度和基础角度选择Ⅱ级或Ⅲ级管材。

4、砂石基础①污水管道基础采用180°砂石基础。

施工过程遇其他软弱地基请及时联系设计进行现场处理。

砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm。

②雨水主管道基础采用120°砂石基础，D300管道基础采用150°砂石基础。

施工过程遇其他软弱地基请及时联系设计进行现场处理。

砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm，收水井支管采用D300mm钢筋混凝土承插口管，起端深度1.1m，坡度0.01坡向雨水检查井，基础采用混凝土基础。

参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：施作。

③基础处理1) 一般情况：按上述管道基础要求施做。

雨污水管道施工技术交底尊敬的工程团队：为了确保雨污水管道施工的顺利进行，我将在本次技术交底中给大家介绍施工前的准备工作、施工材料的选择以及施工过程中的注意事项和质量控制措施。

一、施工前的准备工作1.调查勘察：施工前需进行详细的现场调查勘察工作，包括地质条件、地下管线情况以及建筑物的位置，以便确定施工方案和避免事故发生。

2.施工图纸：根据勘察结果，制定详细的施工图纸，明确管道的走向、坡度和连接方式等，确保施工的准确性和安全性。

3.人员培训：组织施工人员进行安全培训和技术交底，使他们熟悉施工流程和操作规程，提高工作效率和质量。

二、施工材料的选择1.管道材料：根据设计要求和环境条件，选择合适的管材，如PVC 管、铸铁管或玻璃钢管等。

要求管材质量合格，防止漏水和污水泄露。

2.连接材料：选择合适的连接材料，如橡胶密封圈、胶粘剂等。

要求连接牢固，无渗漏现象。

3.辅助材料：如防护材料、垫片、螺栓等，确保施工过程中的安全和质量。

三、施工过程中的注意事项1.开挖：根据施工图纸要求，对于土方开挖要求的地区，需按照设计要求进行准确的开挖，确保管道的埋深和坡度等。

2.底基处理：在开挖好的沟槽内，进行适当的底基处理，如填海沙、压实等，保证管道的稳定性和安全性。

3.管道铺设：根据施工图纸，将管道放置在沟槽内，并注意管道的接口处理和对位要求，确保管道的紧密连接和密封性。

4.支管连接：根据设计要求，进行支管与主管的连接，注意连接处的防渗漏措施，确保交接处的质量和安全。

5.回填与压实：管道铺设完成后，进行适当的回填和压实工作，防止管道变形、移位或破损。

四、质量控制措施1.施工过程中，严格按照设计要求和规范操作，杜绝违章施工行为，并及时进行现场质量检查，确保施工质量。

2.对于不符合质量要求的施工工程，必须及时进行整改和纠正，并记录相关情况，形成完整的施工记录。

3.施工结束后，进行终验和验收，确保工程质量符合规范要求，并办理相关手续和文件。

雨污水管道施工技术交底记录一、项目概况本次施工任务是针对某城市新建小区的雨污水管道进行施工，该小区位于城市郊区，总占地面积约100亩，规划有500栋住宅楼和相关配套设施。

雨污水管道是该小区的重要基础设施之一，负责采集和排放小区内的雨水和污水。

二、施工目标1. 安装雨污水管道系统，确保小区内雨水和污水的正常排放。

2. 确保施工过程中的安全和环保，遵守相关法律法规和标准。

3. 保证施工质量，确保管道系统的稳定性和可靠性。

三、施工方案1. 施工流程a. 前期准备：组织施工人员，准备施工所需的设备、材料和工具。

b. 管道布置：根据设计图纸，确定管道的布置方案，包括管道的走向、连接方式等。

c. 开挖：根据管道布置方案，在指定位置进行开挖工作，确保开挖深度和宽度符合要求。

d. 安装管道：根据设计要求，安装雨污水管道，包括主管道和分支管道的连接、支架的安装等。

e. 检验和测试：进行管道系统的检验和测试，确保管道的质量和功能正常。

f. 回填和修复：在管道安装完成后，进行回填和修复工作，确保地面恢复平整和美观。

g. 清理和验收：清理施工现场，进行管道系统的验收，确保符合设计要求和施工标准。

2. 施工要求a. 施工人员应具备相关的技术资质和经验，熟悉雨污水管道施工的工艺和要求。

b. 施工过程中应注意安全，采取必要的防护措施，确保施工人员的人身安全。

c. 施工现场应保持整洁有序，材料和设备摆放合理，避免对周边环境造成污染。

d. 施工过程中应遵守环保法律法规，合理利用资源，减少对环境的影响。

e. 施工质量应符合相关标准和规范，确保管道系统的可靠性和耐久性。

f. 施工期间应与相关部门和业主保持良好的沟通和协调，及时解决问题和反馈发展。

四、施工进度计划1. 施工时间：估计施工时间为3个月，具体时间安排如下：a. 前期准备：1周b. 管道布置：2周c. 开挖：3周d. 安装管道：4周e. 检验和测试：1周f. 回填和修复：2周g. 清理和验收：1周2. 施工进度控制：施工过程中，将根据实际情况进行进度控制，及时调整施工计划，确保施工进度的顺利推进。

一、交底目的为确保雨污水管线施工过程中的安全，提高施工人员的安全意识和自我保护能力，防止事故发生，特进行本次安全技术交底。

二、交底对象所有参与雨污水管线施工的施工人员、管理人员、监理人员等。

三、交底内容1. 施工现场安全管理（1）施工现场必须严格执行“安全第一、预防为主、综合治理”的方针，确保施工安全。

（2）施工现场应设置明显的安全警示标志，对危险区域进行隔离。

（3）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

2. 沟槽开挖（1）开挖前应进行现场勘查，了解地下管线情况，做好保护措施。

（2）机械开挖时，严禁人员进入机械旋转半径内。

（3）开挖时应严格按照设计要求进行，严禁超挖。

（4）开挖过程中，应确保沟槽边坡稳定，防止坍塌。

3. 管道安装（1）管道安装前，应对管道进行检查，确保管道质量合格。

（2）管道安装时，应按照设计要求进行，确保管道连接牢固。

（3）管道安装过程中，应采取防滑措施，防止人员滑倒。

4. 混凝土浇筑（1）混凝土浇筑前，应对模板、钢筋等进行检查，确保符合设计要求。

（2）混凝土浇筑过程中，应严格控制浇筑速度，防止混凝土溢出模板。

（3）混凝土浇筑完成后，应及时进行养护，确保混凝土强度。

5. 施工用电（1）施工现场用电必须符合国家相关标准，确保用电安全。

（2）施工用电设备应定期检查，发现安全隐患及时整改。

（3）施工人员应掌握基本用电知识，避免触电事故发生。

6. 环境保护（1）施工现场应做好水土保持工作，防止水土流失。

（2）施工过程中产生的废水、废气、固体废弃物等应按照规定进行处理，不得随意排放。

（3）施工过程中应减少噪音污染，确保周边环境不受影响。

四、安全注意事项1. 施工人员必须遵守各项安全操作规程，不得违章作业。

2. 施工现场应定期进行安全检查，及时发现并消除安全隐患。

3. 施工人员应积极参加安全培训，提高安全意识和自我保护能力。

4. 发生安全事故时，应立即采取措施，防止事故扩大，并及时上报相关部门。

一、交底对象全体参与雨污水管道施工的施工人员、技术人员及管理人员。

二、交底目的确保雨污水管道施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能。

三、交底内容1. 施工现场安全管理制度（1）严格遵守国家及地方有关安全生产的法律法规，严格执行施工现场安全管理制度。

（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（3）施工现场必须设置安全警示标志，明确警示区域，确保施工人员安全通行。

2. 施工现场安全操作规程（1）测量放线：施工前进行现场勘察，了解施工区安全情况，排除事故隐患。

测量打桩要注意周围行人的安全，不得对面使锤。

钢钎和其他工具不得随意抛弃。

在高压线附近工作时，必须保持足够的安全距离。

遇雷雨时不得在高压线、大树下停留。

在陡坡及危险地段测量时应系好安全带，脚穿软底轻便鞋。

在公路、街道、交通繁忙的道路上测量时，必须有专人警戒，防止交通事故。

（2）沟槽开挖：在测量人员的标高控制下进行开挖。

开挖沟槽要求位置准确，深度符合规定要求，槽底平坦，坡度适宜。

进入施工现场必须遵守安全各项规章制度，必须正确佩戴安全帽，不准违章作业。

机械开挖前应先发出信号，在挖掘机的回旋半径内严禁立人和进行其它工作。

机械施工时与附近房屋、架空输电线路保持规定的安全距离。

机械挖土跟清底操作人员应与机械保持一定距离，并戴好安全帽。

并经常检查沟槽边坡的稳定性，特殊情况及时采取措施。

（3）管道安装：根据图纸设计确定管道安装位置，确保管道安装准确。

管道安装过程中，严禁违规操作，防止管道变形、损坏。

管道安装完成后，进行打压测试，确保管道无泄漏。

（4）回填及压实：回填土方前，清除沟槽内的杂物。

回填土方应分层进行，每层厚度控制在20cm左右。

回填后，采用振动压路机进行压实，确保回填土方密实。

3. 施工现场环境保护（1）施工现场必须做到三通一平，即道路、给水、排水、供电通，场地平整。

（2）施工现场各类防护设施、机械设备、临时用电、脚手架等均需严格验收后，方可挂牌使用。

一、交底目的为确保雨水污水管道施工过程中安全生产，预防事故发生，提高施工人员的安全意识，现将雨水污水管道施工安全技术交底如下。

二、施工范围本次交底适用于雨水污水管道的施工全过程，包括管道开挖、管道铺设、管道连接、管道试压、管道回填等环节。

三、施工安全注意事项1. 施工人员必须佩戴好安全帽、安全带、防尘口罩等个人防护用品。

2. 施工现场必须设置安全警示标志，明确警示区域。

3. 施工人员必须遵守施工现场的安全规章制度，严禁违章作业。

4. 施工过程中，必须确保施工现场的通风良好，避免有毒有害气体积聚。

5. 严禁在施工现场吸烟、饮酒。

6. 机械设备操作人员必须经过专业培训，取得相应资格证书。

7. 施工现场应设置消防器材，并定期检查、维护。

8. 施工过程中，如发现地下管线、文物等，应立即停止施工，并及时上报相关部门处理。

四、施工技术要求1. 管道材料必须符合设计要求，严禁使用不合格产品。

2. 施工前，必须对施工现场进行勘察，了解地下管线、地形地貌等情况。

3. 沟槽开挖：根据设计图纸，按照沟槽中心线和高程控制桩进行开挖。

沟槽底部应平整，坡度适宜。

4. 管道铺设：管道铺设应按照设计要求进行，确保管道连接牢固。

5. 管道连接：管道连接处应进行密封处理，防止渗漏。

6. 管道试压：管道铺设完成后，应进行试压，确保管道质量。

7. 管道回填：管道回填前，应对沟槽进行平整，回填材料应符合设计要求。

五、应急处置措施1. 突发事故：如发生火灾、触电等事故，应立即切断电源，拨打119、120等救援电话，并组织人员进行救援。

2. 管道泄漏：如发现管道泄漏，应立即关闭泄漏管道的阀门，通知相关部门进行维修。

3. 人员伤害：如发生人员伤害事故，应立即拨打120等救援电话，并组织人员进行救治。

六、交底时间本次安全技术交底时间为：____年____月____日。

七、交底人交底人：____（姓名）八、验收人验收人：____（姓名）九、备注1. 施工单位应严格按照本交底内容执行，确保施工安全。

(完整版)城市雨水污水管线工程安装施工技术交底一、安装施工技术交底目的本文档旨在明确城市雨水与污水管线工程的安装施工技术要求，确保施工过程中的质量和安全。

二、安装施工技术要求1. 施工人员应严格按照相关规范要求，遵守施工安全操作规程，确保施工过程中的安全性。

2. 管线敷设前，应进行充分的勘测和设计，确保与周围环境和其他管线的协调。

3. 管线的施工材料应符合相关标准，确保质量可靠，并按照施工图纸要求进行预制加工。

4. 施工人员应仔细清理施工现场，确保施工区域干净整洁，排除可能影响施工质量的障碍。

5. 在管线敷设过程中，应遵循正确的敷设工艺和方法，确保管线的稳固和安全。

6. 管线安装完成后，应进行必要的测试和试验，确保管线的完好无损和正常运行。

7. 在施工过程中，应加强与相关部门和其他施工单位的协作与沟通，确保工程顺利进行。

三、安全注意事项1. 施工过程中，应着装整齐，佩戴必要的安全防护用品，遵守安全操作规程。

2. 施工现场应设置明显的警示标识，确保施工区域的安全通行。

3. 如发现地下管线变更、损坏或其他风险情况，应及时报告相关负责人，采取相应的措施处理。

4. 施工人员应注意电力设备和高处作业的安全操作，并遵守相关的安全操作规定。

四、工程验收和质量保证1. 工程施工完成后，应进行全面的验收，确保工程质量符合相关规范要求。

2. 施工单位应建立完善的质量管理体系，并进行有效的质量跟踪与监控，确保施工质量可控。

3. 施工单位应提供完整的施工记录和相关资料，以备工程验收和后续维护使用。

五、其他事项本安装施工技术交底文档不得随意更改工程设计图纸，如有需要，应及时与设计人员进行沟通协商。

以上为城市雨水污水管线工程安装施工技术交底的完整内容，施工单位应认真遵守相关要求，确保工程安全和质量。

雨污水管道技术交底施工技术交底记录工程名称分项工程名称交底内容：一、施工准备1、材料要求1）室外雨污水管道采用PE波纹管，材料在进场后使用前应认真检查，必须符合国家标准有关质量、技术要求，并有产品出厂合格证明。

2）橡胶圈不得与溶剂，宜挥发物，油脂等放在一起；应远离臭氧浓度高的环境；2．机具准备挖掘机、潜水泵、铁锹、水准仪、水平尺、钢卷尺、手拉葫芦、钢丝绳、线坠等。

3．作业条件1）施工位置场地平整，范围内无障碍物品。

2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。

3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。

二、施工工艺1、工艺流程准备工作→沟槽放线、开挖→下管前管材检查→检查沟底标高→管槽基础夯实砂垫层摊铺→下管→接口（管道接口、管道与搜检井连接）→抄平、校正XXX填砂、细土→回填土→闭水试验。

五洲·畅隆商业综合体及城市配送中心室外雨污水管道安装分部工程日期给排水工程年月日2、沟槽开挖按照图纸要求测量管道的坐标和标高，再按图纸设计要求打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。

为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况而定。

为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。

机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.1米左右一层不挖，待铺管前用人工清挖。

如地基土被扰动，应采取以下处理措施：1）扰动150mm之内，可原状土夯实，压实系数>0.95.2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等添补夯实，压实系数≧0.95.3、管槽基础施工：管道根蒂根基采用3：7灰土根蒂根基，150mm厚。

4、管道安装1）下管采用人工下管的体式格局进行，下管前顺次将管道排布好，安装时从承水偏向先安装。

2）安装滑入式橡胶圈接口时，应将承口内工作面与插口内外工作面清扫干净。

表C2-1
资料编号 06
工 程 名 称 象湖新城象湖三路道路工程 交底日期
施工单位 中国建筑一局〔集团〕
分项工程名称
排水工程施工
交底提要
沟槽回填施工
交底内容：
审核人
交底人
接受交底人
本表由施工单位填写。

4、回填土压实度应符合设计要求，设计无要求，应符合表1的规定。

表1 柔性管道沟槽回填土压实度
槽内部位
压实度 (％)
回填材料
检查数量 检查方法 范围 点数 管道
基础 管底基础 ≥90 中、粗砂
— —
用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T 50123中其他方法
管道有效支撑角范围 ≥95
每100m
每层每侧
一组(每组
3点) 管道两侧
≥95
中、粗砂、碎石屑，
最大粒径小于40mm 的砂砾或符合要求的
原土
两井之
间或每1000m 2 管顶以上500mm
管道两侧 ≥90 管道上部
85±2 管顶500～1000mm
≥90
原土回填
注：回填土的压实度，除设计要求用重型击实标准外，其他皆以轻型击实标准试验获得最大干密度为100％。

一般
项目。

(专业版)市政雨水污水管线施工技术交底1. 目的和范围本文档旨在明确市政雨水污水管线施工过程中的技术要求、施工流程、质量控制及安全措施，以确保工程顺利进行，达到设计要求。

本技术交底适用于本项目所有参与方，包括施工单位、监理单位、设计单位等。

2. 工程概况2.1 项目背景本项目为市政雨水污水管线工程，主要包括雨水管渠、污水管渠、检查井等设施的建设。

2.2 工程规模本项目共包含X公里雨水管渠、Y公里污水管渠，以及Z座检查井。

2.3 工程地点工程位于我国某市市区，具体施工区域详见施工图纸。

3. 施工技术要求3.1 管线布置与走向根据设计图纸，管线应按照规划路线进行布置，确保管线走向合理、顺畅。

在施工过程中，如需调整管线走向，应征得设计单位同意，并办理相关手续。

3.2 管材选用本项目雨水管渠采用HDPE管，污水管渠采用陶瓷管。

管材应符合国家相关标准，具备合格证明书及检测报告。

3.3 施工方法与工艺3.3.1 管沟开挖管沟开挖应按照设计要求进行，保证沟槽断面尺寸、深度及坡度符合设计要求。

在开挖过程中，应做好排水措施，防止水浸泡。

3.3.2 管材安装管材安装应遵循“先低后高、先难后易”的原则。

安装过程中，应保证管材轴线直线度、管节对接严密性。

3.3.3 检查井施工检查井应按照设计图纸进行施工，确保井体结构牢固、井内水流畅通。

检查井施工完成后，应进行闭水试验。

3.4 质量控制3.4.1 材料检验所有进场的管材、配件等材料，应进行严格的检验，确保质量合格。

3.4.2 过程控制施工过程中，监理单位应加强对施工质量的监督，及时发现并纠正问题。

3.4.3 验收标准工程验收应按照《市政排水管道工程施工及验收规范》（GB 50268-2008）进行。

4. 安全措施4.1 施工安全施工单位应制定施工安全防护方案，并对施工现场进行安全防护。

施工现场应设置安全警示标志，提醒过往行人和车辆注意安全。

4.2 人员培训施工单位应对施工现场人员进行安全教育培训，确保施工人员掌握安全操作规程。

排水（雨水和污水）管道工程技术交底一、项目概况本标段排水工程雨水管主要规格为DN300、DN400、DN500、DN600、DN800、DN1000、DN1200、DN1500Ⅱ级钢筋混凝土管（离心制作)，接口为雨水管连接管，承插式橡胶圈接口共计9571m;规格为DN300、DN600、DN800、DN1200、Ⅲ级钢筋混凝土管（离心制作)，位于车行道下,接口为雨水管连接管，承插式橡胶圈接口共计783m；污水管主要规格为DN400Ⅱ级钢筋混凝土管(离心制作）800m，承插式橡胶圈接口；DN400HDPE双壁波纹管3495m覆土＜4。

0m，弹性密封橡胶圈接口，SN8;DN400HDPE双壁波纹管151m覆土≥4。

0m，弹性密封橡胶圈接口,SN12；DN400、DN500、DN600HDPE双壁波纹管355m位于车行道下，弹性密封橡胶圈接口，SN12。

1、排水平纵面设计市政配套路段上设置雨水管道和污水管,雨水管道布置于两侧3m侧分带下，管道中心距机动车道1.5m；污水管位于线路左侧辅道下,管道中心距机动车道6。

5m。

具体布置位置情况如下:排水管道上每隔35m左右设一座排水检查井，对应雨水检查井桩号，对应桩号在顶端设置一座雨污水口井。

雨水管管内底纵坡0。

05%～1.4%，埋深1。

09～4。

64m；污水管管内底纵坡0.15％～1。

3%，埋深1.45~4。

86m。

2、排水管道、检查井及其基础:(1)、雨水管均采用开挖施工，管材采用Ⅱ级钢筋混凝土管(离心制作），雨水管横穿盛宁线车行道时采用Ⅲ级钢筋混凝土管（离心制作）。

橡胶圈承插接口，120°钢筋混凝土基础.（2）、终点段(非软土地基）开槽施工污水管采用Ⅱ级钢筋混凝土管(离心制作），橡胶圈承插接口，120°钢筋混凝土基础。

起点段（软土地基）开槽施工污水管采用HDPE双壁波纹管,环刚度SN8（覆土＜4.0m）,环刚度SN12(覆土≥4。

0m)，弹性密封橡胶圈承插口，砂石垫层基础.牵引管污水管采用PE平壁管,对接热焊接口，PE100 SDR17 ，牵引管以牵引过程中形成的土弧为基础。
