电热电动器具原理与维修试题和答案

1家用电热器具原理考试题一、填空题（每空一分共25分）1、在家用电热器具中，常用的温度控制器件有 双金属片式温控器、 磁性温控器、热电偶以及电子温控器。

2、家用电热器具按照电加热方式的原理分类有：电阻加热、远红外线加热、电磁感应加热和微波加热四种类型。

3、电热器具安全保护装置的主要作用是 在电热器具发热温度超过正常范围时，自动切断电源，防止器具过热而损坏，甚至酿成事故。

常用的安全保护装置有超温保护熔断器、热继电器等。

4、电热水器是利用市电，通过电热元件对水加热的热水器。

5、电饭锅主要是由外壳 、内锅 、锅盖、加热器 、温度控制装置、指示灯、开关及电源插座等几部分组成。

6、自动保温式电饭锅的温度控制装置一般由磁钢限温器和双金属片恒温器组成。

磁钢限温器的主要作用是当锅内的米饭煮熟时，使电路自动断电，加热器停止工作，以免米饭被煮焦。

一：请简述具有保温功能的电饭煲电路图工作原理1．加热过程 ：插上电源——按下S1——2．保温过程：当热盘加热到磁钢限温器温度大于1030C S1 S2自动断开，保温指示灯亮，当温度低于650C 时，双金属片保温器S2自动闭合——发热盘在小电流下加热——起到保温作用。

3.保护过程：当磁钢限温器或者双金属片保温器接点吸死则加热器加热——温度上升之1450C 时——FU高温熔断器断——电路断电起到保护过程煮饭指示灯发 加热盘加热2二：热水瓶电路图1.加热：插上电源打开开关— ——水温低于950C 继续加热直到水温高于950C 。

2.保温：当水温高于950C 电路处于保温下工作。

3.1050C ——S3断开——电路无电而不加热——保护起作用。

当水瓶无水而且S3．S2温控器接点吸——水瓶温升大于1050——FU 超温保险断——电路断电保护起作用。

4.出水：按下出水按钮——电磁泵得电工作——出水。

松开出水按钮，电磁泵断电，不出水。

三：饮水机电路图与工作过程煮水灯亮保温灯被短主加热器加31.加热：插入电源——按下S 3—— —继续加热，当饮水机加热温度=880C 时—S 2断2.保温：当饮水机加热温度小于880C 时——S 2闭合—— 继续加热饮水机加热温度=880C 时——S 2断，这样自动接合与断开进行保温。

20**-20**学年 * 学期 家用电器原理与维修 期*考试C 卷适用年级： 适用类别： 适用专业： 得分：一、填空题（每空1分，共20分)1、电能和 热能 可以相互转换，如电热器具将 电能 转换为 热能 。

2、各种电热器具的基本结构主要由 电热元件 、 控制元件 及 安全保护装置 组成。

3、家用豆浆机由微电脑自动控制，集加热、预打浆、打浆、煮浆、防溢延煮及 断电报警 功能与一身。

4、电磁灶是一种利用 电磁感应 原理将电能转换为热能的厨房电器。

5、声光双控灯由 电子控制电路 和 白炽灯 两部分组成。

6、全自动滚筒式洗衣机按衣物装入的方式可分为 前装 式和 上装 式两种。

7、落地扇主要由电动机、连接头机构、扇叶、网罩、开关箱、升降机构、底座和 电气控制机构 等组成。

8、电冰箱的电气控制系统由压缩机电动机、 启动继电器 、过载过热保护温度控制器、箱内照明灯和 开关 组成。

9、变频式空调器的变频方式有 交流变频 方式和 直流变频 方式。

10、电冰箱的温控器有 机械温控器 、 电子温控器 和 微电脑温控 器三种。

二、单项选择题（每小题1分，共20分）1、热量的单位为J(焦耳)，也可用cal(卡)。

J 换算成cal 时,乘以常数( B ） A.0.45 B.0.24 C.1.45 D.1.242、电热毯漏电，其故障原因可能是( C )。

A.调温开关失灵B.电源接触不良或损坏C.过分潮湿D.电热丝断路 3、超温熔断器的额定动作温度是( D )A.60°CB.70°CC.80°CD.185°C 4、低温型电子消毒柜利用( D )来杀灭病毒和细菌。

A.低温 B. 高温 C.酒精 D.臭氧 5、电冰箱的冷凝器又称散热器，起( A )。

A.放热作用B.吸热作用C.制冷作用D.导热作用 6、防倒开关的作用是( B )。

A.倾倒通电B.倾倒断电C.间断通电D.定时通电 7、实现微风调速方法是( C ）。

电热电动器具原理与维修试卷（3-2-2题型）一、是非判断题（正确的打J ,错误的打X）（20分）1、过温保险器件的作用是对电热器具的温度、发热量进行调节和控制。

（）2、微波炉磁控管工作时所需的直流电压约为4kV。

（）3、自动保温型电饭锅，接通电源，只要没按下磁性温控开关，电饭锅就不能发热。

（）4、单相异步电动机若改变定子的旋转磁场方向，即可改变转子的转向。

（）5、磁性温控元件主要由永久磁钢和感温软磁组成。

（）6、微波炉中磁控管的作用是把直流电能直接转变为微波振出。

（）7、洗尘器常用的电动机是单相串激式电动机。

（）8、微波炉加热食物使用的容器不能是金属。

（）9、波轮式全自动洗衣机离合器的工作状态是由排水电磁阀控制的。

（）10、单相异步电动机，其定子中旋转磁场的转速计算公式是P二单选题1、三相异步屯动机的主要结构是（）。

A）转子、定子、电刷、换向器B）转子、换向器、轴承、端盖C）转子、定子、轴承、端盖D）以上都不对2、单相异步电动机转子的转速与定子中旋转磁场的转速关系为（）。

A）相同B）转子的转速高于定子中旋转磁场的转速C）转子的转速低于定子中旋转磁场的转速D）都不对3、某单相交流异步电动机，采用2对磁极，接入50Hz正弦交流电，其旋转磁场的转速为（）oA)3000 转/分;C) 1000 转/分; B)1500 转/分;D) 500转/分10、台扇主要由扇头、连接头、（成。

A）开关箱B）升降调节机构C）扇叶D）电动机）、网罩、立柱、底座和电气控制机构组4、两相绕组产生旋转磁场，满足的条件是（）。

A）空间位置相差90电角度，通入两相电流相位相差90度B）空间位置相差90电角度，通入两相电流相位相差180度C）空间位置相差180电角度，通入两相电流相位相差90度D）空间位置相差180电角度，通入两相电流相位相差180度5、电容运转型单相异步电动机，要实现反转（）oA）将起动绕组做运行绕组，将运行绕组做起动绕组B）将交流电的火线与中性线反接C）将电容的正负极性反接D）根本不能实现反转6、单相异步电动机（A）只能用于交流电C）交直流电都可用)oB)D)只能用于直流电以上都不对7、永磁式直流电动机的特点是（A）结构简单、体积小、转速稳定B）结构简单、体积大、转速稳定C）结构复杂、体积大、转速稳定D）结构复杂、体积小、转速稳定8、永磁式直流电动机实现反转需（）oA）在电机两端串电阻C）改变电源正负极性9、洗尘器常用的电动机是（A）单相异步电动机C）单相串激式电动机B）在电机两端并电阻D）无法实现反转B）永磁式直流电动机D）同步电动机11、电风扇的扇头主要由电动机、（）及前后端盖构A）摇头机构B）升降调节机构12、电风扇的（A）摇头机构C）连接头机构A）高速B）中速C）低速D）停止17、电动器具是将（A）电能转换成声能C）电能转换成机械能）的电气设备。

电热电动器具原理与维修测试题一.单项选择题(4分/题,共40分)1、全自动套桶洗衣机洗涤时脱水桶顺时针跟转的原因是()A、刹车带失灵B、扭簧失灵C、抱簧失灵2、改变离合器工作状态的是()A、进水电磁阀B、排水电磁阀C、水位开关3、用万用表测一电容器,指针满偏后不动,则电容器()A、漏电B、容量不足C、短路D、断路4、洗涤、漂洗、脱水都是人工转换的洗衣机是()A、普通型洗衣机B、半自动型洗衣机C、全自动型洗衣机5、控制总洗涤时间的凸轮触点组是()A、主凸轮触点组B、中洗凸轮触点组C、弱洗凸轮触点组6、造成排水阀封不住水的原因是( )A. 排水拉带过短B. 排水拉带过长C. 排水拉带断裂7、洗衣机的洗涤电容击穿将出现()故障A、通电后波轮不转,且有嗡嗡声B、通电后波轮不转,且无嗡嗡声C、波轮运转不正常D、波轮转速慢8、电饭锅煮不熟饭故障出在()A、电源指示部分B、电热板C、双金属温控器D、磁性温控器9、下列造成电饭锅煮成焦饭的原因是()A、双金属温控器触点粘连B、磁性温控器动作点过低C、双金属温控器动作点过低D、内锅变形10、全自动套桶洗衣机脱水时对脱水桶制动的是()A、刹车带B、扭簧C、抱簧第 1 页共 4 页二.多项选择题(4分/题,共20分)1、全自动套桶洗衣机洗涤时的噪声主要来自()A、离合器损坏B、电动机损坏C、波轮变形D、排水电磁阀吸力不够2、洗衣机的漂洗方式有()A、蓄水漂洗B、溢流漂洗C、顶淋漂洗D、喷淋漂洗3、洗衣机洗涤正常,不能脱水的原因是()A、盖开关接触不良B、脱水定时器接触不良C、脱水电容器损坏D、琴键开关接触不良4、洗涤的三要素是()A、水B、洗涤液C、洗涤剂D、机械力5、全自动套桶洗衣机脱水时刹车失灵的故障原因是()A、盖板杆变形B、安全开关动、静触点间距过小C、离合器中的刹车带失灵D、离合器中的扭簧失灵三.判断题(1分/题,共20分)1、脱水系统采用传动带减速传动。

()2、接地线采用黄绿双色铜芯绝缘软线。

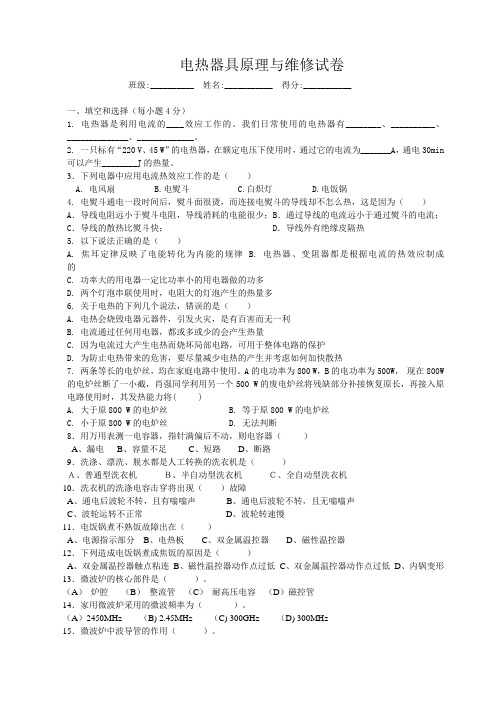

电热器具原理与维修试卷班级:__________ 姓名:___________ 得分:___________一、填空和选择（每小题4分）1. 电热器是利用电流的____效应工作的。

我们日常使用的电热器有________、__________、______________、_____________。

2. 一只标有“220 V、45 W”的电热器，在额定电压下使用时，通过它的电流为_______A，通电30min 可以产生________J的热量。

3．下列电器中应用电流热效应工作的是（）A. 电风扇B.电熨斗C.白炽灯D.电饭锅4. 电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．导线电阻远小于熨斗电阻，导线消耗的电能很少；B．通过导线的电流远小于通过熨斗的电流；C．导线的散热比熨斗快； D．导线外有绝缘皮隔热5. 以下说法正确的是（）A. 焦耳定律反映了电能转化为内能的规律B. 电热器、变阻器都是根据电流的热效应制成的C. 功率大的用电器一定比功率小的用电器做的功多D. 两个灯泡串联使用时，电阻大的灯泡产生的热量多6. 关于电热的下列几个说法，错误的是（）A. 电热会烧毁电器元器件，引发火灾，是有百害而无一利B. 电流通过任何用电器，都或多或少的会产生热量C. 因为电流过大产生电热而烧坏局部电路，可用于整体电路的保护D. 为防止电热带来的危害，要尽量减少电热的产生并考虑如何加快散热7. 两条等长的电炉丝，均在家庭电路中使用。

A的电功率为800 W，B的电功率为500W，现在800W 的电炉丝断了一小截，肖强同学利用另一个500 W的废电炉丝将残缺部分补接恢复原长，再接入原电路使用时，其发热能力将( )A. 大于原800 W的电炉丝B. 等于原800 W的电炉丝C. 小于原800 W的电炉丝D. 无法判断8．用万用表测一电容器，指针满偏后不动，则电容器（）A、漏电B、容量不足C、短路D、断路9．洗涤、漂洗、脱水都是人工转换的洗衣机是（）Ａ、普通型洗衣机Ｂ、半自动型洗衣机Ｃ、全自动型洗衣机10．洗衣机的洗涤电容击穿将出现（）故障A、通电后波轮不转，且有嗡嗡声B、通电后波轮不转，且无嗡嗡声C、波轮运转不正常D、波轮转速慢11．电饭锅煮不熟饭故障出在（）A、电源指示部分B、电热板C、双金属温控器D、磁性温控器12．下列造成电饭锅煮成焦饭的原因是（）A、双金属温控器触点粘连B、磁性温控器动作点过低C、双金属温控器动作点过低D、内锅变形13．微波炉的核心部件是（）。

电热电动器具原理与维修试题（14电子）姓名_____________一、填空题（每空2分，共50分）1、利用电流的热效应,________________________________称为电热器具。

2、电热器具按用途可分为___________________、_______________________ 、____________________、____________________。

3、双金属温控器的双金属片是将两种线膨胀系数__________的金属材料轧制在一起，利用双金属片_________会随温度的变化而改变这一特性，作为温控器中的感温元件的。

4、电热器具基本结构有__________、____________ 、____________三部份。

5、电热器具的控制元件一般分为________________和___________两种工作方式。

6、家用电饭锅加热方式可分为_____________和______________。

7、电热饮水机按出水温度分为_______________、______________________和______________________。

8、家用电动器具的核心部件是_________________。

9、转页扇通过__________________方式来改变送风方向。

10、电阻式电热器件按其装配方式来分，有哪三种____________、______________ 、_______________。

11、洗衣机的洗衣过程一般包括________、________、________、三个工作环节。

二、选择题（每小题4分，共50分）1、电风扇中常用的电动机是________________A 单相异步电动机B 永磁式直流电动机C 单相串激式电动机D 同步电动机2、磁性温控元件广泛应用于（）。

A、微波炉B、电熨斗C、电饭锅D、电磁灶3、普通电饭锅由外壳、内锅、锅盖、加热器、（）等主要部件构成。

家用电器试题库第一章电热器具一、填空题1.______________________________________ 电热器具中常用的温度控制元件有： _________________________________________________________、、、o双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆2.________________________________ 电热水器的结构组成部分有：______________________ 0箱体系统、制热系统、控制系统、进出水系统3.____________________________________ 电热器具中常用的加热方式有： ______________________________________________________________电阻加热、远红外线加热、电磁感应加热、微波加热4.电热器具中的电热元件有： ___________________ 、______电阻式、远红外、PTC电热元件。

5.电阻式电热元件有： _________________ 、 _______________开启式螺旋形，云母片式，金属管状，电热板，绳状。

6.______________________________________ 家用电热器具中的温度控制器件有：_________________________________________________________双金属片、磁性温控元件、热电偶、热敏电阻。

7.电热器具中的功率控制元件有：__________________ 、 ____________ 、 _______________ 。

开关换接控制，二极管整流（全波/半波）控制，晶闸管调功控制。

8.家用电器中的时间控制元件有：__________________ 、 ____________ 、 _______________ 。

10春学期08电子5班期中试卷电热电动器具原理与维修一、填空题（每空1分，共35分）1．电阻式电热器件按形状可分为和，按封装形式可分为和。

2．ＰＴＣ是一种的发热元件，具有能力。

电热器具的控制元件一般分为和。

3．双金属温控器有和两种类型。

4．自动保温电饭锅主要有、、、、等构成。

5．电饭锅中的限温器件是，保温器件是，保温温度一般是℃。

6．造成电饭锅通电后指示灯不亮，但电热板正常发热的原因可能为或。

7．电磁灶是利用原理制成的一种电热器具，它主要由、及等构成。

8．电热开水瓶主要由、.、.、、、、显示系统.出水装置等组成。

9．电热饮水机按出水温度分为、和三类。

10．温热饮水机指示灯不亮，也不能加热的原因为、或等。

二、选择题（每题2分，共20分）1. 电热丝按材料性质可分为金属材料和（）材料.A 非金属材料B 混合材料C 半导体材料D 稀土材料2. 电热丝用量较大时，相对应选用（）的表面负载。

A 较大B 较小C 适中D 没有直接关系3. 电热丝一般是由（）的合金材料制成，常用的是镍铬合金丝和铁铬铝合金丝。

A 高电阻率B 高熔点C 低电阻率D 低熔点4.关于电阻式电热元件的特点，以下说法中错误的是（）A 开启式电热元件的优点是加热迅速.防震性能好。

B开启式电热元件的优点是加热迅速.但防潮性能差。

C 罩盖式电热元件的优点是散热面积大.温度均匀。

5.自动保温电饭锅指示灯不亮，电热板正常发热的故障原因中不可能的是（）Ａ.指示灯损坏Ｂ.限流电阻开路Ｃ.指示灯回路接触不良D.电源引线断路6.自动保温电饭锅通电即烧断熔断丝，不可能的原因是（）Ａ.电源插头绝缘被击穿Ｂ.电热板内部短路Ｃ.电热板内部断路Ｄ.电源线内部短路7.关于微波炉的使用注意事项，以下说法中正确的一个是（）A．微波炉四周与前后都应留有一定空间，一般顶端及左右两壁和后壁均需留5cm以上空位。

B微波炉可以和电视机等低功率电器公用一个插座。

C．微波炉内未放置烹饪物时，不得启动微波炉。

《电热电动器具原理与维修》期中试卷45一、单选题（共6题，每题5分）1．下列电热设备中不需要冷却风扇的有。

（）A．电饭锅 B.电磁炉C.微波炉D.洗衣机2．波导管的作用是微波。

（）A. 产生B. 存储C.传输D. 调节3．电热开水瓶主要由外壳、瓶盖、内胆、底盘、、加热器、显示系统和出水控制系统组成。

（）A. 电热管B. 温控器C. 调温阀D. 整流器4．较高档的电热淋浴器采用高压耐热的，该加热器既避免了电热管加热器表面结垢的弊端，也更加安全可靠。

（）A. 石英加热器B. 红外加热器C. 陶瓷加热器D. 微波加热器5．电热油汀通电后温度过低，产生这一故障的原因有：市电电网电压过低、电热管引出端接触不良、温控器动静触点因氧化而接触不良、。

( )A. 电热元件烧毁B. 热双金属片移位或变形C. 指示灯损坏D. 热双金属片两触点粘连6.微波炉中的过热保护器是一种热敏保护器件，它通常安装在上以防止因温度过热而损坏。

（）A．磁控管 B.波导管C.定时器D.整流器二、填空题（共10空，每空3分）1．电磁灶是利用原理实现的，在锅底中形成涡流加热。

2.电热器具是将转换为的器具。

3. 电热元件主要有电热元件、 __电热元件、电热元件。

4. 温热饮水机中 ___ 和为双重保护原件。

5. 暖风机的电热元件一般为 _____或 ____ ，而新一代的暖风机则采用PTC发热器作为发热元件。

三．简答，作图题（每题10分，共40分）1.台扇常用的是哪一种电动机？其转速大约是多大？2. 简述高频电磁灶的电路有哪些单元构成。

3. 洗衣机上为什么要设置减振装置？洗涤电动机和脱水电动机的减振装置有何不同？4.超温保险器件的作用是什么？它是如何实现这种功能的？本试卷答案：一单选题：ACBCBA二填空题：1,电磁感应 ,2 电能 , 热能 3,电阻式远红外，PTC 4.超温保险器，手动复位温控器 5.螺旋形电热丝，管状电热元件三，简答，作图1答：台扇常用的是电容运转式电动机；其转速大1400~1500r/min。
