电表的改装习题精选

高二物理电表改装1、一个电流表的满偏电压为U g ，内电阻为R g ，要把它改装成量程为nU g 的电压表，应在电流表上（ ）A 、串联一个nR g 的电阻B 、并联一个nR g 的电阻C 、串联一个（n-1）R g 的电阻D 、并联一个（n-1）R g 的电阻2、一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A 时，而改装表的读数为1.1A ，稍微偏大些，为了使它的读数准确，应（ ）A 、在原分流电阻上再并联一个较大的电阻B 、在原分流电阻上再串联一个较小的电阻C 、在原分流电阻上再串联一个较大的电阻D 、在原分流电阻上再并联一个较小的电阻3、一电流表的满偏电流Ig=1mA ，内阻为200Ω。

要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻4、一个电流表的满偏电流Ig=1mA ，内阻Rg=500，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9.5k Ω的电阻D ．并联一个9.5k Ω的电阻5、图中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对6、如图16 一个电流表的满刻度电流值I g = 0．6A ，面板如图所示，那么它每一小格所相应的电流是______mA ，指针现在的电流示数是______A 。

如果这个量程为0.6A 的电流表内阻R g =60Ω，要把这个电流表的量程扩大成 3A ，那么应该在R g 上______联一个电阻R s ，R s 的大小应是______Ω；并联R s 后，测某一电流，指针仍指到如图所示位置，则该电流是______A ，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs 前的______倍。

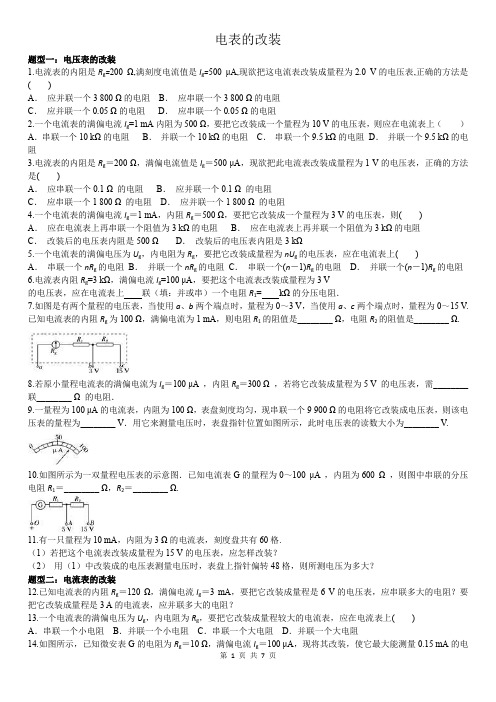

电表的改装题型一：电压表的改装1.电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2.0 V的电压表,正确的方法是()A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻2.一个电流表的满偏电流I g=1 mA内阻为500 Ω，要把它改装成一个量程为10 V的电压表，则应在电流表上（）A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻3.电流表的内阻是R g＝200 Ω，满偏电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V的电压表，正确的方法是()A．应串联一个0.1 Ω 的电阻B．应并联一个0.1 Ω 的电阻C．应串联一个1 800 Ω 的电阻D．应并联一个1 800 Ω 的电阻4.一个电流表的满偏电流I g＝1 mA，内阻R g＝500 Ω，要把它改装成一个量程为3 V的电压表，则()A．应在电流表上再串联一个阻值为3 kΩ的电阻B．应在电流表上再并联一个阻值为3 kΩ的电阻C．改装后的电压表内阻是500 Ω D．改装后的电压表内阻是3 kΩ5.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程为nU g的电压表，应在电流表上()A．串联一个nR g的电阻B．并联一个nR g的电阻C．串联一个(n－1)R g的电阻D．并联一个(n－1)R g的电阻6.电流表内阻R g=3 kΩ，满偏电流I g=100 μA，要把这个电流表改装成量程为3 V的电压表，应在电流表上联（填：并或串）一个电阻R1=kΩ的分压电阻．7.如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～3 V，当使用a、c两个端点时，量程为0～15 V.已知电流表的内阻R g为100 Ω，满偏电流为1 mA，则电阻R1的阻值是________ Ω，电阻R2的阻值是________ Ω.8.若原小量程电流表的满偏电流为I g＝100 μA ，内阻R g＝300 Ω ，若将它改装成量程为5 V 的电压表，需________联________ Ω 的电阻．9.一量程为100 μA的电流表，内阻为100 Ω，表盘刻度均匀，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为________ V．用它来测量电压时，表盘指针位置如图所示，此时电压表的读数大小为________ V.10.如图所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA ，内阻为600 Ω ，则图中串联的分压电阻R1＝________ Ω，R2＝________ Ω.11.有一只量程为10 mA，内阻为3 Ω的电流表，刻度盘共有60格.（1）若把这个电流表改装成量程为15 V的电压表，应怎样改装？（2）用（1）中改装成的电压表测量电压时，表盘上指针偏转48格，则所测电压为多大？题型二：电流表的改装12.已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？13.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程较大的电流表，应在电流表上()A．串联一个小电阻B．并联一个小电阻C．串联一个大电阻D．并联一个大电阻14.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．15.一个毫伏表，它的内阻是100 Ω，量程是200 mV，把它改变装成为量程为10 A的安培表，毫伏表上应() A．并联0.002 Ω的电阻B．并联0.02 Ω的电阻C．并联50 Ω的电阻D．并联4 900 Ω的电阻16.一个电流表的内阻为12 Ω，当通过它的电流为2 mA时，指针偏转一个小格．要使偏转一个小格的电流为1 A时，正确的做法是()A．在表上并一个0.024 Ω的电阻B．在表上并一个0.24 Ω的电阻C．在表上并一个0.012 Ω的电阻D．在表上并一个0.12 Ω的电阻17.一电流表的满偏电流I g=1 mA，内阻为200 Ω．要把它改装成一个量程为0.5 A的电流表，则应在电流表上（）A．并联一个200 Ω的电阻B．并联一个约为0.4 Ω的电阻C．串联一个约为0.4 Ω的电阻D．串联一个200 Ω的电阻18.有两个完全相同的表头G，内电阻为R g＝100 Ω，满偏电流为I g＝1 mA，现将它们分别改装成量程为0.6 A 的电流表和量程为3 V 的电压表，需分别并联一个电阻R1和串联一个电阻R2，则R1和R2的值分别为()A．R1＝600 Ω，R2＝3 000 Ω B．R1＝5 Ω，R2＝3 000 Ω C．R1＝5 Ω，R2＝3 000 Ω D．R1＝0.17 Ω，R2＝2 900 Ω19.电流表G的内阻为R g，用它测量电压时，量程为U；用它改装成大量程的电流表的内阻是R A，量程为I，这几个量的关系是()A．R A>R g>R g B．R A>R g>C．R A<R g<R g D．R A<R g＝20.一个电流表的刻度盘的每1小格代表1 μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为21.如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495 Ω.图中电阻箱读数为5 Ω.现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mV B．M、N两端的电压为100 mVC．流过M、N的电流为2 μA D．流过M、N的电流为20 mA22.(多选)把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不改变C．改装后，表头G自身的电阻减小了D．改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了23.磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g=30 Ω，满偏电流I g=5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是联（填“串”或者“并”）一个Ω的电阻．24.量程为1 A的电流表，本身的电阻为0.1 Ω，要把它改装成6 A的电流表，需要联一个阻值为的定值电阻．如果用改装后的电流表测量某电路中的电流，原表盘上的示数为0.6 A，则此电路的实际电流为．25.有一个量程为0.5 A的电流表，与阻值为1 Ω的电阻并联后通入0.6 A的电流，电流表的示数为0.4 A，若将该电流表的量程扩大为5 A，则应________联一个阻值为________ Ω的电阻．26.有一只满偏电流I g＝5 mA，内阻R g＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.题型三：电表的校对27.某同学完成了电压表的改装后，将改装后的电压表和标准电压表并联，然后接入电路进行测量，发现改装表的示数总比标准表的示数小，为了校准改装表，应()A．增大改装表的串联电阻B．减小改装表的串联电阻C．用一个电阻与标准表串联D．用螺丝刀调整改装表的调零螺丝28.(多选)一电压表由电流表G与电阻R串联而成，如图所示．若在使用中发现此电压表的示数总是比准确值稍小一些，采取下列哪种措施加以改进？()A．在R上串联一比R小得多的电阻B．换用比R大点儿的电阻C．换用比R小点儿的电阻D．在R上并联一比R大得多的电阻29.一电流表(表头)并联一个分流电阻R0后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1 A，而改装电流表的读数为1.1 A，为了使它的读数准确，应在原分流电阻上再()A．并联一个电阻R，且R＞R0 B．并联一个电阻R，且R＜R0C．串联一个电阻R，且R＞R0 D．串联一个电阻R，且R＜R030.一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻31.（多选）如图所示，用小量程电流表A与一电阻R并联可制成一电流表，在检测新制成的电流表时，如果发现它的示数总比准确值稍微小一些或稍微大一些，那么应分别采取什么措施加以修正（）A．如果示数稍微小些，可在R上串联一个比R小得多的电阻B．如果示数稍微小些，可在R上并联一个比R大得多的电阻C．如果示数稍微大些，可在R上串联一个比R小得多的电阻D．如果示数稍微大些，可在R上并联一个比R大得多的电阻题型四：电表读数和偏转角的比值32.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5 V，V2量程是15 V，为了测15～20 V的电压，把V1和V2串联起来用，以下叙述正确的是()A．V1、V2的读数相同B．V1、V2指针偏转角度相等C．V1、V2读数不同，指针偏转角度也不同D．V1指针偏转角度小33.用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中。

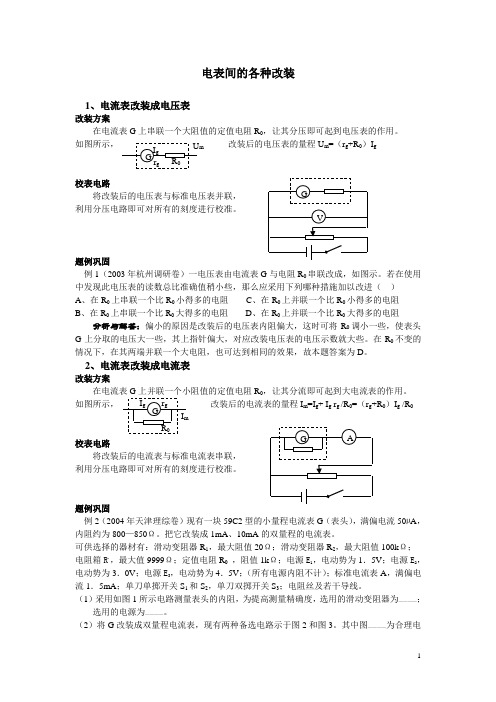

电表间的各种改装1、电流表改装成电压表改装方案在电流表G 上串联一个大阻值的定值电阻R 0，让其分压即可起到电压表的作用。

如图所示，改装后的电压表的量程U m =（r g +R0）I g校表电路将改装后的电压表与标准电压表并联，利用分压电路即可对所有的刻度进行校准。

题例巩固例1（2003年杭州调研卷）一电压表由电流表G 与电阻R 0串联改成，如图示。

若在使用中发现此电压表的读数总比准确值稍小些，那么应采用下列哪种措施加以改进（ ） A 、在R 0上串联一个比R 0小得多的电阻C 、在R 0上并联一个比R 0小得多的电阻 B 、在R 0上串联一个比R 0大得多的电阻D 、在R 0上并联一个比R 0大得多的电阻分析与解答：偏小的原因是改装后的电压表内阻偏大，这时可将R 0调小一些，使表头G 上分取的电压大一些，其上指针偏大，对应改装电压表的电压示数就大些。

在R 0不变的情况下，在其两端并联一个大电阻，也可达到相同的效果，故本题答案为D 。

2、电流表改装成电流表改装方案在电流表G 上并联一个小阻值的定值电阻R 0，让其分流即可起到大电流表的作用。

如图所示， 改装后的电流表的量程I m =I g + I g r g /R 0=（r g +R 0）I g /R 0校表电路将改装后的电流表与标准电流表串联， 利用分压电路即可对所有的刻度进行校准。

题例巩固例2（2004年天津理综卷）现有一块59C2型的小量程电流表G （表头），满偏电流50µA ，内阻约为800—850Ω。

把它改装成1mA 、10mA 的双量程的电流表。

可供选择的器材有：滑动变阻器R 1，最大阻值20Ω；滑动变阻器R 2，最大阻值100k Ω；电阻箱R ，，最大值9999Ω；定值电阻R 0 ，阻值1k Ω；电源E 1，电动势为1．5V ；电源E 2，电动势为3．0V ；电源E 3，电动势为4．5V ；（所有电源内阻不计）；标准电流表A ，满偏电流1．5mA ；单刀单掷开关S 1和S 2，单刀双掷开关S 3；电阻丝及若干导线。

电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。

（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。

（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。

（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。

（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。

2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。

那么以下结论中正确的是（ ）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。

电表的改装1.用两只完全相同的电流表分别改装成一只电流表和一只电压表。

将它们串联起来接入电路中，如图所示，此时：A. 两只电表的指针偏转角相同B. 两只电表的指针都不偏转C. 电流表指针偏转角小于电压表指针的偏转角D. 电流表指针偏转角大于电压表指针的偏转角2.用两个相同的G 表改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是A ．若两表串联，则指针偏角12θθ<，两表示数相等B ．若两表串联，则指针偏角12θθ=，1A 示数大于2A 示数C ．若两表并联，则指针偏角12θθ=，两表示数相等D ．若两表并联，则指针偏角12θθ>，两表示数相等3.两只电压表1V 和2V 是由完全相同的两只电流表改装而成的，1V 的量程为5V ，2V 的量程为15V 。

为了测量1520V 的电压，我们把1V 和2V 串联起来，在这种情况下： A. 1V 和2V 的读数相同B ．1V 和2V 的指针偏转角相等C ．1V 和2V 的读数之比等于两只电压表的内阻之比D ．1V 和2V 的指针偏转角之比等于两只电压表的内阻之比4.一电压表是由小量程电流表 G 与电阻R 串联而成，若在使用中发现此电压表的读数总比准确值小一些，那么采用下列哪种措施可加以改进（ ）A 、在R 上串联一只比R 小得多的电阻B 、在R 上串联一只比R 大得多的电阻C 、在R 上并联一只比R 小得多的电阻D 、在R 上并联一只比R 大得多的电阻5.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合电键后,下列有关电表的示数和电表指针偏转角度的说法正确的是（ ）A. 图（a ）中的A1，A2的示数相同B. 图（a ）中的A1，A2的指针偏角相同C. 图（b ）中的A1，A2的示数和偏角都不同D. 图（b ）中的A1，A2的指针偏角相同6.如图所示甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成的电表，关于这两个电表的下列说法正确的是 （ ）A.表是安培表，R 增大时量程增大B.甲表是安培表，R 增大时量程减小C.乙表是伏特表，R 增大时量程增大D.乙表是伏特表，R 增大时量程减小7.一电压表由电流表G 与电阻R 串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻8.如下图所示电路中，G 是电流表，R1、R2是两个可变电阻，调节可变电阻R1、R2，可以改变电流表G 的示数。

电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。

（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。

（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。

（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。

（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x的阻值等于________Ω。

2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。

那么以下结论中正确的是（ ） ① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表 ④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。

电表的改装习题精选1.选项为B，甲表为安培表，R增大时量程减小；乙表为伏特表，R增大时量程增大。

2.选项为B，电压表烧坏。

3.选项为D，需并联一个0.05Ω的电阻。

4.选项为A，需并联0.002 Ω的电阻。

5.选项为C，U1为2V，U2为10V。

6.选项为B，a、b间总电压为8V。

7.选项为D，需增大R2，减小R1.8.串联电路中的电流表为电压表，两只电流表串联。

1.两只电表的指针偏转角相同。

2.两只电表的指针都不偏转。

3.电流表指针的偏转角小于电压表指针的偏转角。

4.电流表指针的偏转角大于电压表指针的偏转角。

5.将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，求两电压表内阻之比。

将两电压表串联后去测某一电压，两表示数之比为多少。

6.如图所示，A、B两点接在恒压电源上，内阻不可忽略的电流表并联，示数分别为2A和3A。

若将两只电流表串联起来接入电路中，两只电流表的示数均为4A，那么电路不接入电流表时，流过R的电流是多少？7.如图所示的电路中，小量程电流表的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=100Ω。

当S1和S2均断开时，改装所成的表是什么表？量程多大？当S1和S2均闭合时，改装所成的表是什么表？量程多大？8.一个分压电阻为R1串联到电压表上，使电压表的量程扩大为原来的n倍，另一个分压电阻R2串联到同一电压表上，量程扩大到原来的m倍。

如果把这两个电阻并联之后再串联到电压表上，此时电压表的量程扩大了几倍？。

第1页，总3页电表改装一、单选题1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同2．毫安表的满偏电流是1mA ，内电阻为100Ω，现有两个定值电阻R 1＝200Ω，R 2＝600Ω．用这两个电阻把毫安表改成量程1V 的电压表，图中正确的是（ ）A ．B ．C ．D ． 3．如图所示，虚线框内是实用电压表电路图，当 、 间电压为4V 时，电流表指针偏转到最大刻度；当 、 间电压变为3V 时，仍欲使电流表指针偏转到最大刻度，可行的办法是（ ）A.减小 ，减小B. 不变，减小C.增大 ，减小D. 不变，增大4．如图甲、乙所示的电路图为电表改装的示意图，G 为表头、R 为可调电阻，则下列说法正确的是( )A.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大B.图甲为电流表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大C.图乙为欧姆表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大D.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小答案第2页，总3页5．把一个电流计接成如图所示电路。

三个端点 、 、 ，一次使用 、 两个端点，一次使用 、 两个端点，已知改装之后的电流表有两个量程： 和 。

已知电流计内阻 ，电流计满偏电流 。

下列判断正确的是（ ）A.使用 、 两个端点，量程是 ；使用 、 两个端点，量程是 ； ，B.使用 、 两个端点，量程是 ；使用 、 两个端点，量程是 ； ，C.使用 、 两个端点，量程是 ；使用 、 两个端点，量程是 ； ，D.使用 、 两个端点，量程是 ；使用 、 两个端点，量程是 ； ，6．用相同的灵敏电流计作表头改装成电流表A 和电压表V ，分别将其串联和并联在一起，然后接入电路中.通电后关于指针的偏角情况的叙述正确的是（ ）A.图甲中电压表的指针偏角与电流表的相等B.图甲中电压表的指针偏角比电流表的小C.图乙中电压表的指针偏角与电流表的相等D.图乙中电压表的指针偏角比电流表的小二、实验题7．某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路。

专题13 电表的改装一、选择题姓名：1.把电流表改装成电压表时，下列说法正确的是（）A.改装的原理是串联电阻有分压作用B.改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C.改装后原电流表自身的电阻也增大了D.改装后使用时，加在原电流表两端的电压的最大值不可能增大2.两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1或R2的电压表接在R1两端，如图2-4-20所示，电压表的示数为8 V.如果把此表改接在R2两端，则电压表的示数将（）A.小于4 VB.等于4 VC.大于4 V，小于8 VD.等于或大于8 V3、小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分别为R G、R A、R V，它们之间的大小关系是( )A.R G<R A<R VB.R A<R G<R VC.R V<R A<R GD.R G>R V>R A4、两只电流表A1、A2串联后连成如图甲所示电路，调节R使A1满偏时，A2的示数为满偏的1/3，将A1和A2并联后连成乙图的电路，重新调节R，当A2满偏时，A1的示数为满偏的1/3，已知A1的内阻为0.45Ω，那么A2的内阻为（）A.0.05ΩB.0.1ΩC.0.45ΩD.1.5Ω二、主观题5、有一只满偏电流I g=5 mA，内阻R g=400Ω的电流表G。

若把它改装为量程为10 V的电压表应_____联一个_____Ω的分压电阻。

该电压表的内阻为_____Ω；若把它改装成量程为3 A的电流表应_____联一个_____Ω的分流电阻，该电阻的内阻为_____Ω。

6、如图所示，A1和A2是两块相同的电流表，V1和V2是两块相同的电压表。

电流表A1的示数是1.4mA，电压表V1和V2的示数分别是0.8V和0.6V。

试求：（1）电流表A2示数；（2）电压表和电流表的内阻之比。

999 R 电表的改装练习题基础过关： 如果某电流表内阻为R g Ω ， 满偏电流为I guA ， 要把它改装为一个UV 的电压表， 需要 _____ 联一个阻值为 _________________ Ω的电阻；如果要把它改装 为一个IA 的电流表， 则应____联一个阻值为 _________________ Ω的电阻． 1. 电流表的内阻是 R g =200Ω，满刻度电流值是 I g =500 微安培，现欲把这电流表改装成量程为 1．0V 的电压表，正确的方法是 [ ]A. 应串联一个 0．1Ω的电阻B ．应并联一个 0．1Ω的电阻C ．应串联一个 1800Ω的电阻D ．应并联一个 1800Ω的电阻2. 磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头 G ，内阻 R g ＝30 Ω，满偏电流 I g ＝5 mA ，要将它改装为量程为 0～3 A 的电流表，所做的操作是( )A ．串联一个 570 Ω 的电阻B ．并联一个 570 Ω 的电阻C ．串联一个 0.05 Ω 的电阻D ．并联一个 0.05 Ω 的电阻3. 如图 2－4－17 所示，甲、乙两个电路，都是由一个灵敏电流表 G 和一个变阻器 R 组成， 下列说法正确的是( )A. 甲表是电流表，R 增大时量程增大B. 甲表是电流表，R 增大时量程减小C. 乙表是电压表，R 增大时量程增大D. 乙表是电压表，R 增大时量程减小4. 用两只完全相同的电流表分别改装成一只电流表和一只电压 表 ．将它们串联起来接入电路中，如图 2－4－21 所示，此时()A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5. 已知电流表的内阻 R g ＝120 Ω，满偏电流 I g ＝3 mA ，要把它改装成量程是 6 V 的电压表， 应串联多大的电阻？要把它 改装成量程是 3 A 的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为 3V 和 15V 两个电压表，将它们串联接人电路中，指针偏角之比为 ，读数之比 。
