照明设计简述照明设计简述一、照明设计的程序：建筑照明设计的程序一般分成8个步骤：1、明确照明实施的用途与目的照明设计必须首先确定建筑物的用途，是办公室，会堂、教室、餐厅还是舞厅，如果是多功能房间，更要把各种用途列出，以便确定满足要求的照明设备。

这一点是建筑照明设计的基础。

2、光环境构思及光通量分布的初步确定在明确照明目的的基础上，确定光环境及光通量的分布。

如舞厅、要有刺激兴奋的气氛，要采用变幻的光，闪耀的照明：如教室，要有宁静舒适的气氛，要做到均匀的照度和合理的亮度，不能有眩光。

3、照度、亮度的确定（1）照明方式的分类，照明方式主要有四种：一般照明：指室内基本一致的照明，多采用于办公室场所，一般照明的优点是：a、即使室内工作布置变化，也无需变更灯具的种类与布置。

b、照明设备的种类较少。

C、均匀的光环境。

分区的一般照明，是将工作对象和工作场所按功能来布置照明方式。

而且，用这种照明设备，也兼作房间的一般照明。

局部照明。

在小范围内，对各种对象采用个别的照明的方式，需有灵活性，局部照明的优点是：按要求的条件，对每个必要的对象进行照明，易于控制。

通过对某一对象特别高度较低，有效的突出对象。

节约能源灯具安装高度较低，维护方便。

为了使眼睛适应亮度的过度变化，应同时采用至少为局部照明照度值20%以上的一般照明。

上述各方式并用。

（2）照明方式的选择通常，对整个房间总是采用一般照明方式，而对工作面或需要突出的物品采用局部照明，例如办公室往往用荧光灯具作一般照明，而在办公室桌上布置台灯作局部照明，又如展览中整个大厅是一般照明，而对展品用射灯做局部照明，因此房间用途与室内布置就确定了，照明方式也随之确定了。

4、光源的选择各种光源的效率，光色，显色性及特性等方面各有所长，可用在不同的建筑照明，详见光源部分。

5、灯具的选择在照明设计中选择灯具时，应综合考虑以下几点灯具的光度特性（灯具效率、配光、利用系数、表面亮度、眩光等）u经济性（价格光通比，电消耗、维护费用等）u灯具的使用环境条件（是否要防爆、防潮、防震等）u灯具的外形与建筑物是否协调等。

照明设计流程和程序和其他的设计工作一样，照明设计也不应该有一个固定的设计程序。

而且对不同的项目和不同的设计师而言，工作的程序也不是一成不变的。

本文旨在起“一家之言”，引起大家探讨。

在很长的一段时间内，很多建设单位和建筑师都将照明工作放在最后一步。

甚至在建筑设计师或室内设计师的工作程序中就没有照明设计这个工作计划，虽然大家都在议论照明工作的重要性。

所以本文也想唤起相关单位的注意：照明设计有很多的工作，需要按照很多阶段进行，同样也有很详细的细节和专业知识需要考虑。

照明设计不是作品结尾，和其他工作一样，照明设计应该在项目的初始阶段就要切入进去，需要和建筑师、使用者、委托方进行交流和共同工作。

需要耗费时间进行创意设计。

一个完整的照明设计包括以下过程：一、设计委托这个阶段是业主对设计项目进行交底的阶段。

这个时候需要照明设计师和委托方进行良好的沟通。

明确委托方的意图、目的。

委托方可能是建设方、使用方。

这几年随着对照明设计认识的深入，在国外已经出现了委托方是建筑设计单位的现象。

这个阶段要了解以下工作：1、设计预算只有了解委托的照明工程项目的大概造价（含设计费），设计师才能在一个价格框架下进行设计工作。

工程造价的预算可以按照我国的建筑预算来套。

但是由于我国现在还没有照明设计师的职业（或行业），所以没有照明设计费的预算标准。

照明设计的收费往往因为设计事务所的不同而有较大的差异。

在比较成熟的日本市场，一般的设计收费是：设计费（成本除外）=（工资+经费）*利润。

如果工资为1，把经费设定为1，那么利润设为1.25。

2、设计范围明确本方案涉及到的设计空间、界面。

这里的设计范围不仅仅是指空间范围，还包括各种不同的使用功能和可能出现的问题。

如：有的空间照明涉及到可能本身还是城市夜景照明的组成部分，那么必须要考虑到城市照明规划。

有的空间涉及到展示照明，就不单纯仅仅是建筑照明等等。

3、设计、施工周期设计师必须了解委托项目的时间周期。

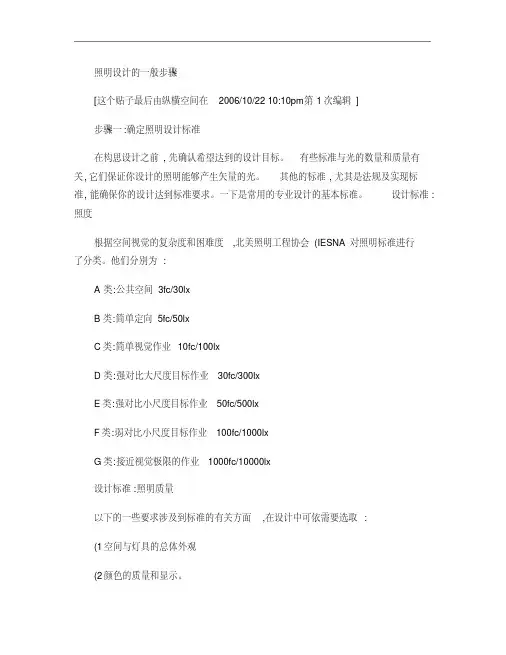

照明设计的一般步骤[这个贴子最后由纵横空间在 2006/10/22 10:10pm 第 1 次编辑 ]步骤一:确定照明设计标准在构思设计之前, 先确认希望达到的设计目标。

有些标准与光的数量和质量有关, 它们保证你设计的照明能够产生矢量的光。

其他的标准, 尤其是法规及实现标准, 能确保你的设计达到标准要求。

一下是常用的专业设计的基本标准。

设计标准:照度根据空间视觉的复杂度和困难度,北美照明工程协会(IESNA 对照明标准进行了分类。

他们分别为:A 类:公共空间 3fc/30lxB 类:简单定向 5fc/50lxC 类:简单视觉作业 10fc/100lxD 类:强对比大尺度目标作业 30fc/300lxE 类:强对比小尺度目标作业 50fc/500lxF 类:弱对比小尺度目标作业 100fc/1000lxG 类:接近视觉极限的作业 1000fc/10000lx设计标准:照明质量以下的一些要求涉及到标准的有关方面,在设计中可依需要选取:(1空间与灯具的总体外观(2颜色的质量和显示。

(3昼光照明的整合与控制。

(4控制直接眩光。

(5减少频闪。

(6作业中光分布的均匀度。

(7房间表面的亮度均匀度。

(8表面或实物的朔行,(9对兴趣点的重点照明。

(10反射眩光的控制。

(11阴影(合适的与不合适的。

(12照明设备的合理定位,使之有利于光源,视觉作业,观察点需要。

(13制造闪烁的方法 /不希望产生的发射高光。

(14可控制性及灵活性。

步骤二:纪律建筑条件以及相关约束条件考察那些可以控制或影响照明设计结果的建筑因素。

常见的可能会影响照明设计的两个因素是窗户的位置和大小, 以及时候有通风空间及其大小。

对于结构系统及(或其材料,吊顶高度,个强构造(或原料,吊顶系统及其材料和装饰构件来说,他们对照明方案常常有很大的影响。

步骤三:确定所需要满足的视觉功能和视觉作业以下两种方式可以用来确定视觉功能和视觉作业。

以住宅餐厅为例。

首要的视觉作业是餐桌, 看清食物和用餐者表情是应最优先考虑的; 另一个需要是看清用作工作台的餐柜上的摆设;第三是需要给墙上的装饰画进行重点照明。

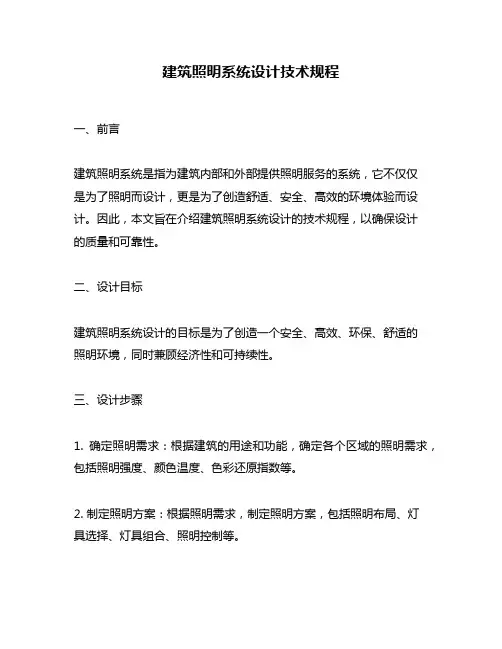

建筑照明系统设计技术规程一、前言建筑照明系统是指为建筑内部和外部提供照明服务的系统，它不仅仅是为了照明而设计，更是为了创造舒适、安全、高效的环境体验而设计。

因此，本文旨在介绍建筑照明系统设计的技术规程，以确保设计的质量和可靠性。

二、设计目标建筑照明系统设计的目标是为了创造一个安全、高效、环保、舒适的照明环境，同时兼顾经济性和可持续性。

三、设计步骤1. 确定照明需求：根据建筑的用途和功能，确定各个区域的照明需求，包括照明强度、颜色温度、色彩还原指数等。

2. 制定照明方案：根据照明需求，制定照明方案，包括照明布局、灯具选择、灯具组合、照明控制等。

3. 进行照明设计：根据照明方案，进行照明设计，包括照明计算、灯具位置、光束角度、光源数量等。

4. 进行照明仿真：对照明设计进行仿真，评估照明效果，包括照度分布、光色分布、色彩还原指数等。

5. 优化照明方案：根据仿真结果，对照明方案进行调整和优化，以达到最佳照明效果。

6. 制定照明控制方案：根据照明方案，制定照明控制方案，包括照明控制器、控制方式、控制策略等。

7. 进行照明系统集成：根据照明方案和照明控制方案，进行照明系统集成，包括灯具安装、控制器安装、线路布置等。

8. 进行照明验收：对照明系统进行验收，包括照明强度、光色、色彩还原指数、光衰等。

四、照明需求1. 照明强度：根据建筑的用途和功能，确定各个区域的照明强度要求。

一般来说，照明强度需要满足国家标准、行业标准、建筑规范等。

2. 颜色温度：不同的用途和功能需要不同的颜色温度。

例如，工业区域需要较高的颜色温度，而休闲区域则需要较低的颜色温度。

3. 色彩还原指数：根据建筑的用途和功能，确定各个区域的色彩还原指数要求。

一般来说，照明系统应该具有良好的色彩还原性能，以确保物体的真实颜色。

4. 照明分布：根据建筑的用途和功能，确定各个区域的照明分布要求。

例如，电影院需要均匀的照明分布，而博物馆需要局部强调。

五、照明方案1. 照明布局：根据照明需求，确定照明布局。

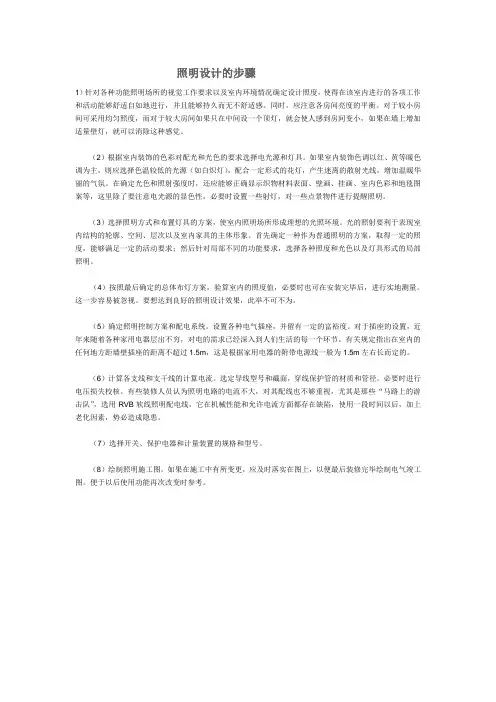

照明设计的步骤1）针对各种功能照明场所的视觉工作要求以及室内环境情况确定设计照度，使得在该室内进行的各项工作和活动能够舒适自如地进行，并且能够持久而无不舒适感。

同时，应注意各房间亮度的平衡。

对于较小房间可采用均匀照度，而对于较大房间如果只在中间设一个顶灯，就会使人感到房间变小，如果在墙上增加适量壁灯，就可以消除这种感觉。

（2）根据室内装饰的色彩对配光和光色的要求选择电光源和灯具。

如果室内装饰色调以红、黄等暖色调为主，则应选择色温较低的光源（如白炽灯），配合一定形式的花灯，产生迷离的散射光线，增加温暖华丽的气氛。

在确定光色和照射强度时，还应能够正确显示织物材料表面、壁画、挂画、室内色彩和地毯图案等，这里除了要注意电光源的显色性，必要时设置一些射灯，对一些点景物件进行提醒照明。

（3）选择照明方式和布置灯具的方案，使室内照明场所形成理想的光照环境。

光的照射要利于表现室内结构的轮廓、空间、层次以及室内家具的主体形象。

首先确定一种作为普通照明的方案，取得一定的照度，能够满足一定的活动要求；然后针对局部不同的功能要求，选择各种照度和光色以及灯具形式的局部照明。

（4）按照最后确定的总体布灯方案，验算室内的照度值，必要时也可在安装完毕后，进行实地测量。

这一步容易被忽视。

要想达到良好的照明设计效果，此举不可不为。

（5）确定照明控制方案和配电系统。

设置各种电气插座，并留有一定的富裕度。

对于插座的设置，近年来随着各种家用电器层出不穷，对电的需求已经深入到人们生活的每一个环节。

有关规定指出在室内的任何地方距墙壁插座的距离不超过1.5m，这是根据家用电器的附带电源线一般为1.5m左右长而定的。

（6）计算各支线和支干线的计算电流。

选定导线型号和截面，穿线保护管的材质和管径。

必要时进行电压损失校核。

有些装修人员认为照明电路的电流不大，对其配线也不够重视，尤其是那些“马路上的游击队”，选用RVB软线照明配电线，它在机械性能和允许电流方面都存在缺陷，使用一段时间以后，加上老化因素，势必造成隐患。

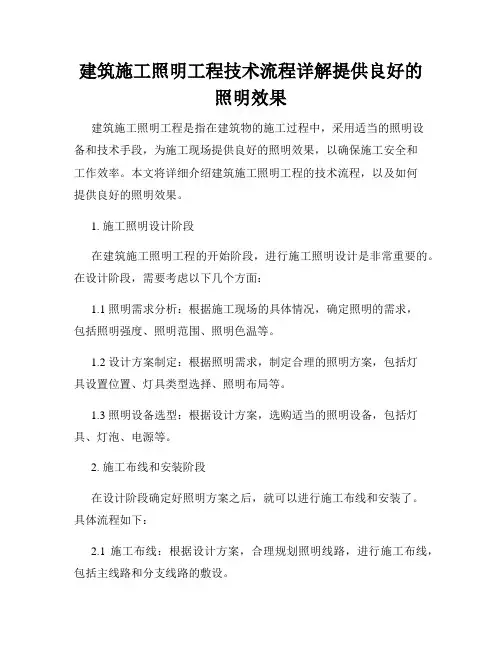

建筑施工照明工程技术流程详解提供良好的照明效果建筑施工照明工程是指在建筑物的施工过程中，采用适当的照明设备和技术手段，为施工现场提供良好的照明效果，以确保施工安全和工作效率。

本文将详细介绍建筑施工照明工程的技术流程，以及如何提供良好的照明效果。

1. 施工照明设计阶段在建筑施工照明工程的开始阶段，进行施工照明设计是非常重要的。

在设计阶段，需要考虑以下几个方面：1.1 照明需求分析：根据施工现场的具体情况，确定照明的需求，包括照明强度、照明范围、照明色温等。

1.2 设计方案制定：根据照明需求，制定合理的照明方案，包括灯具设置位置、灯具类型选择、照明布局等。

1.3 照明设备选型：根据设计方案，选购适当的照明设备，包括灯具、灯泡、电源等。

2. 施工布线和安装阶段在设计阶段确定好照明方案之后，就可以进行施工布线和安装了。

具体流程如下：2.1 施工布线：根据设计方案，合理规划照明线路，进行施工布线，包括主线路和分支线路的敷设。

2.2 灯具安装：根据设计方案中的灯具设置位置，进行相应的灯具安装工作，确保灯具安全牢固、布局合理。

2.3 电源连接：将灯具与电源进行连接，并进行安全可靠的电源接线，确保供电正常、稳定。

3. 照明设备调试和监测阶段在完成施工布线和安装后，需要进行照明设备的调试和监测，以确保照明效果良好。

具体流程如下：3.1 照明设备调试：对已安装的照明设备进行调试，包括灯具亮度调整、灯光角度调整等，确保照明效果满足设计要求。

3.2 光照度检测：使用光度计等专业设备，对照明强度进行检测，以确保照明强度符合安全标准和工作需求。

3.3 能耗监测：对照明设备的能耗进行监测，评估照明系统的能源消耗情况，提出节能改善方案。

4. 照明维护和运营阶段完成照明设备的调试和监测后，进入照明维护和运营阶段。

具体流程如下：4.1 灯具维护：定期检查和清洁灯具，更换老化或故障的灯泡，确保照明设备的正常运行。

4.2 照明效果评估：定期对照明效果进行评估，根据需要进行灯具调整或更换，以保持良好的照明效果。

照明系统设计之一：光照设计1.2初步设计阶段考虑照明系统1．确定照明种类、灯具型式、照度标准；2.确定应急照电源型式;3.确定照明线路型号的选择敷设方式。

4．绘制照明灯具（包括应急照明及疏散照明）平面布置图，可以不连线；施工图设计阶 1 ．绘制照明平面图：标注灯具型号、容量、安装方式、标高，连接线路并标注回路编号导线根数；2.确定应急照明电源型式；3．说明照明线路的选择敷设方式；4.绘制照明配电盘系统图。

•照明设计标准《建筑照明设计标准》GB50034-2010。

•全面规定了建筑物（包括工业、民用）内的照度标准、质量标准和节能标准。

•制定了6类建筑108个最常用房间或场所的照明功率密凰PD）最大限值指标，作为强制性条文发布，对节能起了重要作用。

• 照明光源和镇流器的能效标准（1）制订了直管荧光灯（双端、）单端荧光灯、自镇流荧光灯、金卤灯、高压钠灯的能效限定值和节能评价值。

其值用流明每瓦同/W）表示；规定的能效限定值是最低指标，必须达到才能生产、销售；节能评价值是较高指标，达到此值可认定为节能产品。

（2）制订双端荧光灯、单端荧光灯、金卤灯、高压钠灯的镇流器的能效限定值和节能评价值。

•照明质量1．眩光限制•用灯具的遮光角来限制一定角度内的直射眩光•用“统一眩光值” UGR）来评价不舒适眩光2.色温和相关色温（cp）（1）色温含义：用绝对温度来表示光源发光的颜色（2）色温分级：暖色（会300K）；间色（3300—5300K）；冷色O5300K）（3）色温应用：与室内环境相宜，与照度协调，通常情况要求：低照度（约10s200lx以下）用暖色温，如卧室、咖啡室等中照度（约20s750lx）用中色温，如办公、会议、教室等高照度（约75s1000lx以上）用冷色温，如体育场馆（4）存在问题：大多数（如办公、教室等）应选用中色温，而当前过多地、不恰当地选用冷色温。

3．显色性（1）表示在某种光源下观察对象颜色的真实程度（与天然光比，较用）一般显色指数Ra）衡量，Ra=100为最佳。

照明系统的设计流程一．工程需求分析我组选用图B作为设计对象，根据图B的使用功能从而确定了该建筑的各功能子系统；建筑物有：综合办公室、教室、实验室、会议室1．教学楼照明中最主要的是教室照明，一般教学形式分为正式教学和交互式教学a. 正式教学主要是教师与学生之间交流，即教师看教案、观察学生、在黑板上书写，学生看书、写字，看黑板上的字与图，注视教师的演示等；b. 交互式教学增加了学生之间的交流，学生之间应能互相看清各自的表情等；2．教室中除传统的教学区的黑板和学生区之外，教学区中大多采用投影等多种形式，学校以白天教学为主，有效利用自然采光以利节能；3. 教室照明的要求：(1) 满足学生看书、写字、绘画等要求，保证视觉目标水平和垂直照度要求；(2) 照明控制适应不同的演示和教学情景，并考虑自然光的影响；(3) 满足显色性，控制眩光，保护视力；(4) 做到安全、可靠，方便维护与检修，并与环境协调。

教室课桌面的照度应该达300勒克斯，黑板面的照度应该达500勒克斯，且照度分布要均匀，灯具的选型和安装还要避免眩光。

二．控制方式走廊灯可以用动态控制模式，灯具与传感器（声音传感器、红外感应传感器）配合使用，根据相应的声感、红外感应等传感器来判断是否有人经过走道，从而控制相应的照明系统的启/停等；走廊上的应急灯教室灯具可以通过手动来实现灯具的开/关；为确保学生集中注意力，桌面和黑板的亮度应为最高，采用均匀布灯的一般照明方式，为保证照度均匀度，布灯方案应使距高比(L／h)（L是指灯具的水平间距，h是指工作面的垂直距离）不大于所选用灯具的最大允许距高比三．建筑设备自动化系统中照明系统的控制网络图（见CAD图）根据建筑设备自动化系统网络拓扑结构和现场楼宇设备的具体布置画出照明系统的控制网络图。

四．设备选型（一）．电光源选型：根据不同安置场所的要求标准不同选择符合建筑要求的电光源；根据房间的形式、使用功能、照度标准、以及使用具体要求等来确定灯具的的样式、规格、型号、排列方式等；1.维护系数（减光系数）2.照度标准值3.照明灯具单位面积安装功率估算表：灯具数量等于单位面积安装功率乘以房间面积除以灯具额定功率；（1）荧光灯选型T5双管带罩支架（RT506）（适用于车间、教室、仓库、宿舍等场所）1、产品特点灯体材质：支架身主体、支架盖、支架罩均采用冷轧钢板制造，机械性能强，刚性和韧性好，不易变形；灯体表面防锈、喷塑处理，不易变色、刮花；支架两端塑料件全部采用阻燃材料，耐压达1500V，耐温达105℃2、安装方式：吸顶安装、吊杆安装、吊链式安装3、技术指标：工作电压：160-260V 工作电流：0.12A 产品功率：22/27 瓦功率因数：0.99 总谐波含量不超过10% 使用寿命>20000小时（灯管>10000小时）显色指数：Ra>=83 光衰：2000小时后，不低于88%4、灯具数量计算：E=NΦUK/A N=EA/（ΦUK）E=Φ/A N=1/UKΦ=光效X瓦数=28X80=2240E一平均照度Φ-光通量lm N-光源数量U-利用数量A-工作面面积K-灯具维护系数室内照明规范要求值：300LX, 功率密度不超过11W/m2 室形系数RI：0.67利用系数：0．7左右(教室反光条件好，反光)；维护系数：0.8实际安装功率=光源数X（光源功率+镇流器功率）实际功率密度：7.4W/m2 折算功率密度: 7.67W/m2根据所选建筑宽5.6m(北面长7.2m；南面长8.4m)面积： 804X5.6=47.04由上式可知每间需要4组灯具；走廊灯和楼梯灯：选用三雄牌的PAKDl4—122BF 光源为22 W T5环形管性能特点：1、采用顶级三基色稀土镀膜涂层灯管，高效发光；2、灯壳使用PC高档工程料，耐高温，阻燃，耐老化；3、防干扰电子电路板，不闪烁，环保护眼，不干扰其他电器设备和电网；（2）应急灯选型（应急照明通常采用白炽灯或卤钨灯，应急照明必须采用能瞬间点燃的可靠光源）消防应急灯例如疏散指示灯（标示安全出口标志灯、疏散标志灯）奥科特AKT-YJD-2J。

在装修领域，不管是新建筑的装修，还是老建筑的改造，室内照明设计都是绕不开的一个话题。

那么，对于一个业主、或者一名照明设计师来说，照明设计到底需要经历哪些流程，注意哪些事项呢？在此，笔者将多年的室内照明设计工作经验总结如下，希望对从事照明设计行业，或者需要做室内照明设计的业主有所帮助。

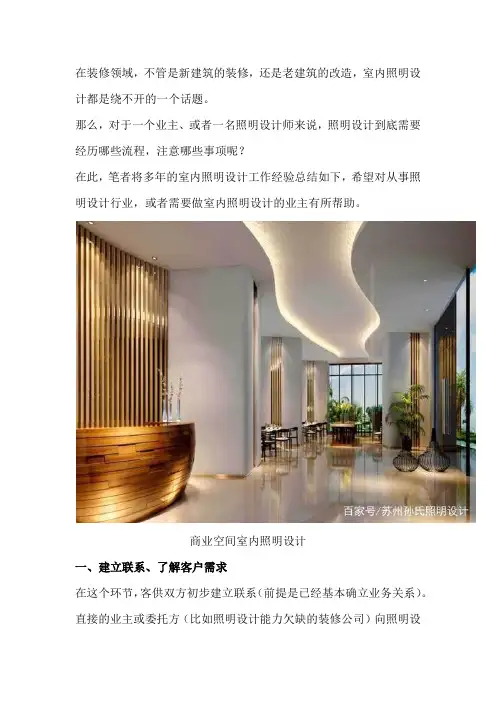

商业空间室内照明设计一、建立联系、了解客户需求在这个环节，客供双方初步建立联系（前提是已经基本确立业务关系）。

直接的业主或委托方（比如照明设计能力欠缺的装修公司）向照明设计师或照明设计公司交底，将自己的需求和意图陈述给照明设计方。

作为照明设计人员或公司，在这个环节大致需要了解以下信息：1、照明设计的预算。

你无法说服一个开街边小店的店主在店里一套用在高档商场的吊灯！只有充分了解委托方的项目预算，照明设计师才能做出更为合理、而非更为优秀的设计方案。

2、照明设计需要涉及到的范围。

当然，这里说的范围既包含了空间上的范围，又包括了整个照明设计的空间功能和可能出现的问题。

比如，有时候一家酒店的外景照明会成为某个城市夜景照明的一部分，当地ZF有没有相关的要求，这都需要咨询清楚。

室内照明设计3、交货周期（设计周期）。

设计师要充分考虑到项目的交期，将方案设计周期、施工周期进行合理的规划和准备，才能更好的满足委托方的需求，也能够避免给自己的违约降低概率。

有些时候，委托方对照明设计工作并不了解，预算好的时间并不足以完成整个照明设计和施工的流程。

这就需要照明设计师向委托方讲明情况，另行确定交期，而不可勉强接单。

一旦时间紧迫，前期的设计、后期的施工势必要“毛躁”不少，甚至延期，这对委托方和设计公司都是极为不利的。

4、客户要求。

照明设计师要了解委托方的照明设计需求，比如设计创意上和功能性上的需求，并将这些内容做好笔录。

若委托方提出了一些无法实现的特殊要求，设计师可以明确提出操作上的不可实现性，或者与团队同事讨论后再向委托方表态。

接待会所照明设计二、照明空间分析上一个步骤，我们主要是针对委托方（人）来进行。

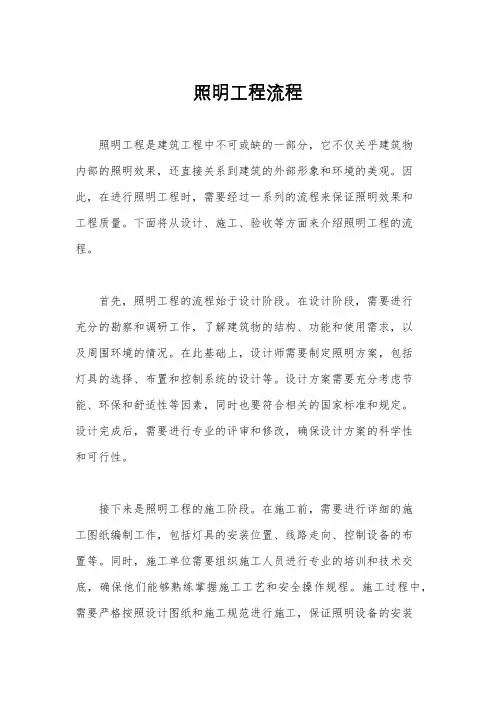

照明工程流程照明工程是建筑工程中不可或缺的一部分，它不仅关乎建筑物内部的照明效果，还直接关系到建筑的外部形象和环境的美观。

因此，在进行照明工程时，需要经过一系列的流程来保证照明效果和工程质量。

下面将从设计、施工、验收等方面来介绍照明工程的流程。

首先，照明工程的流程始于设计阶段。

在设计阶段，需要进行充分的勘察和调研工作，了解建筑物的结构、功能和使用需求，以及周围环境的情况。

在此基础上，设计师需要制定照明方案，包括灯具的选择、布置和控制系统的设计等。

设计方案需要充分考虑节能、环保和舒适性等因素，同时也要符合相关的国家标准和规定。

设计完成后，需要进行专业的评审和修改，确保设计方案的科学性和可行性。

接下来是照明工程的施工阶段。

在施工前，需要进行详细的施工图纸编制工作，包括灯具的安装位置、线路走向、控制设备的布置等。

同时，施工单位需要组织施工人员进行专业的培训和技术交底，确保他们能够熟练掌握施工工艺和安全操作规程。

施工过程中，需要严格按照设计图纸和施工规范进行施工，保证照明设备的安装质量和电气接线的可靠性。

在施工结束后，需要进行设备的调试和运行测试，确保照明系统的正常运行和效果达到设计要求。

最后是照明工程的验收和维护阶段。

在照明工程完成后，需要进行专业的验收工作，包括照明设备的功能测试、光照度和照明均匀性的检测等。

同时，还需要对照明系统进行整体的检查和调试，确保照明系统的稳定性和可靠性。

验收合格后，需要对照明设备进行定期的维护和保养工作，包括清洁灯具、更换老化部件、调整光源亮度等，以延长照明设备的使用寿命和保证照明效果。

总之，照明工程流程包括设计、施工、验收和维护等多个环节，每个环节都需要专业的人员和严格的管理，以确保照明工程的质量和效果。

只有通过科学规范的流程，才能实现照明工程的良好效果，为建筑物和使用者提供舒适、安全的照明环境。

照明设计灯光设计操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!照明设计灯光设计操作流程如下：1. 需求分析：与客户沟通，了解空间的用途、风格、氛围等要求，以及使用者的需求和偏好。

照明设计流程1 照明创意为每项工程分析其独特之处，我们先与客户及其他设计顾问，例如建筑师、室内设计师、庭院建筑师等会面讨论。

详细研究其设计之需要而需求一套整体性及创新的灯光设计概念。

融合建筑及室内设计的神韵，达到最美的效果。

灯光设计更注力于详细设计,例如安装,维修及强调突出能源的善用。

整个初步设计概念通常以手绘图或电脑模拟的方式展示于客户及其他设计顾问作为参考及研究。

2 灯光策划我们的初步灯光设计是配合建筑及室内天花设计而制作，不同类型及载荷的灯具都会在灯光图上列出.灯具位置的分布定会与建筑及机电的设施配合。

初步灯具价格预算亦会在初步灯光设计介绍时提供给客户作为参考.初步灯光设计在满足客户的需求及营合建筑及室内的设计后才会定案。

在最后定案时，附加资料，例如灯具种类、载荷、灯具位置的距离、尺寸、回路、应急灯具及调控器位置均会于最后的灯光设计图上全面提供.3 灯具选型多年来，我们的设计师们已搜罗世界各地灯具商的目录，并且对最新产品了如指掌。

灯具选择并不单只顾及其效果,质数及价格,并且会考虑到我们的项目在每个国家采购灯具的便利，及当地的技术要求。

大部分灯具会由厂家提供目录选择和栽入我们灯具规格书内。

灯具规格会包括每款灯具的简介，厂商编号,光源种类，瓦数，表质，安装位置，数量及生产商或供应商的联络资料。

4 智能光控我们搜集了丰富的调控系统目录，包括了世界各地的调光系统。

调控系统的选择会因应个别项目的性质及需要而拟定。

调控系统主要是连接中央自动化系统的开关回路，又或是连接调光铣工的调光回路。

如有需要时，光敏调控或时间开关器均可配合调控系统使用。

所有调控回路均会分区域表列，指定控制系统的种类,面板的种类，回路的数目，载荷，调光规格及生产商的联络电话号码。

5 预算招标以上有关灯具和光控资料会订装成书本，并付预算参考可供招标或采购之用。

6 施工方案当所需灯具不能在生产商目录内可选到时，特别设计之详细图纸包括生产上的需要都以详细列明。

照明设计照明设计流程服务内容及流程服务内容及流程■一、设计阶段: 设计阶段：根据甲方建设进程的需要,本设计分四个阶段执行:（一）概念方案设计阶段;(二）深化设计技术阶段;（三）施工图设计阶段;（四）品质控制阶段。

（一）概念方案设计阶段概念方案设计阶段本阶段的任务是与业主、进行设计概念沟通。

提供的服务内容包括：A)准确把握建筑结构和设计理念,勘察项目场地和周边环境;B）在收集、整理和分析图纸资料后,进行初步的概念设计和图文说明； C）估算工程的总用电负荷及照明工程总造价。

（二）深化设计技术阶段：深化设计技术阶段: 在概念设计和业主达成一致后，本阶段的主要任务是深化设计理念，对设计方案进行细部的量化设计. 主要内容包括：A）对设计方案进行照明分析论证，出具必要的照度分析说明；B）确定所用灯具的选型意向及主要技术参数；C）绘制灯具初阶段的布置图，提供灯具数量清单；E）提供灯光照明控制系统的方案说明；绘制各灯具的安装示意图；G)提供为本项目特殊设计的照明设备资料；H）确定整体照明效果的控制方案和场景控制模式,区分平时、深夜的照明模式； J)在和业主达成方案共识后，出具文本形式设计方案；的设计方案 3 套，（其内容包括灯具扩初阶段的布置图、灯具选型意向、灯具数量清单、主要区域照明灯具安装示意图、照明效果表现图、估算照明总用电负荷及照明工程总造价、照度分析资料和文字解说资料等）。

（三)施工图设计阶段：施工图设计阶段：在前面两个阶段的基础上，进一步优化设计方案,进行方案的可行性调整,最后在和业主及安装施工方协调一致后，出具可招标施工的整套电气施工图纸。

内容包括：A）照明施工图：其内容包括灯具布置图、灯具定位尺寸、安装节点或预埋件图、照明回路图、照明电气箱及管线布置图、照明控制电气系统图等;B)灯具选型规范，其技术参数包括但不限于：所用灯具的品牌、尺寸、功率、配光、色温、材质、电气安全等级、IP 指数等可用于灯具供货招标的技术资料； C）灯具数量清单和总用电负荷；D）在和业主达成方案共识后，出具文本形式的设计方案 3 套，（其内容包括灯具布置图、灯具定位尺寸、安装节点或预埋件图、照明回路图、照明电气箱及管线布置图、照明控制电气系统图、灯具数量清单、灯具选型规范等） .E）根据以上图纸、资料和预算完成照明灯具的招标文件。

照明系统的设计流程一．工程需求分析我组选用图B作为设计对象，根据图B的使用功能从而确定了该建筑的各功能子系统；建筑物有：综合办公室、教室、实验室、会议室3. 教室照明的要求：(1) 满足学生看书、写字、绘画等要求，保证视觉目标水平和垂直照度要求；(2) 照明控制适应不同的演示和教学情景，并考虑自然光的影响；(3) 满足显色性，控制眩光，保护视力；(4) 做到安全、可靠，方便维护与检修，并与环境协调。

教室课桌面的照度应该达300勒克斯，黑板面的照度应该达500勒克斯，且照度分布要均匀，灯具的选型和安装还要避免眩光。

二．控制方式走廊灯可以用动态控制模式，灯具与传感器（声音传感器、红外感应传感器）配合使用，根据相应的声感、红外感应等传感器来判断是否有人经过走道，从而控制相应的照明系统的启/停等；走廊上的应急灯教室灯具可以通过手动来实现灯具的开/关；为确保学生集中注意力，桌面和黑板的亮度应为最高，采用均匀布灯的一般照明方式，为保证照度均匀度，布灯方案应使距高比(L／h)（L是指灯具的水平间距，h是指工作面的垂直距离）不大于所选用灯具的最大允许距高比三．建筑设备自动化系统中照明系统的控制网络图（见CAD图）根据建筑设备自动化系统网络拓扑结构和现场楼宇设备的具体布置画出照明系统的控制网络图。

四．设备选型（一）．电光源选型：根据不同安置场所的要求标准不同选择符合建筑要求的电光源；根据房间的形式、使用功能、照度标准、以及使用具体要求等来确定灯具的的样式、规格、型号、排列方式等；1.维护系数（减光系数）2.照度标准值3.照明灯具单位面积安装功率估算表：灯具数量等于单位面积安装功率乘以房间面积除以灯具额定功率；（1）荧光灯选型T5双管带罩支架（RT506）（适用于车间、教室、仓库、宿舍等场所）1、产品特点灯体材质：支架身主体、支架盖、支架罩均采用冷轧钢板制造，机械性能强，刚性和韧性好，不易变形；灯体表面防锈、喷塑处理，不易变色、刮花；支架两端塑料件全部采用阻燃材料，耐压达1500V，耐温达105℃2、安装方式：吸顶安装、吊杆安装、吊链式安装3、技术指标：工作电压：160-260V 工作电流：0.12A 产品功率：22/27 瓦功率因数：0.99 总谐波含量不超过10% 使用寿命>20000小时（灯管>10000小时）显色指数：Ra>=83 光衰：2000小时后，不低于88%4、灯具数量计算：E=NΦUK/A N=EA/（ΦUK）E=Φ/A N=1/UKΦ=光效X瓦数=28X80=2240E一平均照度Φ-光通量lm N-光源数量U-利用数量A-工作面面积K-灯具维护系数室内照明规范要求值：300LX, 功率密度不超过11W/m2 室形系数RI：0.67利用系数：0．7左右(教室反光条件好，反光)；维护系数：0.8实际安装功率=光源数X（光源功率+镇流器功率）实际功率密度：7.4W/m2 折算功率密度: 7.67W/m2根据所选建筑宽5.6m(北面长7.2m；南面长8.4m)面积：7.2X5.6=40.32 804X5.6=47.04由上式可知每间需要4组灯具；走廊灯和楼梯灯：选用三雄牌的PAKDl4—122BF 光源为22 W T5环形管性能特点：1、采用顶级三基色稀土镀膜涂层灯管，高效发光；2、灯壳使用PC高档工程料，耐高温，阻燃，耐老化；3、防干扰电子电路板，不闪烁，环保护眼，不干扰其他电器设备和电网；4、节能80%，寿命达到10000小时；（2）应急灯选型（应急照明通常采用白炽灯或卤钨灯，应急照明必须采用能瞬间点燃的可靠光源）消防应急灯例如疏散指示灯（标示安全出口标志灯、疏散标志灯）奥科特AKT-YJD-2J功率：8V 额定电压：220V 50Hz应急时间：大于等于90min 使用材料：光管、铝合金挂孔距离（L1）216 吊环距离(L2)190外形尺寸：长370x高157x宽55型号：SZDQ-B.A2b执行标准：GB17945-2000 工作电压：AC220V±10% 50Hz光源：高亮度长寿命LED发光管功率：3W电池：Ni-cd蓄电池SC1800mAh×3.6V应急时间：＞90分钟带两个大灯泡的疏散照明灯，灯本身自带蓄电池，当火灾时，非消防电源切除以防止电气火灾，消防应急灯由电池放电，供灯具照明使用，让人员依照疏散指示疏散，并提供基本的疏散照明；奥科特-双头应急灯AKT-YJD-11H光源类型：白炽灯电压：220V 光源功率：2*5（W）（二）插座选型选择时要考虑插座的耐压值、载流量、插座铜片的张拔力及绝缘等级；同一建筑应选用同一系列的产品，一般插座选用10A,空调、电热水器及其他大功率电器应选用16A的插座；欧上（OSUN）-S8环境温度:60——80(℃) 有效负载 : 2500——3000(KW) 电寿命 : 10(万次)额定电压: 250(V) 外形尺寸 : 86*86*(mm)（三）开关选型根据运用场所的不同可按照其安装位置的环境不同选择普通型、防水防尘型、防爆型等；可根据经济性选择单联、双联还是多联的开关；开关的数量可根据灯的数量以及电扇的数量来定；西门子+西门子开关插座+远景雅白系列+一开单控开关+型号：5TA0201-1CC1松粤调速开关（四）电缆选型导线的选择：照明线路一般用绝缘电线明敷或暗敷，常用绝缘电线的型号及用途如下表所示。
