智能电能表自动化检定系统的技术针对智能电能表自动化检定系统在设计中面临的一些技术问题进行研究，提出柔性检定技术，经过大量三相智能表自动检定应用证实，该系统的自动检定效果非常理想，本文主要针对该技术进行分析。
标签：智能电能表；柔性控制；自动化检定随着智能电网在我国的发展，智能电能表的相关技术与标准都得到了提升，对用于用电信息采集系统的建设也提出了新的要求。
在很长一段时间内，智能电能表呈现出爆发式的增长，而传统的人工电能表检定方式已经难以满足智能电能表的检定需求。
本文主要针对三相智能电能表中采用柔性自动检定技术进行研究。
一、自动化柔性检定技术为了对目前智能电能表中存在的检定难的问题进行解决，在三相智能电能表检定中采用柔性控制技术，该技术最早用于柔性制造系统，随后逐步推广到制造业中，该技术在的的特点是能力、变化及有效。
在三相智能电能表检定中的应用，主要是为了解决以下问题：第一，用一种检定装置对不同的智能电能表进行检定，即能力；第二，三相智能表的规格不同，其外观与接线的方式也不同，即变化；第三，在对以上两个问题解决的基础上，保持接线成功率，根据相关标准，对智能电能表进行检定，即有效。
在这一理论基础上，自动化柔性检定系统出现，系统包含自动检测装置、物流系统、信息控制系统等部分，其中包含了一体化载表托盘、自动定位、物流输送等技术，这些技术共同支撑着自动柔性检定系统的运行。
二、关键技术分析1、一体化载表托盘设计由于智能电能表的型号较多，其外形与接线方式存在一定差异，相同的检定装置对不同型号的智能电能表进行检定时，存在一定的困难，这是系统设计时应该重点考虑的问题。
在电能表检定系统中，托盘属于承载设备，也是检定系统的核心设备。
在设计托盘时，采用标准接线器实现转接线，保证托盘与不同检测装置的接头统一，不智能电能表不同的接线方式则对应不同的托盘，实现对不同智能电能表的检定。
接线机构通过托盘进行集成，降低了电能表与接线装置间的接线次数，提高接线的成功率。
CNCA/CTS00XX-2014中国质量认证中心认证技术规范CQC****-2010CQCXXXX—2014单相智能电能表电气安全认证技术规范Electrical Safety Certification Criteriafor Single phase Smart Electricity Meters（申请备案稿）2014-**-**发布2014-**-**实施中国质量认证中心发布目录目录 (II)前言 (IV)1范围和目的 (5)1.1范围 (5)1.2目的 (5)1.2.1 本技术规范的目的 (5)1.2.2 本规范不包括的目的 (5)2规范性引用文件 (5)3术语和定义 (6)3.1智能电能表smart electricity meter (6)3.2累计电量total consumption (6)3.3阶梯电量step power quantity (6)3.4负荷开关load switch (6)3.5低压电力线载波LV power line carrier (6)3.6掉电power fail (6)4标识要求 (6)4.1一般要求 (6)4.2警告标识 (6)5 适应环境要求 (7)5.1温度范围 (7)5.2相对湿度 (7)5.3大气压力 (7)6机械及结构要求 (7)6.1通用要求 (7)6.2铭牌 (7)6.3负荷开关 (8)7 可靠性要求 (8)7.1 平均使用寿命 (8)7.2 可靠性特征量 (8)7.3 可靠性试验方法 (8)7.3.1 选定时定数截尾试验方案 (8)7.3.2 选择样本大小及确定单台试验时间 (8)7.3.3 试验 (8)7.3.4 测试 (9)7.3.5 判定 (9)8 试验要求 (9)8.1 电气要求 (9)8.1.1 功耗 (9)8.1.1.1 电压线路功耗 (9)8.1.1.2 电流线路功耗 (9)8.1.2 电源电压影响 (9)8.1.2.1 电压范围 (9)8.1.2.2 短时过电压影响 (10)8.1.2.3 电源中断影响 (10)8.1.3 短时过电流影响 (10)8.1.4 自热影响 (10)8.1.5 温升影响 (11)8.1.6 绝缘要求 (11)8.1.7 脉冲电压 (11)8.1.8 交流电压 (11)8.2 气候影响试验 (11)8.2.1 高温试验 (11)8.2.2 低温试验 (12)8.2.3 交变湿热试验 (12)8.3 电磁兼容试验 (12)8.3.1 静电放电抗扰度试验 (12)8.3.2 射频电磁场抗扰度试验 (12)8.3.3 快速瞬变脉冲群试验 (12)8.3.4 射频场感应的传导骚扰抗扰度试验 (12)8.3.5 浪涌抗扰度试验 (12)8.3.6 衰减震荡波抗扰度试验 (12)8.3.7 无线电干扰抑制 (12)8.3.8 辐射骚扰抑制 (12)9 检验规则 (13)9.1 出厂检验 (13)9.2 型式检验 (13)9.3 全检验收试验 (13)附录A (14)前言本技术规范是为规范和推动我国入网单相智能电能表的发展，适应国际贸易、技术和经济交流的需要，以及促进我国单相智能电能表的产业化，结合我国“十二五”规划打造统一坚强智能电网建设的总体要求，参考相关智能电能表标准，特制订本技术规范，作为单相智能电能表认证的依据。
单相智能电能表通用技术规范（编号：1307004-0000-f0）二〇一七年一月本规范对应的专用技术规范目录目录1. 总则 (1)2. 结构及其他要求 (1)2.1规格要求 (1)2.2环境条件 (2)2.3显示 (3)2.4外观结构和安装尺寸 (5)2.5材料及工艺要求 (6)2.6机械及结构要求 (9)2.7功能要求 (12)2.8准确度要求 (19)2.9电气要求 (22)2.10绝缘性能 (23)2.12可靠性要求 (24)2.13数据安全性要求 (25)2.14软件要求 (25)2.15包装要求 (26)2.16通信模块互换性要求 (26)3. 试验 (26)3.1准确度试验 (26)3.1.1电流变化引起的百分误差 (26)3.1.2起动 (26)3.1.3潜动 (27)3.1.4电能表常数 (27)3.1.5计度器总电能示值组合误差 (27)3.1.6时钟误差要求 (28)3.1.6.1日计时误差 (28)3.1.6.2环境温度对日计时误差的影响 (28)3.1.7误差一致性试验 (28)3.1.8误差变差试验 (28)3.1.9负载电流升降变差试验 (28)3.1.10测量重复性试验 (29)3.1.11影响量试验 (29)3.2机械试验 (29)3.3气候影响试验 (29)3.4电气性能试验 (29)3.4.1功率消耗 (30)3.4.1.1电压线路 (30)3.4.1.2电流线路 (30)3.4.2电源电压影响试验 (30)3.4.3短时过电流影响试验 (30)3.4.4自热试验 (31)3.4.5温升试验 (31)3.4.6电流回路阻抗测试 (31)3.4.7短时过电压试验 (31)3.4.8通信模块接口带载能力试验 (31)3.4.9通信模块互换能力试验 (31)3.4.9.1热插拔试验 (31)3.4.9.2性能影响试验 (31)3.5绝缘 (32)3.5.1通用试验条件 (32)3.5.2脉冲电压 (32)3.5.3交流电压试验 (33)3.6电磁兼容性试验 (33)3.7通信规约一致性检查 (33)3.8功能检查 (33)3.10可靠性验证试验 (33)4. 技术服务、设计联络、工厂检验和监造 (34)4.1技术服务 (34)4.2现场安装调试相关要求 (34)4.3出厂测试数据 (35)4.4设计联络会 (35)4.5工厂检验和监造 (35)1.总则1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）单相智能电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。
单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是一种用于对单相智能电能表进行自动化检定和校准的设备。
本技术规范书旨在规范单相智能电能表自动化检定装置的技术要求和测试方法，确保其性能稳定、可靠，并满足相关标准和规定的要求。
二、术语和定义1. 单相智能电能表：指用于测量单相电能消耗的电能表，具备智能功能，能够实现远程抄表、远程控制等功能。
2. 自动化检定装置：指用于对电能表进行自动化检定和校准的设备，能够实现自动化测试、数据分析和结果判定等功能。
三、技术要求1. 检定精度1.1 电能示值误差检定精度：自动化检定装置对单相智能电能表的电能示值误差检定精度应符合国家标准和相关规定的要求。
1.2 功率因数检定精度：自动化检定装置对单相智能电能表的功率因数检定精度应符合国家标准和相关规定的要求。
1.3 需量检定精度：自动化检定装置对单相智能电能表的需量检定精度应符合国家标准和相关规定的要求。
2. 测试功能2.1 电能示值误差测试：自动化检定装置应能够对单相智能电能表的电能示值误差进行测试，并能够自动计算和记录测试结果。
2.2 功率因数测试：自动化检定装置应能够对单相智能电能表的功率因数进行测试，并能够自动计算和记录测试结果。
2.3 需量测试：自动化检定装置应能够对单相智能电能表的需量进行测试，并能够自动计算和记录测试结果。
3. 检定过程控制3.1 自动化程度：自动化检定装置应具备较高的自动化程度，能够实现自动化测试、数据分析和结果判定等功能，减少人工干预。
3.2 测试流程控制：自动化检定装置应能够根据不同的单相智能电能表型号和检定要求，灵活调整测试流程，确保测试过程的准确性和可靠性。
3.3 数据管理：自动化检定装置应能够对测试数据进行管理和存储，包括测试结果、测试时间、测试参数等信息，方便后续数据分析和查询。
四、测试方法1. 校准装置1.1 校准源：自动化检定装置应配备可靠的校准源，能够提供稳定、准确的电能示值和功率因数等校准信号。
单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是用于对单相智能电能表进行自动化检定的设备。
本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造和使用，确保装置的性能和精度达到国家标准要求，提高电能计量检定的准确性和效率。
二、术语和定义2.1 单相智能电能表自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件设备和软件系统。
2.2 检定装置控制软件：指用于控制单相智能电能表自动化检定装置工作的软件系统，包括界面、数据处理和通信功能。
2.3 检定装置硬件设备：指用于支持单相智能电能表自动化检定装置工作的硬件组成部分，包括传感器、通信模块和电源等。
三、技术要求3.1 检定装置控制软件要求3.1.1 界面设计：界面设计应简洁、直观，操作方便。
应具备参数设置、数据显示、结果分析和报告生成等功能。
3.1.2 数据处理：软件应能够准确读取单相智能电能表的检定数据，并进行数据处理和分析，包括计算误差、相位差和频率偏差等。
3.1.3 通信功能：软件应支持与单相智能电能表进行通信，能够读取和写入电能表的相关参数和数据。
3.2 检定装置硬件设备要求3.2.1 传感器：传感器应具备高精度、高稳定性，能够准确测量电能表的电流、电压和功率等参数。
3.2.2 通信模块：通信模块应支持多种通信协议，能够与单相智能电能表进行可靠的通信。
3.2.3 电源：电源应稳定可靠，能够满足检定装置的工作需求。
四、性能指标4.1 检定装置控制软件性能指标4.1.1 精度要求：软件应能够实现对单相智能电能表的准确检定，误差不超过国家标准规定的限值。
4.1.2 响应时间：软件的响应时间应快速，能够及时显示和处理检定数据。
4.1.3 数据存储：软件应具备数据存储功能，能够保存检定数据和结果。
4.2 检定装置硬件设备性能指标4.2.1 传感器精度：传感器的测量精度应符合国家标准要求。
4.2.2 通信模块可靠性：通信模块应具备稳定的通信性能，能够实现与单相智能电能表的可靠通信。

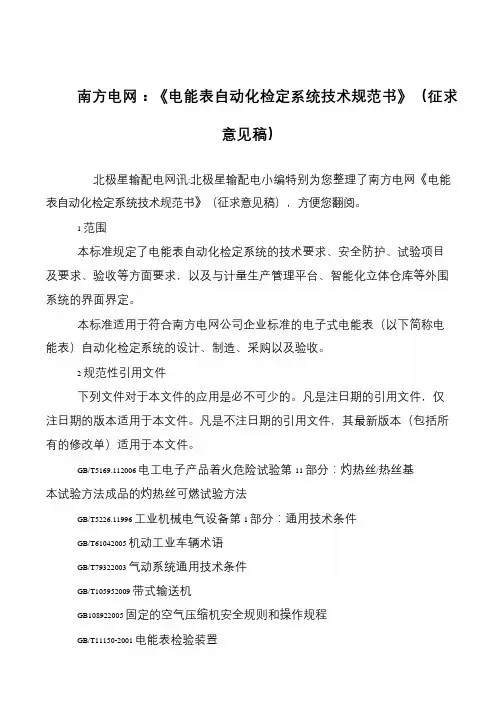

南方电网：《电能表自动化检定系统技术规范书》（征求
意见稿）
北极星输配电网讯:北极星输配电小编特别为您整理了南方电网《电能表自动化检定系统技术规范书》（征求意见稿），方便您翻阅。
1 范围
本标准规定了电能表自动化检定系统的技术要求、安全防护、试验项目
及要求、验收等方面要求，以及与计量生产管理平台、智能化立体仓库等外围
系统的界面界定。
本标准适用于符合南方电网公司企业标准的电子式电能表（以下简称电
能表）自动化检定系统的设计、制造、采购以及验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅
注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所
有的修改单）适用于本文件。
GB/T5169.112006 电工电子产品着火危险试验第11 部分：灼热丝/热丝基本试验方法成品的灼热丝可燃试验方法
GB/T5226.11996 工业机械电气设备第1 部分：通用技术条件
GB/T61042005 机动工业车辆术语
GB/T79322003 气动系统通用技术条件
GB/T105952009 带式输送机
GB108922005 固定的空气压缩机安全规则和操作规程
GB/T11150-2001 电能表检验装置。
HTDN-Y单相电能表校验装置说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
b5E2RGbCAP使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录第一章概述 (1)第二章外观结构及部件功能 (4)第三章显示、键盘介绍 (8)第四章基本操作 (18)第五章检表 (37)第六章 PC软件的使用 (41)第七章高级用户须知 (48)第八章装置的校准和校准菜单 (51)第一章概述1.1 主要优点□液晶显示，中文操作界面，简便直观；□多级中文菜单，操作最简单；□多用途旋转式数码开关，可以调节电压、电流、频率；□可自定义的电流量程，使装置能适应各种量程的电能表；□可同时校验3块单相电能表；□具有打印接口，可打印检表记录；□超大存储，内部可存储1000个<或500个）检表记录；□标准RS-232接口，提供配套的PC机软件，支持Window9X；□输出保护功能，在电压电流输出端出现错误时确保装置和设备安全。
1.2 主要功能和技术指标□电压为220V单一量程。
□电流量程由用户设定，最大输出电流60A。
□频率在40-70Hz范围内可调，调节细度0.01Hz；可跟踪市电频率。
目录一、产品简介 (1)1.1 概述 (1)1.2 规格和主要参数 (1)二、外形说明及安装 (3)2.1 液晶显示及内容 (3)2.2 电表的安装及接线 (5)三、功能说明 (8)3.1 计量功能 (8)3.2 费控功能.......................................................................................................... 错误！未定义书签。
3.3 测量及监测 (8)3.4 事件记录 (8)3.5 费率、时段 (9)3.6 显示功能 (9)3.7 报警功能 (9)3.8 冻结功能 (9)3.9 计时功能 (10)3.10 脉冲输出 (10)3.11 通信接口 (10)四. 工作原理 (10)五、安装............................................................................................................................ 错误！未定义书签。
六、运输与贮存................................................................................................................ 错误！未定义书签。
七、质保期限.................................................................................................................... 错误！未定义书签。
一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。

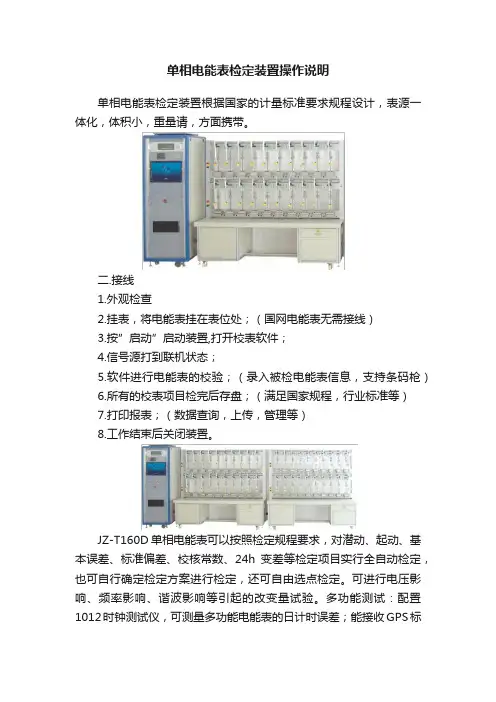

单相电能表检定装置操作说明单相电能表检定装置根据国家的计量标准要求规程设计，表源一体化，体积小，重量请，方面携带。
二.接线1.外观检查2.挂表，将电能表挂在表位处；（国网电能表无需接线）3.按”启动”启动装置,打开校表软件；4.信号源打到联机状态；5.软件进行电能表的校验；（录入被检电能表信息，支持条码枪）6.所有的校表项目检完后存盘；（满足国家规程，行业标准等）7.打印报表；（数据查询，上传，管理等）8.工作结束后关闭装置。
JZ-T160D单相电能表可以按照检定规程要求，对潜动、起动、基本误差、标准偏差、校核常数、24h变差等检定项目实行全自动检定，也可自行确定检定方案进行检定，还可自由选点检定。
可进行电压影响、频率影响、谐波影响等引起的改变量试验。
多功能测试：配置1012时钟测试仪，可测量多功能电能表的日计时误差；能接收GPS标准时钟同步信号，对输出时段投切信号的多功能电能表进行时段投切误差的测试；每个表位配置RS485通讯口，对多功能电能表通讯规约和内部的多种寄存器进行检查。
装置结构采用专用铝合金材料，配置自动集翻的三维可调光电采样器，光电采样器可采样感应式电能表的转盘标记也可接收电子式电能表高达200Hz的LED频闪信号。
选配功能：可选配单相智能电能表费控功能验证试验。
每个表位的专用误差计算器采用RS485总线通讯技术，组成分布式的误差处理系统，可同时检定不同常数电能表，通讯可靠、快捷。
可进行满足防窃电电能表的一次性测试，电流主、次回路通过继电器自动切换，不用通过改变接线测试。
每个表位采用电流回路自动寻标方式，方便电能表黑标的准确定位（主回路）。
全自动量程切换。
键盘和PC机操作并存。
具有电压短路或过载保护、电流开路保护功能。
单相全自动电能表标准装置使用说明书单相全自动电能表标准装置使用说明书目录一、概述二、主要技术指标三、工作原理、主要部件简介四、使用说明五、注意事项一、概述DJ-101型单相全自动电能表标准装置（以下简称本装置）是我公司总结多年生产全电子型检验装置的经验，并采用当今电子测量最新科技手段开发出的智能型全自动校表装置。
本装置设计独特，外型美观，操作简便、直观，可和PC 机联机使用，也可脱开PC 机进行手动校验。
本装置是全电子程控化新型装置，采用大规模可编程逻辑电路和数字频率合成技术，结合新型D/A转换器产生高精度正弦波基准信号；高保真大余量功率放大，产生高稳定、高质量的电压、电流输出源。
电流量程自动换档，升降幅值、移相、调频全键盘化，具有自动校验点设置功能，自动升降电流、电压并校验；输出电压、电流及相位可自动检测并显示，使本装置操作方便、快捷、准确。
与PC 机联机可全自动检表，专用的校表软件操作方便、易掌握、能和各种网络兼容。
（一）本装置设计依据《中华人民共和国国家标准GB/T 11150-2001电能表检验装置》《交流电能表检定装置检定规程JJG597-89》《交流电能表检定规程JJG307-88》《电子式电能表JJG596-1999》（二）装置特点1、功放输出容量大电压功放： 500VA ；电流功放： 1000VA ；2、结构特点（1）外壳采用特殊铝合金材料，美观大方、结构坚固，重量轻，运输方便。
（2）装置采用分体式设计；一源二架（48表位）。
（3）装置采用单相电源供电，方便用户使用。
（4）先进的开关跟踪电源功放，既有开关功放的高效率，亦有线性功放的高质量输出。
3、装置功能（1）多重保护系统并具有声光报警功能，高效跟踪电源以及超大规模集成电路使装置可靠性更高。
（2）宽量限多功能标准表，省略了标准电压、电流互感器使装置更轻便。
（3）装置具有独立的操作键盘，以及常用校验点快捷键，能在手动检表时自动给出各类表的相位特性，使手动检定时更方便。
单相智能电能表检定装置三相多功能电能表检定装置，是根据国家有关标准规程和要求设计的新型全自动检定装置，它由内附互感器的程控电源和标准电能表组成，具有精度高、稳定性好、功能强、使用方便等特点，可供生产厂、供电部门、计量部门对电子式或感应式三相三线、三相四线、单相有功及无功电能表进行校验和检定。
配备时间校验仪时还可以对多功能电能表的计时误差，需量指示误差等进行检定。
一、技术条件1. 一般使用条件1.1 环境条件使用环境温度：23℃±1℃；使用环境湿度：40%～60%R.Ｈ.；1.2 电源单相：AC220V±33V；频率：50±2.5Hz2. 技术指标2.1 装置准确度等级：0.05级/0.1级2.2 输出电压：量程：220V调节范围：0~120%调节细度：优于 0.01%输出稳定度：≤0.03%/3分钟输出失真度：≤0.5%输出容量：15VA/表位负载特性：阻性、感性和容性容性负载：小于0.47uF/表位谐波输出：2~21次谐波，含量≤40%；2.3 输出电流：量程：1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A调节范围：0~120%，最大输出电流：120A调节细度：优于 0.01%输出稳定度：≤0.05%/3分钟输出失真度：≤0.5%最大输出容量：电压回路600VA,电流回路1000VA负载特性：阻性、感性启动电流输出：0.1mA(最小)，准确度：≤5%谐波输出：2~21次谐波，含量≤40%；偶次谐波（波群控制）；奇次谐波（可控硅波形）；2.4 输出功率：稳定度：≤0.05%/2分钟，起动功率：准确度≤5%；2. 5 输出相位：调节范围：0~359.99°，调节细度：0.01°2. 6输出频率：调节范围：45~65Hz，调节细度：优于0.01 Hz2. 7装置配置：1) 标准电能表配置：JZ-3030，准确度等级：0.05 级；电流输入范围：10mA~120A；电压输入范围：40~480V2) 挂表数量：12-48表位3) 输入输出接口：a) 每个表位提供光电采样器/脉冲信号兼容输入接口；b) 每个表位配置多路脉冲选择器，提供正反向有无功、需量周期信号、时段投切信号、时钟信号输入端口；c) 每个表位具有跳闸信号检测功能(分为单点输出220V和一组常开或常闭触点)；d) 每个表位提供1路独立RS-485通讯口（可选择单串口、多路串口）；4) 监视仪表：从标准表读出5) 误差处理系统：a) 每个表位配置独立的误差处理器b) 误差显示位数：6位c) 脉冲错接线输入保护6) WT-SZ100高精度时钟测试仪：准确度：2×10-7/S；7) 装置配置国网费控测试功能；8) 机械结构a) 台体采用一体式全铝结构，考虑电脑放置位置；b) 挂表架采用铝合金材料制成，挂表方式采用铝合金表托；c) 台面板采用防火防热材料，上敷绝缘垫；9) 其它：a) 装置配置有方便检定用的电流接线柱b) 装置配置大电流短接线c) 装置每个表位配置1套RS-485线和1套多功能脉冲线d) 装置配置有急停开关e) 操作方式：可采用台体键盘操作或PC机操作郑州市金中电气有限公司主要致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设备安全运营状态预知系统、铁路轨道探伤设备、铁路信号检测设备、激光虚拟模拟教学设备、工业智能机器人等产品的研究开发、生产销售工作，实行事业部专业化运营模式，设置有计量标准设备事业部、电力装备事业部、新型技术开发部、行政中心、物资中心和财务中心。
单相电能表检定装置（智能型）可检定电磁式、电子式单相电能表、单相多功能电能表、智能电能表的基本误差（准确度），检测单相多功能电能表、智能电能表的电量参数，检测单相多功能电能表、智能电能表的日计时误差、时段投切误差、组合误差，检测单相多功能电能表、智能电能表的485通信接口，检测单相多功能电能表、智能电能表的载波通信接口，检测单相智能电能表的多功能接口，验证单相智能电能表密约（需加密机硬件支持）。
产品用途：1. 检定电磁式、电子式单相电能表的基本误差（准确度）；2. 检定电磁式、电子式单相电能表的潜动、启动误差；3. 检定电磁式、电子式单相电能表的标准偏差24小时变差；4. 检定电磁式、电子式三相电能表的计度器误差、计度器组合误差；5. 检测电磁式、电子式单相电能表电压、频率、谐波、逆相序、电压不平衡等影响量引起的改变量；6. 校核电能式、电子式单相电能表的常数；7. 检测单相多功能电能表、智能电能表的电量参数；8. 检测单相多功能电能表、智能电能表的日计时误差、时段投切误差、组合误差；9. 检测单相多功能电能表、智能电能表的485通信接口；10. 检测单相多功能电能表、智能电能表的载波通信接口；11. 检测单相智能电能表的多功能接口；验证单相智能电能表密约（需加密机硬件支持）；主要特点：1. 成套装置由：单相程控功率源（线性源）、单相多功能标准电能表、误差计算器（嵌入式）、脉冲及光电信号接收及处理器系统、多绕阻隔离PT、多表位测试架（挂表架）、时基频率仪、485通信接口（嵌入式）、装置操控软件、计算机及外设（打印机、条扫描枪等）组成；2. 装置有三种结构：一体式、分体式、移动式。
均采用全质专用铝镁合金型材结构，轻巧牢固，美观耐用。
校表工位从3表位到96表位均可满足国家规程的要求（校验工位标准型式有：3表位、6表位、8表位、12表位、16表位、24表位、32表位、48表位、60表位、96表位）；3. 装置配套软件可按用户要求和习惯按模块定制。
单相智能费控电能表自动化检定装置技术规书甲方：乙方：2014年9月1日1 适用围本技术协议适用**单相智能电能表检定装置的招标、检验、验收等工作。
本技术协议规定了单相智能电能表检定装置的性能构造、安全防护、技术要求、验收、安装调试、运行维护以及技术服务等方面要求。
2 规性引用文件单相智能电能表检定装置（以下简称装置）的功能和技术条件应符合以下现行有效的国际、国家标准、检定规程、行业标准和企业标准的有关规定。
下列文件中的条款通过本规的引用而成为本规的条款，其随后所有的修改单、勘误容以及其最新版本均适用于本规。
除本规中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、检定规程、电力行业标准和企业标准。
JJG596-2012 电子式电能表检定规程JJG597-2005 交流电能表检定装置检定规程GB/T11150-2001 电能表检验装置DL/T 460-2005电能表检验装置检定规程JJG307-2006 机电式交流电能表检定规程GB/T17215.211-2006 《交流电测量设备通用要求》试验和试验条件第11部分：测量设备GB/T17215.301-2007《多功能电能表特殊要求》GB/T17215.321-2008 《交流电测量设备特殊要求》第21部分：静止式有功电能表（1级和2级）GB/T 15284-2002 《多费率电能表特殊要求》DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规则IEC62052和IEC62053以及有关IEC规Q/GDW 354-2009《智能电能表功能规》Q/GDW 355-2009《单相智能电能表型式规》Q/GDW 364-2009《单相智能电能表技术规》Q/GDW 365-2009《智能电能表信息交换安全认证技术规》3 术语和定义本技术协议使用引用文件中给出的相关术语和定义。
4 技术要求装置具备自动压接功能。
被检电能表进入测试位置后，装置通过电动执行机构实现端子的自动插接。
压接后对电流电压接线柱产生的压力不超过60N,辅助端子压力不超过10N。
可同时检定24只电子式单相国网智能电能表，可以对单相电能表进行有功与无功基本误差与标准偏差检定，也可进行时钟误差检定以及电能表功耗测试的要求。
可检定单相本地费控智能电能表、单相本地费控智能电能表（载波）、单相远程费控智能电能表和单相远程费控智能电能表（载波）。
4.1 规格要求4.1.1装置外观及尺寸要求4.1.1.1 装置采用机柜分体式设计。
4.1.1.2 装置尺寸：长度不大于2800mm，并在保证功能正常的前提下尽量减少长度，能控制在2400mm左右为佳；高度不高于2000mm，应尽量控制在1800mm左右；宽度应不大于900mm。
产品单位面积重量不大于200kg/m2。
4.1.1.3 表位为单面两层，共24表位。
4.1.1.4 装置前台面宽度不小于300mm。
4.1.1.5 装置两个侧面无任何铭牌、接口、插座等部件，以上部件应设计安放在台体正面或背面，位于正面的，应考虑整体设计的美观流畅。
4.1.1.6 装置应通过滚轮方式移动，就位后有固定元件保证装置不发生移动。
4.1.2 装置装单相标准电能表（以下简称标准表）配置要求4.1.2.1 标准表准确度等级：不低于0.1级。
4.1.2.2 标准表应具备显示屏，显示电压、电流、电压电流夹角、功率因数、视在功率、有功功率、无功功率、频率、电流档位等基本信息。
显示值的有效数字位数和小数位数应不低于下表要求：4.1.2.3 应采用宽量限标准表，全量程自动切换。
标准表检定无需更换电流线，无需手动设置量程。
量程切换合理，实际电流不超过电流档位的120%。
4.1.2.4 标准表电流输入围0A~120A，电流档位设置应满足性能指标要求。
4.1.2.5 标准表应同时具备高频脉冲输入输出接口，接口应为BNC（Q9）接头。
4.1.3装置配置要求4.1.3.1 装置准确度等级：0.1级4.1.3.2 装置具备全量程自动切换，电流输入围0A~120A，电流档位设置应满足性能指标要求。
建议档位设置为100A、50A、25A、10A、5A、2.5A、1A、0.5A、0.25A、0.1A。
4.1.3.3 装置485通讯采取并行通讯方式，每表位均有独立的485通讯通道。
4.1.3.4 装置采取压接挂表方式，电压电流端子和辅助端子全部采取压接方式。
可实现在100A电流下采取压接挂表正常运行。
4.1.3.5 装置电压、电流、角度可独立升降变化控制，在电压132V~264V、电流0.01~100A、角度0~360度之间任意可调。
4.1.3.6 装置具有完善的故障检测和各种保护机制。
4.1.3.7 装置应同时具备电脑程控和小键盘手动控制功能，电脑程控和小键盘手动控制可随时切换。
对于电脑程控检测过程中人为干预的环节，软件应具备提示功能。
4.1.3. 装置应每表位配备独立的误差计算器。
4.1.3.10每个表位具备检测智能表时的负荷继电器动作后电流回路开路保护功能，可以在输出电流的条件下进行负荷继电器的跳闸测试。
跳闸测试结果可由装置自动判断。
4.1.3.11 装置正面具有独立的电压、电流、高频脉冲输出端子，方便对装置进行检测工作。
4.1.3.12 装置辅助电源供电应对电脑、标准表、功放分别设计，保证电脑开关与辅助电源和功放开关无关；标准表开关与辅助电源开关保持一致，与功放开关无关。
并能分别设计安全保护措施。
装置对标准表和功放供电应为同相。
4.1.4 装置相关配套设备要求4.1.4.1 每台装置应配备品牌电脑，性能稳定可靠，可实现7×24小时连续工作。
4.1.4.2 电脑主机典型配置，显示屏为液晶显示器，尺寸19寸以上。
配有线键盘鼠标。
4.1.4.3 每台装置应配置1条码扫描器，条码扫描器能适用各种不同规格条码（UPC码、EAN码、ISBN码、ISSN码、39码、128码等）。
4.1.5 配套辅件4.1.5.1 应提供符合国网智能表规的，同时满足普通电能表检定需要的自动控制/检测软件。
4.1.5.2 应提供标准电能表、检定装置、检测软件的安装手册、使用说明书，以及装置原理图、接线图、产品合格证及检定证书等完善的技术资料。
4.1.5.3 应提供故障处理手册，手册中对常见的各种装置故障现象和原因予以说明，并给予维修方案。
4.1.5.4 装置上有非标准一字、十字螺口零件的，应提供对应的专用工具一套。
4.1.5.5 配套的各类电压电流线及辅助端子接线，按表位数的120%配置。
提供粗、细各一套备用的接线柱。
4.1.5.6制造单位应提供装置用到的通讯等各类驱动程序。
4.1.5.7 装置检测使用的电压、电流、高频脉冲线各一套。
4.2 机械性能要求4.2.1 通用要求装置应能实现国家电网公司Q/GDW 364-2009《单相智能电能表技术规》中抽检和全检项目（需其他设备配合才能完成的除外）的全自动检定，牢固耐用，性能稳定。
4.2.2 结构4.2.2.1 装置整体结构坚固耐用，外表美观。
桌面应选用耐磨、绝缘、抗静电的优质材料制作。
装置外部转角、切面应经过处理，无锐利边缘。
4.2.2.2 装置应模块化设计、各功能部件相对独立，方位设计合理，便于拆卸组装。
装置应可拆卸为货梯（宽1700mm、深2200mm、高2000mm）可运输的模块以方便运输。
4.2.2.3 标准表显示屏应外露放置。
标准表应便于拆装，标准表尾接线在打开台体外板后应直接可见，无装置其他部件遮挡。
4.2.2.4 高精度时钟测试仪应便于拆卸。
4.2.2.5 装置上各接口、端钮旁均应有文字或通用符号的说明提示。
4.2.2.6 装置接地良好。
4.2.2.7 装置走线规，导线两端应有必要标识说明导线功能或连接部件的规格、名称。
4.2.3 表位压接杆表位上压接杆应坚固耐用，可自由调节高度。
应能使电能表表尾端子排与电压电流柱有效接触，100A电流下无需打螺丝，同时压接力量不至使电能表端子排上缩错位。
建议电压电流端子压力不超过60N，辅助端子压力不超过10N。
4.2.4 接表盒4.2.4.1接表盒应同时具有电压电流接线柱和辅助端子接线柱，电压电流接线柱位置可调。
下部各表位连接线路封闭，无裸露。
4.2.4.2 电压电流接线柱应选用优质材料，耐高温、不易氧化，柱头和电能表表尾端子接触面积应尽量大。
发生接线柱烧毁时，各接线柱可独立更换。
接线柱柱头和电能表表尾接触面应选用镀银材料，柱头和金属底座应采取插拔连接方式。
4.2.4.3 辅助端子接线部分应定位准确，发生微小偏移（1~2mm）时仍可有效接触。
辅助端子接线柱可移动，在需要用夹子接线时，可下移空出电能表表尾位置。
4.2.4.4 辅助端子接线的夹子和线体应采取非焊接的一体成型工艺，保证牢固耐用。
4.2.4.5供货时电压电流接线柱默认装配大电流（100A）规格用的接线柱，小电流（10A 以下）规格的接线柱作为配件。
如使用单位提出具体要求，应按要求装配。
4.2.5 数字误差计算器4.2.5.1 装置每表位应有独立工作的高性能多功能数字误差计算器，能够实现相同类型、不同常数和等级的电能表的同时检测，满足各种检测项目的使用需要。
4.2.5.2 装置每表位的误差数字屏显示误差时至少可显示三位整数、三位小数。
同时可用于显示圈数、接收脉冲数、故障报警信息等。
4.2.6 通讯接口4.2.6.1 装置每表位具有独立运行的RS485接口，可独立完成多功能通讯测试的数据传输。
4.2.6.2 装置RS485通讯接口相关设计满足DL/T645-2007的要求，同时通过软硬件设置可兼容DL/T645-1997。
通讯包括RS485和载波（东软、晓程、）等方式。
应能方便地读取和修改多功能表数据，应能读出或自动设置各表位通讯地址。
4.2.7 铭牌4.2.7.1 标准表的铭牌容应符合JJG596-2012中1.1的相关规定。
4.2.7.2 装置的铭牌容应符合JJG597-2005中4.1的相关规定。
4.2.7.3 标准表和装置的出厂编号应由数字构成，不包含字母和字符，长度不超过8位。
4.2.8 手动操控键盘4.2.8.1 装置应配置手动控制键盘，键盘可完成所有对装置的操控容。
键盘应主要采用手动输入数字的方式，可任意输入允许围的参数，同时常用的量程、电压电流档位、功率因数以及功能应有快捷键。
4.2.8.2 键盘应配置在标准表显示屏附近。
4.2.9 安全防护4.2.9.1 装置的安全防护措施完善，出现故障时有声音报警提示，必要时能自行切断故障部件的电源，待故障完全排除后，方可恢复使用。
4.2.9.2装置具有自动探测表位电流接触状态、提示报警功能。
对于由表位上电能表引起的相关故障或非正常情况，如未挂表、电流开路等，能够自动短接切除问题表位，同时对该表位声光报警，显示故障类别。
