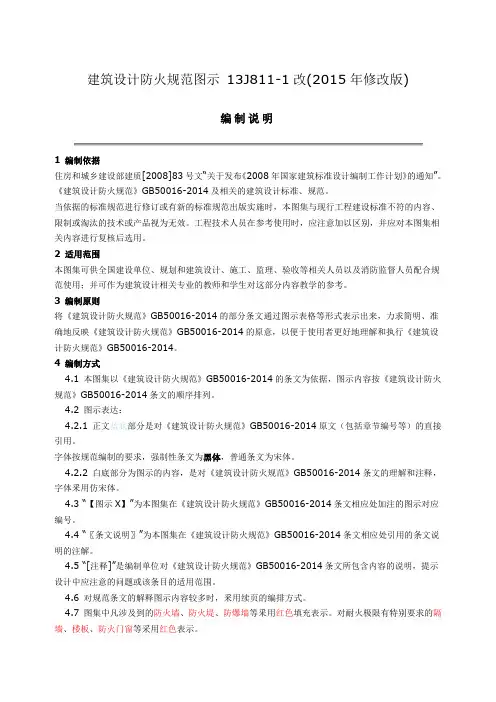

建筑设计防火规范图示13J811-1改(2015年修改版)编制说明1 编制依据住房和城乡建设部建质[2008]83号文“关于发布《2008年国家建筑标准设计编制工作计划》的通知”。
《建筑设计防火规范》GB50016-2014及相关的建筑设计标准、规范。
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品视为无效。
工程技术人员在参考使用时，应注意加以区别，并应对本图集相关内容进行复核后选用。
2 适用范围本图集可供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；并可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。
3 编制原则将《建筑设计防火规范》GB50016-2014的部分条文通过图示表格等形式表示出来，力求简明、准确地反映《建筑设计防火规范》GB50016-2014的原意，以便于使用者更好地理解和执行《建筑设计防火规范》GB50016-2014。
4 编制方式4.1 本图集以《建筑设计防火规范》GB50016-2014的条文为依据，图示内容按《建筑设计防火规范》GB50016-2014条文的顺序排列。
4.2 图示表达：4.2.1 正文蓝底部分是对《建筑设计防火规范》GB50016-2014原文（包括章节编号等）的直接引用。
字体按规范编制的要求，强制性条文为黑体，普通条文为宋体。
4.2.2 白底部分为图示的内容，是对《建筑设计防火规范》GB50016-2014条文的理解和注释，字体釆用仿宋体。
4.3 “【图示X】”为本图集在《建筑设计防火规范》GB50016-2014条文相应处加注的图示对应编号。
4.4 “〖条文说明〗”为本图集在《建筑设计防火规范》GB50016-2014条文相应处引用的条文说明的注解。
4.5 “[注释]”是编制单位对《建筑设计防火规范》GB50016-2014条文所包含内容的说明，提示设计中应注意的问题或该条目的适用范围。

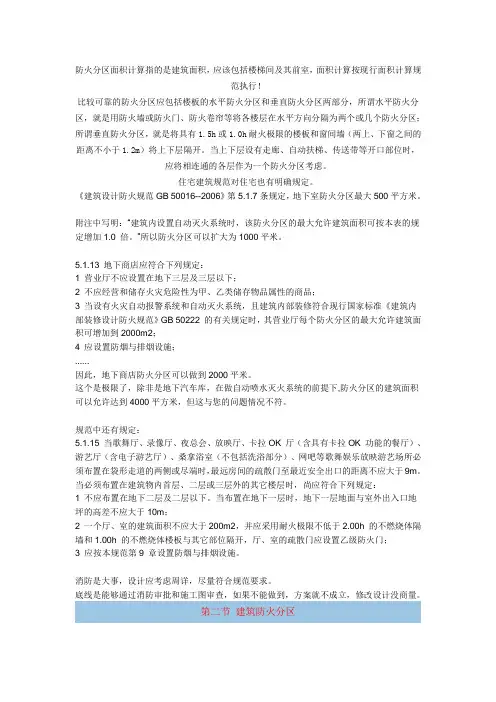

防火分区面积计算指的是建筑面积
防火分区面积计算指的是建筑面积，应该包括楼梯间及其前室，面积计算按现行面积计算规范执行！比较可靠的防火分区应包括楼板的水平防火分区和垂直防火分区两部分，所谓水平防火分区，就是用防火墙或防火门、防火卷帘等将各楼层在水平方向分隔为两个或几个防火分区；所谓垂直防火分区，就是将具有1.5h或1.0h耐火极限的楼板和窗间墙（两上、下窗之间的距离不小于1.2m）将上下层隔开。
当上下层设有走廊、自动扶梯、传送带等开口部位时，应将相连通的各层作为一个防火分区考虑。
住宅建筑规范对住宅也有明确规定。
《建筑设计防火规范GB 50016--2006》第5.1.7条规定，地下室防火分区最大500平方米。
附注中写明：“建筑内设置自动灭火系统时，该防火分区的最大允许建筑面积可按本表的规定增加1.0 倍。
”所以防火分区可以扩大为1000平米。
5.1.13 地下商店应符合下列规定：1 营业厅不应设置在地下三层及三层以下；2 不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；3 当设有火灾自动报警系统和自动灭火系统，且建筑内部装修符合现行国家标准《建筑内部装修设计防火规范》GB 50222 的有关规定时，其营业厅每个防火分区的最大允许建筑面积可增加到2000m2；4 应设置防烟与排烟设施；......因此，地下商店防火分区可以做到2000平米。
这个是极限了，除非是地下汽车库，在做自动喷水灭火系统的前提下,防火分区的建筑面积可以允许达到4000平方米，但这与您的问题情况不符。
规范中还有规定：5.1.15 当歌舞厅、录像厅、夜总会、放映厅、卡拉OK 厅（含具有卡拉OK 功能的餐厅）、游艺厅（含电子游艺厅）、桑拿浴室（不包括洗浴部分）、网吧等歌舞娱乐放映游艺场所必须布置在袋形走道的两侧或尽端时，最远房间的疏散门至最近安全出口的距离不应大于9m。
当必须布置在建筑物内首层、二层或三层外的其它楼层时，尚应符合下列规定：1 不应布置在地下二层及二层以下。
建筑防火平面设计
二、防火分区设计标准
2、厂房和仓库的层数、面积和平面布置
表3-2 厂房的层数和每个防火分区的最大允许建筑面积
生产的火灾 危险性类别
厂房的耐火 等级
最多允许层 数
每个防火分区的最大允许建筑面积（M2）
单层厂房
多层厂房 高层厂房 地下或半地下厂房（包
括地下或半地下室）
甲
一级
宜采用单层
4000
3000
--
主要有各种竖向井道、附设在建筑物中的消防控制 室、设置贵重设备和储存贵重物品的房间、火灾危险性 大的房间以及通风空调机房等。其防火分隔划分的范围 大小、分隔的对象和分隔物的耐火性能要求等与上述两 类防火分区有所不同。
4
第5页/共83页
第一节 防火分区设计标准
二、防火分区设计标准
1、民用建筑 建筑面积过大，容纳的人员和可燃物相应增多，火灾时
商业服务网点中每个分隔单元之间应采用耐火极限不低于 2.00h且无门、窗、洞口的防火隔墙相互分隔，当每个分隔单 元任一层建筑面积大于200m2时，该层应设置2个安全出口或疏 散门。每个分隔单元内的任一点至最近直通室外的出口的直线 距离不应大于有关多层其他建筑位于袋形走道两侧或尽端的疏 散门至最近安全出口的最大直线距离。 注：室内楼梯的距离可按其水平投影长度的1.50倍计算。
燃烧时间长，对建筑结构的破坏严重，火势难以控制，对扑 救和人员、物资疏散都不利。为了减少火灾损失，对建筑物 防火分区的面积，按照建筑物耐火等级的不同给予相应的限 制。
5
第6页/共83页
第一节 防火分区设计标准
二、防火分区设计标准
1、民用建筑
表3-1 不同耐火等级建筑的允许建筑高度或层数、防火分区最大允许建筑面积
建筑设计防火规范图示-13J811-1改(2015年修改版)
建筑设计防火规范图示 13J811-1改(2015年修改版)编制说明1 编制依据住房和城乡建设部建质[2008]83号文“关于发布《2008年国家建筑标准设计编制工作计划》的通知”。
《建筑设计防火规范》GB50016-2014及相关的建筑设计标准、规范。
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品视为无效。
工程技术人员在参考使用时，应注意加以区别，并应对本图集相关内容进行复核后选用。
2 适用范围本图集可供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；并可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。
3 编制原则将《建筑设计防火规范》GB50016-2014的部分条文通过图示表格等形式表示出来，力求简明、准确地反映《建筑设计防火规范》GB50016-2014的原意，以便于使用者更好地理解和执行《建筑设计防火规范》GB50016-2014。
4 编制方式4.1 本图集以《建筑设计防火规范》GB50016-2014的条文为依据，图示内容按《建筑设计防火规范》GB50016-2014条文的顺序排列。
4.2 图示表达：4.2.1 正文蓝底部分是对《建筑设计防火规范》GB50016-2014原文（包括章节编号等）的直接引用。
字体按规范编制的要求，强制性条文为黑体，普通条文为宋体。
4.2.2 白底部分为图示的内容，是对《建筑设计防火规范》GB50016-2014条文的理解和注释，字体釆用仿宋体。
4.3 “【图示X】”为本图集在《建筑设计防火规范》GB50016-2014条文相应处加注的图示对应编号。
4.4 “〖条文说明〗”为本图集在《建筑设计防火规范》GB50016-2014条文相应处引用的条文说明的注解。
4.5 “[注释]”是编制单位对《建筑设计防火规范》GB50016-2014条文所包含内容的说明，提示设计中应注意的问题或该条目的适用范围。
3建筑防火分区设计
等。如图3-10所示防火卷帘示意图。图3-10 防火卷帘示意图(2)防火卷帘的要求
a.防火卷帘的自动启闭系统应在金属壳内封闭。
b.用防火卷帘代替防火墙的场所当采用以背火面的升温作耐火极限判定条件的防火卷帘时其耐火极限不应小于3h当采用不以背火面的升温作耐火极限判定
条件的防火卷帘时其卷帘两侧应设独立的闭式自动喷
机房与相邻电梯井机房之间的分隔墙其上应采用甲级防火门对
于非高层则用乙级防火门。3.燃油、燃汽的锅炉可燃油油浸电力变压器充有可燃油的高压电容器和多油开关等设在高层民用建筑或裙房内时其分隔墙
上如有必须开的门应设甲级防火门。
4.防烟楼梯间和通向前室的门高层民用建筑封闭楼梯间的门
防火设计规范要求的梁上。设计防火墙时应虑防火
墙一侧的屋架、梁、楼板等受到火灾的影响破坏时不
至于使防火墙倒塌(3)防火墙应截断燃烧体或难燃烧体的屋面结构且
高出屋面不小于50cm。如图3-3防火墙应高出不燃烧体屋面不小于40cm图3-3
。但当建筑物的屋盖为耐火极限不低于0.5h的不燃烧体时高层建筑屋盖为耐火极
防火墙根据其在建筑中所处的位置和构造形式分为
横向防火墙、纵向防火墙、室内防火墙、室外防火墙、独立防火墙等。对于防火墙的耐火极限、燃烧性能、设置部位和构
造要求是
(1)防火墙应为不燃烧体其耐火极限按现行的《建筑设计防火规范》规定为4h《高层民用建筑防火规范》规定为3h。
(2)防火墙应直接设置在基础上或耐火性能符合有关
水系统保护系统喷水延续时间不应小于3h。喷头的喷
水强度不应小于0.5L/s.m喷头间距应为2m至2.5m喷
头距卷帘的垂直距离宜为0.5m。当采用耐火极限不小于
a.防火卷帘的自动启闭系统应在金属壳内封闭。
b.用防火卷帘代替防火墙的场所当采用以背火面的升温作耐火极限判定条件的防火卷帘时其耐火极限不应小于3h当采用不以背火面的升温作耐火极限判定
条件的防火卷帘时其卷帘两侧应设独立的闭式自动喷
机房与相邻电梯井机房之间的分隔墙其上应采用甲级防火门对
于非高层则用乙级防火门。3.燃油、燃汽的锅炉可燃油油浸电力变压器充有可燃油的高压电容器和多油开关等设在高层民用建筑或裙房内时其分隔墙
上如有必须开的门应设甲级防火门。
4.防烟楼梯间和通向前室的门高层民用建筑封闭楼梯间的门
防火设计规范要求的梁上。设计防火墙时应虑防火
墙一侧的屋架、梁、楼板等受到火灾的影响破坏时不
至于使防火墙倒塌(3)防火墙应截断燃烧体或难燃烧体的屋面结构且
高出屋面不小于50cm。如图3-3防火墙应高出不燃烧体屋面不小于40cm图3-3
。但当建筑物的屋盖为耐火极限不低于0.5h的不燃烧体时高层建筑屋盖为耐火极
防火墙根据其在建筑中所处的位置和构造形式分为
横向防火墙、纵向防火墙、室内防火墙、室外防火墙、独立防火墙等。对于防火墙的耐火极限、燃烧性能、设置部位和构
造要求是
(1)防火墙应为不燃烧体其耐火极限按现行的《建筑设计防火规范》规定为4h《高层民用建筑防火规范》规定为3h。
(2)防火墙应直接设置在基础上或耐火性能符合有关
水系统保护系统喷水延续时间不应小于3h。喷头的喷
水强度不应小于0.5L/s.m喷头间距应为2m至2.5m喷
头距卷帘的垂直距离宜为0.5m。当采用耐火极限不小于
详解2018版《建筑设计防火规范》图示
详解2018版《建筑设计防⽕规范》图⽰37⼤亮点，100多项变更—详解2018《建筑设计防⽕规范》图⽰新版图⽰意义重⼤，解决了诸多应⽤⽭盾！本⽂归纳37⼤亮点，100多项补充及变更，⼒求极致精简。
37⼤亮点，100多项变更，8点遗憾，详解附后：1、解决了客（货）梯和消防电梯共⽤前室的问题；2、修改了“直线距离”的计算⽅式；3、所有⼉童活动场所，均不得采⽤防⽕卷帘分隔；4、明确了回字形、U形建筑不同防⽕分区相对外墙之间的距离；5、明确了柴油发电机房储油容量⼤于1m3的处置⽅法；6、明确了疏散门、安全出⼝、疏散楼梯的净宽度计算⽅法；7、调整了疏散楼梯在避难层分隔的⽅式；8、明确了丁字形⾛道的疏散距离要求；9、解决了裙房主体投影⽅式的争议；10、观众厅、展览厅等，最⼤疏散距离与两个疏散⽅向的连线夹⾓相关；11、明确了住宅建筑单元与单元之间凹槽的防⽕间距；12、商业服务⽹点可以应⽤封闭楼梯间；13、商业服务⽹点最远点与2个安全出⼝增加了夹⾓要求；14、修改了共⽤前室2个安全出⼝之间的距离计算⽅法；15、明确了剧场、电影院、礼堂、体育馆等场所的适⽤条⽂；16、明确了⾼层病房楼和⼿术室的避难间设置要求；17、明确了剪⼑楼梯间服务4户时的⼊⼝⽅向要求；18、明确了剪⼑楼梯间服务3户时的⼊⼝⽅向要求；19、明确了剪⼑楼梯间服务2户时的⼊⼝要求；20、调整了建筑外墙防⽕玻璃墙的设置要求；21、明确了室外疏散楼梯的设置要求；22、明确了坡屋⾯的坡度要求；23、增加了消防救援场地和⼊⼝图⽰；24、明确了住宅建筑与其他使⽤功能建筑合建时的外保温要求；25、明确了天桥、连廊与建筑物连接部位的防⽕门设置⽅式；26、明确了天桥、连廊作为安全出⼝的相关要求；27、明确了相邻较⾼建筑外墙到较低建筑天窗、洞⼝的⽔平距离；28、明确了民⽤建筑与10kV及以下的预装式变电站的防⽕间距；29、明确了建筑⾯积＞20000 m2的地下或半地下的商店防烟楼梯间的防⽕门形式；30、明确了超⼤城市综合体中，步⾏街两侧主⼒店的防⽕分隔和疏散要求；31、明确了剧院、电影院和礼堂的疏散楼梯设置要求；32、商业服务⽹点疏散⾛道两端均应设置安全出⼝；33、明确了裙房的疏散楼梯形式和疏散宽度设置要求；34、消防电梯、客货电梯、⾃动扶梯、⾃动⼈⾏道不应计作安全疏散设施；35、当⼚房内设置⾃动灭⽕系统时，最⼤允许建筑⾯积扩⼤⾄20000m2？36、新增27m＜建筑⾼度≤54 m的住宅建筑和建筑⾼度＞54m的住宅建筑拼合时安全出⼝和疏散楼梯的相关要求；37、解决了⾼⼤空间单层公共建筑中附设辅助⽤房⾼度与整体⾼度的关系及定性问题；更多精彩，详见正⽂。
车库防火分区面积划分

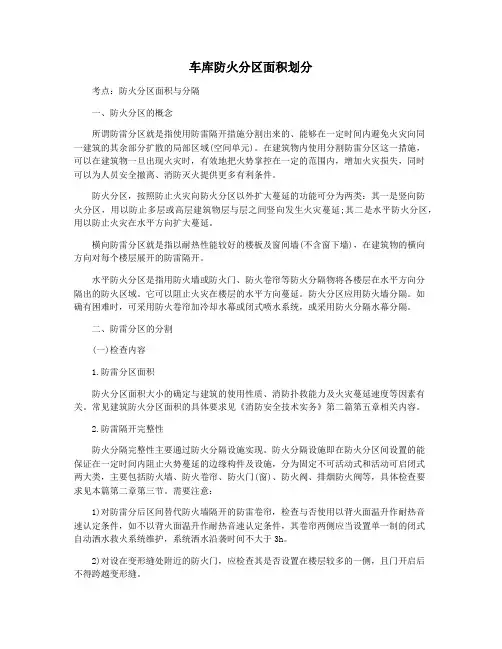

车库防火分区面积划分考点：防火分区面积与分隔一、防火分区的概念所谓防雷分区就是指使用防雷隔开措施分割出来的、能够在一定时间内避免火灾向同一建筑的其余部分扩散的局部区域(空间单元)。
