超声波技术在医学检测中的应用随着科技的不断发展,医学技术也得到了很大的提高。
其中,超声波技术是一种现代化的医疗检测技术,能够实现无创、无痛、高效的检测标本,对人体造成的伤害也减小到了最小范围。
超声波技术在医学检测中的应用越来越广泛,为医生提供了更多的可能性。
一、超声波技术简介超声波技术是一种利用高频率机械振动,在介质中经过反射、折射、透过等现象来获得被探测物理物体内部结构和状态的技术。
超声波的波长较短(一般在0.1~10毫米之间),频率高(一般超过20兆赫兹)。
在实现检测和成像方面,超声波技术的应用非常广泛,例如:医疗诊断、测量距离、回声测量及非破坏性材料检测等。
二、超声波技术在医学中的应用超声波技术在医学中应用非常广泛,比如被广泛应用于妇科、肾脏病、胃肠道疾病等各种疾病的诊断和治疗中。
1、妇科妇科疾病的治疗常常需要进行检测,超声波技术可以帮助医生将妇女的生殖器官进行检测,使得医生能够判断产妇妊娠是否正常及宫内膜病变的情况,有利于医生在治疗时进行针对性的医疗操作,尽快使患者康复。
2、肝脏病超声波技术可以对肝脏进行快速、准确的检测,可以检测出包括球囊虫病、肝胆结石、肝脓肿等多种肝脏疾病。
检测中所采用的是超声波的一种无创性成像技术,不会让患者产生繁琐疼痛等感觉,是一种较为理想的检测手段。
3、胃肠道疾病胃肠道疾病检测中,超声波技术常常被作为一种非常理想的检测手段,因为该手段检测速度快,检测结果准确,临床病人接受的较少,且耗时短,很好地为同时需要多种医学检测手段检测的患者们提供了解决能力。
三、超声波技术的活跃优势1、诊断病变超声波技术能够对人体内部病变的范围、位置、大小等进行清晰地展示,帮助医生及时做出诊断并采取相应的手术操作,从而达到治疗目的。
2、无创性成像超声波技术的成像比较快速,非侵入性的,适用性也非常广泛。
而且这种成像技术对于人体的损伤很小,在一定程度上可以减少检查的恢复期。
3、经济实惠超声波技术相对其它的医学检测手段,总花费要比其他技术更加经济实用,因此对于一些不发达的国家和地区,这种技术十分适合在这个环境下的应用。

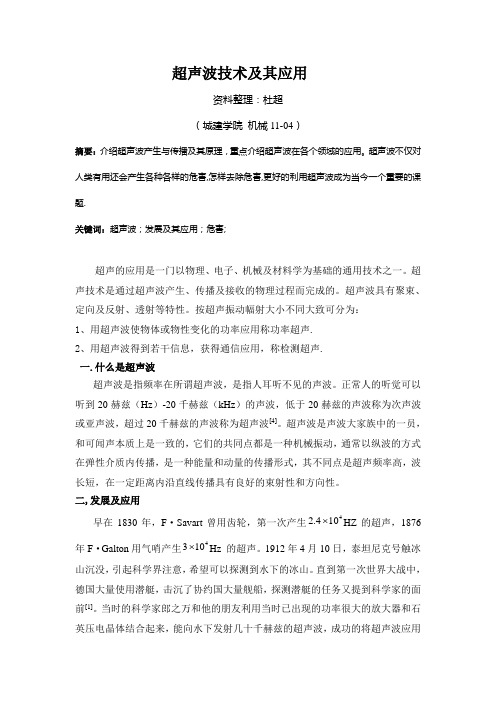

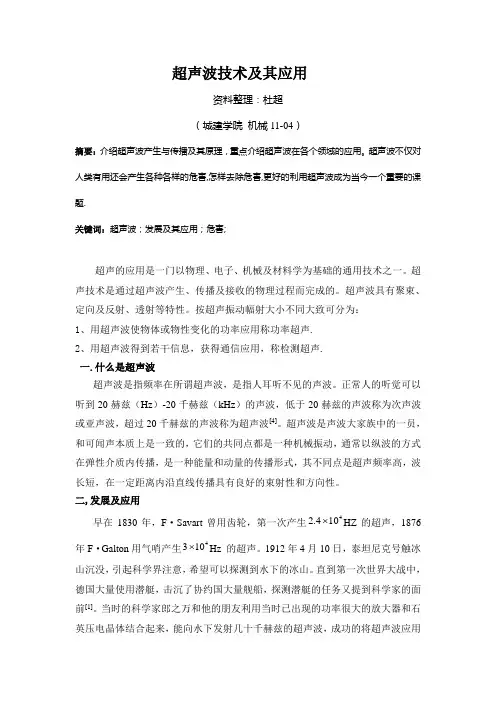

超声波技术及其应用资料整理:杜超(城建学院 机械11-04)摘要:介绍超声波产生与传播及其原理,重点介绍超声波在各个领域的应用。
超声波不仅对人类有用还会产生各种各样的危害,怎样去除危害,更好的利用超声波成为当今一个重要的课题.关键词:超声波;发展及其应用;危害;超声的应用是一门以物理、电子、机械及材料学为基础的通用技术之一。
超声技术是通过超声波产生、传播及接收的物理过程而完成的。
超声波具有聚束、定向及反射、透射等特性。
按超声振动幅射大小不同大致可分为:1、用超声波使物体或物性变化的功率应用称功率超声.2、用超声波得到若干信息,获得通信应用,称检测超声.一.什么是超声波超声波是指频率在所谓超声波,是指人耳听不见的声波。
正常人的听觉可以听到20赫兹(Hz )-20千赫兹(kHz )的声波,低于20赫兹的声波称为次声波或亚声波,超过20千赫兹的声波称为超声波[4]。
超声波是声波大家族中的一员,和可闻声本质上是一致的,它们的共同点都是一种机械振动,通常以纵波的方式在弹性介质内传播,是一种能量和动量的传播形式,其不同点是超声频率高,波长短,在一定距离内沿直线传播具有良好的束射性和方向性。
二,发展及应用早在1830年,F ·Savart 曾用齿轮,第一次产生4104.2⨯HZ 的超声,1876年F ·Galton 用气哨产生4103⨯Hz 的超声。
1912年4月10日,泰坦尼克号触冰山沉没,引起科学界注意,希望可以探测到水下的冰山。
直到第一次世界大战中,德国大量使用潜艇,击沉了协约国大量舰船,探测潜艇的任务又提到科学家的面前[1]。
当时的科学家郎之万和他的朋友利用当时已出现的功率很大的放大器和石英压电晶体结合起来,能向水下发射几十千赫兹的超声波,成功的将超声波应用到实际中。
现在,超声波测试把超声波作为一种信息载体,它已在海洋探测与开发、无损检测、医学诊断等领域发挥着不可取代的独特作用。
例如:在海洋应用中,超声波可以用来探测鱼群和冰山,可以用于潜艇导航或传送信息、地形地貌测绘和地质勘探等。
超声波的应用与原理1. 引言超声波是一种具有高频率的机械波,其频率高于人类听觉范围的声波频率。
由于其能够在空气、液体和固体中传播,并且能够通过不同介质的介电常数和密度的变化产生反射、折射和散射现象,因此超声波在许多领域中有着广泛的应用。
2. 超声波的原理超声波的生成是通过压电效应实现的。
当施加电场时,压电晶体会发生压电效应,从而使晶体内部的正负电荷分离产生机械变形,进而产生超声波。
超声波的传播速度与介质的物理性质有关,通常在空气中的传播速度为340m/s,而在水中则为1498m/s。
超声波在传播过程中会发生干涉、衍射、散射等现象,从而可以用来进行物体的探测和成像。
3. 超声波的应用3.1 医疗领域超声波在医疗领域中广泛应用于诊断和治疗。
通过超声波可以观察人体内部器官的情况,如心脏、肝脏、肾脏等,以及胎儿的发育情况。
此外,超声波还可以用于碎石治疗,通过超声波的聚焦作用将激光或超声波能量集中在结石上,从而实现结石的碎裂。
3.2 工业领域超声波在工业领域中也有着重要的应用。
例如在无损测试中,通过发送超声波信号并监测其返回情况,可以检测材料中的缺陷或裂纹,从而判断其质量。
此外,超声波还可以用于液体的清洗、切割和焊接等工艺。
3.3 测量与检测领域超声波在测量与检测领域中也有着广泛的应用。
例如在流体测量中,通过测量超声波在流体中的传播时间和速度,可以计算流量。
此外,超声波还可以用于测量距离、速度、密度、厚度等物理量。
3.4 家电与消费电子产品超声波在家电与消费电子产品中也有一些应用。
例如在清洁设备中,超声波可以产生强烈的物理震荡和高频振动,从而帮助去除污渍。
此外,超声波还可以用于空气湿度的测量和距离传感器等领域。
4. 总结超声波作为一种机械波,具有广泛的应用范围。
其应用领域涵盖了医疗、工业、测量与检测、家电与消费电子产品等多个领域。
通过深入研究超声波的原理,可以不断拓展其应用,实现更多的创新和发展。
超声波检测技术的原理及应用超声波作为一种特殊的物理现象,广泛应用于科技领域中的检测、测量、成像等方面。
超声波检测技术就是利用超声波在材料中传播的特性,来向内部材料、构件等进行探测和检测。
超声波的原理是利用振动来产生高频波,这种波传播的速度要比空气中的声波高很多。
在物体内部,超声波会与物体中的材料发生相互作用,从而检测出物体内部的结构和缺陷。
超声波检测技术的应用范围很广,它可以用于管道、桥梁、飞机、汽车等各种构件的检测,也可以用于医学领域中的诊断和治疗。
以下是超声波检测技术的一些具体应用:1. 材料检测:在金属、塑料、玻璃、陶瓷等材料中,可以通过超声波检测技术检测出裂纹、气孔、夹层等缺陷。
这种非破坏性的检测方式,可以准确地判断材料的性能和强度。
2. 飞机结构检测:在飞机的机身、机翼等部位,可以通过超声波检测技术检测出疲劳裂纹等缺陷,避免飞机在高空中出现故障。
3. 消声器检测:在汽车排气管中的消声器中,可以通过超声波检测技术检测出破裂、堵塞等问题,保证汽车的排气系统正常工作。
4. 医学检测:在医学领域中,超声波检测技术可以用于诊断和治疗许多疾病,如乳腺癌、子宫肌瘤、心脏病等。
通过超声波探头向人体内部发送超声波,可以得到图像信息,以便准确诊断疾病。
5. 海洋探测:在海洋中,可以通过超声波检测技术来探测船舶、鱼群、海底地形等信息,以便做出更好的海洋规划和控制。
总的来说,超声波检测技术具有非破坏性、高精度、高效率等优点,被广泛应用于各个领域中的检测、测量、成像等工作中。
随着科技的不断进步,超声波检测技术也将不断跟进发展,为人们带来更多的便捷和实用价值。
超声波检测技术及应用超声波检测技术是一种利用超声波在被测对象内部传播的特性来进行材料或结构检测的无损检测技术。
它通过发射超声波脉冲到被测材料中,然后接收由缺陷或界面反射回来的超声波信号进行分析,从而判断材料或结构的质量和完整性。
超声波检测技术有许多应用领域,包括工业控制、材料科学、医学诊断等。
在工业控制领域,超声波检测技术被广泛应用于噪声测试、材料检测、流体检测等。
例如,在汽车制造中,超声波检测可以用于检测车身的焊接质量,以及发动机零部件的质量,以确保产品的安全性和可靠性。
在材料科学领域,超声波检测技术可以用于材料的强度、硬度、密度及物理结构等性能的测试与评价。
通过对超声波的传播速度和衰减情况进行分析,可以得出材料的各种物理性质参数,从而指导材料的选择和使用。
在医学诊断领域,超声波检测技术是一种常用的无创性检测方法。
通过超声波探头对人体进行扫描,可以获得人体内部组织和器官的影像,并能检测到人体内部的各种病变和异常情况。
超声波检测技术在妇科、心脏病学、肿瘤学等领域具有重要的应用价值。
超声波检测技术的应用还延伸到了环境保护领域。
例如,在水质监测中,超声波检测可以用于测量水中溶解氧和氨氮的含量,从而评估水的质量和污染程度。
超声波检测还可以用于检测污水处理厂中的管道和设备的损坏情况,提高污水处理的效率和安全性。
总之,超声波检测技术是一种非破坏性、高效、可靠的检测方法,具有广泛的应用前景。
通过不断的研究和技术创新,相信超声波检测技术在各个领域的应用会越来越广泛,为社会的发展和进步做出更大的贡献。

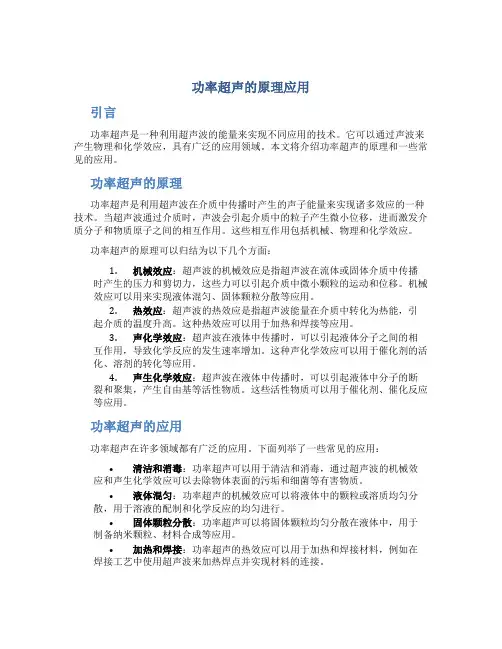

功率超声的原理应用引言功率超声是一种利用超声波的能量来实现不同应用的技术。
它可以通过声波来产生物理和化学效应,具有广泛的应用领域。
本文将介绍功率超声的原理和一些常见的应用。
功率超声的原理功率超声是利用超声波在介质中传播时产生的声子能量来实现诸多效应的一种技术。
当超声波通过介质时,声波会引起介质中的粒子产生微小位移,进而激发介质分子和物质原子之间的相互作用。
这些相互作用包括机械、物理和化学效应。
功率超声的原理可以归结为以下几个方面:1.机械效应:超声波的机械效应是指超声波在流体或固体介质中传播时产生的压力和剪切力,这些力可以引起介质中微小颗粒的运动和位移。
机械效应可以用来实现液体混匀、固体颗粒分散等应用。
2.热效应:超声波的热效应是指超声波能量在介质中转化为热能,引起介质的温度升高。
这种热效应可以用于加热和焊接等应用。
3.声化学效应:超声波在液体中传播时,可以引起液体分子之间的相互作用,导致化学反应的发生速率增加。
这种声化学效应可以用于催化剂的活化、溶剂的转化等应用。
4.声生化学效应:超声波在液体中传播时,可以引起液体中分子的断裂和聚集,产生自由基等活性物质。
这些活性物质可以用于催化剂、催化反应等应用。
功率超声的应用功率超声在许多领域都有广泛的应用。
下面列举了一些常见的应用:•清洁和消毒:功率超声可以用于清洁和消毒,通过超声波的机械效应和声生化学效应可以去除物体表面的污垢和细菌等有害物质。
•液体混匀:功率超声的机械效应可以将液体中的颗粒或溶质均匀分散,用于溶液的配制和化学反应的均匀进行。
•固体颗粒分散:功率超声可以将固体颗粒均匀分散在液体中,用于制备纳米颗粒、材料合成等应用。
•加热和焊接:功率超声的热效应可以用于加热和焊接材料,例如在焊接工艺中使用超声波来加热焊点并实现材料的连接。
•催化剂的活化:功率超声的声化学效应可以提高催化反应速率,用于催化剂的活化,提高反应效率。
•溶剂的转化:功率超声的声化学效应可以将溶剂转化为更活性的物质,例如将水转化为氢气和氧气。
超声波的工作原理及应用一、超声波的工作原理超声波是指频率超过20千赫兹的声波。
它是一种机械波,在品质好的波导介质中传播,常用于医学、工业等领域。
超声波的产生是通过压电效应实现的。
当施加电场时,压电晶体会发生机械振动,产生声波。
这个振动的频率就是超声波的频率。
超声波传播时,会沿着波导介质的传播路径传输能量。
超声波的传播速度与波导介质的密度和刚度有关,一般情况下,传播速度会随着介质的密度和刚度的增加而增加。
此外,超声波在传播过程中还会发生折射和反射现象,这些现象与声波的传播方式有关。
二、超声波的应用超声波的应用十分广泛,包括医学、工业、测量、清洗等领域。
下面列举了一些常见的应用:1.医学应用–超声波成像:通过超声波的传播和反射来生成人体内部器官的图像。
这种无创的成像技术在医学诊断中起到了重要作用,用于检测胎儿发育、疾病诊断等。
–超声波治疗:利用超声波的机械效应,通过将超声波能量传递到人体组织中来进行治疗。
常见的应用包括物理疗法、肌肉松弛等。
2.工业应用–超声波清洗:超声波通过震荡能够产生高频振动,在清洗过程中可以将污垢从物体表面分离。
这种清洗方法常用于电子元件、眼镜、餐具等物体的清洗。
–超声波焊接:超声波焊接是一种无损焊接技术,常用于金属、塑料等材料的连接。
通过超声波的振动来产生热量,实现物体的相互连接。
3.测量应用–超声波测距:超声波可以通过测量声波的往返时间来确定物体与传感器之间的距离。
这种测量方法在物体定位、车辆导航等领域有着广泛的应用。
–超声波检测:超声波可以检测材料的缺陷、表面裂纹等。
这种检测方法常用于材料的无损检测、质量控制等。
4.其他应用–超声波清除:超声波能够清除一些微小颗粒、气泡等。
常见的应用包括清除眼镜镜片上的灰尘、清除器具中的气泡等。
–超声波香薰:利用超声波的振动产生细小水滴,将香薰油溶解在水中,通过超声波的扩散来实现空气中的香气味道。
三、总结超声波是一种频率超过20千赫兹的声波。

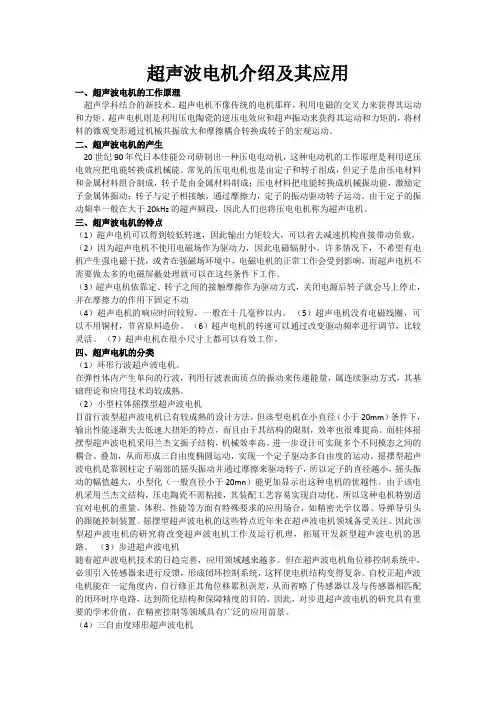

超声波电机介绍及其应用一、超声波电机的工作原理超声学科结合的新技术。
超声电机不像传统的电机那样,利用电磁的交叉力来获得其运动和力矩。
超声电机则是利用压电陶瓷的逆压电效应和超声振动来获得其运动和力矩的,将材料的微观变形通过机械共振放大和摩擦耦合转换成转子的宏观运动。
二、超声波电机的产生20 世纪90 年代日本佳能公司研制出一种压电电动机,这种电动机的工作原理是利用逆压电效应把电能转换成机械能。
常见的压电电机也是由定子和转子组成,但定子是由压电材料和金属材料组合制成,转子是由金属材料制成;压电材料把电能转换成机械振动能,激励定子金属体振动;转子与定子相接触,通过摩擦力,定子的振动驱动转子运动。
由于定子的振动频率一般在大于20kHz 的超声频段,因此人们也将压电电机称为超声电机。
三、超声波电机的特点(1)超声电机可以得到较低转速,因此输出力矩较大,可以省去减速机构直接带动负载。
(2)因为超声电机不使用电磁场作为驱动力,因此电磁辐射小。
许多情况下,不希望有电机产生强电磁干扰,或者在强磁场环境中,电磁电机的正常工作会受到影响,而超声电机不需要做太多的电磁屏蔽处理就可以在这些条件下工作。
(3)超声电机依靠定、转子之间的接触摩擦作为驱动方式,关闭电源后转子就会马上停止,并在摩擦力的作用下固定不动(4)超声电机的响应时间较短,一般在十几毫秒以内。
(5)超声电机没有电磁线圈,可以不用铜材,节省原料造价。
(6)超声电机的转速可以通过改变驱动频率进行调节,比较灵活。
(7)超声电机在很小尺寸上都可以有效工作。
四、超声电机的分类(1)环形行波超声波电机。
在弹性体内产生单向的行波,利用行波表面质点的振动来传递能量,属连续驱动方式,其基础理论和应用技术均较成熟。
(2)小型柱体摇摆型超声波电机目前行波型超声波电机已有较成熟的设计方法,但该型电机在小直径(小于20mm)条件下,输出性能逐渐失去低速大扭矩的特点,而且由于其结构的限制,效率也很难提高。
超声波技术在材料制备中的应用研究随着科技的不断进步,越来越多的先进技术被应用到材料制备领域中。
其中,超声波技术是一种非常先进的技术,被广泛地应用在材料制备中。
本文将重点介绍超声波技术在材料制备中的应用研究。
一、超声波技术简介超声波是一种机械波,它在物质中传播时,会产生一系列的声波和微泡。
这些声波和微泡会对物质结构和性质产生影响。
超声波技术利用超声波的这种作用,在材料制备中起到了极其重要的作用。
二、超声波技术在材料合成中的应用研究在材料合成过程中,超声波技术可以用来促进反应速率、提高材料的纯度和均匀性等。
例如,在金属纳米颗粒的制备中使用超声波技术将金属溶液中的金属离子还原成金属纳米颗粒,可以获得高纯度、均匀分散的金属纳米颗粒。
同时,还利用超声波技术合成了各种复杂纳米材料,例如金属-有机复合纳米颗粒、金属-半导体复合纳米颗粒等等。
这些复合纳米颗粒可以在磁共振成像、生物传感、催化等方面发挥重要的应用作用。
三、超声波技术在材料表面修饰中的应用研究在材料表面修饰中,超声波技术可以用来改变表面的形貌、增强表面的反应活性等。
例如,在生物医学领域中,可以利用超声波技术对材料表面进行修饰,增强其钙化能力,从而提高其生物兼容性。
同时,还可以利用超声波技术制备表面具有各种形貌的材料,例如纳米棒、纳米管等。
这些形貌不规则的材料以及利用超声波技术制备的微米级别的气孔也被广泛地应用于催化和吸附等领域。
四、超声波技术在材料成型中的应用研究在材料成型中,超声波技术可以被用于改善材料的形态和性能。
例如,在金属成型中,可以利用超声波技术改善材料的韧性和延展性,从而提高材料的成型性。
同时,通过利用超声波技术对材料进行成型,可以获得更好的力学性能和化学反应性能。
总之,超声波技术在材料制备领域中的应用是相当广泛的。
它可以用来促进反应速率、提高材料的纯度和均匀性、改变表面的形貌、增强表面的反应活性、改善材料的形态和性能等。
随着超声波技术的发展,相信它将在材料制备中产生越来越广泛的应用。
