最新定向井技术基本知识
４、造斜点、最大井斜角、造斜率
三者之间要满足一定的关系
实际井眼轴线的计算方法
定向井井眼轴线是以等间距测量的，每一测点
的数据有测量井深、井斜角和方位角。
任意测点间的空间坐标位置需要根据两测点间 的轨迹形状来计算。
井眼轨迹形状是的未知的，不同假设就得到不 同的计算方法。
正切法
正切法计算公式
１、垂直位移： H i L ico s i 1
O 原井斜角
A
钻具组合
用改变井底钻具组合的方法来控制井身轨迹
反扭矩的影响
使用井下动力钻具造斜时，钻具产生的反 扭矩对装置角会产生影响。
定向井测量方法
１、井斜角测量
原理：重力
方法：液体染色（虹吸测斜仪），腐蚀（ＨＦ）， 感光照相（单、多点照相仪），电法（随钻 测量仪 MWD）。
井 段 长 L ， 米
… … … … Li … … …
井斜角 ，度
… … … … i … … …
方位角 f，度
… … … … fi … … …
平 均 井 斜 角 v ， 度 … … … … vi … … …
平 均 方 位 角 fv ， 度
… … … … fvi … … …
垂 深 增 量 H ， 米
… … … … Hi … … …
闭合距：SE＝OE
全角变化率K:井眼的空间曲率
AK B
KK 2K 2sin2
表示空间井眼轨迹的两个平面
A
fE fA
A
水平投影
fE fA
井身剖面设计
设计原则
１、利用地层自然造斜规律 ２、利于钻井、采油、修井工作 ３、剖面简单 ４、造斜井段地层稳定 ５、井眼曲率变化均匀
定向井剖面类型
三者之间要满足一定的关系
实际井眼轴线的计算方法
定向井井眼轴线是以等间距测量的，每一测点
的数据有测量井深、井斜角和方位角。
任意测点间的空间坐标位置需要根据两测点间 的轨迹形状来计算。
井眼轨迹形状是的未知的，不同假设就得到不 同的计算方法。
正切法
正切法计算公式
１、垂直位移： H i L ico s i 1
O 原井斜角
A
钻具组合
用改变井底钻具组合的方法来控制井身轨迹
反扭矩的影响
使用井下动力钻具造斜时，钻具产生的反 扭矩对装置角会产生影响。
定向井测量方法
１、井斜角测量
原理：重力
方法：液体染色（虹吸测斜仪），腐蚀（ＨＦ）， 感光照相（单、多点照相仪），电法（随钻 测量仪 MWD）。
井 段 长 L ， 米
… … … … Li … … …
井斜角 ，度
… … … … i … … …
方位角 f，度
… … … … fi … … …
平 均 井 斜 角 v ， 度 … … … … vi … … …
平 均 方 位 角 fv ， 度
… … … … fvi … … …
垂 深 增 量 H ， 米
… … … … Hi … … …
闭合距：SE＝OE
全角变化率K:井眼的空间曲率
AK B
KK 2K 2sin2
表示空间井眼轨迹的两个平面
A
fE fA
A
水平投影
fE fA
井身剖面设计
设计原则
１、利用地层自然造斜规律 ２、利于钻井、采油、修井工作 ３、剖面简单 ４、造斜井段地层稳定 ５、井眼曲率变化均匀
定向井剖面类型
定向井基础
（3）钻具刚性太强，不能产生足够的侧向力。如泥浆马达上钻铤根数太多。合理的做法是尽量少加钻铤。
（4）工具面没有掌握好，工具面反复调整不容易获得稳定的造斜率。所以工具免疫功能相对稳定。
（5）泥浆塞太软。这种情况出现在侧钻作业，如水泥塞没有足够的强度难以侧钻脱离老井眼。因此，须保证水泥塞足够的强度，如钻水泥塞时，加压5~10T，ROP在5~8min/m的范围。
（1） 井眼轨迹发生始料不及的漂移，如上部井段严重左漂或右漂：
（2）是由于一些特殊原因，提前结束造斜，起钻时没有获得预计的造斜方位。比如马达或测量仪器不能保证正常造斜，不得已只能提前结束造斜。
（3）由于测量仪器的故障或测量工程师的失误，使真实定向方向不是测量仪显示的方向，致使方位偏差太大。解决方位偏差太大的办法是进行纠方位作业。纠方位作业时应主要考虑可能带来的狗腿和安全问题，特别是在裸眼段较长的井段。如果偏差值大的无法以扭方位来弥补，只有填井重钻。
磁边工具面，它是指在水平面上，沿磁北方向顺时针旋转到工具面与井底平面的交线在水平面上的投影所转过的角度。
25.定向角：是定向工具面角的简称，在定向或扭方位钻进时工具面所处的位置，用工具面角表示。工具面的位置有工作位置与非工具位置之分，工作位置是指启动马达正常钻进的工具面角，非工作位置是指不启动井下马达时的工具面角。
3.出新井眼（“裤裆”井）
新井眼往往在以下情况中可能出现：
（1）较浅较疏松的地层；
（2）狗腿较大的井段。如造斜段、扭方位井段；
（3）钻具刚性改变以后。
为避免出新眼，定向钻井时应注意以下几个方面：
A：如造斜是在较浅、较疏松的地层，造斜过程应尽量使井斜、方位平缓变化，避免急剧狗腿，特别是方位的变化。如造斜结束后，要下入刚性较强的稳斜组合，下钻要小心，不可轻易划眼，；如遇阻严重，开泵冲下，如仍遇阻，应考虑起钻用刚性较小的增斜组合通井。有时也可采取划眼的方式，但应在井斜较大的井段进行，必须注意划眼时钻压扭矩等的变化。
（4）工具面没有掌握好，工具面反复调整不容易获得稳定的造斜率。所以工具免疫功能相对稳定。
（5）泥浆塞太软。这种情况出现在侧钻作业，如水泥塞没有足够的强度难以侧钻脱离老井眼。因此，须保证水泥塞足够的强度，如钻水泥塞时，加压5~10T，ROP在5~8min/m的范围。
（1） 井眼轨迹发生始料不及的漂移，如上部井段严重左漂或右漂：
（2）是由于一些特殊原因，提前结束造斜，起钻时没有获得预计的造斜方位。比如马达或测量仪器不能保证正常造斜，不得已只能提前结束造斜。
（3）由于测量仪器的故障或测量工程师的失误，使真实定向方向不是测量仪显示的方向，致使方位偏差太大。解决方位偏差太大的办法是进行纠方位作业。纠方位作业时应主要考虑可能带来的狗腿和安全问题，特别是在裸眼段较长的井段。如果偏差值大的无法以扭方位来弥补，只有填井重钻。
磁边工具面，它是指在水平面上，沿磁北方向顺时针旋转到工具面与井底平面的交线在水平面上的投影所转过的角度。
25.定向角：是定向工具面角的简称，在定向或扭方位钻进时工具面所处的位置，用工具面角表示。工具面的位置有工作位置与非工具位置之分，工作位置是指启动马达正常钻进的工具面角，非工作位置是指不启动井下马达时的工具面角。
3.出新井眼（“裤裆”井）
新井眼往往在以下情况中可能出现：
（1）较浅较疏松的地层；
（2）狗腿较大的井段。如造斜段、扭方位井段；
（3）钻具刚性改变以后。
为避免出新眼，定向钻井时应注意以下几个方面：
A：如造斜是在较浅、较疏松的地层，造斜过程应尽量使井斜、方位平缓变化，避免急剧狗腿，特别是方位的变化。如造斜结束后，要下入刚性较强的稳斜组合，下钻要小心，不可轻易划眼，；如遇阻严重，开泵冲下，如仍遇阻，应考虑起钻用刚性较小的增斜组合通井。有时也可采取划眼的方式，但应在井斜较大的井段进行，必须注意划眼时钻压扭矩等的变化。
石油行业定向井知识

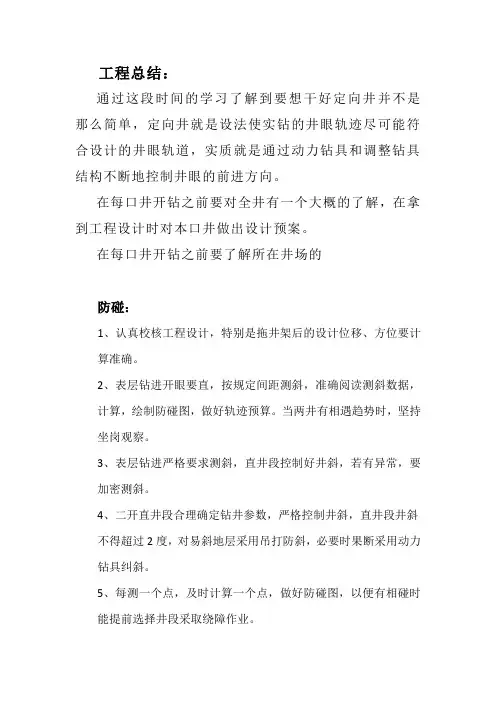

工程总结：通过这段时间的学习了解到要想干好定向井并不是那么简单，定向井就是设法使实钻的井眼轨迹尽可能符合设计的井眼轨道，实质就是通过动力钻具和调整钻具结构不断地控制井眼的前进方向。
在每口井开钻之前要对全井有一个大概的了解，在拿到工程设计时对本口井做出设计预案。
在每口井开钻之前要了解所在井场的防碰：1、认真校核工程设计，特别是拖井架后的设计位移、方位要计算准确。
2、表层钻进开眼要直，按规定间距测斜，准确阅读测斜数据，计算，绘制防碰图，做好轨迹预算。
当两井有相遇趋势时，坚持坐岗观察。
3、表层钻进严格要求测斜，直井段控制好井斜，若有异常，要加密测斜。
4、二开直井段合理确定钻井参数，严格控制井斜，直井段井斜不得超过2度，对易斜地层采用吊打防斜，必要时果断采用动力钻具纠斜。
5、每测一个点，及时计算一个点，做好防碰图，以便有相碰时能提前选择井段采取绕障作业。
6、坚持在同一井场直井段使用同一防斜钻具组合。
7、钻直井段，出现以下情况时，应立即停钻：（1）、泥浆量突然变小，或不返泥浆；（2）、钻压突然跟不上，或指重表摆动异常；（3）、在所捞的砂样中有水泥、铁屑；（4）、出现异常蹩跳。
MWD测斜仪的组成和使用一、组成：地面系统和井下系统地面仪器主要包括：接口箱、司显及司显电源、压力传感器、泵压及司显电缆、计算机、热敏打印机。
井下仪器主要包括：脉冲器、驱动器、电池、探管。
二、使用：地面仪器的连接和井下仪器的连接1、地面仪器的连接：首先将地面接口箱和司显电源线连接上，其次将司显电源箱和地面接口相连接起来，然后将热敏打印机连接到地面接口箱上，最后将地面接口箱连接到计算机上。
2、压力传感器的安装和拆卸：安装前先通知井队，打开低压阀以便泄放掉立管内的压力，卸下压力传感器转换接头上的丝堵，在压力传感器扣上缠上四氟带用扳手上紧即可。
3、敷设信号电缆敷设信号电缆主要是防止被锐利的重物砸坏，或被汽车挂断，或工人无意中铲断。
除车辆频繁经过的地方应把电缆埋入地下外，一般敷于地面即可，上钻台时要把电缆固定资井架上防止滑落。
《定向井的基础知识》课件
定向井的钻井液
定向井钻井液是定向井钻井过程中的循环介质，它能够起到冷却、润滑、携带岩 屑等作用，同时对钻头和井壁起到保护作用。
定向井钻井液通常由水、油、化学添加剂等组成，具有较低的摩擦系数、良好的 携岩能力和防塌性能等特点。
定向井的钻井工具
定向井钻井工具包括弯接头、无磁钻铤、稳定器等，它们能 够协助定向井钻头实现钻进过程中的定向控制。
安全性原则
轨道设计应确保钻井施工的安 全，避免因设计不当导致的井 眼坍塌、卡钻等事故。
环保原则
轨道设计应尽量减少对环境的 破坏，合理利用资源，保护生
态环境。
定向井轨道设计的参数
01
02
03
04
井口坐标
井口位置的经度、纬度、高程 等参数。
井底坐标
井底位置的经度、纬度、深度 等参数。
井眼轨迹
包括井眼的起点、终点、方向 、倾斜角、弯曲度等参数。
பைடு நூலகம் THANKS
感谢观看
随着技术的不断进步和应用领域的拓展，定向井技术 将不断向智能化、高效化和环保化方向发展。
01
03
定向井技术将更加注重环保和可持续发展，采用更加 环保的钻井技术和材料，减少对环境的负面影响，为
油气产业的可持续发展做出贡献。
04
定向井技术将与人工智能、大数据等先进技术相结合 ，实现更加智能化和自动化的钻井过程，提高钻井效 率和安全性。
ABCD
测斜施工
在钻孔施工过程中，定期进行测斜施工，了解钻 孔的角度变化情况。
纠偏施工
在进行纠偏措施后，进行纠偏施工，对钻孔进行 修正，使其符合设计要求。
定向井的完井施工
完井施工准备
完成钻孔施工后，进行完井施工准备， 包括设备撤离、场地清理等工作。
定向井基本知识及防碰知识
防碰技术措施及要求
每次测斜后要及时计算、绘图，并向下做200米预算。特别是要分析井眼轨迹发展趋势。 测斜数据必须每天及时汇报，防碰距离小于15米每天必须汇报防碰距离。防碰距离小于3米必须停钻汇报技术办公室。 任何人不得有防碰侥幸思想。
防碰技术措施及要求
在老井场施工的井，要求测量单位在测量井口坐标时，必须对井场老井井口坐标进行复测，并提供复测的井口坐标，确保新老井口坐标位于同一次测量的系统误差内。
丛式井井架前拖距离必须≥6米，井场有老井的前拖距离尽量≥8米，在预算时对防碰有困难的井应适当增大拖距。在大井组施工时井架每前拖三口井，应对大门方向和井口坐标进行复测。
防碰技术措施及要求
大位移井施工注意要领
水平位移大的井，造斜点应浅，以减少定向施工的工作量。 大位移井设计应考虑控制最大井斜，井斜太大井壁磨阻大，易发生粘卡及增加完井作业难度。 大位移井施工最大井斜尽可能控制在30度以内。
防碰技术措施及要求
防碰工作是丛式定向井生产的重中之重。安全距离必须大于4米。 严格执行防碰技术措施。 遵守测斜间距规定，必要时加密测斜。 控制好直井段井斜。
靶心距（ｓｔ）:在靶区平面上,实钻井眼轴线与目标点之间的距离 。
定向井几个基本概念
反扭角（βｒ）:在使用井下动力钻具进行定向造斜或扭方位时,动力钻具启动前的工具面与启动后且加压钻进时的工具面之间的夹角。反扭角总是使工具面逆时针转动。
工具面:在造斜钻具组合中,由弯曲工具的两个轴线所决定的平面。
工具弯角（θｂ）:在造斜钻具组合中,拐弯处上下两段的轴线间的夹角。
定向井几个基本概念
定向井几个基本概念
STEP5
STEP4
STEP3
STEP2
STEP1
定向井基础
定向侧钻是在已钻主井眼内，按预定方向和要求侧钻 一口新井的工艺过程。根据侧钻的目的可分为纠斜侧钻、 避开落鱼侧钻、二次完井侧钻等。根据侧钻方法可分为 套管开窗侧钻和裸眼侧钻。套管开窗侧钻又有套管段铣 和斜向器开窗之分。
22.10.2020
-----精品文档------
8
按一个井场或平台钻井数可分为：
定向井工艺
22.10.2020
-----精品文档------
1
目录
一、定向井基本知识
二、水平井简介
三、定向井技术要求和注意事项
四、螺杆钻具
22.10.2020
-----精品文档------
2
一、定向井基本知识
22.10.2020
-----精品文档------
3
一、定向井基本知识
（一）、定向井的应用： 定向井的应用归纳起来有以下几个方面：
22.10.2020
-----精品文档------
5
按设计井眼轴线形状分：
1、两维定向井：是指井眼轴线形状只 在某个铅垂平面上变化的定向井，它们的井 斜角是变化的，而方位角是不变的。
2、三维定向井：是指井眼轴线超出某 一铅垂平面而在三维空间中变化的定向井。 三维定向井既有井斜变化，又有方位角的变 化。三维定向井又可分为三维纠偏井和三维 绕障井。
22.10.2020
-----精品文档------
11
二、定向井设计
（一）、井身剖面的设计原则
1、能实现钻定向井的目的；
2、应尽可能利用地层的自然造斜规律；
3、在选择造斜点、井眼曲率、最大井斜角等参数时， 应有利于钻井、采油和修井作业；
4、在满足钻井目的的前提下，力求使设计的全井斜 井深最短，有利于安全、优质、快速钻井，降低钻井成本；
22.10.2020
-----精品文档------
8
按一个井场或平台钻井数可分为：
定向井工艺
22.10.2020
-----精品文档------
1
目录
一、定向井基本知识
二、水平井简介
三、定向井技术要求和注意事项
四、螺杆钻具
22.10.2020
-----精品文档------
2
一、定向井基本知识
22.10.2020
-----精品文档------
3
一、定向井基本知识
（一）、定向井的应用： 定向井的应用归纳起来有以下几个方面：
22.10.2020
-----精品文档------
5
按设计井眼轴线形状分：
1、两维定向井：是指井眼轴线形状只 在某个铅垂平面上变化的定向井，它们的井 斜角是变化的，而方位角是不变的。
2、三维定向井：是指井眼轴线超出某 一铅垂平面而在三维空间中变化的定向井。 三维定向井既有井斜变化，又有方位角的变 化。三维定向井又可分为三维纠偏井和三维 绕障井。
22.10.2020
-----精品文档------
11
二、定向井设计
（一）、井身剖面的设计原则
1、能实现钻定向井的目的；
2、应尽可能利用地层的自然造斜规律；
3、在选择造斜点、井眼曲率、最大井斜角等参数时， 应有利于钻井、采油和修井作业；
4、在满足钻井目的的前提下，力求使设计的全井斜 井深最短，有利于安全、优质、快速钻井，降低钻井成本；
定向井钻井基础知识
定向井钻井基础提纲（一）为什么要钻定向井？（二）定向井的基本概念（三）定向作业专业术语（四）井眼轴线的计算方法（五）定向井轨迹防碰（一）、为什么要钻定向井？1、在海洋钻井平台上钻丛式定向井。
控制较大面积的油气构造。
生产设施集中在平台上，节省建造平台费用。
2、勘探和开发近海岸油气田。
使钻井定向弯曲，钻达海底油气层，节约海上钻井平台的建设费用。
3、用定向井控制断层，查明油水界面或断层面的位置(c)4、避开地表障碍物，勘探和开发障碍物下方的油气田。
5、纠正已斜的井眼或绕过井内落鱼而进行侧钻。
6、打定向井探采盐丘突起下部的油气层。
含油构造有时与盐丘构造共生，部分盐丘可能直接覆盖在油藏上面，直井钻遇盐层可能导至冲蚀、钻井液漏失和腐蚀等问题。
7、井喷无法处理或油气井失火，钻定向救援井与原井衔接控制井喷或扑灭火灾。
8、钻大斜度井或水平井，防止气锥和水锥问题；增加井眼在产层中的延伸长度；增大平台的泄流面积，在裂缝性油藏9、供水井。
钻多孔底定向井多次穿过含水裂隙或沿含水裂隙钻单孔底定向井，可增加出水量。
10、开发地壳深部“干热岩”体的能量。
钻两口定向井，用水力压裂法使两井连通，形成一个地下热仓和封闭回路，用—口井向下注冷水，干热岩将冷水加热，另一口井抽出高温蒸气进行发电。
11、在煤层中钻定向排放孔抽瓦斯，保证采煤时的安全。
能钻遇多条裂缝，提高单井的产量。
12、对接连通开采可水溶性矿藏过去，在钻孔采可水溶性矿盐时，一直采用单井对流水溶采卤法，这种采卤技术存在较多缺点，如矿产回采率不足20％，卤井寿命短，产量低，采出的卤水浓度低而且不稳定等。
双井对接连通水溶采卤可克服上述一系列缺点。
数十年来，盐业系统探索了几种使两井能连通的方法(压裂法，自然溶通法等)，但并不是很理想，采用定向钻进技术实现两井对接、三井对接甚至更多的井眼对接，极大地提高采盐卤水量。
（二）定向井的基本概念1、定义定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。
定向井基础
坐标换算公式如下：
△X= Xb- Xa
△Y= Yb- Ya
计算出△X、△Y的正负数值后确定目标所在的象限。然后计算方位的 精确值。
位移
S= △X2+△Y2
Φ20=2a0r/9c/t27g△Y/△X(以上图为例)。
13
二、剖面设计中有关因素的选择
1、 造斜点的选择：
（1） 造斜点应选择在比较稳定的地层，避 免在岩石破碎带，漏失地层，流砂层或容易坍塌 等复杂地层定向造斜，以免出现井下复杂情况， 影响定向施工。
（三）井身剖面设计的内容和步骤：
一般情况下，在给定的设计条件有： 地面井位坐标、目标点坐标和目的层垂直深度， 井底垂深。根据这些基本参数，通过坐标换算， 可计算出设计方位角和设计水平位移。
1、选择剖面类型；
2、确定造斜率和降斜率，选择造斜点；
3、求得剖面上的未知参数，一般情况下这个 未知数是全井的最大井斜角；
2、中斜度定向井：设计的最大井斜角在15度至45度之间， 钻进时井斜、方位较易控制，钻井难度相对不大。是使 用最多的一种。
3、大斜度定向井：设计的最大井斜角在46度至85度之间， 其斜度大、水平位移大，增加了钻井难度和成本。
4、水平井：设计的最大井斜角在86度至120度之间，并沿
（近）水平方向钻进一定长度的井。根据造斜井段的曲
此外，因气候限制，如寒冷或沙漠地
区，亦可利用丛式井开采油气，以利于集
输的20保20/9温/27 和油井的管理。
4
(二)、定向井的分类：
l 按段制分：
常规定向井可分为二、三、四、五段
，两段制是指在一口定向井中仅含有直井段、
增斜井段的定向井。三段制是指在一口定向井
中由直井段、增斜井段、稳斜井段三个井段组
定向井基本知识
The directional well1. 定向井的基本概念：定向井是钻井专业术语，是指按照事先设计的具有井斜和方位变化的轨道钻进的井。
其剖面主要有三类：(1)两段型：垂直段+造斜段；(2)三段型：垂直段+造斜段+稳斜段；(3)五段型：上部垂直段+造斜段+稳斜段+降斜段+下部垂直段。
水平井是定向井的一种，一般的油井是垂直或倾斜贯穿油层，通过油层的井段比较短。
而水平井是在垂直或倾斜地钻达油层后，井筒转达接近于水平，以与油层保持平行，得以长井段的在油层中钻进直到完井。
Advantage: 有利于多采油，油层中流体流入井中的流动阻力减小，生产能力比普通直井、斜井生产能力提高几倍。
2.定向井的基本应用：地面限制：油田埋藏在高山、城镇、森林、沼泽海洋、湖泊、河流等地貌复杂的地下，或井场设置和搬家安装碰到障碍时，通常在他们附近钻定向井。
地下地质条件要求：用直井难以穿过的复杂层、盐丘和断层等，常采用定向井。
如：安718段块的井漏、二连地区巴音区块的井，自然方位120-150度。
钻井技术需要：遇到井下事故无法处理或不易处理时，常采用定向井技术。
如：掉钻头、断钻具、卡钻等。
经济有效的勘探开发油气藏的需要：ⅰ原井钻探落空，或钻通油水边界和气顶时，可在原井眼内侧钻定向井。
ⅱ遇多层系或断层断开的油气藏，可用一口定向井钻穿多组油气层。
ⅲ对于裂缝性油气藏可钻水平井穿遇更多裂缝、低渗透性地层、薄油层都可钻水平井，提高单井产量和采收率。
ⅳ在高寒、沙漠、海洋等地区，可用丛式井开采油气。
3. 定向井基本分类：按设计井眼轴线形状分：ⅰ两维定向井：井眼轴线在某个铅垂平面上变化的定向井，井斜变化，方位不变化。
ⅱ三维定向井：井眼轴线在三维空间变化的定向井，井斜变化，方位变化。
可分为：三维纠偏井和三维绕障井。
按设计最大井斜角分：ⅰ低斜度定向井：井斜小于15度，钻井时井斜、方位不易控制，钻井难度大。
ⅱ中斜度定向井：井斜在15-45度之间，钻井时井斜、方位易控制，钻井难度相对较小，是使用最多的一种。
定向井基础知识123文档
一、概念部分1、定向井：一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井，统称为定向井。
2、井深：井眼轴线上任一点，到井口的井眼长度，称为该点的井深，单位为“米”。
3、井斜（°）：井眼轴线上任一点的井眼方向线与通过该点的重力线之间的夹角，称为该点的井斜角，单位为“度”。
4、方位（°）：在以井眼轴线上任一点为原点的平面坐标系中，以通过该点的正北方向线为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角称为该点的方位角，单位为“度”。
5、垂深：井眼轴线上任一点，到井口所在水平面的距离，称为该点的垂深，单位为“米”。
6、闭合距：轨迹上某点至井口的距离在水平面投影的长度。
7、水平位移：井眼轨迹上任一点，与井口铅直线的距离，称为该点的水平位移，也称为该点的闭合距，单位为“米”。
8、视位移：水平位移在设计方位线上的投影长度，称为视位移，是绘制垂直投影图重要参数，单位为“米”。
9、闭合方位：某点从正北方向顺时针转至井口与井底的水平投影的夹角。
10、造斜率：表示造斜工具的造斜能力，常用“°/100m”表示。
井斜变化率：单位井段内井斜角的变化速度称为“井斜变化率”，常用“°/100m”表示。
11、方位变化率：单位井段内方位角的变化速度称为“井斜变化率”，常用“°/100m”表示。
12、全角变化率K（狗腿度）：指的是单位井段内井眼钻进的方向在三维空间内的角度变化，它既包含了井斜角的变化又包含着方位角的变化。
常用“°/100m”表示。
靶点（目标点）：设计规定的、需要钻达的地层位置，称为靶点。
13、工具面（Tool Face）：在造斜钻具组合中，造斜工具弯曲方向线与井眼轴线构成的平面称为工具面。
14、工具面角：分为磁边工具面角和高边工具面角；磁边工具面角：以正北方向线为基准.高边工具面角：以井眼方位线为基准。
定向井的基础知识
– 几种叫法：井眼曲率也称为全角变化率，又称狗腿严 重度(简称为狗腿度)，都是同一个概念，是指单位长度 井段内狗腿角的大小。
– 井眼曲率计算方法: 有公式计算法 、查图法、图解法、 查表法和尺算法等五种。后四种皆来源于公式计算法。 公式计算法又可分为三套。
井眼曲率及其计算
• 第一套计算公式： • 根据空间微分几何原理推导，可得：
K
d
dL
• 以增量代替微分，以相邻二测点 间的井斜方位角变化值（Δφ ）与 二测点间井段长度（ΔL）的比值 来表示井斜方位变化率的。
• 求得的乃是该测段的平均井斜方 位变化率：
K
L
井眼轴线形状的图示法
• 三维坐标图示 法： – 井眼轴限的 特点：形状 复杂，结构 简单。无法 给人以立体 感。 – 需要采用辅 助面增强立 体感。 – 只在特殊时 候采用。
真方位角＝磁方位角＋东磁偏角
真方位角＝磁方位角－西磁偏角
不准确的说法：“地北与磁北 之间的差值，称为磁偏 角”“以地球北极为准，磁北 在其右边的为东磁偏角，……”
井眼轨迹的基本参数
• 磁偏角
– 磁篇角地图：
井眼轨迹的基本参数
• 象限角
– 井斜方位角还有另一种 表示方式，称“象限角” 它是指井斜方位线与正 北方位线或与正南方位 线之间的夹角。象限角 在 0～90度之间变化。 书写时需注明所在的象 限，如N67.5°W。
– 2. 井眼轴线投影到水平面上以后，过其上每一点作投影线的切线， 该切线向井眼前进方向延伸部分，即为该点的井眼方位线，或称 井斜方位线。
– 上述1和2两个定义，是相同的，都是正确的。 – 以正北方位线为始边，顺时针方向旋转到井眼方位线（井斜方位
线）上所转过的角度，即井眼方位角。注意，正北方位线是指地 理子午线沿正北方向延伸的线段。所以正北方位线和井眼方位线 也都是有向线段，都可以用矢量表示。
– 井眼曲率计算方法: 有公式计算法 、查图法、图解法、 查表法和尺算法等五种。后四种皆来源于公式计算法。 公式计算法又可分为三套。
井眼曲率及其计算
• 第一套计算公式： • 根据空间微分几何原理推导，可得：
K
d
dL
• 以增量代替微分，以相邻二测点 间的井斜方位角变化值（Δφ ）与 二测点间井段长度（ΔL）的比值 来表示井斜方位变化率的。
• 求得的乃是该测段的平均井斜方 位变化率：
K
L
井眼轴线形状的图示法
• 三维坐标图示 法： – 井眼轴限的 特点：形状 复杂，结构 简单。无法 给人以立体 感。 – 需要采用辅 助面增强立 体感。 – 只在特殊时 候采用。
真方位角＝磁方位角＋东磁偏角
真方位角＝磁方位角－西磁偏角
不准确的说法：“地北与磁北 之间的差值，称为磁偏 角”“以地球北极为准，磁北 在其右边的为东磁偏角，……”
井眼轨迹的基本参数
• 磁偏角
– 磁篇角地图：
井眼轨迹的基本参数
• 象限角
– 井斜方位角还有另一种 表示方式，称“象限角” 它是指井斜方位线与正 北方位线或与正南方位 线之间的夹角。象限角 在 0～90度之间变化。 书写时需注明所在的象 限，如N67.5°W。
– 2. 井眼轴线投影到水平面上以后，过其上每一点作投影线的切线， 该切线向井眼前进方向延伸部分，即为该点的井眼方位线，或称 井斜方位线。
– 上述1和2两个定义，是相同的，都是正确的。 – 以正北方位线为始边，顺时针方向旋转到井眼方位线（井斜方位
线）上所转过的角度，即井眼方位角。注意，正北方位线是指地 理子午线沿正北方向延伸的线段。所以正北方位线和井眼方位线 也都是有向线段，都可以用矢量表示。
定向井基本知识
定向井基本概念1、定向井：一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定距离的井。
2、井深：井眼轴线上任一点，到井口的井眼长度，称为该点的井深，也称为该点的测量井深，或斜深。
3、垂深：井眼轴线上任一点，到井口所在水平面的距离。
4、水平位移：井眼轨迹上任一点，与井口铅直线的距离。
5、视平移：水平位移在设计方位线上的投影长度。
6、井斜角：井眼轴线上任一点的井眼方向线，与通过该点的重力线之间的夹角。
7、最大井斜角：全井井斜角的最大值。
8、方位角：在以井眼轨迹上任一点为原点的平面坐标系中，以通过该点的正北方向线为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线，所转的角度称为该点的方位角。
9、造斜点：在定向井中，开始定向造斜的位置叫造斜点，通常以开始定向造斜的井深表示。
10、井斜变化率：单位井段内，井斜角的改变速度，称为井斜变化率。
通常以两测点间井斜角的变化量与两测点间井段的长度的比值表示。
11、方位变化率：单位井段内方位角的变化值称为方位变化率。
通常以两测点间方位角的变化量与两测点间井段长度的比值表示。
12、造斜率：造斜率表示了造斜工具的造斜能力。
其值等于用该造斜工具所钻出的井段的井眼曲率。
13、增（降）斜率：指的是增（降）斜井段的井斜变化率；其井斜变化为正值时为增斜率。
负值为降斜率。
14、全角变化率：指的是在单位井段内，井眼前进的方向在三维空间内的角度变化。
15、增斜段：井斜角随井深增加的井段。
16、稳斜段：井斜角保持不变的井段。
17、降斜段；井斜角随着井深的增加而逐渐减小的井段。
18、目标点：设计规定的必须钻达的地层位置。
19、靶区半径：允许实钻井眼轨迹偏离设计目标点的水平距离。
20、靶心距：在靶区平面上，实钻井眼轴线与目标点之间的距离。
21、工具面：造斜钻具组合中，由弯曲工具的两个轴线所决定的那个平面。
22、反扭角：使用井底马达带弯接头进行定向造斜和扭方位时，动力钻具启动前的工具面与启动后且加压钻进时的工具面之间的夹角，称为反扭角，反扭角总是使工具面逆时针转动。
定向井知识培训
定向井知识培训一、定向井概念及分类定向井是指在油气勘探开发过程中，通过特殊的调控手段，改变井眼方向，使其在地层中具有一定的倾角和方向性。
定向井的分类主要包括定向钻井、水平井和多级水平井。
1. 定向钻井：是指在一般的垂直钻井方法之外，通过使用特殊的工具和技术来改变井眼方向，以实现在地层中特定目的的定向进尺。
2. 水平井：是指井眼地表段与地层接触平面倾角大于70度度的井。
3. 多级水平井：是指在水平井井身的不同深度段中开钻多个水平段。
定向井的分类主要是根据井眼的倾角和方向来划分的，不同的类型适用于不同的地质情况和开发目的。
二、定向井的优势1. 提高产量：通过定向井技术，可以最大限度的利用地层中的储集层，提高油气产量。
2. 降低成本：定向井可以减少钻井井眼数目，降低钻井成本。
3. 减少地表占地面积：通过定向井技术可以在一个地表场地上钻探多口钻井井眼，减少地表占地面积。
4. 提高勘探开发成功率：通过定向井技术可以钻探到难以到达的地层，提高勘探开发成功率。
三、定向井的主要工具和装备1. 定向井测井工具：包括测斜仪、磁探仪、地质定位仪等，用于测量井眼的倾角方向等。
2. 定向井钻头：包括定向导向钻头、下扩钻头、水平井磨岩钻头等，用于指导井眼方向并进行地层钻进作业。
3. 定向井钻探平台：包括双鼓式平台、三脚架平台等，用于安装井下工具，钻井作业和管柱下入等。
四、定向井施工流程1. 钻前准备：确定定向井的设计方案和目的、选型选用作业所需的工具设备。
2. 定向井井眼测斜：通过使用定向井测井工具，对井眼进行测斜，确定钻井方向。
3. 定向井导向钻进：采用定向井钻头和测斜工具对钻井方向进行调整，并进行定向钻进。
4. 定向井水平段钻进：根据地质要求，对水平段进行钻探并进行完井作业。
5. 定向井压裂和产出：通过定向井工具进行裸眼压裂或水平井砂浆封隔并进行产出。
五、定向井安全注意事项1. 定向井工作时应按照相应的安全操作规程进行作业，避免钻井事故的发生。
