四相五线步进电机有哪些型号
步进电机是一种电动机，它通过每步旋转一个固定的角度来执行离散的运动，通常被广泛应用于各种自动化设备中。

四相五线步进电机是一种常见的步进电机类型，其结构和特性在不同型号之间略有差异，下面将介绍几种常见的四相五线步进电机型号。

1.NEMA 17： NEMA 17是一种标准规格的四相五线步进电机，其外形尺寸为42mm
x 42mm。

通常用于3D打印机、数控机床等设备中，具有较好的精度和扭矩表现。

2.42BYG： 42BYG步进电机是一类直径为42mm的四相五线步进电机，在机械精度
和工作效率方面表现优异，常见于自动化设备和医疗器械中的应用。

3.NEMA 14： NEMA 14是一种较小尺寸的四相五线步进电机，外形尺寸为35.5mm
x 35.5mm。

尽管体积较小，但其高扭矩和低噪音的特点使其适用于一些空间受限
的场合。

4.17HS： 17HS型号是一种直径为42mm的四相五线步进电机，具有较稳定的性能
和较高的可靠性，常见于自动门控制系统、机器人等领域。

5.NEMA 23： NEMA 23是一种大尺寸的四相五线步进电机，外形尺寸为57mm x
57mm。

适用于需要承受较大负载和高精度要求的工业设备，如自动化生产线、激光切割机等。

通过以上介绍，可以看出四相五线步进电机在不同型号中都拥有各自的特点和适用领域。

选择适合的型号取决于具体的应用需求，包括所需扭矩、精度要求、空间限制等因素。

在实际应用中，应根据具体情况选择最合适的步进电机型号，以确保设备的稳定性和性能表现。

1。

步进电机四相五线
步进电机是一种常见的电机类型，广泛应用于各种自动化系统中。

其中，四相五线步进电机是一种常用的步进电机类型，具有较好的性能和稳定性。

本文将介绍步进电机四相五线的基本原理、工作方式和应用领域。

步进电机四相五线由四个相位线圈组成，每个线圈分别为A相、B相、C相和D 相。

这四个线圈之间是相互独立的，通过合理地控制电流流过这些线圈，可以实现步进电机的准确控制。

与其他类型的步进电机相比，四相五线步进电机在控制上更加简单和灵活。

四相五线步进电机的工作原理是通过改变每个线圈的通电顺序和电流方向来实现电机的旋转。

通过依次通电不同的线圈，可以使步进电机按照一定的步数和方向旋转。

这种控制方式可以实现非常精确的位置控制，适用于需要高精度定位的应用场景。

在应用领域方面，步进电机四相五线被广泛应用于打印机、数控机床、3D打印机、机器人等自动化设备中。

由于其结构简单、控制方便和精度高的特点，四相五线步进电机可以满足各种复杂系统的控制需求，提高系统的稳定性和可靠性。

总的来说，步进电机四相五线是一种性能稳定、控制简单、精度高的电机类型，适用于各种自动化系统中的位置控制和定位任务。

在未来的发展中，随着自动化技术的不断进步，步进电机四相五线将继续发挥重要作用，为各种应用领域提供高效、精准的控制方案。

1。

四相五线步进电机驱动原理
步进电机是一种将电脉冲信号转换为机械旋转运动的电机，具有结构简单、控制方便、精度高等优点，因此被广泛应用于各种自动化设备中。

四相五线步进电机是其中一种常见类型，其驱动原理相对简单，下面将对其进行介绍。

首先，四相五线步进电机由电机主体和控制驱动电路组成。

电机主体包括定子和转子，定子上布有4组线圈（称为相），每组线圈都与控制驱动电路相连。

控制驱动电路通过周期性地改变电流流向和大小来控制电机旋转。

在四相五线步进电机中，每相线圈都与控制驱动电路的输出端口相连。

控制驱动电路通过向每相线圈施加不同的电流信号来控制电机旋转方向和步距。

常见的控制方式包括单相励磁、双相励磁和全相励磁。

在单相励磁方式下，控制驱动电路依次激活每一相线圈，使其产生磁场，从而驱动电机旋转。

在双相和全相励磁方式下，同时激活两相及全部相线圈，以增加驱动力矩和稳定性。

步进电机的驱动原理基于这样的工作机制：通过改变线圈的电流方向和大小，可以使电机产生磁场旋转，从而带动转子转动。

通过适时地改变电流信号，可以控制电机按特定的步距旋转，实现精确的位置控制。

同时，步进电机具有较高的定位精度和速度响应，适用于需要精确控制运动的场合。

其工作原理简单清晰，易于控制，适用于各种自动控制系统和精密设备中。

总的来说，四相五线步进电机通过控制驱动电路向不同相线圈施加电流信号，实现精确的旋转运动控制。

其驱动原理基于电磁学和控制理论，具有结构简单、控制方便、精度高的特点，是自动化设备中重要的执行元件之一。

1。

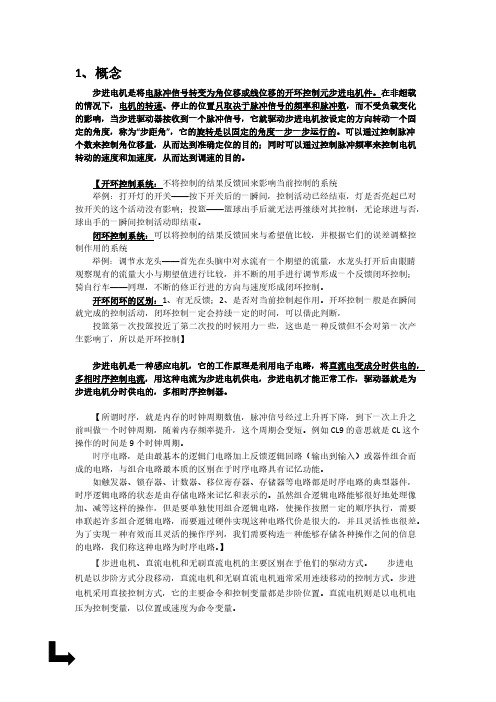

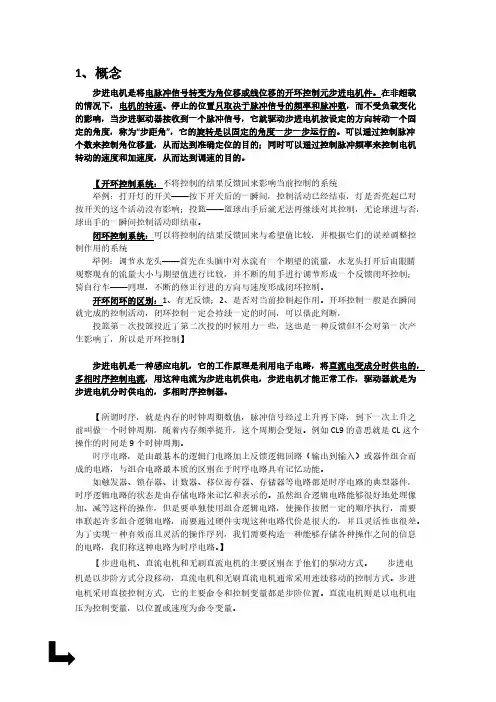

1、概念步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

【开环控制系统：不将控制的结果反馈回来影响当前控制的系统举例：打开灯的开关——按下开关后的一瞬间，控制活动已经结束，灯是否亮起已对按开关的这个活动没有影响；投篮——篮球出手后就无法再继续对其控制，无论球进与否，球出手的一瞬间控制活动即结束。

闭环控制系统：可以将控制的结果反馈回来与希望值比较，并根据它们的误差调整控制作用的系统举例：调节水龙头——首先在头脑中对水流有一个期望的流量，水龙头打开后由眼睛观察现有的流量大小与期望值进行比较，并不断的用手进行调节形成一个反馈闭环控制；骑自行车——同理，不断的修正行进的方向与速度形成闭环控制。

开环闭环的区别：1、有无反馈；2、是否对当前控制起作用。

开环控制一般是在瞬间就完成的控制活动，闭环控制一定会持续一定的时间，可以借此判断，投篮第一次投篮投近了第二次投的时候用力一些，这也是一种反馈但不会对第一次产生影响了，所以是开环控制】步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

【所谓时序，就是内存的时钟周期数值，脉冲信号经过上升再下降，到下一次上升之前叫做一个时钟周期，随着内存频率提升，这个周期会变短。

例如CL9的意思就是CL这个操作的时间是9个时钟周期。

时序电路，是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。

4相5线步进电机原理
4相5线步进电机是一种常见的步进电机类型。

它的原理是通
过电流的变化来驱动电机的转动。

在电机内部，有4个线圈，分别被标记为A、B、C和D。

这
些线圈被连接到外部的电源，并且根据一定的模式循环通电和断电。

在每个电流通路中，只有两个线圈被激活，例如A和B线圈。

此时，电流会通过这两个线圈，而其他两个线圈则没有电流通过。

这会导致电机中的磁场发生变化。

当电流通过线圈A和B时，会在电机内部产生一个磁场，使
得电机的转子朝特定的方向旋转一步。

之后，电流会切换到线圈B和C，继续推动转子旋转一步。

通过不断循环这个过程，电机可以以一定的角度逐步旋转。

这就是为什么它被称为“步进电机”的原因。

为了控制步进电机的旋转速度和方向，需要使用一个驱动器电路。

驱动器电路通常接收外部的控制信号，并根据信号的变化来控制电流的流动。

通过这种方式，我们可以精确地控制步进电机的转动，使其能够在各种应用中发挥作用，例如打印机、机器人和CNC机床等。

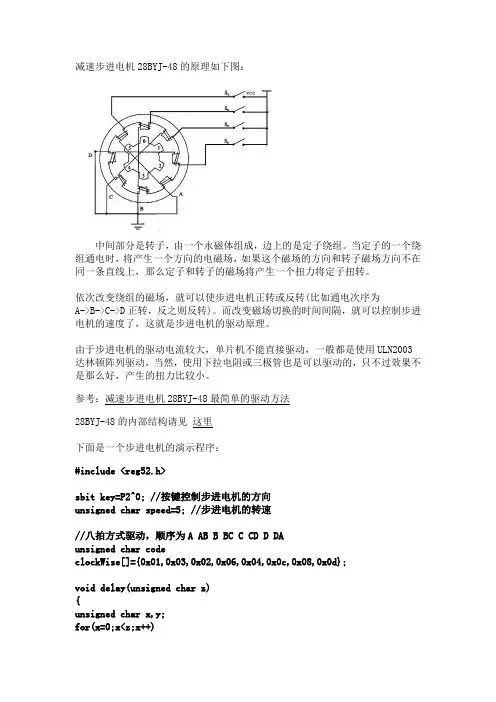

减速步进电机28BYJ-48的原理如下图：中间部分是转子，由一个永磁体组成，边上的是定子绕组。

当定子的一个绕组通电时，将产生一个方向的电磁场，如果这个磁场的方向和转子磁场方向不在同一条直线上，那么定子和转子的磁场将产生一个扭力将定子扭转。

依次改变绕组的磁场，就可以使步进电机正转或反转(比如通电次序为A->B->C->D正转，反之则反转)。

而改变磁场切换的时间间隔，就可以控制步进电机的速度了，这就是步进电机的驱动原理。

由于步进电机的驱动电流较大，单片机不能直接驱动，一般都是使用ULN2003达林顿阵列驱动，当然，使用下拉电阻或三极管也是可以驱动的，只不过效果不是那么好，产生的扭力比较小。

参考：减速步进电机28BYJ-48最简单的驱动方法28BYJ-48的内部结构请见这里下面是一个步进电机的演示程序：#include <reg52.h>sbit key=P2^0; //按键控制步进电机的方向unsigned char speed=5; //步进电机的转速//八拍方式驱动，顺序为A AB B BC C CD D DAunsigned char codeclockWise[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x0d};void delay(unsigned char z){unsigned char x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void main(){unsigned char i;while(1){for(i=0;i<8;i++){if(key) //按键未按下，正转{P0=clockWise[i];delay(speed);}else //按键按下，反转{P0=clockWise[8-i];delay(speed);}}}}Proteus仿真图及Keil源文件下载：/filebox/down/fc/79bf41133cc59eaf2ca9531a5382557 b/835705302/blog/item/7d9eb519397d7e1d34fa4148.html。

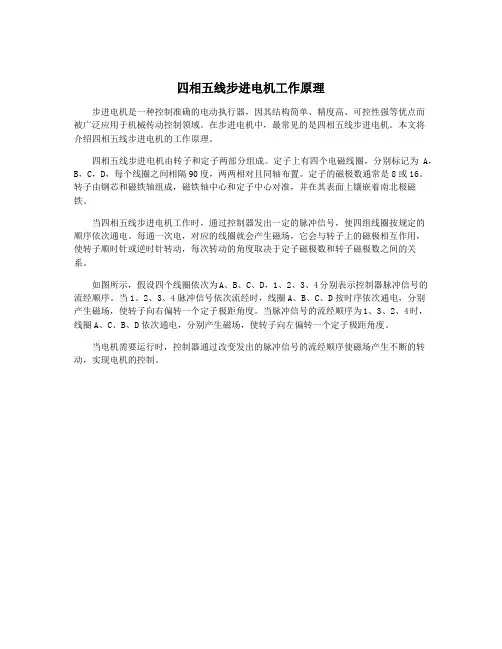

四相五线步进电机工作原理
步进电机是一种控制准确的电动执行器，因其结构简单、精度高、可控性强等优点而
被广泛应用于机械传动控制领域。

在步进电机中，最常见的是四相五线步进电机。

本文将
介绍四相五线步进电机的工作原理。

四相五线步进电机由转子和定子两部分组成。

定子上有四个电磁线圈，分别标记为A，B，C，D，每个线圈之间相隔90度，两两相对且同轴布置。

定子的磁极数通常是8或16。

转子由钢芯和磁铁轴组成，磁铁轴中心和定子中心对准，并在其表面上镶嵌着南北极磁
铁。

当四相五线步进电机工作时，通过控制器发出一定的脉冲信号，使四组线圈按规定的
顺序依次通电。

每通一次电，对应的线圈就会产生磁场，它会与转子上的磁极相互作用，
使转子顺时针或逆时针转动，每次转动的角度取决于定子磁极数和转子磁极数之间的关
系。

如图所示，假设四个线圈依次为A、B、C、D，1、2、3、4分别表示控制器脉冲信号的流经顺序。

当1、2、3、4脉冲信号依次流经时，线圈A、B、C、D按时序依次通电，分别
产生磁场，使转子向右偏转一个定子极距角度。

当脉冲信号的流经顺序为1、3、2、4时，线圈A、C、B、D依次通电，分别产生磁场，使转子向左偏转一个定子极距角度。

当电机需要运行时，控制器通过改变发出的脉冲信号的流经顺序使磁场产生不断的转动，实现电机的控制。

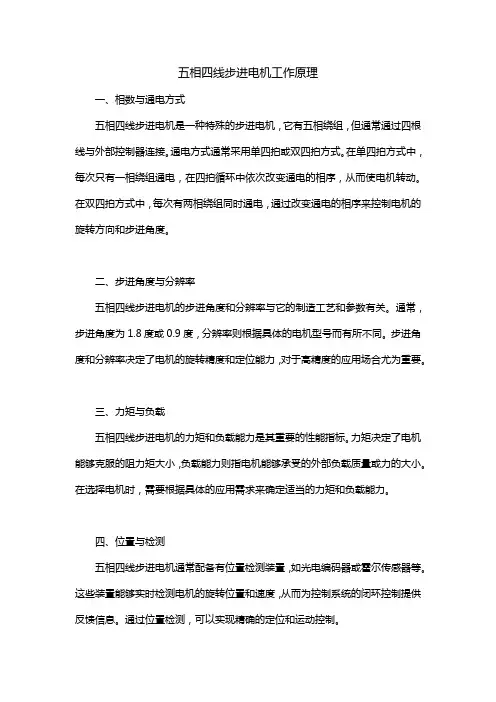

五相四线步进电机工作原理一、相数与通电方式五相四线步进电机是一种特殊的步进电机，它有五相绕组，但通常通过四根线与外部控制器连接。

通电方式通常采用单四拍或双四拍方式。

在单四拍方式中，每次只有一相绕组通电，在四拍循环中依次改变通电的相序，从而使电机转动。

在双四拍方式中，每次有两相绕组同时通电，通过改变通电的相序来控制电机的旋转方向和步进角度。

二、步进角度与分辨率五相四线步进电机的步进角度和分辨率与它的制造工艺和参数有关。

通常，步进角度为1.8度或0.9度，分辨率则根据具体的电机型号而有所不同。

步进角度和分辨率决定了电机的旋转精度和定位能力，对于高精度的应用场合尤为重要。

三、力矩与负载五相四线步进电机的力矩和负载能力是其重要的性能指标。

力矩决定了电机能够克服的阻力矩大小，负载能力则指电机能够承受的外部负载质量或力的大小。

在选择电机时，需要根据具体的应用需求来确定适当的力矩和负载能力。

四、位置与检测五相四线步进电机通常配备有位置检测装置，如光电编码器或霍尔传感器等。

这些装置能够实时检测电机的旋转位置和速度，从而为控制系统的闭环控制提供反馈信息。

通过位置检测，可以实现精确的定位和运动控制。

五、控制与驱动五相四线步进电机的控制与驱动是实现其正常工作的关键环节。

控制器根据指令和输入信号来控制电机的通电状态和通电顺序，从而实现电机的旋转和停止。

在驱动过程中，控制器还需要对电机的状态进行监测，并根据需要调整电机的通电状态，以保持电机的稳定运行。

常用的控制器有单片机、DSP等数字控制器和专用驱动器等。

驱动器的作用是将控制器输出的信号放大后驱动电机，提供足够的电流使电机正常运转。

同时，驱动器还承担过流保护、短路保护等功能，确保电机的安全运行。

总之，五相四线步进电机的工作原理涉及到多个方面，包括相数与通电方式、步进角度与分辨率、力矩与负载、位置与检测以及控制与驱动等。

掌握这些原理有助于更好地理解和应用步进电机，实现精确的运动控制和高性能的定位系统。

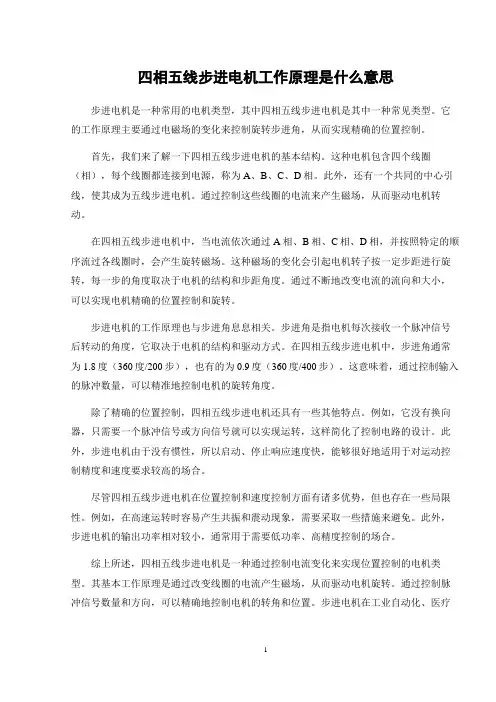

四相五线步进电机工作原理是什么意思步进电机是一种常用的电机类型，其中四相五线步进电机是其中一种常见类型。

它的工作原理主要通过电磁场的变化来控制旋转步进角，从而实现精确的位置控制。

首先，我们来了解一下四相五线步进电机的基本结构。

这种电机包含四个线圈（相），每个线圈都连接到电源，称为A、B、C、D相。

此外，还有一个共同的中心引线，使其成为五线步进电机。

通过控制这些线圈的电流来产生磁场，从而驱动电机转动。

在四相五线步进电机中，当电流依次通过A相、B相、C相、D相，并按照特定的顺序流过各线圈时，会产生旋转磁场。

这种磁场的变化会引起电机转子按一定步距进行旋转，每一步的角度取决于电机的结构和步距角度。

通过不断地改变电流的流向和大小，可以实现电机精确的位置控制和旋转。

步进电机的工作原理也与步进角息息相关。

步进角是指电机每次接收一个脉冲信号后转动的角度，它取决于电机的结构和驱动方式。

在四相五线步进电机中，步进角通常为1.8度（360度/200步），也有的为0.9度（360度/400步）。

这意味着，通过控制输入的脉冲数量，可以精准地控制电机的旋转角度。

除了精确的位置控制，四相五线步进电机还具有一些其他特点。

例如，它没有换向器，只需要一个脉冲信号或方向信号就可以实现运转，这样简化了控制电路的设计。

此外，步进电机由于没有惯性，所以启动、停止响应速度快，能够很好地适用于对运动控制精度和速度要求较高的场合。

尽管四相五线步进电机在位置控制和速度控制方面有诸多优势，但也存在一些局限性。

例如，在高速运转时容易产生共振和震动现象，需要采取一些措施来避免。

此外，步进电机的输出功率相对较小，通常用于需要低功率、高精度控制的场合。

综上所述，四相五线步进电机是一种通过控制电流变化来实现位置控制的电机类型。

其基本工作原理是通过改变线圈的电流产生磁场，从而驱动电机旋转。

通过控制脉冲信号数量和方向，可以精确地控制电机的转角和位置。

步进电机在工业自动化、医疗设备、机械设备等领域有着广泛的应用前景，为自动化控制系统提供了一种有效的驱动方式。
