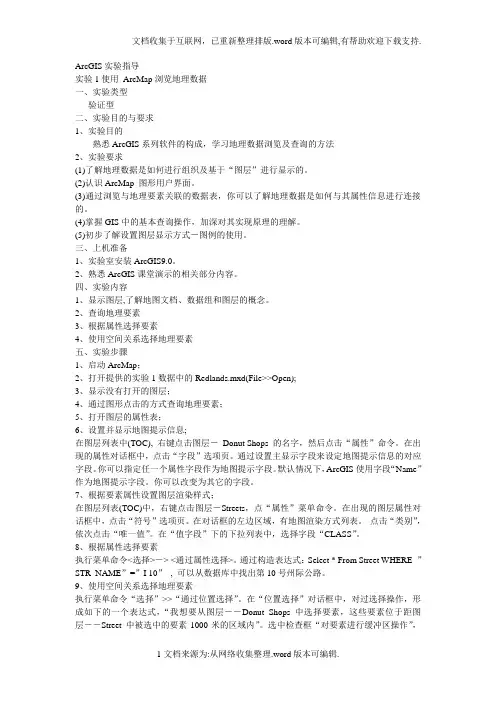

ArcGIS实验指导实验1使用ArcMap浏览地理数据一、实验类型验证型二、实验目的与要求1、实验目的熟悉ArcGIS系列软件的构成，学习地理数据浏览及查询的方法2、实验要求(1)了解地理数据是如何进行组织及基于“图层”进行显示的。

(2)认识ArcMap 图形用户界面。

(3)通过浏览与地理要素关联的数据表，你可以了解地理数据是如何与其属性信息进行连接的。

(4)掌握GIS中的基本查询操作，加深对其实现原理的理解。

(5)初步了解设置图层显示方式－图例的使用。

三、上机准备1、实验室安装ArcGIS9.0。

2、熟悉ArcGIS课堂演示的相关部分内容。

四、实验内容1、显示图层,了解地图文档、数据组和图层的概念。

2、查询地理要素3、根据属性选择要素4、使用空间关系选择地理要素五、实验步骤1、启动ArcMap；2、打开提供的实验1数据中的Redlands.mxd(File>>Open);3、显示没有打开的图层；4、通过图形点击的方式查询地理要素；5、打开图层的属性表；6、设置并显示地图提示信息;在图层列表中(TOC), 右键点击图层－Donut Shops 的名字，然后点击“属性”命令。

在出现的属性对话框中，点击“字段”选项页。

通过设置主显示字段来设定地图提示信息的对应字段。

你可以指定任一个属性字段作为地图提示字段。

默认情况下，ArcGIS使用字段“Name”作为地图提示字段。

你可以改变为其它的字段。

7、根据要素属性设置图层渲染样式；在图层列表(TOC)中，右键点击图层－Streets，点“属性”菜单命令。

在出现的图层属性对话框中，点击“符号”选项页。

在对话框的左边区域，有地图渲染方式列表。

点击“类别”，依次点击“唯一值”。

在“值字段”下的下拉列表中，选择字段“CLASS”。

8、根据属性选择要素执行菜单命令<选择>－> <通过属性选择>。

通过构造表达式：Select * From Street WHERE ”STR_NAME”=”I 10”, 可以从数据库中找出第10号州际公路。

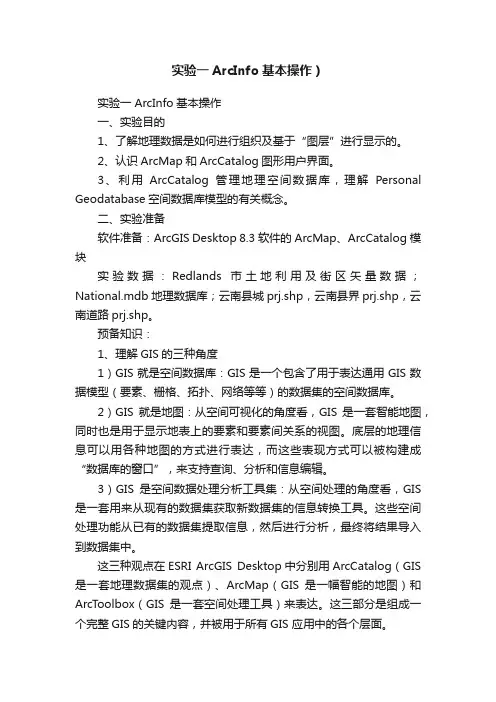

实验一ArcInfo基本操作）实验一 ArcInfo基本操作一、实验目的1、了解地理数据是如何进行组织及基于“图层”进行显示的。

2、认识ArcMap和ArcCatalog图形用户界面。

3、利用ArcCatalog管理地理空间数据库，理解Personal Geodatabase空间数据库模型的有关概念。

二、实验准备软件准备：ArcGIS Desktop 8.3软件的ArcMap、ArcCatalog模块实验数据：Redlands市土地利用及街区矢量数据；National.mdb地理数据库；云南县城prj.shp，云南县界prj.shp，云南道路prj.shp。

预备知识：1、理解GIS的三种角度1）GIS就是空间数据库：GIS是一个包含了用于表达通用GIS数据模型（要素、栅格、拓扑、网络等等）的数据集的空间数据库。

2）GIS就是地图：从空间可视化的角度看，GIS是一套智能地图，同时也是用于显示地表上的要素和要素间关系的视图。

底层的地理信息可以用各种地图的方式进行表达，而这些表现方式可以被构建成“数据库的窗口”，来支持查询、分析和信息编辑。

3）GIS是空间数据处理分析工具集：从空间处理的角度看，GIS 是一套用来从现有的数据集获取新数据集的信息转换工具。

这些空间处理功能从已有的数据集提取信息，然后进行分析，最终将结果导入到数据集中。

这三种观点在ESRI ArcGIS Desktop中分别用ArcCatalog（GIS 是一套地理数据集的观点）、ArcMap（GIS是一幅智能的地图）和ArcT oolbox（GIS是一套空间处理工具）来表达。

这三部分是组成一个完整GIS的关键内容，并被用于所有GIS 应用中的各个层面。

2、ArcMap与ArcCatalogArcMap是ArcGIS Desktop中一个主要的应用程序，具有基于地图的所有功能，包括制图、地图分析和编辑。

ArcCatalog用于组织和管理所有GIS数据。

ArcGIS入门教程（3）——空间数据库管理实验三空间数据库管理
一、目的
了解地理数据库概念；熟悉地理数据库的结构和地形图的要素类；同时掌握文件地理数据库的创建、数据集的创建、要素类的创建、要素类的导入等基本过程。

二、数据
矢量Shapefile文件，包括“交通附属设置L.shp”、“公路L.shp”、“其它地貌要素L.shp”等用于数据载入的Shapefile文件数据。

三、步骤
3.1 链接文件夹
在ArcCatalog中，链接到实验三的文件夹。

图1 连接到实验三的文件夹
3.2 创建文件地理数据库
选择文件夹，创建一个文件地理数据库，不创建个人地理数据的原因，是因为个人地理数据库可能无法很好的支持中文名要素。

图2 创建一个文件型地理数据库
3.3创建要素集
选择新建的文件地理数据库，新建一个数据要素集，选择要素对应的投影坐标系。

按照表格，创建好水
系，交通等要素集
图3 创建“水系”要素集
3.4.创建要素类
在水系要素集中，创建一个要素类，填写要素类的名称，并且填写好他的要素所需的字段名称及其数据类型。

图4 创建“水系”要素的属性
四、总结与讨论
通过实际操作，熟悉和地理数据库的结构和地形图的要素类；同时掌握文件地理数据库的创建、数据集的创建、要素类的创建、要素类的导入等基本过程。

空间数据库实验报告姓名：鞠月闯班级：测绘1601 学号：5120161671空间数据库管理及属性编辑一、实验目的1.利用ArcCatalog管理地理空间数据库，理解Personal Geodatabase空间数据库模型的有关概念。

2.掌握在ArcMap中编辑属性数据的基本操作。

3.掌握根据GPS 数据文件生成矢量图层的方法和过程。

4.理解图层属性表间的连接(Join)或关联(Link)关系。

二、实验内容利用Arcgis的系列软件完成空间数据库管理及属性编辑。

三、软硬件环境ArcCatalog、ArcMap。

四、实验过程1.打开ArcCatalog，建立到练习数据的链接，预览地理数据库中的要素类。

图 1 预览要素图 2 预览要素图 3 Countries94 的属性表然后XY坐标系选择WGS-84，Z坐标选择none，字段如图添加，关系选择一对多图 4 坐标系图 5 字段2.导出元数据，格式为HTML。

图 6 元数据导出图7 导出成功3.创建个人地理数据库，导入要素。

（开始不知如何创建，后来在同学的指导下完成创建）图8 导入要素图9 导入要素图10 数据库Yunan.mdb 4.在数据库Yunan.mdb中新建要素集Kunming。

图11 要素集Kunming图12 指定XY坐标系图13 指定Z坐标系5.在要素集Kunming中新建要素—公交站点。

图14 公交站点图15 新增字段6.在要素集Kunming中新建数据表—公交线路。

7.创建公交站点到公交线路一对多的关系。

8.打开ArcMap中，将要素类－“公交站点”及属性数据表“公交线路”拖放到ArcMap中。

9.在地图显区内随意地添加3 个公交站点，在图层中选择公交站点并打开属性表，在其中输入站点名称和公交站点编号。

10.选择属性表－“公交线路”，输入几条公交线路（公交站点编号、公交线路）。

11.将“公交站”和表“公交线路”关联起来。

（第一次做的时候，因为之前的字段输入错误，所以关联错误，重新做一遍之后关联正确）12.导入GPS 数据，生成图层。

地理空间信息技术应用实验报告（四）姓名： ********学号： ********专业： ********一、实验目的ArcCatalog用于组织和管理系统中所有GIS数据。

它包含一组工具，用于浏览和查找地理数据、记录和浏览元数据、快速显示数据集，以及为地理数据定义结构。

ArcCatalog应用模块可用于组织和管理所有的GIS数据信息，比如地图、数据集、模型、元数据、服务等。

通过本实验，学会创建个人地理数据库，将个人地理信息系统的数据加载到ArcMap中。

二、实验过程2.1 启用ArcCatalog并打开一个地理数据库Figure 1启用ArcCatalog打开一个地理数据库2.2 预览地理数据库中的要素类Figure 2预览数据集要素Figure 3“省域范围”属性表2.3 创建缩略图Figure 4创建缩略图2.4 创建个人地理数据库Figure 5设置连接文件夹Figure 6创建个人地理数据库Figure 7导入要素Figure 8新建要素数据集Figure 9新建要素类展示Figure 10创建个人地理数据库后内容展示2.5 加载个人地理信息系统的数据到ArcMap中Figure 11添加要素数据集到ArcMap中2.6 编辑属性数据及进行1-M的空间查询Figure 12美化地图效果展示三、实验总结通过本实验，学会了创建个人地理数据库，将个人地理信息系统的数据加载到ArcMap中。

ArcCatalog用于组织和管理系统中所有GIS数据。

它包含一组工具，用于浏览和查找地理数据、记录和浏览元数据、快速显示数据集，以及为地理数据定义结构。

ArcCatalog应用模块可用于组织和管理所有的GIS数据信息，比如地图、数据集、模型、元数据、服务等。

具有很强的实用价值。

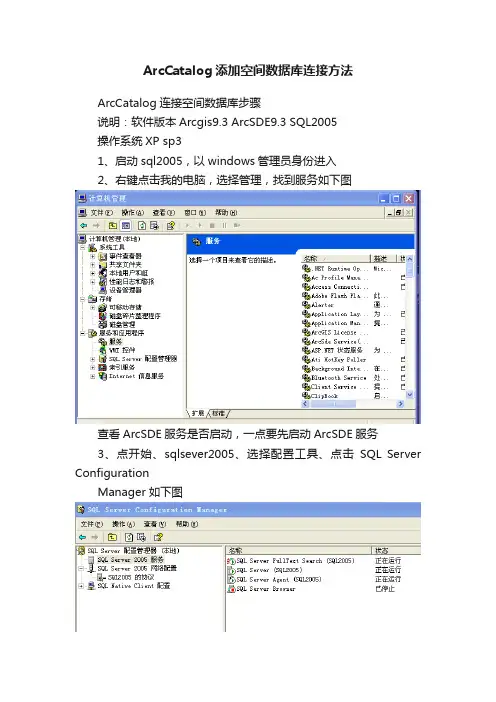

ArcCatalog添加空间数据库连接方法ArcCatalog连接空间数据库步骤说明：软件版本Arcgis9.3 ArcSDE9.3 SQL2005操作系统XP sp31、启动sql2005，以windows管理员身份进入2、右键点击我的电脑，选择管理，找到服务如下图查看ArcSDE服务是否启动，一点要先启动ArcSDE服务3、点开始、sqlsever2005、选择配置工具、点击SQL Server ConfigurationManager 如下图要确保这些服务已启动，同时要启动TCP/IP协议如下图4、启动ArcCatalog，选择数据库连接、添加空间数据库连接如下图双击添加空间数据库连接如下图其中服务器为本机的计算机名称服务为 ArcSDE配置过程中你所创建的那个，我选择默认的esri_sde，数据库为 ArcSDE配置过程中你所创建的那个数据库名称账号选择数据库身份验证，数据库名为sde，密码……（你自己定的）5、点击左下角的测试连接成功的话会有连接成功的提示！如下图6、上面五个步骤就能完全连接好了，这一步说明下怎么通过ArcSDE在sql2005中创建数据库点击开始、 Arcgis、ArcSDE，选择 ArcSDE for Microsoft SQL Server Post Installation 结果如下图：记住：一定要选择Custom 点下一步如下图只选择最后一个点下一步如下图点下一步如下图这里就可以自己创建第4步中所需要的各种参数……7、注意事项：在以上操作过程中可能出现各种事项，所以请大家耐心只要添加空间数据库连接上的参数和最后一幅图中的参数（有些参数是可以自己确定的）保持一致的话，是不会有问题的，记住：第6步不是一定要有的，从一到五步，完全可以建立连接，这里给出第6步的原因是为有些人可能在ArcSDE安装配置过程中可能会忘了一些参数，所以在这里给大家列出ArcSDE for sql2005的过程，这个过程在你第一次安装ArcSDE中已经出现了同时，建立连接的过程中可能会经常弹出一个窗口显示没有找到服务器名，一定要确保你的服务器名是你的计算机名字，或者你也可以用ip地址 127.0.0.1。

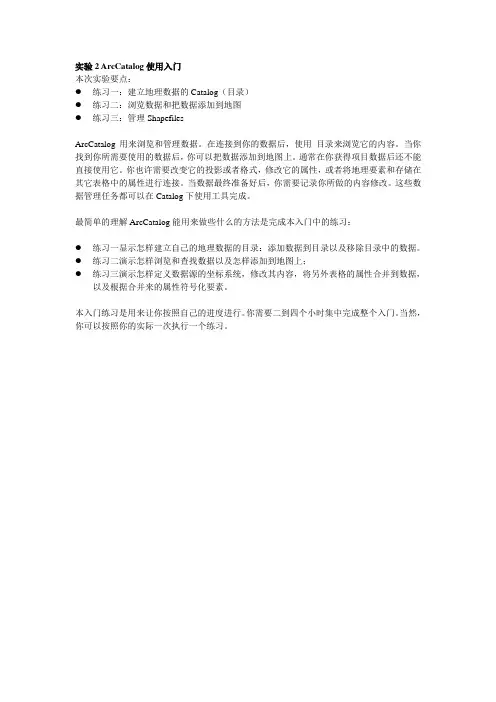

实验2 ArcCatalog使用入门本次实验要点：●练习一：建立地理数据的Catalog（目录）●练习二：浏览数据和把数据添加到地图●练习三：管理ShapefilesArcCatalog用来浏览和管理数据。

在连接到你的数据后，使用目录来浏览它的内容。

当你找到你所需要使用的数据后，你可以把数据添加到地图上。

通常在你获得项目数据后还不能直接使用它。

你也许需要改变它的投影或者格式，修改它的属性，或者将地理要素和存储在其它表格中的属性进行连接。

当数据最终准备好后，你需要记录你所做的内容修改。

这些数据管理任务都可以在Catalog下使用工具完成。

最简单的理解ArcCatalog能用来做些什么的方法是完成本入门中的练习：●练习一显示怎样建立自己的地理数据的目录：添加数据到目录以及移除目录中的数据。

●练习二演示怎样浏览和查找数据以及怎样添加到地图上；●练习三演示怎样定义数据源的坐标系统，修改其内容，将另外表格的属性合并到数据，以及根据合并来的属性符号化要素。

本入门练习是用来让你按照自己的进度进行。

你需要二到四个小时集中完成整个入门。

当然，你可以按照你的实际一次执行一个练习。

练习一：建立地理数据的目录建立目录时，你需要选择你将使用的数据。

你可以使用几个数据文件夹来完成一个项目，而另一些人可能使用存储在一个地理数据库中的数据。

本练习中，你将使用黄石国家森林公园的数据，该公园位于美国西北部。

本练习中，你将把包含练习使用的数据的文件夹添加到目录中。

因为后面的练习中你需要修改数据，所以现在你应该建立一个工作拷贝，然后在目录中删除那些不需要的条目。

启动ArcCatalog在进行本练习的任务之前，你必须首先启动进入ArcCatalog：开始→程序→ArcGIS→ArcCatalog目录中有些什么？在ArcCatalog窗口的左边部分，你看到的是目录树；它为你提供你的数据组织方式的鸟瞰视图。

在右边部分的页面中，你可以浏览在目录树中选择到的条目的内容。

实验一、空间数据库建立一、实验目的1。

利用影像配准（Georeferencing) 工具进行影像数据的地理配准2. 编辑器的使用（点要素、线要素、多边形要素的数字化）。

3 。

利用ArcCatalog建立个人数据库及数据集，导入SHP 格式数据，4 。

利用ArcCatalog的Topoloy工具，进行悬挂点伪节点检查；5 . 利用ArcMap高级编辑工具（Trim，Extend)对问题数据记性修改;6 利用。

ArcCatalog的Polygon Featue Class From L ines工具建立多边形数据层.二、实验准备数据：昆明市西山区普吉地形图1:10000地形图――70011—1.Tif ，昆明市旅游休闲图。

jpg 软件准备：ArcGIS Desktop —-—ArcMap三、实验内容及步骤步骤1 ：地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

z 打开ArcMap，添加影像配准工具栏。

“"z 把需要进行配准的影像—70011—1。

TIF增加到ArcMap，会发现影像配准工具栏中“" 的工具被激活.步骤2 ：输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图,我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

z 在影像配准工具栏上，点击添加控制点按钮。

””“”z 使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击输入该点实际的坐标位置，如下图所示：步骤3 ：矫正并重采样栅格生成新的栅格文件z 在影像配准菜单下，点击矫正，对配准的影像根据设定的变换公式重新采样, ”" “”另存为一个新的影像文件.z 加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。

后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的。

Arcgis实验二(空间数据库管理及属性编辑)ArcGIS是一款集成了地图制作、空间分析、数据管理等多种功能的GIS软件。

其中，空间数据库管理和属性编辑是ArcGIS常见的功能之一，可以用来存储、管理和编辑空间数据的属性信息。

下面，我们将介绍ArcGIS实验二中有关空间数据库管理及属性编辑的具体内容。

一、实验目的1. 了解ArcGIS中的空间数据库管理和属性编辑功能；2. 掌握ArcGIS中的要素类和要素集的概念及其属性编辑方法；4. 了解ArcGIS中的地理数据库和文件数据库的区别及其管理方法。

二、实验内容本实验主要包括四个方面的内容：1. 要素集的创建和属性编辑要素集是ArcGIS中的一个重要概念，用于存储和管理一组相关的要素类。

在本实验中，我们将从要素集创建、要素类添加和属性编辑三个角度来介绍要素集的使用方法。

2. 属性表设计与查询属性表是存储要素类属性信息的表格，对于空间数据的管理和分析具有非常重要的作用。

在本实验中，我们将介绍如何设计属性表，并学习查询属性表中的数据。

3. 地理数据库管理地理数据库是一种用来存储地理数据的关系数据库，与传统的文件数据库相比，具有更好的数据结构和查询效率。

在本实验中，我们将介绍地理数据库的创建和管理方法。

三、实验步骤（1）创建一个新的要素集要素集创建有两种方式：一种是使用ArcCatalog的工具栏，在空间数据库中新建要素集并设置相关属性；另一种是在ArcMap中使用“创建要素集”工具创建。

（2）添加要素类要素类是指一组具有相同要素结构和属性类型的要素，可以是点、线、面、多点等类型。

要素类的创建方式和要素集类似，也可以使用ArcCatalog或ArcMap中的“创建要素类”工具，创建完成后再将其添加到要素集中。

（3）属性编辑要素属性是描述空间要素特征的信息，例如点的名称、线的长度、面的面积等。

属性编辑可以在ArcMap的属性表中直接进行，也可以在ArcCatalog中进行。

实验二、空间数据库管理及属性编辑一、实验目的1.利用ArcCatalog管理地理空间数据库，理解Personal Geodatabse空间数据库模型的有关概念。

2.掌握在ArcMap中编辑属性数据的基本操作。

3.掌握根据GPS数据文件生成矢量图层的方法和过程。

二、实验数据数据文件：National.mdb ，GPS.txt （GPS野外采集数据）。

三、实验内容及步骤第1步启动ArcCatalog打开一个地理数据库当ArcCatalog打开后，点击File,，选择Connect to Folder（连接到文件夹）. 建立到包含练习数据的连接（比如“D:\ArcGIS实验\Ex2”）,在ArcCatalog窗口左边的目录树中, 点击上面创建的文件夹的连接图标旁的(+)号，双击个人空间数据库－National.mdb。

打开它。

.在National.mdb中包含有2个要素数据集、1个关系类和1个属性表第2步预览地理数据库中的要素类在ArcCatalog窗口右边的数据显示区内，点击“预览”选项页切换到“Preview（预览）”视图界面。

在目录树中，双击数据集要素集－“WorldContainer”，点击要素类－“Countries94”激活它。

在此窗口的下方，“预览”下拉列表中，选择“表格”。

现在，你可以看到Countries94的属性表。

查看它的属性字段信息。

花几分钟，以同样的方法查看一下National.mdb地理数据库中的其它数据。

第3步创建个人地理数据库(Personal Geodatabase-PGD)在PGD数据库中创建属性表然后录入数据。

●在创建的地理数据库之间要完成数据库的概念设计，每一个图层对应一个数据表，在ArcCatalog中“要素类”（Feature Class）的概念与之对应。

可以将多个要素类组织成为一个“要素集”（Feature DataSet），在同一个要素集中的要素类都具有相同的地理参考（坐标系相同）。

实验一空间数据库的创建与数据导入一、实验目的1.利用ArcCatalog管理地理空间数据库，熟悉ArcCatalog的操作。

2、理解Geodatabse空间数据库模型的相关概念，掌握创建个人地理数据库的方法。

二、实验内容1、拷贝实验数据2、启动ArcCatalog，点击按钮（连接到文件夹）. 建立到data 的连接3、打开coverage、shapefile文件夹，查看下的要素及属性，理解两种数据模型。

4、打开montgomery.gdb 空间数据库查看并理解montgomery.gdb数据库中包含的要素集、要素类等信息，在预览窗口预览要素类等几何特性。

4、查看属性信息在此预览窗口的下方，“预览”下拉列表中，选择“表格”。

可以看到属性表，查看它的属性字段信息。

5、向Geodatabase导入coverage数据（1）在ArcCatalog中右击Water 数据集，指向Import，点击Feature Class (multiple)（2）单击Browse 按钮，定位到laterals coverage中的弧段要素类, 单击Add. （3）单击OK，此时laterals_arc 要素类加入到Water 数据集.（4）在arccatalog中将laterals_arc要素类重命名为laterals（5）右击Laterals 并单击Properties，为该要素类输入别名“Water laterals”（6）单击Fields 标签，单击OBJECTID 字段并为该字段输入别名“Feature identifier”.（7）单击Preview 标签察看其特征.6、将owners.dat表导入Montgomery geodatabase，并预览（1）右击Montgomery geodatabase, 指向Import, 单击Table (multiple).（2）从Catalog目录树中拖动并owners.dat（INFO table）并放置到Input Table 框中（3）单击OK，完成后单击Close.（4）在ArcCatalog 目录树，单击Montgomery geodatabase 中Owners表，单击Preview 标签观察其记录.（5）将owners.dat 表重命名为“Owners” .（6）右击Owners 表并单击Properties 项查看表属性.（7）为该表输入别名“Parcelowners”.（8）单击Fields标签并为以下字段输入表中对应别名7、向Geodatabase导入栅格数据：将dem1导入到montgomery数据库思考：1、采用另外的方法将world目录下的shapefile转为geodatabase中的要素。

5 ArcCatalog使用ArcCatalog 是ArcGIS Desktop 中最常用的应用程序之一，它是地理数据的资源管理器，用户通过ArcCatalog 来组织、管理和创建GIS 数据。

本章主要介绍常见的GIS 数据格式以及ArcCatalog 的使用，在本章的练习中，将在ArcCatalog 中创建一个新的要素类。

5.1 GIS数据地理信息系统，就是将真实的地物或地理现象抽象为计算机可表达的简单的几何类型（比如点、线、多边形），再按其几何类型和专题信息进行分类，通过计算机技术来管理和分析这些数据。

从数据的组织形式上，我们通常将其分为矢量数据和栅格数据两大类。

如上图所示，分别用矢量和栅格的形式来表达一条高速公路。

我们可以清晰地发现矢量数据与栅格数据的对比特点：5.2 常见矢量数据介绍在ArcGIS 中，常见的矢量数据有Coverage ，Shapefile 和Geodatabase。

这几种都是ArcGIS 的原生数据格式，因此在ArcGIS 中使用最多，详细信息见下表。

黄色调图标的Coverage 格式的数据，是早期ArcInfo Workstation 的原生矢量数据格式。

现在在ArcGIS Desktop 中，仅支持对此格式数据的显示和转换，不再支持对此格式数据的编辑。

如有需求，用户可以通过ArcInfo Workstation 来编辑Coverage 格式的数据，或者将其转换为Shapefile或Geodatabase 格式。

ArcCatalog 中显示的绿色调图标的Shapefile 格式和灰色调图标的Geodatabase 格式的数据是ArcGIS Desktop 中最常用的两种可编辑的矢量数据格式。

Tips：在ArcGIS Desktop 中，可通过ArcToolbox 提供的工具完成数据格式的转换工作。

在ArcToolbox > Conversion Tools 中，即可找到转换数据格式的相应工具。

本章提要练习1：建立地理数据目录 练习2：浏览数据并将其添加到地图上练习3：管理shape文件ArcCatalog可用于浏览和管理数据。

连接数据后，即可使用Catalog浏览其内容。

当找到想要使用的数据后，可以将其添加到地图中。

通常获取到项目所需数据后，不能立即使用它，可能需要改变它的投影或格式，修改属性，或者将其他表中存储的属性与地理要素进行链接。

数据最终准备完毕后，需要把数据内容和所作修改存档。

这些数据管理的工作可以采用Catalog中提供的工具来完成。

了解ArcCatalog功能最容易的方法就是完成本教程中的练习。

练习1介绍了如何通过在Catalog中添加和移除数据来建立自己地理数据的目录。

练习2演示了怎样浏览和查找数据以及如何添加到地图中。

练习3讲述了如何定义数据源的坐标系统，修改其内容，关联数据和其他表的属性，以及符号化基于连接属性的要素。

可以根据自己的进度来学习本教程。

可以集中2-4小时完成本教程的学习，也可以根据需要一次完成一个练习。

快速入门教程7练习1：建立地理数据目录建立目录时，要选择工作所需数据。

可能需要使用多个文件夹来完成项目(Project)，有时会使用地理数据库中存储的数据。

本教程中，将会用到位于美国西北部黄石国家公园的数据。

本练习内容为添加包含教程数据的文件夹到Catalog 中。

由于在后面的练习中要修改数据，需要创建文件夹的可用拷贝，接下来从Catalog 中移除不需要的数据项。

启动ArcCatalog完成本教程的任务之前，必须首先启动ArcCatalog. 1. 单击Windows 任务栏的Start 按钮。

2. 指向Program。

3. 指向ArcGIS。

4. 单击ArcCatalog，出现ArcCatalog窗口。

Catalog 中包含什么内容？ArcCatalog 窗口左侧为Catalog 树，通过它可以大致了解数据如何组织。

右侧是浏览Catalog 树中选中数据项(Item)内容的各种选项卡。

Exec 21.利用ArcCatalog 管理地理空间数据库2.在ArcMap中编辑属性数据第1步启动ArcCatalog 打开一个地理数据库 (3)第2步预览地理数据库中的要素类： (4)第3步创建缩图，并查看元数据 (6)第4步创建个人地理数据库(Personal Geodatabase) (7)第5步拖放数据到ArcMap中 (17)第6步编辑属性数据及进行1：M的空间查询 (18)第7步导入GPS数据，生成图层 (21)第一部分地理空间数据库基本介绍1.1 Geodatabase简介Geodatabase支持的数据类型为拓扑、栅格目录、网络数据集、表面数据集、地址定位器等。

它是一个容器用于存储数据集集合。

它有三种类型：1、File Geodatabases—以文件系统中的文件夹存储。

每个数据集以一个文件被存储，可达到TB级。

与personal geodatabases相比，推荐使用这种类型。

2、Personal Geodatabases—所有的数据集被存储在一个Microsoft的Access数据文件中，它的容量限制为2GB。

3、ArcSDE Geodatabases—使用Oracle, Microsoft SQL Server, IBM DB2,IBM Informix存储在一个关系数据库中。

这个多用户的geodatabase需要ArcSDE的使用，在容量和用户数量上没有限制。

1.2 要素数据集要素数据集是共享空间参考系统的要素类的集合，即一组具有相同空间参考的要素类的集合。

将不同的要素类放到一个要素数据集下的理由可能很多，但一般而言，在以下三种情况下，我们考虑将不同的要素类组织到一个要素数据集中：（1）当不同的要素类属于同一范畴。

如：全国范围内某种比例尺的水系数据，其点、线、面类型的要素类可组织为同一个要素数据集。

（2）在同一几何网络中充当连接点和边的各种要素类，必须组织到同一要素数据集中。

闽江学院地理科学系实验报告课程名称：空间数据库实验项目：实验六：Arccatalog空间数据库对象创建和使用实验室：工A-202姓名: 邹远华学号：3130502108 专业：测绘工程（摄影测量与遥感）班级：7班实验时间：同组学号：实验六：Arccatalog空间数据库对象创建和使用一、实验目的：1．掌握利用Arccatalog创建空间数据库对象方法与步骤；2．掌握利用Arccatalog创建空间数据集方法与步骤；3．掌握利用Arccatalog创建空间数据特征类方法步骤；4．了解利用Arccatalog创建其他空间数据对象，以及空间数据查询。

二、基本原理：一个空的地理数据库，其基本组成项包括关系表、要素类、要素数据集。

当数据库中建立了以上三项，并加载了数据之后，一个简单的地理数据库就建成了。

可以加载现有数据shape、table等数据，或用arcmap新建编辑（edit）数据。

对于数据库中加载的数据，可以在适当的字段上建立索引，以便提高查询效率。

并可以在建立了数据库的基本组成项后，进一步建立更高级的项，例如空间要素的几何网络、空间要素或非空间要素类之间的关系类等。

一个地理数据库只有定义了这些高级项后，才能显出地理数据库在数据组织和应用上的强大优势。

三、实验仪器设备：1.硬件：PC台/人（内存：256M以上，cpu：P4）2.软件：Arcgis9.3以上四、实验步骤与结果：1）利用Arccatalog创建空间数据库（person Geodatabase）对象ZYH08Geodatabase：借助ArcCatalog可以建立两种地理数据库：本地个人地理数据库（Personal Geodatabase）和ArcSDE地理数据库。

个人地理数据库可以直接在ArcCatalog环境中建立，而ArcSDE地理数据库必须首先在网络服务器上安装数据库管理系统（DBMS）和ArcSDE，然后建立从ArcCatalog到ArcSDE地理数据库的一个连接。

实验一、空间数据库建立一、实验目的1。

利用影像配准（Georeferencing) 工具进行影像数据的地理配准2. 编辑器的使用（点要素、线要素、多边形要素的数字化）。

3 。

利用ArcCatalog建立个人数据库及数据集，导入SHP 格式数据，4 。

利用ArcCatalog的Topoloy工具，进行悬挂点伪节点检查；5 . 利用ArcMap高级编辑工具（Trim，Extend)对问题数据记性修改;6 利用。

ArcCatalog的Polygon Featue Class From L ines工具建立多边形数据层.二、实验准备数据：昆明市西山区普吉地形图1:10000地形图――70011—1.Tif ，昆明市旅游休闲图。

jpg 软件准备：ArcGIS Desktop —-—ArcMap三、实验内容及步骤步骤1 ：地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

z 打开ArcMap，添加影像配准工具栏。

“"z 把需要进行配准的影像—70011—1。

TIF增加到ArcMap，会发现影像配准工具栏中“" 的工具被激活.步骤2 ：输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图,我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

z 在影像配准工具栏上，点击添加控制点按钮。

””“”z 使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击输入该点实际的坐标位置，如下图所示：步骤3 ：矫正并重采样栅格生成新的栅格文件z 在影像配准菜单下，点击矫正，对配准的影像根据设定的变换公式重新采样, ”" “”另存为一个新的影像文件.z 加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。

后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的。
