成都四川省成都市中和中学物理电功率单元测试卷附答案

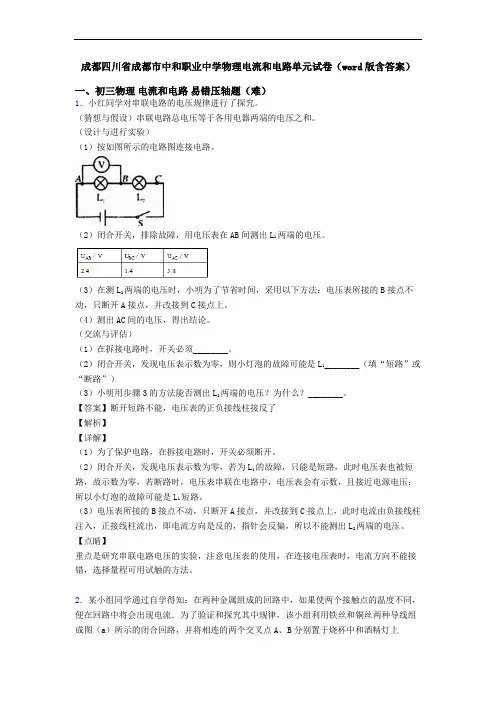

成都四川省成都市中和职业中学物理电流和电路单元试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程4．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s 时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.5．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。

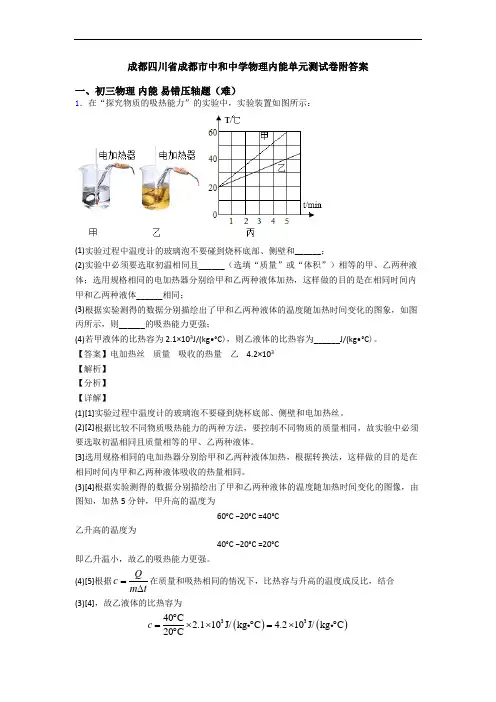

成都四川省成都市中和中学物理内能单元测试卷附答案一、初三物理 内能 易错压轴题（难）1．在“探究物质的吸热能力”的实验中，实验装置如图所示：(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______；(2)实验中必须要选取初温相同且______（选填“质量”或“体积”）相等的甲、乙两种液体；选用规格相同的电加热器分别给甲和乙两种液体加热，这样做的目的是在相同时间内甲和乙两种液体______相同；(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象，如图丙所示，则______的吸热能力更强；(4)若甲液体的比热容为2.1×103J/(kg•°C )，则乙液体的比热容为______J/(kg•°C )。

【答案】电加热丝 质量 吸收的热量 乙 4.2×103【解析】【分析】【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。

(2)[2]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中必须要选取初温相同且质量相等的甲、乙两种液体。

[3]选用规格相同的电加热器分别给甲和乙两种液体加热，根据转换法，这样做的目的是在相同时间内甲和乙两种液体吸收的热量相同。

(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，由图知，加热5分钟，甲升高的温度为60°C −20°C =40°C乙升高的温度为40°C −20°C =20°C 即乙升温小，故乙的吸热能力更强。

(4)[5]根据Q c m t=∆在质量和吸热相同的情况下，比热容与升高的温度成反比，结合(3)[4]，故乙液体的比热容为()()3340C 2.110J/kg C 4.210J/kg C 20C c ︒=⨯⨯︒=⨯︒︒2．如图所示，将初温和质量相等的色拉油和水，分别装到相同的烧杯中，探究不同物质吸热升温现象。

一、选择题（36分）1、下列说法中不正确的是（）A．电流做功的过程是电能转化为其他形式能的过程B．做功多的电器消耗的电能多C．电功率大的用电器消耗的电能多D．电功率是表示电流做功的快慢2、如图8—2所示的电路中，电源电压保持不变，闭合开关S后，则R1消耗的功率将（）A．增大B．减少C．不变D．无法确定3、两导体电阻之比为3：2，通过的电流之比为1：4，则在相同时间内产生的热量之比为（）A．3：32 B．3：2 C．6：1 D．32：34、电炉丝断了，截去原长的1/4，仍接在原来的电源上，则此时的功率是原来的（）A．4倍B．1/4倍C．4/3倍D．3/4倍5、L1与L2是额定功率相同的两只灯泡，它们额定电压U1>U2，则下列说法中正确的是（）A．并联时，L2消耗功率大B．串联时，L2消耗功率大C．两灯丝电阻R1<R2 D．正常发光时，L2中的电流小6、某电动机接在电压为220V的电路中工作时，通过的电流为4A，如果电动机线圈电阻为4Ω，则每分钟产生的热量为（）A．52800焦B．3840焦C．4800焦D．14080焦7、发现有人触电，应该立即采取的措施是（）A．用手将触电者拉离电源B．拨打“110”报警电话C．大声呼救D．用干木棒将电线从触电者身上拨开或设法切断电源8、不应用潮湿的手去拨动开关，是因为（）A．开关外壳带电B．开关与潮湿的手都是导体C．开关漏电D．会引起触电危险9、下列判断中正确的是）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=RU2可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=tW可知，电流做功越多，电功率也越大10、两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小11、额定电压相同的甲、乙两盏电灯，其额定功率之比为5：3，如果将它们串联接入电压与额定电压相同的电路中，下列叙述正确的是（）A．两灯实际消耗功率之比为5:3 B．两灯都能正常发光C．两灯实际通过电流之比为3:5 D．两灯实际电压之比为3:512、某家庭电路中的总保险是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（）A．电路有断路情况B．有一只灯泡内灯丝断了C．开关接触不良D．有一个灯头两根导线有时发生短路二、填空题（22分）13、电流做功的过程，实际上就是_______能转化为_______能的过程。

【物理】成都市中考物理电功率专项检测试卷（含答案）一、选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。

图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。

下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。

故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。

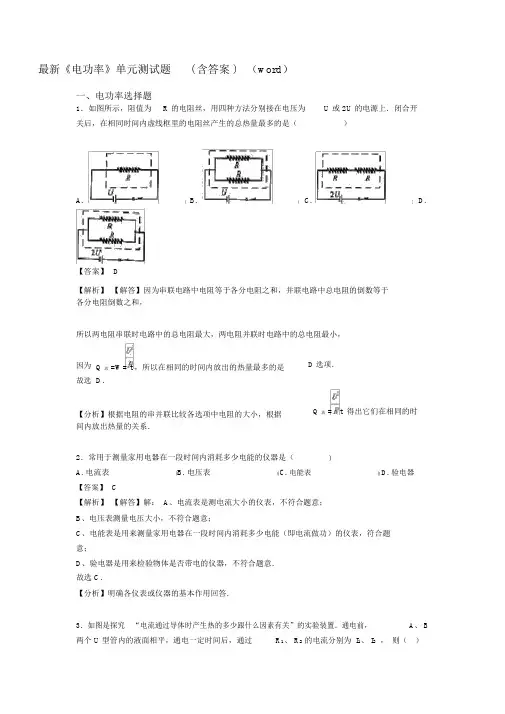

最新《电功率》单元测试题( 含答案 )（word）一、电功率选择题1．如图所示，阻值为R 的电阻丝，用四种方法分别接在电压为U 或 2U 的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为故选Q 放 =W= t ，所以在相同的时间内放出的热量最多的是D．D 选项．【分析】根据电阻的串并联比较各选项中电阻的大小，根据间内放出热量的关系．Q 放 = t 得出它们在相同的时2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解： A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选 C．【分析】明确各仪表或仪器的基本作用回答．3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、 B 两个 U 型管内的液面相平，通电一定时间后，通过R1、 R2的电流分别为 I1、 I2，则（）A.I=I2， A 管中的液面较低 B. =I2， A 管中的液面较高11C. I1＞ I2， A 管中的液面较低D.1＞I I2， A 管中的液面较高【答案】 D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞ I2，故 AB错误；由 Q=I2Rt 可知，通电时间相同时， I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大， A 测玻璃管液面较高．故选 D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt 比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U 形管内两液面的差值变大，据此进行解答．4．如图所示的电路，闭合开关后，当滑片P 向右移动时，下列说法正确的是（）A.灯泡 L 变暗B. 电压表示数变小C. 电流表 A1示数变大D. 整个电路消耗的总功率变小【答案】 D【解析】【解答】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表 V 测电源的电压，电流表 A1测干路电流，电流表A2测 L 支路的电流。

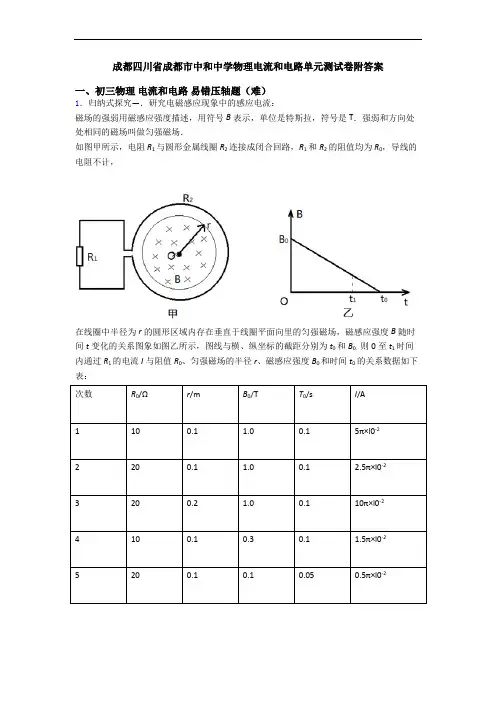

成都四川省成都市中和中学物理电流和电路单元测试卷附答案一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．3．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。

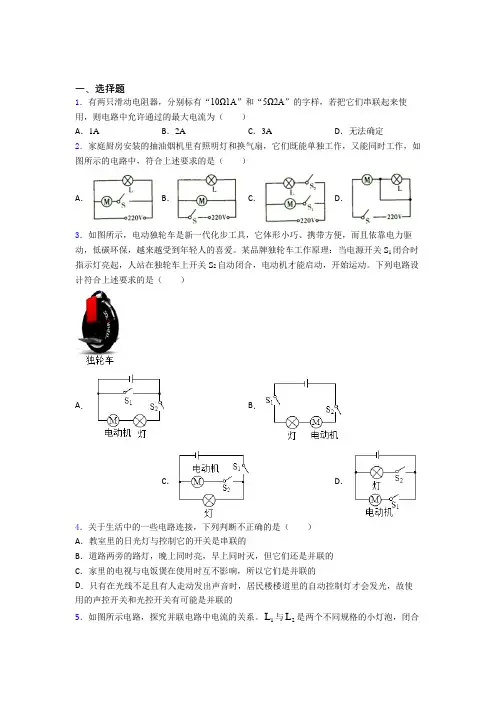

一、选择题1．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定2．家庭厨房安装的抽油烟机里有照明灯和换气扇，它们既能单独工作，又能同时工作，如图所示的电路中，符合上述要求的是（）A． B．C．D．3．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。

某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．4．关于生活中的一些电路连接，下列判断不正确的是（）A．教室里的日光灯与控制它的开关是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的5．如图所示电路，探究并联电路中电流的关系。

1L与2L是两个不同规格的小灯泡，闭合开关后，用电流表测得通过a 、b 、c 、d 四处电流的大小分别为a I 、b I 、c I 、d I 。

则电流大小关系正确的是（ ）A ．a b I I =B ．a c I I =C ．b c I I =D ．a d I I =6．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（ ）A ．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B ．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C ．“街边的路灯同时亮、灭”推测路灯是串联的D ．“电路中的灯泡发光”推测电路中有电流7．将电阻R 1、R 2同时接入电路中，用电流表测得电路各处电流都相等，则两电阻（ ）A ．一定串联B ．一定并联C ．可能串联，也可能并联D ．以上说法都不正确8．关于电流的说法，正确的是（ ）A ．只有正电荷定向移动才能形成电流B ．正、负电荷同时向相反方向定向运动不形成电流C ．金属导体中，自由电子定向移动的方向就是电流的方向D ．正电荷定向移动的方向规定为电流的方向9．下列有关电流和电路的说法中正确的是（ ）A ．只有正电荷定向移动才会形成电流B ．带电的物体只能吸引带异种电荷的物体C ．丝绸与玻璃棒摩擦以后，丝绸带负电D ．金属导体中电流方向与自由电子定向移动方向相同10．如图所示，电源电压保持不变，当1S 闭合，2S 接1时，小灯泡正常发光（忽略温度对灯泡电阻的影响）。

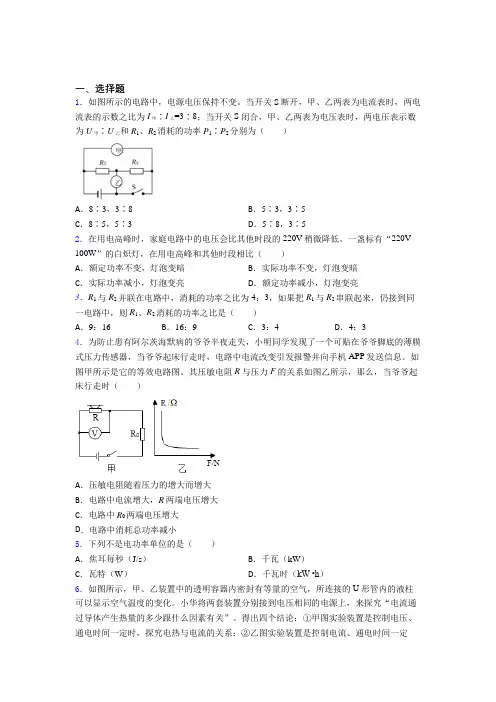

一、选择题1．如图所示的电路中，电源电压保持不变。

当开关S断开，甲、乙两表为电流表时，两电流表的示数之比为I甲∶I乙=3∶8；当开关S闭合，甲、乙两表为电压表时，两电压表示数为U甲∶U乙和R1、R2消耗的功率P1∶P2分别为（）A．8∶3，3∶8B．5∶3，3∶5C．8∶5，5∶3D．5∶8，3∶52．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮3．R1与R2并联在电路中，消耗的功率之比为4：3，如果把R1与R2串联起来，仍接到同一电路中，则R1、R2消耗的功率之比是（）A．9：16B．16：9C．3：4D．4：34．为防止患有阿尔茨海默病的爷爷半夜走失，小明同学发现了一个可贴在爷爷脚底的薄膜式压力传感器，当爷爷起床行走时，电路中电流改变引发报警并向手机APP发送信息。

如图甲所示是它的等效电路图。

其压敏电阻R与压力F的关系如图乙所示，那么，当爷爷起床行走时（）A．压敏电阻随着压力的增大而增大B．电路中电流增大，R两端电压增大C．电路中R0两端电压增大D．电路中消耗总功率减小5．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）6．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热量的多少跟什么因素有关”。

得出四个结论：①甲图实验装置是控制电压、通电时间一定时，探究电热与电流的关系；②乙图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系；③甲图中闭合开关后，A 管中液面上升较快；④乙图中闭合开关后，A 管中液面上升较快。

以上结论正确的是（ ）A ．只有①②B ．只有①④C ．只有②③D ．只有③④7．对下列物理量的认识中，你认为最符合实际情况的是（ ）A ．教室内一盏日光灯的功率为200WB ．家用空调器的电流约为5AC ．汽车发动机的效率能达到80%D ．对人体的安全电压为36V8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（ ）A ．电阻大B ．功率大C ．功率小D ．电流小9．把标有“4V 8W ”的灯泡1L 和“2V 2W ”的灯泡2L 串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则正确的是（ ）A ．电源电压为4VB ．电路中的电流为2AC ．两灯泡的总功率为10WD ．灯1L 的实际功率大于灯2L 的实际功率10．如图所示为“探究焦耳定律”的实验装置。

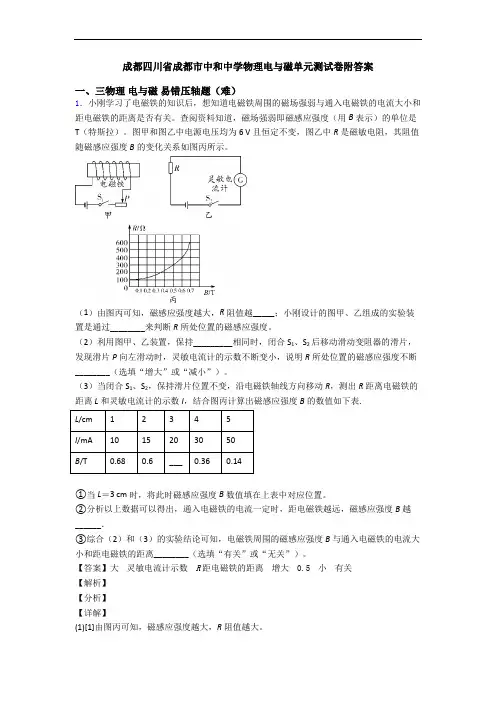

成都四川省成都市中和中学物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

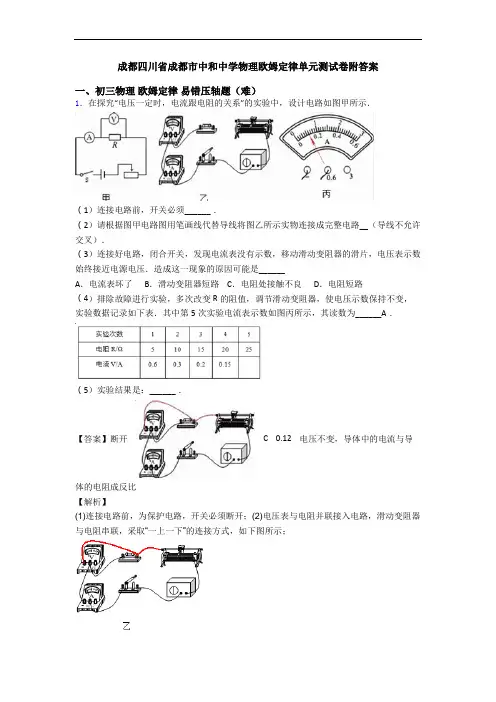

成都四川省成都市中和中学物理欧姆定律单元测试卷附答案一、初三物理欧姆定律易错压轴题（难）1．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．2．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。

(1)图中部分导线已连好，请用笔画线代替导线将电路连接完整。

___(2)根据实物图在虚线方框内画出实验电路图。

____(3)将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图所示，则电压表示数为________V，此时灯丝的电阻为________Ω。

(4)改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在如图中作出小灯泡的U－I图象。

成都四川省成都市中和中学物理内能的利用单元测试卷附答案一、初三物理内能的利用易错压轴题（难）1．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：燃料加热前的水温/℃燃料燃尽后水温/℃煤油2544菜籽油2534（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．【答案】质量水的质量煤油天平偏小燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸【解析】【分析】本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．【详解】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．2．为了比较水和沙子吸热本领的大小，小文做了如图所示的实验:在两个相同的烧杯中，分別装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：质量/g升温10℃所需时间/s升温20℃所需时间/s升温30℃所需时间/s 沙子306492124水3092163220（1）在此实验中用______________表示水和沙子吸热的多少；（2）分析表中的实验数据可知：当物体温度变化量和______________相同时，水吸收的热量______________（选填“大于”或“小于”）沙子吸收的热量；（3）如果加热相同的时间，质量相同的水和沙子，___________升高的温度更高．【答案】酒精灯加热时间质量大于沙子【解析】【分析】【详解】（1）[1]采用相同的酒精灯对其加热，加热时间越长，沙子和水吸收的热量越多，因此实验中用酒精灯加热时间表示水和沙子吸热的多少．（2）[2][3] 分析表中的实验数据可知：水和沙子质量相同，升高温度相同时，即温度变化量和质量相同时，水所需加热的时间比沙子更长，所以水吸收的热量大于沙子吸收的热量．（3）[4]质量相同的水和沙子加热相同的时间，吸收的热量相同，由于Q=cm t，又因为水的比热容大于沙子的比热容，故沙子升高的温度更高．3．小明学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值的大小关系。

成都四川省成都市中和职业中学物理内能单元试卷（word版含答案）一、初三物理内能易错压轴题（难）1．小明用稳定的热源（即单位时间内放出的热量相等）给一种固体物质均匀加热，且加热过程中质量不变。

其熔化图像如图所示，则：(1)这种物质是_____（选填“晶体”或“非晶体”），它熔化过程用了_____min；(2)该物质第5min末的内能_____第6min 末的内能（选填“小于”“等于”“大于”）；(3)该物质在固态时的比热容与液态时的比热容之比是_____。

【答案】晶体 6 小于1:4【解析】【分析】【详解】(1)[1]从图象知，物质在熔化过程中吸收热量温度保持不变，此物质是晶体。

[2]此物质从2min开始熔化，到8min熔化完成，它熔化过程用时8min−2min=6min(2)[3]晶体熔化时，不断吸收热量，内能增加，温度保持不变，故该物质第5min 末的内能小于第6min 末的内能。

(3)[4]从图上可以看出，在质量不变的前提下，AB段温度升高40°C，CD段温度升高20°C，CD段加热时间是AB段加热时间的2倍，吸收热量之比为1:2，温度升高之比为2:1，根 计算可知该物体在固态时的比热与液态时的比热之比是1:4。

据Q cmΔt2．某班同学利用图甲所示的实验装置探究“水和煤油的吸热能力”。

（1）在图甲中除了所给的实验器材外，还需要的测量工具有______________；加热过程中，水和煤油吸收热量的多少是通过______________来判断的；（2）实验中第1、2两个小组采用的研究对象都是初温为25℃的质量为200g的水和煤油，加热不同时间使末温都达到40℃，记录的实验数据如表格所示，通过分析实验数据，能够得出的结论是：___________；实验组别液体加热时间/min水13.51煤油 6.5水122煤油 5.5（3）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间和第2小组不同，其原因可能是_________________；（4）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图乙所示，而不是用两个酒精灯分别加热，这样做的好处是_____________________。

一、选择题1．R1与R2并联在电路中，消耗的功率之比为4：3，如果把R1与R2串联起来，仍接到同一电路中，则R1、R2消耗的功率之比是（）A．9：16B．16：9C．3：4D．4：32．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为992kW•hB．电能表是测量电功率的仪表C．这个电能表的测量值是以“J”为单位D．若只让一个标有“220V，1000W”的电热水器正常工作20min，则电能表的圆盘转1200转3．下表是小明甲电饭煲铭牌的部分信息，小明家电能表的示数如图所示。

把电饭煲接在家庭电路中使用时，下列说法错误的是（）额定电压220V频率50Hz额定功率高档1800W 中档1200W 低档500WA．电饭煲是利用电流的热效应工作的B．电饭煲在中档正常工作时电热丝阻值比低档正常工作时小C．电饭煲在高档正常工作10min，消耗的电能为1.08 106JD．若家中只接入电饭煲，在高档正常工作10min，电能表示数将变成84.3kW·h4．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 5．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水壶C．洗衣机D．吸尘器～，电压表的量程为6．如图所示电路中，电源电压保持6V不变，电流表的量程为00.6A0~3V，定值电阻1R的电阻为10Ω，滑动变阻器2R的规格为“20Ω 0.5A”。

闭合开关，为了保证电路安全，在移动滑片P的过程中，下列判断正确的是（）A．电流表的示数变化范围是0.2A~0.6AB．滑动变阻器2R的阻值变化范围是0~10ΩC．1R的电功率变化范围是0.4W~2.5WD．电路总功率的变化范围是1.8W~3W7．对下列物理量的认识中，你认为最符合实际情况的是（）A．教室内一盏日光灯的功率为200WB．家用空调器的电流约为5AC．汽车发动机的效率能达到80%D．对人体的安全电压为36V8．如图所示，电源电压为6V，电阻R=20Ω，在S闭合的情况下，下列说法错误的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在a、b两点间接入一个电压表C．在a、b两点间接个“2V，0.2A”的小灯泡，小灯泡能正常发光D．在a、b两点间接个10Ω的电阻，电路消耗的电功率为1.2W9．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A．电阻大B．功率大C．功率小D．电流小10．如图，电路中电源电压保持不变。

一、选择题1．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W2．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大3．小明帮爷爷在院落装照明灯，他将标有“220V 100W”的节能灯接在家庭电路中，通电后节能灯比正常发光时暗，经检测它两端的实际电压为198V，则这盏节能灯的实际功率为（）A．100W B．81W C．50W D．25W4．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W乙>W丙>W丁>W甲C．W甲>W丙>W丁>W乙D．W丙>W丁>W乙>W甲5．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小6．定值电阻R1标有“10Ω 1A”字样，R2标有“15Ω 0.6A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路完全的情况下，下列说法正确的是（）A．R1、R2并联时，通过干路的最大电流为1.6AB．R1、R2并联时，R2的最大功率为9WC．R1、R2串联时，电源电压最大为19VD．R1、R2串联时，R1的最大功率为3.6W7．如下图所示电路中，L1、L2是小灯泡，电源电压为3V，当开关S闭合时，两灯均能发光，电压表的示数为1.2V。

一、选择题1．图甲是定值电阻R和灯泡L的电压随电流变化关系的图象，将该定值电阻R和灯泡L 串联在图乙的电路中，闭合开关，此时电流表示数为0.4A，关于该电路下列计算中正确的是（）A．电源电压为6V B．灯泡L的阻值为5ΩC．电阻R消耗的电功率为0.8W D．灯泡L消耗的电功率为1.2W2．在如图所示的电路中，电源电压保持不变，闭合开关，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表示数变大B．电路消耗的总功率不变C．小灯变亮D．电压表示数变小3．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）4．小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图象。

其中图线①表示电阻1R，图线②表示电阻2R。

根据图象信息可判断（）A．当1R和2R串联时，两个电阻的阻值不可能相等B．当1R和2R并联时，通过它们的电流不可能相等C．当1R和2R串联在电压为9V电路中，电路中总功率为4.5WD．当1R和2R并联在电压为4V电路中，电路中总功率为3.2W5．如图所示的电路中，电源电压保持不变。

只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，在相同的时间内，电流通过两个电阻所做的功之比是（）A．2：3B．3：2C．5：2D．1：26．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。

把电饭煲接在家庭电路中使用时，下列说法正确的是（）额定电压220V频率50Hz额定功率高挡1800W中挡1200W低挡500WA．电饭煲正常工作时电热丝两端电压，低档比高档时小B．电饭煲正常工作时电热丝阻值，中档比低挡时大C．小东家电能表当前的示数为73256kW h⋅D．若家中只接入电饭煲，在高挡正常工作20min，电能表示数将变成7326.2kW h⋅7．小灯泡和定值电阻R中的电流随两端电压变化的图像如图甲所示。

【物理】电功率单元测试题(含答案)经典一、电功率选择题1．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表的量程为0~0．6A图乙是小灯泡的电流随其电压变化的图象。

滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法正确的是（）A. 电源电压为5VB. 闭合S和S2,断开S1,滑片移到中点时,用一个“4V0．5W的灯泡L’替换L,则将正常发光C. 闭合S和S2,断开S1,当小灯泡的功率为0．8W时,滑动变阻器的阻值是17．5ΩD. 闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8．1W【答案】 C【解析】【解答】A.根据乙图可知，小灯泡的额定电压为4V时电流为0.5A，那么电源电压为：U总=U L+U变=4V+0.5A××20Ω=9V，故A错误；B.“4V0.5W”灯泡电阻为：；原来灯泡的电阻；当闭合S和S2，断开S1，滑片移到中点时，变阻器的阻值不变，而灯泡电阻变大，那么它两端的电压肯定大于4V，因此它不能正常发光，故B错误；C.当闭合S和S2，断开S1，根据乙图可知，当灯泡的功率为0.8W时，灯泡的电压为2V，电流为0.4A；那么变阻器的电压为：U变=U总-UL=9V-2V=7V，变阻器的电阻为：，故C正确；D.闭合S和S1,断开S2，变阻器和R2串联，当变阻器的阻值为0时，电流为：，而电流表的量程是0.6A，因此通过电阻R2的最大电流为0.6A；它的最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。

故选C。

【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2，断开S1，滑片移到中点时，变阻器与灯泡串联，根据公式U总=U L+U变计算电源电压；（2）在串联电路中，电压的分配与电阻成正比，判断替换灯泡后的电压是否为4V即可；（3）根据乙图判断灯泡功率为0.8W时灯泡的电压和电流，然后根据欧姆定律计算变阻器的阻值；（4）闭合S和S1,断开S2，变阻器和R2串联，计算变阻器阻值为0时的电流与电流表的量程比较，从而确定电阻R2的最大电流，最后根据公式P=I2R计算即可。
