沉淀池施工方案设计***沉淀池施工方案设计***一、前言概述本文档旨在提供沉淀池施工方案设计的详细指南。
沉淀池是污水处理系统中的关键组成部分,用于去除固体颗粒和悬浮物,提高水质。
该文档将从设计要求、施工步骤、材料选择等方面进行详细介绍。
二、设计要求2.1 沉淀池功能要求在设计沉淀池施工方案时,需要考虑以下功能要求:- 去除悬浮物:沉淀池应通过重力沉降原理去除悬浮物,使出水中的悬浮物浓度达到要求。
- 淤泥沉淀:沉淀池应具备足够的体积,以便淤泥可以充分沉淀和存储,减少清理频率。
- 安全可靠:设计应考虑沉淀池的结构强度、材料耐久性等方面,确保沉淀池能够长期运行并满足安全要求。
2.2 沉淀池尺寸要求根据处理水量和需求,设计沉淀池的尺寸需要满足以下要求:- 沉淀时间:根据水质要求和处理水量,确定沉淀池的沉淀时间。
- 水位控制:沉淀池应具备适当的进水口、出水口和溢流口,以控制水位。
- 淤泥容量:根据需求,设计沉淀池的淤泥容量,以减少清理频率。
三、施工步骤3.1 地基处理首先,对施工区域进行土地平整和土壤处理。
确保地基稳定和良好的承载能力。
3.2 结构施工根据设计要求,进行沉淀池的结构施工,包括以下步骤:- 基础浇筑- 墙体施工- 拼装沉淀板- 安装进水口、出水口和溢流口- 安装覆土和草坪3.3 防渗透处理为了防止水体渗漏和泄露,进行防渗透处理。
可以采用以下措施:- 沉淀池内浆砌几层砖进行防渗透处理;- 在沉淀池底部铺设防渗膜材料;- 对防渗层进行质量检测,确保防渗效果。
四、材料选择4.1 结构材料根据沉淀池的尺寸和设计要求,选择适当的结构材料,包括:- 混凝土:用于基础和墙体的浇筑。
- 钢筋:加强混凝土结构的强度和稳定性。
- 沉淀板:用于增加沉淀池的沉淀面积。
4.2 防渗透材料为了确保沉淀池的防渗效果,选择以下防渗透材料:- 防渗膜:如HDPE高密度聚乙烯防渗膜,用于铺设沉淀池底部和墙体。
- 砖块:用于沉淀池内壁的防渗砌筑。
沉淀池施工方案第一章工程概况1.工程设计特点沉淀池是污水经过厌氧池及氧化沟反应后的混合液进行固液分离的地方。
本工程沉淀池共计4座,为无粘结预应力钢筋砼圆形水池结构。
水池中心DN1000工艺钢管进水,沉淀后的清水在周边三角齿形堰处出水,经环形出水渠收集后进入出水斗排走,沉淀后的污泥经池底DN600工艺钢管排向污泥泵池,浮渣流入浮渣井后经厂区污水管道系统排走。
单个池体为内径φ38.1m的圆池,池壁高5.69m,池壁厚250mm,底板厚600mm(局部700mm),池壁与池底经16mm厚水泥砂浆与4mm 厚橡胶板相对隔离,设计在底板和池壁上均留置有1m宽后浇带。
池壁采用环向无粘结预应力现浇钢筋混凝土池体结构,池壁在周边均匀设置4个锚固肋,对水池均匀施加环向预应力;底板配重混凝土强度等级C15;结构混凝土强度等级池壁C40,底板及其它构件C30,池体混凝土抗渗等级S6,抗冻等级F150。
底板后浇带砼强度等级为C35S6F150膨胀砼,底板后浇带砼强度等级为C40S6F150膨胀砼,2.工程施工特点底板厚600mm且为斜坡,混凝土计划一次性浇注完成(留后浇带),单次浇注量相当大(近700m3)。
池壁为圆形结构且安装的设备对施工要求比较高。
底板和池壁上都留置了后浇带,模板支设和砼的振捣有相当大的难度。
第二章施工布署1.施工目标工程质量目标工程合格率100%,优良率90%。
工程工期目标本工程主体结构计划工期天数为100天。
2.施工组织机构为建好A标段工程,我公司将针对本工程的特点及需要,指派具有工程施工管理经验丰富的项目经理担任本工程总指挥,以及具有类似工程施工技术经验的工程师任总工,同时选派公司各业务系统优秀人员组成项目部。
选择管理严格、高素质的专业施工队投入施工生产。
项目部组织机构见附图一2.1项目人员配备:①项目领导层:经理1人,主任工程师1人,项目副经理1人,生产副经理1人,技术质量经理1人,材料设备副经理1人。
沉淀池及蓄水池施工方案1.设计在开始施工前,需要进行详细的设计工作,包括沉淀池或蓄水池的尺寸、形状、容积等。
设计时需要考虑到所要处理的水量、水质要求以及现场的实际条件等,以确保沉淀池或蓄水池能够满足要求并顺利运行。
2.材料选择沉淀池和蓄水池的材料一般选择混凝土或玻璃钢。
混凝土是常用的材料,其耐久性和稳定性较好,同时也具有较低的成本。
玻璃钢由玻璃纤维和树脂组成,具有重量轻、强度高、耐腐蚀等优点。
3.施工步骤(1)准备工作:确定施工现场,清理现场上的垃圾和杂草,确保施工安全和顺利进行。
(2)地基处理:挖掘沉淀池或蓄水池的基坑,并进行地基处理,以确保基坑坚固和耐久。
(3)施工模板:根据设计要求,搭建混凝土模板或玻璃钢模板,以确定沉淀池或蓄水池的形状和尺寸。
(4)构筑物施工:根据模板的形状和尺寸,开始进行混凝土浇筑或玻璃钢制作,确保结构的稳定性和密封性。
(5)安装配件:安装相应的出入口管道、检查井、闸阀等配件,以实现沉淀池或蓄水池的正常运行和维护。
(6)防水处理:对施工完成的沉淀池或蓄水池进行防水处理,以避免水渗漏和结构受损。
(7)验收和试运行:对沉淀池或蓄水池进行验收,并进行试运行,测试其运行效果和性能。
4.施工注意事项在沉淀池及蓄水池的施工过程中,需要注意以下几点:(1)施工现场的安全:确保施工现场的安全,做好施工边坡的支护和防滑处理,以防止意外事故的发生。
(2)施工质量的控制:严格按照设计要求进行施工,选用优质的材料,合理控制施工工艺和过程,以保证施工质量。
(3)施工环境的保护:在施工过程中,需要保护周围环境,避免对周围的土壤、水体等产生污染。
(4)施工期限的控制:制定合理的施工计划,控制施工进度,确保工期能够按时完成。
总结:沉淀池和蓄水池的施工需要进行详细的设计工作,并选择合适的材料。
在施工过程中,需要注意施工安全、施工质量、环境保护和工期控制等方面的问题。
通过科学、合理的施工方案,能够确保沉淀池和蓄水池能够满足要求,发挥其应有的作用。
沉淀池施工方案(1)
引言
沉淀池是污水处理工程中重要的设施之一,用于将污水中的悬浮物沉淀下来,
净化水质。
本文将讨论沉淀池施工方案的相关内容。
设计参数
1.沉淀池尺寸:根据处理污水量和水质要求确定沉淀池的尺寸,一般需
要考虑长度、宽度和深度。
2.污泥收集系统:设计合理的污泥收集系统,方便后续处理和清理操作。
3.受水口设计:保证污水可以均匀地进入沉淀池,避免局部浓缩。
施工步骤
1.地面准备:清理施工区域,确保承载力符合要求。
2.基础施工:根据设计要求施工沉淀池的基础,保证结构稳固。
3.壁板建设:安装沉淀池的壁板,通常采用混凝土浇筑或预制板安装。
4.设备安装:安装污水进口管道和出口管道,设置污泥收集系统等设备。
质量控制
1.施工过程中应严格按照设计图纸和规范进行操作,确保结构的牢固性
和密封性。
2.定期进行质量检查,确保沉淀池建设符合标准要求。
3.各项工程验收合格后方可投入使用,避免因施工质量问题导致后续运
营问题。
结论
良好的沉淀池施工方案是污水处理工程中的关键环节,通过合理设计和严格质
量控制,可以确保沉淀池的稳定运行和有效处理污水。
希望本文提供的沉淀池施工方案内容能对相关工程实践提供一定帮助。

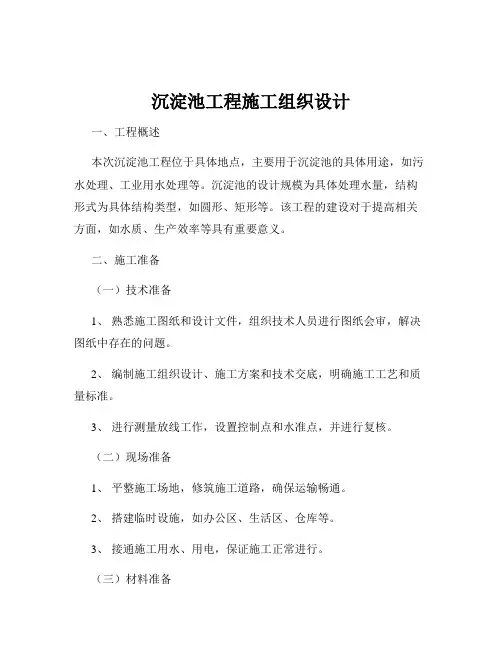

沉淀池工程施工组织设计一、工程概述本次沉淀池工程位于具体地点,主要用于沉淀池的具体用途,如污水处理、工业用水处理等。
沉淀池的设计规模为具体处理水量,结构形式为具体结构类型,如圆形、矩形等。
该工程的建设对于提高相关方面,如水质、生产效率等具有重要意义。
二、施工准备(一)技术准备1、熟悉施工图纸和设计文件,组织技术人员进行图纸会审,解决图纸中存在的问题。
2、编制施工组织设计、施工方案和技术交底,明确施工工艺和质量标准。
3、进行测量放线工作,设置控制点和水准点,并进行复核。
(二)现场准备1、平整施工场地,修筑施工道路,确保运输畅通。
2、搭建临时设施,如办公区、生活区、仓库等。
3、接通施工用水、用电,保证施工正常进行。
(三)材料准备1、根据施工图纸和材料清单,采购工程所需的原材料,如钢材、水泥、砂石等。
2、对原材料进行检验和试验,确保其质量符合要求。
3、合理储存和堆放原材料,防止受潮、变质和损坏。
(四)机械设备准备1、根据施工需要,配备足够的施工机械设备,如起重机、搅拌机、电焊机等。
2、对机械设备进行调试和维护,确保其性能良好,能够正常运行。
三、施工流程(一)基础施工1、土方开挖采用机械开挖为主,人工开挖为辅的方式进行。
开挖过程中要注意控制开挖深度和坡度,防止超挖和塌方。
开挖完成后,进行验槽,如发现地质情况与设计不符,及时通知设计单位进行处理。
2、基础垫层施工验槽合格后,浇筑基础垫层混凝土。
混凝土要振捣密实,表面平整。
3、基础钢筋绑扎按照设计要求进行钢筋的下料和加工,然后在垫层上进行钢筋的绑扎。
钢筋的间距、数量和规格要符合设计要求,绑扎要牢固。
4、基础模板安装采用钢模板或木模板进行安装,模板要支撑牢固,拼缝严密,防止漏浆。
5、基础混凝土浇筑浇筑混凝土前,要对模板、钢筋进行检查,清理模板内的杂物。
混凝土要分层浇筑,振捣密实,防止出现蜂窝、麻面等质量问题。
(二)主体结构施工1、池壁施工(1)钢筋绑扎在基础上弹出池壁的位置线,然后进行钢筋的绑扎。

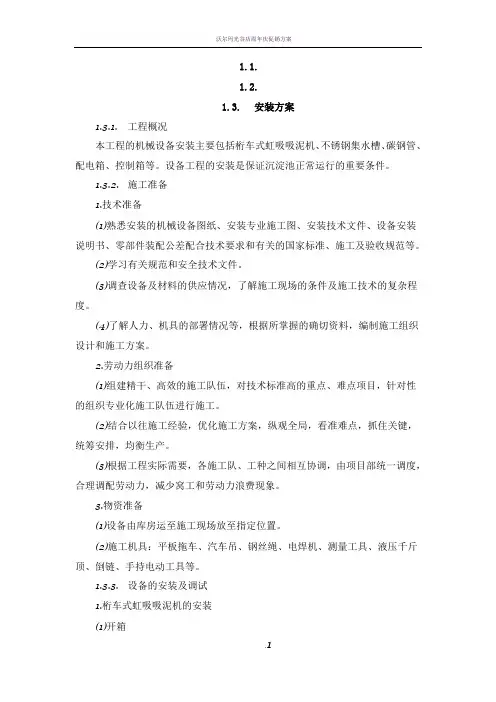

1.1.1.2.1.3.安装方案1.3.1.工程概况本工程的机械设备安装主要包括桁车式虹吸吸泥机、不锈钢集水槽、碳钢管、配电箱、控制箱等。
设备工程的安装是保证沉淀池正常运行的重要条件。
1.3.2.施工准备1.技术准备(1)熟悉安装的机械设备图纸、安装专业施工图、安装技术文件、设备安装说明书、零部件装配公差配合技术要求和有关的国家标准、施工及验收规范等。
(2)学习有关规范和安全技术文件。
(3)调查设备及材料的供应情况,了解施工现场的条件及施工技术的复杂程度。
(4)了解人力、机具的部署情况等,根据所掌握的确切资料,编制施工组织设计和施工方案。
2.劳动力组织准备(1)组建精干、高效的施工队伍,对技术标准高的重点、难点项目,针对性的组织专业化施工队伍进行施工。
(2)结合以往施工经验,优化施工方案,纵观全局,看准难点,抓住关键,统筹安排,均衡生产。
(3)根据工程实际需要,各施工队、工种之间相互协调,由项目部统一调度,合理调配劳动力,减少窝工和劳动力浪费现象。
3.物资准备(1)设备由库房运至施工现场放至指定位置。
(2)施工机具:平板拖车、汽车吊、钢丝绳、电焊机、测量工具、液压千斤顶、倒链、手持电动工具等。
1.3.3.设备的安装及调试1.桁车式虹吸吸泥机的安装(1)开箱根据安装要求,开箱逐台检查设备的外观,按照装箱单清点零件、部件、工具、附件、合格证和其它技术文件,检查有否因运输途中受到震动而损坏、脱落、受潮等情况,并做出记录。
(2)定位放线主要是指断面尺寸、标高及位置校核,要求:在基础表面上放出设备安装的纵横方向中轴线及外边线,标出化学螺栓位置。
复合设备的尺寸及标高,与管道安装是否一致。
(3)设备安装1)基础安装面清扫干净,将预埋钢板找到并与图纸校队,放出安装设备的中心十字线和基准线。
2)行走端梁的安装:安装前各轴承部位应加注好一定数量的润滑油或润滑脂,用手盘车无卡阻现象并转动灵活,然后将两边端梁放好,待与大梁连接。
滏阳河衡水市区段防洪除涝综合整治工程人民西路截污导污工程沉井施工方案编制:审核:审批:目录一、工程概况 (4)二、本工程特点 (4)三、施工准备 (5)(一)技术准备 (5)(二)现场准备 (5)(三)物资准备 (6)四、施工计划 (6)(一)施工总体安排 (6)(二)组织计划 (6)(三)进度计划 (7)(四)材料计划 (7)(五)劳动力计划 (7)五、施工方法 (8)(一)基坑开挖 (9)(二)井壁制作 (9)(三)沉井下沉 (25)(四)沉井封底、浇筑底板 (26)六、雨季施工措施 (27)七、夏季施工措施 (28)八、施工管理 (28)(一)工程管理 (28)(二)质量管理 (29)(三)安全管理及保证措施 (32)(四)文明施工管理 (35)(五)工期保证措施 (36)滏阳河衡水区段防洪除涝综合整治工程是衡水市委市政府为改善城区环境质量和城市生活质量而实施的综合整治工程。
工程段总长20.75公里,其中市区段13.75公里(大西头闸至南外环桥南规划边界),市区段总范围:滏阳河衡水市城区段南起拟建的侯庄节制闸,北至大西头枢纽,河道两侧以两堤为界。
我公司承担的工程为人民西路(南侧前进街—西康)截污导污工程倒虹吸进水沉井工程。
该工程长9.25m,宽5.50m。
沉井板底标高为9.10m,板厚750mm,底板下设置C15 10cm 素砼垫层。
底板至井顶高度为7.82m,池壁厚度为750mm。
井底、井壁及盖板砼强度等级为C30。
二、本工程特点1、本工程为污水处理工程,工程结构中以现浇砼和管道安装为主,采用沉井法进行施工。
2、本工程预埋铁件及预埋管道较多,各种预埋件、预留孔、穿墙孔较多,必须位置准确,严格按图事前预留,不准砼浇捣后凿洞埋设。
3、本工程池壁在施工时必须采取技术措施防止产生温度裂缝。
井壁砼浇捣时必须做到外光内实。
4、本工程地面平坦,且无地下管线,道路交通也方便,是对施工有利的条件,我们将充分利用现有施工有利条件来具体布置,保证工程顺利衔接,确保工程完成。
沉淀池施工方案实行科学管理,确保施工安全和质量。
3.1.2平面管理体系:建立完善的管理体系,明确责任和职责。
3.1.3管理计划的制定:根据工期和进度要求,制定详细的管理计划。
3.1.4管理计划的实施:严格按照管理计划执行,及时调整和完善。
3.2、施工工期与进度计划:根据工程要求和施工难度,合理安排工期和进度计划,确保工程按时完成。
四、施工工序与主要分部施工工艺4.1定位测量:对施工现场进行精确的定位和测量。
4.2土方开挖:按照设计要求进行土方开挖,确保施工质量。
4.3素砼垫层浇筑:在基础上浇筑素砼垫层,保证地基承载力和稳定性。
4.4钢筋工程:按照设计要求进行钢筋加工和安装,确保结构稳定和安全。
4.5模板工程:按照设计要求进行模板制作和安装,确保混凝土浇筑质量。
4.5.1整板基础模板施工:按照设计要求制作整板基础模板,确保基础平整。
4.5.2墙体模板施工:按照设计要求制作墙体模板,确保墙体平整和垂直。
4.5.3框架柱模板施工:按照设计要求制作框架柱模板,确保柱子垂直和精度。
4.5.4梁板模板施工:按照设计要求制作梁板模板,确保梁板平整和精度。
4.5.5模板拆模:按照设计要求进行模板拆除,确保模板完好无损。
4.6脚手架工程:按照安全技术规范进行脚手架搭设,确保工人安全。
4.7混凝土工程:按照设计要求进行混凝土浇筑,确保混凝土质量。
4.7.1混凝土浇筑:按照设计要求进行混凝土浇筑,确保混凝土强度和密实度。
4.7.2施工缝的处理:按照设计要求进行施工缝的处理,确保施工缝平整和美观。
4.7.3砼工程的质量控制点:按照质量控制点要求进行砼工程的质量控制,确保砼工程质量。
4.8满水试验:按照设计要求进行满水试验,确保沉淀池密封性和稳定性。
4.9土方回填工程4.9.1土料要求:按照设计要求选择合适的土料进行回填。
4.9.2操作要点及质量保证措施:按照操作要点进行土方回填,并采取质量保证措施。
4.9.3回填土的质量控制与检验:按照质量控制要求进行回填土的质量控制和检验。

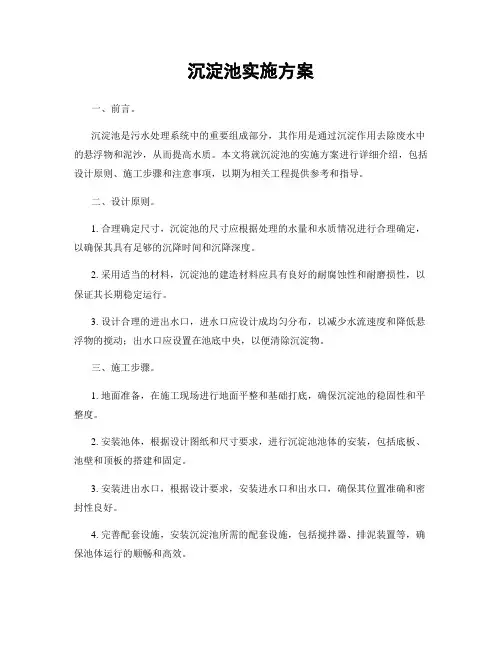

沉淀池实施方案一、前言。
沉淀池是污水处理系统中的重要组成部分,其作用是通过沉淀作用去除废水中的悬浮物和泥沙,从而提高水质。
本文将就沉淀池的实施方案进行详细介绍,包括设计原则、施工步骤和注意事项,以期为相关工程提供参考和指导。
二、设计原则。
1. 合理确定尺寸,沉淀池的尺寸应根据处理的水量和水质情况进行合理确定,以确保其具有足够的沉降时间和沉降深度。
2. 采用适当的材料,沉淀池的建造材料应具有良好的耐腐蚀性和耐磨损性,以保证其长期稳定运行。
3. 设计合理的进出水口,进水口应设计成均匀分布,以减少水流速度和降低悬浮物的搅动;出水口应设置在池底中央,以便清除沉淀物。
三、施工步骤。
1. 地面准备,在施工现场进行地面平整和基础打底,确保沉淀池的稳固性和平整度。
2. 安装池体,根据设计图纸和尺寸要求,进行沉淀池池体的安装,包括底板、池壁和顶板的搭建和固定。
3. 安装进出水口,根据设计要求,安装进水口和出水口,确保其位置准确和密封性良好。
4. 完善配套设施,安装沉淀池所需的配套设施,包括搅拌器、排泥装置等,确保池体运行的顺畅和高效。
5. 检查和调试,完成沉淀池的安装后,进行全面的检查和调试,确保其各项功能正常。
四、注意事项。
1. 安全第一,在施工过程中,严格遵守相关的安全操作规程,确保施工人员的安全。
2. 质量控制,在施工过程中,严格按照设计要求和施工标准进行操作,确保沉淀池的质量。
3. 环境保护,施工过程中,应采取有效措施防止污染环境,确保周围环境的清洁和安全。
4. 定期维护,沉淀池建成后,需要定期进行清理和维护,以确保其长期有效运行。
五、结语。
沉淀池作为污水处理系统中的重要设施,对提高水质和保护环境具有重要意义。
因此,在实施沉淀池工程时,需要严格按照设计原则和施工步骤进行操作,同时注意事项也需严格遵守,以确保沉淀池的质量和效果。
希望本文的介绍能够对相关工程提供一定的参考和指导,为污水处理工程的顺利实施提供帮助。

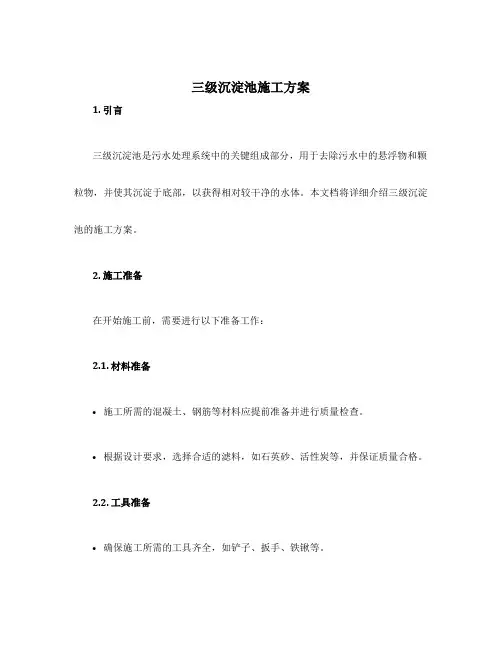

三级沉淀池施工方案1. 引言三级沉淀池是污水处理系统中的关键组成部分,用于去除污水中的悬浮物和颗粒物,并使其沉淀于底部,以获得相对较干净的水体。
本文档将详细介绍三级沉淀池的施工方案。
2. 施工准备在开始施工前,需要进行以下准备工作:2.1. 材料准备•施工所需的混凝土、钢筋等材料应提前准备并进行质量检查。
•根据设计要求,选择合适的滤料,如石英砂、活性炭等,并保证质量合格。
2.2. 工具准备•确保施工所需的工具齐全,如铲子、扳手、铁锹等。
•验收并确认所有工具的完好性。
2.3. 现场准备•清理施工现场,确保没有杂物和障碍物。
•检查土地基础的平整度,并进行必要的修整。
3. 施工流程三级沉淀池的施工主要包括基础施工、墙体施工、进出水口施工和配件安装四个阶段。
3.1. 基础施工•根据设计图纸,进行基础的测量和标注。
•在标注好的地方,进行基础的挖掘。
•在挖掘好的基础中,铺设防水材料,并进行固定。
•按照设计要求,浇筑混凝土基础,并确保其平整度和强度。
3.2. 墙体施工•在基础上进行墙体的模板搭建。
•根据设计要求,进行钢筋的加固和绑扎。
•按照设计要求,浇筑混凝土墙体,并在浇筑过程中进行震实和养护。
3.3. 进出水口施工•根据设计要求,在沉淀池墙体上开设进、出水口位置,并进行标注。
•使用合适的工具,卸除墙体上对应位置的模板。
•根据设计要求,安装进、出水口阀门和管道。
3.4. 配件安装•根据设计要求,安装沉淀池上部覆盖物,如检修井盖等。
•根据设计要求,安装沉淀池内的搅拌器、污泥管道等配件。
•检查各配件的安装情况,并进行必要的调整和固定。
4. 施工质量控制为确保三级沉淀池的施工质量,需要进行以下质量控制措施:•在施工过程中,严格按照设计要求进行施工,确保尺寸、深度等参数的准确性。
•对施工材料进行严格检查,确保其质量合格。
•在施工前、施工中和施工后进行必要的检查和验收。
5. 施工安全注意事项在三级沉淀池施工过程中,需要注意以下安全事项:•施工现场设置明显的安全警示标志,保持施工区域的安全。

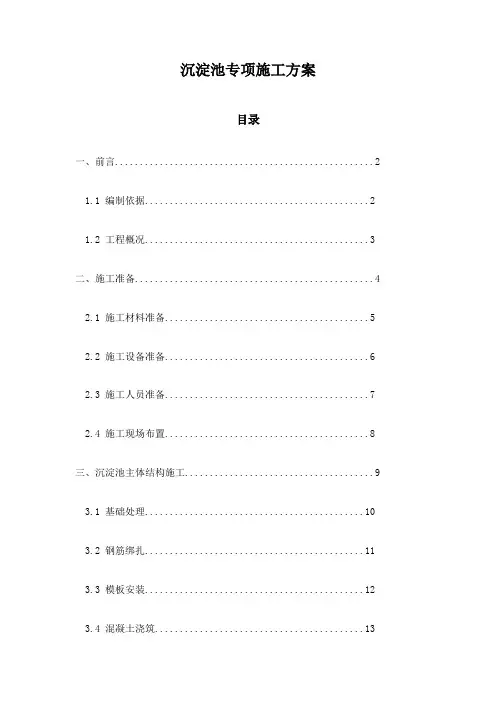

沉淀池专项施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 施工材料准备 (5)2.2 施工设备准备 (6)2.3 施工人员准备 (7)2.4 施工现场布置 (8)三、沉淀池主体结构施工 (9)3.1 基础处理 (10)3.2 钢筋绑扎 (11)3.3 模板安装 (12)3.4 混凝土浇筑 (13)3.5 预应力张拉 (14)3.6 养护与拆模 (16)四、沉淀池附属设施施工 (16)4.1 排水系统 (17)4.2 污水处理设施 (18)4.3 生态景观设计 (19)五、施工进度计划与保证措施 (20)5.1 施工进度计划 (21)5.2 施工保证措施 (23)六、施工安全与环境保护 (24)6.1 施工安全措施 (25)6.2 环境保护措施 (26)七、施工质量控制与验收标准 (28)7.1 施工质量控制 (29)7.2 工程验收标准 (30)一、前言随着科技的进步和工程建设的不断发展,沉淀池作为水处理工艺中的重要环节,其施工质量和效率越来越受到关注。
本沉淀池专项施工方案旨在确保沉淀池建设过程的安全、质量、进度及成本控制,为项目顺利推进提供有力保障。
在当前工程背景下,本方案充分考虑了工程所在地的地质、气候、环境等自然条件以及实际需求,结合以往经验与现代工程技术发展趋势,制定了科学、合理、可行的施工方案。
通过本方案的实施,力求在确保安全和质量的前提下,实现施工效率与经济效益的最大化。
本方案明确了沉淀池施工的目标和意义,强调施工过程中应遵循的原则和规范要求,为后续施工内容的展开提供了清晰的方向。
在后续章节中,将详细介绍施工工艺流程、施工方法与措施、质量保证措施、安全环保措施等方面的内容,确保项目顺利进行。
1.1 编制依据本专项施工方案编制过程中,严格遵守了国家及地方有关沉淀池建设、施工和验收的法律法规和标准规范,如《中华人民共和国建筑法》、《建设工程质量管理条例》、《混凝土结构工程施工质量验收规范》(GB502042等。
雨水沉淀池施工方案(一)目录1.工程概况2.施工准备3.施工进度及劳动力、设备机具需求计划4.施工方法及主要技术要求5.质量保证措施6.安全措施及要求7.文明施工措施1.工程概况1.1工程概况煤场雨水沉淀池内壁西北角座标A=394.20,B=683.00,详细位置见总交图。
该建筑物设计为砼结构。
池壁砼厚500、550mm,底板厚为600 mm,采用抗冻标号为F200,抗渗标号为W6的C30砼。
设计要求水池内壁抹20mm厚水泥砂浆,内掺水泥用量5%防水粉。
为防冻胀,设计要求池底板下填0.5m池壁外填1.0m粗砂,并分层夯实。
沉淀池±0.000,相对应绝对高程为203.00米,池底标高为-5.500米,池壁高度为4800mm。
由于沉淀池的特点,至使该构筑物施工工艺复杂。
对施工中砼浇筑连续性密实程度及施工缝处理也更为严格。
1.2沉淀池施工程序根据该工程结构特点,确定以下施工作业顺序:定位放线——土方开挖——基础底部填砂夯实——素砼垫层——垫层弹线——底板部分砼浇筑——池壁砼浇筑——拆模——梁板浇筑——土方回填及壁外粗砂回填夯实——梁板拆模——内壁抹防水砂浆2.施工准备2.1技术准备:2.1.1会审施工图。
施工图下达工地后施工技术人员会同设计院、发电公司有关人员进行图纸会审,主设者给予设计交底,明确设计意图和主要技术要求,对设计图中一些问题及时解决并做好会审纪要。
2.1.2编制施工方案。
根据施工图设计和施工单位劳动力配备、施工用设备机具、发电公司施工进度安装,编制切实可行施工方案,经批准后以其指导施工管理和施工技术工作。
2.1.3技术资料准备。
浇筑砼用砂、碎石、钢筋除据出厂合格证外,均要进行二次检验。
砼材料配合比由试验室确定。
2.2施工现场准备2.2.1定位控制。
采用十字形砼控制桩。
控制桩做法:C20砼预制,截面为350×350,L=250mm,顶部预埋300×300铁件,共设四根,在其中一根上留高程控制点。
沉淀池改造工程施工一、沉淀池施工方案水池施工工艺流程:水池钢筋制作、安装→水池模板制作、安装→现浇钢筋砼水池预埋件制作安装→钢筋保护层调整→砼拌制→水池砼运输、入仓→水池砼浇筑→水池砼施工缝处理→水池砼养护→水池满水试验(一)、水池钢筋工程施工工艺及要求:I、水池钢筋制作、安装⑴、钢筋制作安装工艺流程:配料→代换→除锈→冷拉→调直→切断→弯曲→焊接→绑扎。
2、施工要求及方法:⑴、钢筋配料钢筋配料是根据配筋图,按钢筋编号顺序绘出各种形状和规格的单根钢筋图,然后分别计算钢筋下料长度和根数,填写配料单,申请加工。
○1、钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化,在配料中不能直接根据图纸中的尺寸下料,必须了解对砼保护层、钢筋弯曲、弯钩等规定,再根据图中尺寸计算其下料长度。
直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值a 、弯曲调整值钢筋弯曲后的特点:一是在弯曲处皮收紧,外皮延伸,轴线长度不变;二是在弯曲处形成圆弧。
钢筋的度量方法是沿直线量外包尺寸,因此,弯起钢筋的度量尺寸大于下料尺寸,两者之间的差值称为钢筋弯曲调整值。
b 、弯曲增加长度钢筋的弯钢形式有三种:半圆弯钩、直弯钩及斜弯钩。
半圆弯钩是最常用的弯钩,直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钢筋只用在直径较小的钢筋中。
c 、箍筋调整值箍筋调整值,即为弯钩增加长度和弯曲调整值两项之差或之和,根据箍筋量外包尺寸或皮尺寸确定。
⑵、钢筋除锈○1、钢筋的表面应洁净。
油渍、漆污和用锤击时能剥落的浮皮、铁锈等在使用前清除干净。
在焊接前,焊点处的水锈应清除干净。
○2、钢筋的除锈,一般可通过以下两个途径:一是在钢筋冷拉或调直过程中除锈,对于大量钢筋的除锈较为经济省力;二是用机械方法除锈,如采用电动除锈机,对钢筋的局部除锈较为方便。
还可以用手工钢丝刷除锈。
⑶、钢筋调直○1、调直工艺采用钢筋调直机调直冷拔丝和细钢筋时,要根据钢筋的直径选用调直模和传送压辊,并要正确掌握调直模的偏移量和压辊的压紧程度。
沉淀池施工方案一、工程概述本工程为某小区污水处理厂的沉淀池,位于小区西南侧。
该沉淀池主要功能是进行污水沉淀,以去除悬浮物和部分有机物,为后续的生物处理工艺提供预处理。
沉淀池的设计规模为5000m³/d,采用平流式沉淀池。
二、施工流程1、施工准备:包括场地平整、测量放线、材料采购等。
2、基础施工:按照设计要求进行沉淀池基础施工,包括混凝土浇筑、养护等。
3、池体施工:在基础施工完成后,进行沉淀池池体的施工,包括墙体砌筑、抹灰等。
4、设备安装:在池体施工完成后,进行设备安装,包括格栅、刮泥机等。
5、调试运行:完成设备安装后,进行调试运行,确保沉淀池能够正常运行。
三、施工方案1、施工准备(1)根据设计要求,完成场地平整,并做好排水措施。
(2)根据设计图纸,进行测量放线,确定池体的位置和尺寸。
(3)采购所需的材料和设备,确保质量合格。
2、基础施工(1)根据设计图纸,进行混凝土基础浇筑,包括池底和池壁。
(2)按照要求进行混凝土养护,确保基础牢固。
3、池体施工(1)根据设计图纸,进行墙体砌筑,使用合格的材料进行砌筑,确保墙体牢固。
(2)进行池壁抹灰,使用合格的抹灰材料进行抹灰,确保池壁光滑、牢固。
(3)进行池口施工,安装合格的防水材料,确保池口不漏水。
4、设备安装(1)根据设计要求,安装格栅和刮泥机等设备。
(2)进行设备的调试运行,确保设备能够正常运行。
5、调试运行(1)进行沉淀池的调试运行,检查设备的工作状况和沉淀效果。
(2)对沉淀池进行必要的调整和优化,确保沉淀池能够正常运行。
(3)在调试运行过程中,注意安全操作,避免发生意外事故。
四、安全措施1、在施工过程中,必须遵守安全操作规程,确保工人和设备的安全。
2、在高空作业时,必须使用安全带和安全网等防护措施,确保工人的安全。
3、在设备安装和调试过程中,必须按照设备说明书的要求进行操作,避免发生意外事故。
污水池施工方案一、工程概述本施工方案旨在为新建的污水池项目提供一个全面的施工指导。
某污水处理厂沉淀池施工方案一、前期准备工作1.组织相关人员进行现场勘察和测量,确定沉淀池的具体位置和尺寸,并制定相应施工图纸和设计规范。
2.准备所需要的施工材料和设备,如混凝土、钢筋、模板、搅拌机等。
二、施工步骤1.地基处理:根据设计要求,对沉淀池的基础进行加固和处理,以确保沉淀池的稳定性和耐久性。
2.模板搭设:根据设计要求,搭设沉淀池的模板,确保沉淀池的形状和尺寸准确无误。
3.钢筋安装:根据设计图纸的要求,进行沉淀池的钢筋加工和安装,以增强沉淀池的抗压能力和稳定性。
4.混凝土浇筑:使用混凝土搅拌机将预先准备好的混凝土倒入模板内,确保混凝土浇筑均匀密实,不得产生空洞和裂缝。
5.混凝土养护:浇筑完成后,对混凝土进行养护措施,如喷水养护,覆盖保湿膜等,以确保混凝土的强度和耐久性。
6.功能设备安装:根据设计要求,安装沉淀池的功能设备,如搅拌机、计量装置等,以确保沉淀池的正常运行和污水处理效果。
7.测试运行:完成施工后,进行沉淀池的测试运行,检验各项功能设备的正常运行和沉淀效果。
三、施工安全注意事项1.严格执行相关施工安全操作规程,做好施工现场安全防护措施,确保施工人员的人身安全。
2.强化施工现场管理,加强对施工现场的巡视和监督,避免施工过程中出现安全事故。
3.严格按照设计要求和规范施工,确保沉淀池的结构稳定和使用安全。
4.严禁在施工现场吸烟、乱丢建筑垃圾等行为,保持施工现场整洁和环境卫生。
四、质量控制措施1.实施施工前的材料检验,确保使用的混凝土、钢筋等材料符合设计要求和相关规范。
2.加强对施工过程的监督和检查,及时发现和纠正施工中的质量问题。
3.对施工过程进行记录和报告,确保施工质量可追溯和监控。
4.施工完成后进行验收,确保沉淀池的质量和性能符合设计要求和相关标准。
以上是污水处理厂沉淀池施工方案的主要内容,希望能对您有所帮助。
如需更详细的方案,请提供更多具体的施工要求和设计要求。
洗车沉淀池施工方案设计一、项目背景随着城市洗车业务量的增长,合理设计与建设洗车沉淀池成为了确保洗车废水得到有效处理与回用的关键措施。
本方案设计旨在指导洗车沉淀池的建造,确保其满足环保要求,同时提高洗车废水的处理效率。
二、位置选择与设计沉淀池应选址在洗车场附近,便于废水收集与输送。
考虑地质条件,避免选址在地质不稳定区域。
设计时需考虑沉淀池的大小,根据洗车场规模确定合理的容积。
三、材料设备采购采购耐腐蚀、耐磨损的材料,确保沉淀池使用寿命。
选择质量可靠、技术成熟的施工设备,确保施工进度与质量。
四、施工准备制定详细的施工计划,明确施工任务与时间节点。
组织施工队伍,进行技术交底与安全培训。
准备施工所需的材料、设备,确保施工顺利进行。
五、施工阶段按照设计图纸进行挖掘,确保挖掘尺寸准确。
进行基础处理,确保基础平整、无积水。
按照要求进行钢筋绑扎与模板安装。
进行混凝土浇筑与养护,确保结构强度与稳定性。
六、沉淀池设计设计合理的进水口与出水口,确保废水均匀分布与流出。
设计沉淀区,确保废水中的泥沙得到有效沉淀。
设计清水区,便于提取处理后的清洁水。
七、集水池设计根据洗车场废水量设计集水池容积。
设计合理的泵送系统,确保废水能够顺利输送至沉淀池。
设计水位控制系统,确保集水池水位稳定。
八、安全与风险管理制定安全施工规范,确保施工过程中的安全。
定期进行安全检查,及时发现并排除安全隐患。
对可能的风险进行评估与预防,制定应急预案。
九、质量与进度控制设立质量监督机构,对施工过程进行全面监督。
定期对施工质量进行检查与评估,确保施工质量符合要求。
制定合理的施工进度计划,确保工程按时完成。
十、后期维护与管理建立完善的维护管理制度,定期对沉淀池进行检查与维护。
对沉淀池的运行数据进行记录与分析,及时发现问题并进行处理。
定期对沉淀池进行清理与修复,确保其正常运行与使用寿命。
通过本方案的设计与实施,将为洗车场提供一个高效、环保的废水处理设施,促进洗车行业的可持续发展。
沉淀池改造工程施工一、沉淀池施工方案水池施工工艺流程:水池钢筋制作、安装f水池模板制作、安装f现浇钢筋砼水池预埋件制作安装一钢筋保护层调整T砼拌制T水池砼运输、入仓f水池砼浇筑f水池砼施工缝处理f水池砼养护f水池满水试验(一)、水池钢筋工程施工工艺及要求:1、水池钢筋制作、安装⑴、钢筋制作安装工艺流程:配料f代换f除锈f冷拉f调直f切断f弯曲f焊接f 绑扎。
2、施工要求及方法:⑴、钢筋配料钢筋配料是根据配筋图,按钢筋编号顺序绘出各种形状和规格的单根钢筋图,然后分别计算钢筋下料长度和根数,填写配料单,申请加工。
①、钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化,在配料中不能直接根据图纸中的尺寸下料,必须了解对砼保护层、钢筋弯曲、弯钩等规定,再根据图中尺寸计算其下料长度。
直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值a 、弯曲调整值钢筋弯曲后的特点:一是在弯曲处内皮收紧,外皮延伸,轴线长度不变;二是在弯曲处形成圆弧。
钢筋的度量方法是沿直线量外包尺寸,因此,弯起钢筋的度量尺寸大于下料尺寸,两者之间的差值称为钢筋弯曲调整值。
b 、弯曲增加长度钢筋的弯钢形式有三种:半圆弯钩、直弯钩及斜弯钩。
半圆弯钩是最常用的弯钩,直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钢筋只用在直径较小的钢筋中。
c 、箍筋调整值箍筋调整值,即为弯钩增加长度和弯曲调整值两项之差或之和,根据箍筋量外包尺寸或内皮尺寸确定。
⑵、钢筋除锈①、钢筋的表面应洁净。
油渍、漆污和用锤击时能剥落的浮皮、铁锈等在使用前清除干净。
在焊接前,焊点处的水锈应清除干净。
②、钢筋的除锈,一般可通过以下两个途径:一是在钢筋冷拉或调直过程中除锈,对于大量钢筋的除锈较为经济省力;二是用机械方法除锈,如采用电动除锈机,对钢筋的局部除锈较为方便。
还可以用手工钢丝刷除锈。
⑶、钢筋调直®、调直工艺采用钢筋调直机调直冷拔丝和细钢筋时,要根据钢筋的直径选用调直模和传送压辊,并要正确掌握调直模的偏移量和压辊的压紧程度。
1.1.安装方案1.1.1.工程概况本工程的机械设备安装主要包括桁车式虹吸吸泥机、不锈钢集水槽、碳钢管、配电箱、控制箱等。
设备工程的安装是保证沉淀池正常运行的重要条件。
1.1.2.施工准备1.技术准备(1)熟悉安装的机械设备图纸、安装专业施工图、安装技术文件、设备安装说明书、零部件装配公差配合技术要求和有关的国家标准、施工及验收规范等。
(2)学习有关规范和安全技术文件。
(3)调查设备及材料的供应情况,了解施工现场的条件及施工技术的复杂程度。
(4)了解人力、机具的部署情况等,根据所掌握的确切资料,编制施工组织设计和施工方案。
2.劳动力组织准备(1)组建精干、高效的施工队伍,对技术标准高的重点、难点项目,针对性的组织专业化施工队伍进行施工。
(2)结合以往施工经验,优化施工方案,纵观全局,看准难点,抓住关键,统筹安排,均衡生产。
(3)根据工程实际需要,各施工队、工种之间相互协调,由项目部统一调度,合理调配劳动力,减少窝工和劳动力浪费现象。
3.物资准备(1)设备由库房运至施工现场放至指定位置。
(2)施工机具:平板拖车、汽车吊、钢丝绳、电焊机、测量工具、液压千斤顶、倒链、手持电动工具等。
1.1.3.设备的安装及调试1.桁车式虹吸吸泥机的安装(1)开箱根据安装要求,开箱逐台检查设备的外观,按照装箱单清点零件、部件、工具、附件、合格证和其它技术文件,检查有否因运输途中受到震动而损坏、脱落、受潮等情况,并做出记录。
(2)定位放线主要是指断面尺寸、标高及位置校核,要求:在基础表面上放出设备安装的纵横方向中轴线及外边线,标出化学螺栓位置。
复合设备的尺寸及标高,与管道安装是否一致。
(3)设备安装1)基础安装面清扫干净,将预埋钢板找到并与图纸校队,放出安装设备的中心十字线和基准线。
2)行走端梁的安装:安装前各轴承部位应加注好一定数量的润滑油或润滑脂,用手盘车无卡阻现象并转动灵活,然后将两边端梁放好,待与大梁连接。
3)大梁的安装:在一平坦地面先将各段梁现场拼焊,并保证对接后的大梁以中心为界,两侧中心起拱30mm,大梁两侧面直线度全长不大于10mm,然后用吊车吊起,中间与中心支座用销轴连接,端部与行走端梁连接。
4)虹吸系统总成的安装:该系统属于整体组装后,按其位置标高一次与大梁底部用螺栓吊接。
严格控制标高,以保证虹吸功能的实施。
5)浮渣刮板总成的安装:待刮泥版吊架按要求焊接完毕后,再将浮渣刮板总成按工艺要求的出水液位逐一吊装在集泥槽及吊架上,并保持刮板漏出设计液位125mm左右,以适应液位的浮动变化。
2.集水槽的安装(1)开箱根据安装要求,开箱逐台检查设备的外观,按照装箱单清点零件、部件、工具、附件、合格证和其它技术文件,检查有否因运输途中受到震动而损坏、脱落、受潮等情况,并做出记录。
(2)定位放线主要是指断面尺寸、标高及位置校核,要求:在结构表面上放出设备安装的纵横方向中轴线及外边线,标出化学螺栓位置。
(3)集水槽的安装1) 基础安装面清扫干净,将预埋钢板找到并与图纸校队,放出安装设备的中心十字线和基准线。
2)将工字钢与预埋件连接好,焊接,焊接要满足规范要求,不锈钢集水槽左右两边用不锈钢角钢穿眼,与工字钢采用M12螺栓固定在工字钢上,中间夹不锈钢。
间距为4000。
3)不锈钢集水槽分为A、B、C三段,中间采用法兰连接。
集水槽四周距顶端120mm处设Φ30mm的孔,间距150mm。
用于收集水。
4)不锈钢集水槽焊接变形不得大于5mm。
集水槽安装垂直度应符合设备技术文件的规定。
1.1.4.管道安装1.钢管安装(1)施工工艺管道除锈及防腐→下管(排管) →管道连接→管道附件安装→管道实验→焊口防腐(2)钢管焊接1)焊接前①焊接材料应尽量与母材相符,焊接口的强度应高于管材本身的强度。
焊接前必须检查焊接材料的干燥程度,应保证符合相应焊接材料的干燥要求。
②为了提高焊缝强度,应将焊口两侧不少于10mm范围内的铁锈、污垢、油脂等清除干净,并将管口边缘与焊口两侧10~15mm范围内的表面打磨处理,使其漏出金属光泽,制作坡口。
③对壁厚≥5mm的管口,必须坡口和钝边,当管壁厚度为6~12mm时,应采用V形坡口焊缝,且要求焊缝采用多层焊接。
所开坡口上部夹角为60°~70°,靠里皮边缘上应留1.0~4.0mm宽的钝边。
焊接时两管口间要留有一定的间隙,两管对口焊接应保证在一条直线上,不得错口。
焊接时,两端对口的允许错口量及两管端的间隙缝值应符合要求。
④焊接前必须检查焊接设备,并确认其工作性能稳定可靠。
2)管道的焊接①管道焊接一般采用单面焊接,但管径大于800mm时,应采用双面焊。
纵向焊缝应放在管道中心线上半圆的45°方向。
②对口时检查内壁是否平整,其错口的允许偏差为0.2倍的壁厚,且不大于2mm。
③环向焊缝距支架净距不小于100mm,直管管段两相邻环向焊缝的间距不小于200mm,管道任何位置不得出现十字焊缝。
对口要求纵向焊缝错开,其间距不小于100mm。
④管子对口完成后应检查平直度,在距接口中心200mm处测量,允许偏差1mm/m,但全长允许偏差不超过10mm。
⑤管子对口后应垫置牢固,避免焊接或热处理过程中产生变形,待焊口完全冷却后撤除支垫设施。
⑥对口焊接时,其纵向焊缝应相互错开100mm。
钢管对口检查合格后点焊,将两管管端对口定出管道中心,沿管子圆周方向先上下至少四处点焊定位(点焊缝长约5~10mm,高约5mm),并将两管定位。
钢管的纵向焊缝及螺纹焊缝处不得点焊。
3)焊接后①管道焊接后焊缝应有加强面高度和压面宽度;焊缝质量必须达到现行施工及验收规范的规定,焊缝表面不得有裂纹、气孔、砂眼等缺陷。
②焊接后必须检查焊缝外观,检查前应将妨碍检查的焊皮、飞溅物清理干净。
焊缝宽度以每边盖过坡口2mm为宜。
角焊缝的焊脚高度应符合设计规定,其外形应平缓过渡,表面不得有裂缝、气孔、夹渣等缺陷,咬肉深度不得大于0.5mm。
③管道焊口尺寸允许偏差(3)注意事项1)直管段两环焊缝间距不小于100mm。
2)焊缝距弯管起弯点不得小于100mm,且不小于管外径。
3)环焊缝距支吊架净距不小于50mm,需热处理的焊缝距支吊架净距不得小于焊缝宽的5倍,且不得小于100mm。
4)在管道焊缝上不得开孔,如必须开孔,焊缝应经无损探伤检查合格。
5)有加固环的卷管,加固环的对接焊缝应与管子纵向焊缝错开,其间距不小于100mm,加固环距管子的环向焊缝不应小于50mm。
1.1.5.电气工程安装1.仪表安装施工(1)管路敷设1)仪表管的支架应牢固,仪表管应用可拆卸的卡子牢固地固定在支架上。
2)仪表测量管路的坡度应符合规范要求,差压测量管路坡度方向应便于排除管内的空气,以免影响测量。
3)管路敷设应整齐、美观,应尽量减少弯曲和交叉,不得有急剧和复杂的弯曲。
4)管路敷设完毕后,应用压缩空气吹扫管内壁,并注意检查有无堵塞和漏焊现象,连接是否正确。
5)所有仪表管安装完毕后应进行水压试验,最好能在施工结束后随同主管道进行强度和严密性试验。
6)管路经严密性试验合格后,其表面应将锈除干净,涂防锈漆,其颜色应符合设计要求。
7)在管路施工结束后,在所有管路的两端挂上编号、名称及用途的标示牌。
(2)电气线路的敷设1)电线管的敷设:室外埋地敷设的电线管宜采用焊管,与设备连接部位应采用防水弯再加上金属软管与设备相连。
2)电缆穿过平台、墙或埋入地下设备的基础内或容易碰伤的地方,应加保护管。
保护管布置应整齐、美观,管口应光滑无毛剌。
3)电缆敷设在电缆敷设前,应按系统图、接线图、原理图、盘内配线图,核对电缆清单中的电缆编号、规格、芯数。
然后检查电缆支架、保护管是否安装正确。
动力电缆与信号电缆分开敷设,用隔板隔开。
将每根子电缆的编号、规格、起迄点、长度、走向编写成清单。
要使电缆敷设得整齐、美观,避免交叉压叠,在盘下不交叉,应周密考虑,在清单中分段、分部位列出先后顺序,每根电缆始末端的设备应编号,写上名称,以利于电缆敷设。
电缆敷时应尽量做到纵看成片,横看成线,引出方向一致,余度一致,松紧适当,相互间距一致,挂牌位置一致。
4)导线穿保护管敷设导线(绝缘电线和补偿导线)保护管应敷设在检修维方便、无剧烈振动和不易受机械损伤的地方,而且应远离热源、火源。
导线保护管应固定在牢固的支架上,也可用卡子固定。
(3)仪表和控制设备安装1)仪表(压力表和变送器)安装在便于观察、维护和操作方便的地方,周围应干操和无腐蚀性气体,应避免强烈振动。
2)各种仪表及变送器的正、负压管接口分别与节流装置的正、负压管接口相连,不能接错。
测量管路接至压差计时,管子接头必须对准,不能使仪表有机械应力。
3)流量仪表、水位计及变送器的导管应安装排污阀门。
排污阀门的位置应便于操作和检修。
排污阀门以下应装有便于监视排污状况的排污漏斗和排水管,排水管应接至地沟。
4)所有仪表都须作单体校验,在试运转前,须作系统调校。
2.电气装置接地(1)接至电气设备、器具和可拆卸的其他非带电金属部件接地(接零)的分支线,必须直接与接地干线相连,严禁将数个需要接地的电气设备串联接地。
(2)接地线与设备接地,采用螺栓固定时,其接触面应按规定处理,螺栓应紧固,采用搭焊时应符合下表的规定:接地体(线)搭焊规定及检验方法装有电器的可开启盘面、台面、柜门的接地线应以多股铜软导线与接地的金属构架可靠连接。
(3)钢接地线的截面应符合设计要求且不得小于下表的规定。
利用串联钢结构作为接地装置时,它们之间的跨接线,作为接地干线时扁钢截面不得小于100mm2,支线时不得小于48mm2。
钢接地线的最小规格3.设备电气系统安装要求(1)设备安装完成后,按设备安装说明书进行电气系统的安装,在正式电源未能达到适用条件的情况下,可以使用临时电源进行设备的预调整稳装。
电气及自动控制的安装,应经相关设备厂家技术人员交底和现场指挥,严格按照厂家指导人员的指令进行。
(2)根据工艺控制的要求,工艺设备一般设计为就地操作控制箱和远端中央控制室的双控及操作系统。
(3)设备就位后,按设备安装位置的电气接线口和配电箱设计位置配管穿线,一般情况下,配管为暗敷设于地板内,即在设备就位前,已经在土建混凝土结构施工时敷设完毕,此时仅进行穿线接线即可。
穿线时,严格按照国家现行规范及标准图集进行。
具体要求如下:1)电缆电线材质、规格、型号等符合设计及设备厂家产品技术要求。
2)暗装穿线时,要按电气施工工艺标准的要求用钢丝穿带线做引线,把暗装管按管径、位置编号。
穿线时,同样对线缆编号,对号用带线把线缆敷设到位。
穿带过程中要均匀用力,不可过猛过急,死拉硬拽,损伤线缆。
在配管过于频繁捌弯处,增加接线盒一减缓线缆穿管敷设的难度。
3)桥架内敷设电缆时,既不可过于绷紧拉直,亦不可过于弯曲盘旋,各线缆在桥架排序、编号、挂牌,按国家现行标准绑扎固定。
