2023-10-28•电气运行基础•电气检修理论•电气运行故障诊断与处理目录•电气设备维护与保养•电气运行、检修实操培训01电气运行基础电气运行概述电气运行的重要性电气运行是现代社会生产和生活的基础，它保障了工业生产的顺利进行，满足了人们日常生活的基本需求。

电气运行的基本环节电气运行主要包括发电、输电、配电和用电等环节。

这些环节相互关联，共同维持着电力系统的稳定运行。

电气运行的概念电气运行是指利用电气设备进行电力生产、传输、分配和使用的过程。

它涵盖了从发电厂到用户端的整个电力系统。

电气设备运行标准电气设备运行标准的含义01电气设备运行标准是指针对不同类型的电气设备制定的安全、技术、管理等方面的规范和标准。

这些标准是保证电气设备正常运行的基础。

电气设备运行标准的制定依据02制定电气设备运行标准的依据主要包括国家或行业的法律法规、技术规范、企业标准等。

这些依据确保了标准的科学性、合理性和可操作性。

电气设备运行标准的执行与监督03标准的执行和监督是保证电气设备正常运行的关键环节。

企业应加强标准的宣传和培训，确保员工了解并遵守相关规定，同时应建立监督机制，对标准的执行情况进行检查和评估。

电气安全是指人们在生产、生活和工作中接触电气设备时，避免发生触电、电击、火灾等事故的安全状态。

电气安全的概念为了确保电气安全，必须采取一系列的防护措施，如设置遮栏、安装漏电保护装置、使用绝缘工具等。

这些措施能够有效地降低触电等事故的发生风险。

电气安全防护措施加强电气安全教育是提高人们安全意识的重要途径。

企业应定期开展电气安全培训和演练，使员工了解电气安全知识，掌握应急处理技能，提高安全意识。

电气安全教育电气安全与防护02电气检修理论电气检修是对电气设备进行定期检查、测试、维修和更换的过程，以确保电气设备能够安全、稳定、可靠地运行。

电气检修概述电气检修的定义随着电气设备复杂性的增加，电气检修对于保障设备正常运行和避免意外事故具有越来越重要的意义。

电气运行、检修培训课件汇报人：日期:•电气安全基础知识•电气运行基础知识•电气设备检修技能•电气事故处理能力•实际操作及模拟演练•培训评估及总结反馈01电气安全基础知识电气安全的概念电气安全的重要性保障人身安全电气事故可能导致设备损坏、生产线停工等损失，给企业带来巨大的经济损失。

维护设备安全促进经济发展1常用电气安全规范及标准23该规程规定了电力生产、使用、维修、施工等方面的安全要求和标准，是保障电气安全的基础规范之一。

《电力安全工作规程》该规范规定了电气装置安装过程中的安全要求和标准，包括变电所、配电室、电缆隧道等场所的施工和验收。

《电气装置安装工程安全规范》该规程规定了电气设备预防性试验的程序和方法，以发现和消除设备潜在的安全隐患，提高设备的安全性和可靠性。

《电气设备预防性试验规程》02电气运行基础知识电气运行的概念电气运行的重要性电气运行的概念及重要性变压器电机配电柜断路器常用电气运行设备及原理操作流程电气运行操作必须按照规定的操作流程进行，包括操作票制度、操作监护制度等。

操作规范电气运行操作必须符合相关规范和标准，如安全距离、安全防护措施等。

电气运行操作流程及规范03电气设备检修技能电气设备检修的概念及重要性电气设备检修的概念电气设备检修是指对电气设备进行检查、测试、维修和更换等操作，以确保电气设备能够正常运行，及时发现并解决潜在问题。

电气设备检修的重要性通过定期检修可以及时发现和解决电气设备存在的问题，避免因故障导致停机或事故的发生，提高设备的稳定性和可靠性。

同时，检修还可以提高设备的使用寿命，减少维修成本。

电气设备检修的流程及标准电气设备检修的流程电气设备检修的标准电气设备检修的常用方法包括直观检查法、仪表检查法、短路检查法等。

这些方法的使用取决于设备的类型和问题的性质。

电气设备检修的常用工具电气设备检修的常用工具包括万用表、兆欧表、钳形电流表等。

这些工具用于测试电压、电流、电阻等电气参数，帮助找出问题所在。

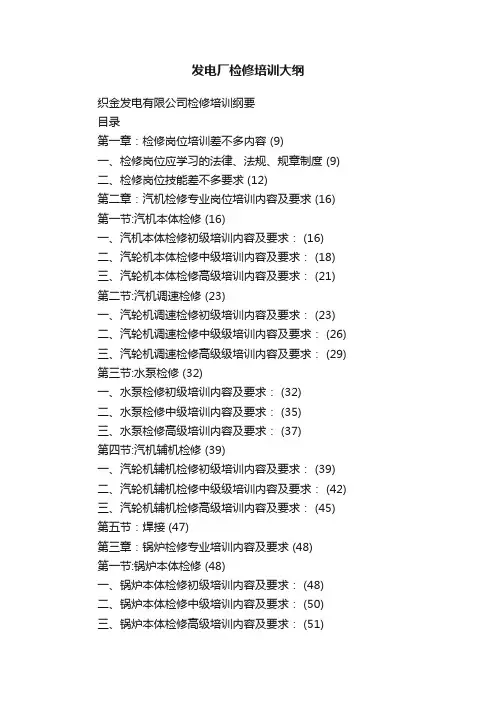

发电厂检修培训大纲织金发电有限公司检修培训纲要目录第一章：检修岗位培训差不多内容 (9)一、检修岗位应学习的法律、法规、规章制度 (9)二、检修岗位技能差不多要求 (12)第二章：汽机检修专业岗位培训内容及要求 (16) 第一节:汽机本体检修 (16)一、汽机本体检修初级培训内容及要求： (16)二、汽轮机本体检修中级培训内容及要求： (18)三、汽轮机本体检修高级培训内容及要求： (21) 第二节:汽机调速检修 (23)一、汽轮机调速检修初级培训内容及要求： (23)二、汽轮机调速检修中级级培训内容及要求： (26)三、汽轮机调速检修高级级培训内容及要求： (29) 第三节:水泵检修 (32)一、水泵检修初级培训内容及要求： (32)二、水泵检修中级培训内容及要求： (35)三、水泵检修高级培训内容及要求： (37)第四节:汽机辅机检修 (39)一、汽轮机辅机检修初级培训内容及要求： (39)二、汽轮机辅机检修中级级培训内容及要求： (42)三、汽轮机辅机检修高级培训内容及要求： (45) 第五节：焊接 (47)第三章：锅炉检修专业培训内容及要求 (48)第一节:锅炉本体检修 (48)一、锅炉本体检修初级培训内容及要求： (48)二、锅炉本体检修中级培训内容及要求： (50)三、锅炉本体检修高级培训内容及要求： (51)第二节:锅炉管阀检修 (53)一、锅炉管阀检修初级培训内容及要求： (53)二、锅炉管阀检修中级培训内容及要求： (57)三、锅炉管阀检修高级培训内容及要求： (60) 第三节:锅炉辅机检修 (62)一、锅炉辅机检修初级培训内容及要求： (62)二、锅炉辅机检修中级培训内容及要求： (64)三、锅炉辅机检修高级培训内容及要求： (66) 第四节锅炉脱硫检修专业 (67)一、脱硫检修初级培训内容及要求： (67)三、脱硫检修高级培训内容及要求： (71)第五节锅炉电除尘检修 (73)一、锅炉电除尘检修初级培训内容及要求： (73)二、锅炉电除尘检修中级培训内容及要求： (75)三、锅炉电除尘检修高级培训内容及要求： (76) 第六节锅炉除灰检修 (77)一、除灰检修初级培训内容及要求： (77)二、除灰检修中级培训内容及要求： (79)三、除灰检修高级培训内容及要求： (81)第七节：焊接 (84)一、焊接初级（Ⅲ级）培训内容及要求： (84)二、焊接中级（Ⅱ级）培训内容及要求： (87)三、焊接高级（Ⅰ级）培训内容及要求： (91) 第八节：水泵检修 (94)第四章：电气检修专业培训内容及要求 (95)第一节：电机检修 (95)一、电机检修初级培训内容及要求： (95)二、电机检修中级培训内容及要求： (99)第二节：电气高压试验 (107)一、高压试验初级培训内容及要求： (107)二、高压试验中级培训内容及要求： (112)三、高压试验高级培训内容及要求： (118)第三节：继电爱护 (123)一、继电爱护初级培训内容及要求： (123)二、继电爱护中级培训内容及要求： (129)三、继电爱护高级培训内容及要求： (134)第四节：电测仪表 (139)一、电测仪表初级培训内容及要求： (139)二、电测仪表中级培训内容及要求： (144)三、电测仪表高级培训内容及要求： (150)第五节：变电检修 (155)一、变电检修初级培训内容及要求： (155)二、变电检修中级培训内容及要求： (159)三、变电检修高级培训内容及要求： (164)第六节：直流设备检修 (170)一、直流设备初级培训内容及要求： (170)二、直流设备中级培训内容及要求： (178)三、直流设备高级培训内容及要求： (188)第七节：电机氢冷值班员 (197)一、电机氢冷值班员初级培训内容及要求： (197)二、电机氢冷值班员中级培训内容及要求： (204)三、电机氢冷值班员高级培训内容及要求： (212) 第八节：变压器检修工 (218)一、变压器检修初级培训内容及要求： (218)二、变压器检修中级培训内容及要求： (226)三、变压器检修高级培训内容及要求： (233)第九节：电力电缆 (241)一、电力电缆初级培训内容及要求： (242)二、电力电缆中级培训内容及要求： (244)三、电力电缆高级培训内容及要求： (246)第五章：热工检修专业工种培训内容及要求 (251)第一节：热工仪表检修 (251)一、热工仪表检修初级培训内容及要求： (251)二、热工仪表检修中级培训内容及要求： (254)三、热工仪表检修高级培训内容及要求： (256)第二节：热工自动装置检修 (258)一、热工自动装置检修初级培训内容及要求： (258)二、热工自动装置检修中级培训内容及要求： (261)三、热工自动装置检修高级培训内容及要求： (263)第三节：热工程控爱护检修 (266)一、热工程控爱护检修初级培训内容及要求： (266)二、热工程控爱护检修中级培训内容及要求： (269)三、热工程控爱护检修高级培训内容及要求： (271)第六章：输煤检修专业培训内容及要求... 错误!未定义书签。

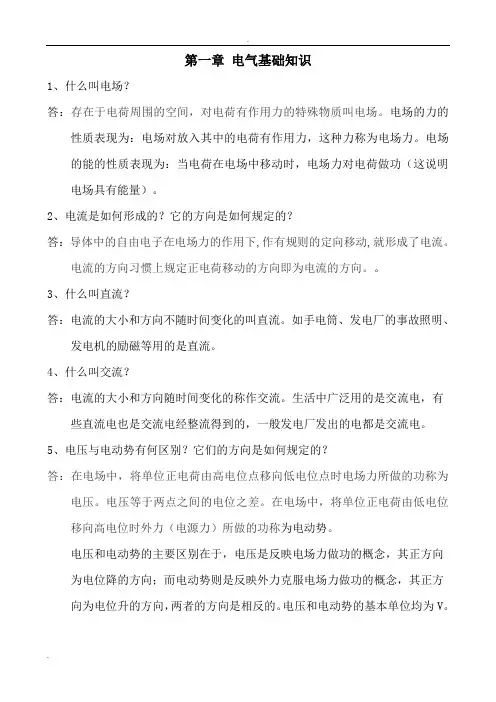

第一章电气基础知识1、什么叫电场？答：存在于电荷周围的空间，对电荷有作用力的特殊物质叫电场。

电场的力的性质表现为：电场对放入其中的电荷有作用力，这种力称为电场力。

电场的能的性质表现为：当电荷在电场中移动时，电场力对电荷做功（这说明电场具有能量）。

2、电流是如何形成的？它的方向是如何规定的？答：导体中的自由电子在电场力的作用下,作有规则的定向移动,就形成了电流。

电流的方向习惯上规定正电荷移动的方向即为电流的方向。

3、什么叫直流？答：电流的大小和方向不随时间变化的叫直流。

如手电筒、发电厂的事故照明、发电机的励磁等用的是直流。

4、什么叫交流？答：电流的大小和方向随时间变化的称作交流。

生活中广泛用的是交流电，有些直流电也是交流电经整流得到的，一般发电厂发出的电都是交流电。

5、电压与电动势有何区别？它们的方向是如何规定的？答：在电场中，将单位正电荷由高电位点移向低电位点时电场力所做的功称为电压。

电压等于两点之间的电位之差。

在电场中，将单位正电荷由低电位移向高电位时外力（电源力）所做的功称为电动势。

电压和电动势的主要区别在于，电压是反映电场力做功的概念，其正方向为电位降的方向；而电动势则是反映外力克服电场力做功的概念，其正方向为电位升的方向，两者的方向是相反的。

电压和电动势的基本单位均为V。

电压的正方向规定为由高电位指向低电位，即电位降的方向。

电动势的正方向规定为由低电位指向高电位，即电位升的方向。

6、什么是电源？答：电源实质上是一种能量的转换装置，即将其它形式的能转换为电能的一种设备，如发电机、干电池和蓄电池等。

7、什么叫直流电源？答：一般将电势的大小和方向不随时间变化的电源，叫做直流电源。

如干电池、蓄电池和直流发电机等都是直流电源。

8、什么叫交流电源？答：电势的大小和方向均随时间变化的电源，称为交流电源。

交流发电机就是交流电源。

9、什么是电位？答：电位实际就是电压，是对参考点的电压。

10、什么是电阻和电导？导体电阻与哪些因素有关？答：电流流过导体时，导体对电流有阻碍作用，这种阻碍作用就是电阻。

电厂电气运行培训内容公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]第一章电气基础知识1、什么叫电场答：存在于电荷周围的空间，对电荷有作用力的特殊物质叫电场。

电场的力的性质表现为：电场对放入其中的电荷有，这种力称为。

电场的能的性质表现为：当电荷在电场中移动时，电场力对电荷做功（这说明电场具有）。

2、电流是如何形成的它的方向是如何规定的答：导体中的自由电子在电场力的作用下,作有规则的定向移动,就形成了电流。

电流的方向习惯上规定正电荷移动的方向即为电流的方向。

3、什么叫直流答：电流的大小和方向不随时间变化的叫直流。

如手电筒、发电厂的事故照明、发电机的励磁等用的是直流。

4、什么叫交流答：电流的大小和方向随时间变化的称作交流。

生活中广泛用的是交流电，有些直流电也是交流电经整流得到的，一般发电厂发出的电都是交流电。

5、电压与电动势有何区别它们的方向是如何规定的答：在电场中，将单位正电荷由高电位点移向低电位点时电场力所做的功称为电压。

电压等于两点之间的电位之差。

在电场中，将单位正电荷由低电位移向高电位时外力（电源力）所做的功称为。

电压和的主要区别在于，电压是反映电场力做功的概念，其正方向为电位降的方向；而电动势则是反映外力克服电场力做功的概念，其正方向为电位升的方向，两者的方向是相反的。

电压和电动势的基本单位均为V。

电压的正方向规定为由高电位指向低电位，即电位降的方向。

电动势的正方向规定为由低电位指向高电位，即电位升的方向。

6、什么是电源答：电源实质上是一种能量的转换装置，即将其它形式的能转换为电能的一种设备，如发电机、干电池和蓄电池等。

7、什么叫直流电源答：一般将电势的大小和方向不随时间变化的电源，叫做直流电源。

如干电池、蓄电池和直流发电机等都是直流电源。

8、什么叫交流电源答：电势的大小和方向均随时间变化的电源，称为交流电源。

交流发电机就是交流电源。

9、什么是电位答：电位实际就是电压，是对参考点的电压。

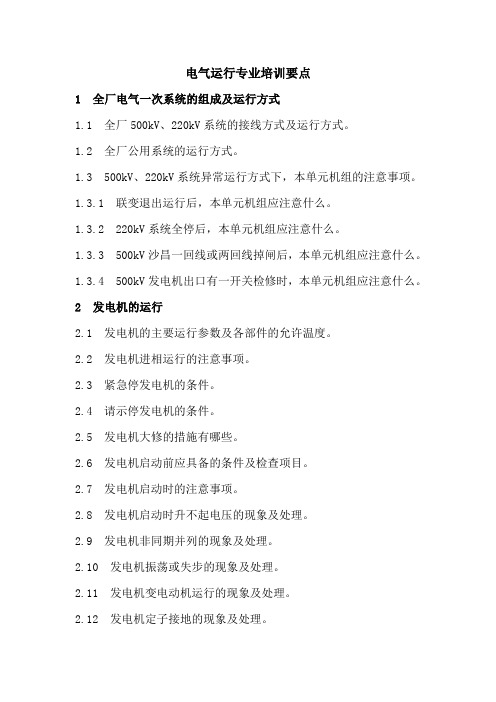

电气运行专业培训要点1 全厂电气一次系统的组成及运行方式1.1 全厂500kV、220kV系统的接线方式及运行方式。

1.2 全厂公用系统的运行方式。

1.3 500kV、220kV系统异常运行方式下，本单元机组的注意事项。

1.3.1 联变退出运行后，本单元机组应注意什么。

1.3.2 220kV系统全停后，本单元机组应注意什么。

1.3.3 500kV沙昌一回线或两回线掉闸后，本单元机组应注意什么。

1.3.4 500kV发电机出口有一开关检修时，本单元机组应注意什么。

2 发电机的运行2.1 发电机的主要运行参数及各部件的允许温度。

2.2 发电机进相运行的注意事项。

2.3 紧急停发电机的条件。

2.4 请示停发电机的条件。

2.5 发电机大修的措施有哪些。

2.6 发电机启动前应具备的条件及检查项目。

2.7 发电机启动时的注意事项。

2.8 发电机启动时升不起电压的现象及处理。

2.9 发电机非同期并列的现象及处理。

2.10 发电机振荡或失步的现象及处理。

2.11 发电机变电动机运行的现象及处理。

2.12 发电机定子接地的现象及处理。

2.13 发电机转子一点接地的现象及处理。

2.14 发电机主开关掉闸的现象及处理。

2.15 发电机主开关非全相的现象及处理。

2.16 发电机PT断线的现象及处理。

2.17 发电机断水的处理。

2.18 发电机氢气湿度大的主要原因及危害。

2.19 发电机氢压低的处理。

2.20 发电机过激磁的处理。

3 变压器3.1 各种变压器的检查项目。

3.2 特殊气候时，变压器的检查项目。

3.3 变压器的操作原则。

3.4 启动变中性点接地刀闸什么情况下合入。

3.5 何种工作须将变压器重瓦斯保护退出。

3.6 主变冷却器全停如何处理。

3.7 变压器过负荷如何处理。

3.8 变压器着火如何处理。

4励磁系统的运行4.1 励磁系统的运行方式。

4.2 整流柜风机异常的处理。

4.3 滑环打火如何处理。

4.4 强励动作如何处理。

目录第十章发电机及电气系统的运行 (3)10.1发电机和励磁电压调节 (3)10.1.1有关发电机的基本原理 (3)10.1.1.1同步发电机工作原理 (3)10.1.1.2发电机的接线 (5)10.1.1.3发电机的功率 (6)10.1.1.4发电机的调节 (8)10.1.1.5P —Q图 (12)10.1.2励磁场机组结构 (16)10.1.2.1结构简述 (16)10.1.2.2励磁转子 (16)10.1.2.3励磁机定子 (16)10.1.2.4整流器 (16)10.1.2.5永磁场发电机 (16)10.1.3励磁系统工作原理 (17)10.2电气系统的运行 (20)10.2.1概述 (20)10.2.1.1电气主接线 (21)10.2.1.2电气设备的布置 (21)10.2.2发电机回 (22)10.2.2.1主回路接线方式 (22)10.2.2.2主发电机及并网系统(GSY) (22)10.2.2.3主变压器和厂用变压器 (24)10.2.3厂用电系统 (24)10.2.3.1厂用电系统的功能 (24)10.2.3.2厂用电负荷的分类 (24)10.2.3.3厂用电电源 (25)10.2.3.4厂用电等级和标识 (25)10.2.3.5厂用电系统的控制 (26)10.2.4电力输送系统 (26)10.2.4.1500KV开关站电气主接线 (26)10.2.4.2500KV超高压配电装置 (27)10.2.4.3500KV开关站的控制 (28)10.2.5220KV辅助电源系统 (28)10.2.5.1系统功能 (28)10.2.5.2电气主接线、设备布置及控制 (29)10.3电气保护 (30)10.3.1电机和输电保护 (30)10.3.1.1发电机和输电保护（GPA）的作用 (30)10.3.1.2发电机和输电保护系统（GPA）的配置 (31)10.3.1.3发电机和输电保护装置的分类 (33)10.3.1.4发电机和输电保护功能简述 (35)10.3.2辅助变系统保护配置 (37)10.3.2.1辅助变保护系统的作用 (37)10.3.2.2辅助变保护的配置 (37)10.3.2.3辅变保护的种类配置 (37)10.3.3500KV超高压开关站保护配置 (38)10.3.3.1线路保护 (38)10.3.3.2短引线保护 (39)10.3.3.3母差保护 (39)10.3.3.4失灵保护，重跳及重合闸 (39)第十章发电机及电气系统的运行10.1发电机和励磁电压调节10.1.1有关发电机的基本原理10.1.1.1 同步发电机工作原理图10.1 发电机原理示意图图10.1是同步发电机的示意图，以A1—A2,B1—B2,C1—C2代表定子的A,B,C三相绕组。

电厂运行技术问答（机、电、炉）一、电气部分1．简述高压输电的意义？答：1.降低线损，降低材耗；2.增加输电容量；3.提高电网暂态及静态稳定性；4.实现远距离大容量输电，实现资源的合理配置。

2．浙江电网在确定稳定运行限额计算时根据什么原则？答：浙江电网在确定稳定运行限额计算时根据以下几个原则进行：1、电网“正常方式”或“检修方式”，快速保护投运，相间故障（不重合）采取措施保持系统稳定；2、220kV线路高频保护或母差保护停役，单相故障采取措施保持系统稳定；3、电网内任一元件发生故障（或无故障）跳闸，应不影响其它设备严重过载而跳闸；4、220kV线路在强送电时原则上将送电线路的受电端确定为强送端，或者除电厂出线外也可选择离故障点远端作为强送端；5、110kV及以下电压等级的系统发生故障，应不致于影响500/220kV主网的稳定运行。

3．我厂目前采用哪些措施来提高我厂与系统之间的暂态稳定水平？答：1、500kV线路采用快速的双高频保护，500kV母线、主变采用快速灵敏的双差动保护来切除元件短路故障2、在500kV线路上采用单相重合闸3、各发电机组采用具有高起始响应的自动励磁调节器4、正常运行中根据系统运行方式来控制500kV出线的有功潮流不超过规定的限额。

4．谈谈我厂目前500kV线路采用单相重合闸的实际意义？答：对我厂而言，五台600MW发电机组的出力仅靠三条500kV线路送出，当一条线路故障跳闸后，如果重合成功则能及时恢复电网的完整接线，对保持系统的暂态及静态稳定较为有利，若重合闸失败，且重合闸整定时间与当时实际运行方式有所出入，那么就会对本已薄弱的系统增加一新的扰动，系统稳定可能破坏。

从故障类型来看，在500kV线路所发生的故障中，以单相接地故障较多，约75％左右，而且这类故障大部分是瞬时性；而相间故障则以永久性故障居多。

这样当线路选择三相或综合重合闸时，若线路发生相间故障，则重合成功率较低；采用单相重合闸，则可避免重合闸于相间永久性故障，而通过合理整定重合时间，在大多数单相故障的情况下，能成功地重合。

发电厂电气检修专业培训内容及要求摘要：现阶段，为解决火力发电厂电气设备检修管理环节存在的偏重故障检修、信息更新迟缓问题, 规避由此引发的发电机故障、自动化系统故障风险,保障火电厂的平稳、高效运行, 文章进行了深入、系统探究。

先简要分析火力发电厂电气设备常见故障类型, 然后分析电气设备检修管理中存在的问题, 最后归纳可行的检修优化策略, 提出搭建状态检修管理制度、引入精益化管理系统等建议。

关键词：发电厂；电气检修专业；培训内容及要求引言在电热厂的发展中，电气设备则是最为重要的设备，如果不能保障其稳定性，则直接影响到热电厂的生产安全问题。

当前，由于客观因素影响，热电厂存在着电气设备结构复杂，特别容易造成故障问题出现，在时间延长情况下，存在着各种老化电气设备的情况，所以，应该重视如何有效开展定期的检修工作，以保障设备运行效率的提升，实现热电厂的安全生产要求。

1状态监测和故障问题分析技术意义在检测和诊断全部转动设备振动的过程中，需要对汽轮发电机组内部的电动机、主机轴系、送风机、磨煤机、泵类以及引风机等重要辅助机器进行振动检测和诊断工作。

经过振动，在转子处于临界转速状态时，能够对联结部件出现的松动、不平衡、不对称、振动以及造成支撑刚度产生转变等因素导致的问题进行检测和分析。

2火力发电厂电气设备检修管理中存在的问题2.1工艺把控不当, 技能素养较低火力发电厂电气设备检修工作对检修人员的素养能力要求较高, 工作人员不仅要熟知状态检修制度、流程、周期、方法, 还要准确识别不同设备的故障、异常隐患, 能够从表观现象入手做出初步判断, 并采取必要的应急措施。

在现代化、精益化管理系统普及运用的当下, 运维检修人员还需要知晓系统操作方法, 了解系统告警信息所代表的含义, 做出针对性较强的检修方案和规划。

因此火力发电厂运行过程中,必须加快培训内容的更新和培训制度的建设。

但从各电厂运行实况看, 这种技能培训的力度还相对薄弱,严重影响了团队建设效能和状态检修效能。
