电机学答案2

第二篇 交流电机的共同理论第6章▲6-1 时间和空间电角度是怎样定义的？机械角度与电角度有什么关系？▲6-2 整数槽双层绕组和单层绕组的最大并联支路数与极对数有何关？ 6-3 为什么单层绕组采用短距线圈不能削弱电动势和磁动势中的高次谐波？▲6-4 何谓相带？在三相电机中为什么常用60°相带绕组，而不用120°相带绕组？▲6-5 试说明谐波电动势产生的原因及其削弱方法。

▲6-6 试述分布系数和短距系数的意义。

若采用长距线圈，其短距系数是否会大于1。

6-7 齿谐波电动势是由于什么原因引起的？在中、小型感应电机和小型凸极同步电机中，常用转子斜槽来削弱齿谐波电动势，斜多少合适？∨6-8 已知Z=24，2p=4，a=1，试绘制三相单层绕组展开图。

解：2)34/(242/=⨯==pm Z q ，取单层链示，绕组展开图如下：∨6-9 有一双层绕组，Z=24，2p=4，a=2，τ651=y 。

试绘出：（1）绕组的槽电动势星形图并分相；（2）画出其叠绕组A 相展开图。

解：（1）槽电动势星形图如右： 2)34/(242/=⨯==pm Z q542465651=⨯==τy（2）画出其叠绕组A 相展开图如下 ：6-10 一台两极汽轮发电机，频率为50H Z ，定子槽数为54槽，每槽内有两根有效导体，a=1，y 1=22，Y 接法，空载线电压为U 0=6300V 。

试求基波磁通量Φ1。

∨6-11 一台三相同步发电机，f=50H Z ，n N =1500r/min ，定子采用双层短距分布绕组：q=3，τ981=y ，每相串联匝数N=108，Y 接法，每极磁通量Φ1=1.015×10-2Wb ，Φ3=0.66×10-3Wb ，Φ5=0.24×10-3Wb ， Φ7=1.015×10-4Wb ，试求：(1)电机的极对数；（2）定子槽数；（3）绕组系数k N 1、k N 3、k N 5、k N 7；（4）相电动势E φ1、E φ3、E φ5、E φ7及合成相电动势E φ和线电动势E l 。

一、填空题：（20分每空1分）1、感应电机有三种运行状态，分别为 、 和 。

2、一台隐极式同步发电机，若气隙加大，则同步电抗 ，短路比 ，发电机的稳定性 。

3、一台三相感应电动机，额定转速为1450r/min ，此时转子旋转磁动势相对于定子旋转磁动势的转速为 ，定子旋转磁动势相对于转子的转速为 ，转子旋转磁动势相对于转子的转速 。

4、一台三相感应电动机，若采用星—三角起动，则起动电流为全压起动时的 倍，起动转矩变为全压起动时的 倍。

5、单相绕组通入交流电流所产生的磁动势为 ，其基波磁动势的幅值为 。

6、在谐波磁场中，谐波次数为 次的谐波为齿谐波，消除齿谐波的最有效方法是 。

7、并网运行的同步发电机过励时，直轴电枢反应F ad 的性质为 磁。

8、三相同步电动机接至电网上，原来运行在正常励磁状态，若仅减小励磁电流，保持输出有功保持不变，则电动机在 （过励或欠励）状态下运行，电动机将吸收 （超前或滞后）的无功功率。

9、三相绕线式感应电动机转子电阻R 2=0.25Ω，当带恒转矩负载运行于2960r/min ，若要将转子转速降低为2000r/min, 应在在转子电路中串入电阻阻值为 Ω，运行稳定后电机定子电流 。

（变大、变小、不变）二、选择题：（15分每空1分）1、两相对称绕组中，通入两相对称交流电流其合成基波磁动势为（ ），三相对称绕组中通入不对称三相电流时其合成基波磁动势为（ ）。

A. 圆形旋转磁动势B. 脉振磁动势C. 椭圆形旋转磁动势2、三相感应电动机在恒转矩变频调速时，电机的最大电磁转矩随频率升高而（ ）；在恒功率变频调速时电机最大电磁转矩随频率升高而（ ）。

A. 下降 B. 不变 C. 上升3、一台同步发电机额定负载时增加励磁，则电磁功率（ ），功率角（ ），整步功率系数δd dP e（ ）。

A. 上升 B. 下降 C. 不变4、同步电动机的负载减少时，其转速（ ），功率角（ ）。

A. 上升 B. 下降 C . 不变5、一台并网运行的同步发电机输出功率增加时，则电磁功率（ ），功率角（ ）。

(单选题)1: 在无穷大电网运行的同步发电机，当电流滞后于电压一相位角，原动转矩不变，而逐渐减小励磁电流，则电枢电流( )
A: 渐大
B: 渐小
C: 先增加后减小
D: 先减小后增大
正确答案: B
(单选题)2: 同步发电机的极对数p=1，那么转速n=（）。

A: 1000r/min
B: 1500r/min
C: 2000r/min
D: 3000r/min
正确答案: D
(单选题)3: 同步发电机稳态运行时，若所带负载为感性，则其电枢反应的性质为（）A: 交轴电枢反应
B: 直轴去磁电枢反应
C: 直轴去磁与交轴电枢反应D、直轴增磁与交轴电枢反应
正确答案: C
(单选题)4: 同步发电机参数x0称为( )
A: 漏抗
B: 正序电抗
C: 负序电抗
D: 零序电抗
正确答案: D
(单选题)5: 同步发电机的极对数p=1，那么转速n=（）。

A: 1000r/min
B: 1500r/min
C: 2000r/min
D: 3000r/min
正确答案: D
(单选题)6: 直流电动机起动电流很大的原因是 ( )
A: 电枢内阻小
B: 起动时反电动势为零
C: 励磁磁场很大
D: 电枢端电压高
正确答案: B
(单选题)7: 旋转电机中分布线圈组电动势是集中线圈组的电动势( )倍。

A: KqKy。

第二章习题解答（Page 39~42）2-1变压器主磁通和漏磁通有何不同？在等效电路中如何体现它们的区别？【解】区别有：①磁通路径不同。

主磁路是闭合的铁心，漏磁路主要由非磁性介质构成，因此，主磁路导磁性能好，主磁通占总磁通的绝大部分，通常在90%左右，故被称为主磁通；漏磁路导磁性能差，漏磁通幅值小，它占总磁通的份额一般不到10%。

②匝链的绕组不同。

主磁通同时匝链（即穿越绕组的线匝）一、二次绕组，而某侧漏磁通仅与该侧绕组自身匝链，这是二者的本质区别。

③受负载影响不同。

主磁通幅值几乎不随负载变化，而漏磁通幅值随负载增加而增大。

在变压器等效电路中，第一个区别用电抗大小来表示，主磁通对应的激磁电抗x m 数值大，漏磁通Φ1σ、Φ2σ对应的一、二次漏抗x 1σ、x 2σ数值较小；第二个区别用电抗位置来表示，x 1σ、x 2σ分别处在一次绕组回路和二次绕组回路中，x m 则处在一、二次绕组的公共回路中；第三个区别表现在电动势大小（图中实际为电抗电压）是否受负载影响，其中，由于I 0基本不随负载变，故电抗压降E 1≈I 0x m 也就不变；I 1和I 2随负载增大而增大，故电抗压降E 1σ=I 1x 1σ和E 2σ=I 2x 2σ就随之增大。

2-2某台单相变压器，220/110V ，若错把二次侧（110V 侧）当成一次侧接到220V 交流电源上，主磁通和激磁电流将如何变化？若将直流电源220V 接在一次侧，会出现什么问题？典型分析过程如下：⑴首先用式分析铁心中主磁通Φm 变化情况。

可见，影响Φm 大小的因素有m 111fN 44.4E U Φ=≈一次绕组匝数N 1、电源的电压U 1和频率f 。

其中，频率，k 为常数。

3.⑵再用式分析磁密B m p Fe 。

A B m m =Φ⑶然后用式和变压器空载特性（也称磁化曲线）分析磁路中磁场强度H m 和导磁率μm m H B µ=变化情况。

三者关系为：若B m 增大，则H m 增大而μ减小；若B m 减小(↓)，则H m 减小而μ增大(↑)。

15春北航《电机学》在线作业二满分答案一、单选题〔共 10 道试题,共 30 分。

1.三相感应电动机对称运行时,定、转子绕组的两个旋转磁场的关系为〔。

A.始终同步B.相对定子反向C.相对定子同向、但不同步D.有时同步、有时失步正确答案：A2. 8极直流电动机采用单波绕组时,并联支路数为〔。

A.8B. 4C. 2D. 1正确答案：C3. 笼型感应电动机降压起动与直接起动时相比,〔。

A.起动电流、起动转矩均减小B.起动电流减小、起动转矩增加C.起动电流、起动转矩均增加D.起动电流增加、起动转矩减小正确答案：A4. 汽轮发电机与水轮发电机的差别为〔。

A.汽轮发电机转子为凸极结构B.水轮发电机转速快C.汽轮发电机转子半径大D.水轮发电机转子体积大正确答案：D5. 变压器带负载运行,随着负载系数的不同,效率在变化,获得最大效率时有〔。

A.铁耗比铜耗大得多B.铁耗比铜耗小的多C.铁耗等于铜耗正确答案：C6. 变压器在负载运行时,建立主磁通的激磁磁动势是〔。

A.一次绕组产生的磁动势B.二次绕组产生的磁动势C.一次和二次绕组产生的合成磁动势D.以上都不对正确答案：C7. 变压器负载运行时,若负载增大,其铁损为〔。

A.减小B.增大C.不变D.0正确答案：C8. 同步电动机的V型曲线中,以下哪一种说法是正确的〔。

A.电机处于欠励时,功率因数是超前的B.电机处于欠励时,功率因数是滞后的C.电机处于过励时,功率因数是滞后的D.曲线越高,电磁功率越小正确答案：B9. 要消除三相绕组中的齿谐波磁动势,一般可以采用〔。

A.短距绕组B.分布绕组C.斜槽D.无法消除正确答案：C10. 以下哪一种调速方法不是三相异步电动机的调速方法〔。

A.改变负载的功率因数B.改变定子绕组的极对数C.改变供电电源的频率D.改变电动机的转差率正确答案：A北航《电机学》在线作业二二、多选题〔共 10 道试题,共 40 分。

1.变压器忽然短路时,对漏磁场、绕组受的电磁力,正确论述有〔。

第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？解：磁路：硅钢片。

特点：导磁率高。

电路：紫铜线。

特点：导电性能好，电阻损耗小.电机：热轧硅钢片， 永磁材料： 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。

1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。

与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。

涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。

与磁场交变频率f ，磁通密度，材料，体积，厚度有关。

1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势4.44m E fN φ=。

运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。

1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。

d L e d tLψ=-对空心线圈：LLi ψ= 所以di eL L dt=- 自感：2LLN N m miiiL N i N φψ===∧=∧Am lμ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。

闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。

因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。

1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。

首页 - 我的作业列表 - 《电机学》第二次作业答案完成日期：2020年06月09日 09点49分说明：每道小题选项旁的标识是标准答案。

一、单项选择题。

本大题共23个小题，每小题 2.5 分，共57.5分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.三相四极36槽交流绕组，若希望尽可能削弱5次空间磁势谐波，绕组节距取（）。

A.B.C.2.交流绕组的绕组系数通常为（）。

A.<1B.>0C.=13.相对称交流绕组的基波电势幅值为E1,绕组系数为k w1，3次谐波绕组系数为k w3，则3次谐波电势幅值为（）A.0B.C.4.一台50Hz的三相电机通以60 Hz的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的转速（）。

A.变大B.减小C.不变5.单相绕组的基波磁势是（）。

A.恒定磁势B.脉振磁势C.旋转磁势6.交流电机定、转子的极对数要求（）。

A.不等B.相等C.不可确定7.交流绕组采用短距与分布后，基波电势与谐波电势（）。

A.都减小B.不变C.基波电势不变，谐波电势减小8.A.B.C.D.9.与普通三相感应电动机相比，深槽、双笼型三相感应电动机正常工作时，性能差一些，主要是（）。

A.B.C.D.10.A.B.C.D.11.三相绕线式感应电动机拖动恒转矩负载运行时，采用转子回路串入电阻调速，运行时在不同转速上时，其转子回路电流的大小（）。

A.与转差率反比B.与转差率无关C.与转差率正比D.与转差率成某种函数关系12.A.B.C.D.13.A.B.C.D.无法确定。

14.对称负载运行时，凸极同步发电机阻抗大小顺序排列为（）。

A.B.C.D.15.并励直流电动机磁通增加10？，当负载力矩不变时（T2不变），不计饱和与电枢反应的影响，电机稳定后，下列量变化为：P2（）。

A.增加B.减小C.基本不变16.一台他励直流发电机，额定电压220V，6极，额定支路电流为100A，当电枢为单叠绕组时，其额定功率（）。

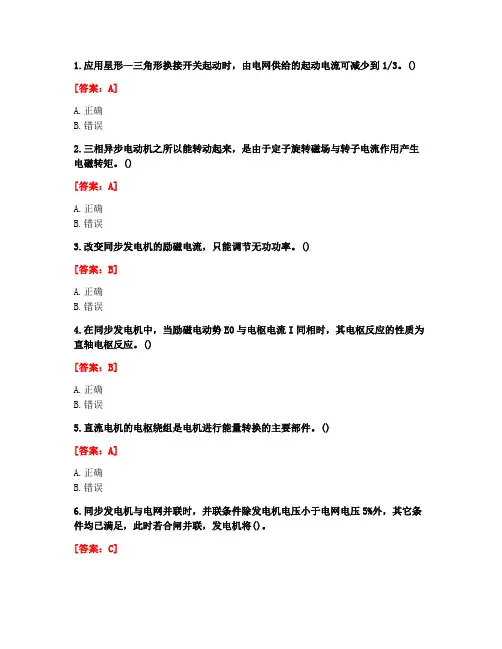

1.应用星形—三角形换接开关起动时，由电网供给的起动电流可减少到1/3。

()[答案：A]A.正确B.错误2.三相异步电动机之所以能转动起来，是由于定子旋转磁场与转子电流作用产生电磁转矩。

()[答案：A]A.正确B.错误3.改变同步发电机的励磁电流，只能调节无功功率。

()[答案：B]A.正确B.错误4.在同步发电机中，当励磁电动势E0与电枢电流I同相时，其电枢反应的性质为直轴电枢反应。

()[答案：B]A.正确B.错误5.直流电机的电枢绕组是电机进行能量转换的主要部件。

()[答案：A]A.正确B.错误6.同步发电机与电网并联时，并联条件除发电机电压小于电网电压5%外，其它条件均已满足，此时若合闸并联，发电机将()。

[答案：C]A.产生巨大电流，使发电机不能并网B.产生不大电流，电机输出滞后的无功电流C.产生不大的电流，电机输出超前的无功电流D.产生不大电流，电机输出纯有功电流7.利用空载特性和短路特性可以测定同步发电机的直轴同步电抗和交轴同步电抗。

()[答案：A]A.正确B.错误8.向电网反馈电能的三相异步电动机电动机制动方式称为能耗制动。

()[答案：B]A.正确B.错误9.一台三相感应电动机拖动额定恒转矩负载运行时若电源电压下降10%，此时电机的电磁转矩()。

[答案：B]A.T=TNB.T=0.81TNC.T=0.9TND.T>TN10.三相异步电动机定子接三相交流电源，空载运行，气隙磁通φm大小主要取决于()。

[答案：A]A.电源电压B.磁路饱和程度C.气隙大小D.定子绕组漏阻抗大小11.直流发电机的电刷逆转向移动一个小角度，电枢反应性质为()。

A.增磁与交磁B.纯去磁C.纯增磁D.去磁与交磁12.同步发电机静态过载能力与短路比成正比，因此短路比越大，静态稳定性越好。

()[答案：A]A.正确B.错误13.对称负载运行时，凸极同步发电机阻抗大小顺序排列为()。

[答案：D]A.Xσ>Xad>Xd>Xaq>XqB.Xad>Xd>Xaq>Xq>XσC.Xq>Xaq>Xd>Xad>XσD.Xd>Xad>Xq>Xaq>Xσ14.直流电机无电刷一样可以工作。

第二章 直流电机 2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。

2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。

(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。

（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。

2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？ 直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩 2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。

2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。

漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。

2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。

河北工业大学2023学年上学期电气工程及其自动化专业《电机学》期末考试题试卷及答案一、选择题（共10题，每题2分，共计20分）1.下列哪个不属于直流电机的应用范围？ A. 电动机 B. 发电机 C. 风机 D. 出书机答案：D2.直流电机的副极通电的目的是： A. 产生磁通 B. 产生电压 C. 产生电流 D. 产生转矩答案：A3.直流电动机的外部特性曲线是指： A. 转速-电流特性曲线 B. 转速-电压特性曲线 C. 转矩-电流特性曲线 D. 转矩-电压特性曲线答案：C4.直流电动机的转速与电源电压之间的关系是： A. 成反比关系 B. 成正比关系 C. 非线性关系 D. 无关系答案：B5.直流电动机的励磁方式分为： A. 串励式和并励式 B. 并励式和交流励磁式 C. 串励式和交流励磁式 D. 并励式和差动励磁式答案：A6.直流电动机的调速方法中，下列哪个方法效果最差?A. 变压器调速B. 然阻器调速C. 自耦变压器调速D. 脉宽调制调速答案：B7.电机的效率定义为： A. 有功输出功率与总输入功率之比 B. 无功输入功率与总输入功率之比 C. 有功输入功率与总输入功率之比D. 无功输出功率与总输入功率之比答案：A8.沿直流电动机主磁场增加磁通后，下列说法正确的是： A. 颜色变红 B. 扭动力矩提高 C. 输出转矩减小 D. 频率不变答案：B9.直流电动机的起动方法通常有： A. 直接起动和自动起动 B. 自启动和感应启动 C. 电磁起动和机械起动 D. 流线型起动和分经状起动答案：A10.直流电动机的工作原理是基于： A.法拉第电磁感应定律 B.欧姆定律 C.安培定律 D.基尔霍夫电压定律答案：A二、填空题（共5题，每题4分，共计20分）1.直流电动机中，发生旋转的部分称为______。

答案：转子2.直流电动机的额定功率是指在额定电压下，电机能连续运行的______。

答案：功率3.直流电动机的构造形式主要有分为______。

电机学（十五课本）第二章 变压器A U S I NN N 5131036310560033322=⨯⨯⨯==.，AI I NN 2963513322===φ额定电压：kVU U N N 7745310311.===φkV U U N N 3622.==φ1）低压侧开路实验：()Ω===212434736800322200..''φI p R mΩ===6147434763002020..''φφI U Z mΩ=-=-=414692124614742222...''''''m mm R Z X折算到高压侧（一次侧）：Ω=⨯==21042124916402...''m m R k RΩ=⨯==8123241469916402...''m m X k X一次阻抗基值：Ω===87173235774111.φφN N b I U Z835871721041...===*bm m Z R R ，02698717812321...===*bm m Z X X高压侧短路实验：Ω===057503233180003221.φk k k I p R Ω====9830323355031111.φφφk k k k k I U I U ZΩ=-=-=98100575098302222...k k k R Z X 0032508717057501...===*bk k Z R R ，05490871798101...===*bkk Z X X2）采用近似等效电路，满载且802.cos =ϕ（滞后）时，取0220∠=-∙U U ，则：2873680..arccos ==ϕ，222228736323873691640296...''-∠=-∠=-∠=-∠=-∙ϕϕφφφkI I I N N4242916402057849531787363236586983022200221........''j U kU U k U I Z U k ++=+∠=⎪⎪⎭⎫ ⎝⎛-+-∠⨯∠=⎪⎪⎭⎫ ⎝⎛-+⎪⎪⎭⎫ ⎝⎛-⨯=∙∙∙∙φφ若111ϕφφ∠=∙U U ，则：()222214242205.++=kU U φ，而V U U N 577411==φφ从而：V U 60732=，0206073∠=-∙U ，1426073916402420569242....arctan=⨯+=ϕ，V U 4257741.∠=∙φA Z U I mm 768291531785614744257741.....-∠=∠∠==∙∙φ，AI I I I m 0021146376326873632376829153.....'-∠=-∠+-∠=⎪⎪⎭⎫ ⎝⎛-+==∙∙∙∙φφ3）电压调整率：%.%.%%'56310057746073916405774100577457741002121=⨯⨯-=⨯-=⨯-=∆kU U U U U N N φφ或()()%.%....%sin cos %sin cos %''''554310060054908000325010010010022212222121=⨯⨯+⨯=⨯+=⨯+≈⨯-=∆***ϕϕϕϕφφφk k N k k N N X R I U X I R I U U U U输出功率：kW S P N 448080560022=⨯==.cos ϕ输入功率：kW p p P P Fe cu 845048618448021..=++=++= 额定效率：%.%.%459910084504448010012=⨯=⨯=P P η第三章 直流电机3-11一台他励发电机的转速提高20%，空载电压会提高多少（设励磁电流保持不变）？若为并励发电机，则电压升高的百分值比他励发电机多还是少（设励磁电阻不变）？解：他励发电机Φn C E U e ==0，励磁电流不变，磁通不变，转速提高20%，空载电压会提高20%；并励发电机，f f e R I n C E U ===Φ0，转速提高，空载电压提高，空载电压提高，励磁电流提高，磁通提高，空载电压进一步提高，所以，并励发电机，转速提高20%，空载电压升高的百分值大于他励时的20% 。

【电大学习】北航《电机学》在线作业二15秋满分答案一、单选题（共 10 道试题，共 30 分。

）1. 同步电动机的V型曲线中，以下哪一种说法是正确的（）。

A. 电机处于欠励时，功率因数是超前的B. 电机处于欠励时，功率因数是滞后的C. 电机处于过励时，功率因数是滞后的15年二建机电答案D. 曲线越高，电磁功率越小-----------------选择：B15年二建机电答案2. 铁磁材料置于交变磁场中，材料被反复交变磁化，磁畴相互不停地摩擦，并以产生热量的形式表现出来，所造成的损耗称为（）损耗A. 磁滞B. 铁心C. 涡流D. 短路-----------------选择：A3. 笼型感应电动机降压起动与直接起动时相比，（）。

A. 起动电流、起动转矩均减小B. 起动电流减小、起动转矩增加C. 起动电流、起动转矩均增加D. 起动电流增加、起动转矩减小-----------------选择：A4. 单相变压器U1N /U2N=220/110V，如果一次侧接380V，则主磁通将（）。

A. 增大为380/220倍B. 不变C. 增大为380/110倍D. 减小-----------------选择：A5. 8极直流电动机采用单波绕组时，并联支路数为（）。

B. 4C. 2D. 1-----------------选择：C6. 凸极同步电机负载运行时，电枢绕组产生的气隙电动势是由（）产生的。

A. 转子主极磁动势和直轴电枢磁动势共同B. 转子主极磁动势和交轴电枢磁动势共同C. 交轴电枢磁动势和直轴电枢磁动势共同D. 转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同-----------------选择：D7. 三相异步电动机运行于转差率s=0.02时，电磁功率为10kw，其机械功率应为()kw。

A. 10B. 9.8D. 0.2-----------------选择：B8. 以下哪一种起动方法不是三相鼠笼式异步电动机的起动方法（）。

(单选题) 1: 已知一台凸极同步发电机的Ｉd =Ｉq =10A，此时发电机的电枢电流为（）。

A: 10AB: 20AC: 14.14AD: 15A正确答案:(单选题) 2: 直流发电机中的电刷间感应电势和导体中的感应电势均为直流电势。

A: 是B: 否正确答案:(单选题) 3: 直流电动机的电刷逆转向移动一个小角度，电枢反应性质为（）。

A: 增磁与交磁B: 纯去磁C: 纯增磁D: 去磁与交磁正确答案:(单选题) 4: 同步发电机短路特性是一条直线的原因是：（）。

A: 励磁电流较小磁路不饱和B: 电枢反应去磁作用使磁路不饱和C: 短路时电机相当于在一个电阻为常数的电路中运行，所以Ｉk和Ｉf成正比正确答案:(单选题) 5: 一台他励直流发电机，额定电压220V，6极，额定支路电流为100A，当电枢绕组为单波绕组时，其额定功率为（）。

A: 22KWB: 88KWC: 44KWD: 132KW正确答案:(单选题) 6: 一台并励直流电动机将单叠绕组改接为单波绕组，保持其支路电流不变，电磁转矩将（）。

A: 变大B: 不变C: 变小正确答案:(单选题) 7: 相应于异步电动机的励磁电抗Ｘm,在同步电机中有（）。

A: 漏电抗B: 电枢反应电抗C: 同步电抗D: 没有相应的电抗与之相对应正确答案:(单选题) 8: 与直流电机相同，在同步电机中，E＞U还是E﹤U是判断电机作为发电机还是电动机运行的依据之一。

A: 是B: 否正确答案:(单选题) 9: 一台同步发电机单机运行时，所谓改变其负载就是：（）。

A: 调节其负载阻抗B: 调节其原动机的输出转矩C: 调节其励磁电流D: 以上三种都要调节正确答案:(单选题) 10: 异步电动机等效电路中的附加电阻(1-s)*r2'/s上消耗的功率为（）A: 轴端输出的机械功率C: 电磁功率D: 输入功率正确答案:(单选题) 11: 测定同步发电机的空载特性和短路特性时，如果转速降至0.95n1，对试验结果的影响是（）。

一、填空题:(30％,每空1分)1. 电机技术中磁性材料的铁损耗主要包括 磁滞损耗 、 涡流损耗 。

2.电机和变压器常用的铁芯材料为 软磁材料 ，铁磁材料的磁导 远大于 非铁磁材料的磁导率。

3. 变压器的二次侧是通过 电磁感应 对一次侧产生作用的。

4.要在变压器的中产生正弦波的磁通波形，所需要的励磁电流波形应该是 尖顶波 。

5. 在采用标幺制计算时，额定值的标幺值为 1 。

6. 在 不变损耗等于可变损耗(或铁耗等于铜耗) 的情况下，变压器的效率最高。

7.一台变压器，原设计的频率为50HZ ，现将它接到60HZ 的电网上运行，额定电压不变，励磁电流将 减小 ，铁耗将 减小 。

8.如将额定电压为220/110V 的变压器的低压侧误接到220V 电压，则励磁电流将 增大很多 ，变压器将 烧毁 。

9.三相组式变压器的磁路系统特点是 各相磁路彼此独立，互不相关，各相主磁通以各自的铁芯为回路。

10. 三相芯式变压器的磁路系统特点是 各相磁路彼此相关，任一相必须通过另外两相方能闭合。

11. 既和一次侧绕组交链又和二次侧边绕组交链的磁通为 主磁通 ，仅和一侧绕组交链的磁通为 漏磁通 。

12. 变压器的一次侧绕组接入交流电源后，将在铁芯磁路中产生交变的磁通，该磁通可分为主磁通和漏磁通两种。

13. 单相绕组的基波磁势是脉振磁势。

14. 交流绕组采用短距与分布后，基波电势与谐波电势都 减小 (填增大、减小或不变)。

15. 一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 1Hz 。

16. 一台三相八极感应电动机的电网频率Hz 50，当转差率为时，转子的转速为 720r/min ，转子的电势频率为 2Hz 。

17. 异步电动机电磁转矩参数表达式 M= 。

答:[]220121121122f 2pU m )()(x x r sr sr '+++''π18. 异步电动机最大电磁转矩表达式 =max M 。

(单选题) 1: 同步发电机稳态运行时，若所带负载为感性cosφ=0.8，则其电枢反应的性质为（）。

A: 交轴电枢反应B: 直轴去磁电枢反应C: 直轴去磁与交轴电枢反应D: 直轴增磁与交轴电枢反应正确答案:(单选题) 2: 同步发电机静态过载能力与短路比成正比，因此短路比越大，静态稳定性越好。

A: 是B: 否正确答案:(单选题) 3: 一台三相感应电动机拖动额定恒转矩负载运行时若电源电压下降10%，此时电机的电磁转矩（）A: T=TNB: T=0.81TNC: T=0.9TND: T>TN正确答案:(单选题) 4: 三相异步电动机在额定的负载转矩下工作，如果电源电压降低，则电动机会过载。

A: 是B: 否正确答案:(单选题) 5: 凸极同步电机转子励磁匝数增加使Xq和Xd将减小。

A: 是B: 否正确答案:(单选题) 6: 并励直流电电机不可轻载运行。

A: 是B: 否正确答案:(单选题) 7: 对称负载运行时，凸极同步发电机阻抗大小顺序排列为（）。

A: Xσ﹥Xad﹥Xd﹥Xaq﹥XqB: Xad﹥Xd﹥Xaq﹥Xq﹥XσC: Xq﹥Xaq﹥Xd﹥Xad﹥XσD: Xd﹥Xad﹥Xq﹥Xaq﹥Xσ正确答案:(单选题) 8: 起动直流电动机时，励磁回路应与电枢回路同时接入电源。

A: 是B: 否正确答案:(单选题) 9: 负载运行的凸极同步发电机，励磁绕组突然断线，则电磁功率为零。

A: 是B: 否正确答案:(单选题) 10: 一台他励直流发电机，额定电压为200伏，六极，额定支路电流为100安培，当电枢为单叠绕组时，其额定功率为（）。

A: 20WB: 40kWC: 80kWD: 120kW正确答案:正确答案:(单选题) 12: 异步电机转子电流频率随着转速升高将（）A: 变大B: 变小C: 不变D: 先变大后变小正确答案:(单选题) 13: 一台并联在电网上运行的三相同步发电机，输出ＣＯＳφ＝0.5（滞后）的额定电流，现在要让它输出ＣＯＳφ＝0.8（滞后）的额定电流，则可以（）。

《电机学》第三版中国电力胡敏强黄学良课后答案1. 引言《电机学》是中国电力胡敏强黄学良合作编写的一本著名教材，广泛应用于电力工程及相关专业的教学。

本文是《电机学》第三版的课后答案，旨在帮助读者更好地理解和掌握本书的内容。

2. 第一章线圈和磁场2.1 选择题1.答案：A2.答案：B3.答案：C2.2 解答题问题1：请简要解释线圈磁场的产生原理。

答案：当电流通过一根导线时，会形成一个磁场。

根据安培环路定理，磁场的方向与电流方向垂直，且随距离导线的距离增加而减小。

当多根导线并排布置成线圈时，它们的磁场相互叠加，形成一个较强的磁场。

问题2：什么是磁感应强度？答案：磁感应强度（B）是一个矢量，表示单位面积上垂直于磁场方向的磁通量。

它的单位是特斯拉（T）。

3. 第二章磁路基础3.1 判断题1.正确2.错误3.错误3.2 解答题问题1：解释磁路的基本公式：1.$\\Phi = Li$2.$\\Phi = L\\frac{di}{dt}$3.$f = \\frac{1}{2\\pi \\sqrt{LC}}$答案： 1. 在恒定磁场中，磁通量（$\\Phi$）与电感（L）和磁链（i）之间的关系为$\\Phi = Li$。

2. 在变化磁场中，磁通量（$\\Phi$）与电感（L）和电流变化率（$\\frac{di}{dt}$）之间的关系为$\\Phi = L\\frac{di}{dt}$。

3. 在电路谐振条件下，频率（f）与电感（L）和电容（C）之间的关系为$f =\\frac{1}{2\\pi \\sqrt{LC}}$。

4. 第三章电机基本知识4.1 填空题1.电机的输入功率等于电机输出功率和电机损耗功率之和。

2.电机效率等于电机输出功率与电机输入功率之比。

4.2 解答题问题1：解释直流电机的工作原理。

答案：直流电机是一种将电能转化为机械能的装置。

它的工作原理基于洛伦兹力，即当有一导体在磁场中运动时，导体中的电流会受到磁力的作用。
