传感器原理与应用习题_第2章电阻式传感器

思考与作业绪论.列出几项你身边传感测试技术的应用例子。

解：光电鼠标，电子台称，超声波测距，超声波探伤等。

第1章传感器的基本概念1. 什么叫做传感器的定义？最广义地来说，传感器是一种能把物理量、化学量以及生物量转变成便于利用的电信号的器件。

2.画出传感器系统的组成框图，说明各环节的作用。

答：1）.敏感元件：直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

2）.转换元件：以敏感元件的输出为输入，把输入转换成电路参数。

3）.转换电路：上述电路参数接入转换电路，便可转换成电量输出。

3.传感器有哪几种分类？按被测量分类——物理量传感器——化学量传感器——生物量传感器按测量原理分类阻容力敏光电声波按输出型式分类数字传感器模拟传感器按电源型式分类无源传感器有源传感器4. 传感器的静态特性是什么？静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。

也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。

5. 传感器的动态特性是什么？动态特性是指传感器对随时间变化的输入量的响应特性，反映输出值真实再现变化着的输入量的能力。

6. 为什么要把传感器的特性分为静态特性和动态特性?传感器所测量的非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。

由于输入量的状态不同，传感器所呈现出来的输入—输出特性也不同，因此存在所谓的静态特性和动态特性。

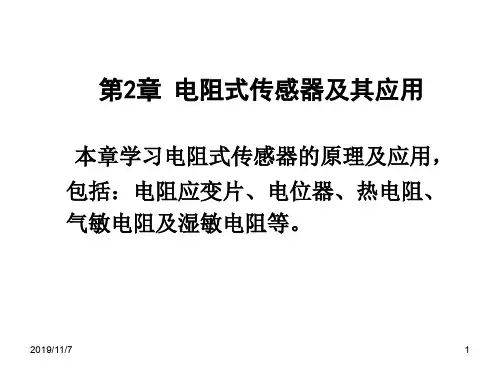

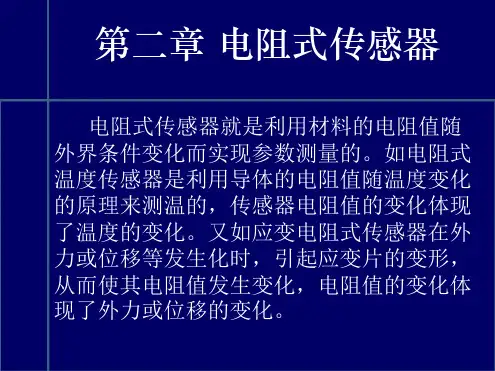

第2章电阻式传感器1. 如何用电阻应变计构成应变式传感器?电阻应变计把机械应变信号转换成ΔR/R后，由于应变量及其应变电阻变化一般都很微小，既难以直接精确测量，又不便直接处理。

因此，必须采用转换电路或仪器，把应变计的ΔR/R变化转换成电压或电流变化（通常采用电桥电路实现这种转换。

根据电源的不同，电桥分直流电桥和交流电桥）。

2. 金属电阻应变片测量外力的原理是什么？金属电阻应变片的工作原理是基于金属导体的应变效应，即金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象。

《第一章传感器的一般特性》11）该测速发电机的灵敏度.2）该测速发电机的线性度.2．已知一热电偶的时间常数τ=10s,若用它来测量一台炉子的温度,炉内温度在540οC和500οC 之间按近似正弦曲线波动,周期为80s,静态灵敏度k=1,试求该热电偶输出的最大值和最小值,以与输入与输出信号之间的相位差和滞后时间.3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号,问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试,如幅值误差要求限制在5%以内,则时间常数应取多少？若在该时间常数下,同一传感器作50Hz正弦信号的测试,这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz,阻尼比ξ=0.1,若要求传感器的输出幅值误差小于3%,试确定该传感器的工作频率范围.6．某压力传感器属于二阶系统,其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后,试求其幅值误差和相位滞后.《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%,试确定该应变计的灵敏系数.又若在使用该应变计的过程中,采用的灵敏系数为 1.9,试确定由此而产生的测量误差的正负和大小.2．如下图所示的系统中：①当F＝0和热源移开时,R l＝R2＝R3＝R4,与U0＝0；②各应变片的灵敏系数皆为+2.0,且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样.在时间t＝0时,在梁的自由端加上一向上的力,然后维持不变,在振荡消失之后,在一稍后的时间t1打开辐射源,然后就一直开着,试简要绘出U0和t的关系曲线的一般形状,并通过仔细推理说明你给出这种曲线形状的理由.3．一材料为钢的实心圆柱形试件,直径d＝10 mm,材料的弹性模量E＝2 ×1011N／m2,泊松比μ＝0.285,试件上贴有一片金属电阻应变片,其主轴线与试件加工方向垂直,如图1所示,若已知应变片的轴向灵敏度k x ＝2,横向灵敏度C=4%,当试件受到压缩力F＝3×104N作用时.应变片的电阻相对变化ΔR／R为多少.4．在材料为钢的实心圆柱形试件上,沿轴线和圆周方向各粘贴一片电阻120 Ω的金属电阻应变片,如图2所示,把这两片应变片接入差动电桥,已知钢的泊松比μ＝0.285,应变片的灵敏系数k0＝2,电桥电源电压U sr＝6V〔d．C．〕,当试件受轴向拉伸时,测得应变片R1的电阻变化值ΔR1=0.48 Ω,试求电桥的输出电压.图1 图25．一台采用等强度梁的电子秤,在梁的上下两面各贴有二片电阻应变片,做成秤重传感器,如下图所示.已知l＝100 mm,b＝11 mm,t＝3 mm,E＝2.1×104N／mm2,k0＝2,接入直流四臂差动电桥,供桥电压6 V,当秤重0.5 kg时,电桥的输出电压U sc为多大.6．今在〔110〕晶面的〈001〉〈110〉晶面上各放置一电阻条,如下图所示,试求：l〕在0.1MPa 压力作用下电阻条的σr和σt各为何值？2〕此两电阻条为P型电阻条时ΔR／R＝？3〕若为N型电阻条时其ΔR／R？4〕若将这两电阻条改为安置在距膜中心为4.l 7mm处,电阻条上的平均应力σr和σt各为多少？7．现有基长为10 mm与20 mm的两种丝式应变片,欲测钢构件频率为10kHz的动态应力,若要求应变波幅测量的相对误差小于0.5%,试问应选用哪一种？为什么？8．已知一测力传感器的电阻应变片的阻值R＝120Ω,灵敏度系数k0= 2,若将它接入第一类对称电桥,电桥的供电电压U sr＝10V〔d．c．〕,要求电桥的非线性误差e f＜0.5％,试求应变片的最大应变εmax应小于多少,并求最大应变时电桥的输出电压.9．一个量程为10kN的应变式测力传感器,其弹性元件为薄壁圆筒轴向受力,外径20mm,内径18mm,在其表面粘贴八各应变片,四个沿周向粘贴,应变片的电阻值均为120Ω,灵敏度为2.0,波松比为0.3,材料弹性模量E=2.1×1011Pa.要求：1>绘出弹性元件贴片位置与全桥电路；2>计算传感器在满量程时,各应变片电阻变化；3>当桥路的供电电压为10V时,计算传感器的输出电压.10．如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路,图中R2=R3=R是固定电阻,R1与R4是电阻应变片,工作时R1受拉,R4受压,ΔR表示应变片发生应变后,电阻值的变化量.当应变片不受力,无应变时ΔR=0,桥路处于平衡状态,当应变片受力发生应变时,桥路失去了平衡,这时,就用桥路输出电压U cd表示应变片应变后的电阻值的变化量.试证明： U cd=-<E/2><ΔR/R>《第三章电容式传感器》1．试计算带有固定圆周膜片电容压力传感器的灵敏度〔ΔC/C〕/p,如下图.已知在半径r处的偏移量y可用下式表示：式中P——压力；a——圆膜片半径；t——膜片厚度；μ——膜片材料的泊松比.2．在压力比指示系统中采用的电容传感元件与其电桥测量线路如图所示.已知：δ0＝0.25mm,D＝38.2mm,R=5.1kΩ,U＝60V〔A.C〕,f＝400Hz.试求.1）该电容传感器的电压灵敏度〔单位为V/m〕k u？2）当电容传感器活动极板位移Δδ＝10μm时,输出电压U0的值.3．如图所示为油量表中的电容传感器简图,其中1、2为电容传感元件的同心圆筒〔电极〕：3为箱体.已知：R1＝15mm,R2＝12mm；油箱高度H=2m,汽油的介电常数εr=2.1.求：同心圆套筒电容传感器在空箱和注满汽油时的电容量.4．一只电容位移传感器如图所示,由四块置于空气中的平行平板组成.板A,C和D是固定极板.板B是活动极板,其厚度为t,它与固定极板的间距为d.B,C和D极板的长度均为b,A板的长度为2 b,各板宽度为l,忽略板C和D的间隙与各板的边缘效应,试推导活动极板B从中间位置移动x=±b/2时电容C AC和C AD的表达式〔x=0时为对称位置〕.5．试推导下图所示变电介质电容式位移传感器的特性方程C=f<x>.设真空的介电系数为ε0,ε2＞ε1,以与极板宽度为W.其他参数如图所示.《第四章电感式传感器》1．一个铁氧体环形磁心,平均长度为12cm,截面积为1.5cm2,平均相对磁导率μr＝2 000,求：1〕均匀绕线5 00匝时的电感；2> 匝数增加1倍时的电感.2．有一只螺管形差动式电感传感器,已知电源电压U＝4V,f＝400HZ,传感器线圈铜电阻和电感量分别为R＝40Ω,L=30mH,用两只匹配电阻设计成4臂等阻抗电桥,如图1所示,试求：1〕匹配电阻R1和R2的值为多大才能使电压灵敏度达到最大；2>当ΔZ＝10Ω时,分别接成单臂和差动电桥后的输出电压值；3>用矢量图表明输出电压U0与电源电压U之间的相位差；4〕假设该传感器的两个线圈铜电阻不相等R4≠R3,在机械零位时便存在零位电压,用矢量图分析能否用调整衔铁位置的方法使U0=0.图1 图2a图2 b3．试计算图2a所示差动变压器式传感器接入桥式电路〔顺接法〕时的空载输出电压U0,一、二次侧线圈间的互感为M1、M2,两个二次侧线圈完全相同.又若同一差动变压器式传感器接成图2b所示反串电路〔对接法〕,问两种方法哪一种灵敏度高,高几倍？提示：①将图a所示的二次侧绕组边电路图简化如图2c所示等效电路〔根据已知条件Z1＝Z2；②求出图b 空载输出电压与图a计算的结果进行比较.〕图2 c图34．试推导图3所示差动型电感传感器电桥的输出特性U0=f〔ΔL〕,已知电源角频率为ω,Z1、Z2为传感器两线圈的阻抗,零位时Z1＝Z2= r＋jωL,若以变间隙式传感器接入该电桥,求灵敏度表达式k＝U0／Δδ多大〔本题用有效值表示〕.5．图4中两种零点残余电压的补偿方法对吗？为什么？图中R为补偿电阻.图46．某线性差动变压器式传感器采用的频率为100HZ、峰一峰值为6V的电源激励,假设衔铁的输入运动是频率为10Hz的正弦运动,它的位移幅值为±3mm,已知传感器的灵敏度为2V／mm,试画出激励电压、输入位移和输出电压的波形.7．使用电涡流式传感器测量位移或振幅时对被测物体要考虑哪些因素,为什么？《第五章压电式传感器》1．分析压电式加速度传感器的频率响应特性.又若测量电路的总电容C＝1000PF,总电阻R＝500 MΩ,传感器机械系统固有频率f0=30 kHz,相对阻尼系数ξ=0.5,求幅值误差在2%以内的使用频率范围.2．用石英晶体加速度计与电荷放大器测量机器的振动,已知：加速度计灵敏度为5 pC／g,电荷放大器灵敏度为50 mV／pC,当机器达到最大加速度值时相应的输出电压幅值等于2 V,试计算该机器的振动加速度.3．在某电荷放大器的说明书中有如下技术指标：输出电压为±10V,输入电阻大于1014Ω,输出电阻为0.1kΩ,频率响应：0～150kHz,噪声电压〔有效值〕最大为2mV〔指输入信号为零时所出现的输出信号值〕,非线性误差：0.l%,温度漂移：±0.lmV／ºC.l〕如果用内阻为10 kΩ的电压表测量电荷放大器的输出电压,试求由于负载效应而减少的电压值.2〕假设用一输入电阻为2MΩ的示波器并接在电荷放大器的输入端,以便观察输入信号波形,此时对电荷放大器有何影响？3〕噪声电压在什么时候会成为问题？4〕试求当环境温度变化十15o C时,电荷放大器输出电压的变化值,该值对测量结果有否影响？5〕当输入信号频率为180kHZ时,该电荷放大器是否适用？4．试用直角坐标系画出AT型,GT型,DT型,X－30º的晶体切型的方位图.5．压电传感元件的电容为1000PF,k q＝2．5C／cm,连接电缆电容C c＝300 pF,示波器的输入阻抗为1MΩ和并联电容为50pF,试求：1〕压电元件的电压灵敏度多大？2>测量系统的高频响应<V／cm〕.3>如系统测量的幅值误差为5%,最低频率是多少？4〕如f j＝10HZ,允许误差为5 %,用并联连接方式,电容量C值是多大？6．石英晶体压电传感元件,面积为1cm2,厚度为0.lcm,固定在两个金属板之间,用来测量通过晶体两面力的变化.材料的杨氏模量为9×1010Pa,电荷灵敏度为2pC／N,相对介质常数为5,lcm2材料相对两面间电阻为1014Ω.一个20pF的电容和一个100MΩ的电阻与极板并联.如果所加力是F＝0.01sin〔103t〕N.求：1〕两个极板间电压峰一峰值；2〕晶体厚度的最大变化.<0.758mv,1.516mv;1.1×10-10cm>7．已知电压前置放大器的输入电阻为100 MΩ,测量回路的总电容为100pF,试求用压电式加速度计相配测量1Hz低频振动时产生的幅值误差.<94%>8．用压电式传感器测量最低频率为1Hz 的振动,要在1Hz 时灵敏度下降不超过5%,若测量回路的总电容为500pF,求所用电压前置放大器的输入电阻为多大？9．已知压电式加速度传感器的阻尼比是ξ=0.1,其无阻尼固有频率f=32kHz,若要求传感器的输出幅值误差在5%以内,试确定传感器的最高响应频率.10．有一压电式加速度计,供它专用的电缆长度为1.2m,电缆电容为100pF,压电片本身的电容为1000pF,据此出厂时标定的电压灵敏度为100mV／g.若使用中改为另一根电缆,其电容为300pF,长为2.9m,问其电压灵敏度作如何改变.<60mv/g>《第六章数字式传感器》1．数字式传感器的特点？根据工作原理数字式传感器可分为那几类？2．光栅传感器的基本原理？莫尔条纹如何形成？有何特点？3．分析光栅传感器具有较高测量精度的原因.《第七章固态传感器》1．霍尔元件能够测量哪些物理参数？霍尔元件的不等位电势的概念是什么？温度补偿的方法有哪几种？2．简述霍尔效应与构成以与霍尔传感器可能的应用场合.3．光电效应可分为几类？说明其原理并指出相应的光电元件.4．试拟定用光敏二极管控制,用交流电源供电照明的明通与暗通直流继电器电路原理图,并说明之.《第八章光纤传感器》1．说明光纤的组成并分析其传光原理,指出光纤传光的必要条件？2．光纤损耗是如何产生的？它对光纤传感器有哪些影响？。

传感器考试试题及答案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。

3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。

4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

越5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω_________, 其工作频带越宽。

6、按所依据的基准直线的不同，传感器的线性度可分为、、、。

7、非线性电位器包括和两种。

8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。

A. 放大电路B. 数据采集电路C. 转换元件D. 滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。

A．眼睛 B. 感觉器官 C. 手 D. 皮肤10、属于传感器静态特性指标的是（D ）A.固有频率B.临界频率C.阻尼比D.重复性11、衡量传感器静态特性的指标不包括（ C ）。

A. 线性度B. 灵敏度C. 频域响应D. 重复性12、下列对传感器动态特性的描述正确的是（）A 一阶传感器的时间常数τ越大, 其响应速度越快越小, 其工作频带越宽B 二阶传感器的固有频率ωC 一阶传感器的时间常数τ越小, 其响应速度越快。

越小, 其响应速度越快。

D 二阶传感器的固有频率ω二、计算分析题1、什么是传感器由几部分组成试画出传感器组成方块图。

第二章电阻式传感器原理与应用[基本要求]1. 掌握金属应变式传感器的构成原理特性；2. 掌握压阻式传感器工作原理，固态压阻器件设计特点；3. 了解电阻应变式传感器动的粘贴方法；4. 通过对电阻应变片测量电路分析，掌握直流惠斯通电桥结构形式及特点。

[例题分析]例题2-1 如果将100Ω电阻应变片贴在弹性试件上，若试件受力横截面积S = 0.5×10-4 m 2，弹性模量E =2×1011 N/m 2 ，若有F=5×104 N 的拉力引起应变电阻变化为1Ω。

试求该应变片的灵敏度系数？解：由题意得应变片电阻相对变化量1001=∆R R 根据材料力学理论可知：应变Eσε=（σ为试件所受应力，SF =σ），故应变 005.0102105.01051144=⨯⨯⨯⨯=⋅=-E S F ε应变片灵敏度系数2005.0100/1/==∆=εRR K 例题2-2 一台用等强度梁作为弹性元件的电子秤，在梁的上、下面各贴两片相同的电阻应变片(K=2）如图2-1（a)所示。

已知l =100mm 、b=11mm 、t=3mm ，E=2×104N/mm 2。

现将四个应变片接入图（b ）直流电桥中，电桥电压U=6V 。

当力F=0.5kg 时，求电桥输出电压U 0=?解： 由图（a ）所示四片相同电阻应变片贴于等强度梁上、下各两片。

当重力F 作用梁端部后，梁上表面R 1和R 3产生正应变电阻变化而下表面R 2和R 4则产生负应变电阻变化，其应变绝对值相等，即Ebt Fl242316==-=-==εεεεε 电阻相对变化量为ε⋅=∆=∆-=∆-=∆=∆K RRR R R R R R R R 44223311 现将四个应变电阻按图（b ）所示接入桥路组成等臂全桥电路，其输出桥路电压为mV V Ebt FlK U K U R R U 8.170178.01023111008.95.06264220==⨯⨯⨯⨯⨯⨯⨯⨯=⋅⋅=⋅=⋅∆=εε例题2-3采用四片相同的金属丝应变片(K =2），将其贴在实心圆柱形测力弹性元件上。

第2.1章思考题与习题1、何为金属的电阻应变效应？怎样利用这种效应制成应变片？答：（1）当金属丝在外力作用下发生机械变形时，其电阻值将发生变化，这种现象称为金属的电阻应变效应。

（2）应变片是利用金属的电阻应变效应，将金属丝绕成栅形，称为敏感栅。

并将其粘贴在绝缘基片上制成。

把金属丝绕成栅形相当于多段金属丝的串联是为增大应变片电阻，提高灵敏度，2、什么是应变片的灵敏系数？它与电阻丝的灵敏系数有何不同？为什么？答：（1）应变片的灵敏系数是指应变片安装于试件表面，在其轴线方向的单向应力作用下，应变片的阻值相对变化与试件表面上安装应变片区域的轴向应变之比。

, 直R/ Rk =z（2 ）实验表明，电阻应变片的灵敏系数恒小于电阻丝的灵敏系数其原因除了粘贴层传递变形失真外，还存在有恒向效应。

3、对于箔式应变片，为什么增加两端各电阻条的截面积便能减小横向灵敏度？答：对于箔式应变片，增加两端圆弧部分尺寸较栅丝尺寸大得多（圆弧部分截面积大），其电阻值较小，因而电阻变化量也较小。

所以其横向灵敏度便减小。

4、用应变片测量时，为什么必须采用温度补偿措施？答:用应变片测量时，由于环境温度变化所引起的电阻变化与试件应变所造成的电阻变化几乎有相同的数量级，从而产生很大的测量误差，所以必须采用温度补偿措施。

5、一应变片的电阻R=120 Q , k=2.05。

用作应变为800卩m/m的传感元件。

①求△ R和△ R/R ;②若电源电压U=3V，求初始平衡时惠斯登电桥的输出电压U o。

已知：R=120 Q , k=2.05 , & =800 卩m/m;求：①△ R=?,A R/R= 2 ② U=3V 时，U0=?解①：, AR/ Rk =：R/R=k；= 2.05 800 =1.64 10：R=k；R=2.05 800 120 =0.1968门解②：初始时电桥平衡（等臂电桥）1 R MU 0 - U4 RU0 R・U」 1.64 10’ 3 = 1.23mV4 R 46、在材料为钢的实心圆柱形试件上，沿轴线和圆周方向各贴一片电阻为120Q的金属应变片R1和R2,把这两应变片接入差动电桥（参看图2-9a）。

项目2电阻式传感器原理与应用1.什么是应变效应？利用应变效应解释金属电阻应变片的工作原理。

答：应变效应是指金属丝的电阻值随着它所受的机械形变的大小而发生相应变化的现象。

现有如图2.1.1所示的一根金属电阻丝，其电阻值设为R，电阻率为ρ，截面积为S，长度为l则电阻值的表达式为R＝ρlS当电阻丝受到拉力作用时将沿轴线伸长，伸长量设为△l，横截面积相应减小△S，电阻率的变化设为△ρ，则电阻的相对变化量为∆R R＝∆ρρ+∆ll−∆SS2. 金属电阻应变片与半导体应变片的工作原理有何区别?各有何优缺点?答：金属电阻应变片性能稳定、精度较高，至今还在不断地改进和发展，并在一些高精度应变式传感器中得到了广泛的应用。

这类应变片的主要缺点是应变灵敏系数较小。

半导体应变片灵敏度高，其灵敏系数比金属电阻应变片约高50倍，但稳定性差，容易受到外界温度的干扰。

3.有一金属电阻应变片，其灵敏度K＝2.5，R＝120Ω，设工作时其应变为1200με，则△R是多少?若将此应变片与2V直流电源组成回路，试求无应变时和有应变时回路的电流。

解：∆R=RKε=120×2.5×1200×10−6=0.36Ω，无应变时：电流I=VR =2120=0.01667安培，有应变时：电流I=VR+∆R =2120+0.36=0.01661安培，4.应变片称重传感器，其弹性体为圆柱体．直径D＝100mm，材料弹性模量E＝205×109N／m2，用它称500kN的物体，若用电阻丝式应变片，应变片的灵敏系数K＝2，R＝120Ω，问电阻变化多少?解：直径D＝100mm, 应变ε=FSE =500KNπ10042×10−6×205×109=22050π，∆R=RKε=120×2×22050π=0.0746Ω5.试述应变片温度误差的概念、产生原因和补偿办法。

答：)温度误差由于测量现场环境温度改变而给测量带来的附加误差，称为应变片的温度误差。

2023传感器原理及应用（王化祥著）课后答案下载2023传感器原理及应用（王化祥著）课后答案下载前言绪论第一章传感器及其基本特性第一节传感器的定义、组成及分类第二节传感器的基本特性__小结习题与思考题第二章电阻应变式传感器第一节应变式传感器第二节应变式传感器的测量电路第三节压阻式传感器第四节应变式传感器的应用__小结习题与思考题第三章电容式传感器第一节电容式传感器的'工作原理与类型第二节电容式传感器的测量电路第三节电容式传感器的误差分析及补偿第四节电容式传感器的应用__小结习题与思考题第四章电感式传感器第一节自感式传感器第二节差动变压器式传感器第三节电涡流式传感器__小结习题与思考题第五章压电式传感器第一节压电效应与压电材料第二节压电传感器的等效电路和测量电路第三节引起/玉,E9式传感器测量误差的因素第四节压电传感器的应用__小结习题与思考题第一节磁电感应式传感器第二节霍尔传感器第三节磁敏电阻器第四节磁敏二极管和磁敏三极管第五节磁电传感器的应用__小结习题与思考题第七章热电式传感器第一节热电偶传感器第二节热电阻式传感器第三节半导体式热敏电阻第四节热电式传感器的应用__小结习题与思考题第八章光电传感器第一节光电效应第二节光电器件及其特性第三节红外传感器__小结习题与思考题第九章常用其他新型传感器第一节气体传感器第二节湿敏传感器第三节超声传感器第四节超导传感器第五节仿生传感器__小结习题与思考题第十章智能传感器第一节智能传感器概述第二节智能传感器的实现方式第三节智能传感器的应用第四节智能传感器的发展方向本?小结习题与思考题……第十一章传感器的标定与选用传感器原理及应用（王化祥著）：基本信息点击此处下载传感器原理及应用（王化祥著）课后答案传感器原理及应用（王化祥著）：目录作者：王桂荣，李宪芝主编出版社：中国电力出版社版次：1字数：500000印刷时间：-5-1ISBN：9787512304109。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案 教材：传感器技术（第3版）贾伯年主编，及其他参考书第2章 电阻式传感器2-1 金属应变计与半导体应变计在工作机理上有何异同？试比较应变计各种灵敏系数概念的不同物理意义。

答：（1）相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。

（2）对于金属材料，灵敏系数K0=Km=(1+2μ)+C(1-2μ)。

前部分为受力后金属几何尺寸变化，一般μ≈0.3，因此（1+2μ）=1.6；后部分为电阻率随应变而变的部分。

金属丝材的应变电阻效应以结构尺寸变化为主。

对于半导体材料，灵敏系数K0=Ks=(1+2μ)+πE 。

前部分同样为尺寸变化，后部分为半导体材料的压阻效应所致，而πE>>(1+2μ)，因此K0=Ks=πE 。

半导体材料的应变电阻效应主要基于压阻效应。

2-2 从丝绕式应变计的横向效应考虑，应该如何正确选择和使用应变计？在测量应力梯度较大或应力集中的静态应力和动态应力时，还需考虑什么因素？2-3 简述电阻应变计产生热输出（温度误差）的原因及其补偿办法。

答：电阻应变计的温度效应及其热输出由两部分组成：前部分为热阻效应所造成；后部分为敏感栅与试件热膨胀失配所引起。

在工作温度变化较大时，会产生温度误差。

补偿办法：1、温度自补偿法 （1）单丝自补偿应变计；(2) 双丝自补偿应变计2、桥路补偿法 （1）双丝半桥式；（2）补偿块法2-4 试述应变电桥产生非线性的原因及消减非线性误差的措施。

答：原因：)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆+∆+∆+∆+∆-∆+∆-∆=∆ 上式分母中含ΔRi/Ri ，是造成输出量的非线性因素。
