L298N控制直流电机正反转一、概述在现代工业自动化和机械设备中，直流电机因其控制简单、响应迅速等特点而被广泛应用。

直流电机的控制并非一件简单的事情，特别是要实现其正反转功能，就需要一种可靠的电机驱动器。

L298N是一款常用的电机驱动器模块，它基于H桥驱动电路，可以有效地控制直流电机的正反转，并且具备过载保护和使能控制功能，使得电机控制更为安全、可靠。

L298N模块内部集成了两个H桥驱动电路，可以同时驱动两个直流电机，且每个电机的驱动电流可达2A，使得它适用于驱动大多数中小型的直流电机。

L298N模块的控制逻辑简单明了，只需通过控制其输入逻辑电平，即可实现电机的正反转、停止等功能。

掌握L298N 模块的使用方法，对于熟悉和掌握直流电机的控制具有重要的意义。

在接下来的内容中，我们将详细介绍L298N模块的工作原理、控制逻辑、驱动电路连接方法以及在实际应用中的使用技巧，以帮助读者更好地理解和应用L298N模块，实现直流电机的正反转控制。

1. 简述直流电机在工业和生活中的重要性直流电机，作为一种重要的电能转换和传动设备，在工业和生活中发挥着至关重要的作用。

它们广泛应用于各种机械设备中，成为驱动各种工业设备和家用电器运行的核心动力源。

在工业领域，直流电机的重要性无可替代。

它们被广泛应用于各种生产线上的机械设备，如机床、泵、风机、压缩机、传送带等。

这些设备需要稳定、可靠的动力源来驱动，而直流电机正好满足这些需求。

它们具有高效、稳定、易于控制等优点，能够实现精确的速度和位置控制，从而提高生产效率和产品质量。

直流电机还在交通运输领域发挥着重要作用。

例如，电动汽车、电动火车、无人机等新型交通工具都采用了直流电机作为动力源。

这些交通工具需要高效、环保的动力系统来驱动，而直流电机正是满足这些需求的理想选择。

在生活中，直流电机也无处不在。

它们被广泛应用于各种家用电器中，如电扇、吸尘器、洗衣机、冰箱、空调等。

这些家电需要稳定、可靠的动力源来运行，而直流电机正是这些家电的核心动力源。

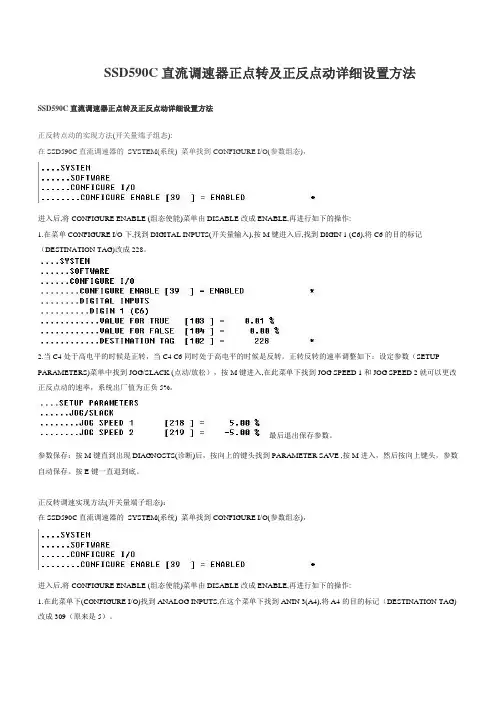

SSD590C直流调速器正点转及正反点动详细设置方法SSD590C直流调速器正点转及正反点动详细设置方法正反转点动的实现方法(开关量端子组态):在SSD590C直流调速器的SYSTEM(系统) 菜单找到 CONFIGURE I/O(参数组态)，进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:1.在菜单CONFIGURE I/O下,找到DIGITAL INPUTS(开关量输入),按M键进入后,找到DIGIN 1 (C6),将C6的目的标记（DESTINATION TAG)改成228。

2.当C4处于高电平的时候是正转，当C4 C6同时处于高电平的时候是反转。

正转反转的速率调整如下：设定参数（SETUP PARAMETERS)菜单中找到JOG/SLACK (点动/放松），按M键进入,在此菜单下找到JOG SPEED 1 和JOG SPEED 2就可以更改正反点动的速率，系统出厂值为正负5%。

最后退出保存参数。

参数保存：按M键直到出现DIAGNOSTS(诊断)后，按向上的键头找到PARAMETER SAVE ,按M进入，然后按向上键头，参数自动保存。

按E键一直退到底。

正反转调速实现方法(开关量端子组态)：在SSD590C直流调速器的SYSTEM(系统) 菜单找到 CONFIGURE I/O(参数组态)，进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE改成ENABLE,再进行如下的操作:1.在此菜单下(CONFIGURE I/O)找到ANALOG INPUTS,在这个菜单下找到ANIN 3(A4),将A4的目的标记（DESTINATION TAG)改成309（原来是5）。

2.在此菜单（CONFIGURE I/O)中找到DIGITAL INPUTS,在这个菜单中找到DIGITL 2(C7),将它的目的标记（DESTINATION TAG)改成292（原来是118）3、在此菜单（CONFIGURE I/O)中找到BLOCK DIAGRAM ，在这个菜单中找到SPT SUM 1 DEST,将它的目的标记改成5（原来是289）。

98推 介Design L298N控制直流电机正反转文/张天鹏 徐磊 北京林业大学工学院摘要：在分析了直流电机驱动芯片 L298N 的性能、结构的基础上，结合 SPCE061A EMU BOARD单片机（61板），介绍实现驱动直流电机的转正反一种简单方法.文中给出了控制原理图，还给出来了控制直流电机正反转驱动程序。

实际测试表明，利用该方法设计的直流电机驱动系统具有硬件结构简单、软件编程容易。

关键词：直流电机 单片机 L298N一、背景介绍（一）预备知识1．熟悉凌阳单片机的工作原理。

2．熟悉键盘扫描原理和L298n驱动电机原理。

3．熟悉汇编语言及C语言。

（二）直流电机控制原理对于普通直流电机，其控制方法比较简单，只需给电机的两根控制线加上适当的电压即可使电机转动起来，电压越高则电机转速越高。

对于直流电机的速度调节，可以采用改变电压的方法，也可采用PWM调速方法。

PWM调速就是使加在直流电机两端的电压为方波形式，加在电机两端的电压就在VLoad和0V之间不停的跳变，对应的电机电压波形如图 1 所示：图1 PWM调速原理图此时加在电机两端的平均电压Uo=Th/（Th+Tl）*VLoad，可以通过调整PWM的占空比来改变Th和Tl的比值。

这样就可以通过PWM调节加在电机两端的平均电压，从而改变电机的转速。

与步进电机类似，不能将单片机的I/O直接与直流电机的引线相接，而要在二者之间增加驱动电路。

也可利用L298N电机驱动芯片实现直流电机驱动（注：我们小组在本次试验中采用L298N芯片驱动直流电机正反转）。

（三）L298N芯片资料恒压恒流桥式2A驱动芯片L298N：L298是SGS公司的产品，比较常见的是15脚Multiwatt封装的L298N，内部同样包含4通道逻辑驱动电路。

可以方便的驱动两个直流电机，或一个两相步进电机。

L298N芯片可以驱动两个二相电机，也可以驱动一个四相电机，输出电压最高可达50V ，可以直接通过电源来调节输出电压；可以直接用单片机的I O口提供信号；而且电路简单，使用比较方便。

单片机控制小功率直流电机一. 设计要求：用单片机控制直流电机加速、减速、正反转和停止。

二. 设计方案分析1、方案设计：直流电机只要能提供一定的直流就可以转动，改变电压极性可以改变转动方向，可以通过给直流电机提供脉冲信号来驱动它，脉冲信号的占空比可以影响到直流电机的平均速度，因此可以通过调整占空比从而能实现调速的目的。

直流电机的驱动电路要有过流保护作用，可用二极管来实现，另外电机的驱动电流是比较大的所以需要用三极管来放大电流。

程序的关键就是如何实现占空比的调整，这个可以通过对51单片机定时器重装初值进行改变，从而改变时间。

设计中用到的元件：STC89C52、晶振（12MHz）、小按键、三极管、二极管、电容、电阻等。

2、背景知识介绍：直流电机调速原理本设计的主要思想为利用PWM控制占空比从而达到改变电机速度。

下面为PWM控制原理；图1为PWM降压斩波器的原理电路及输出电压波形。

在图1a中，假定晶体管V1先导通T1，秒(忽略V1的管压降，这期间电源电压Ud全部加到电枢上)，然后关断T2秒(这期间电枢端电压为零)。

如此反复，则电枢端电压波形如图1b中所示。

电动机电枢端电压Ua为其平均值。

图1 PWM降压斩波器原理电路及输出电压波形a) 原理图 b)输出电压波形 1112a d d d T T U U U U T T Tα===+ (3) 式(3)中1112T T T T Tα==+ （4）α为一个周期T 中，晶体管V1导通时间的比率，称为负载率或占空比。

使用下面三种方法中的任何一种，都可以改变α的值，从而达到调压的目的：(1)定宽调频法：T1保持一定，使T2在0～∞范围内变化；(2)调宽调频法：T2保持一定，使T1在0～∞范围内变化(3)定频调宽法：T1+T2=T 保持一定，使T ，在0～T 范围内变化。

不管哪种方法，α的变化范围均为0≤α≤l ，因而电枢电压平均值Ua 的调节范围为0～Ud ，均为正值，即电动机只能在某一方向调速，称为不可逆调速。

直流电机的正反转直流电机的正反转是指电机转子正向或反向旋转的运动方式。

正转是指电机转子顺时针旋转，而反转是指电机转子逆时针旋转。

直流电机的正反转控制通常使用电机驱动器或控制器来实现。

以下是相关参考内容，介绍了直流电机的正反转原理和控制方法：1. 直流电机工作原理：直流电机是通过直流电源供电，产生磁场并将电能转化为机械能的设备。

直流电机由固定的磁极和旋转的电枢组成。

当通电时，电枢产生电流，电枢上的电流与磁场相互作用，产生力矩使电机转动。

2. 直流电机的正转：为使直流电机正转，电枢上的电流方向与磁场方向要相互作用。

当电枢上的电流与磁场方向一致时，电流在电枢中产生的力矩将把电机转动到正方向。

3. 直流电机的反转：为使直流电机反转，电枢上的电流方向与磁场方向要反向作用。

当电枢上的电流与磁场方向相反时，电流在电枢中产生的力矩将把电机转动到反方向。

4. 直流电机正反转控制方法：直流电机的正反转控制可以通过改变电枢上的电流方向来实现。

常见的直流电机正反转控制方法有以下几种：a. 交流换向器控制：交流换向器通过改变电枢上的电压极性和大小，可以改变电流方向和大小。

通过控制交流换向器的工作方式，可以实现直流电机的正反转。

交流换向器通常由继电器、电阻和电容器组成。

b. 双向电流控制：双向电流控制是通过改变电枢电流的方向来实现直流电机正反转。

可以使用H桥电路或双向电流控制芯片来控制电流方向。

c. 变频器控制：变频器是一种能够改变电源电压频率的设备，通过控制变频器输出的电压频率和大小，可以实现直流电机的正反转控制。

d. 微控制器控制：使用微控制器可以编写程序控制直流电机的正反转。

根据不同的需求和控制算法，可以通过微控制器输出相应的控制信号，控制电机正反转。

以上是直流电机的正反转相关参考内容。

通过改变电枢上的电流方向和大小，使用交流换向器、双向电流控制、变频器或微控制器等方法，可以实现直流电机的正反转控制。
