室分建设规范(3)

室分工程方案一、引言室分工程是指在室内建筑物中为了满足移动通信网络信号覆盖需求而进行的无线覆盖工程，也是移动通信网络建设的重要组成部分。

室分工程的目的是提高建筑物内的通信信号覆盖质量和容量，以满足人们在室内的通信需求。

因此，合理的室分工程设计和实施对于保障室内通信信号的顺畅传输至关重要。

本文旨在针对室分工程的设计和实施过程，结合实际案例和技术要求，提出一种全面的室分工程方案，以期为相关单位的工程建设提供参考和指导。

二、室分工程设计原则和要求室分工程的设计原则和要求主要包括以下几个方面：1. 依据用户需求，对室内通信信号覆盖区域进行调研和分析，了解用户通信需求和环境特点。

2. 充分考虑室内建筑物的结构特点和使用情况，根据建筑布局和空间结构确定合理的信号分布方案。

3. 选择合适的室分设备和技术方案，确保设备的稳定性和可靠性，同时尽量节约成本。

4. 保证设计方案的可行性和有效性，包括充分考虑设备的安装和维护需求，确保后期运维便捷。

5. 符合国家有关通信设备的规定和标准，确保工程的可持续发展和规范运行。

三、室分工程方案设计步骤1. 调研分析阶段在室分工程方案设计的初期阶段，需要对室内通信信号覆盖区域进行调研和分析，同时了解用户需求和环境特点。

调研分析的具体步骤包括：（1）收集相关资料和数据，包括建筑结构图、使用情况、人流量等；（2）对现有室内通信信号覆盖进行评估和测试，了解信号强度和覆盖范围；（3）分析用户通信需求和使用习惯，了解用户对通信信号的要求和期望。

2. 设计方案阶段基于调研分析的结果，设计方案阶段是室分工程方案设计的重要环节，主要包括以下几个步骤：（1）确定室内信号覆盖区域和主要覆盖点，根据建筑结构和使用情况确定信号分布方案；（2）选择合适的室分设备和技术方案，根据信号覆盖范围和建筑结构确定设备的布局和部署方式；（3）进行信号覆盖仿真和优化，保证信号的覆盖范围和质量满足用户需求；（4）编制详细的工程设计方案和设备配置表，确保设计方案的可行性和有效性。

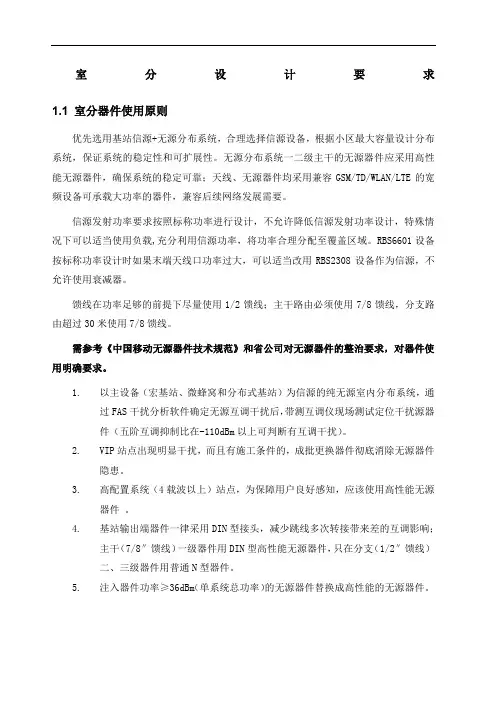

室分设计要求1.1 室分器件使用原则优先选用基站信源+无源分布系统，合理选择信源设备，根据小区最大容量设计分布系统，保证系统的稳定性和可扩展性。

无源分布系统一二级主干的无源器件应采用高性能无源器件，确保系统的稳定可靠；天线、无源器件均采用兼容GSM/TD/WLAN/LTE的宽频设备可承载大功率的器件，兼容后续网络发展需要。

信源发射功率要求按照标称功率进行设计，不允许降低信源发射功率设计，特殊情况下可以适当使用负载,充分利用信源功率，将功率合理分配至覆盖区域。

RBS6601设备按标称功率设计时如果末端天线口功率过大，可以适当改用RBS2308设备作为信源，不允许使用衰减器。

馈线在功率足够的前提下尽量使用1/2馈线；主干路由必须使用7/8馈线，分支路由超过30米使用7/8馈线。

需参考《中国移动无源器件技术规范》和省公司对无源器件的整治要求，对器件使用明确要求。

1.以主设备（宏基站、微蜂窝和分布式基站）为信源的纯无源室内分布系统，通过FAS干扰分析软件确定无源互调干扰后，带测互调仪现场测试定位干扰源器件（五阶互调抑制比在-110dBm以上可判断有互调干扰）。

2.VIP站点出现明显干扰，而且有施工条件的，成批更换器件彻底消除无源器件隐患。

3.高配置系统（4载波以上）站点，为保障用户良好感知，应该使用高性能无源器件。

4.基站输出端器件一律采用DIN型接头，减少跳线多次转接带来差的互调影响；主干（7/8″馈线）一级器件用DIN型高性能无源器件，只在分支（1/2″馈线）二、三级器件用普通N型器件。

5.注入器件功率≥36dBm（单系统总功率）的无源器件替换成高性能的无源器件。

1.2 各类室分器件编号要求与损耗值规定1.2.1 器件编号与标注要求1.2.2 无源器件编号与标注无源器件编号采用按楼层编号的方式，编号格式为XXXX M-N F，其中XXXX为器件代码；M与N为阿拉伯数字，M表示器件的编号，不同楼层的器件数字编号均从1开始；N表示所在楼层，如果是地下楼层，则在楼层数字编号前加字母B，如B3F表示负三楼。

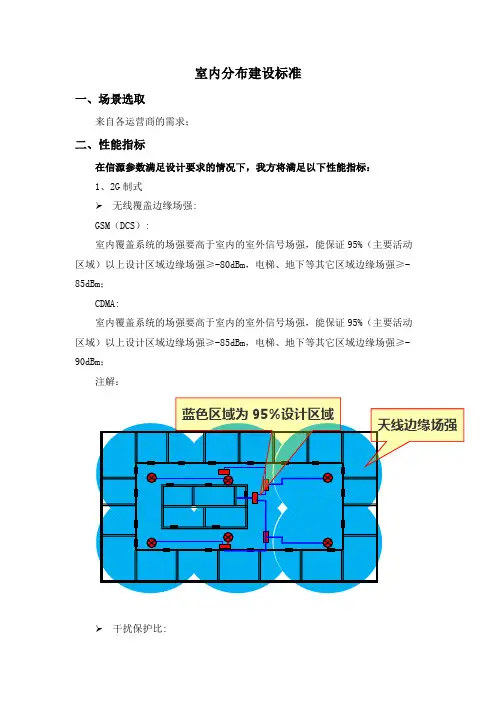

室内分布建设标准一、场景选取来自各运营商的需求；二、性能指标在信源参数满足设计要求的情况下，我方将满足以下性能指标：1、2G制式无线覆盖边缘场强:GSM（DCS）:室内覆盖系统的场强要高于室内的室外信号场强，能保证95%（主要活动区域）以上设计区域边缘场强≥-80dBm，电梯、地下等其它区域边缘场强≥-85dBm；CDMA:室内覆盖系统的场强要高于室内的室外信号场强，能保证95%（主要活动区域）以上设计区域边缘场强≥-85dBm，电梯、地下等其它区域边缘场强≥-90dBm；注解：干扰保护比:GSM（DCS）:同频道载干比C/I≥12dB（无跳频）；CDMA:Ec/Io≥-12dB，激活导频不超过3个；2、3G制式无线覆盖边缘场强:TD-SCDMA普通建筑物：边缘P_CCPCH RSCP功率≥-80dBm；地下室、电梯等封闭场景：边缘P_CCPCH RSCP功率≥-85dBm；WCDMA主建筑物地上楼层、电梯、公共卫生间：导频功率≥－80dBm；地下室（带公共活动区的区域）、停车场：导频功率≥－83dBm；地下室（非活动区）：导频功率≥－86dBm；干扰保护比:TD-SCDMA普通建筑物：C/I≥0dB，地下室、电梯等封闭场景：C/I≥-3dB；WCDMA设计覆盖区域：导频Ec/Io≥－8dB；3、4G制式无线覆盖边缘场强:保证95%以上设计区域边缘场强RSRP≥-105dBm；SINR参考要求：单路室分，SINR≥3dB；双路室分，SINR≥6dB；4、现场测试时，可触摸到的天线点位下一米接收功率：2G ≥-50dBm,3G ≥-60dBm，4G ≥-70dBm。

5、系统整体性能驻波比值在规定值（≤1.5）以内，符合验收规范。

三、主设备安装环境根据现场条件，我方将提供以下3中设备安装环境：1、标准化机房机房密封性良好，室内温度、湿度均保持在规定范围内；符合防火防盗要求。

地面、墙面平整、光洁、无裂缝、不掉灰，无渗水现象或潜在渗水隐患；室内以及周围无杂物，无易燃、易爆物品。

室分设计要求范文室分设计是一种针对室内无线信号覆盖问题的解决方案。

在室内环境中，由于墙壁、门窗、家具等障碍物的存在，无线信号的传输会出现很大的衰减。

因此，需要通过室分设计来优化信号覆盖，提供稳定、高质量的无线通信服务。

1.覆盖范围和信号强度要求：室分设计首先需要明确覆盖的范围，确定需要提供无线信号覆盖的区域。

同时，还需要根据使用场景和业务需求，确定不同区域的信号强度要求。

比如，对于有特殊要求的区域（如会议室、重要办公区域等），信号强度要求应该更高，在每个区域内都能保持较好的信号质量。

2.可用频段的分配和规划：在室分设计中，需要根据可用的频段资源，合理地规划和分配频段。

不同频段的信号传输特性不同，选择合适的频段可以提高无线信号的传输质量和稳定性。

同时，还需要考虑频段的容量和频段的干扰情况，以避免频段资源过度使用或受到干扰而影响信号质量。

3.基站数量和布局：室分设计需要确定需要部署的基站数量和基站的位置。

基站的数量和布局应该根据覆盖范围、信号强度要求和频段资源来决定。

在布局时，需要充分考虑到基站之间的干扰情况，避免相互之间信号干扰而影响通信质量。

4.天线的选择和布局：天线是室分设计中非常重要的组成部分，直接影响到无线信号的传输效果。

在室分设计中，需要选择合适的天线类型，并合理地布局天线。

天线布局应该考虑到信号的传播特性和室内环境的障碍物情况，使得信号能够尽可能地覆盖到所需区域。

5.功率控制和干扰管理：在室分设计中，需要注意对信号的功率进行合理控制，避免过大或过小的信号功率对通信质量产生负面影响。

同时，还需要采取相应的干扰管理措施，避免与其他无线设备的干扰，保证信号质量。

6.可扩展性和未来发展考虑：室分设计要求还需要考虑到系统的可扩展性和未来发展的需求。

随着用户数量的增加和业务需求的变化，室分设计需要具备一定的扩展能力，满足未来的通信需求。

室分设计是一个综合性的工程项目，需要结合实际情况、做好需求分析和规划设计，保证无线信号的稳定性和覆盖质量。

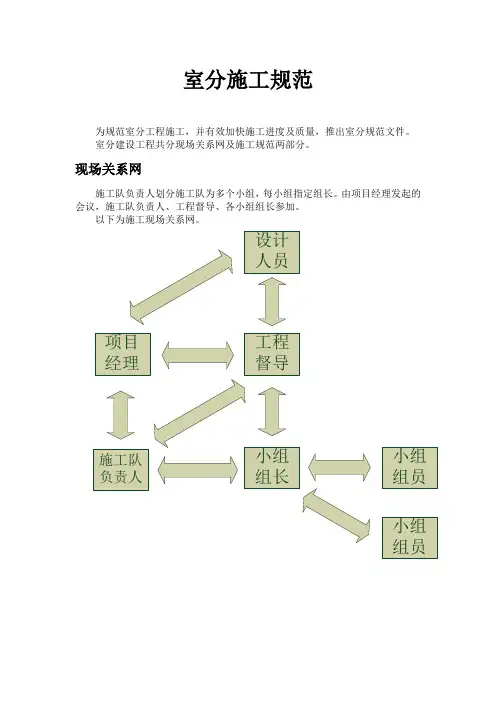

室分施工规范为规范室分工程施工，并有效加快施工进度及质量，推出室分规范文件。

室分建设工程共分现场关系网及施工规范两部分。

现场关系网施工队负责人划分施工队为多个小组，每小组指定组长。

由项目经理发起的会议，施工队负责人、工程督导、各小组组长参加。

以下为施工现场关系网。

施工规范1、设备安装说明1.RRU的电源为交流供电。

2.设备安装正确、牢固、无损伤、掉漆的现象。

3.设备电源插板至少有两芯及三芯插座各一个。

4.主机接地安装在大楼的主地网上。

5.根据本系统设备安装图和相关通信施工规范安装本期工程设备；6.安装设备的位置周边附近不应有强电、强磁和强腐蚀的设备及干扰源存在；7.设备的安装位置应便于维修、检测和散热的需要以确保有源设备的安全工作；8.设备的安装必须牢固可靠；9.供电条件稳定可靠，具备良好的接地性能；10.根据设计文件贴上标签表示注明设备的名称、编号。

2、天线的安装11.室内天线应轻拿轻放，不能将表面损伤；12.吸顶天线的安装应美观、牢固，与周围环境协调，并且不能损毁其它设施；13.室内天线布放时尽量注意墙体建筑对信号的影响，选择合适的位置。

对于部分使用金属吊顶装饰的部分必须安装金属天花天线，对于没有吊顶的仓库、机房、停车场等区域必须安装增长天线支架，保证天线低于金属管道和线槽；14.天线安装完毕后，应对每一处天线所处的位置做详细的标识；3、GPS安装检查15.TD-SCDMA室内分布系统信源基站必须安装GPS天线，才能实现室内分布系统与室外网络的同步，对于GPS天线有严格的安装要求，以保证室内分布系统的同步性能。

16.安装GPS的位置建议选取位置开阔，可视性较好，水平方向无遮挡且便于安装;17.使用手持GPS在GPS天线的安装位置应能收到卫星大于四颗以上，否则需要另外选取GSP安装位置；18.GPS天线应在避雷针保护区域，避雷针保护区域为避雷针顶点下倾45°范围内；19.GPS天线应在安装中必须保持垂直，安装时远离如电梯、空调等电子设备或其电器，天线位置应当至少远离金属物体2m远；20.GPS天线不能距离墙壁太近，至少要距离墙壁3米以上。

无线室分系统建设标准无线室分系统（Distributed Antenna System，简称DAS）是一种利用分布式的室内天线网络来增强信号覆盖范围，提供可靠无线信号的技术系统。

在无线室分系统建设中，需要遵循一定的标准和规范，以确保系统的可靠性和稳定性。

下面将介绍一些无线室分系统建设的标准。

首先，无线室分系统的建设需要遵循国家和地方相关法律法规的规定。

在建设过程中，需要进行必要的申请手续，并获得相关部门的批准。

此外，还需要遵守电磁辐射的标准，在室内天线布置和功率控制方面需要符合相关规定，确保对人体安全无害。

其次，无线室分系统的设计应符合相关标准。

在设计过程中，需要考虑到室内空间的布局和结构，进行合理的信号覆盖规划。

室内天线的布置应尽量均匀，覆盖范围要满足需求，并保证信号的强度和质量。

同时，信号的频率、功率和调制方式等参数也需要符合相关标准。

第三，无线室分系统的建设需要使用符合标准要求的设备和材料。

室内天线、功分器、连接器等设备的参数和性能应满足相关标准，确保系统的稳定性和可靠性。

同时，使用的电缆和光纤等传输介质也需要符合相关标准，并按照规范进行安装和连接。

此外，无线室分系统建设还需要进行必要的测试和调试工作。

在系统建设完成后，需要进行信号覆盖测试和网络性能测试，确保系统的参数和性能符合设计要求。

同时，还需要进行干扰测试和频率协调，避免与其他无线系统发生干扰。

在调试过程中，还应根据测试结果对系统进行调整和优化，以获得最佳的信号覆盖效果。

最后，无线室分系统的建设要进行必要的文档记录和管理。

建设过程中的设计文件、施工图纸、测试记录等应进行归档和保存，作为日后运维和维护的依据。

同时，应建立完善的系统管理和运维机制，确保系统的长期稳定运行。

总结起来，无线室分系统的建设需要遵循相关法律法规的规定，符合设计和性能标准，使用合格的设备和材料，经过测试和调试，进行文档记录和管理。

这些标准和规范的遵循，能够确保无线室分系统的可靠性和稳定性，提供良好的无线信号覆盖。

室内分布系统（简称室分）工程施工是一项复杂的工程，涉及多个专业领域，包括信号覆盖、传输、电源、接地、防雷等。

为确保工程质量，满足业主需求，施工过程中应遵循一定的规范和标准。

本文主要介绍室分工程施工中的规范和标准。

一、设计规范1. 覆盖范围：室内分布系统应确保覆盖范围内的所有区域信号强度满足通信网络要求，特别要注意电梯、楼梯、卫生间等容易出现信号盲区的部位。

2. 设备选型：设备选型应根据覆盖范围、信号需求、传输容量等因素进行，确保设备性能稳定、安全可靠。

3. 系统架构：室内分布系统应采用模块化设计，便于维护和管理。

系统架构主要包括信号源、传输设备、分布系统、接入设备等。

4. 布线设计：布线设计应遵循简洁、安全、易于维护的原则。

线缆应采用合格产品，截面积应满足传输需求。

5. 防雷接地：室内分布系统应设置可靠的防雷接地设施，防止雷击对设备造成损害。

二、施工规范1. 施工准备：施工前应了解设计图纸，熟悉相关规范和标准。

对施工人员进行技术培训，确保施工质量。

2. 设备安装：设备安装应遵循厂家提供的安装指导，确保设备稳固、可靠。

设备安装高度、位置应符合设计要求。

3. 布线施工：布线应遵循分区、分层次的原则，线缆应整齐、固定。

在布线过程中，应避免线缆受到损坏。

4. 接头处理：线缆接头应采用专用接头，接头处应牢固、可靠。

接头应进行绝缘测试，确保无误。

5. 防雷接地：防雷接地设施应按照设计要求进行施工，接地电阻应符合规定。

6. 测试与验收：施工完成后，应进行系统测试，包括信号覆盖、传输速率、稳定性等。

测试合格后，进行验收。

三、验收标准1. 信号覆盖：室内分布系统覆盖范围内，信号强度应满足通信网络要求，盲区面积应小于设计要求。

2. 传输速率：系统传输速率应满足设计要求，保证用户体验。

3. 稳定性：系统运行稳定，无明显故障。

4. 施工质量：设备安装牢固、可靠，线缆布设整齐、固定，接头处理符合要求。

5. 防雷接地：防雷接地设施符合设计要求，接地电阻符合规定。

一、室分项目总体建设方式本期室分工程方案采用4G、5G无源分布系统覆盖，覆盖区域含各楼宇平层、地下停车场、停车出入口、电梯井道、电梯厅等全区域。

走廊等公共区域需预留桥架供室内分布系统综合布线，建筑内需预留室分总机房、弱电间和管廊等资源。

1.1、室内分布系统性能指标1.1.1、驻波比（1）从基站信号引出处测试，前端未接任何有源器件或放大器，其驻波比要求小于1.3。

若中间有放大器或有源器件，在放大器输入端处加一负载或天线，所有有源器件应改为负载或天线再进行驻波比测试。

（2）从管井主干电缆与分支电缆连接处测至天线端的驻波比，应小于1.3。

（3）从放大器输出端测试至末端的驻波比，前端未接任何放大器或有源器件，其驻波比要求小于1.3。

（4）对于双波段或多波段器件及天线，其驻波比指标可增大至 1.8，但测试频率范围应相应调整。

注：在室内安装有金属天花等特殊情况下，以上驻波比指标可视实际情况适当放宽。

1.1.2、噪声电平从基站接收端位置测试上行噪声电平，要求噪声电平均小于-118dBm。

1.1.3、天线口输出功率同一类型的分布天线口输出功率基本一致，功率差异值不大于6dB，天线口输出功率符合环评要求，最高不超过15dBm。

天线口实际输出功率与设计值偏差不大于3dB。

1.1.4、双路功率平衡按楼层抽测组成MIMO天线阵的两个单极化天线的天线口功率，要求功率差异值不大于3dB。

1.1.5、室分小区干扰隔离要求天馈系统反射式互调直接影响基站小区上行干扰情况，反射式互调由天馈系统中的跳线、馈线连接器、馈线及天线中最差组件决定。

指标要求：1、POI多系统接入平台、单个无源器件如天线、耦合器、合路器等3阶互调值应符合设计要求。

2、各通信系统间隔离度要求如下：1.2、各系统性能指标1.2.1、无线覆盖边缘场强1.2.2、接通率在无线覆盖区内95%的位置，99%的时间移动台可接入网络；1.2.3、无线信道呼损语音业务呼损不大于2%，数据业务呼损不大于5%；1.2.4、数据业务速率要求以下速率为优化参考数值。

方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz（E频段，原C频段），总计85MHz。

室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。

在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。

2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。

(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。

目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。

(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm取定，对部分覆盖面积较小的场景可降低功率设计。

(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。

2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。

室分施工规范《XX市联通室内分布系统安装工程施工规范》1、室内分布系统安装（1）有源设备安装：有源设备主要是指干线放大器、光纤分布系统的主机单元、远端单元等设备。

安装位置要求设备的安装位置符合设计文件（方案）的要求；设备尽量安装在馈线走线的线井内，安装位置应便于调测、维护和散热需要。

安装位置确保无强电、强磁和强腐蚀性设备的干扰。

设备电源必须与空开直连，每个有源设备单独连接一组空开，不能有一组空开接多个有源设备的情况，空开必须安装在配电箱内，配电箱内须安装一组五孔插座，工作状态时放置于不易触摸到的安全位置并固定。

电源线安装有源设备的电源线接在不间断电源的空开前端，不能在弱电井中穿电源线，电源线必须走线槽或铁管，要保持良好的接地，配电箱内的走线要美观可参照配电箱内原有的走线，要使用硬线，线槽要美观、牢固。

电源线要有联通标志和方向标识。

蜂窝、直放站电表箱电源必需接到空开前，不可从电源线路上剥接。

设备安装严格按照说明书的介绍进行，使用合理的工具，安装牢固平整。

设备上要有联通标志，安装时应用相应的安装件进行牢固固定。

要求主机内所有的设备单元安装正确、牢固、无损伤、掉漆的现象。

对于光纤分布系统的主机单元，各模块的安装数量应符合设计文件（方案）的规定。

（2）天线固定若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。

若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。

如果天花吊顶为石膏板或木质，还可以将天线安装在天花吊顶内，但必须用天线支架对天线做牢固固定，不能任意摆放在天花吊顶内，支架捆绑所用的扎带不可少于4条。

在天线附近须留有生口位。

安装天线时应戴干净手套操作，保证天线的清洁干净。

天线位置天线的安装位置符合设计文件（方案）规定的范围内，并尽量安装在天花吊顶板的中央。

天线安装天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。

天线连接容易，上紧天线时必须先用手拧紧，最后用扳手拧动的范围在1圈内即准确到位，要做到布局合理美观，做天线的过程中不能弄脏天花板或其他设施，摘装天花板使用干净的白手套，室外天线的接头必须使用更多的防水胶带，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。

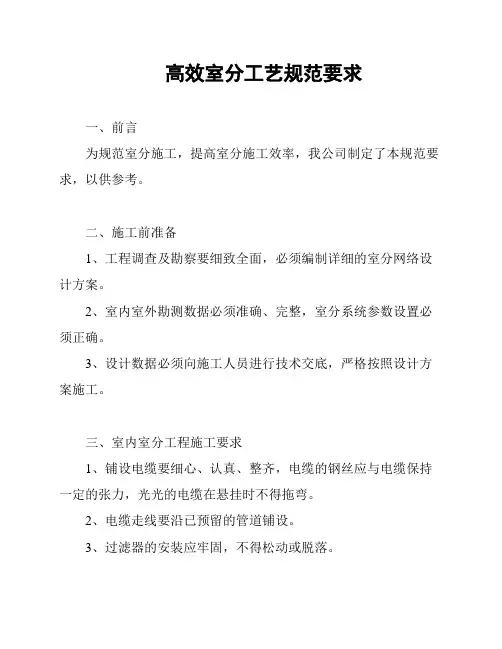

高效室分工艺规范要求一、前言为规范室分施工，提高室分施工效率，我公司制定了本规范要求，以供参考。

二、施工前准备1、工程调查及勘察要细致全面，必须编制详细的室分网络设计方案。

2、室内室外勘测数据必须准确、完整，室分系统参数设置必须正确。

3、设计数据必须向施工人员进行技术交底，严格按照设计方案施工。

三、室内室分工程施工要求1、铺设电缆要细心、认真、整齐，电缆的钢丝应与电缆保持一定的张力，光光的电缆在悬挂时不得拖弯。

2、电缆走线要沿已预留的管道铺设。

3、过滤器的安装应牢固，不得松动或脱落。

4、美观度要达到公司的规定标准，电缆不得用胶带直接粘贴在墙上、柱上，可以采用电缆挂钩固定。

5、快收线口的处理应牢固、好看，不得散乱。

四、室外室分工程施工要求1、安全第一，各种施工要在安全的限制下进行。

2、预埋件应固定牢固，预埋件不得自行更换、移动。

3、外墙走线要采用电缆梯子，缆线离地1.8-2.2m为宜。

4、吊装各种器材必须安全可靠，人、材、器、物分别划区，指挥者必须对安全负责。

5、吊装器械必须达到负荷要求，否则被吊装物品落下造成意外后果，必须经全面检查和试验后方可使用。

五、室分工程质量验收及备案1、室分工程施工完成后必须进行全面的品质检查，现场检查，主要包括设备安装的应用检查、参数和传输检查。

2、室内室分应用验收包含传输性能、应用程序、数据流、业务流、数据调整、增益一致性、耐久性和稳定性检查。

3、室分工程完工后必须做好工程质量备案，并定期进行维护。

六、结语室分工艺规范要求是保证室分工程能够高效有序进行的基础。

只有认真遵守了规范要求，才能做到快速高效地完成室分施工任务。

1.2技术规范书1 前言本技术规范中：1)必须：表示该条目是要求必须，违反这样的要求是原则性错误。

2)不允许（不可以）：表示该条目绝对禁止。

3)应当（建议）：表示在某些特定条件下存在忽视该条目的理由，但是忽视或违反该条目时必须仔细衡量。

4)不应当（不建议）：表示在某些特定条件下存在所描述行为可接受或有效的理由，但实现该行为时必须仔细衡量。

5)可以：表示该条目确实可选，但该条目的存在会提高设备的功能/性能比较的指标值。

2 范围本规范主要依据是中国铁塔股份有限公司下发的《室内分布系统分场景建设指导手册（第一版）》,结合铁塔公司业务发展政策制定。

本规范针对采用射频分布系统（包括射频同轴电缆、光纤、泄漏电缆等）解决室内覆盖的情况，适用工作于中国移动、中国联通、中国电信三家运营商的工作频段。

本规范是陕西铁塔公司建设室内无线综合分布系统时，网络规划、方案编制、集成选型、工程建设管理等的技术依据。

本规范未尽事宜，参考《室内分布系统分场景建设指导手册（第一版）》，解释权归陕西铁塔公司。

3 规范引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

6)中国铁塔股份有限公司《室内分布系统分场景建设指导手册（第一版））》7)GB8702－88《电磁辐射防护规范》8)YD5039－97《通信工程建设环境保护技术规定》4 系统结构分布系统是信源信号通过无源器件进行分路，经由馈线将无线信号均匀地分配到每一副独立安装在建筑物、小区灯杆、绿地等区域的小功率低增益天线上，从而实现目标区域信号的良好覆盖。

分布系统安装于建筑物内用于室内覆盖的系统称为室内分布系统；若用于城中村、住宅小区、广场等室外区域的系统称为室外分布系统。

分布系统是解决室内覆盖和室外场景覆盖盲区的重要手段，其组成结构如图1-1所示。

室内分布系统标准化建设要求中国联合通络通信有限公司XX省分公司移动网络建设部二○○九年三月目录一、勘测和设计 (3)1、勘测 (3)2、设计方案 (3)3、评审要求 (3)二、有源、无源设备安装 (4)1、主机安装位置要求 (4)2、机架固定 (5)3、主机内设备单元的安装 (5)4、外部电缆连接 (5)5、无源设备的安装 (6)6、室分监控系统 (6)三、天线安装 (6)1、室外天线安装 (6)2、室内天线安装 (7)3、八木天线的安装 (8)四、馈线安装 (9)1、馈线布放和PVC管的要求 (9)2、馈线连接头安装 (10)3、馈线防水 (11)4、馈线布放位置 (11)5、馈线、跳线、走线管的固定 (12)6、走线管 (12)7、馈线与器件安装 (12)五、接地 (13)1、主设备接地 (13)2、馈线接地 (13)3、室外施主天线和天线支撑件接地 (14)4、避雷针 (14)5、其它接地要求 (14)六、电源 (14)七、其他设备安装 (15)1、波分复用单元和光耦合单元 (15)2、中继耦合器 (15)3、光路连接 (15)八、标签 (16)1、标签要求 (16)2、标签编号格式 (16)九、竣工技术文件 (18)1、竣工技术文件依据原则 (18)2、竣工技术文件内容 (18)3、验收要求和内容 (18)2009年XXXX的室内分布系统建设方式有部分变化，主要体现在要在前期室内分布系统的基础上进行改造，以便兼容WCDMA网络，努力打造XXXXWCDMA成为精品网络。

修改后的内容适用于XXXX的GSM和WCDMA网络。

一、勘测和设计1、勘测室内覆盖的勘测是深入调查了解目标覆盖点区域内的电磁环境和周围环境、信号情况，从而最终确定工程的覆盖深度以及采用方式。

室内勘测分电磁环境勘测和自然环境勘测。

电磁环境勘测包括：目标覆盖区域及周围环境的信号场强、网络服务参数、通话质量测试等；自然环境勘测除常规的地理定位、建筑功能描述以外，还包括建筑内部结构，可用线井、走线路由、外墙和天花材料等。

新型室分工艺规范要求一、有源室分1.1、YYSFGY01材料设备人员进场检查材料是否设置专用的放置区域，是否采用明显的标识和安全防护措施，材料是否放置整齐，清点设备、材料和器件的规格型号及数量进行清点和外观检查，应符合下列要求：1、设备规格型号应符合工程设计要求，无受潮、破损和变形现象。

2、材料的规格型号应符合工程设计要求，工程建设中不得使用不合格的材料。

1.2、YYSFGY02安全技术交底1、开工前，设计单位向监理和施工单位进行工程技术交底，解析现场施工的技术问题及处理方案。

技术交底内容包括：工程概况、施工方法、施工程序、重点工序及安全注意事项等。

2、施工前，施工单位应将安全技术措施纳入施工组织设计和施工方案，由项目负责人向作业人员进行安全技术交底。

3、功课前，由施工班组长对现场施工人员进行平安交底，重申平安施工操作规程、平安施工流程及关键危险工序施工注意事项等。

4、平安技术交底保留现场交底照片和书面交底记录。

书面交底记录由监理单位、施工单位签字确认。

5、施工单位做好施工区域隔离，检查现场安全员及其安全证，施工员上岗证，特种作业证，以及施工机具、临时用电设施和安全防护用品。

1.3、YYSFGY03 RHUB等网元设备的安装1、RHUB等有源设备安装位置符合设计文件（计划）的要求，安装位置有变换时必需征得设计单位、监理单位和扶植单位同意，并管理设计变换手续。

2、HUB等有源设备宜安装在机房或竖井内，安装位置应便于引电、调测、维护和散热需要，确保无强电、强磁和强腐蚀性设备的干扰。

源设备底边离地有一定的距离且周围0.5米内无热源设备。

3、对于室外安装的设备或机柜，须做防水、防晒、防破坏措施。

对于室内安装的设备或机柜，室内不得放置易燃易爆物品；室内的温度、湿度不能超过设备正常工作温度、湿度的范围，机柜出线孔洞应用防火泥进行封堵严实。

4、设备或设备机柜安装时使用相应安装件、膨胀螺栓进行牢固固定，设备的水平度、垂直度满足要求。

室内及小区分布系统技术条款1. 总则1.1 技术规范书的使用范围，仅限于室内及小区分布系统集成商招标。

1.2 如供方没有以书面形式对本规范书的条文明确提出异议，那么，供方提供的产品应完全满足本规范书的要求。

1.3 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.4 本规范书的条款为合同的附件，与合同正文具有同等效力。

2. 室内及小区分布建设要求2．1 系统运行指标要求2．1．1信号强度要求：在基站设备工作正常情况下，对移动通信的盲区覆盖，应保证90%以上覆盖区域的信号强度不低于-80dBm；对基站信号重叠区，应保证90%以上覆盖区域的信号强度不低于-75dBm；在满足以上条件下，手机应优先占用室内分布系统信号。

覆盖建筑物周围地面室内分布系统的信号强度不应高于-90dBm。

2．1．2 信号质量要求：所有覆盖区域测试手机接受信号质量Rx QULITY(sub)平均值应在1.5（误码率0.6%左右）以下，质差不允许出现6以上；实际拨打测试中应感觉良好、无断续、杂音等现象。

2．1．3 RA(Random access)成功率要求：RA成功率反映了系统的可接入性，RA成功率过低将导致手机不容易接入。

使用微蜂窝做信号源的室内分布系统，在微蜂窝设备工作正常的情况下RA成功率要求每天统计结果不得低于99.0%（视公司整个BSC的RA成功率情况而定）；使用宏蜂窝做信号源的室内分布系统，宏蜂窝的RA成功率不得低于原来指标。

2．1．4 切换要求：室内分布系统与周围基站要有良好的切换关系，在基站设备工作正常的情况下，忙时切入和切出成功率应分别在95 .0%以上，并不应有频繁切换现象；分布系统信号覆盖范围内，手机不应切换到其它小区。

2．1．5 掉话要求：在基站设备工作正常的情况下，用微蜂窝做信号源时，每天全天统计平均掉话率应低于2.0%，或者最多掉话次数每小时增加不应超过5次。

第1篇一、概述室分工程（室内分布系统工程）是指为了满足室内无线通信需求，在建筑物内部或特定区域内安装无线信号增强设备，实现无线信号的全覆盖和优化。

为确保室分工程的质量和效果，以下为室分工程施工标准。

二、施工准备1. 设计审查：施工前，应仔细审查设计图纸，确保设计合理、可行，并符合相关规范要求。

2. 材料设备：选用符合国家标准和行业标准的室内分布系统设备、线缆、天线等材料，并确保材料质量合格。

3. 施工人员：施工人员应具备相应的专业技能和操作经验，并进行岗前培训。

4. 施工方案：根据设计要求，编制详细的施工方案，包括施工步骤、施工方法、施工进度、安全措施等。

三、施工工艺1. 线缆敷设：按照设计要求，将线缆敷设至指定位置，确保线缆无损伤、无交叉、无弯曲。

2. 天线安装：根据设计要求，选择合适的天线位置，确保天线安装牢固、角度正确、高度适宜。

3. 设备安装：按照设备安装说明书，将室内分布系统设备安装到位，确保设备运行正常。

4. 信号调试：完成设备安装后，进行信号调试，确保室内信号强度满足设计要求。

5. 系统测试：对室内分布系统进行整体测试，包括信号强度、覆盖范围、干扰抑制等，确保系统性能达标。

四、质量控制1. 材料质量：严格把控材料质量，确保所有材料均符合国家标准和行业规范。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量符合设计要求。

3. 系统性能：对室内分布系统进行性能测试，确保系统性能满足设计要求。

4. 安全文明施工：遵守施工现场安全管理规定，确保施工安全、文明。

五、施工进度1. 施工计划：根据工程实际情况，编制详细的施工进度计划，确保工程按期完成。

2. 进度控制：严格按照施工进度计划执行，对施工进度进行跟踪、调整。

3. 突发事件处理：针对施工过程中出现的突发事件，及时采取措施，确保工程进度不受影响。

六、验收与交付1. 验收：施工完成后，按照设计要求和规范进行验收，确保工程质量合格。

2. 交付：验收合格后，将室内分布系统交付给业主或使用单位。

室分工程施工规范和标准引言室分工程，即室内分布式无线覆盖工程，是指在室内环境中，利用分布式无线技术，通过安装室内天线系统、室内分布式光纤等设备，实现室内的无线信号覆盖，使用户在室内可以获得良好的通信信号和数据传输能力。

室分工程在现代通信领域中扮演着重要的角色，可以有效提高室内通信的覆盖范围和质量，提升用户的通信体验。

作为一项专业性较强的工程项目，室分工程的施工必须按照一定的规范和标准进行，以确保工程的质量和可靠性。

本文将对室分工程的施工规范和标准进行详细说明，包括施工前的准备工作、施工过程中的注意事项和施工后的验收标准。

一、施工前的准备工作1. 室分工程施工前，需进行详细的现场勘察和设计，确定室内的布线方案、天线位置和设备配置等内容。

勘察过程中需考虑建筑结构、电磁环境、用户需求等因素，确保设计方案的科学性和合理性。

2. 施工前需制定详细的施工计划和施工方案，明确施工的组织结构、工作内容和责任分工。

同时，提前准备好必要的工程设备、材料和工具，确保施工过程的顺利进行。

3. 在进行室分工程施工前，需对施工人员进行专业培训和考核，确保施工人员具备必要的技能和资质，能够胜任工程施工任务。

4. 施工前需对室内环境进行清洁和整理，确保施工现场的整洁和安全。

同时，需在施工现场设置明显的安全警示标志，制定详细的安全防护措施和应急预案，确保工程施工的安全性。

二、施工过程中的注意事项1. 在进行室分工程施工时，需严格按照设计方案和施工规范进行，避免出现违规施工和盲目变更设计的情况。

施工人员需认真执行工程施工方案，确保工程质量和进度。

2. 在进行室分工程施工时，需注意保护好现场环境和设施，避免对建筑结构和室内装修造成损坏。

施工人员需严格遵守施工安全规范，做好现场安全防范和管理工作。

3. 在进行室分工程施工时，需注意对设备设施和材料进行严格管理和监控，确保施工现场的秩序和工程质量。

对安装的设备和器材需进行严格的检测和测试，确保设备的正常运行和传输效果。
