化工基础第三章(精馏过程的物料衡算与操作线方程)-精选版

2018/12/31 4
式中：
F——原料液量，kmol/h；
D——塔顶产品（馏出液）量，kmol/h； W——塔底产品（釜液）量，kmol/h； xF——原料液组成，摩尔分率； xD——塔顶产品组成，摩尔分率； xW——塔底产品组成，摩尔分率。
2018/12/31
5
回收率η
在精馏计算中，对分离过程除要求用塔顶和塔底的产品组 成表示外，有时还用回收率表示。 塔顶易挥发组分的回收率ηA：
（1）恒摩尔汽流
恒摩尔汽流是指在精馏塔内，从精馏段或提馏段每层塔板 上升的汽相摩尔流量各自相等，但两段上升的汽相摩尔流量
不一定相等。
2018/12/31
7
在精馏段内，每层塔板上升的蒸汽摩尔流量都相等，即：
V1=V2=∙∙∙∙∙∙＝V=常数
同理，提馏段内每层塔板上升的蒸汽摩尔流量亦相等，即：
V1’=V2’=∙∙∙∙∙∙＝V’=常数
2018/12/31 2
2018/12/31
3

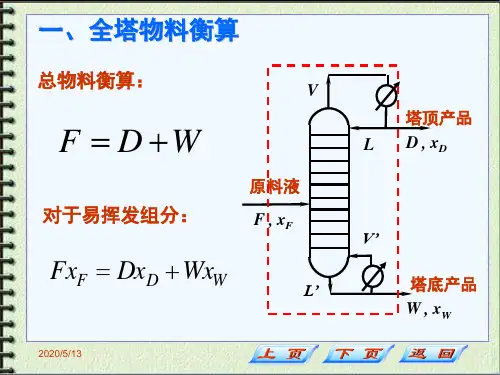

一、 全塔物料衡算
精馏塔各股物料(包括进料、塔顶产品和塔底产品)的流量、
组成之间的关系可通过全塔物料衡算来确定。 在图片虚线范围内作全塔物料衡算，并以单位时间为基准
，可得： 总物料衡算：
F=D＋W
易挥发组分的物料衡算：
FxF Dx D WxW
2018/12/31
17
2018/12/31
18
1、 精馏段操作线方程
在图片虚线范围（包括精馏段的第n+1层板以上塔段及冷凝 器）内作物料衡算，以单位时间为基准，可得： 总物料衡算：
V=L+D
易挥发组分的物料衡算：
V yn+1=Lxn+DxD
式中： V——精馏段内每块塔板上升的蒸汽摩尔流量，kmol/h； L——精馏段内每块塔板下降的液体摩尔流量，kmol/h； yn+1——从精馏段第n+1板上升的蒸汽组成，摩尔分率； xn——从精馏段第n板下降的液体组成，摩尔分率。
12
1、五种进料热状态
①温度低于泡点的冷液体； ②泡点下的饱和液体； ③温度介于泡点和露点之间的气液混合物； ④露点下的饱和蒸气； ⑤温度高于露点的过热蒸气。
2018/12/31
13
2018/12/31
14
2、进料热状况参数
为了定量地分析进料量及其热状况对于精馏操作的影响，
须引入进料热状况参数的概念。 对进料板作物料及热量衡算，以单位时间为基准，可得：
H hF L' L 每千摩尔原料液汽化为饱和蒸气所需的热量 q H h F 原料液的摩尔汽化潜热
q 称为进料热状况参数。进料热状况不同，q 值亦不同。
2018/态 下 的 q 值
进料热状态对塔内气、液流量的影响.swf
2018/12/31
16
四、 操作线方程
两点讨论 （1）该方程表示在一定操作条件下，从任意板下降的液体组 成xn 和与其相邻的下一层板上升的蒸汽组成yn+1 之间的关系。 （2）该方程为一直线方程，该直线过对角线上a(xD，xD)点， 以R/(R+1)为斜率，或在y轴上的截距为xD/(R+1)。
2018/12/31 19
将以上两式联立后，有：
y n 1
L D L D xn x D xn xD V V LD LD
令R=L/D，R 称为回流比，于是上式可写作：
y n 1
R 1 xn xD R 1 R 1
以上两式均称为精馏段操作线方程。
2018/12/31
20
式中：V——精馏段上升蒸汽的摩尔流量，kmol/h；
V’——提馏段上升蒸汽的摩尔流量，kmol/h。
2018/12/31 8
（2）恒摩尔溢流
恒摩尔溢流是指在精馏塔内，从精馏段或提馏段每层塔板 下降的液相摩尔流量分别相等，但两段下降的液相摩尔流量 不一定相等。
精馏段内，每层塔板下降的液体摩尔流量都相等，即：
2018/12/31 11
三、精馏塔的进料热状况
精馏塔在操作过程中，精馏段和提馏段汽液两相流量间的 关系与精馏塔的进料热状况有关，因而进料热状况对精馏段 和提馏段的操作线方程有直接的影响。
根据工艺条件和操作要求，精馏塔可以不同的物态进料。 组成为xF 的原料，其进料状态可有以下几种：
2018/12/31
3.2.3 精馏过程的物料衡算与 操作线方程
第三章 传质分离过程
一、全塔物料衡算 二、恒摩尔流的假定
三、精馏塔的进料热状况
四、操作线方程
2018/12/31
1
精馏过程的计算内容
精馏过程的计算可分为设计型计算和操作型计算两类。 此处讨论板式精馏塔的设计型计算问题，其主要内容包括： （1） 确定产品的流量或组成； （2） 确定精馏塔的理论板层数和适宜的加料位置； （3） 确定适宜的操作回流比； （4） 计算冷凝器、再沸器的热负荷等。
10
满足恒摩尔流假设的条件
在精馏塔的每层塔板上，若有n kmol的蒸汽冷凝，相应有n
kmol的液体汽化，恒摩尔流动的假定才能成立。为此必须满
足以下条件： （1） 混合物中各组分的摩尔汽化潜热相等； （2）汽液接触时因温度不同而交换的显热可以忽略； （3） 塔设备保温良好，热损失可以忽略。 恒摩尔流动虽是一项简化假设，但某些物系能基本上符合上 述条件，因此，可将这些系统在精馏塔内的汽液两相视为恒 摩尔流动。
在精馏塔中，任意塔板（n 板）下降的液相组成xn与由其下 一层塔板（n+1板）上升的蒸汽组成yn+1之间的关系称之为操作 关系，描述它们之间关系的方程称为操作线方程。 操作线方程可通过塔板间的物料衡算求得。 在连续精馏塔中，因原料液不断从塔的中部加入，致使精 馏段和提馏段具有不同的操作关系，现分别予以讨论。
L1=L2=∙∙∙∙∙∙＝L=常数
2018/12/31 9
同理，提馏段内每层塔板下降的液体摩尔流量亦相等，即：
L1’=L2’=∙∙∙∙∙∙＝L’=常数
式中：L——精馏段下降液体的摩尔流量，kmol/h;
L’——提馏段下降液体的摩尔流量，kmol/h。
恒摩尔汽流与恒摩尔溢流总称为恒摩尔流假设。
2018/12/31
Dx D A 100% FxF
塔釜难挥发组分的回收率ηB：
W (1 x w ) B 100% F (1 x F )
2018/12/31 6
二、 恒摩尔流的假定
精馏操作时，在精馏段和提馏段内，每层塔板上升的汽相 摩尔流量和下降的液相摩尔流量一般并不相等，为了简化精
馏计算，通常引入恒摩尔流动的假定。
