交联电缆培训
- 格式：pptx
- 大小：1.38 MB
- 文档页数：51
下载文档原格式
合集下载
电缆交联知识点
电缆交联知识点电缆交联是一种常见的电缆连接技术，它可以将两根电缆连接在一起，使其具有持久的电气和机械连接。
本文将介绍电缆交联的基本原理、工作流程以及注意事项。
1.基本原理电缆交联是通过在电缆两端使用热缩套管或冷缩套管等材料，将两根电缆连接在一起。
热缩套管是一种热塑性材料，当受热后，会收缩并与电缆紧密结合，形成一个坚固的连接。
冷缩套管则是一种热固性材料，通过外力使其收缩并固定在电缆上，以实现连接。
2.工作流程电缆交联的工作流程如下：（1）准备工作：在进行电缆交联之前，首先需要对电缆进行清洁和修剪。
确保电缆表面无灰尘、油脂等污染物，并修剪电缆两端的外皮，以便与套管完全贴合。
（2）选择套管：根据电缆的直径和材质，选择适合的套管。
套管的长度应略长于电缆两端的暴露部分，以确保完全覆盖。
（3）套管安装：将套管套在电缆两端，确保套管完全贴合电缆表面。
对于热缩套管，使用火焰枪或热风枪对套管进行加热，使其收缩并与电缆固定。
对于冷缩套管，则需使用压接工具将其压紧并固定在电缆上。
（4）测试和验证：完成套管安装后，进行测试和验证，确保连接的可靠性和稳定性。
可以使用绝缘电阻测试仪等工具进行测试，检测连接处的绝缘电阻和电气性能。
3.注意事项在进行电缆交联时，需要注意以下事项：（1）安全措施：在进行电缆交联之前，确保工作场所安全，并戴好个人防护用品，如安全眼镜、手套等。
同时，使用火焰枪或热风枪等加热工具时要注意防火。
（2）选择合适的套管：根据电缆的直径和材质选择合适的套管，确保套管与电缆完全贴合。
如果套管过大或过小，可能会影响连接的可靠性。
（3）加热温度和时间控制：对于热缩套管，加热温度和时间要控制得当。
温度过高或加热时间过长可能导致套管变形或烧焦。
（4）绝缘测试：在完成套管安装后，进行绝缘测试是必要的。
绝缘电阻测试仪可以检测连接处的绝缘电阻，确保连接的质量。
总结：电缆交联是一种常见的电缆连接技术，通过使用热缩套管或冷缩套管等材料，将两根电缆连接在一起。

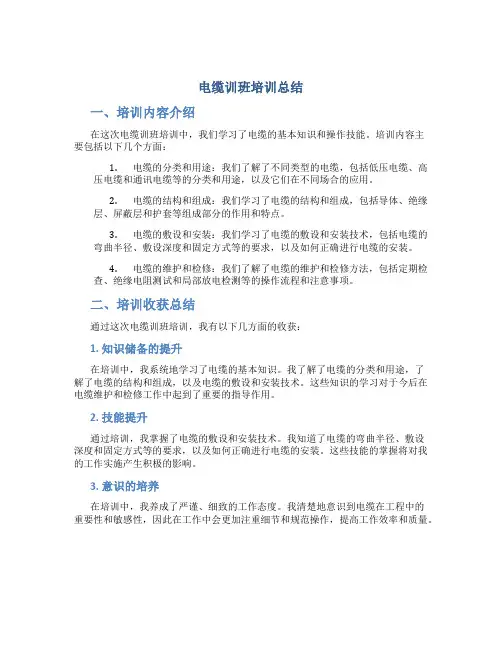

电缆训班培训总结
电缆训班培训总结一、培训内容介绍在这次电缆训班培训中，我们学习了电缆的基本知识和操作技能。
培训内容主要包括以下几个方面：1.电缆的分类和用途：我们了解了不同类型的电缆，包括低压电缆、高压电缆和通讯电缆等的分类和用途，以及它们在不同场合的应用。
2.电缆的结构和组成：我们学习了电缆的结构和组成，包括导体、绝缘层、屏蔽层和护套等组成部分的作用和特点。
3.电缆的敷设和安装：我们学习了电缆的敷设和安装技术，包括电缆的弯曲半径、敷设深度和固定方式等的要求，以及如何正确进行电缆的安装。
4.电缆的维护和检修：我们了解了电缆的维护和检修方法，包括定期检查、绝缘电阻测试和局部放电检测等的操作流程和注意事项。
二、培训收获总结通过这次电缆训班培训，我有以下几方面的收获：1. 知识储备的提升在培训中，我系统地学习了电缆的基本知识。
我了解了电缆的分类和用途，了解了电缆的结构和组成，以及电缆的敷设和安装技术。
这些知识的学习对于今后在电缆维护和检修工作中起到了重要的指导作用。
2. 技能提升通过培训，我掌握了电缆的敷设和安装技术。
我知道了电缆的弯曲半径、敷设深度和固定方式等的要求，以及如何正确进行电缆的安装。
这些技能的掌握将对我的工作实施产生积极的影响。
3. 意识的培养在培训中，我养成了严谨、细致的工作态度。
我清楚地意识到电缆在工程中的重要性和敏感性，因此在工作中会更加注重细节和规范操作，提高工作效率和质量。
4. 团队合作能力的提升在培训中，我和同事们进行了多次实际操作和讨论，互相学习和交流。
通过与团队成员的合作，我提高了自己的团队合作能力，学会了分工合作、沟通协作，这对于今后的工作中与团队合作是非常有益的。
三、培训建议在这次电缆训班培训中，我觉得还有以下几个方面可以进一步改进：1.增加实际操作环节：通过增加实际操作环节，让学员们更多地动手实践，以加深对电缆敷设和安装技术的理解和掌握。
2.加强案例分析：通过讲解实际案例，引导学员们运用所学知识解决实际问题，提升学员们的解决问题的能力。

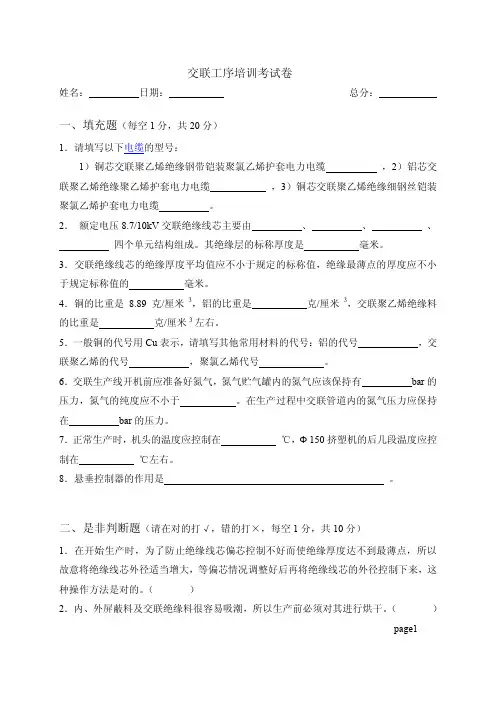

交联电缆培训考卷
交联工序培训考试卷姓名：日期：总分：一、填充题（每空1分，共20分）1．请填写以下电缆的型号：1）铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，2）铝芯交联聚乙烯绝缘聚乙烯护套电力电缆，3）铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆。
2．额定电压8.7/10kV交联绝缘线芯主要由、、、四个单元结构组成。
其绝缘层的标称厚度是毫米。
3．交联绝缘线芯的绝缘厚度平均值应不小于规定的标称值，绝缘最薄点的厚度应不小于规定标称值的毫米。
4．铜的比重是8.89 克/厘米3，铝的比重是克/厘米3，交联聚乙烯绝缘料的比重是克/厘米3左右。
5．一般铜的代号用Cu表示，请填写其他常用材料的代号：铝的代号，交联聚乙烯的代号，聚氯乙烯代号。
6．交联生产线开机前应准备好氮气，氮气贮气罐内的氮气应该保持有bar的压力，氮气的纯度应不小于。
在生产过程中交联管道内的氮气压力应保持在bar的压力。
7．正常生产时，机头的温度应控制在℃，Ф150挤塑机的后几段温度应控制在℃左右。
8．悬垂控制器的作用是。
二、是非判断题（请在对的打√，错的打×，每空1分，共10分）1．在开始生产时，为了防止绝缘线芯偏芯控制不好而使绝缘厚度达不到最薄点，所以故意将绝缘线芯外径适当增大，等偏芯情况调整好后再将绝缘线芯的外径控制下来，这种操作方法是对的。
（）2．内、外屏蔽料及交联绝缘料很容易吸潮，所以生产前必须对其进行烘干。
（）page13．内屏蔽层的作用是保护绝缘层，并且使绝缘层受压时电场分布均匀。
（）4．额定电压为8.7/10kV的交联聚乙烯绝缘电力电缆和额定电压为8.7/15kV的交联电缆的绝缘厚度相同，实际上是同一种电缆。
（）5．交联绝缘线芯各层的厚度符合标准要求，交联度合格，导体的直流电阻合格，且绝缘线芯通过交流耐压试验，则该交联绝缘线芯应为合格品。
（）6．X-RAY 8000射线式交联电缆在线检测仪是一台非常贵重的检检测测仪器，为了延长其使用寿命，在调偏芯调好后，应将其全系统关闭。
《交联聚乙烯电缆》课件
铁路交通行业
铁路交通领域需要高性能电缆来保障线路的安 全和可靠，交联聚乙烯电缆成为首选。
需求预测
交联聚乙烯电缆在未来的发展中具有巨大的潜力。我们将预测行业趋势、市场需求以及交联聚乙烯电缆的发展 前景。
行业趋势
随着科技的进步和新能源的兴 起，对高性能电缆的需求将继 续增长。
市场需求
各行业对高质量、高性能电缆 的需求不断增加，交联聚乙烯 电缆将成为市场的热门产品。
缆
交联聚乙烯电缆是一种通 过交联方法处理的聚乙烯 电缆，在应用中具有出色 的性能。
2 应用领域
交联聚乙烯电缆被广泛应 用于电力、电子、通讯和 铁路交通等行业，满足不 同领域的需求。
3 物理性质
交联聚乙烯电缆具有耐热 性能好、耐电化学性能高、 抗环境老化能力强以及线 形变小等重要的物理性质。
制作方法
《交联聚乙烯电缆》PPT 课件
欢迎来到《交联聚乙烯电缆》的PPT课件！本课程将深入介绍交联聚乙烯电 缆的制作方法、优势和缺点、应用领域以及发展前景。
简介
交联聚乙烯电缆是一种具有优异性能的电缆，广泛应用于各个领域。本节将介绍交联聚乙烯电缆的定义、应用 领域以及其重要的物理性质。
1 什么是交联聚乙烯电
应用
交联聚乙烯电缆在电力、电子、通讯和铁路交通等行业中都发挥着重要的作用。下面将详细介绍其在各个领域 的应用情况。
电力行业
交联聚乙烯电缆被广泛应用于电力输配电系统， 具有良好的绝缘性能和电气传导性能。
通讯行业
交联聚乙烯电缆在通讯网络的建设中起到关键 作用，提供可靠的信号传输和数据传输。
电子行业
电子设备中的连接线、电缆等元器件通常采用 交联聚乙烯电缆，确保信号传输的质量和稳定 性。
发展前景
铁路交通领域需要高性能电缆来保障线路的安 全和可靠，交联聚乙烯电缆成为首选。
需求预测
交联聚乙烯电缆在未来的发展中具有巨大的潜力。我们将预测行业趋势、市场需求以及交联聚乙烯电缆的发展 前景。
行业趋势
随着科技的进步和新能源的兴 起，对高性能电缆的需求将继 续增长。
市场需求
各行业对高质量、高性能电缆 的需求不断增加，交联聚乙烯 电缆将成为市场的热门产品。
缆
交联聚乙烯电缆是一种通 过交联方法处理的聚乙烯 电缆，在应用中具有出色 的性能。
2 应用领域
交联聚乙烯电缆被广泛应 用于电力、电子、通讯和 铁路交通等行业，满足不 同领域的需求。
3 物理性质
交联聚乙烯电缆具有耐热 性能好、耐电化学性能高、 抗环境老化能力强以及线 形变小等重要的物理性质。
制作方法
《交联聚乙烯电缆》PPT 课件
欢迎来到《交联聚乙烯电缆》的PPT课件！本课程将深入介绍交联聚乙烯电 缆的制作方法、优势和缺点、应用领域以及发展前景。
简介
交联聚乙烯电缆是一种具有优异性能的电缆，广泛应用于各个领域。本节将介绍交联聚乙烯电缆的定义、应用 领域以及其重要的物理性质。
1 什么是交联聚乙烯电
应用
交联聚乙烯电缆在电力、电子、通讯和铁路交通等行业中都发挥着重要的作用。下面将详细介绍其在各个领域 的应用情况。
电力行业
交联聚乙烯电缆被广泛应用于电力输配电系统， 具有良好的绝缘性能和电气传导性能。
通讯行业
交联聚乙烯电缆在通讯网络的建设中起到关键 作用，提供可靠的信号传输和数据传输。
电子行业
电子设备中的连接线、电缆等元器件通常采用 交联聚乙烯电缆，确保信号传输的质量和稳定 性。
发展前景
电缆公司培训内容
电缆公司培训内容
电缆公司的培训内容通常包括以下方面：
1.电缆产品知识：学习不同类型和规格的电缆产品，了解它们的特性、用途和安装要求。
2.生产工艺和技术：了解电缆的制造过程、生产设备和工艺流程，掌握相关的生产技术和质量控制方法。
3.安全与环保：学习在电缆生产和使用过程中的安全操作规范，包括防护措施、事故应急处理等。
同时，了解环保法规和标准，推行绿色环保生产理念。
4.销售与市场推广：培养销售技巧，学习如何向客户介绍和推广公司的电缆产品，了解市场需求和竞争情况。
5.技术支持与售后服务：掌握提供技术支持和售后服务的方法和流程，包括故障排除、维修和客户投诉处理。
6.项目管理与协调：学习项目管理的基本原理和方法，包括项目计划、资源分配、进度控制等，以确保项目顺利完成。
7.团队合作与沟通：培养团队合作精神，加强团队沟通和协作能力，提高整体工作效率和质量。
8.新技术和行业趋势：了解电缆行业的最新技术发展、市场趋势和标准变化，不断更新知识和适应行业变化。
以上是一些常见的电缆公司培训内容，具体的培训计划和内容会根据公司的需求和业务特点进行调整和定制。
1。
交联电缆
在利用串联谐振试验系统进行中压电缆成品出厂局部放电和高压试验过程中，有时会因各种原因造成试验过 程中突然出现假击穿现象，如何正确识别是电缆本身发生了真击穿，还是其他原因造成电缆发生了假击穿现象， 对于提高电缆出厂试验效率意义重大。
中压交联电力电缆的出厂局部放电和高压试验是在屏蔽室内逐盘进行的，这时可以考虑重新更换绝缘线芯进 行复试，如果更换线芯后，电压试验正常通过，应该可以确定是电缆真的发生了击穿。或者，重新升压，如果击 穿电压呈现逐渐降低的趋势，也可以确定电缆发生了真击穿现象，如果电缆每一次的击穿电压都在同一个数值上， 应考虑是否电缆的端头发生了击穿，此时，可以将局部放电屏蔽室大门的门连锁开关，人为合上，将屏蔽室大门 打开，进行升压，观察击穿现象，很快就能确定端头击穿位置。如果经过排查，电缆端头未出现击穿，更换多根 绝缘线芯和电缆，甚至将曾今已做合格的电缆复试或空载复试，击穿电压始终保持同一个数值，应该可以确认时 电缆出现了假击穿现象，应对设备进行检查，排除故障后再进行试验。但对于一些交检的大长度单芯中压交联电 缆，还应核对其是否已超过了试验设备的允许负荷，此种情况，试验过程也会出现失谐跳闸现象，不要冒然判定 电缆发生了击穿。
高温交联包括蒸汽交联和干法交联两种工艺形式，国外交联电缆在六十年代大多采用蒸汽交联工艺，由于蒸 汽交联使绝缘中的水分含量增加，绝缘品质不好，已经完全被淘汰了；七十年代开始，国外普遍应用干法交联工 艺，使用高压硫化管道，快速加热的方法进行交联。
性能对比
常用绝缘电缆性能对比：
在电缆生产中，最常用的绝缘塑料有聚乙烯和聚氯乙烯，其中聚乙烯材料具有更好的电气性能及较好的交联 性，因此而发展了多种工业交联生产工艺，化学交联和辐照交联。除下表性能以外，在生产和敷设过程中，所常 用的交联电缆的绝缘层都表现为硬度和强度较大（常温下），特别是比聚氯乙烯绝缘剥离难度增大。由于辐交联 电缆的交联性能最好、交联度最高，相对而言剥离强度也最大。如果交联电缆绝缘层的剥离比较容易（类似于聚 氯乙烯），那必然是交联度不够或没有交联。通常情况下，温水交联工艺生产的交联电缆，出现交联度不够的情 况较多，原因是该类产品本来交联度就相对较低，而且交联工艺非连续、不能自动控制，受人为因素影响很大， 容易发生欠交联。
中压交联电力电缆的出厂局部放电和高压试验是在屏蔽室内逐盘进行的，这时可以考虑重新更换绝缘线芯进 行复试，如果更换线芯后，电压试验正常通过，应该可以确定是电缆真的发生了击穿。或者，重新升压，如果击 穿电压呈现逐渐降低的趋势，也可以确定电缆发生了真击穿现象，如果电缆每一次的击穿电压都在同一个数值上， 应考虑是否电缆的端头发生了击穿，此时，可以将局部放电屏蔽室大门的门连锁开关，人为合上，将屏蔽室大门 打开，进行升压，观察击穿现象，很快就能确定端头击穿位置。如果经过排查，电缆端头未出现击穿，更换多根 绝缘线芯和电缆，甚至将曾今已做合格的电缆复试或空载复试，击穿电压始终保持同一个数值，应该可以确认时 电缆出现了假击穿现象，应对设备进行检查，排除故障后再进行试验。但对于一些交检的大长度单芯中压交联电 缆，还应核对其是否已超过了试验设备的允许负荷，此种情况，试验过程也会出现失谐跳闸现象，不要冒然判定 电缆发生了击穿。
高温交联包括蒸汽交联和干法交联两种工艺形式，国外交联电缆在六十年代大多采用蒸汽交联工艺，由于蒸 汽交联使绝缘中的水分含量增加，绝缘品质不好，已经完全被淘汰了；七十年代开始，国外普遍应用干法交联工 艺，使用高压硫化管道，快速加热的方法进行交联。
性能对比
常用绝缘电缆性能对比：
在电缆生产中，最常用的绝缘塑料有聚乙烯和聚氯乙烯，其中聚乙烯材料具有更好的电气性能及较好的交联 性，因此而发展了多种工业交联生产工艺，化学交联和辐照交联。除下表性能以外，在生产和敷设过程中，所常 用的交联电缆的绝缘层都表现为硬度和强度较大（常温下），特别是比聚氯乙烯绝缘剥离难度增大。由于辐交联 电缆的交联性能最好、交联度最高，相对而言剥离强度也最大。如果交联电缆绝缘层的剥离比较容易（类似于聚 氯乙烯），那必然是交联度不够或没有交联。通常情况下，温水交联工艺生产的交联电缆，出现交联度不够的情 况较多，原因是该类产品本来交联度就相对较低，而且交联工艺非连续、不能自动控制，受人为因素影响很大， 容易发生欠交联。
交联电缆
表1—1交联电缆绝缘厚度
导体标称
截面 (mm2) 25
不同工作电压下的电缆绝缘厚度(mm)kV
0.6／1 0.9 3.6／6 2.5 6／10 3.4 8.7／10 4.5 12／20 5.5 21／35 9.3 26／35 10.5 64／110
35
50 70 95 120
0.9
1.0 1.1 1.1 1.2
• 1970年，138kV交联聚乙烯电缆样品开始在 WALTZMILL进行运行试验。1973年美国电力研 究院对36条地下输电系统进行了技术改造研究， 耗资2600万美元。同年电气公司最先用矿物质或 有机粉料作为电压稳定剂来填充交联聚乙烯。 1974年，美国能源研究开发局下属电力研究开发 局的电力研究院与通用公司合作，打算研制 138kV～345kV交联电缆。研究工作在通用电缆 公司的研究中心进行。1977年中期，他们宣告研 究成功138kV、230kV和345kV交联聚乙烯电缆设 计、制造和敷设技术，并取得了专利。
• 美国除发展交联聚乙烯电缆以外，也同时 发展聚乙烯和乙丙橡胶绝缘高压电缆，因 此力量比较分散。同时美国不愿意放弃传 统的蒸汽交联工艺，绝缘品质不高，这是 美国发展高压电缆进展不快的原因之一。 另外美国的钢管充油和充气电缆一直十分 流行，就象英国使用自容式充油电缆那样， 电力公司对交联高压电缆的应用持保守心 理，不愿放弃原有的输电方式，因此使交 联高压电缆得不到充分的发展。
• 第二节 交联电力电缆结构、品种、型 号和名称 • 一．基本结构
• 交联电缆一般是由导体、绝缘和护层三部分构成。 • 1．导体 • 导体是指能传导电流的物体，又称为导电线芯。 用作电线电缆导体的材料，首先要有良好的导电 性能，即电阻要小，以减少电流在线路上的损耗。 损耗与电流大小、电阻大小有直接关系，并表现 在导体的发热上。 • 电缆就是利用导体来传导电流的，因而电线电缆 的规格都以导体的截面表示。
高压交联电缆基础知识.ppt90
高压交联产品型号和名称
YJV YJV22 YJV32 YJV42 YJLV YJLV22 交联聚乙烯绝缘聚氯乙烯护套电力电 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJLW02 YJLW03 铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯（聚乙烯） 铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯（聚乙烯）护套电力电缆 YJLLW02 YJLLW03 铝芯交联聚乙烯绝缘皱纹铝套聚氯乙烯（聚乙烯） 铝芯交联聚乙烯绝缘皱纹铝套聚氯乙烯（聚乙烯）护套电力电缆 YJLW02YJLW03YJLW02-Z YJLW03-Z
培训学院
本课程目标
高压交联电缆的概况 高压交联电缆产品的结构、 高压交联电缆产品的结构、型号和名称 高压交联电缆生产设备介绍 高压交联电缆生产工艺流程
高压交联电缆的概况

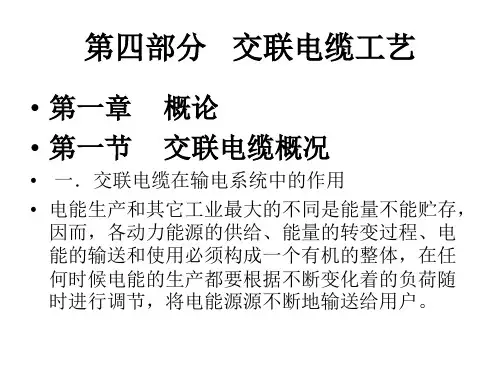

交联电缆在输电系统中的作用
在输电和配电系统中传输电能 安装于人口和建筑物稠密的区域（节约空间、美化环境） 安装于人口和建筑物稠密的区域（节约空间、美化环境）
导体 导体屏蔽 绝缘 绝缘屏蔽 纵向阻水缓冲层 皱纹铝护套 防腐层 外护套（外涂半导电层） 外护套（外涂半导电层）
产品的结构、 产品的结构、型号和名称
高压交联产品型号和名称
YJ—代表交联聚乙烯绝缘 YJ 代表交联聚乙烯绝缘 V—代表聚氯乙烯护套 代表聚氯乙烯护套 22—前面 代表钢带铠装，后面2 前面2 22 前面2代表钢带铠装，后面2代表聚氯乙烯护套 32—3代表细钢丝铠装， 32 3代表细钢丝铠装，2代表聚氯乙烯护套 42—4代表粗钢丝铠装， 42 4代表粗钢丝铠装，2代表聚氯乙烯护套 代表铜导体（ T—代表铜导体（标准要求省略） 代表铜导体 标准要求省略） LW—代表皱纹铝套 L—代表铝导体 代表铝导体 LW 代表皱纹铝套 02—代表聚氯乙烯护套 03—代表聚乙烯护套 02 代表聚氯乙烯护套 03 代表聚乙烯护套 Z—代表纵向阻水 代表纵向阻水
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆的型号标识方法
62 … … … … … ………… 不锈钢带铠装聚氯乙烯外套 72 … … … … … ………… 不锈钢丝铠装聚氯乙烯外套 ZR …………………阻燃 ZH…………………阻水 WDZ………………无卤低烟阻燃 JK … … …… ……架空绝缘 M ……………… 煤矿用
交联电缆的选型
交联电缆的使用特性
使用特征： 1、工频额定电压Uo/U为3.6/6KV-26/35KV。 2、电缆导体的允许长期最高工作温度为90℃。 3、短路时（最长持续时间不超过5s）电缆导体的最高
温度不超过250℃。 4、电缆敷设时环境温度应不低于0℃。 5、电缆弯曲半径：三芯电缆不小于电缆外径15倍；单
芯电缆不小于电缆外径20倍。 5、单芯电缆敷设不得穿磁质性管路。
交联电缆的使用特性
●无卤低烟阻燃型：燃烧后的产物不含卤素、燃烧发烟量低， 无腐蚀性气体逸出，产品具有阻燃特性，主要用于人员密集， 空气密度低的场所的场所，如地铁、高层建筑大楼、宾馆等场 所 ●防鼠型防白蚁电缆：通过铠装层和外护层中添加驱避剂的工 艺方式，如加装钢带可以防鼠咬伤电缆绝缘，在外护层中添加 辣椒素或防蚁剂来防止其他小动物咬伤电缆。 ●阻水型：通过电缆进行阻水结构设计，如在导体中加入阻水 纱或阻水粉，采用铅护套、铝塑复合带等工艺，使其具有纵向 或径向阻止水向电缆导体、护层中渗漏或扩散，以保护电缆的 方法。
局部放电检测的作用
局部放电是因固体绝缘材料中存在空 腔、裂隙以及绝缘中的杂质或气泡产生 的。由于空腔、裂隙中的空气其介电常 数比周围的绝缘材料介电常数普遍要低， 在相同电压应力的作用下，相等距离或 厚度的空气中的电场就显著高于周边绝 缘介质的电场，当孔腔、裂隙上的电场 强度高于起晕电压后，绝缘材料中的空 腔就会发生局部放电。局部放电会产生 局部桥接（类似短路），虽不会影响整 体绝缘性能，但是，长时间的局部放电 的热效应会使绝缘碳化或穿孔，逐渐破 坏绝缘性能，最终导致绝缘失效。
规格 电压等级 护套类型 铠装类型 护套型号 绝缘型号
电缆的型号标识方法
铜导体 ………………………………（T）省略 铝导体 ……………………………… L 聚氯乙烯绝缘或护套 … … … … … V 聚乙烯绝缘或护套 ………………… Y 交联聚乙烯绝缘 …………………… YJ 02 … … … … … … … ………聚氯乙烯外套 03 … … … … … … … … ……聚乙烯外套 22 … … … … … … ………… 双钢带铠装聚氯乙烯外套 23 … … … … … … ………… 双钢带铠装聚乙烯外套 32 … … … … … … ………… 细钢丝铠装聚氯乙烯外套 33 … … … … … … ………… 细钢丝铠装聚乙烯外套 42 … … … … … … ………… 粗钢丝铠装聚氯乙烯外套 43 … … … … … … ………… 粗钢丝铠装聚乙烯外套
交联电缆的特点
交联绝缘电线电缆具有优异的电气性能，良好的运行安 全性能和热过载机械特性，以及安装运行维修简便等优点。
交联电缆绝缘材料的交联机理是采用物理或化学方法， 使高分子绝缘材料由线性分子结构转变成三维网状结构， 由热塑性材料变成热固性绝缘材料，从而提高了绝缘材料 的耐老化性能，机械性能和耐环境的能力。美国从五十年 代发明交联绝缘电线电缆，六十年代逐步得到应用。近十 年来，国内也越来越多地广泛使用交联绝缘，它代替了油 纸绝缘，正有逐步取代PVC塑料绝缘的趋势。
交联结构的转变
由线型结构 转变为 体型网状结构
由热塑型结构
转变为
热固型结构
交联工艺方式
目前电缆行业生产交联电缆的工艺方式分为三类：第一类 过氧化物化学交联，包括饱合蒸气交联、熔盐交联、硅油交 联，第二类 干法化学交联；第三类 辐照交联。国内交联 电力电缆目前采用最多是第二种即干法化学交联。
我厂两条0+3均为干法化学交联：绝缘材料采用加入过氧 化合物交联剂的聚乙烯绝缘材料，通过三层共挤完成导体屏 蔽层―绝缘层― 绝缘屏蔽层的挤出后，连续均匀地通过充满 高温、高压氮气的密封交联管完成交联过程。
•
追求卓越，让自己更好，向上而生。2 021年2 月23日 星期二 下午2 时40分1 4秒14:40:1421 .2.23
•
严格把控质量关，让生产更加有保障 。2021 年2月下 午2时4 0分21. 2.2314:40Febr uary 23, 2021
•
重规矩，严要求，少危险。2021年2月 23日星 期二2 时40分1 4秒14:40:1423 February 2021
三芯中压交联电力电缆截面图
交联0+3生产线设备组成
设备由以下部分组成：放线部分；储线部分；上牵引部分； 挤出机，三层共挤机头；交联加热段；冷却段；下牵引部分； 收排线部分；
交联生产线0+3三层共挤挤出设备组成
外屏蔽挤出机
三层共挤机头
XLPE绝缘挤出机 内屏蔽挤出机
交联电缆依据的标准
交联电缆产品所依据的标准：产品按等效采用IEC60502 标准的GB/T12706-2008《额定电压1kV(Um=1.2kV)到35kV (Um=40.5kV)挤包绝缘电力电缆及附件》 、GB/T140492008《额定电压10kV架空绝缘电缆》标准进行生产。
Uo/U（Um）kV表示。 2、Uo—相电压（导体对地之间的电压），电缆设计用
的导体对地或金属屏蔽之间的额定工频电压； 3、U—线电压（导体与导体之间的电压），电缆设计
用的导体间的额定工频电压； 4、Um--设备可承受的“最高系统电压”的最大值
电缆的型号标识方法
YJV23 8.7/10kV 3×240
交联电缆的使用特性
●钢带铠装交联电缆：电缆具有一定的防止径向机械补强的 作用，通过钢带对电缆绝缘进行防护，主要用于直埋敷设的 场合； ●钢丝铠装交联电缆：通过钢丝加强，使电缆具有一定的纵 向加强的作用，防止纵向拉力损伤电缆，主要用于落差较大 的场所，如竖井中； ●阻燃型交联电缆:通过结构阻燃、材料阻燃的形式，使其 电缆在外界火焰移除后，具有自熄、不延燃、阻止火灾蔓延 的特性，主要用在成束敷设电缆桥架或电缆井中。
电线电缆电压等级通常是用U0/U 表示，其中U0表示相 电压，U表示线电压，中压交联产品通常电压等级如下： 3.6/6 kV、6/10 kV、8.7/10 kV、8.7/15 kV、12/20 kV、 18/30 kV、21/35 kV、26/35kV
电缆的额定电压的选择
电缆额定电压的选择 1、电缆的额定电压应适合于电缆系统的运行状况，用
交联电缆的质量控制点
●导体线芯：直流电阻符合GB/T 3956《电 缆 的 导 体》 标准规定要，导体外径符合工艺给定范围，无缺根少股， 表面光洁，无毛刺，无油污等不良缺陷。 ●导体屏蔽：塑化良好，屏蔽与导体表面结合紧密，半导 体屏蔽外表面光滑，无凸凹、疙瘩现象，内屏蔽厚度，最 薄点符合工艺规定。 ●绝缘：绝缘料要求超净保持干燥，绝缘挤出中与内、外 屏结合紧密平整，绝缘中不得有气泡、杂质、老胶等不良 缺陷，绝缘厚度、外径、偏心度符合工艺规定。 ●绝缘屏蔽：塑化良好，屏蔽与绝缘表面结合紧密，半导 体屏蔽外表面光滑，无凸凹、疙瘩现象。
•
好的事情马上就会到来，一切都是最 好的安 排。下 午2时40 分14秒 下午2 时40分1 4:40:14 21.2.23
•
每天都是美好的一天，新的一天开启 。21.2.2 321.2.2 314:40 14:40:1 414:40:14Feb- 21
•
务实，奋斗，成就，成功。2021年2月 23日星 期二2 时40分1 4秒Tu esday , February 23, 2021
中压交联电缆的导体与其他电力电缆一样，分为铜导体 和铝导体，选择导体截面和导体材料主要考虑两个因素，其 一是载流量，其二是允许通过的短路电流。
影响载流量的因素分别为损耗即导体损耗、绝缘损耗、 金属屏蔽层损耗和铠装层损耗，热阻以及电缆敷设方式和环 境条件。在电缆敷设方式、环境条件和护层结构一定的前提 下，电缆的载流量和短路电流的大小取决于导体直流电阻， 也就是取决于导体的材料和导体的截面积。
交联电缆的质量控制点
●铜带屏蔽：铜带不得有氧化、卷边等不良缺陷，绕包平 整，铜带厚度、宽度、搭盖率符合工艺规定，不得漏包， 焊接牢靠。 ●铜丝屏蔽：500mm2及以上金属屏蔽采用铜丝加反向扎 紧铜带屏蔽，铜丝线径、节距符合要求，排列均匀，不得 背股。 ●成缆：绝缘线芯红、黄、绿顺时针方向排列，成缆圆整， 绕包紧密，不得漏包，严格控制成缆外径。 ●内护：又称隔离套，内护套挤出要求光滑、圆整，不应 有、严重偏芯、凹凸不平、起泡、疙瘩、焦烧缺陷，护套 厚度符合工艺要求
交联电缆产品基础知识培训
交联车间简介
交联车间简介：交联车间成立于2003年，建设面积12000 平方米，主要产品是35kV及以下1kV以上中压交联聚乙烯绝 缘电力电缆、35kV及以下交联聚乙烯绝缘架空电缆，车间 有两条0+3生产线，两台铜带屏蔽机，一台4米成缆机、一 台800型铠装机、一台200挤出机，及一套120kV 的局放实验 设备，车间设计年产值可达5.6亿元(90不变价)。
拉丝机：铜杆、铝杆
绞线机：铜单丝、铝单丝 0+3挤出机：半导电内屏蔽料、交联 聚乙烯、半导电外屏蔽料
铜带屏蔽机：铜带
120KV局放室
4米盘绞机：填充、绕包带
内护套挤出 铠装 外护套挤出 局放检验 包装入库
200挤出机：PVC电缆料\PE电缆料
800装铠机：钢带
200挤出机：PVC电缆料\PE电缆料\无 卤低烟阻燃电缆料 120KV局放室 封头、塑料包装膜
•
重于泰山，轻于鸿毛。14:40:1414:40:1 414:40 Tuesday , February 23, 2021
•
不可麻痹大意，要防微杜渐。21.2.232 1.2.231 4:40:14 14:40:1 4Febru ary 23, 2021
