2011届高考一轮复习随堂练习：专题电阻的测量方法

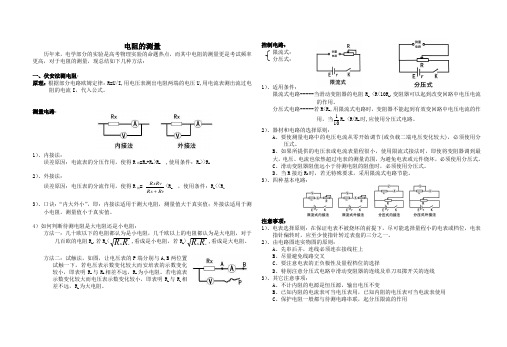

电阻的测量历年来，电学部分的实验是高考物理实验的命题热点，而其中电阻的测量更是考试频率更高，对于电阻的测量，现总结如下几种方法：一、伏安法测电阻：原理：根据部分电路欧姆定律：R=U/I,用电压表测出电阻两端的电压U,用电流表测出流过电阻的电流I，代入公式。

测量电路：1）、内接法：误差原因：电流表的分压作用，使得R测=Rx+RA>Rx,使用条件：Rx>>RA2）、外接法：误差原因：电压表的分流作用，使得R测=RvRxRxRv<Rx，使用条件：Rx<<Rv3）、口诀：“内大外小”，即：内接法适用于测大电阻，测量值大于真实值；外接法适用于测小电阻，测量值小于真实值。

4）如何判断待测电阻是大电阻还是小电阻：方法一：几十欧以下的电阻都认为是小电阻，几千欧以上的电阻都认为是大电阻，对于几百欧的电阻Rx ,若Rx<RR VA,看成是小电阻，若Rx>RR VA,看成是大电阻。

方法二：试触法，如图，让电压表的P端分别与A,B两位置试触一下，若电压表示数变化较大而安培表的示数变化较小，即表明Rx 与RA相差不远，Rx为小电阻。

若电流表示数变化较大而电压表示数变化较小，即表明Rx 与Rv相差不远，Rx 为大电阻。

控制电路：限流式：分压式：1）、适用条件：限流式电路-----当滑动变阻器的电阻Rx<R<10Rx,变阻器可以起到改变回路中电压电流的作用。

分压式电路-----若R<Rx,用限流式电路时，变阻器不能起到有效变回路中电压电流的作用，当101Rx<R<Rx时,应使用分压式电路。

2）、器材和电路的选择原则：A、要使测量电路中的电压电流从零开始调节(或负载二端电压变化较大)，必须使用分压式。

B、如果所提供的电压表或电流表量程很小，使用限流式接法时，即使将变阻器调到最大，电压、电流也依然超过电表的测量范围，为避免电表或元件烧坏，必须使用分压式。

测量电阻的方法电阻是电路中常见的元件，用于限制电流的流动。

在电子电路设计和维修中，测量电阻是一项基本的工作。

正确的电阻测量方法可以帮助我们准确地了解电路的工作状态，找出故障并进行修复。

本文将介绍几种常用的电阻测量方法，希望对大家有所帮助。

1. 万用表测量法。

万用表是电子工程师常用的测量工具，它可以用来测量电阻、电压、电流等参数。

在测量电阻时，只需要将万用表的测量档位调至电阻档位，然后将两个测试笔分别接触电阻两端，即可读出电阻值。

需要注意的是，在测量之前，要确保电路处于断电状态，并且要先将电容器放电，以免影响测量结果。

2. 电桥法。

电桥是一种精密测量电阻的仪器，它可以通过比较两个电阻的大小来测量未知电阻的值。

使用电桥法测量电阻时，首先要调节电桥的平衡，然后接入待测电阻，调节电桥的灵敏度，最终可以得到待测电阻的准确数值。

电桥法适用于对电阻精度要求较高的场合，但操作相对复杂，需要一定的经验和技巧。

3. 示波器测量法。

示波器是一种用来显示电压信号波形的仪器，它也可以用来测量电阻。

在测量电阻时，可以将示波器的一个输入端接入待测电阻，另一个端接地，然后观察示波器上的波形变化，通过测量波形的幅度和频率来计算电阻值。

示波器测量法适用于对电阻变化快速的场合，但需要注意的是，示波器的输入阻抗要远大于待测电阻，以确保测量的准确性。

4. 数字电桥法。

数字电桥是一种使用数字技术进行电阻测量的仪器，它可以通过微处理器来处理测量数据，提高了测量的准确性和稳定性。

使用数字电桥测量电阻时，只需要将待测电阻接入电桥，然后通过显示屏上的数值来读取电阻值。

数字电桥法操作简单，准确性高，适用于工业生产中对电阻进行大批量测量的场合。

总结。

以上介绍了几种常用的电阻测量方法，每种方法都有其适用的场合和优势。

在实际工作中，我们可以根据需要选择合适的测量方法，以确保测量的准确性和有效性。

希望本文的介绍对大家有所帮助，谢谢阅读！。

测量电阻的多种方法一、通过欧姆定律测量电阻欧姆定律表示电阻R与电流I和电压V之间的关系为V=IR。

通过测量电流和电压，可以利用欧姆定律来求解电阻。

具体测量步骤如下：1.断开电路，将待测电阻连接到电路中。

确保电路中无其他电阻。

2.使用万用表或电压表测量电压V，将电压表的两个引脚分别连接到电阻两端。

3.使用电流表测量电流I，将电流表的两个引脚依次与电源正极、电阻的一端和电源负极依次相连。

4.根据欧姆定律V=IR，通过求解电阻R的值，可以得到待测电阻的阻值。

二、使用电桥测量电阻电桥是一种用来测量电阻的常用工具，根据电桥平衡条件，可以通过调节电桥的一些参数，使电桥达到平衡，从而得到待测电阻的阻值。

1.组装电桥：根据电桥结构组装电桥，通常电桥由四个电阻组成，其中一个为待测电阻R，其余三个电阻为已知电阻。

2.调节电桥参数：通过调节电桥上的可调电阻，使电桥平衡。

根据电桥的平衡条件，平衡时电桥两个对角线上的电压相等。

调节电桥的可调电阻，使电桥两个对角线上的电压相等，记录此时电桥的电阻值。

3.计算待测电阻：根据电桥参数和平衡条件，可以通过求解未知电阻R的值，得到待测电阻的阻值。

三、使用万用表测量电阻万用表是一种多功能的测量仪器，可以测量电压、电流和电阻等多种物理量。

使用万用表测量电阻的具体步骤如下：1.选择电阻档位：根据待测电阻的阻值范围，选择合适的电阻档位。

2.连接待测电阻：将待测电阻的两端分别连接到万用表的电阻测量引脚上。

3.观察读数：观察万用表的指针或数字显示，记录下测量结果。

4.注意误差：注意测量时的误差，如果需要较高的精度，可以使用精密电阻测量仪器。

四、使用二分法测量电阻二分法是一种基于电压分压比例的电阻测量方法，适用于较大阻值的测量。

具体测量步骤如下：1.连接待测电阻：将待测电阻连接到电路中，其中一个端点连接到电源的正极，另一个端点连接到电源的负极。

2.测量半电压：通过测量电阻两端的电压，记录此时的电压值V13.经过多次测量，通过二分法逼近电阻数值。

测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。

在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。

下面将介绍几种常见的测量电阻的方法。

1. 万用表测量法。

万用表是一种常用的电工仪器，它可以用来测量电阻。

在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。

2. 电桥测量法。

电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。

在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。

3. 伏安法测量法。

伏安法是一种通过测量电压和电流来计算电阻值的方法。

在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。

4. 数字电桥测量法。

数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。

在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。

5. 示波器测量法。

示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。

在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。

总结。

以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。

在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。

希望本文对大家有所帮助。

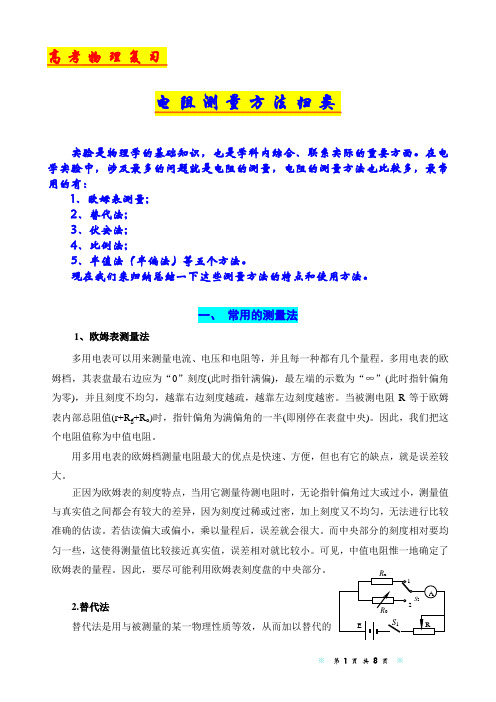

实验是物理学的基础知识，也是学科内综合、联系实际的重要方面。

在电学实验中，涉及最多的问题就是电阻的测量，电阻的测量方法也比较多，最常用的有：1、欧姆表测量;2、替代法;3、伏安法;4、比例法;5、半值法（半偏法）等五个方法。

现在我们来归纳总结一下这些测量方法的特点和使用方法。

一、常用的测量法1、欧姆表测量法多用电表可以用来测量电流、电压和电阻等，并且每一种都有几个量程。

多用电表的欧姆档，其表盘最右边应为“0”刻度(此时指针满偏)，最左端的示数为“∞”(此时指针偏角为零)，并且刻度不均匀，越靠右边刻度越疏，越靠左边刻度越密。

当被测电阻R等于欧姆表内部总阻值(r+R g+R o)时，指针偏角为满偏角的一半(即刚停在表盘中央)。

因此，我们把这个电阻值称为中值电阻。

用多用电表的欧姆档测量电阻最大的优点是快速、方便，但也有它的缺点，就是误差较大。

正因为欧姆表的刻度特点，当用它测量待测电阻时，无论指针偏角过大或过小，测量值与真实值之间都会有较大的差异，因为刻度过稀或过密，加上刻度又不均匀，无法进行比较准确的估读。

若估读偏大或偏小，乘以量程后，误差就会很大。

而中央部分的刻度相对要均匀一些，这使得测量值比较接近真实值，误差相对就比较小。

可见，中值电阻惟一地确定了欧姆表的量程。

因此，要尽可能利用欧姆表刻度盘的中央部分。

2.替代法替代法是用与被测量的某一物理性质等效，从而加以替代的方法。

例题1、设计一个用替代法测量未知电阻R x（阻值约为几十欧）的电路。

要求：（1）画出电路图。

（2）说明实验主要步骤。

分析（1）电路如图所示。

（2）先把双刀双掷开关S2扳到1，闭合S1，调整滑动变阻器，使电流表指针指到某一位置，记下此时的示数I（最好为一整数）。

再把开关S2扳到2，调整电阻箱R0，使得电流表指针仍指到示数I。

读出此时电阻箱的阻值r，则未知电阻R x的阻值等于r。

说明：（1）在此实验中的等效性表现在开关换位后电流表的示数相同，即当电阻箱的阻值为r时，对电路的阻碍作用与未知电阻等效，所以未知电阻R x的阻值等于r。

高中物理实验测量电阻的方法电阻是电路中重要的物理量之一，测量电阻能够帮助我们了解电路的性质和特点。

在高中物理实验中，有多种方法可以测量电阻，下面将介绍几种常用的测量电阻的方法。

一、串联法测量电阻串联法是一种常见的测量电阻的方法，其原理是将待测电阻与已知电阻串联连接，通过测量整个串联电路的总电阻和已知电阻，可以计算出待测电阻的值。

实验步骤：1. 准备一块已知电阻，连接上电流表和电压表，组成串联电路。

2. 将待测电阻与已知电阻连接在一起，组成一个新的串联电路。

3. 断开电流表连接点，使电流只通过已知电阻和待测电阻。

4. 测量整个串联电路的总电阻Rt和电流I，以及已知电阻的电压V。

5. 根据欧姆定律，可以得到待测电阻的值：R = (Rt - R已知)。

二、并联法测量电阻并联法也是常用的一种测量电阻的方法，其原理是将待测电阻与已知电阻并联连接，通过测量整个并联电路的总电阻和电压，可以计算出待测电阻的值。

实验步骤：1. 准备一块已知电阻，将电流表和电压表连接在已知电阻上，组成并联电路。

2. 将待测电阻与已知电阻连接在一起，组成一个新的并联电路。

3. 断开电压表连接点，使电压只通过已知电阻和待测电阻。

4. 测量整个并联电路的总电阻Rt和电压V，以及已知电阻的电流I。

5. 根据欧姆定律，可以得到待测电阻的值：1/R = (1/Rt - 1/R已知)。

三、电流平衡法测量电阻电流平衡法是一种利用电流平衡实验测量电阻的方法。

它利用电流在平衡状态下等于0的特点来确定待测电阻的值。

实验步骤：1. 准备一块已知电阻，连接在电路的一侧，形成一个分流电路。

2. 在电路的另一侧加入一个可调电阻，使电路保持平衡状态。

3. 调节可调电阻，直到电流表的指针在零刻度附近停止。

4. 通过测量已知电阻的电压V和电流I，可以计算出已知电阻的阻值。

5. 根据已知电阻的阻值和电流平衡条件，可以得到待测电阻的值。

综上所述，高中物理实验中常用的测量电阻的方法有串联法、并联法和电流平衡法。

高中物理实验测量电阻的方法电阻是物理学中的重要概念，用来衡量导体对电流的阻碍程度。

在高中物理实验中，学生常常需要学习和掌握测量电阻的方法。

本文将介绍几种常见的测量电阻的方法，包括电桥法、电压分压法和欧姆定律法。

一、电桥法电桥法是一种较为精确的测量电阻的方法，适用于测量较大或较小电阻值的情况。

它基于电桥平衡时的电阻比例关系，通过调节电桥平衡的方法来计算未知电阻的数值。

在进行电桥法测量电阻时，我们需要准备一个带有滑动臂的电桥电路，滑动臂上连接一个可调电阻。

首先，将待测电阻与可调电阻并联连接到电桥的两个相邻节点上。

其次，调节和移动滑动臂，使得电桥平衡。

最后，根据电桥平衡时滑动臂所处的位置，利用已知电阻和已知电流大小，通过比例关系计算未知电阻的数值。

二、电压分压法电压分压法是一种简单和常用的测量电阻的方法。

它利用串联电路中的电压分压关系，通过测量电压和已知电流大小来计算未知电阻。

在进行电压分压法测量电阻时，我们需要准备一个串联电路，其中包括一个已知电阻和一个待测电阻。

首先，将待测电阻和已知电阻串联连接到电源电路中。

其次，通过测量已知电阻两端的电压和已知电流大小，利用电压分压关系计算未知电阻的数值。

需要注意的是，当使用电压分压法测量较小电阻值时，应注意避免电流过大，以防止电阻发热而改变测量结果。

三、欧姆定律法欧姆定律法是一种简单而直接的测量电阻的方法。

它基于欧姆定律，即电流和电阻之间的关系，通过测量电流和电压大小来计算未知电阻。

在进行欧姆定律法测量电阻时，我们只需要准备一个串联电路，其中包括一个待测电阻。

首先，将待测电阻接入串联电路中。

其次，通过测量电流和电压的大小，利用欧姆定律（U=IR）计算未知电阻的数值。

值得注意的是，当使用欧姆定律法测量较小电阻值时，应选择合适的电流量程，以保证测量结果的准确性。

综上所述，高中物理实验中测量电阻的方法有电桥法、电压分压法和欧姆定律法。

根据实际情况和实验需求，可以选择适当的方法来进行测量。

测量电阻常用的6种方法测量电阻是电子技术中非常重要的一项实验工作。

为了保证测量结果的精确性，通常会采用多种方法进行测量，下面是常用的6种测量电阻的方法：1.可变电阻丝法可变电阻丝法是一种比相对简单的测量电阻的方法。

它基于使用一根特殊的金属丝，将待测电阻和已知电阻串联在一起，通过调整丝的长度，使整个电路达到平衡。

通过测量电流和电压的关系，可以计算出待测电阻的大小。

2.桥式电阻法桥式电阻法是一种通用的测量电阻的方法。

它基于利用过桥电流为零的原理，通过调整桥臂上的待测电阻和已知电阻的比例关系，来测量待测电阻的大小。

常见的桥式电阻法有维尔斯通桥、韦恩桥等。

3.电流比较法电流比较法是一种高精度的测量电阻的方法。

它基于将待测电阻和已知电阻接入一个电路中，在一定电压下通过电流比较来测量电阻的大小。

这种方法通常使用高精度的电流源和电压源来保证测量的准确性。

4.电压比较法电压比较法是一种常用的测量电阻的方法。

它基于将待测电阻和已知电阻接入一个电路中，在一定电流下通过电压比较来测量电阻的大小。

这种方法通常使用高精度的电压源和电流源来保证测量的准确性。

5.恒流法恒流法是一种常见的测量电阻的方法。

它基于在一定电流下测量电阻的电压降。

通过使用恒流源来保持电路中的电流恒定，然后测量电阻两端的电压，可以计算出电阻的大小。

这种方法适用于测量较大阻值的电阻。

6.斯特尔比电阻计斯特尔比电阻计是一种先进的测量电阻的方法。

它基于使用特殊材料的电阻元件，通过测量温度变化来推导出电阻的大小。

这种方法通常适用于测量较小阻值的电阻，具有非常高的准确性。

以上是常用的6种测量电阻的方法。

不同的方法适用于不同的测量场景，选择合适的测量方法可以提高测量的准确性和效率。

电阻测量方法
首先，最常见的电阻测量方法是使用万用表。

在使用万用表测量电阻时，首先
需要将电路断开，然后将万用表的两个探针分别接在电阻两端，读取万用表上的电阻数值即可得到电阻的大小。

这种方法简单、快捷，适用于大多数情况下的电阻测量。

其次，还可以使用电桥进行电阻测量。

电桥是一种精密的仪器，可以用来测量
电阻的精确数值。

使用电桥进行电阻测量时，需要按照电桥的使用说明进行操作，通常需要调节电桥的平衡，使其指示器指向零位，然后读取电桥上的电阻数值。

这种方法适用于对电阻精确数值要求较高的情况。

另外，还可以通过电流-电压法进行电阻测量。

这种方法是利用欧姆定律，通
过测量电阻两端的电压和通过电阻的电流来计算电阻的数值。

通过测量电流和电压，然后利用欧姆定律的公式R=U/I来计算电阻的数值。

这种方法适用于需要实时监
测电阻数值的情况。

除了以上几种方法外，还有一些特殊情况下的电阻测量方法。

比如在测量电路
中的接地电阻时，可以使用接地电阻测试仪进行测量；在测量高阻值电阻时，可以使用高阻计进行测量。

这些方法都是针对特定情况下的电阻测量需求而设计的，可以根据实际情况选择合适的方法进行电阻测量。

总的来说，电阻的测量方法有多种，可以根据实际需求选择合适的方法进行测量。

无论是使用万用表、电桥，还是通过电流-电压法，都可以准确地测量电路中
的电阻数值。

在进行电阻测量时，需要注意选择合适的测量方法，并严格按照操作说明进行操作，以确保测量结果的准确性。

希望本文介绍的电阻测量方法对大家有所帮助。
