南京航空航天大学课程设计题目二维码的生成及识别何俊豪韩怀晓晋晓飞小组成员：瞿诗华薛莉二〇一五年十一月第一章QR码简介QR码是由日本Denso公司与1994年制定出来的一种矩阵二维码符号，它除了具有信息容量大、可靠性高、可表示汉字及图像信息、保密性强等优点外，还具有超高速响应、全方位识别等特点。

QR码符号是由正方形的细小模块构成，分为功能区和编码区。

功能图形包括位置探测图形、分隔符、定位图形、校正图形、格式信息、版本信息等，编码区域包括数据编码块和纠错码图形。

普通QR码基本图形及区域功能对照图如图1.1所示。

图1.1 QR码基本结构1.1 QR码的密度标识图形位于两个“回”字标识符之间的黑白相间的条纹，用红色线标注的，这个区域可以用于确定QR码符号的像素方块的密度（即一个像素的大小），标识识别模块如图1.2所示。

图1.2 QR码密度标识图形1.2 位置探测图形位置探测图形由三个重叠的同心正方形构成，如图1.3所示。

通过探测位置探测图形可以迅速的从背景图像中判断出QR码符号的大致位置。

图1.3 QR码探测图形二维码定位就是找到二维码符号的位置探测图形，对有明显条码特征的区域进行定位，然后根据图形结构特征值对不同的条码符号进行进一步的处理。

通过QR码的定位图形，可以得到左上角位置探测图形的边界点和左下角位置探测图形的边界点如图1.4（a）所示，因此可以采用鲁棒性较好的算法拟合条码左边框，然后通过直线拟合得到条码的上边框直线。

在此基础上构建直角三角形，寻找出图形中心，如图1.4（b）所示，并可以得到第四个交点，如图1.4（c）所示。

（a）确定左边界和上边界（b）确定探测图形中心（c）确定第四个交点图1.4 条码图像初步定位流程1.3 版本信息QR码符号共有40种规格，版本1的规格为21模块×21模块，版本2为25模块×25模块，以此类推，每一版本符号比前一版本每边增加4个模块，直到版本40，规格为177模块×177模块。

二维码识别技术解析Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998二维码识别技术解析当你频繁和它照面的时候，你有没有过这样的好奇：为什么用手机扫一下就会看到一个“花花世界”二维码的颜色为什么是黑白相间的呢这些不规则几何图形中究竟藏着怎样的“秘密”常见的二维码上为啥三个角上有方块，这是三个定位点，图形旋转也不影响识别要了解二维码的原理，我们先要来好好认识一下它。

现在最常见的二维码是OR 二维码（OR是一种码制），我们便以它为例。

我们看一个二维码，最先看到的当然是几何图形。

这些图形中，藏了不少重要的“部件”。

南京邮电大学计算机学院副教授黄海平为我们做了详细分析。

首先，OR二维码的三个“角”上有三个方块，可别小瞧这方块，它叫位置探测图形。

有了这三个点，不管是从哪个方向读取二维码，信息都可以被识别。

即使将二维码图形旋转，也可以识别。

也许你会问，为什么不是四个角上都有方块呢事实上，是可以设更多的点，但几何知识告诉我们，3点就可以确定一个平面，节省出的一个角可以嵌入更多信息。

另外，二维码上还有一些图形混杂在几何图形中，是肉眼看不出来的，比如定位图形和分隔符。

定位图形就是图中连接三个位置探测图形之间的两根“线”，它的作用是决定二维码符号中模块的坐标，而分隔符的作用是将位置探测图形与符号的其余部分分开。

也就是说，通过扫描能读取的数据信息在二维码中的位置是由定位图形和分隔符决定的。

还有两个图形肉眼也难以发现，位于左下角位置探测图形上面的是“版本信息”，每个二维码都有一个版本号，我们常说的、就是版本；包围在三个位置探测图形周边的则是“格式信息”，这指的是这个二维码采用的编码格式。

二维码为什么是黑白相间的黑色表示二进制的“1”，白色表示二进制的“0”“我们之所以对二维码进行扫描能读出那么多信息，就是因为这些信息被编入了二维码之中。

”黄海平说，“制作二维码输入的信息可以分成三类，文本信息，比如名片信息；字符信息，比如网址、电话号码；还有图片信息，甚至还可以包括简短的视频。

二维码识别技术解析当你频繁和它照面的时候，你有没有过这样的好奇：为什么用手机扫一下就会看到一个“花花世界”？二维码的颜色为什么是黑白相间的呢？这些不规则几何图形中究竟藏着怎样的“秘密”？常见的二维码上为啥三个角上有方块，这是三个定位点，图形旋转也不影响识别要了解二维码的原理，我们先要来好好认识一下它。

现在最常见的二维码是OR 二维码（OR是一种码制），我们便以它为例。

我们看一个二维码，最先看到的当然是几何图形。

这些图形中，藏了不少重要的“部件”。

南京邮电大学计算机学院副教授黄海平为我们做了详细分析。

首先，OR二维码的三个“角”上有三个方块，可别小瞧这方块，它叫位置探测图形。

有了这三个点，不管是从哪个方向读取二维码，信息都可以被识别。

即使将二维码图形旋转，也可以识别。

也许你会问，为什么不是四个角上都有方块呢？事实上，是可以设更多的点，但几何知识告诉我们，3点就可以确定一个平面，节省出的一个角可以嵌入更多信息。

另外，二维码上还有一些图形混杂在几何图形中，是肉眼看不出来的，比如定位图形和分隔符。

定位图形就是图中连接三个位置探测图形之间的两根“线”，它的作用是决定二维码符号中模块的坐标，而分隔符的作用是将位置探测图形与符号的其余部分分开。

也就是说，通过扫描能读取的数据信息在二维码中的位置是由定位图形和分隔符决定的。

还有两个图形肉眼也难以发现，位于左下角位置探测图形上面的是“版本信息”，每个二维码都有一个版本号，我们常说的V1.0、V2.0就是版本；包围在三个位置探测图形周边的则是“格式信息”，这指的是这个二维码采用的编码格式。

二维码为什么是黑白相间的黑色表示二进制的“1”，白色表示二进制的“0”“我们之所以对二维码进行扫描能读出那么多信息，就是因为这些信息被编入了二维码之中。

”黄海平说，“制作二维码输入的信息可以分成三类，文本信息，比如名片信息；字符信息，比如网址、电话号码；还有图片信息，甚至还可以包括简短的视频。

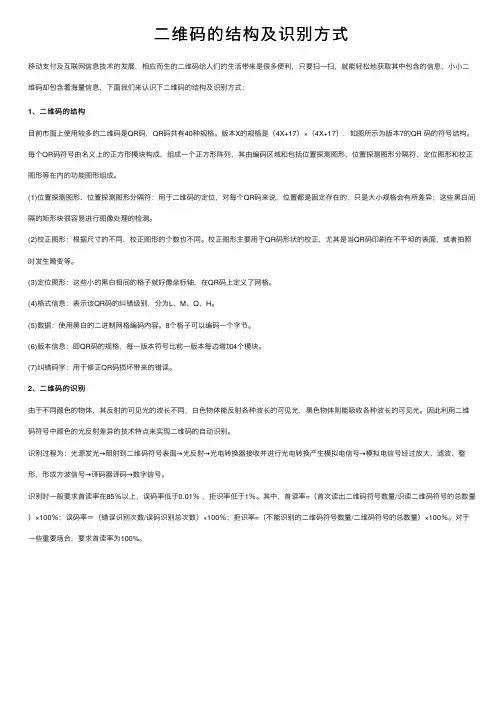

⼆维码的结构及识别⽅式移动⽀付及互联⽹信息技术的发展，相应⽽⽣的⼆维码给⼈们的⽣活带来是很多便利，只要扫⼀扫，就能轻松地获取其中包含的信息，⼩⼩⼆维码却包含着海量信息，下⾯我们来认识下⼆维码的结构及识别⽅式：1、⼆维码的结构⽬前市⾯上使⽤较多的⼆维码是QR码，QR码共有40种规格。

版本X的规格是（4X+17）×（4X+17），如图所⽰为版本7的QR 码的符号结构。

每个QR码符号由名义上的正⽅形模块构成，组成⼀个正⽅形阵列，其由编码区域和包括位置探测图形、位置探测图形分隔符、定位图形和校正图形等在内的功能图形组成。

(1)位置探测图形、位置探测图形分隔符：⽤于⼆维码的定位，对每个QR码来说，位置都是固定存在的，只是⼤⼩规格会有所差异；这些⿊⽩间隔的矩形块很容易进⾏图像处理的检测。

(2)校正图形：根据尺⼨的不同，校正图形的个数也不同。

校正图形主要⽤于QR码形状的校正，尤其是当QR码印刷在不平坦的表⾯，或者拍照时发⽣畸变等。

(3)定位图形：这些⼩的⿊⽩相间的格⼦就好像坐标轴，在QR码上定义了⽹格。

(4)格式信息：表⽰该QR码的纠错级别，分为L、M、Q、H。

(5)数据：使⽤⿊⽩的⼆进制⽹格编码内容。

8个格⼦可以编码⼀个字节。

(6)版本信息：即QR码的规格，每⼀版本符号⽐前⼀版本每边增加4个模块。

(7)纠错码字：⽤于修正QR码损坏带来的错误。

2、⼆维码的识别由于不同颜⾊的物体，其反射的可见光的波长不同，⽩⾊物体能反射各种波长的可见光，⿊⾊物体则能吸收各种波长的可见光。

因此利⽤⼆维码符号中颜⾊的光反射差异的技术特点来实现⼆维码的⾃动识别。

识别过程为：光源发光→照射到⼆维码符号表⾯→光反射→光电转换器接收并进⾏光电转换产⽣模拟电信号→模拟电信号经过放⼤、滤波、整形，形成⽅波信号→译码器译码→数字信号。

识别时⼀般要求⾸读率在85％以上，误码率低于0.01％，拒识率低于1％。

其中，⾸读率=（⾸次读出⼆维码符号数量/识读⼆维码符号的总数量）×100％；误码率＝（错误识别次数/误码识别总次数）×100％；拒识率=（不能识别的⼆维码符号数量/⼆维码符号的总数量）×100％。

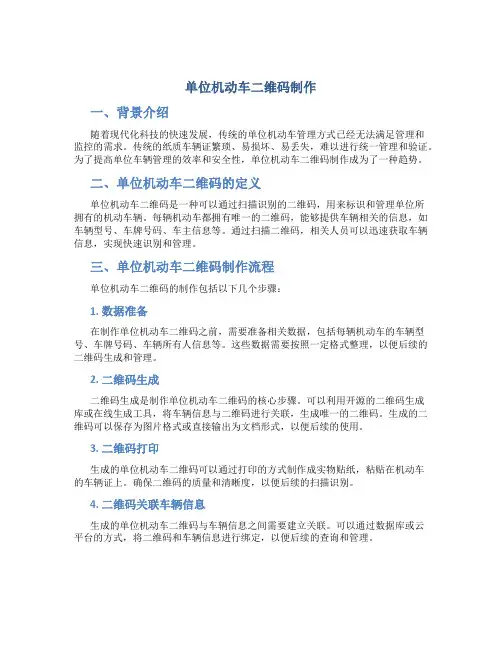

单位机动车二维码制作一、背景介绍随着现代化科技的快速发展，传统的单位机动车管理方式已经无法满足管理和监控的需求。
