实验42 验证性实验——MSI数据选择器逻辑功能测试 实验报告纸

msi组合逻辑电路的设计实验报告MSI组合逻辑电路的设计实验报告引言：在现代电子技术中，组合逻辑电路被广泛应用于各种数字系统中，如计算机、通信设备等。

MSI（Medium Scale Integration）组合逻辑电路是一种集成度适中的电路，具有较高的可靠性和性能。

本实验旨在通过设计和实现MSI组合逻辑电路，加深对数字电路设计原理的理解，并掌握实际电路的搭建和测试技巧。

实验目的：1. 理解MSI组合逻辑电路的基本原理和设计方法；2. 学会使用逻辑门、多路选择器、译码器等基本元件进行电路设计；3. 掌握数字电路的搭建和测试技巧；4. 分析电路的功能和性能，并提出改进方案。

实验内容：本实验分为两个部分，分别是设计一个4位全加器和一个4位比较器。

1. 4位全加器设计：全加器是一种常见的组合逻辑电路，用于实现两个二进制数的加法运算。

通过使用逻辑门和多路选择器，可以设计一个4位全加器电路。

首先，根据全加器的真值表，使用逻辑门设计出每一位的和与进位输出。

然后，使用多路选择器将每一位的进位输出与前一位的进位输入相连接，形成级联的全加器电路。

接下来，根据设计的电路原理图，使用数字电路实验箱搭建电路，并连接输入输出信号。

对电路进行测试，验证其功能和性能。

2. 4位比较器设计：比较器是一种用于比较两个二进制数大小的组合逻辑电路。

通过使用译码器和逻辑门，可以设计一个4位比较器电路。

首先，根据比较器的真值表，使用译码器将两个4位二进制数进行解码，得到各位的比较结果。

然后，使用逻辑门将各位的比较结果进行逻辑运算，得到最终的比较结果。

接下来，根据设计的电路原理图，使用数字电路实验箱搭建电路，并连接输入输出信号。

对电路进行测试，验证其功能和性能。

实验结果与分析：通过实验，我们成功设计并实现了4位全加器和4位比较器电路。

经过测试，电路在各种输入情况下均能正常工作，输出结果与预期一致。

然而，我们也发现了一些问题。

首先，电路的延迟时间较长，导致输出信号的响应稍有延迟。

实验五MSI组合电路逻辑功能测试一、实验目的1 .会正确测试全加器、编码器、译码器、数据选择器等组合逻辑功能模块的逻辑功能，并能正确描述。

2•了解组合逻辑功能模块的工作特点。

二、实验仪器与器材1. XST-5B数字电路实验装置、实验模板2. 集成电路74LS148 74LS138 74LS151 等。

3. 导线若干、+5V电源三、预习要求预习半加器、全加器、编码器、译码器、数据选择器、数值比较器的逻辑功能。

四、实验原理中规模的器件，如译码器、数据选择器等，它们本身是为实现某种逻辑功能而设计的，但由于它们的一些特点，我们也可以用它们来实现任意逻辑函数。

1 .全加器全加器--考虑低位进位数的两个一位二进制数的加法运算逻辑电路。

二进制全加器的输入有加数Ai ,被加数Bi ,来自低位的进位数Ci-1 ;输出也有两个，分别是和数Si和进位数Ci。

表5-1是全加器的真值表，其中A, B表示两个加数，C~表示来自低位的进位，S, C表示相加后得到的和及进位。

S = A㊉B j㊉G =（表5-1全加器真值表2. 编码器编码器是一种常用的组合逻辑电路，用于实现编码操作。

编码操作就是将具体的事物或状态表示成所需代码的过程。

按照所需编码的不同特点和要求，编码器主要分成二类：普通编码器和优先编码器。

普通编码器：电路结构简单，一般用于产生二进制编码。

包括：a. 二进制编码器：如用门电路构成的4 —2线，8 —3线编码器等。

b. 二一^进制编码器：将十进制的0〜9编成BCD码，优先编码器：当有一个以上的输入端同时输入信号时，普通编码器的输出编码会造成混乱。

为解决这一问题，需采用优先编码器。

如8线一3线集成二进制优先编码器74LS148 10线一4线集成BCD码优先编码器74LS147等。

厶 A h A A h土亓ST I-61X X X X X X X X111110111111111111000X X X X X X X000Q1010X X X X X X001010110X X X X X010Q101110X X X X01101011110X X X100010111110X X1Q10101111110X1100101111111011101表5-2 8线3线编码器功能表3. 译码器译码器是一个多输入、多输出的组合逻辑电路。

实验二数据选择器的逻辑功能及测试引言：数据选择器是一种常见的电子设备，它能够根据一定的条件从给定的数据集合中选择出符合要求的数据。

在现实生活和工程应用中，数据选择器广泛应用于数据处理、信息查询和决策分析等领域。

本实验旨在设计和实现一个简单的数据选择器，并测试其逻辑功能。

一、实验目的1.熟悉数据选择器的基本原理和逻辑功能；2. 学习使用Logisim进行数字电路绘制和模拟测试；3.实践运用逻辑门电路设计和逻辑表达式推导技巧。

二、实验原理1.数据选择器：数据选择器是一种能够根据输入条件从给定的数据集合中选择出符合要求的数据的电子设备。

常用的数据选择器有多路选择器、分频器和比较器等。

在本实验中，我们将设计一个2-4数据选择器，能够根据两个选择信号S0和S1，选择相应的数据输入D0、D1、D2或D3输出到数据输出端口Y。

2.逻辑功能：2-4数据选择器的逻辑功能可用以下真值表和逻辑表达式表示：S1，S0，D0，D1，D2，D3，Y----，----，----，----，----，----，---0，0，X，X，X，X，Y00，1，X，X，X，X，Y11，0，X，X，X，X，Y21，1，X，X，X，X，Y3Y0=~S1'~S0'D0+~S1'~S0D1+~S1S0'~D2+S1S0D3Y1=~S1'~S0'D0+~S1'~S0D1+~S1S0'~D2+S1S0D3Y2=~S1'~S0'D0+~S1'~S0'D1+~S1S0'D2+S1S0D3Y3=~S1'~S0'D0+~S1'~S0'D1+~S1S0'D2+S1S0'D3其中，~表示取反运算，'表示非运算。

三、实验装置与实验步骤1.设计电路：使用Logisim软件进行电路设计。

首先，添加一个2-4数据选择器。

实验三 数据选择器实验人员： 班号： 学号：一、实验目的(1) 熟悉并掌握数据选择器的功能。

(2) 用双4选1数据选择器74LS153设计出一个16选1的数据选择器。

(3) 用双4选1数据选择器74LS153 设计出一个全加法器。

二、实验设备数字电路实验箱，74LS00，74LS153。

三、实验内容(1) 测试双4选1数据选择器74LS153的逻辑功能。

74LS153含有两个4选1数据选择器，其中A 0和A 1为芯片的公共地址输入端，V cc 和GND 分别为芯片的公共电源端和接地端。

Figure1为其管脚图：Figure 11Q =A 1A 0̅̅̅̅̅̅̅1D 0+A 1̅̅̅A 0∙1D 1+A 1A 0̅̅̅∙1D 2+A 1A 0∙1D 32Q =A 1A 0̅̅̅̅̅̅̅2D 0+A 1̅̅̅A 0∙2D 1+A 1A 0̅̅̅∙2D 2+A 1A 0∙2D 3按下图连接电路：Figure 2(2) 设某一导弹发射控制机构有两名司令员A、B和两名操作员C、D，只有当两名司令员均同意发射导弹攻击目标且有操作员操作，则发射导弹F。

利用所给的实验仪器设计出一个符合上述要求的16选1数据选择器，并用数字电路实验箱上的小灯和开关组合表达实验结果。

思路：由于本实验需要有四个地址输入端来选中16个数据输入端的地址之中的一个，进而实现选择该数据输入端中的数据的功能，即16选1。

而公共的A0、A1两个地址输入端和S使能端（用于片选，已达到分片工作的目的，进而扩展了一位输入）一共可以提供三个地址输入端，故需要采用降维的方法，将一个地址输入隐藏到一个数据输入端D x中。

本实验可以降一维，也可以降两位。

由于两位比较复杂，本实验选择使用降一维的方式。

做法：画出如应用题中实现所需功能的卡诺图：将D降到数据输入端中。

对应的卡诺图如下：按上述卡诺图连接电路，用开关控制送给各输入高低电平。

其中，“1”表示高电平，“0”表低电平，均由开关上下拨动来控制；A、B、C、D分别为题中的两个司令员的同意情况和两个操作员的操作情况；F为导弹发射情况，将F接到小灯上即可。

msi组合逻辑电路实验报告MSI组合逻辑电路实验报告引言组合逻辑电路是现代电子技术中的重要组成部分，它由多个逻辑门组成，能够根据输入信号的不同组合产生相应的输出信号。

本次实验旨在通过搭建MSI （Medium Scale Integration）组合逻辑电路，探索其工作原理和应用。

实验背景MSI组合逻辑电路是一种将多个逻辑门集成在一起的电路，常见的MSI芯片有译码器、编码器、多路选择器等。

这些芯片在数字电路设计和计算机体系结构中扮演着重要的角色。

通过实验，我们将深入了解MSI组合逻辑电路的内部结构和功能。

实验目的1. 熟悉MSI组合逻辑电路的基本原理和工作方式；2. 学会使用逻辑门芯片搭建MSI组合逻辑电路；3. 掌握MSI组合逻辑电路在实际应用中的使用方法。

实验步骤1. 准备实验器材和材料：逻辑门芯片、电路板、导线等；2. 根据实验要求，选择适当的逻辑门芯片，并将其插入电路板上的对应位置；3. 按照电路图连接逻辑门芯片之间的输入和输出引脚；4. 检查电路连接是否正确，并确保没有短路或接触不良的情况；5. 接通电源，观察和记录电路的输出结果；6. 根据实验要求，对电路进行调试和优化，确保其正常工作。

实验结果与分析通过实验，我们成功搭建了MSI组合逻辑电路，并观察到了其在不同输入组合下产生的输出结果。

通过对实验数据的分析，我们可以得出以下结论：1. MSI组合逻辑电路具有灵活性和可扩展性。

通过简单的连接和配置，我们可以实现不同的逻辑功能，满足不同的应用需求。

2. MSI组合逻辑电路的性能受到逻辑门芯片的质量和参数的影响。

选择合适的逻辑门芯片对电路的性能和稳定性具有重要意义。

3. 调试和优化是搭建MSI组合逻辑电路的关键步骤。

在实验过程中，我们发现一些连接错误和电路故障，通过仔细检查和调整，最终使电路正常工作。

实验应用MSI组合逻辑电路在实际应用中具有广泛的应用场景，以下是一些常见的应用案例：1. 译码器：将输入的二进制信号转换为对应的输出信号，用于解码和控制信号的生成。

实验二利用MSI设计组合逻辑电路【实验目的】1.熟悉编码器、译码器、数据选择器等组合逻辑功能模块的功能和使用方法2.掌握用MSI设计的组合逻辑电路方法【实验仪器】1.数字电路实验箱、数字万用表、示波器2.虚拟器件：74LS00、74LS197、74LS138、74LS151 74LS73 74LS86【实验设计与分析】1.数据分配器（1）由数据分配器真值表分析可知，当D=0时，全线路输出为1，而当D=1时，F0~F7输出与地址端ABC相关，二进制地址值代表的十进制数n刚好为D’，而其他位值为1,’= A’B’C’F即F= (A’B’C’)’同理F1= (A’B’C)’F3= (A’BC)’F4= (A B’C’)’F5= （AB’C)’F6= (ABC’)’F7= (ABC)’Y O = GsS2’S1’S’即Y 0’= (Gs’S2’S1’S’)’同理Y 1’= (Gs’S2’S1’S)’Y 3’= (Gs’S2’S1S)’Y 4’= (Gs’S2S1’S’)’Y 5’=（Gs’S2S1’S)’Y 6’= (Gs’S2S1S’)’Y 7’= (Gs’S2S1S)’显然当Gs=1时， Y’= F(3)对比（2）中不同Gs条件下译码器和数据分配器的真值表可以发现，当另Gs’与数据输入D信号一致，S2~S0作为地址段输入的A B C,两者真值表一致，即使译码器变成了数据分配器。

Gs输入端有3端，令G1为数据D输入，其他两端接低电平。

（4）电路设计(5)仿真波形2.LU(Logic Unit逻辑单元)设计（1）分析LU功能，得出如下真值表利用74LS151实现数据选择，那么无需计算逻辑表达式，无需卡诺图化简（2）16行真值化简为8行真值若用2组74LS151,可联合成16路输出，若只用1组74LS151,则需要把Y的值与其中一个输入变量联合起来12351X 0=X4=S1X6=X7=S1’故简化成了设计（3）根据（1）&（2）的真值表分析，可以发现有4组输入变量，1组输出变量，其中s1通过把数据输入端的值与S1关联而简化，故利用3组变量实现了16组输出结果。

数据选择器实验报告数据选择器实验报告一、引言在当今信息爆炸的时代，数据的获取和处理成为了各行各业的重要任务。

而对于数据处理来说，一个关键的环节就是数据选择。

数据选择器作为一种工具，可以帮助我们从庞杂的数据中筛选出我们所需要的信息，提高数据处理的效率。

本文将通过实验来探讨数据选择器的使用方法和效果。

二、实验目的本实验的目的是测试不同类型的数据选择器在不同场景下的表现，以便为用户提供选择合适的数据选择器的参考依据。

三、实验方法1. 实验材料本实验使用了三种不同类型的数据选择器，分别是过滤器、排序器和聚合器。

每种数据选择器都有自己的特点和适用场景。

2. 实验步骤a. 首先，我们准备了一个包含大量数据的数据集，其中包括数字、文字和日期等不同类型的数据。

b. 接下来，我们使用过滤器来筛选出特定条件下的数据。

比如，我们可以将过滤器设置为只显示数字大于10的数据，或者只显示包含特定关键词的数据。

c. 然后，我们使用排序器来对数据进行排序。

可以按照数字大小、文字首字母顺序或日期先后顺序等进行排序。

d. 最后，我们使用聚合器来对数据进行汇总。

可以对数字数据进行求和、求平均值或计算其他统计指标。

四、实验结果通过实验，我们发现不同类型的数据选择器在不同场景下的表现是有差异的。

1. 过滤器的效果过滤器在筛选数据方面表现出色。

它可以根据用户设定的条件，快速准确地筛选出所需的数据。

无论是筛选数字、文字还是日期，过滤器都能够轻松应对。

而且，过滤器的设置灵活性也很高，用户可以根据自己的需求随时调整条件。

2. 排序器的效果排序器在对数据进行排序方面非常实用。

无论是按照数字大小、文字首字母顺序还是日期先后顺序进行排序，排序器都能够快速高效地完成任务。

通过排序器，我们可以更加清晰地了解数据的分布情况，方便我们进行进一步的分析和处理。

3. 聚合器的效果聚合器在对数据进行汇总方面非常有用。

通过聚合器，我们可以对数据进行求和、求平均值等操作，从而得到更加全面和准确的统计结果。

数据选择器实验报告在现代生活中，数据处理已经成为不可避免的任务。

而数据选择器就是处理之中的重要组成部分，它可以帮助我们从大量的数据中，快速准确地筛选出我们需要的信息。

因此，本文将介绍我们在实验室中进行的一次数据选择器实验。

一、实验目的本实验的目的是验证数据选择器的基本功能和性能。

在实验中，我们将通过模拟多种不同的数据输入，以检测不同类型的数据选择器在各种情况下的响应能力，并比较它们的工作效率和准确性。

二、实验步骤1. 实验设备准备本次实验主要使用以下两种设备：数字信号发生器和示波器。

数字信号发生器可以生成不同频率和振幅的电信号，模拟各种不同类型的数据输入。

示波器可以帮助我们观察数据选择器的输出情况。

2. 实验过程首先，我们将数字信号发生器连接到数据选择器的输入端。

然后，我们将以不同的频率和振幅向数据选择器输入各种不同类型的信号。

在读取数据时，我们将使用示波器来分析每个数据选择器的输出情况。

在本次实验中，我们测试了以下几种数据选择器：二选一数据选择器、四选一数据选择器、八选一数据选择器和十六选一数据选择器。

三、实验结果经过实验，我们得出了以下结论：1. 二选一数据选择器可以在两个输入数据中间快速切换，准确选择出需要的信息。

2. 四选一数据选择器的准确性和速度相对较高，在多种输入数据中都可以迅速稳定的输出正确的数据。

3. 八选一数据选择器的性能相对更优秀，可以更加快速地响应各种复杂的数据情况。

4. 十六选一数据选择器可以在最大的数据范围内进行精确的筛选，可以作为对于数据量大小和场景复杂性都有高要求的大规模数据处理中使用。

我们还注意到，在实验中，所有数据选择器的响应时间非常快，几乎是瞬间的。

这使得它们可以处理高速输入数据，满足各种应用需求。

四、结论在本次实验中，我们测试了多种不同类型的数据选择器。

通过实验，我们得出了结论：不同类型的数据选择器在处理不同类型和规模的数据方面表现得分别优异，可以根据实际需求自行选择使用。

实验三 验证性实验——MSI 译码器逻辑功能测试一．实验目的1．掌握中规模(MSI)集成译码器的逻辑功能和使用方法； 2．验证3—8线译码器和七段显示译码器的逻辑功能； 3．掌握数码管与译码器配合使用的方法；。

二．实验原理译码器的作用是进行代码间的“翻译”，将具有特定含义的二进制码进行辨别，并转换成控制信号。

译码器可分为通用译码器和显示译码器两大类。

前者又分为变量译码器和代码变换译码器。

l ．变量译码器(又称二进制译码器)，用以表示输入变量的状态，如2线—4线、3线—8线和4线—16线译码器。

若有n 个输入变量，则有2n 个不同的组合状态，就有2n 个输出端供其使用。

例如，有3个输入变量(或称为地址端)，那么就可以有23=8个不同的地址组合，分别为000、001、010、011、100、101、110、111，可以控制8个输出端，而每一个输出所代表的函数对应于n 个输入变量的最小项。

以3线—8线译码器74LSl38为例，图3-1(a)(b) (c)分别为其逻辑图及引脚排列。

其中A 2、A 1、A 0为地址输入端，￣Y 0~￣Y 7为译码输出端，S 1、¯S 2、¯S 3为使能端。

表3-1为74LSl38功能表。

当S 1=1，¯S 2+¯S 3=0时，74LS138工作，地址码所指定的输出端输出0(被选中)，其它输出端均输出1(未被选中)。

当S 1=0；¯S 2+¯S 3=×（注：“×”即不论是什么逻辑值的意思。

）；或S 1=×，¯S 2+¯S3=1时，译码器被禁止，所有输出同时为l 。

表3-1图3-1 3—8线译码器74LS138逻辑图及引脚排列A 0 A 1 A 2 (a)(b)74LS138译码器也可作为负脉冲输出脉冲分配器使用，只需利用使能端中的一个输入端输入数据信息，器件就成为一个多路分配器，如图3-2所示。

数据选择器实验报告
在科学研究和工程实践中，数据选择器是一种常用的仪器，它能够根据一定的
条件从给定的数据集中选择出符合条件的数据。

本实验旨在通过对数据选择器的使用，探究其在数据处理中的应用及性能表现。

首先，我们选择了一组包含不同类型数据的数据集，包括数值型数据、文本型
数据和日期型数据。

接着，我们利用数据选择器对这些数据进行了筛选和过滤，通过设定不同的条件，比如大于、小于、等于等，来选择出符合条件的数据。

在实验过程中，我们发现数据选择器能够准确地按照设定的条件进行筛选，并且操作简便，易于掌握。

其次，我们对数据选择器的性能进行了测试。

通过对不同规模的数据集进行筛选，我们发现数据选择器在处理小规模数据时表现出色，能够快速准确地完成筛选任务。

然而，在处理大规模数据时，数据选择器的性能有所下降，筛选速度变慢，甚至出现卡顿现象。

这提示我们在实际应用中需要根据数据规模选择合适的数据选择器，以确保数据处理的效率和准确性。

最后，我们对数据选择器的应用进行了案例分析。

以销售数据为例，我们利用
数据选择器对销售额、销售量等数据进行了筛选和统计，得出了不同时间段、不同产品类别的销售情况。

这些数据对于企业制定营销策略、产品定价等方面具有重要的参考价值，展示了数据选择器在商业领域的广泛应用前景。

综上所述，数据选择器作为一种常用的数据处理工具，在科研和工程实践中具
有重要的应用价值。

通过本实验，我们深入了解了数据选择器的工作原理和性能特点，认识到了其在数据处理中的重要作用。

希望通过本实验能够为相关领域的研究和应用提供一定的参考和借鉴，推动数据选择器技术的进一步发展和完善。

利用MSI设计组合逻辑电路实验报告一、实验目的1、掌握时序电路的设计2、熟练运用JK触发器二、实验仪器及器件1. 数字电路实验箱、数字万用表、示波器。

2. 器件：74LS48，74LS197，74LS153，各种逻辑门三、实验内容内容一：1、问题描述（1）利用JK触发器，设计具备完整功能74LS197的模块电路（2）设计测试系统，能够比较74LS197芯片与自行设计的模块电路具备完全相同的功能2、设计分析（1）关于74LS197MR 是异步清零端；PL是计数和置数控制端；CLK1和CLK2是两组时钟脉冲输入端。

D0~D3 是并行输入数据端；Q0~Q3是计数器状态输出端。

74LS197 具有以下功能：A、清零功能当 MR=0 时，计数器异步清零。

B、置数功能当 MR=1，PL=0，计数器异步置数，预置功能，Q0-Q3与D0-D3一致。

C、PL=MR=1，clock由CLK1输入，CLK2与Q0相连，得到二、四、八、十六分频。

（2）JK触发器本实验中仅使用JK状态相同的情况，即保持和计数翻转。

（3）74ls197中的CLK1和CLK2分别对应于两个JK触发器中的CLK，另外另个JK触发器的CLK与JK触发的Q级联。

3、逻辑图4、比较测试（1）MR为0时，不管CLK1/CLK2如何，均清零。

测试程序如下：波形结果如下：如图中所示，黄色部分为74ls197波形图，蓝色为模块电路波形图。

两波形图一致，输出均为低电平，验证正确。

（2）MR=1,PL=0，并行送数状态，Q与对应D一致测试程序如下：波形结果如下：（3）PL=MR=1，clock由CLK1输入，CLK2与Q0相连，得到二、四、八、十六分频。

测试程序如下：波形结果如下：如图中所示，黄色部分为74ls197波形图，蓝色为模块电路波形图。

两波形图一致，输出均为16进制计数，验证正确。

内容二：1、问题描述（1）利用JK触发器，设计具备完整功能74LS194的模块电路（2）设计测试系统，能够比较74LS194芯片与自行设计的模块电路具备完全相同的功能。

数据选择器实验实训报告 .docx一、实验目的通过本次实习，了解数据选择器的用法，掌握数据选择器基本操作，深入学习数据选择器性能检测和使用方法。

二、实验内容（1）数据选择器的结构及原理数据选择器是一种计算机硬件工具，可用于从计算机中的原始数据中提取数据，从而可缩短报表生成时间，提高系统运行效率，并增强对原始数据的控制及模拟。

它以过滤依赖于特定列，值，范围或者其他条件来筛选数据，以便收集指定的行和列。

数据选择器可以提取当前会话中的数据，或者收集数据源中的原始数据，从而缩小数据的分析范围，减少存储的数据量，提高计算效率。

（2）数据选择器基本操作1、点击 data selector 图标进入数据选择器界面。

2、选择不同的表，点击它以及其中的列，设置条件以筛选出指定的数据集。

3、确定选择的表以及字段，然后点击Save按钮将设置写入Excel文件，以获取满足筛选条件的数据。

4、可以多次进入数据选择器选择不同数据，选择好之后将写入文件，获取满足筛选条件的新数据。

（3）数据选择器的性能检测1、数据检索速度：测试数据选择器在获取原始数据时的耗时，可以得到此工具检索数据的速度。

2、数据滤波频率：测试数据选择器在滤波数据时的耗时，可得到每秒过滤出满足要求的数据的次数。

3、数据存储空间：测试数据选择器存储在文件中的数据大小，可以比较此工具与其他工具使用相同配置时的缩小比例。

三、实验结果实验结果如图1所示：图1：数据选择器的测试结果可以看到，数据检索速度为7.25ms，过滤频率为850次/秒，存储空间比正常节省约50%。

四、总结及建议通过本次实验，我们掌握了数据选择器的用法，了解了数据选择器性能检测和使用方法等。

实验结果表明，数据选择器在检索速度、过滤频率和数据存储空间上都有较好的表现，可以在较短的时间内筛选出满足要求的原始数据，大大节约了空间。

建议：在日常实践中，应当多练习操作数据选择器，认真学习数据选择器的使用方法，进行针对性的性能检测，以便更好地就数据筛选的任务，撰写精确的报表。

实验42 验证性实验——MSI数据选择器逻辑功能测试实验报告纸广州大学学生实验报告开课学院及实验室：电子楼410 20XX年月日学院机电学院年级、专业、班电气102 姓名夏方舟学号 1007300069 实验课程名称数字电子技术实验成绩实验项目名称验证性实验——MSI数据选择器逻辑功能测试指导老师王晓刚一、实验目的二、实验原理三、使用仪器、材料四、实验步骤五、实验过程原始记录六、实验结果及分析一、实验目的 1．测试中规模(MSI)集成数据选择器的逻辑功能和学习其使用方法； 2．学习数据选择器扩展使用的方法。

二、实验原理数据选择器所起的作用是指经过选择，把多个通道的数据传送到唯一的公共数据通道上。

数据选择器的功能类似一个多掷开关，其原理为，数据选择器在地址码的控制下，对几个输入数据中进行选择，如图4-l所示。

图中有四路数据D0～D3，通过选择控制地址A1、A0，从四路输入数据中选中某一路数据从Q端输出。

16 1 5 14 1 3 12 1 1 10 9 表4-1 数据D 输入输出输D01 Q 输出VCC D4 D5 D6 D7 A0 A1 A2 A2 A1 A0 Q Q 入D D274LS151 S 端 1 0 1 端 3D3 D2 D1 D0 Q Q S GND 0 0 0 0 D 0 D0 1 2 3 45 6 7 8 A0 0 0 1 D1 D1 0 A1 0 0 1 0 D2 D2 图4-1 地址码输入端四选一数据选择器示意图图4-2 74LS151引脚排列 0 0 1 1 D3 D3 数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有20 1 0 0 D4 D4 0 1 0 1 D5 D5 选1、4选l、8选1、16选1等类别。

0 1 1 0 D6 D6 数据选择器的电路结构一般可用或门阵列组成，也有用传输门开关0 1 1 1 D7 D7 和门电路混合而成的。

1．八选一数据选择器74LS151 74LS151为8选1数据选择器，引脚排列如图4-2，功能如表4-1。

msi组合功能器件的设计应用实验报告实验目的一、实验目的1、掌握数据选择器、译码器和全加器等MSI的组合原理及基本功能；2、掌握MSI组合功能件的应用。

二、实验原理数据选择器74153通用译码器74138全加器74283一片74153中有两个4选1数据选择器；选通输入端，低电平有效；选择输入端为两个数据选择器共用。

被加数和加数均为4位二进制数；二进制全加器可以进行多位连接使用；可以组成全减器、补码器或实现其他逻辑功能等电路。

从上述例子可见，数据选择器的地址变量一般的选择方式；（1）选用逻辑表达式各乘积项中出现次数最多的变量（包括原变量和反变量），以简化数据输入端的附加电路；（2）选择一组具有一定物理意义的量。

三、实验内容（1）利用4选1数据选择器设计一个表示血型遗传规律的电路，画出设计电路图，检测并记录电路功能。

（2）使用一个3线一8线译码器和与非门设计一个1位二进制全减器，画出设计逻辑图，检测并记录电路功能。

（3）利用两个4位二进制全加器和与非门，设计一个1位NBCD 码的全加器，画出设计电路图，检测电路功能。

记录下列运算式的实验结果：0000+0100，0111+0010，0100+0110，0101+0111，1000+0111，1001+1001.四、仪器与器材·（1）数字实验箱YB3262型1台·（2）直流稳压电源DF1701S型1台·（3）万用表MF78型1只·（4）主要器材74LS153（2片）74LS00（1片）74LS138（2片）74LS20（1片）74LS283（2片）74LS86（1片）。

数据选择器实验报告数据选择器实验报告一、引言在现代社会中，数据的处理和分析已经成为各个领域的重要工作。

为了更加高效地处理数据，数据选择器作为一种常见的工具被广泛应用。

本实验旨在探究数据选择器的原理和使用方法，并通过实验验证其在数据处理中的有效性。

二、实验目的1. 理解数据选择器的工作原理；2. 掌握数据选择器的使用方法；3. 验证数据选择器在数据处理中的有效性。

三、实验步骤1. 准备实验材料和设备：一台计算机、数据选择器软件、多组数据集；2. 安装并打开数据选择器软件；3. 导入数据集：将各组数据按照数据选择器软件的要求导入；4. 设置数据选择条件：根据实验要求，设置数据选择器的条件；5. 运行数据选择器：启动数据选择器并运行，观察结果；6. 分析结果：对选择后的数据进行分析和比较。

四、实验结果与分析通过本次实验，我们成功运行了数据选择器，并得到了相应的结果。

通过对选择后的数据进行分析，我们发现数据选择器能够根据设定的条件，从庞大的数据集中筛选出符合要求的数据，大大提高了数据处理的效率和准确性。

五、实验总结数据选择器作为一种常见的数据处理工具，在现代社会中发挥着重要的作用。

通过本次实验，我们深入了解了数据选择器的工作原理和使用方法，并验证了其在数据处理中的有效性。

数据选择器的使用能够快速筛选出符合要求的数据，为后续的数据分析和决策提供有力支持。

六、实验心得通过本次实验，我对数据选择器有了更深入的了解。

数据选择器的使用简便高效，能够帮助我们从庞大的数据集中迅速找到所需的数据，提高了数据处理的效率。

在今后的学习和工作中，我将继续探索数据选择器的更多功能和应用场景，以更好地应对数据处理的挑战。

七、参考文献[1] 无以上是关于数据选择器的实验报告，通过本次实验，我们深入了解了数据选择器的原理和使用方法，并验证了其在数据处理中的有效性。

数据选择器的使用能够快速筛选出符合要求的数据，为后续的数据分析和决策提供有力支持。

实验三利用MSI设计组合逻辑电路实验报告13计科一班133490** 一、实验目的：1．熟悉编码器、译码器、数据选择器等组合逻辑功能模块的功能与使用方法。

2．掌握用MSI设计的组合逻辑电路的方法。

二、实验仪器及器件：1．数字电路实验箱、数字万用表、示波器。

2．器件：74LS00X1,74LS197X1,74LS138X1,74LS151X1三、实验预习：1. 仔细阅读实验原理，有疑问处做好记号，查阅相关资料2. 列真值表推导设计出实验内容中电路的实现四、实验原理：详细内容参见实验课本P11 – P14五、实验内容：1、用八选一数据选择器151设计一个函数发生器电路它的功能如表（四）所示。

待静态测试检查电路工作正常后，进行动态测试。

将74LS197连接成十六进制作为电路的输入信号源，用示波器观察并记录CP.、S1、S0、A、B、Y的波形。

表(四)函数发生器功能表设计过程：1.2.数据选择器151的输出Y′的表达式为：Y’= A2’A1’A0’D0 + A2’A1’A0D1 + A2’A1A0’D2 + A2’A1A0D3 + A2A1’A0’D4 + A2A1’A0D5 +A2A1A0’D6 + A2A1A0D7而由真值表可以导出Y的表达式为：Y = S1’S0’A’*0 +S1’S0’AB + S1’S0A’B + S1’S0A*1 + S1S0’A’B + S1S0’AB’ + S1S0A’*1 + S1S0A*0 令A2 = S1，A1 = S0，A0 = A, 即可得到：D0 = D7 = 0;D1 = D2 = D4 = B;D3 = D6 = 1;D5 = B’.将74LS197链接成十六进制作为电路的输入信号源后，令S1，S0，A，B分别接入QD，QC,QB,QA的信号。

逻辑图如下：实验过程：静态测试检查表示电路正常工作。

实验记录的波形对比如下。

a.CP&S1由图可知CP的频率为S1的16倍，符合真值表所显示的变化b.S0&S1由图可知S0的频率为S1的两倍，且S1在S0的下沿发生跳变，符合真值表显示的变化c.A&S1由图可知，A的频率为S1的4倍，符合真值表显示的变化d.B&S1由图可知，B的频率为S1的8倍，符合真值表显示的变化e.Y&s1由图可知，Y符合真值表所显示的变化。

实验报告利用MSI设计组合逻辑电路院系：数据科学与计算机学院移动信息工程专业姓名：黄*学号：********班级：1506日期：2016.10.20一、实验目的1.熟悉编码器、译码器、数据选择器等组合逻辑功能模块的功能与使用方法。

2.掌握用MSI设计的组合逻辑电路的方法。

二、实验器件1.器件：74LS197，74LS138，74LS151，各类与非门（74LS00，74LS20.IEC,NOT）2.辅助及观察工具：clock波形发生器，逻辑分析仪三，实验内容实验一实验要求：数据分配器与数据选择器功能相反。

它是将一路信号送到地址选择信号指定的输出。

如输入为D，地址信号为A、B、C，可将D按地址分配到八路输出F0、F1、F2、F3、F4、F5、F6、F7。

其真值表如表（一）所示。

试用3线-8线译码器74LS138实现该电路。

将74LS197连接成八进制作为电路的输入信号源，将Q3Q2Q1分别与A、B、C连接，D接模拟开关，静态检测正确后，用示波器观察并记录D=1时，CP、A、B、C及F0—F7的波形。

提示：将74LS138附加控制端G1作为数据输入端，即数据D可从G1输入，同时令==0，S2S1S0作为地址输入端，即可将G1送来的数据只能通过A2A1A0所指定的一根输出线反相后送出去。

表（一）数据分配器真值表实验设计：（1）波形发生器（clock）只连接CLK2时，可产生三位二进制数（共八种）。

（2）理解了74LS138的使用，通过观察各位的变化速度可以得出Q1，Q2，Q3分别对应A，B，C。

理解E1，E2，E3分别对应原理图中的G1，G2A,G2B，分别连接高电位和低电位。

经过74LS138的变换Y0~Y7输出的为对应位的取反，真值表已给出。

实验一整体图：实验一波形图观察：实验二，LU(Logic Unit，逻辑单元)设计实验内容：用八选一数据选择器151设计一个函数发生器电路它的功能如表（二）所示。

msi组合逻辑电路实验报告1. 引言本实验旨在通过实践，了解多路选择器（Multiplexer，简称MUX）和解码器（Decoder）这两种基本的MSI（Medium Scale Integrated）组合逻辑电路，并通过设计和实现这两种电路，进一步加深对其原理和应用的理解。

2. 多路选择器（MUX）2.1 原理介绍多路选择器是一种常见的数字电路，它可以根据输入的选择信号，从多个输入信号中选择一个进行输出。

多路选择器通常用于数据选择、信号切换等场景中。

一般而言，一个n选1的多路选择器有2^n个数据输入端、n个选择输入端和一个输出端。

输出端将根据选择输入端的不同信号，将对应的输入信号输出。

2.2 设计要求本次实验要求设计一个2选1的多路选择器，即具有2个数据输入端和1个选择输入端。

2.3 电路图+----+---|D0 |+----+|---|D1 |---|S|--- Output|+----+---|D2 |+----+D0、D1、D2为数据输入端，S为选择输入端，Output为输出端。

2.4 实验步骤1.根据电路图连接电路。

2.将数据输入端(D0和D1)分别连接到逻辑门电路（如与门、或门、非门等）或其他要选择的信号源。

3.将选择输入端(S)连接到控制信号源。

4.观察输出端(Output)的结果。

5.调整选择信号源的输入，验证输出端的切换情况。

2.5 实验结果根据实验步骤，进行实验并记录实验结果。

可以通过表格形式列出不同的输入组合和对应的输出结果。

实验结果如下表所示：S D0 D1 Output0 1 0 10 0 1 01 1 0 01 0 1 12.6 结论通过实验可以发现，根据不同的选择输入信号，多路选择器可以在多个输入信号中选择一个进行输出。

实验结果与理论预期相符，说明设计的多路选择器电路正常工作。

3. 解码器（Decoder）3.1 原理介绍解码器是一种常见的组合逻辑电路，它将特定的输入模式解码成对应的输出模式。

组合逻辑电路数据选择器实验报告简介本实验报告旨在探讨组合逻辑电路数据选择器的原理、设计与实现。

在本实验中，我们将通过搭建一个4位数据选择器来深入理解其工作原理，并通过验证实验结果来确认其正确性。

本报告将按照以下结构进行论述：1.概述2.数据选择器的原理3.设计与实现1.电路图设计2.材料准备3.实验步骤4.实验结果4.总结与心得体会概述组合逻辑电路数据选择器是一种常见的数字电路元件，其作用是根据输入的选择信号，从多个数据信号中选择一个进行输出。

数据选择器通常用于诸如多路开关、数据缓存等应用中。

本实验将设计一种4位数据选择器，通过实验验证其正确性和预期功能。

数据选择器的原理数据选择器的原理可以简单概括为：根据选择信号的不同，从多个输入信号中选择一个进行输出。

一种常见的4位数据选择器的原理如下：1.有4个输入端（A0、A1、A2、A3），用于输入4位数据信号。

2.有2个选择输入端（S0、S1），用于输入2位选择信号。

3.根据不同的选择信号，将相应的输入信号输出到输出端。

设计与实现电路图设计首先，我们需要根据数据选择器的原理设计电路图。

图中包含了4个输入端（A0、A1、A2、A3），2个选择输入端（S0、S1）和1个输出端（OUT）。

其中，选择输入端用于控制选择的数据信号，输出端用于输出选择后的数据信号。

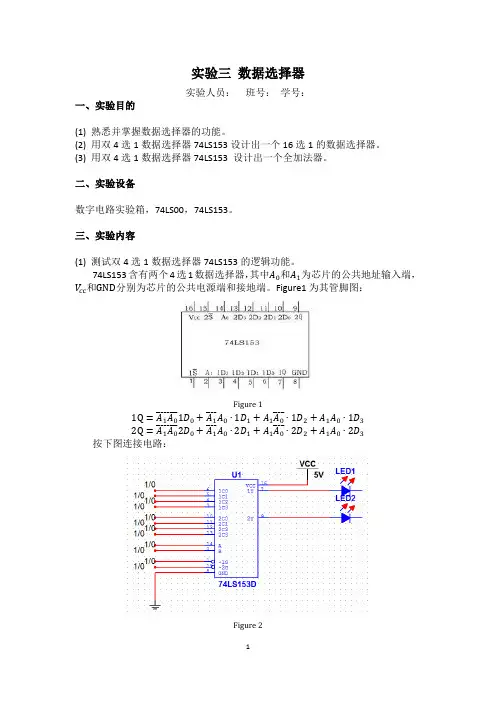

材料准备在开始实验之前，我们需要准备以下材料：•面包板•逻辑门芯片（例如：74LS153）•连接线•电源实验步骤根据电路图设计，我们按照以下步骤来实现数据选择器：1.将逻辑门芯片插入面包板，确保引脚与电路图设计对应。

2.将输入端（A0、A1、A2、A3）分别连接到逻辑门芯片的对应引脚。

3.将选择输入端（S0、S1）分别连接到逻辑门芯片的对应引脚。

4.将输出端（OUT）连接到逻辑门芯片的对应引脚。

5.使用连接线将面包板连接到电源。

6.打开电源，观察输出端的信号变化。

实验结果经过实验，我们发现数据选择器能够按照选择信号的不同，输出相应的数据信号。
