第四代核能系统——高温气冷堆技术

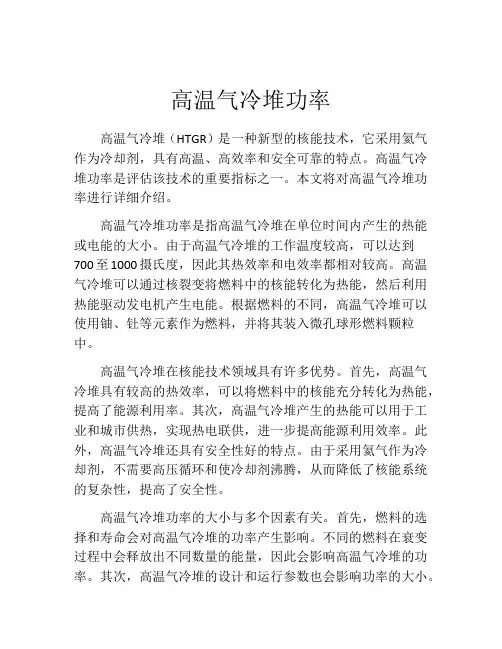

高温气冷堆功率高温气冷堆（HTGR）是一种新型的核能技术，它采用氦气作为冷却剂，具有高温、高效率和安全可靠的特点。

高温气冷堆功率是评估该技术的重要指标之一。

本文将对高温气冷堆功率进行详细介绍。

高温气冷堆功率是指高温气冷堆在单位时间内产生的热能或电能的大小。

由于高温气冷堆的工作温度较高，可以达到700至1000摄氏度，因此其热效率和电效率都相对较高。

高温气冷堆可以通过核裂变将燃料中的核能转化为热能，然后利用热能驱动发电机产生电能。

根据燃料的不同，高温气冷堆可以使用铀、钍等元素作为燃料，并将其装入微孔球形燃料颗粒中。

高温气冷堆在核能技术领域具有许多优势。

首先，高温气冷堆具有较高的热效率，可以将燃料中的核能充分转化为热能，提高了能源利用率。

其次，高温气冷堆产生的热能可以用于工业和城市供热，实现热电联供，进一步提高能源利用效率。

此外，高温气冷堆还具有安全性好的特点。

由于采用氦气作为冷却剂，不需要高压循环和使冷却剂沸腾，从而降低了核能系统的复杂性，提高了安全性。

高温气冷堆功率的大小与多个因素有关。

首先，燃料的选择和寿命会对高温气冷堆的功率产生影响。

不同的燃料在衰变过程中会释放出不同数量的能量，因此会影响高温气冷堆的功率。

其次，高温气冷堆的设计和运行参数也会影响功率的大小。

比如，反应堆的尺寸和结构、冷却剂的流速和温度等都会对功率产生影响。

此外，燃料的循环方式和功率调整方式也会影响高温气冷堆的功率。

高温气冷堆的功率大小对于核能的开发和利用具有重要意义。

首先，高温气冷堆可以作为一种新型的核能技术，为国内能源结构调整提供了新的选择。

高温气冷堆可以实现多能联供，既可以产生电能，又可以提供热能，满足工业和城市的能源需求。

其次，高温气冷堆可以作为一种安全可靠的核能技术，为核能的发展提供了更可行的方案。

高温气冷堆通过采用氦气作为冷却剂，避免了核能系统中的复杂性，提高了核能的安全性。

总的来说，高温气冷堆功率是评估该技术的重要指标之一。

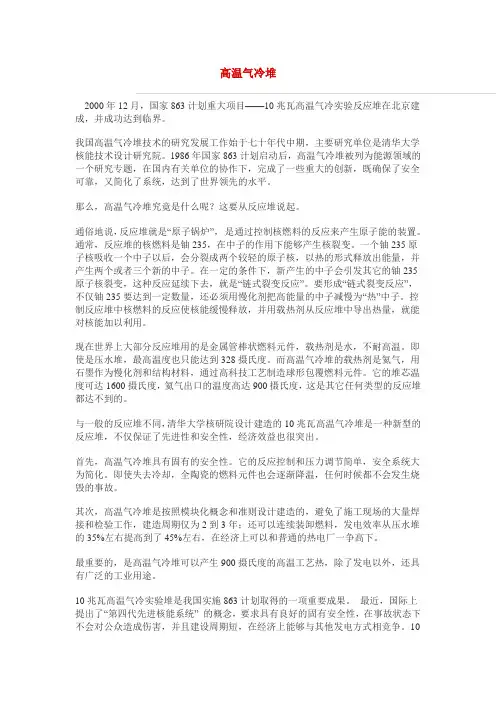

高温气冷堆2000年12月，国家863计划重大项目——10兆瓦高温气冷实验反应堆在北京建成，并成功达到临界。

我国高温气冷堆技术的研究发展工作始于七十年代中期，主要研究单位是清华大学核能技术设计研究院。

1986年国家863计划启动后，高温气冷堆被列为能源领域的一个研究专题，在国内有关单位的协作下，完成了一些重大的创新，既确保了安全可靠，又简化了系统，达到了世界领先的水平。

那么，高温气冷堆究竟是什么呢？这要从反应堆说起。

通俗地说，反应堆就是“原子锅炉”，是通过控制核燃料的反应来产生原子能的装置。

通常，反应堆的核燃料是铀235，在中子的作用下能够产生核裂变。

一个铀235原子核吸收一个中子以后，会分裂成两个较轻的原子核，以热的形式释放出能量，并产生两个或者三个新的中子。

在一定的条件下，新产生的中子会引发其它的铀235原子核裂变，这种反应延续下去，就是“链式裂变反应”。

要形成“链式裂变反应”，不仅铀235要达到一定数量，还必须用慢化剂把高能量的中子减慢为“热”中子。

控制反应堆中核燃料的反应使核能缓慢释放，并用载热剂从反应堆中导出热量，就能对核能加以利用。

现在世界上大部分反应堆用的是金属管棒状燃料元件，载热剂是水，不耐高温。

即使是压水堆，最高温度也只能达到328摄氏度。

而高温气冷堆的载热剂是氦气，用石墨作为慢化剂和结构材料，通过高科技工艺制造球形包覆燃料元件。

它的堆芯温度可达1600摄氏度，氦气出口的温度高达900摄氏度，这是其它任何类型的反应堆都达不到的。

与一般的反应堆不同，清华大学核研院设计建造的10兆瓦高温气冷堆是一种新型的反应堆，不仅保证了先进性和安全性，经济效益也很突出。

首先，高温气冷堆具有固有的安全性。

它的反应控制和压力调节简单，安全系统大为简化。

即使失去冷却，全陶瓷的燃料元件也会逐渐降温，任何时候都不会发生烧毁的事故。

其次，高温气冷堆是按照模块化概念和准则设计建造的，避免了施工现场的大量焊接和检验工作，建造周期仅为2到3年；还可以连续装卸燃料，发电效率从压水堆的35%左右提高到了45%左右，在经济上可以和普通的热电厂一争高下。

第四代核能系统的特点及其热力循环第四代核能系统的特点第四代核反应堆技术有别于第三代先进反应堆。

它在拓宽核能和平利用空间，提高核安全性、经济性等方面提出了一系列更加新颖的规划设想，包括更合理的核燃料循环、减少核废物、防止核扩散以及消除严重事故、避免厂外应急等。

2002年第四代核能系统国际论坛选择了以下6种技术方案作为第四代核反应堆重点开发对象。

1.超临界水冷堆（SCWR）SCWR是在水的热力学临界点以上运行的高温、高压水冷堆。

SCWR效率比目前轻水堆高1/3，采用沸水堆的直接循环，简化了系统。

在相同输出功率下，由于采用稠密栅格布置以及超临界水的热容大，因此SCWR只有一般轻水堆的一半大小。

超临界水冷堆及其系统因为反应堆的冷却剂不发生想变，而且采用直接循环，可以大大简化系统。

SCWR参考堆热功率1700MWt，运行压力25MPa，堆芯出口温度510℃，使用氧化铀燃料。

SCWR的非能动安全特性与简化沸水堆相似。

SCWR结合了轻水反应堆和超临界燃煤电厂两种成熟技术。

由于系统简化和热效率高（近效率达44%），发电成本可望降低30%，SCWR在经济上有很大竞争力。

日本提出的热中子谱超临界水堆系统是较为典型的压力容器式反应堆。

该方案取消了蒸汽发生器、稳压器和二回路相关系统，整个装置是一个简单的闭式直接循环系统。

超临界压力水通过反应堆堆芯加热直接引入汽轮机发电，实现了直接循环，使系统大大简化。

系统压力约25.0MPa，反应堆的冷却剂入口温度为280℃，出口温度为530℃。

装置热功率为2740MW，净效率高达44.4%，可输出1217MW 电功率SCWR待解决的技术问题：材料和结构要耐极高的温度、压力以及堆芯的辐射，这就带来了很多相关问题，涉及腐蚀问题、辐射分解作用和水化学作用以及强度和脆变等问题；SCWR的安全性，涉及非能动安全系统的设计，要克服堆芯再淹没时出现的正反应性；理论上有可能出现密度波以及热工水力学和自然循环相耦合的不稳定性。

高温气冷堆高温气冷堆来源：中国核电信息网发布日期：2009-07-06【英文名】：high temperature gas cooled reactor用氦气作冷却剂，出口温度高的核反应堆。

高温气冷堆采用涂敷颗粒燃料，以石墨作慢化剂。

堆芯出口温度为850~1000℃，甚至更高。

核燃料一般采用高浓二氧化铀，亦有采用低浓二氧化铀的。

根据堆芯形状，高温气冷堆分球床高温气冷堆和棱柱状高温气冷堆。

高温气冷堆具有热效率高(40%~41%)，燃耗深(最大高达20MWd/t铀)，转换比高(0.7~0.8)等优点。

由于氦气化学稳定性好，传热性能好，而且诱生放射性小，停堆后能将余热安全带出，安全性能好。

【实际应用】10兆瓦高温气冷实验堆：在国家"863"计划的支持下，自上世纪八十年代中期，我国开展了10MW高温气冷实验堆的研究、开发，于2000年12月建成临界，2003年1月实现满功率并网发电，我国对高温气冷堆技术的研发取得了突破性成果，基本掌握了核心技术和系统设计集成技术。

这一科技成果在国内外引起广泛的影响，使我国在高温气冷堆技术上处于国际先进行列。

2006年1月，国务院正式发布的"国家中长期科学和技术发展规划纲要(2006--2020年)"中，将"大型先进压水堆和高温气冷堆核电站示范工程"列为国家重大专项。

第四代先进核能系统近年来，国际上提出了"第四代先进核能系统"的概念，这种核能系统具有良好的固有安全性，在事故下不会对公众造成损害，在经济上能够和其它发电方式竞争，并具有建设期短等优点，高温气冷堆是有希望成为第四代先进核能系统的技术之一。

我国高温气冷堆的研究发展工作始于70年代中期，主要研究单位是清华大学核研院。

值得一提的是，建成的首座高温气冷堆的压力壳直径4.7米，高12.6米，重150吨，是我国自己设计和制造的迄今体积最大的核安全级压力容器。

作为一种先进第四代核电堆型技术，高温气冷堆具有安全性好、效率高、经济性好和用途广泛等优势，能够代替传统化石能源，实现经济和生态环境协调发展。

随着国家“863”计划、核能开发项目和国家中长期科技发展规划重大专项的持续支持，高温气冷堆技术已经趋于成熟。

但是到目前为止，除了将其用于发电，其他的应用研究并没有系统性、实质性地开展，以便将高温气冷堆技术进一步优化，推向产业化，发挥其多用性作用。

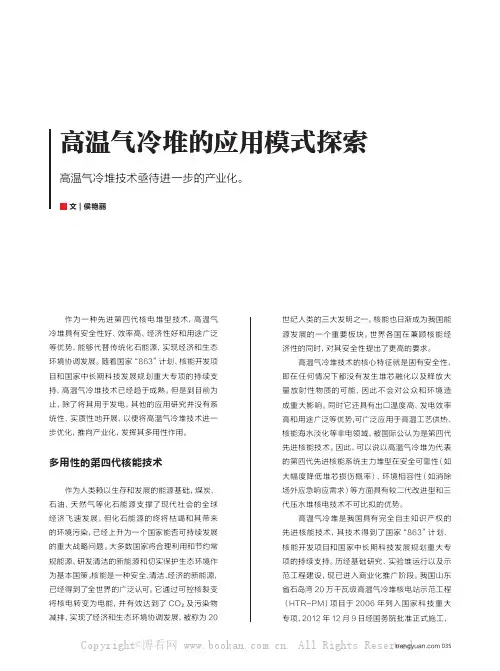

多用性的第四代核能技术作为人类赖以生存和发展的能源基础，煤炭、石油、天然气等化石能源支撑了现代社会的全球经济飞速发展。

但化石能源的终将枯竭和其带来的环境污染，已经上升为一个国家能否可持续发展的重大战略问题。

大多数国家将合理利用和节约常规能源、研发清洁的新能源和切实保护生态环境作为基本国策。

核能是一种安全、清洁、经济的新能源，已经得到了全世界的广泛认可。

它通过可控核裂变将核电转变为电能，并有效达到了CO ₂及污染物减排，实现了经济和生态环境协调发展，被称为20世纪人类的三大发明之一。

核能也日渐成为我国能源发展的一个重要板块。

世界各国在兼顾核能经济性的同时，对其安全性提出了更高的要求。

高温气冷堆技术的核心特征就是固有安全性，即在任何情况下都没有发生堆芯融化以及释放大量放射性物质的可能，因此不会对公众和环境造成重大影响。

同时它还具有出口温度高、发电效率高和用途广泛等优势，可广泛应用于高温工艺供热、核能海水淡化等非电领域，被国际公认为是第四代先进核能技术。

因此，可以说以高温气冷堆为代表的第四代先进核能系统主力堆型在安全可靠性（如大幅度降低堆芯损伤概率）、环境相容性（如消除场外应急响应需求）等方面具有较二代改进型和三代压水堆核电技术不可比拟的优势。

高温气冷堆是我国具有完全自主知识产权的先进核能技术，其技术得到了国家“863”计划、核能开发项目和国家中长期科技发展规划重大专项的持续支持。

历经基础研究、实验堆运行以及示范工程建设，现已进入商业化推广阶段。

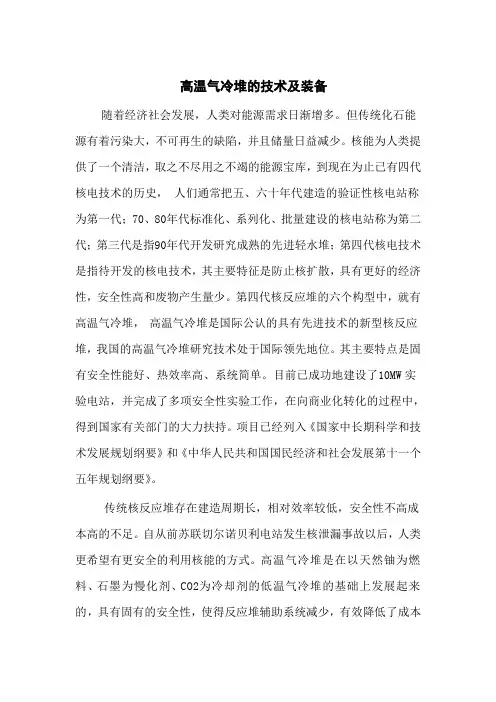

高温气冷堆的技术及装备随着经济社会发展，人类对能源需求日渐增多。

但传统化石能源有着污染大，不可再生的缺陷，并且储量日益减少。

核能为人类提供了一个清洁，取之不尽用之不竭的能源宝库，到现在为止已有四代核电技术的历史，人们通常把五、六十年代建造的验证性核电站称为第一代；70、80年代标准化、系列化、批量建设的核电站称为第二代；第三代是指90年代开发研究成熟的先进轻水堆；第四代核电技术是指待开发的核电技术，其主要特征是防止核扩散，具有更好的经济性，安全性高和废物产生量少。

第四代核反应堆的六个构型中，就有高温气冷堆，高温气冷堆是国际公认的具有先进技术的新型核反应堆，我国的高温气冷堆研究技术处于国际领先地位。

其主要特点是固有安全性能好、热效率高、系统简单。

目前已成功地建设了10MW实验电站，并完成了多项安全性实验工作，在向商业化转化的过程中，得到国家有关部门的大力扶持。

项目已经列入《国家中长期科学和技术发展规划纲要》和《中华人民共和国国民经济和社会发展第十一个五年规划纲要》。

传统核反应堆存在建造周期长，相对效率较低，安全性不高成本高的不足。

自从前苏联切尔诺贝利电站发生核泄漏事故以后，人类更希望有更安全的利用核能的方式。

高温气冷堆是在以天然铀为燃料、石墨为慢化剂、CO2为冷却剂的低温气冷堆的基础上发展起来的，具有固有的安全性，使得反应堆辅助系统减少，有效降低了成本并且拥有很高的效率。

高温气冷堆是现有堆型中工作温度最高的堆型，可以广泛应用于需要高温高热的工业部门。

高温气冷堆作为第四代核反应堆具有广阔的应用前景。

1.高温气冷堆的组成结构及其工作原理通俗地说，反应堆就是“原子锅炉”，是通过控制核燃料的反应来产生原子能的装置。

通常，反应堆的核燃料是铀235，在中子的作用下能够产生核裂变。

一个铀235原子核吸收一个中子以后，会分裂成两个较轻的原子核，以热的形式释放出能量，并产生两个或者三个新的中子。

在一定的条件下，新产生的中子会引发其它的铀235原子核裂变，这种反应延续下去，就是“链式裂变反应”。

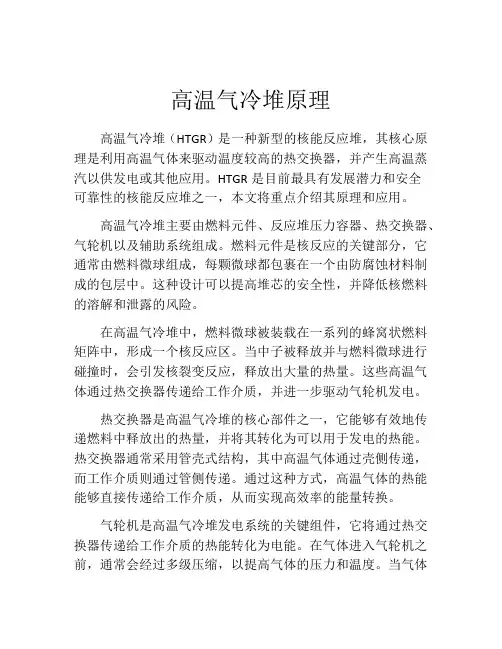

高温气冷堆原理高温气冷堆（HTGR）是一种新型的核能反应堆，其核心原理是利用高温气体来驱动温度较高的热交换器，并产生高温蒸汽以供发电或其他应用。

HTGR是目前最具有发展潜力和安全可靠性的核能反应堆之一，本文将重点介绍其原理和应用。

高温气冷堆主要由燃料元件、反应堆压力容器、热交换器、气轮机以及辅助系统组成。

燃料元件是核反应的关键部分，它通常由燃料微球组成，每颗微球都包裹在一个由防腐蚀材料制成的包层中。

这种设计可以提高堆芯的安全性，并降低核燃料的溶解和泄露的风险。

在高温气冷堆中，燃料微球被装载在一系列的蜂窝状燃料矩阵中，形成一个核反应区。

当中子被释放并与燃料微球进行碰撞时，会引发核裂变反应，释放出大量的热量。

这些高温气体通过热交换器传递给工作介质，并进一步驱动气轮机发电。

热交换器是高温气冷堆的核心部件之一，它能够有效地传递燃料中释放出的热量，并将其转化为可以用于发电的热能。

热交换器通常采用管壳式结构，其中高温气体通过壳侧传递，而工作介质则通过管侧传递。

通过这种方式，高温气体的热能能够直接传递给工作介质，从而实现高效率的能量转换。

气轮机是高温气冷堆发电系统的关键组件，它将通过热交换器传递给工作介质的热能转化为电能。

在气体进入气轮机之前，通常会经过多级压缩，以提高气体的压力和温度。

当气体进入气轮机后，叶片会受到气流的推动而旋转，从而带动发电机产生电能。

由于高温气冷堆运行时产生的气体具有较高的温度和压力，因此可以实现高效率的发电。

高温气冷堆除了可以用于电力发电之外，还可以通过热解过程产生氢气。

热解是将高温气冷堆的高温气体通过特定的催化反应转化为氢气的过程。

这种方式不仅可以提高氢气的产量，而且还可以将高温气冷堆的热能充分利用，实现能源的高效转换。

高温气冷堆具有多种优点和应用前景。

首先，高温气冷堆的燃料元件可以高效地防止核燃料的溶解和泄露，因此具有很高的安全性。

其次，高温气冷堆能够产生高温的热量，可以广泛应用于化学工业、石油加工和其他高温要求的工业领域。

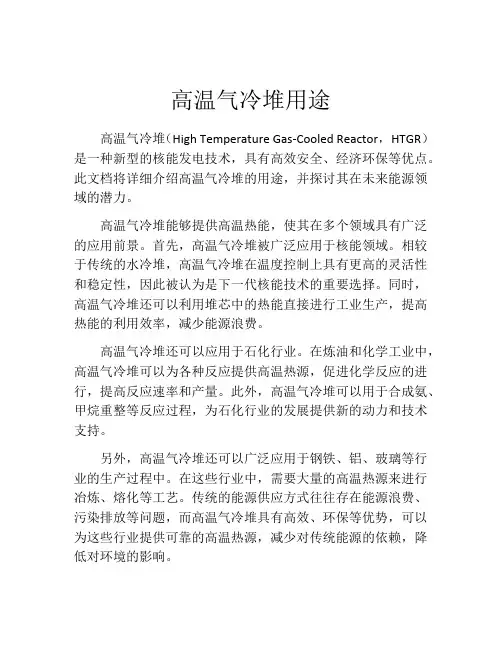

高温气冷堆用途高温气冷堆（High Temperature Gas-Cooled Reactor，HTGR）是一种新型的核能发电技术，具有高效安全、经济环保等优点。

此文档将详细介绍高温气冷堆的用途，并探讨其在未来能源领域的潜力。

高温气冷堆能够提供高温热能，使其在多个领域具有广泛的应用前景。

首先，高温气冷堆被广泛应用于核能领域。

相较于传统的水冷堆，高温气冷堆在温度控制上具有更高的灵活性和稳定性，因此被认为是下一代核能技术的重要选择。

同时，高温气冷堆还可以利用堆芯中的热能直接进行工业生产，提高热能的利用效率，减少能源浪费。

高温气冷堆还可以应用于石化行业。

在炼油和化学工业中，高温气冷堆可以为各种反应提供高温热源，促进化学反应的进行，提高反应速率和产量。

此外，高温气冷堆可以用于合成氨、甲烷重整等反应过程，为石化行业的发展提供新的动力和技术支持。

另外，高温气冷堆还可以广泛应用于钢铁、铝、玻璃等行业的生产过程中。

在这些行业中，需要大量的高温热源来进行冶炼、熔化等工艺。

传统的能源供应方式往往存在能源浪费、污染排放等问题，而高温气冷堆具有高效、环保等优势，可以为这些行业提供可靠的高温热源，减少对传统能源的依赖，降低对环境的影响。

此外，高温气冷堆还可以用于生物质颗粒燃烧，产生高温蒸汽，用于发电或供暖。

这种利用生物质能源的方式非常环保，并且对于农村地区缺乏能源的问题具有重要意义。

通过利用生物质能源进行发电，可以有效解决农村地区能源短缺的问题，提高生活质量和经济发展水平。

此外，高温气冷堆还具有独特的核废料处理能力。

高温气冷堆的设计使其能够处理核废料，大大减少了核废料的体积和危害，提高了核能的可持续性发展。

通过将核废料直接放入高温气冷堆进行处理，可以有效降低处理过程中的风险和燃料循环中的危险物质。

然而，目前高温气冷堆技术仍面临一些挑战和难题。

首先，高温气冷堆的燃料元件和冷却剂需要对辐射和高温环境具有良好的抗性，需要更高的技术水平和材料研发。
