七、铝的电化学氧化法

铝及铝合金的电化学氧化(导电氧化):在电解质溶液中,具有导电表面的制件置于阳极,在外电流的作用下,在制作表面形成氧化膜的过程称为阳极氧化,所产生的膜为阳极氧化膜或电化学转化膜.电化学氧化膜与天然氧化膜不同,氧化膜为堆积细胞结构,每个细胞为一个六角柱体,其顶端为一个圆弧形且具六角星形的细孔截断面.氧化膜有两层结构.靠近基体金属的是一层致密且薄,厚度为0.01~0.05μm的纯AL2O3膜,硬度高,此层即为阻挡层;外层为多孔氧化膜层,由带结晶水的AL2O3组成,硬度较低.电化学氧化按电解液的主要成分可分为:硫酸阳极氧化,草酸阳极氧化,铬酸阳极氧化;按氧化膜的功能可分为:耐磨膜层,耐腐蚀膜层,胶接膜层,绝缘膜层,瓷质膜层及装饰氧化.另外铝的表面处理可以用电镀的方式,提高硬度先镀底铜再镀硬铬,装饰可以镀装饰铬,另外阳极氧化也可进行着色处理《材料工程丛书-表面处理手册》1 氧化染色原理众所周知，阳极氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液中，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键。

这种键结合是可逆的，在一定条件下会发生解吸附作用。

因此，染色之后，必须经过封孔处理，将染料固定在膜孔中，同进增加氧化膜的耐蚀、耐磨等性能。

2 阳极氧化工艺对染色的影响在氧化染色整个流程中，因为氧化工艺原因造成染色不良是比较普遍的。

氧化膜的膜厚和孔隙均匀一致是染色时获得均匀一致颜色的前提和基础，为获得均匀一致的氧化膜，保证足够的循环量，冷却量，保证良好的导电性是举足轻重的，此外就是氧化工艺的稳定性。

硫酸浓度，控制在180—200g／l。

稍高的硫酸浓度可促进氧化膜的溶解反应加快，利于孔隙的扩张，更易于染色；铝离子浓度，控制在5—15 g／l。

铝离子小于5g／l，生成的氧化膜吸附能力降低，影响上色速度，铝离子大于15g／l时，氧化膜的均匀性受到影响，容易出现不规则的膜层。

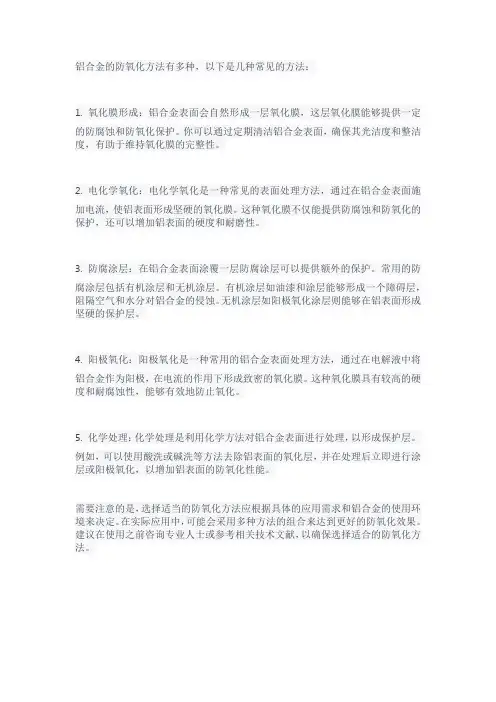

铝合金的防氧化方法有多种，以下是几种常见的方法：
1. 氧化膜形成：铝合金表面会自然形成一层氧化膜，这层氧化膜能够提供一定
的防腐蚀和防氧化保护。

你可以通过定期清洁铝合金表面，确保其光洁度和整洁度，有助于维持氧化膜的完整性。

2. 电化学氧化：电化学氧化是一种常见的表面处理方法，通过在铝合金表面施
加电流，使铝表面形成坚硬的氧化膜。

这种氧化膜不仅能提供防腐蚀和防氧化的保护，还可以增加铝表面的硬度和耐磨性。

3. 防腐涂层：在铝合金表面涂覆一层防腐涂层可以提供额外的保护。

常用的防
腐涂层包括有机涂层和无机涂层。

有机涂层如油漆和涂层能够形成一个障碍层，阻隔空气和水分对铝合金的侵蚀。

无机涂层如阳极氧化涂层则能够在铝表面形成坚硬的保护层。

4. 阳极氧化：阳极氧化是一种常用的铝合金表面处理方法，通过在电解液中将
铝合金作为阳极，在电流的作用下形成致密的氧化膜。

这种氧化膜具有较高的硬度和耐腐蚀性，能够有效地防止氧化。

5. 化学处理：化学处理是利用化学方法对铝合金表面进行处理，以形成保护层。

例如，可以使用酸洗或碱洗等方法去除铝表面的氧化层，并在处理后立即进行涂层或阳极氧化，以增加铝表面的防氧化性能。

需要注意的是，选择适当的防氧化方法应根据具体的应用需求和铝合金的使用环境来决定。

在实际应用中，可能会采用多种方法的组合来达到更好的防氧化效果。

建议在使用之前咨询专业人士或参考相关技术文献，以确保选择适合的防氧化方法。

铝合金表面阳极氧化处理铝合金表面阳极氧化处理是一种常见的表面处理技术，也被称为电化学氧化或阳极处理。

它是通过在铝合金表面形成一层氧化膜来改善其耐腐蚀性、硬度和耐磨性。

这种氧化膜通常具有良好的耐热性、耐磨性、绝缘性和美观性，因此广泛应用于航空、汽车、建筑、电子等行业。

铝合金表面阳极氧化处理的过程是将铝合金制品作为阳极，置于电解质溶液中，通电时在表面形成一层氧化膜。

电解质溶液通常是含有硫酸、草酸、硫酸铬等成分的溶液。

在电解质溶液中通电时，阳极表面的铝原子会与氧离子结合形成氧化物，这些氧化物会在阳极表面形成一层致密的氧化膜。

这种氧化膜的厚度、硬度和颜色等特性可以通过调整电解质溶液的成分、温度、电流密度等参数来控制。

铝合金表面阳极氧化处理的优点包括：1.提高耐腐蚀性：通过形成致密的氧化膜，可以有效地提高铝合金的耐腐蚀性，使其在恶劣环境下更加耐用。

2.提高硬度和耐磨性：氧化膜的硬度可以达到200-500HV，比铝合金本身的硬度高出数倍，因此可以有效地提高铝合金的耐磨性和耐划伤性。

3.美观性好：氧化膜的颜色可以根据需要进行调整，可以制成金色、银色、黑色、蓝色等不同颜色的氧化膜，从而提高铝合金制品的美观性。

4.绝缘性好：氧化膜具有良好的绝缘性能，可以用于制作电子器件、电解电容器等。

铝合金表面阳极氧化处理的缺点包括：1.成本较高：阳极氧化处理需要专门的设备和工艺，成本较高。

2.氧化膜厚度不易控制：氧化膜的厚度受到多种因素的影响，不易精确控制，可能会导致产品质量不稳定。

3.容易受到机械损伤：氧化膜的硬度虽然很高，但容易受到机械损伤，因此需要注意保护。

总的来说，铝合金表面阳极氧化处理是一种有效的表面处理技术，可以提高铝合金制品的耐腐蚀性、硬度和美观性，广泛应用于航空、汽车、建筑、电子等行业。

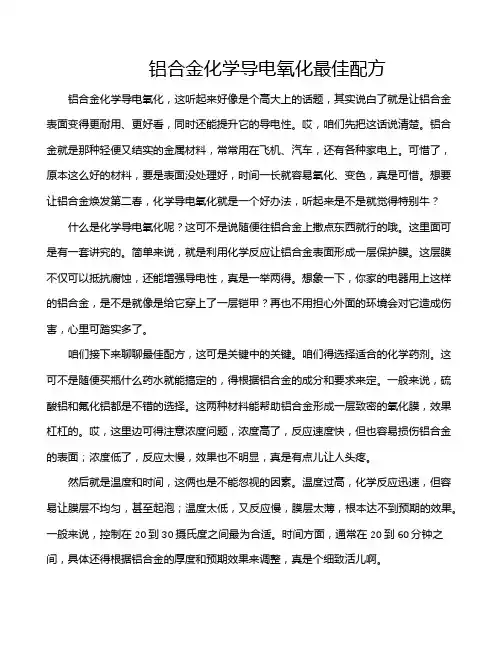

铝合金化学导电氧化最佳配方铝合金化学导电氧化，这听起来好像是个高大上的话题，其实说白了就是让铝合金表面变得更耐用、更好看，同时还能提升它的导电性。

哎，咱们先把这话说清楚。

铝合金就是那种轻便又结实的金属材料，常常用在飞机、汽车，还有各种家电上。

可惜了，原本这么好的材料，要是表面没处理好，时间一长就容易氧化、变色，真是可惜。

想要让铝合金焕发第二春，化学导电氧化就是一个好办法，听起来是不是就觉得特别牛？什么是化学导电氧化呢？这可不是说随便往铝合金上撒点东西就行的哦。

这里面可是有一套讲究的。

简单来说，就是利用化学反应让铝合金表面形成一层保护膜。

这层膜不仅可以抵抗腐蚀，还能增强导电性，真是一举两得。

想象一下，你家的电器用上这样的铝合金，是不是就像是给它穿上了一层铠甲？再也不用担心外面的环境会对它造成伤害，心里可踏实多了。

咱们接下来聊聊最佳配方，这可是关键中的关键。

咱们得选择适合的化学药剂。

这可不是随便买瓶什么药水就能搞定的，得根据铝合金的成分和要求来定。

一般来说，硫酸铝和氟化铝都是不错的选择。

这两种材料能帮助铝合金形成一层致密的氧化膜，效果杠杠的。

哎，这里边可得注意浓度问题，浓度高了，反应速度快，但也容易损伤铝合金的表面；浓度低了，反应太慢，效果也不明显，真是有点儿让人头疼。

然后就是温度和时间，这俩也是不能忽视的因素。

温度过高，化学反应迅速，但容易让膜层不均匀，甚至起泡；温度太低，又反应慢，膜层太薄，根本达不到预期的效果。

一般来说，控制在20到30摄氏度之间最为合适。

时间方面，通常在20到60分钟之间，具体还得根据铝合金的厚度和预期效果来调整，真是个细致活儿啊。

咱们还得考虑到后处理。

化学氧化完了，可不是就完事了，后续处理也得跟上。

洗涤、干燥、封闭这些步骤不能少，这样才能确保膜层的质量。

很多人以为这步骤随便搞搞就行，实际上，细节决定成败，做得好，膜层才能更加耐磨、耐腐蚀，还能提升导电性。

想象一下，这样的铝合金就像一位运动员，经过严格的训练，最终迎来了辉煌的时刻。

铝与铝合金的氧化处理铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄（40- 50A）而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护、装饰性膜层。

随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护、装饰的目的。

一、经化学氧化处理获得的氧化膜，厚度一般为～4um，质软、耐磨和抗蚀性能均低于阳极氧化膜。

所以，除有特殊用途外，很少单独使用。

但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。

二、经阳极氧化处理获得的氧化膜，厚度一般在5-20um，硬质阳极氧化膜厚度可达60- 250um。

其膜层还具有以下特性：（1）硬度较高。

纯铝氧化膜的硬度比铝合金氧化膜的硬度高。

通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的技术条件有关。

阳极氧化膜不仅硬度较高，而且有较好的耐磨性。

尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能。

(2)有较高的耐蚀性。

这是由于阳极氧化膜有较高的化学稳定性。

经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好。

这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低。

所以，一般经阳极氧化后所得的膜必须进行封闭处理，才能提高其耐蚀性能。

(3)有较强的吸附能力。

铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能。

（4）有很好的绝缘性能。

铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料。

(5)绝热抗热性能强。

这是因为阳极氧化膜的导热系数大大低于纯铝。

阳极氧化膜可耐温1500℃左右，而纯铝只能耐660℃。

综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护、装饰等特性。

铝阳极氧化工艺原理铝阳极氧化是一种常用的表面处理工艺，用于提高铝材的防腐蚀性能、硬度和耐磨性。

其原理是在铝材表面形成一层致密的氧化膜，该膜具有良好的耐腐蚀性能，并能增加材料的硬度。

铝阳极氧化工艺主要包括预处理、阳极氧化和封孔三个步骤。

第一步，预处理。

在进行阳极氧化之前，需要对铝材进行预处理，以去除表面的污垢和氧化层。

常用的预处理方法有碱洗和酸洗两种。

碱洗可以去除表面的油污和有机物，酸洗则可去除表面的氧化层和金属杂质。

第二步，阳极氧化。

阳极氧化是指将铝材作为阳极，通过直流电流的作用，在电解液中形成一层氧化膜的过程。

电解液通常是硫酸、草酸或硫酸铬等，其中硫酸电解液是最常用的。

在阳极氧化过程中，阳极和阴极通过电解液相互连接，形成电流回路。

当电流通过阳极时，阳极表面的铝材会与电解液中的氧发生反应，形成氧化膜。

氧化膜的厚度和性能可以通过调节电流密度、电解液浓度和温度等参数来控制。

第三步，封孔。

阳极氧化后的氧化膜表面存在微小的气孔，这些气孔会影响氧化膜的耐腐蚀性能。

因此，在阳极氧化后需要进行封孔处理，以提高氧化膜的致密性。

封孔的方法通常是将氧化膜浸泡在热水或镁盐溶液中，使氧化膜中的孔隙被填充。

铝阳极氧化工艺的原理是利用电化学反应，在铝材表面形成一层致密的氧化膜。

这层氧化膜具有良好的耐腐蚀性能，能够保护铝材不受外界环境的侵蚀。

同时，阳极氧化还能增加氧化膜的硬度，提高铝材的耐磨性。

这使得铝材在工业生产中被广泛应用于制造各种耐腐蚀、耐磨损的部件和产品。

在实际应用中，铝阳极氧化工艺可以根据不同需求进行调整和改进。

例如，可以通过改变电解液的配方和工艺参数来控制氧化膜的颜色和厚度，以满足不同外观和性能要求。

此外，还可以采用阳极氧化与其他表面处理工艺相结合，如着色、电泳涂装等，以进一步改善铝材的表面性能和装饰效果。

铝阳极氧化工艺利用电化学反应在铝材表面形成致密的氧化膜，提高了铝材的防腐蚀性能、硬度和耐磨性。

该工艺简单易行，成本低廉，广泛应用于各个领域，为铝材的加工和应用提供了有效的解决方案。

铝氧化处理方法
铝氧化处理是一种常见的金属表面处理方法，可以有效地增强铝
合金的耐腐蚀性、耐磨性和硬度。

该方法分为电化学氧化和化学氧化
两种。

电化学氧化
电化学氧化是利用电解液中的化学反应将铝表面氧化，生成一层
微孔结构的氧化膜。

这种氧化膜的厚度可控，且在表面有较多的微孔，便于后续的染色和密封处理。

该方法需要使用电解液和电解设备，通
常需要对铝合金进行打磨和退火处理，以达到更好的氧化效果。

化学氧化
化学氧化是利用化学药剂在室温下将铝表面氧化，形成一层较薄
的氧化膜。

化学氧化可以分为常温化学氧化和热化学氧化两种。

常温
化学氧化简单、快速，但氧化膜的厚度较薄，不如电化学氧化的氧化
膜均匀和微孔多。

热化学氧化需要先在高温下让铝表面先形成一层基
础氧化膜，再在室温下用化学药剂进行二次氧化处理，这样可以得到
更均匀、更完整的氧化膜。

铝件导电氧化和阳极氧化铝是一种常见的金属材料，因其轻质、强度高、耐腐蚀等特点，广泛应用于电子、汽车、航空航天、建筑等行业中。

然而，铝面临的一个问题是，其表面容易氧化，导致其导电性变差，从而影响其使用效果。

因此，铝件的导电氧化和阳极氧化技术得到了广泛的研究和应用。

本文将介绍铝件的导电氧化和阳极氧化过程及其应用。

一、导电氧化技术导电氧化技术是通过在铝材表面形成一层氧化膜，使其具有较好的导电性能，从而实现对铝件表面的防腐蚀和增强其结构性能的目的。

目前常用的导电氧化工艺有紫外线辐射法、微波辐射法、脉冲电解法、电化学氧化法等。

1.紫外线辐射法紫外线辐射法是一种新兴的导电氧化技术，其主要原理是在紫外光照射下，铝材表面形成自组织氧化膜。

它的优点在于加工时间短、工艺简单、能耗低、成本较低，同时所形成的氧化膜均匀、致密，具有较好的导电性能。

2.微波辐射法微波辐射是在高频电场的作用下，利用铝与氧化还原剂反应得到氧化膜的方法。

其优势在于导电性能优异，且氧化膜表面平整光洁，粗糙度低，表面孔洞少，防腐蚀性能较好。

另外，微波辐射法的工艺稳定，操作简单，但其成本较高。

3.脉冲电化学氧化法脉冲电化学氧化法是一种新型的导电氧化技术，其主要原理是在铝材表面施加脉冲电流，由于脉冲电流存在间歇性，因此能够形成致密均匀的氧化膜，且导电性能好。

脉冲电化学氧化法对处理铝材的厚度、形状、大小、数量等几乎没有限制，优点在于工艺可控性好，操作简单，加工速度快。

4.电化学氧化法电化学氧化法是较常见的一种导电氧化技术，其通过电解处理，在铝材表面生成含Al2O3的氧化膜，从而实现防腐蚀和导电的目的。

电化学氧化法具有操作简单、成本低、处理效果好等优点。

但其缺点在于钝化剂、电压、电解质的选择必须谨慎，并且加工时间较长。

二、阳极氧化技术阳极氧化技术是一种特殊的电化学氧化技术，它通过加强电压，使氧化膜生成速度大幅提高，从而得到更厚、更硬的氧化膜。

相比于导电氧化技术，阳极氧化技术所形成的氧化膜硬度高，耐用性好，防腐蚀性强。

铝合金氧化处理方法
铝合金氧化处理方法有以下几种常用方法：
1. 电化学阳极氧化（电泳）：将铝合金制件作为阳极，在电解质中进行氧化处理。

通常使用硫酸、硫酸铜或磷酸作为电解质，通过控制电流和电压来控制氧化层的厚度和颜色。

2. 硫酸阳极氧化：将铝合金制件浸泡在硫酸溶液中，在一定温度和浓度条件下进行氧化处理。

该方法可产生均匀、致密的氧化膜，具有较好的耐腐蚀性和装饰效果。

3. 硫酸铬阳极氧化：将铝合金制件浸泡在硫酸铬溶液中，在一定电压和温度条件下进行氧化处理。

该方法可以形成硬度较高的氧化膜，具有优异的耐磨损性和耐腐蚀性。

4. 自然氧化：将铝合金制件暴露在空气中，自然与氧气反应形成氧化膜。

这种方法相对简单，但氧化层的厚度和颜色不易控制。

以上是常用的铝合金氧化处理方法，具体选择哪种方法取决于需要达到的氧化层性能和装饰效果。

铝合金氧化发黑处理随着现代化的快速发展，铝合金作为一种重要的金属材料，在各行各业中被广泛应用。

然而，铝合金在使用过程中，由于受到氧化的影响，容易发生发黑现象，影响美观度和使用寿命。

因此，对于铝合金的氧化发黑处理是非常必要的。

一、铝合金氧化发黑的原因铝合金氧化发黑主要是由于铝合金表面的氧化层受到空气中的氧气和水蒸气的影响，导致其表面产生黑色氧化物层。

这种氧化物层主要是由氢氧化铝和各种氧化物组成的，其颜色和厚度取决于铝合金表面处理的方式和氧化时间。

二、铝合金氧化发黑处理方法1. 机械抛光法机械抛光法是一种比较传统的铝合金氧化发黑处理方法。

该方法主要是通过机械力的作用，将铝合金表面的氧化层去除，从而达到去黑的效果。

该方法操作简单，但是需要注意的是，机械抛光法容易使得铝合金表面产生划痕和变形，因此需要谨慎使用。

2. 化学氧化法化学氧化法是一种比较常用的铝合金氧化发黑处理方法。

该方法主要是通过在铝合金表面形成一层氧化物层，从而达到去黑的效果。

该方法操作简单，且效果稳定，但需要注意的是，化学氧化法容易使得铝合金表面的氧化层变得不均匀，因此需要掌握好处理的时间和温度。

3. 电化学氧化法电化学氧化法是一种比较高科技的铝合金氧化发黑处理方法。

该方法主要是通过在铝合金表面形成一层均匀的氧化物层，从而达到去黑的效果。

该方法操作复杂，但是效果稳定且持久，因此被广泛应用于铝合金表面处理领域。

三、铝合金氧化发黑处理注意事项1. 不同的铝合金需要采用不同的处理方法，因此在处理之前需要了解铝合金的具体材质。

2. 铝合金表面处理的时间和温度需要掌握好，否则会对铝合金的性能产生不良影响。

3. 在处理过程中需要注意安全，避免化学品的直接接触和吸入。

4. 在处理过程中需要注意保护环境，避免化学废水和废气的排放。

四、结语铝合金氧化发黑处理是铝合金表面处理的重要环节，对于提高铝合金的美观度和使用寿命具有重要意义。

在处理过程中，需要选择合适的处理方法，并注意安全和环保问题。

铝及铝合金的化学导电氧化铝及铝合金的化学导电氧化1 工艺流程零件验收→初步准备→装挂→化学除油→温水洗→冷水洗→出光→冷水洗→碱腐蚀→温水洗→冷水洗→出光→冷水洗→导电氧化→冷水洗→温水洗→干燥→拆卸→检验→包装。

2 工艺流程说明2.1 验收零件的表面质量应符合设计图纸规定。

点焊组合件应无焊点发黑的现象。

板料应无用砂纸打磨包铝层被破坏的现象。

如有碰伤及划伤等的情况应事先提出，协调完毕才可进行下道工序。

碰伤或划伤的痕迹在氧化后的彩虹色膜层中会显得很清晰。

2.2 初步准备用汽油、酒精、丙酮或硝基稀料擦洗零件表面的油脂及标记。

清除保护胶纸或胶膜。

2.3 装挂零件装挂可采用铝丝、钛材、尼龙或PVC等制成的挂具。

形状复杂零件应注意，凹部向上，以避免形成气袋，夹具与零件接点应尽量小，防止出现大的夹具印。

处理过程中可利用改变装夹点来使夹具印完全消失。

2.4 化学除油磷酸钠Na3PO4·12H2O(工业级) 50~70 g/L硅酸钠Na2SiO3(工业级) 25~35 g/L十二烷基磺酸钠8~12 g/LT 75~85 ℃t 8~12 min2.5 温水洗水温为35~60℃之间。

2.6 出光硝酸HNO3(d=1.42)(工业级) 300~500 g/L铬酐CrO3(化学级) 5~15 g/LT 室温t 出光为止2.7 碱腐蚀氢氧化钠NaOH(工业级) 20~35 g/L碳酸钠Na2CO3(工业级) 20~30 g/LT 50~60 ℃t <2min2.8 导电氧化⑴配方一：铬酐CrO3(化学级) 3.5~4.0 g/L重铬酸钠Na2Cr2O7(化学级) 3.0~3.5 g/L氟化钠NaF(化学级) 1 g/LT 35~50 ℃t 3~8 min此配方中铬酐和重铬酸钠是生成氧化膜的主要成分.应随着使用过程的消耗,按分析结果不断添加。

如果含量过低则影响膜的颜色，而且结合力不牢。

氟化钠是活性剂，在氧化中起催化作用。

氧化铝涂层制备以氧化铝涂层制备为标题，我们将探讨氧化铝涂层的制备方法和应用领域。

一、氧化铝涂层的制备方法1. 热氧化法：将铝材料置于高温环境中，通过氧化反应生成氧化铝涂层。

这种方法适用于铝材料表面的氧化铝层增厚和改善其耐腐蚀性能。

2. 电化学氧化法：采用电解液中的铝材料作为阳极，通过外加电压促使铝表面发生氧化反应，生成氧化铝涂层。

这种方法可以控制涂层的厚度和均匀性，适用于制备高质量的氧化铝涂层。

3. 离子束氧化法：利用离子束辐照铝材料表面，使其发生氧化反应，生成氧化铝涂层。

这种方法具有较高的制备速度和较好的控制能力，适用于制备特殊形状和复杂结构的氧化铝涂层。

4. 溶胶-凝胶法：通过溶胶-凝胶过程制备氧化铝溶胶，再将其涂覆在基材表面，经过热处理得到氧化铝涂层。

这种方法制备的涂层具有较好的致密性和高温稳定性，适用于高温工作环境下的涂层应用。

二、氧化铝涂层的应用领域1. 防腐蚀领域：氧化铝涂层具有良好的耐腐蚀性能，可用于金属材料的防腐蚀涂层，保护金属材料免受各种腐蚀介质的侵蚀。

2. 绝缘领域：氧化铝涂层具有良好的绝缘性能，可用于电子元件的绝缘涂层，防止电流泄漏和短路。

3. 陶瓷领域：氧化铝涂层作为一种陶瓷材料，具有高温稳定性和耐磨性，可用于陶瓷制品的表面涂层，提高其耐磨性和耐高温性能。

4. 光学领域：氧化铝涂层具有良好的光学性能，可用于光学器件的涂层，例如镜片、透镜等，提高其光学透过率和耐磨性。

5. 生物医学领域：氧化铝涂层具有生物相容性和抗菌性能，可用于医疗器械的涂层，减少感染风险和提高器械的使用寿命。

总结：氧化铝涂层制备方法多样，可以根据不同应用场景选择合适的制备方法。

氧化铝涂层在防腐蚀、绝缘、陶瓷、光学和生物医学等领域具有广泛的应用前景。

随着技术的不断发展和创新，氧化铝涂层的制备方法和应用领域将会进一步扩展和深化。

铝材一般表面处理方法铝材一般表面处理方法铝材是一种应用广泛的金属材料，具有重量轻、导热性好、抗腐蚀性强、可回收利用等优点，所以在建筑、汽车、航空航天等领域得到广泛应用。

然而，铝材的表面易受到氧化、腐蚀和磨损等影响，为了提高其耐蚀性、硬度和装饰性，常需要进行表面处理。

本文将介绍铝材的一般表面处理方法。

1. 防氧化处理由于铝材的氧化性，容易在空气中与氧反应生成氧化铝，导致铝材的表面出现氧化层。

为了防止氧化层对铝材造成腐蚀和损伤，可采用以下方法进行防氧化处理：1.1 氧化法采用化学方法，在铝材表面生成一层氧化膜，形成一层防护层，防止铝材被进一步氧化。

常见的氧化法有硫酸氧化法、硝酸氧化法和铬酸氧化法等。

其中，硫酸氧化法和硝酸氧化法采用稀硫酸或硝酸作为氧化剂，可以形成致密的氧化膜，而铬酸氧化法则利用铬酸作为氧化剂，形成一层致密的氧化层。

1.2 电解氧化法采用电化学方法进行氧化处理，铝材作为阳极，在电解液中进行电解，通过正常光洁的铝材表面生成均匀致密的氧化膜。

电解氧化法可以在铝材表面形成不同颜色的氧化层，可用作装饰。

2. 防蚀处理铝材容易受到湿度、盐水等环境的影响，使得其表面出现腐蚀和锈蚀问题，为了提高铝材的耐蚀性，可以采用以下方法进行防蚀处理：2.1 镀锌法将铝材浸泡在锌溶液中，使得锌与铝发生反应，形成一层锌镀层。

锌镀层具有优良的抗腐蚀性能，可以有效防止铝材被酸、碱、盐等腐蚀性介质侵蚀。

2.2 喷漆法将防腐漆喷涂在铝材表面，形成一层密封的涂层，从而隔离铝材与外界环境的接触，防止腐蚀。

喷涂前需要对铝材进行除锈处理，保证涂层的附着力和密封性。

3. 提高硬度为了提高铝材的硬度，增加其耐磨性和耐刮擦性，可以采用以下方法进行硬化处理：3.1 表面阳极氧化硬化法在常规的电解氧化法的基础上，通过增加电解液的浓度和改变电解条件，使得所生成的氧化层变得更坚硬和耐磨。

这种方法可以增强铝材的硬度，提高其耐磨性。

3.2 喷砂法将喷砂粉末高速喷射到铝材表面，摩擦和冲击力可以使得铝材表面的晶界面变得更加紧密，形成一层坚固的氧化膜。

铝的电化学腐蚀《铝的电化学腐蚀》同学们，今天咱们来聊一聊铝的电化学腐蚀这个有趣的化学现象。

首先呢，咱们得先知道什么是电化学腐蚀。

咱们可以把这个过程想象成一个小小的战场，这里面有不同的“角色”在进行各种“互动”。

咱们先来说说铝这种金属。

铝原子之间是通过金属键连接在一起的，这个金属键啊，就像是好多小手拉在一起。

那在正常情况下，铝原子们紧紧地团结着，组成了咱们看到的铝块。

当铝处在一些特殊的环境里，比如说潮湿的空气或者是含有某些电解质（像氯化钠溶液这种，就像是在铝周围放了一些调皮的小粒子）的时候，电化学腐蚀就可能开始了。

咱们先来看看这里面涉及到的氧化还原反应。

氧化还原反应就像是一场电子的交易。

在铝的电化学腐蚀里，铝原子就像是个慷慨的“卖家”，它会失去电子。

那它把电子给谁呢？会给周围那些想要得到电子的“买家”，比如说溶液里的某些离子。

这就像你在市场上，你有多余的东西（电子），别人正需要，就达成了这个交易。

那这个过程怎么就和电化学联系起来了呢？咱们可以把这个体系想象成一个小的电路。

铝是其中的一个电极，就好比是电池的一极。

这里面还涉及到化学平衡呢。

化学平衡就像是拔河比赛，在铝和周围物质反应的时候，有正反应（铝被腐蚀的反应），也有逆反应（可能有一些反应产物又想变回铝的反应）。

刚开始的时候，正反应就像拔河比赛里一方比较强，因为铝周围的环境很容易让铝失去电子，所以正反应进行得比较快。

但是随着反应进行，正反应这边的“力量”会慢慢减弱，逆反应那边的“力量”会慢慢增强，直到最后达到一种平衡状态，就像拔河比赛两边的人谁也拉不动谁了，这时候反应物和生成物的浓度就不再变化了。

那铝电化学腐蚀过程中的化学键又怎么回事呢？当铝失去电子变成铝离子后，铝离子就会和周围的一些离子发生相互作用。

如果是和氯离子（假设在氯化钠溶液里），它们之间就可能形成离子键。

这个离子键啊，就像是带正电的铝离子和带负电的氯离子像超强磁铁般吸在一起。

还有分子的极性这个概念在这也能有点联系呢。

七、铝的电化学氧化法在工业生产中，采用电化学氧化主要的电解液有三种:硫酸、草酸、和铬酸。

根据电解条件的不同，在这些电解液里，可以获得不同厚度的、具有不同机械和物理—化学性能的氧化膜.电化学铝氧化机理：以硫酸为例，硫酸在水溶液中以离子状态存在：H2SO4↔2H+SO42—水本身也有一部分离解为H+和OH-。

在外加电压的作用下，阳离子[H+]移向阴极并在阴极还原发生氢气。

H++e↔H→H2↑阴离子[OH-］和［SO42-]移向阳极。

在氧化工艺条件下，保持只有OH-的放电，而未达到SO4—放电电位，这是因为OH-容易失去电子的缘故。

所以在阳极OH-失去电子生成水和新生态氧；2 OH-—2e→H2O+［O］在这一过程中，从反应式可以看出硫酸是没有消耗的,而新生态氧［O]则是由H2O分子离解除的OH-放电产生的。

新生态氧的氧化能力很强,可以和AL反应生成Al2O3的氧化膜：2Al+3［O］→Al2O3（阳极）由于硫酸对金属铝和氧化膜都有溶解作用，所以在氧化过程中，还存在在以下二个化学反应：2Al+3H2SO4→Al2（SO4）3+3H2↑Al2O3+3H2SO4→Al2（SO4)3+3H2O↑从以上可知，而整个电解反应中，存在着电化学反应和化学反应两个过程。

电化学反应是膜的生产过程，化学反应式膜的溶解过程。

只有当生成速度大于溶解速度时氧化膜才能生长，并保持一定厚度。

在通电时，与电解接触的表面首先形成无孔，而绝缘一层薄膜(内层)本来膜不会再生长，因为该膜将底金属与电解液隔绝，但在内层形成的同时,膜就开始溶解而呈不均一性.某些薄的地方电阻较小，电流就集中在这里，把膜击穿，使电解液能通过膜孔而继续与底金属作用，而生成新的内层。

原来的内层,由于电解液的溶解作用，生成多孔性的外层。

内层的生成和溶解在整个氧化过程中是不断进行的：当膜在一定厚度时，膜的溶解速度小于生成速度，以致使膜不断增厚,因此阳极氧化所取得膜是整片玻璃状的无水氧化铝（Al2O3）组成的,其厚度始终变化不大，一般在0。

电化学氧化处理(阳极氧化)铝及其合金在相应的电解液和特定的工艺条件下，由于外加电流的作用，在铝制品(阳极)上形成一层氧化膜的过程称为阳极氧化。

阳极氧化按其电解液种类和膜层性质可分为硫酸、铬酸、草酸、混酸、硬质及瓷质阳极氧化法。

近年来由于建筑业和汽车工业大量使用铝合金型材，铝阳极氧化和着色技术获得了迅速的发展。

一、各种电解液阳极氧化的工艺特点(1)硫酸法。

成分简单稳定、操作容易、成本低廉，常温阳极氧化可获得厚5μm～25μm的无色透明膜，多孔吸附性强，容易着色。

硫酸低温硬质氧化可获得数十至百微米的硬质膜。

(2)铬酸法。

所得膜层厚度只能达2μm～5μm，膜层质软弹性高。

能保持原来零件的精度和表面粗糙度，基本上不降低材料的疲劳强度。

膜不透明呈灰白至深灰色，孔隙少不能着色。

铬酸膜与有机物结合强固，不但是油漆的良好底层，而且广泛用作与橡胶的粘结件。

(3)草酸法。

草酸对膜层溶解力小，容易获得硬而厚的膜层。

膜孔隙小，耐蚀、耐磨和绝缘性比硫酸法高，但不容易着色。

草酸法成本高，电耗大且有毒性，应用受到局限。

主要用作绝缘保护膜，外观呈淡草黄色，也常作日用品的防护-装饰用。

(4)混酸法。

以硫酸为主，加入少量草酸等二元酸，以获得较厚的膜，同时扩大使用温度的上限值，氧化膜的特性与硫酸相似。

(5)瓷质阳极化。

在特殊的电解液中，在硬铝的抛光表面上可获得光滑的，类似搪瓷般的不透明白色膜而得名。

其特点是有瓷质感、硬度高、耐磨性好。

其绝热、绝缘、耐蚀性优于硫酸膜。

有良好的吸附活性，可染成各种颜色，在仪器仪表和日用品方面有广泛的应用前景。

缺点是成本高，生产控制较难。

二、铝硫酸阳极氧化机理(一)电极反应铝阳极反应是相当复杂的，至今仍有不少问题未弄清楚。

这里描述两种观点，仍然不是定论。

早期的观点认为阳极上产生的活性氧直接氧化铝，其反应为现代应用电子显微镜，示踪原子等手段研究后，对氧化膜形成过程，生成膜的地点提出了新的观点。

在阳极上铝原子失去电子而氧化与铝结合的氧离子来源于哪个原子团或离子呢?仍不得而知，一种假说认为由OH-电离而来在硫酸电解液中用180和160同位素进行实验表明，在电场下氧离子的扩散速度比铝离子扩散速度快，氧化膜是由于氧离子扩散到阻挡层内部与铝离子结合而形成的，新的氧化膜在铝基／阻挡层界面上生长，氧化膜内的离子电流60％由氧离子、40％由铝离子输送的。

铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄( 40- 50A )而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护一装饰性膜层.随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护一装饰的目的。

经化学氧化杜理获得的氧化膜，厚度一般为0.3〜4um质软、耐磨和抗蚀性能均低于阳极氧化膜.所以，除有特殊用途外，很少单独使用.但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。

、经阳极氧化处理获得的氧化膜，厚度一般在5-20v m 硬质阳极氧化膜厚度可达60- 2500m •其膜层还具有似下特性：(1) 硬度较高。

纯铝氧化膜的硬度比铝合金氧化膜的硬度高•通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的工艺条件有关. 阳极氧化膜不仅硬度较高，而且有较好的耐磨性•尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能.(2) 有较高的耐蚀性。

这是由于阳极氧化膜有较高的化学稳定性•经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好.这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低. 所以，一般经阳极氧化后所得的膜必须进行圭寸闭处理，才能提高其耐蚀性能。

(3) 有较强的吸附能力。

铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能.⑷有很好的绝缘性能。

铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料.(5)绝热抗热性能强。

这是因为阳极氧化膜的导热系数大大低于纯铝•阳极氧化膜可耐温15001C左右，而纯铝只能耐660C.综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护一装饰等特性.因此，被广泛应用于航空、电气、电子、机械制造和轻等方面。
